UG/NX建模挑战：坐垫曲面模型，你能轻松搞定吗？

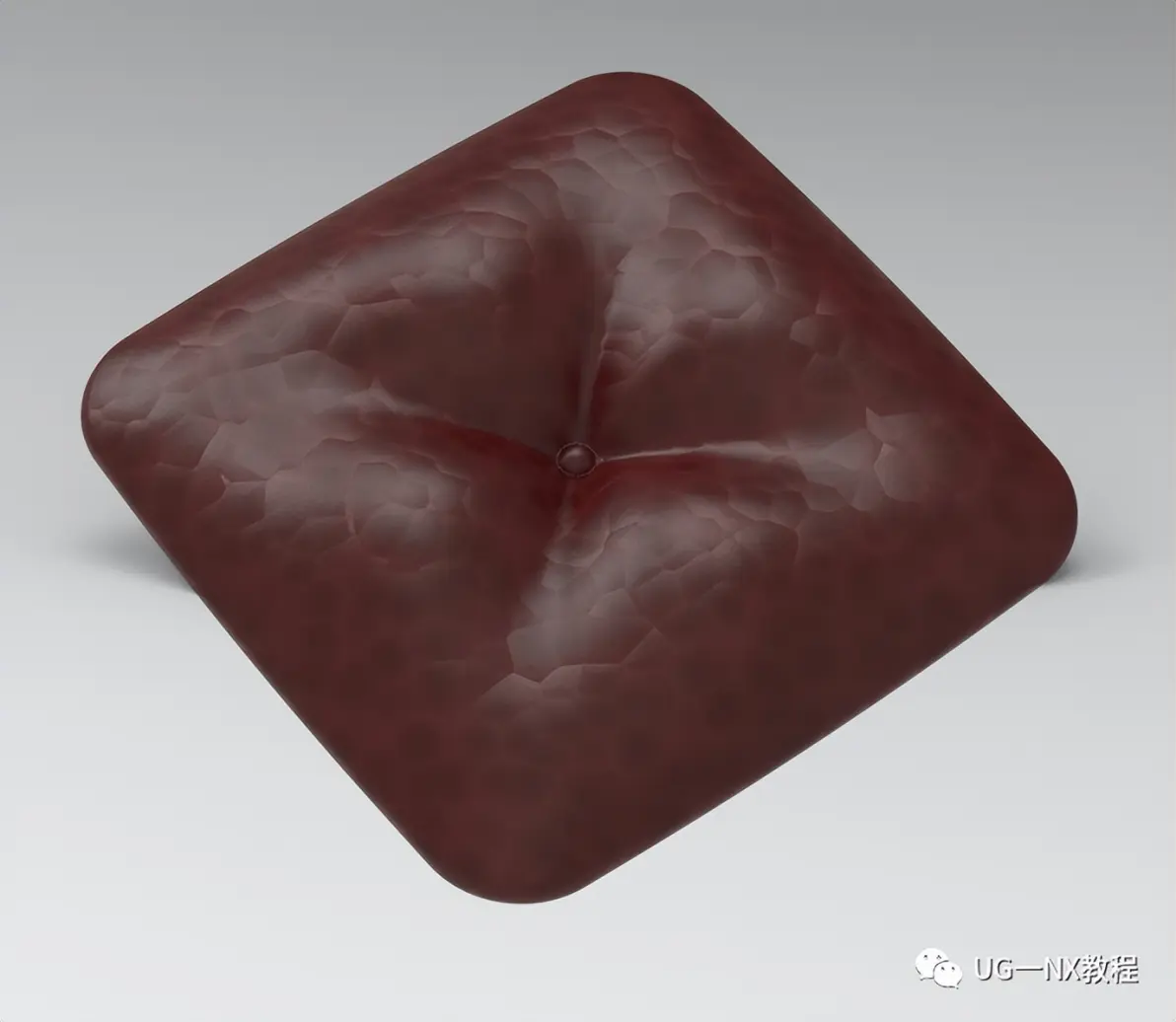

    真皮坐垫大家觉得坐起来舒服吗？有没有想过有些坐垫上的这些凹面要如何绘制？抛开一块一块的暗红色花纹，今天就带大家来教大家做一下这种曲面样式的绘制方法吧~

建模过程：

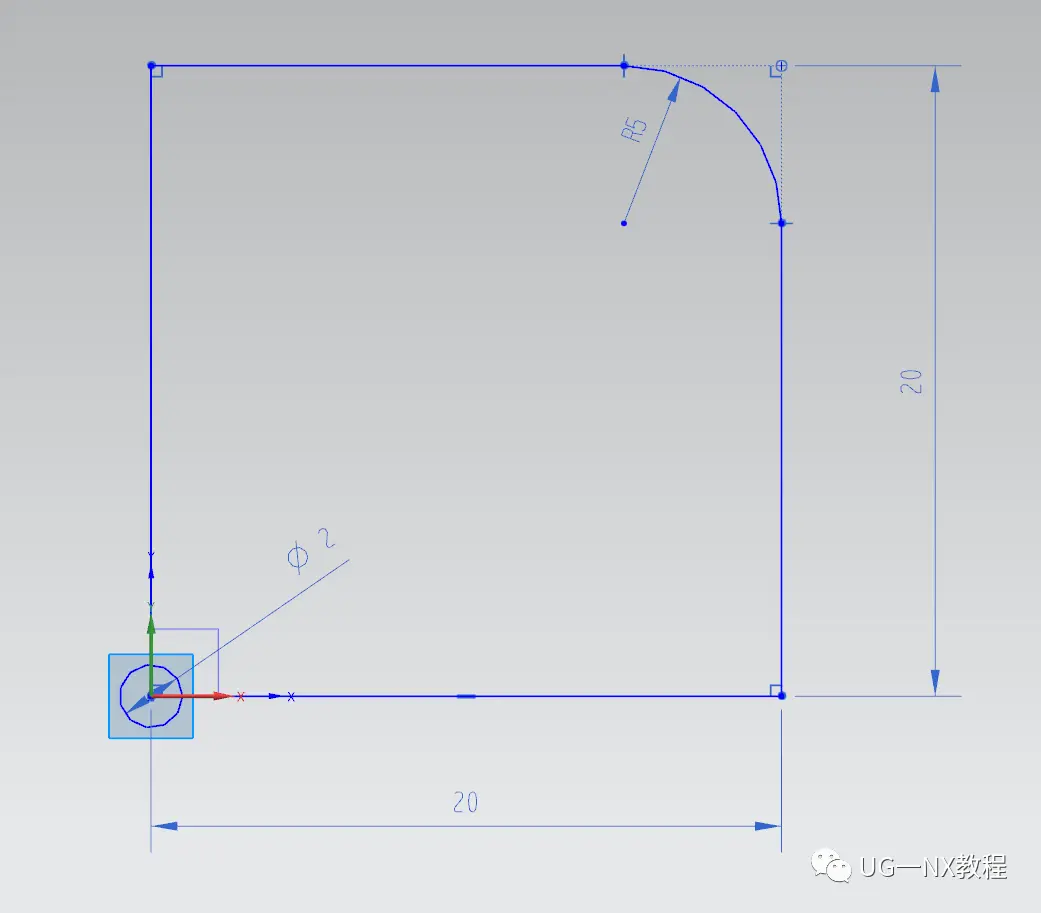

1、首先我们先绘制一个草图，画一个小圆位于正方形的一角，然后给其对角倒圆，形状如下：

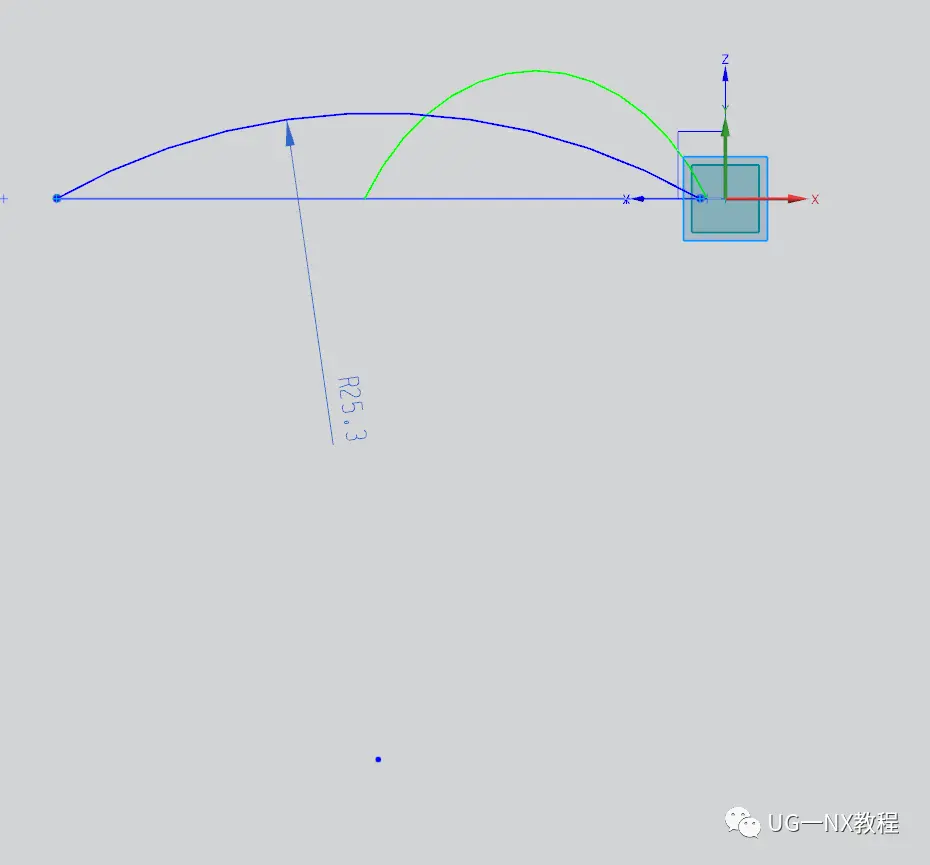

2、接着在侧面线条上继续创建草图，一个圆弧连结小圆上的点和正方形的顶点

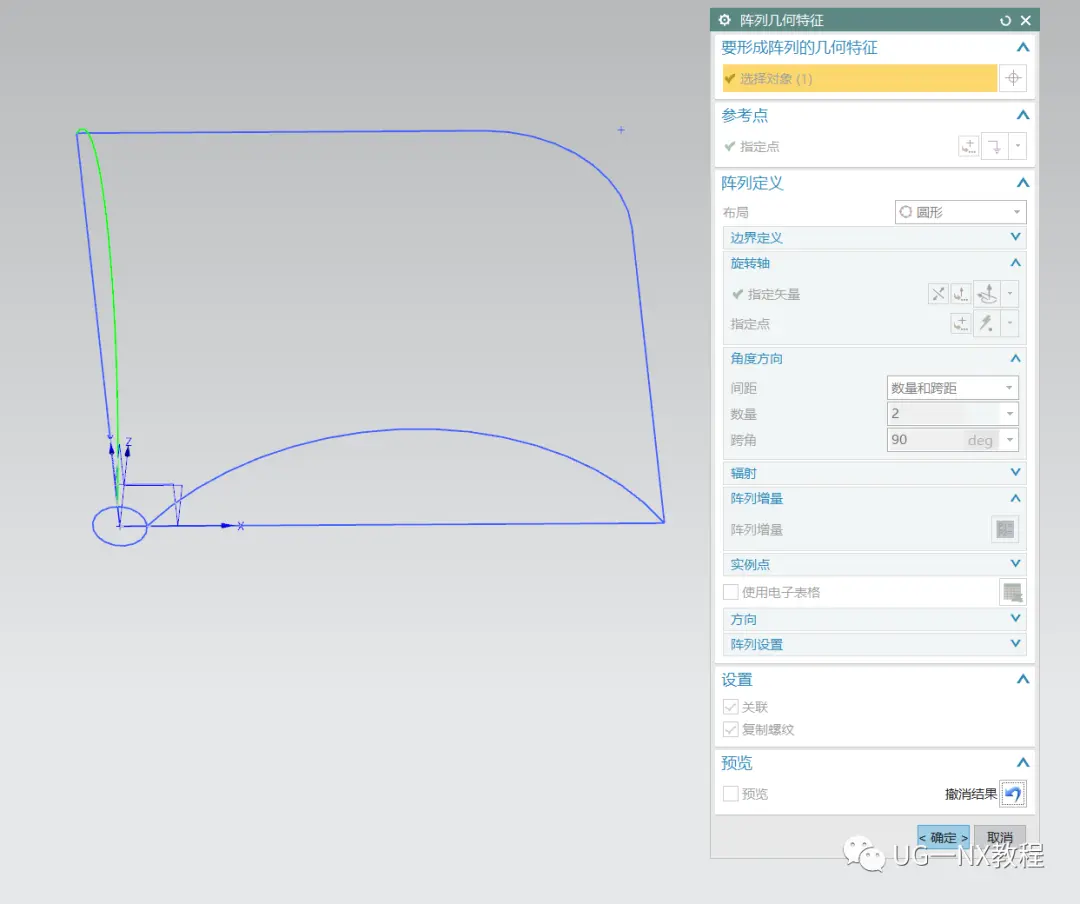

3、沿小圆圆心做旋转轴，圆形阵列出另一边的曲线。当然，也可以用镜像来做

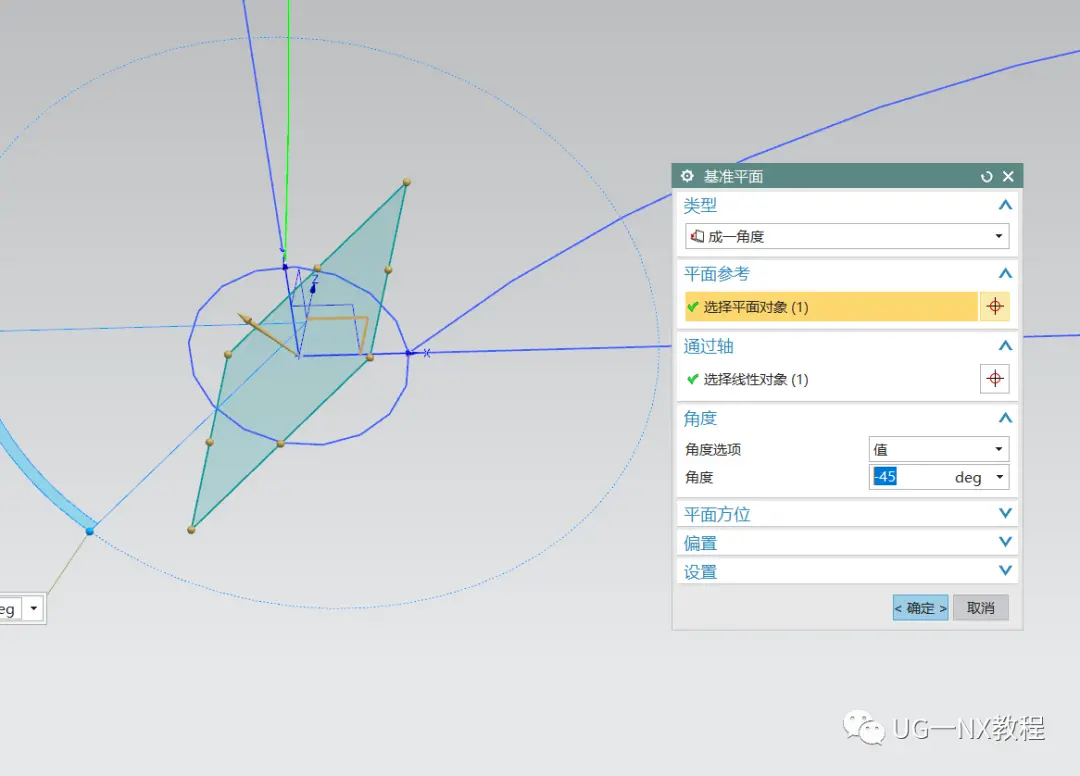

4、然后在45°角的方向上继续绘制曲线，连接小圆的边和正方形上圆弧的中点

5、边上的两条线分别拉伸做出辅助片体

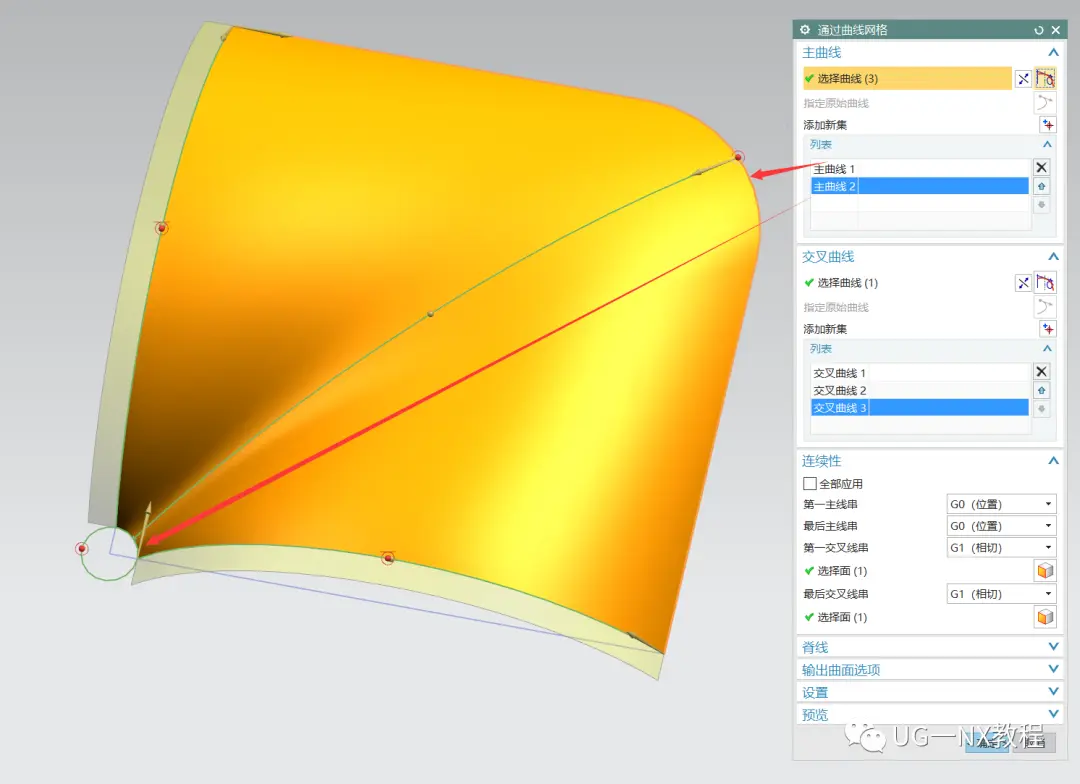

6、然后利用通过曲线网格这个命令，一次性把中间的曲面部分给完整的做出来

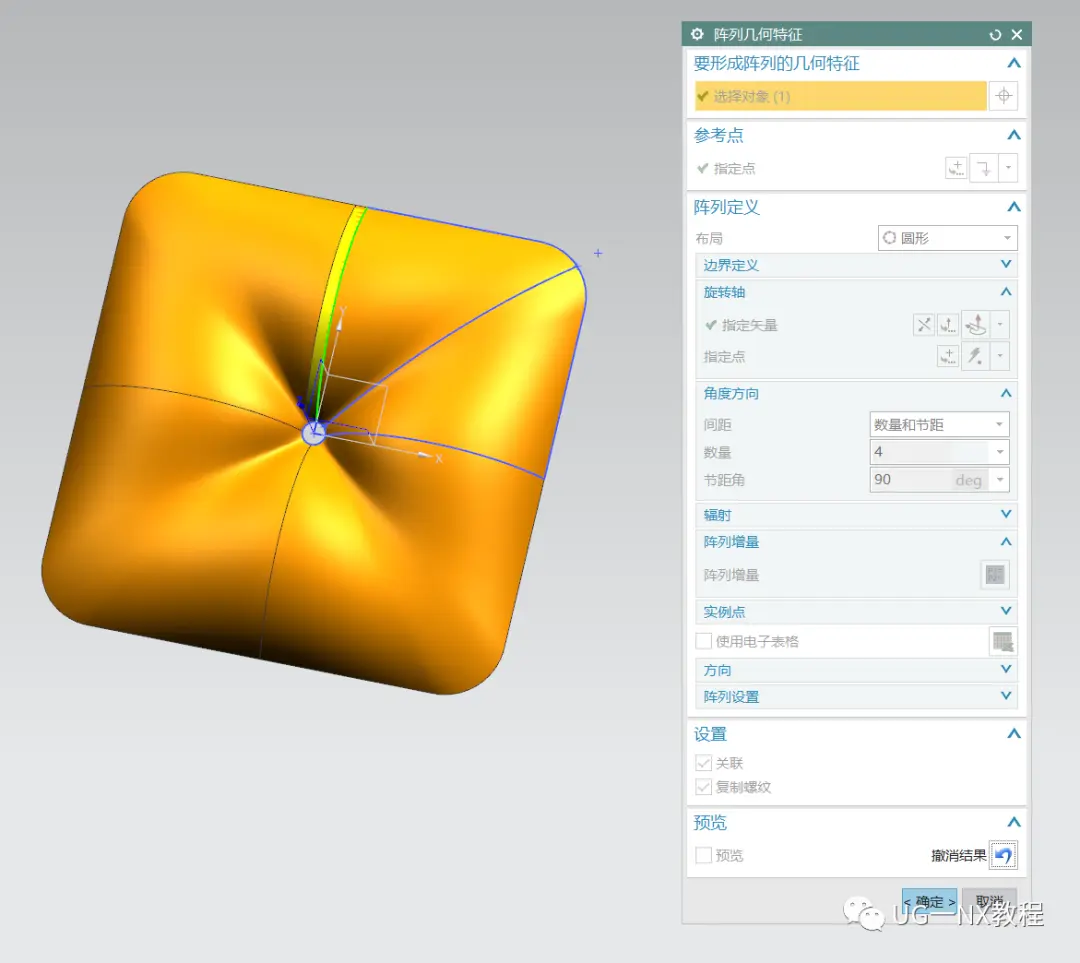

7、绕小原圆心一周，阵列做出四个

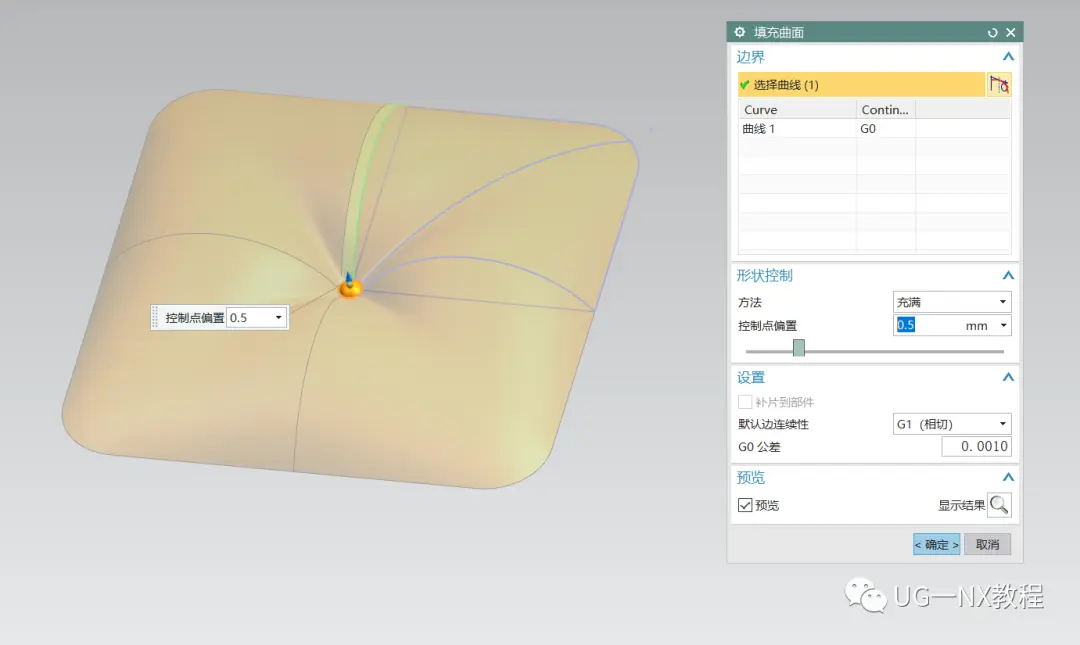

8、中间小圆的部分可以做一个填充曲面，或者干脆直接插入一个小圆球

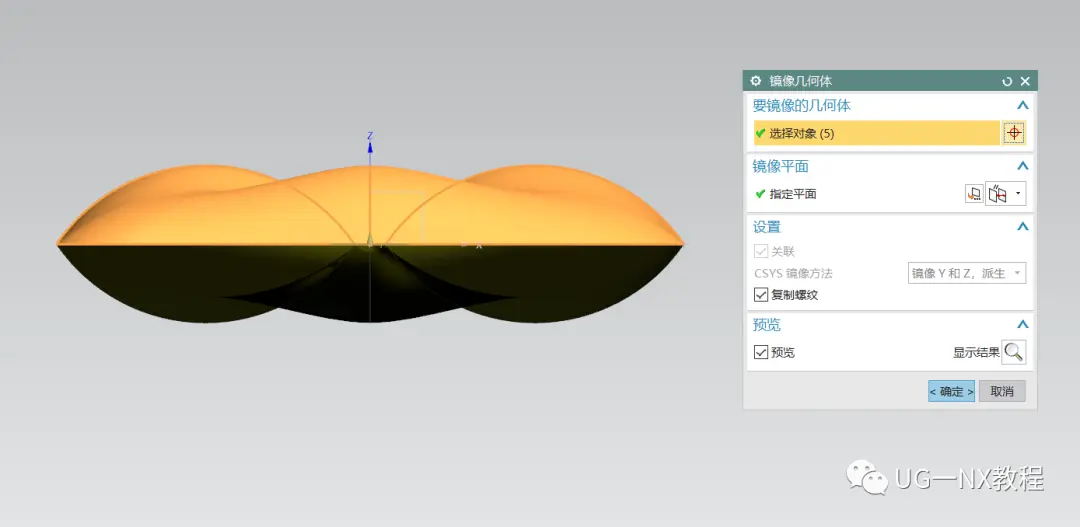

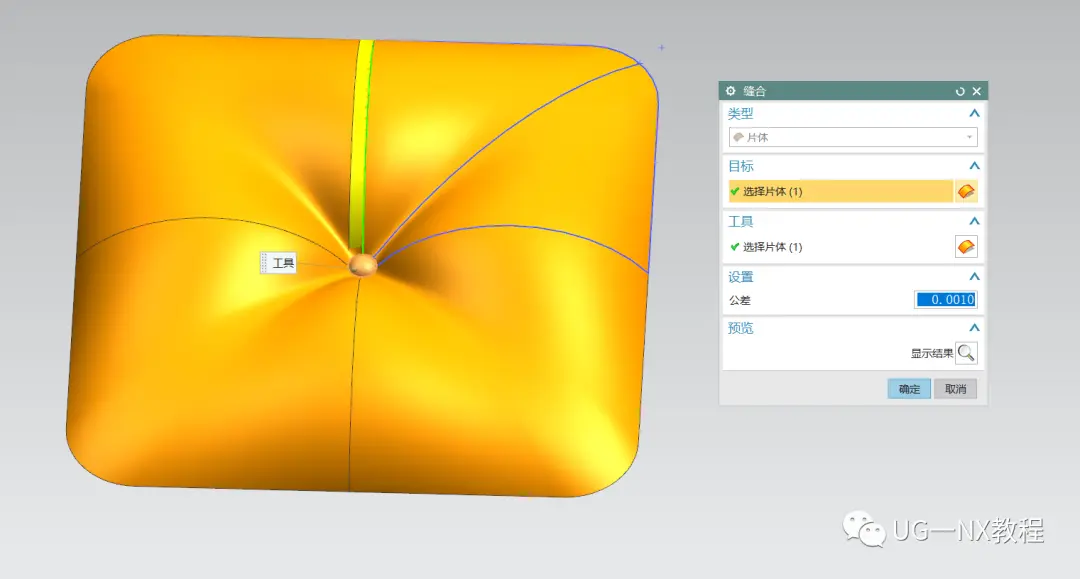

9、如果是一整个小抱枕的话可以做一个镜像，做出下方的样式，缝合做成实体

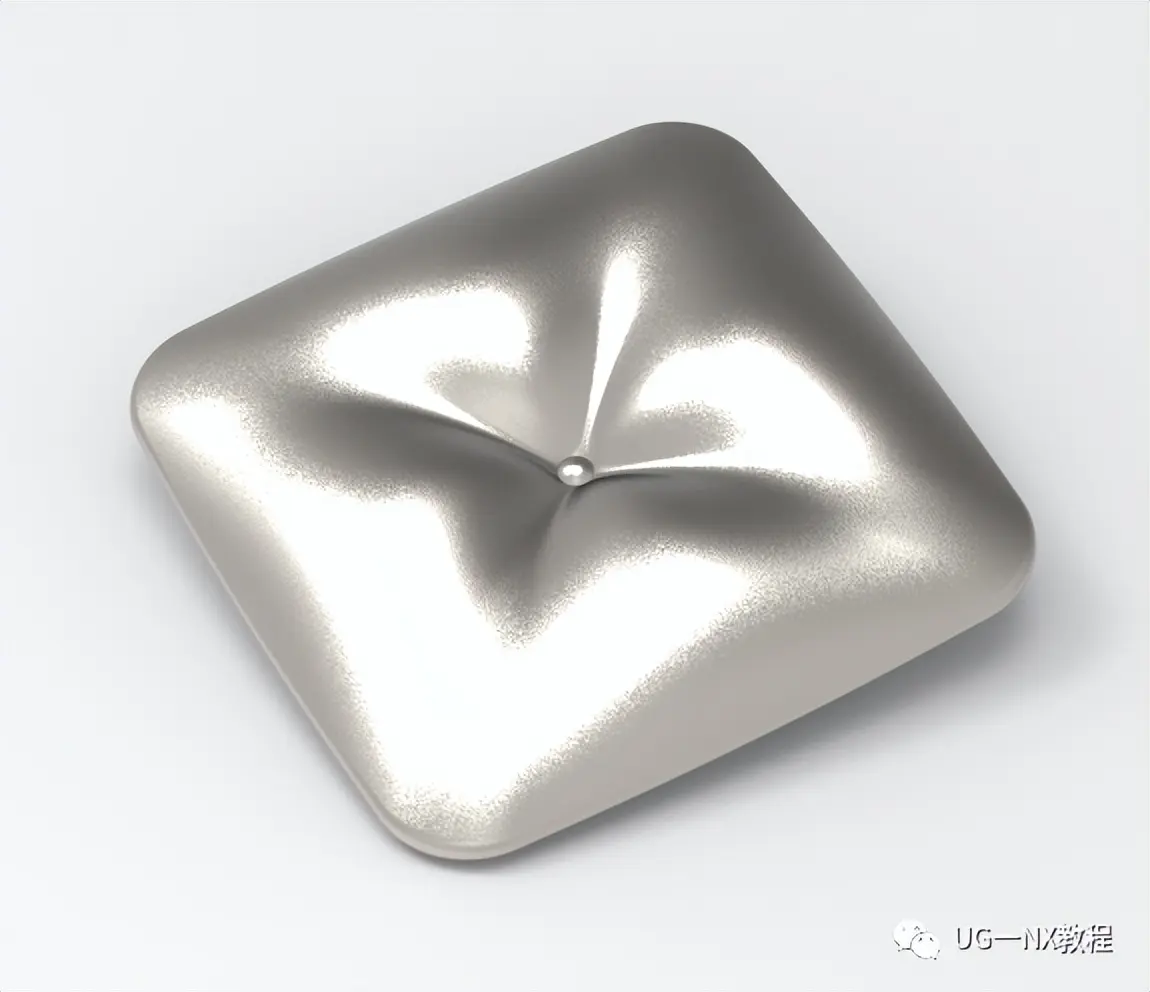

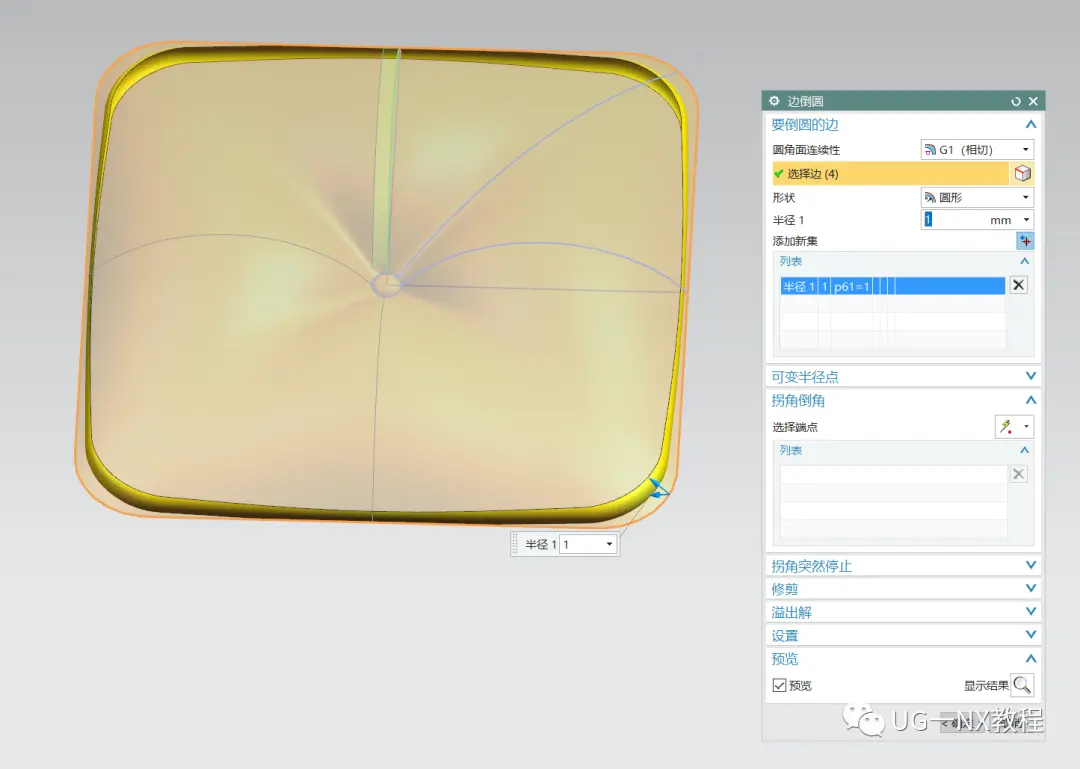

10、最后给模型的锐变倒圆角，这样一个简单的曲面抱枕模型就算是完成啦，是不是很简单？
