UG/NX建模挑战：曲别针模型制作技巧

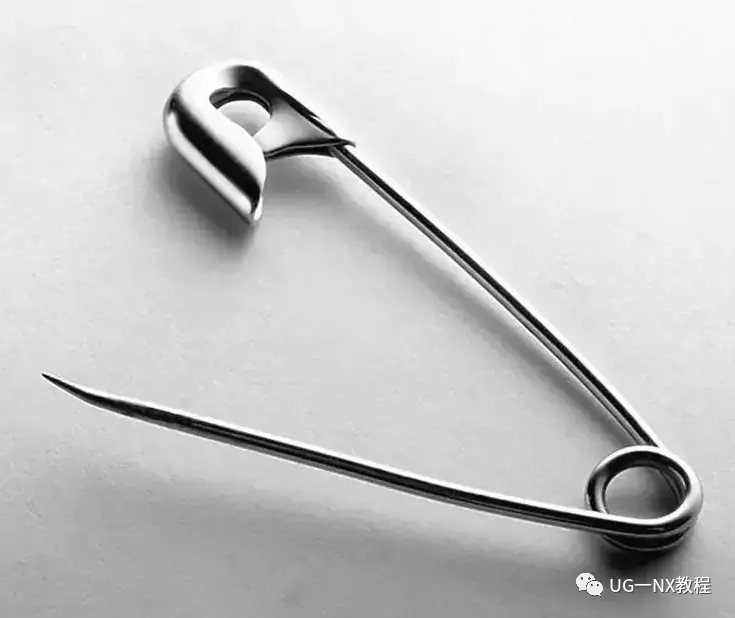

今天来绘制一个曲别针模型，大家一起来看看具体建模过程吧！

  建模过程：

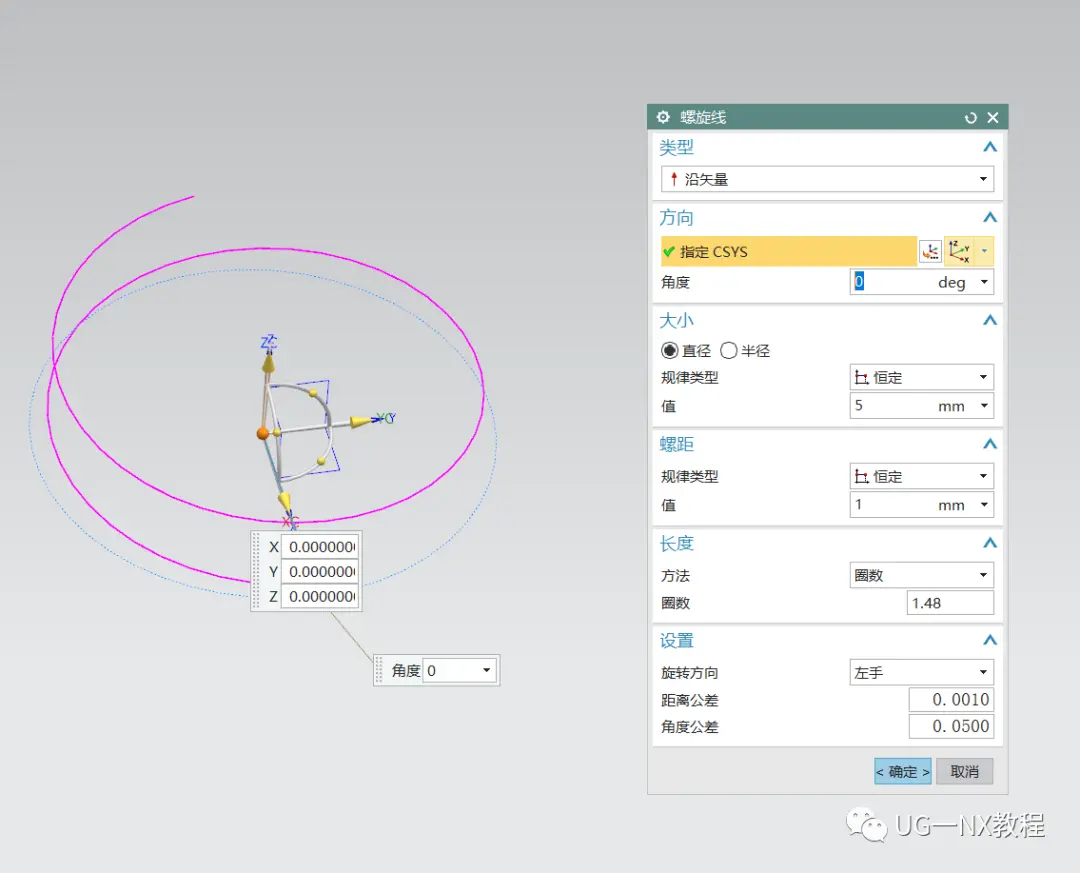

  1.打开UG，插入螺旋线，直径为5,，螺距为1，圈数为1.48

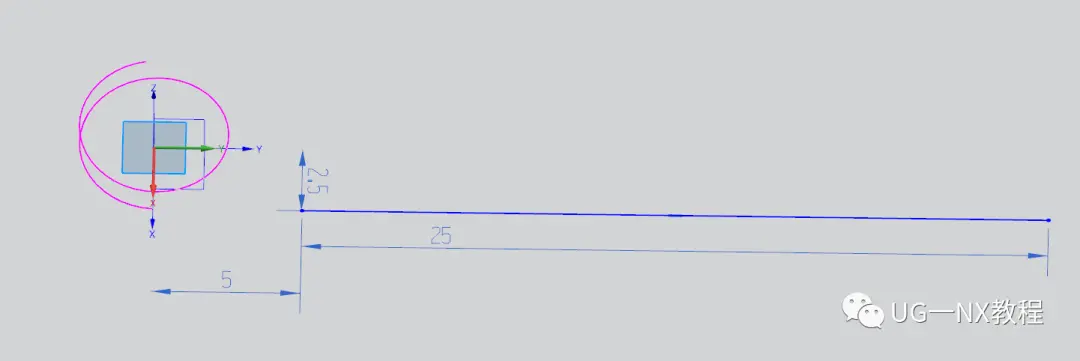

  2.接下来ZAI xy平面草图绘制一段直线

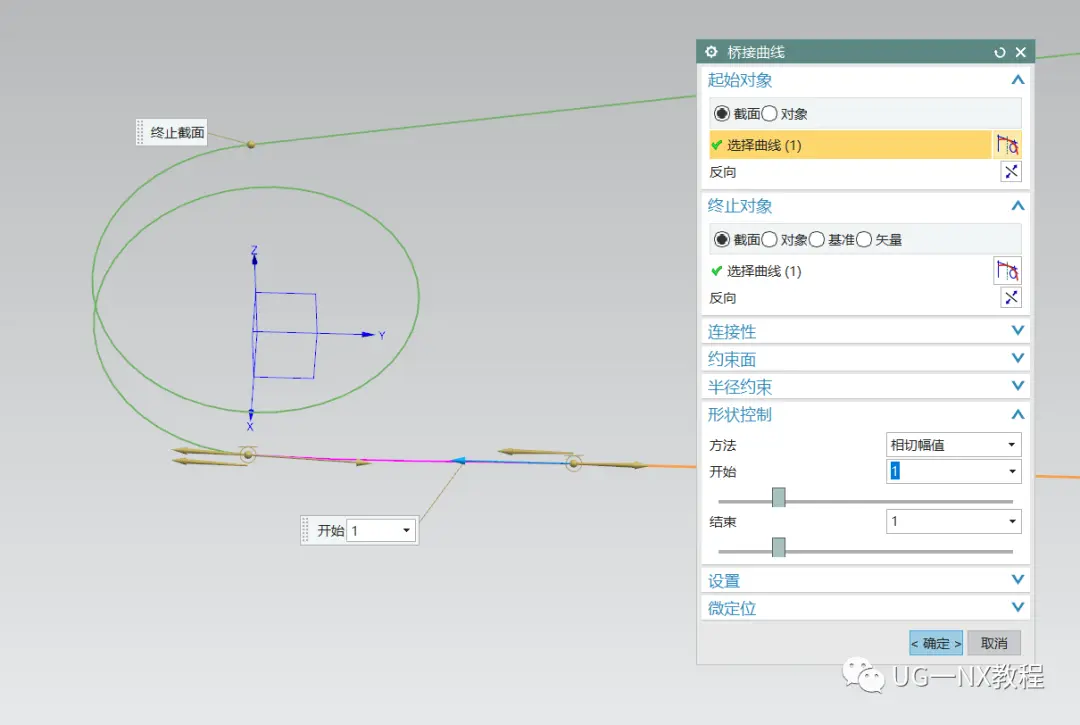

  3.将直线与螺旋线桥接起来。

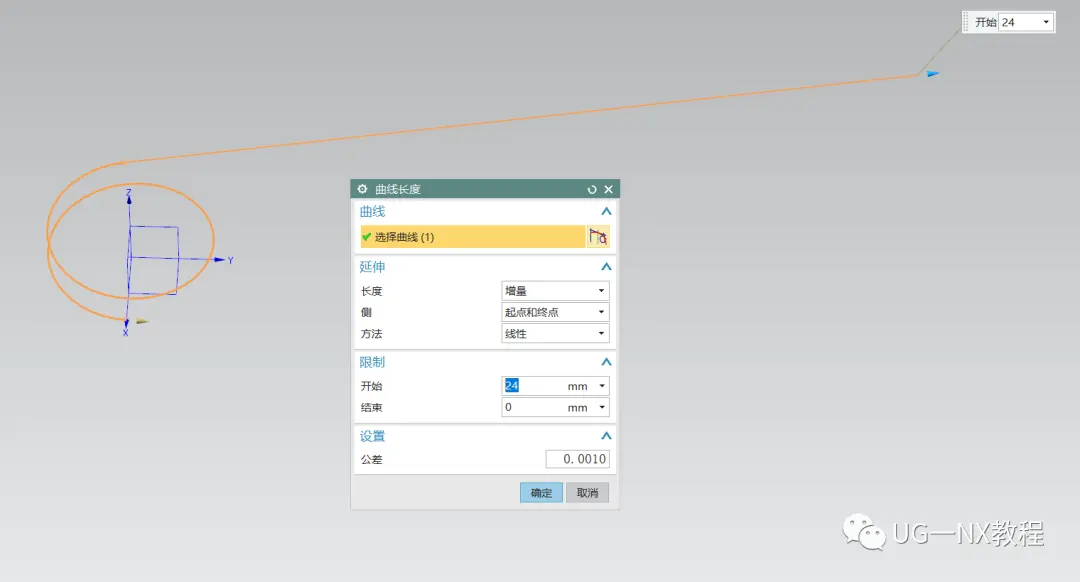

  4.另一端要保持原来的延伸规律，用曲线编辑里的长度命令进行延长

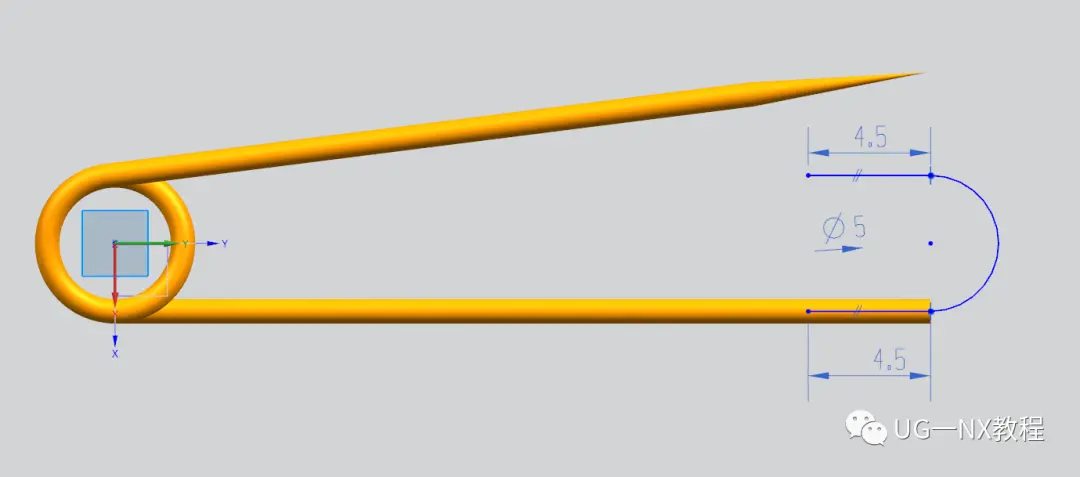

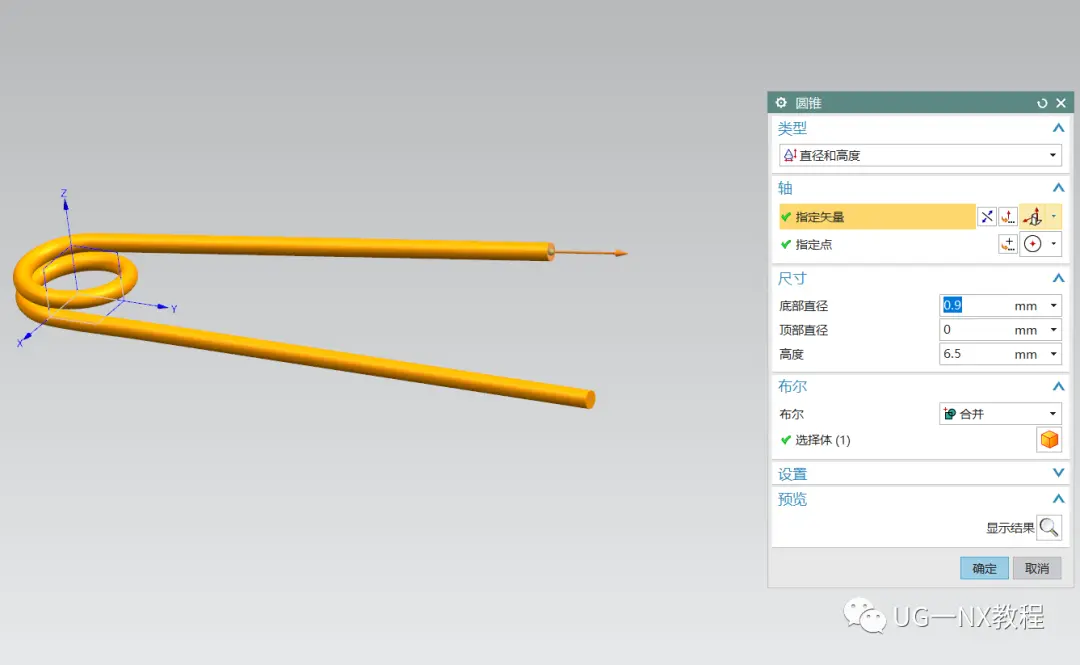

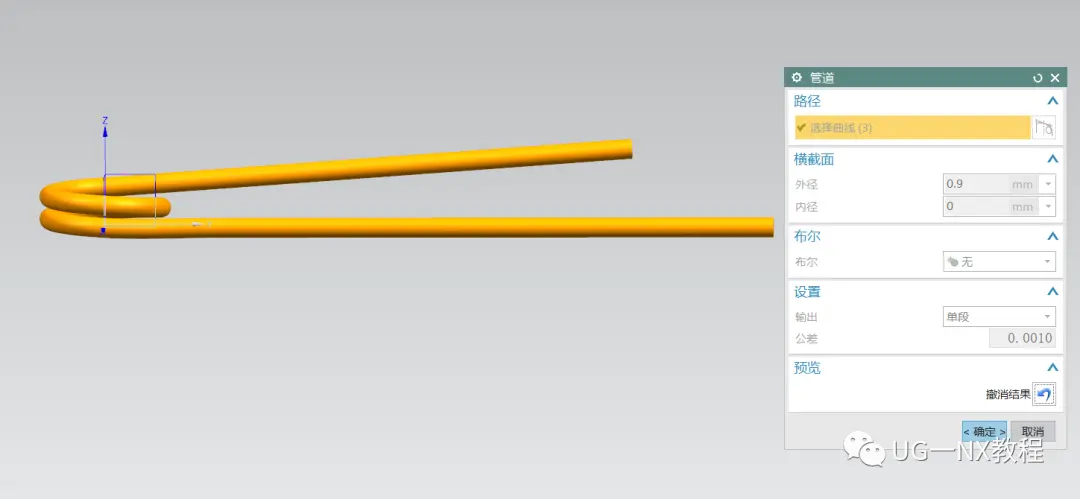

  5.可以做0.9mm管道了，别针尖端部分做个圆锥吧。

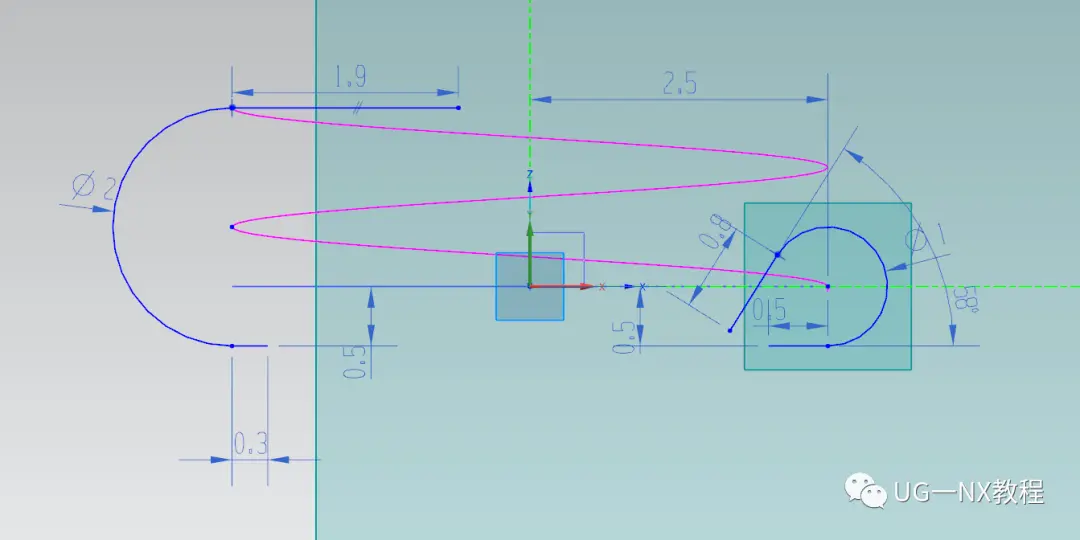

  6.接下来就是别针的另一端的铁片了，先画草图，

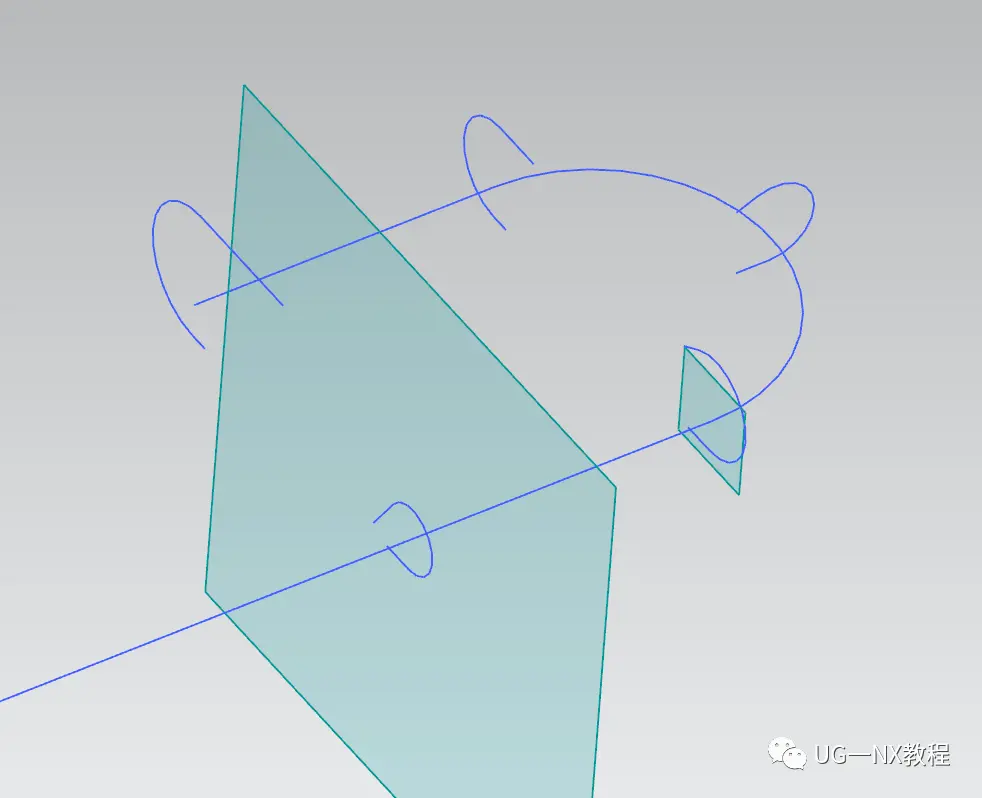

  7.接下来在端点处创建基准面做这几个草图。

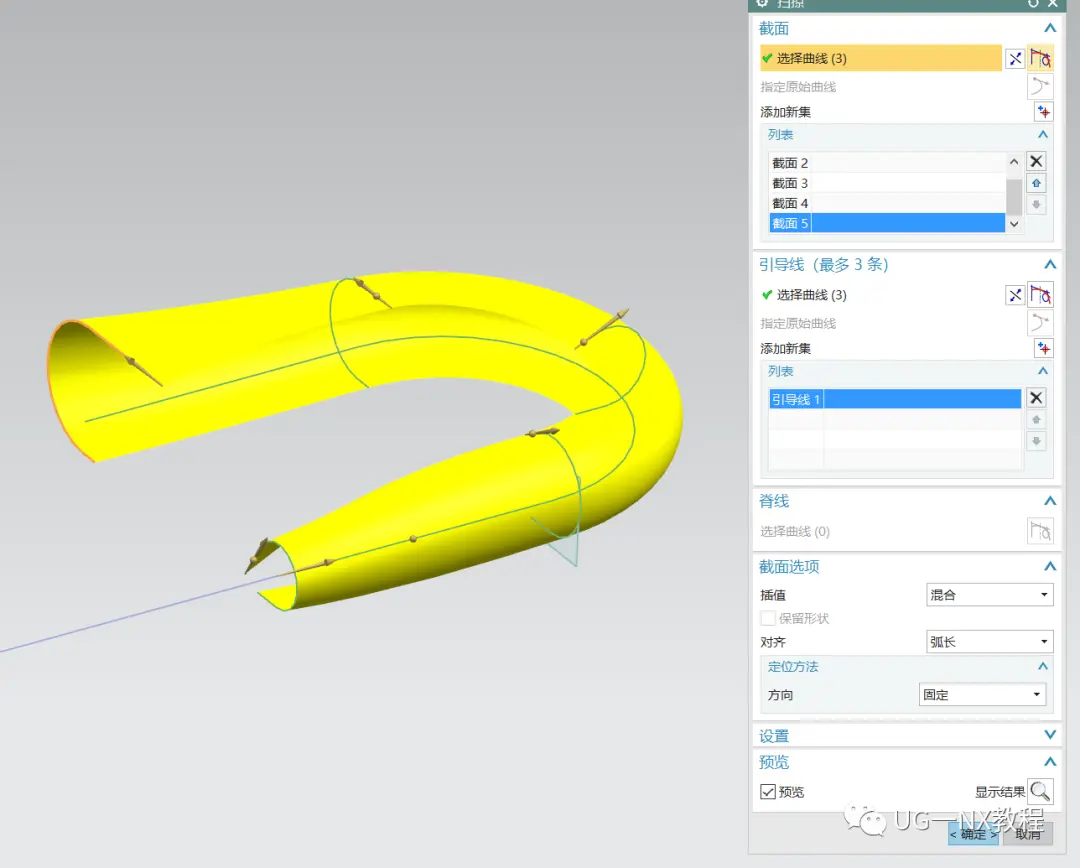

  8.将5个草图选为截面进行扫掠。

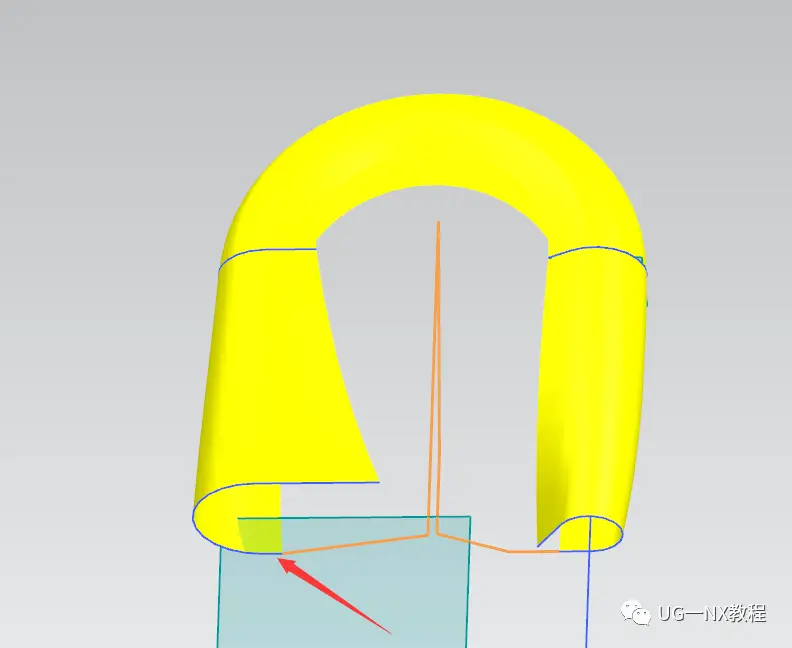

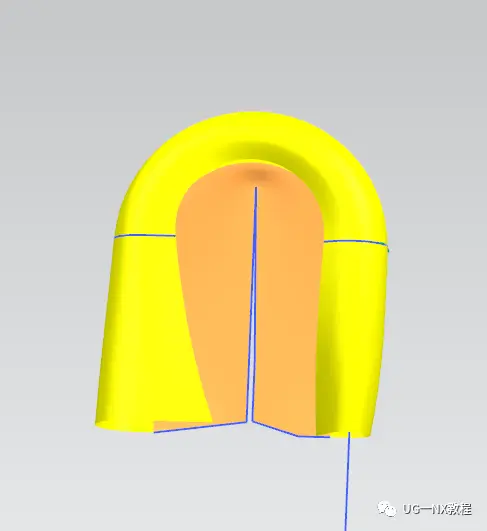

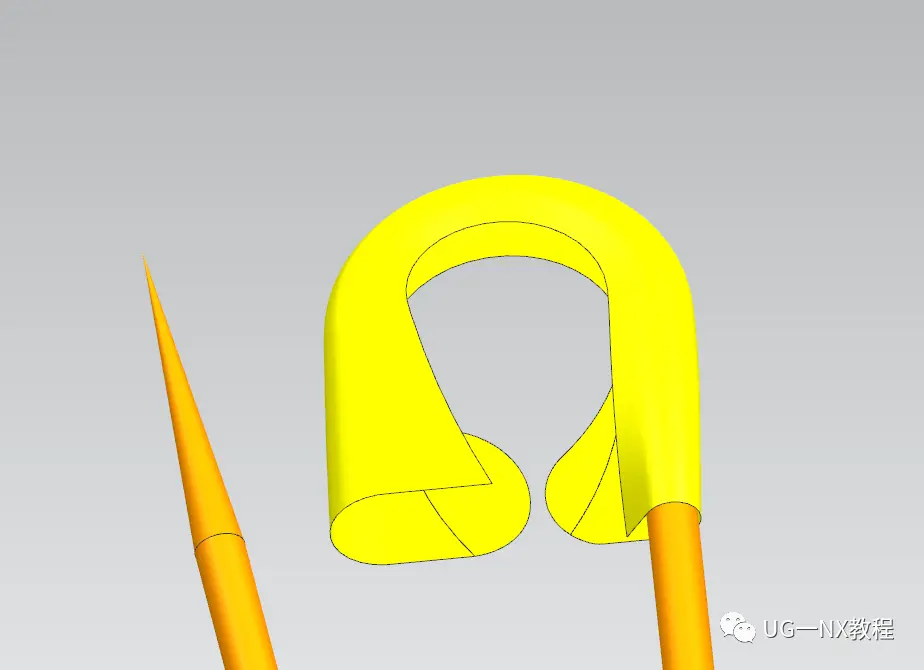

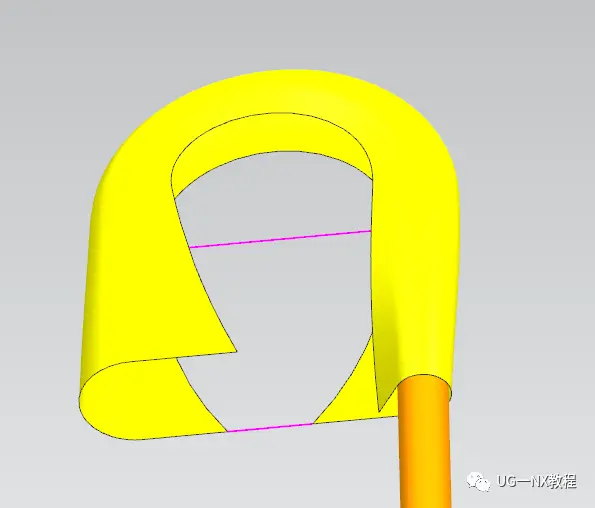

  9.利用直线创建基准面，绘制草图，然后做填充曲面

  或者用桥接线做填充面再修剪片体做其他造型也可以

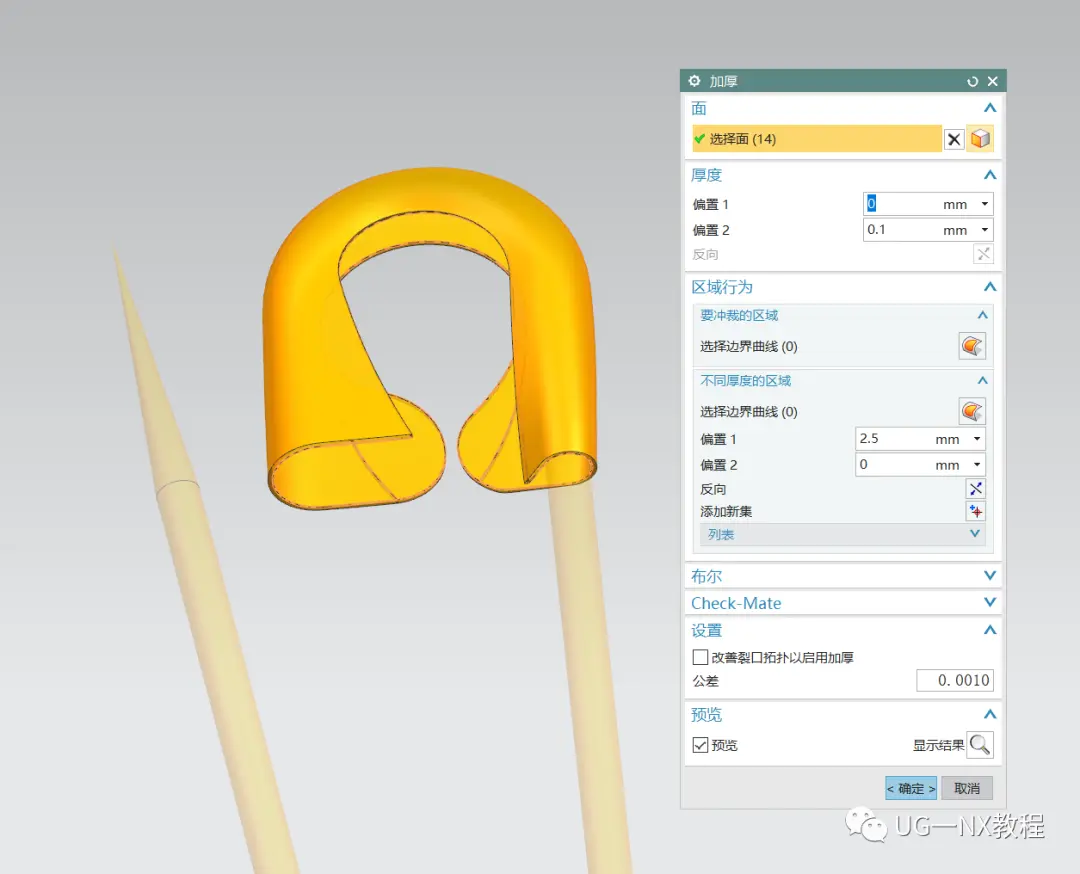

  最后缝合加厚

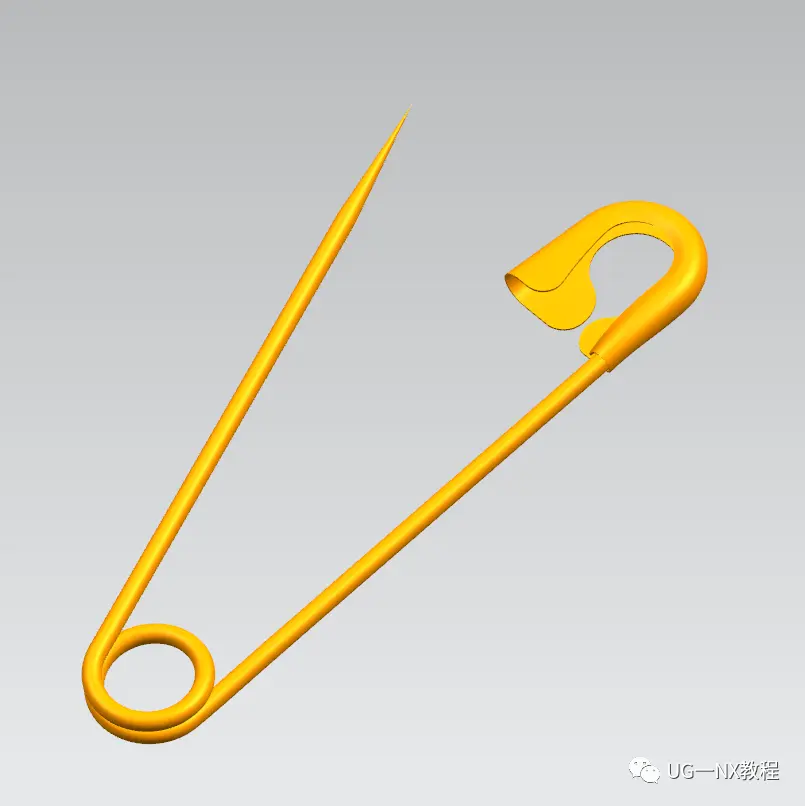

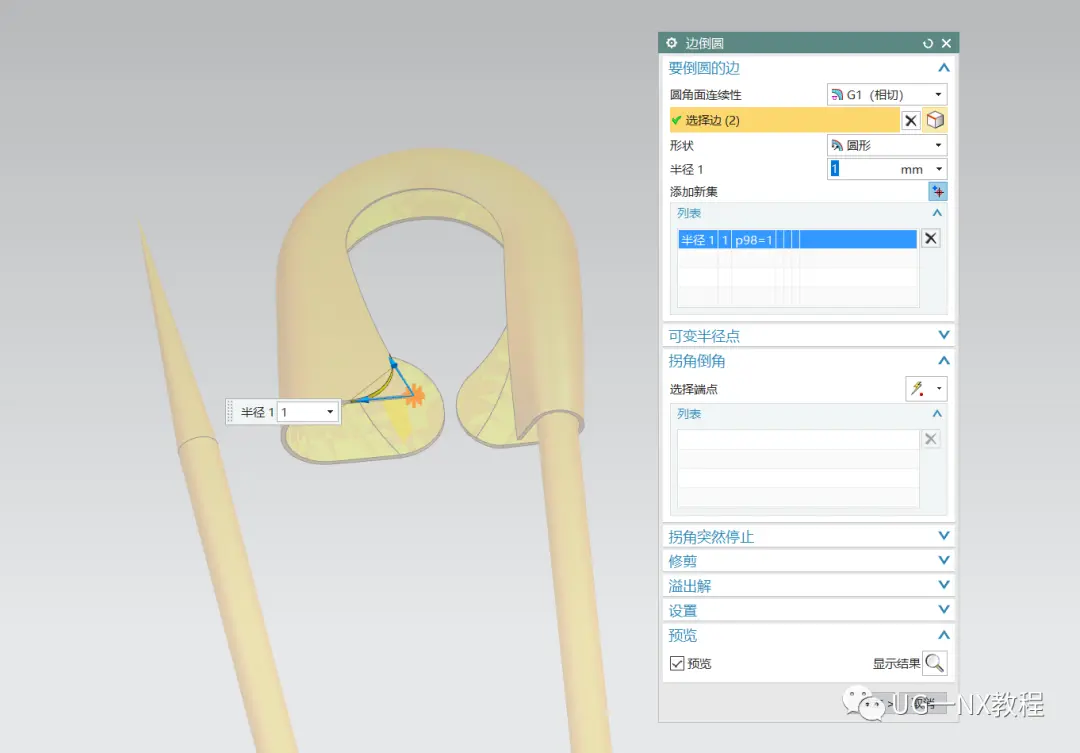

  倒圆角完成模型
