UG/NX建模挑战：机械狗or象模型制作

最近看到这么一张练习图纸，画起来还挺有意思的，然后绘制出来一看效果，又像狗又像象，甚至还有点像猪，真有意思啊！赶紧上手来看看这玩意儿怎么做吧！

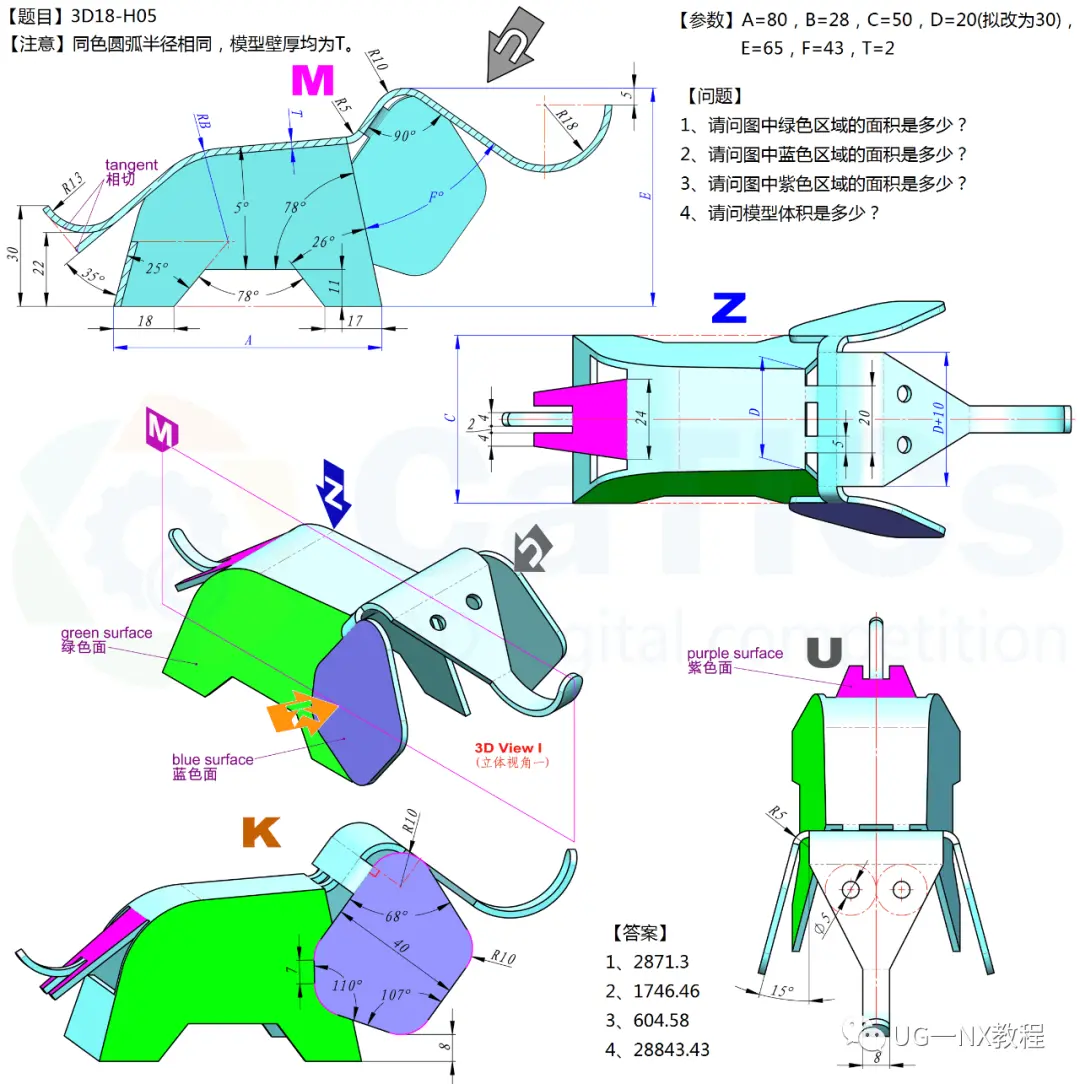

图纸如下，建模还是挺简单的，会看图就不难!

建模过程:

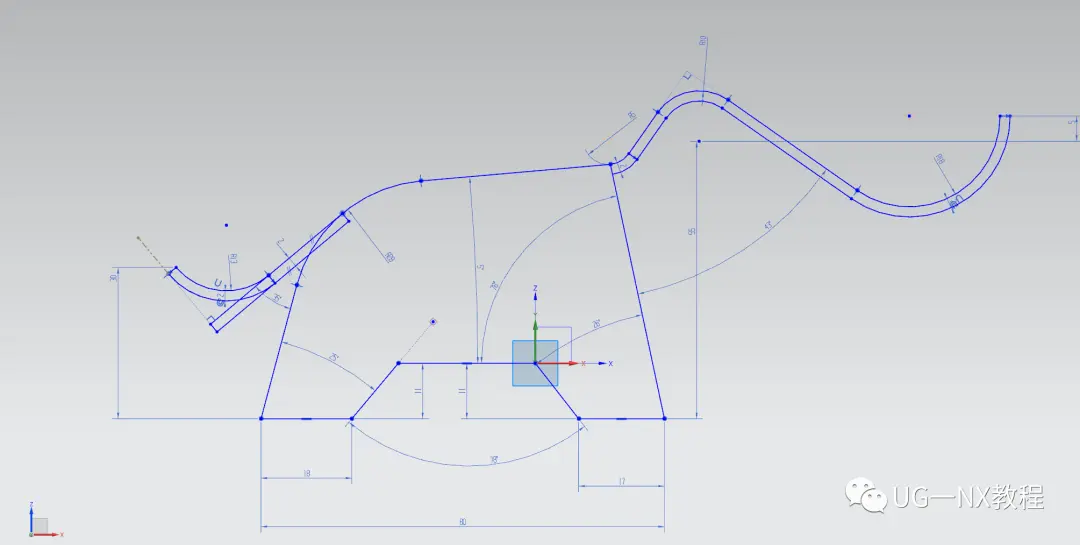

1.打开UG，在XZ平面绘制整体草图，利用偏置曲线减少不少的功夫。

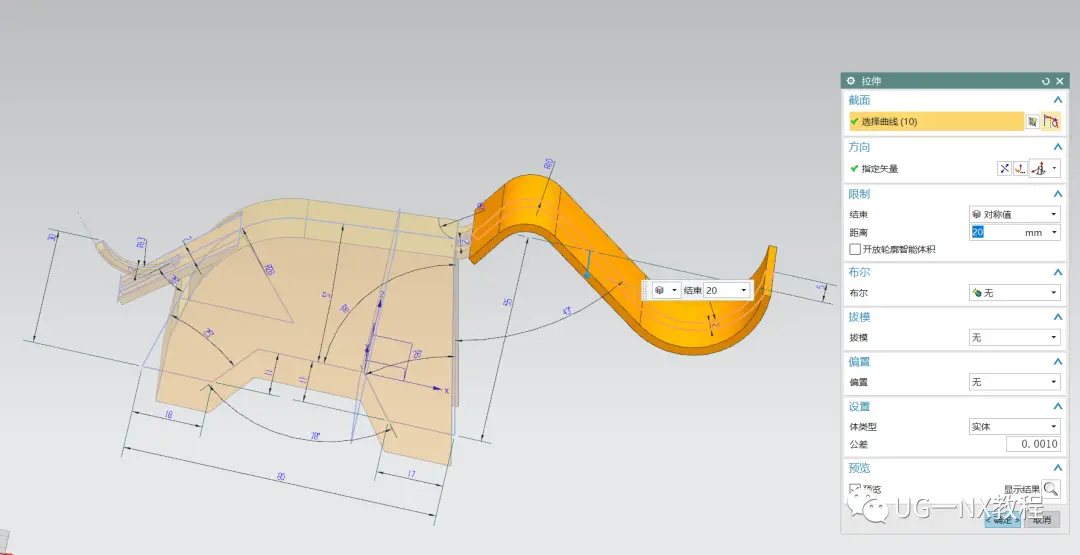

2.对身体部分对称拉伸25mm

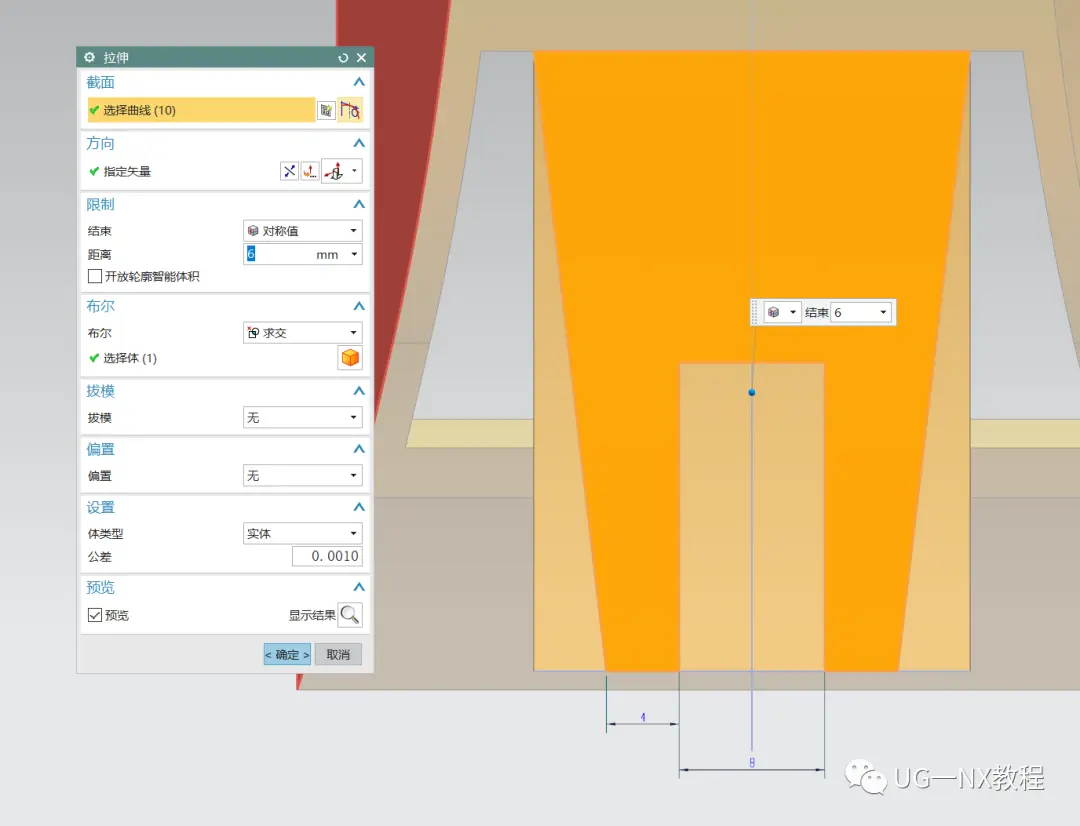

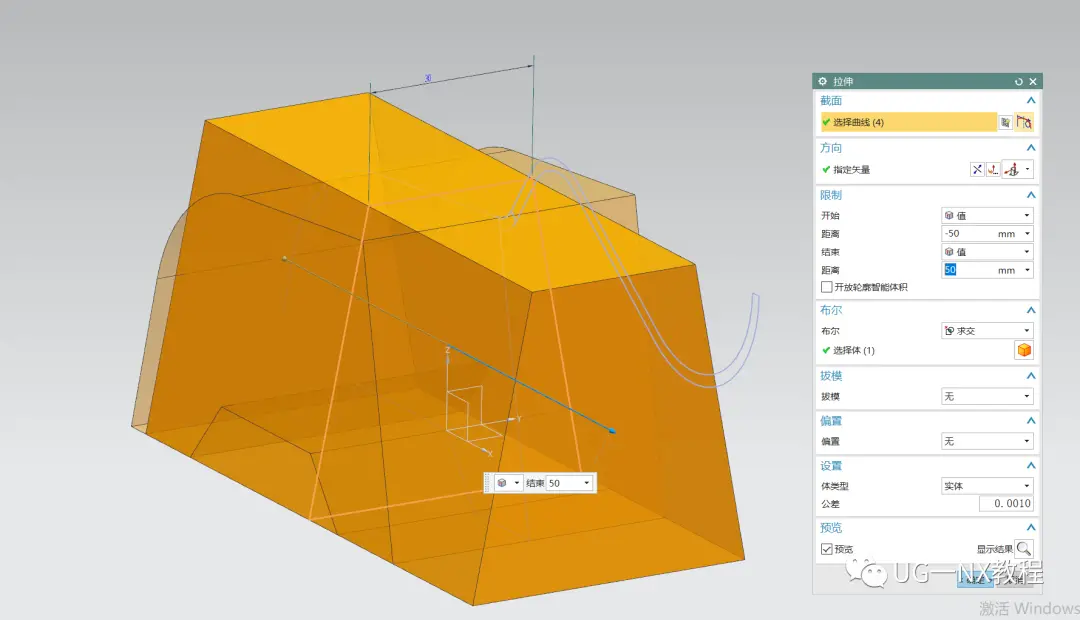

3.在YZ平面绘制草图，拉伸求交

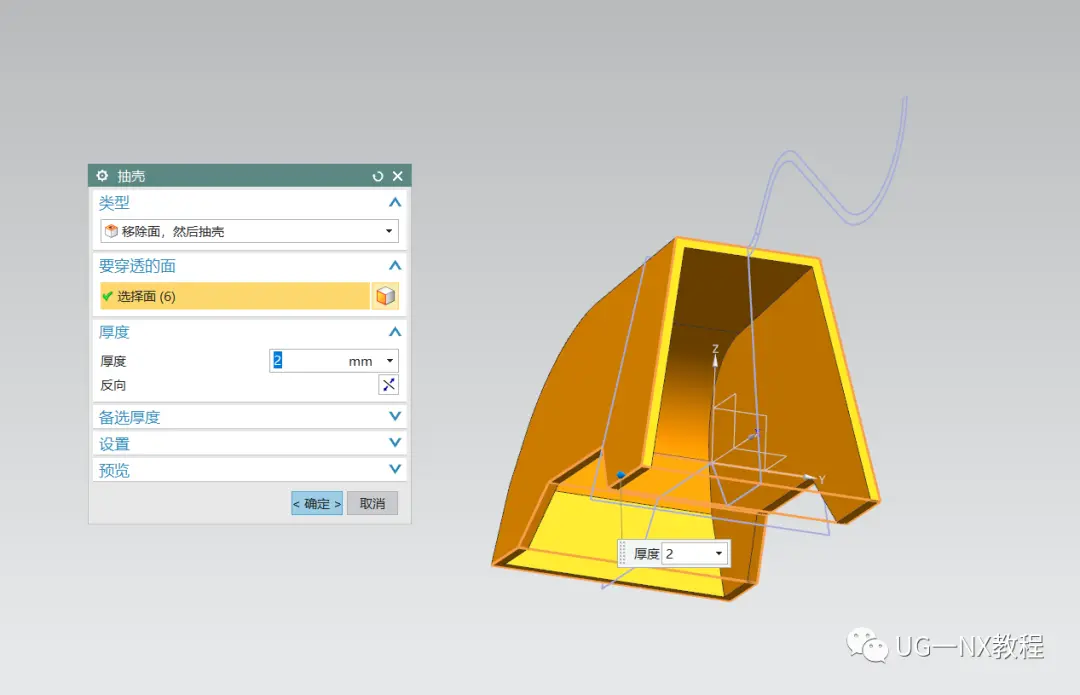

4.移除面抽壳2mm.

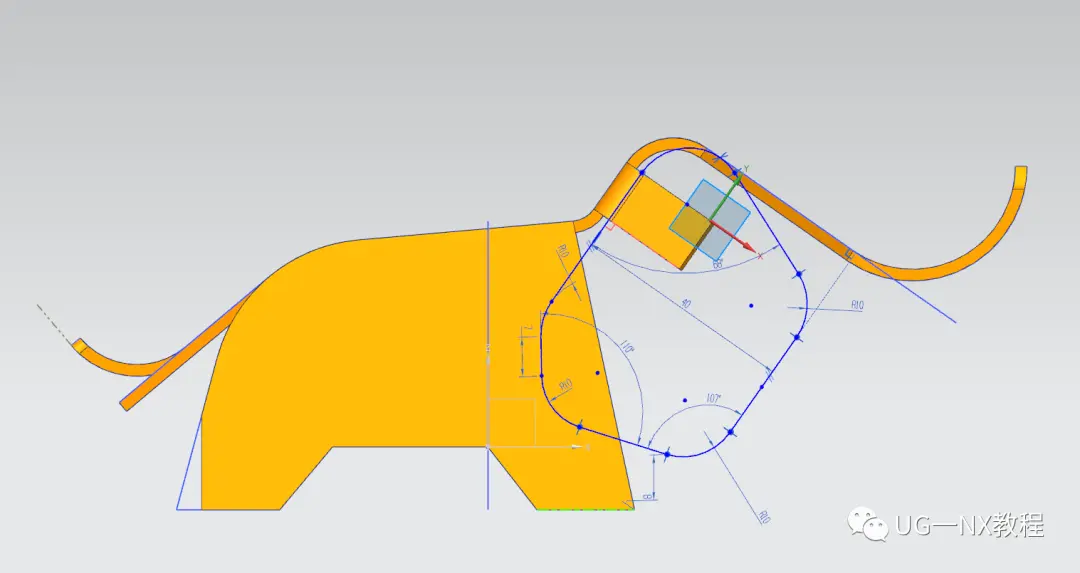

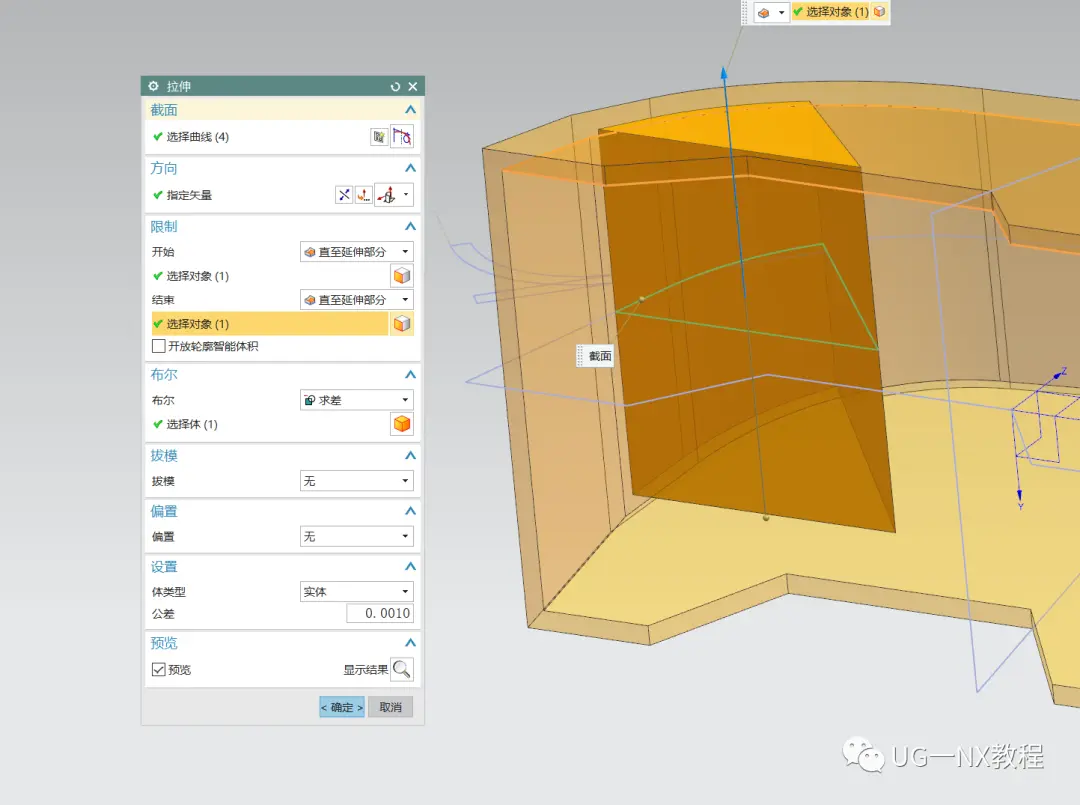

5.利用投影曲线继续绘制草图，拉伸求差

6.继续选择草图1中的线条对称拉伸12mm.

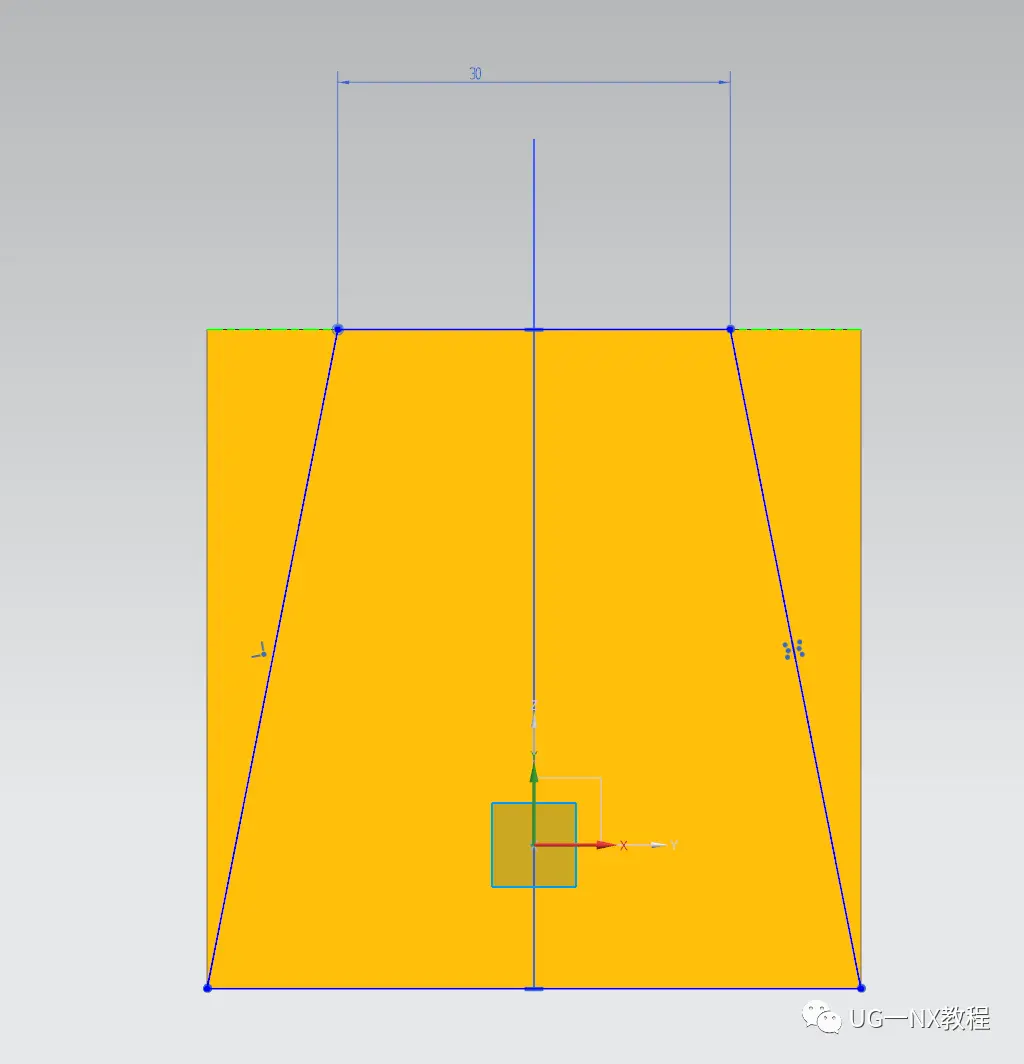

7.在拉伸面上绘制草图，拉伸求差

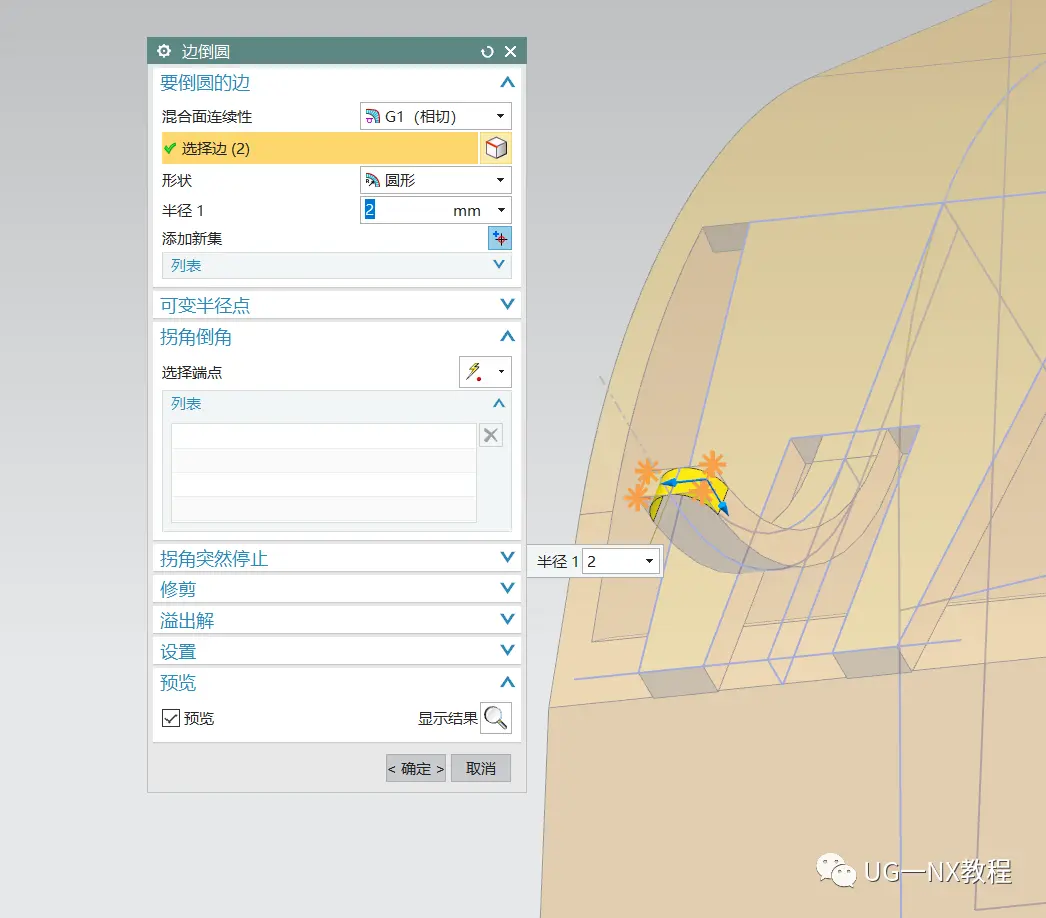

8.继续拉伸小尾巴，拉伸完成后倒圆角2mm

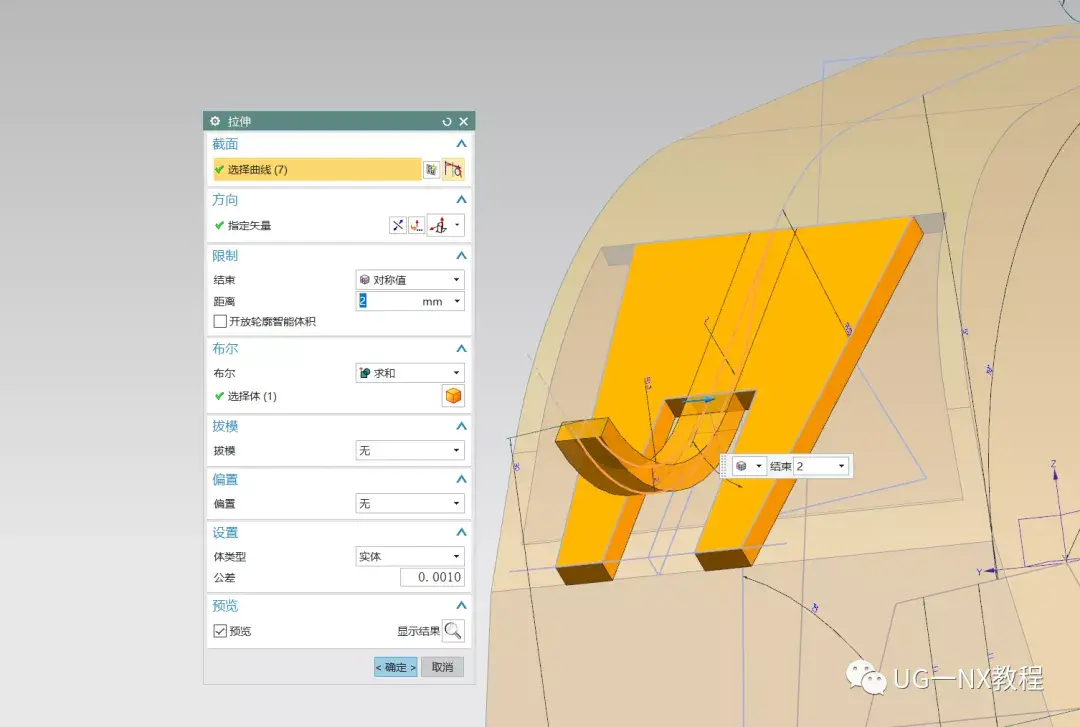

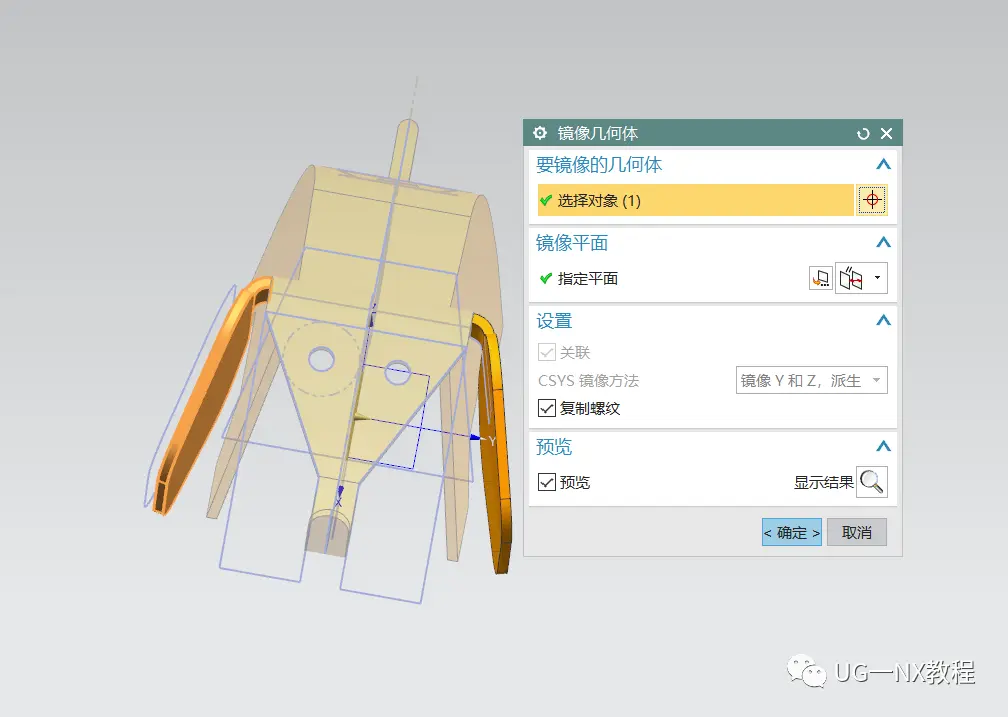

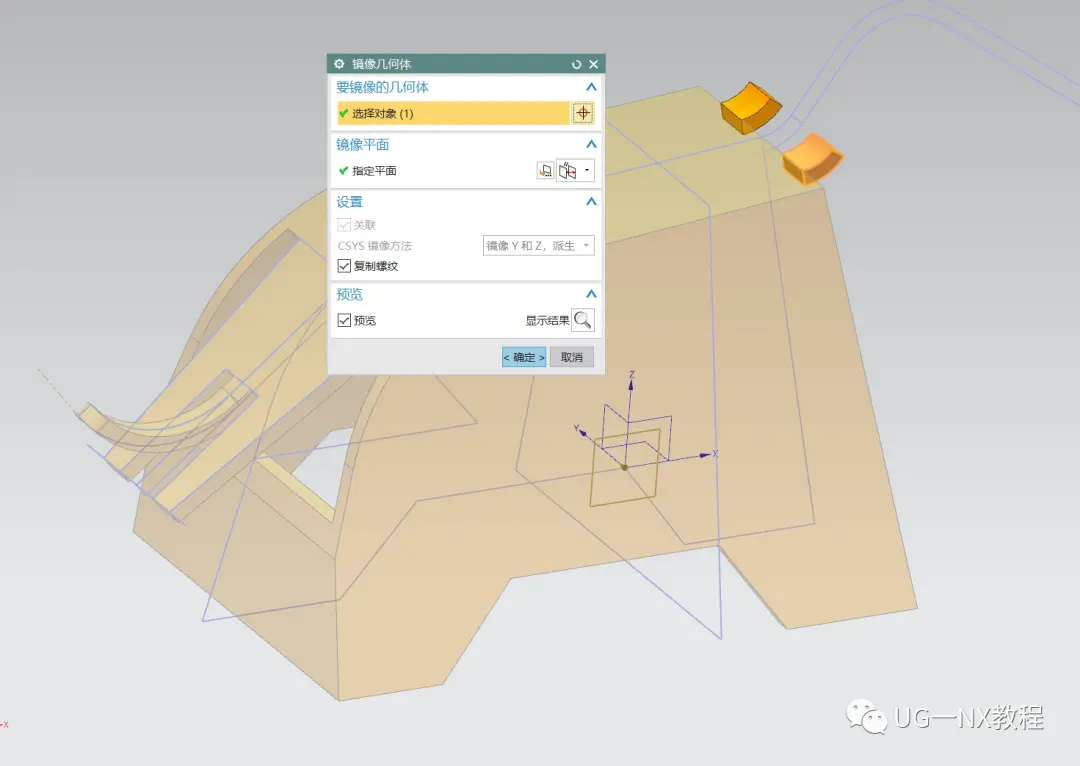

9.接下来拉伸脖子链接部分，拉伸后镜像到对面去

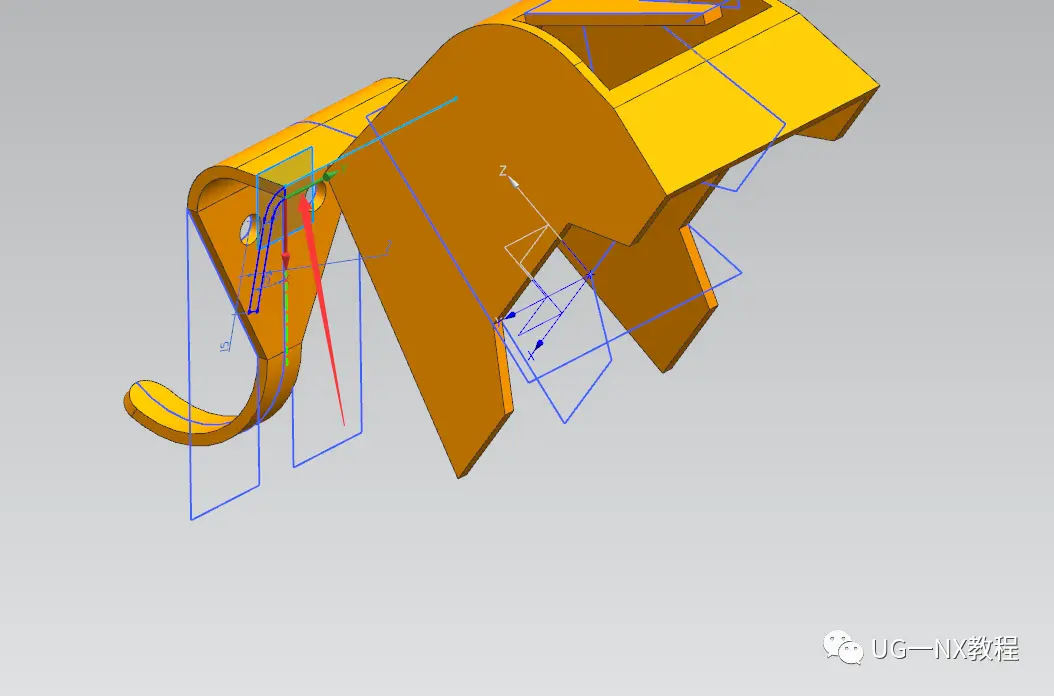

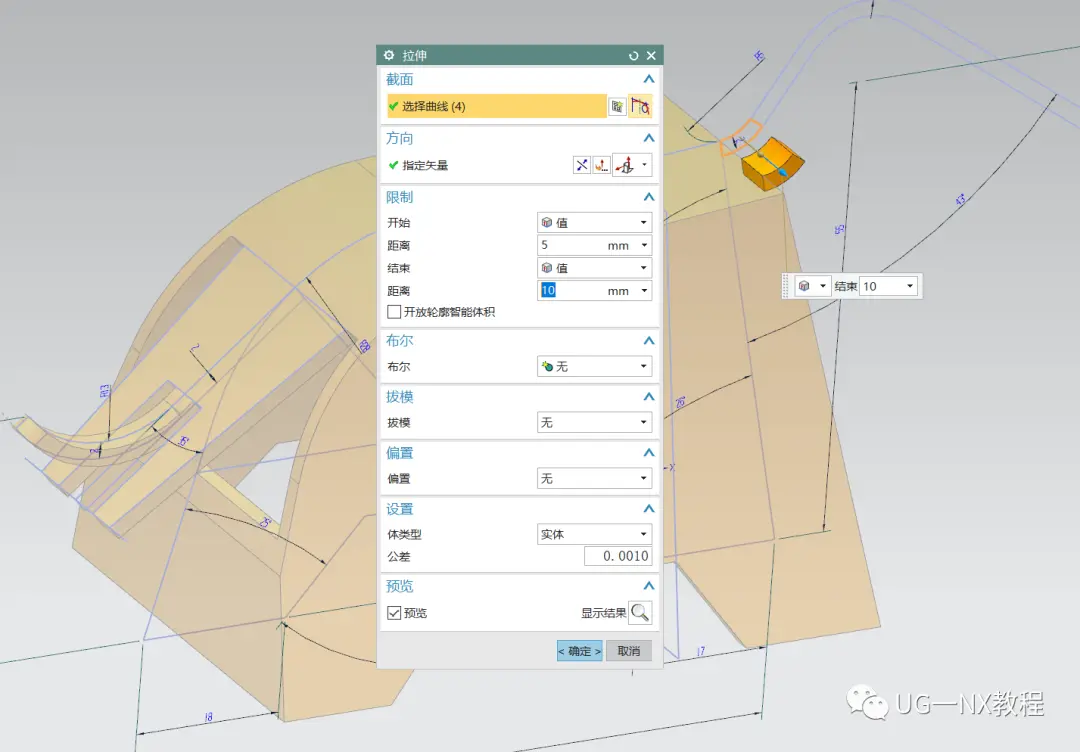

10.还是拉伸

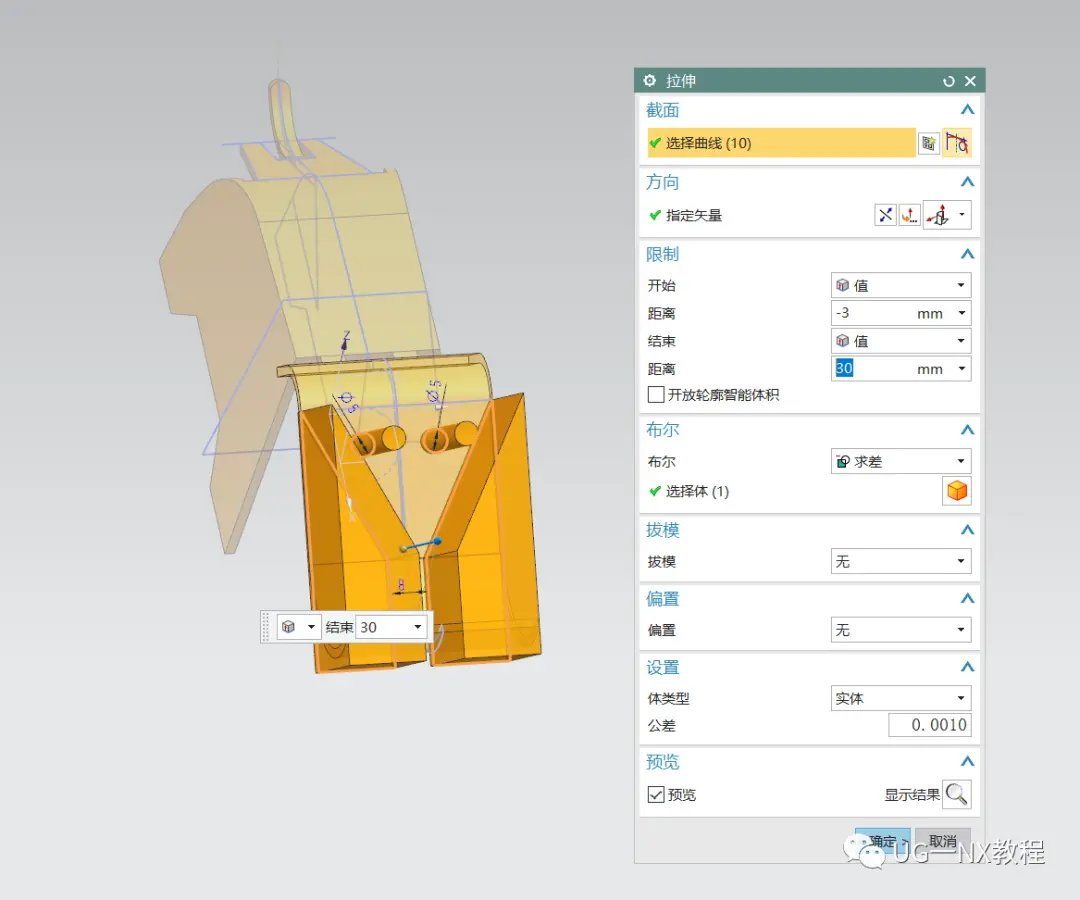

11.在拉伸面上绘制草图，然后拉伸求差

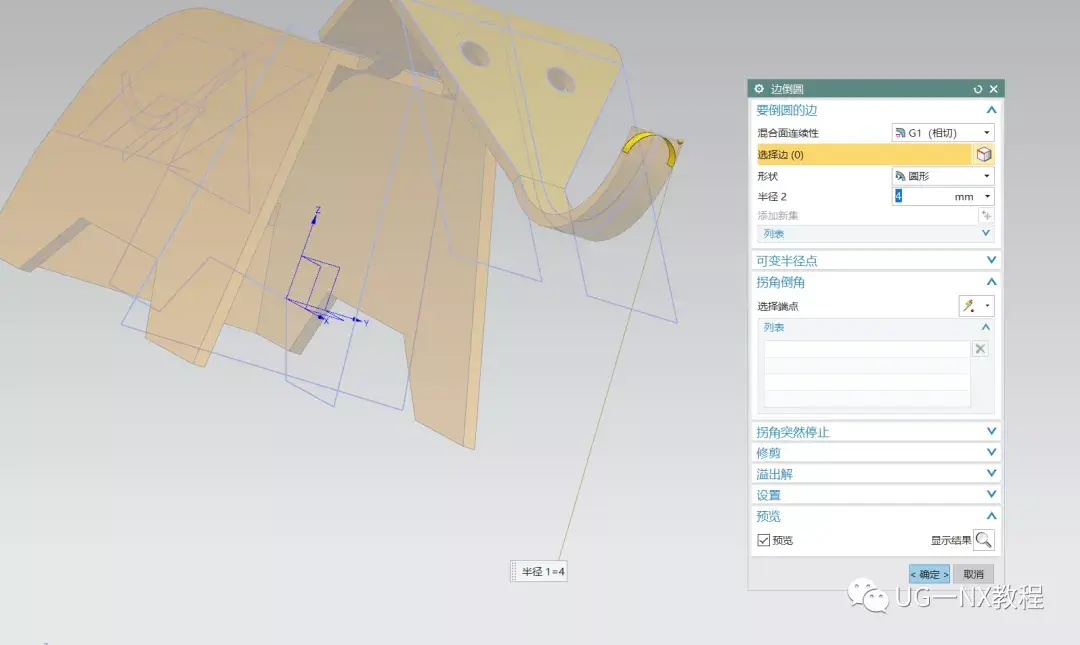

12鼻子处倒圆角4mm

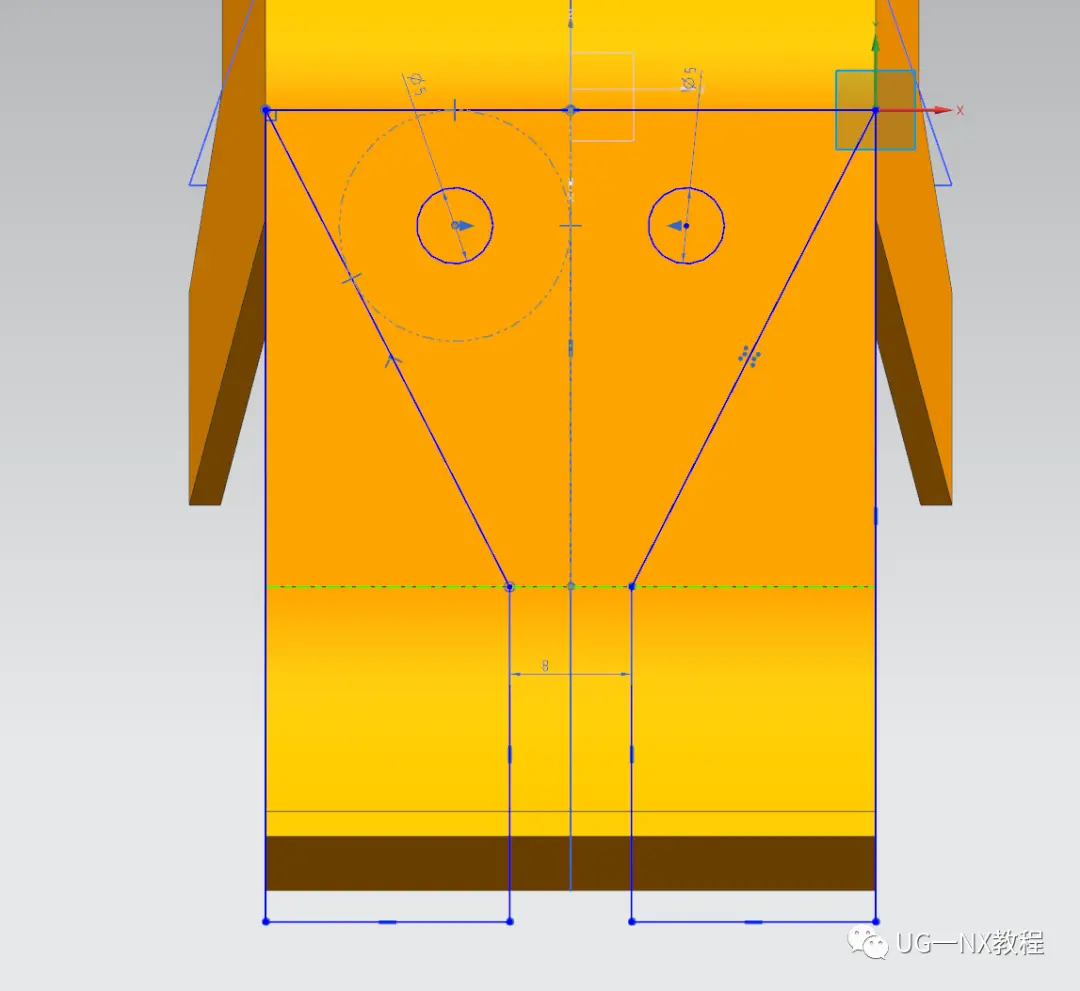

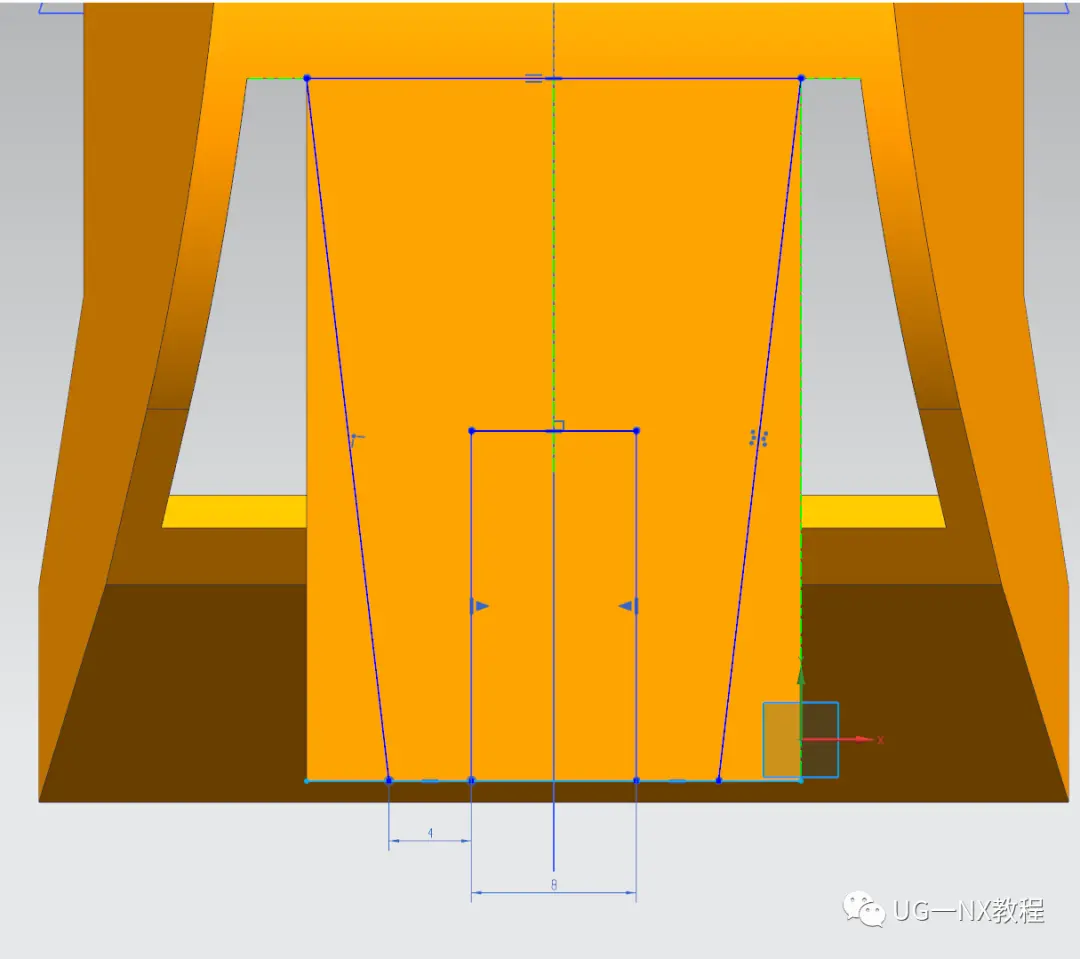

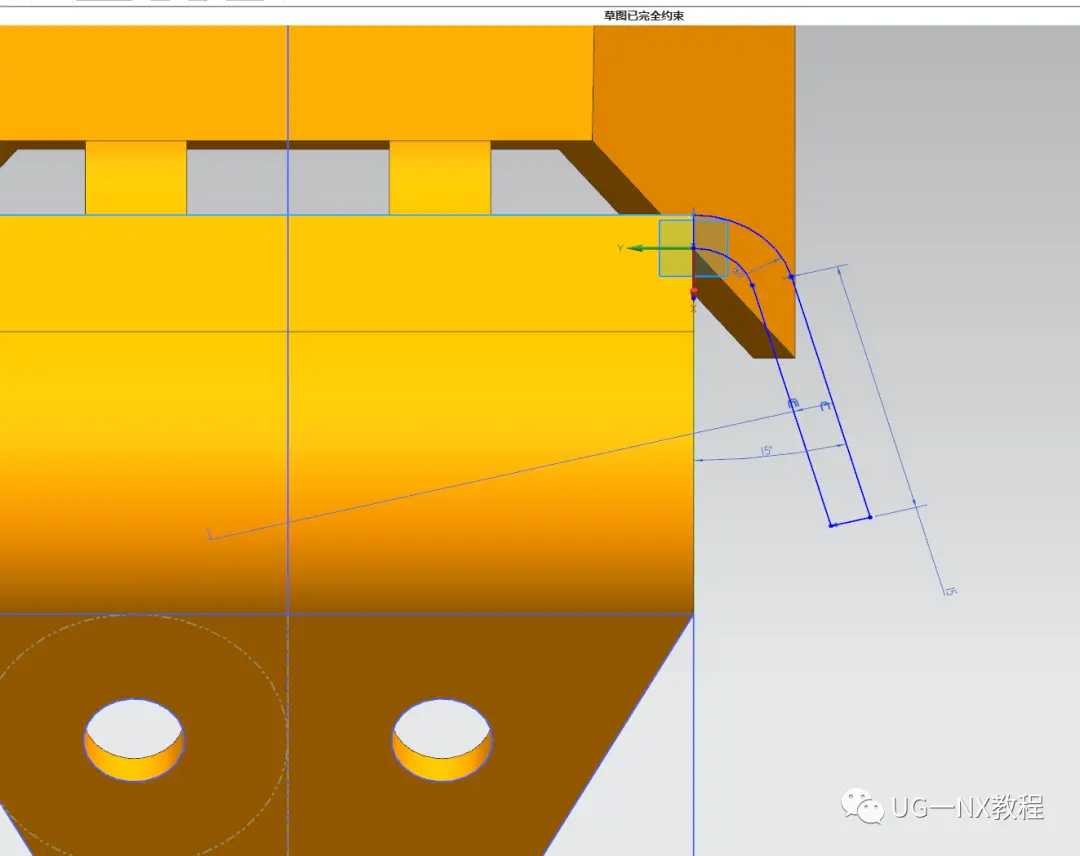

13.在此处插入草图，绘制如下草图并拉伸。

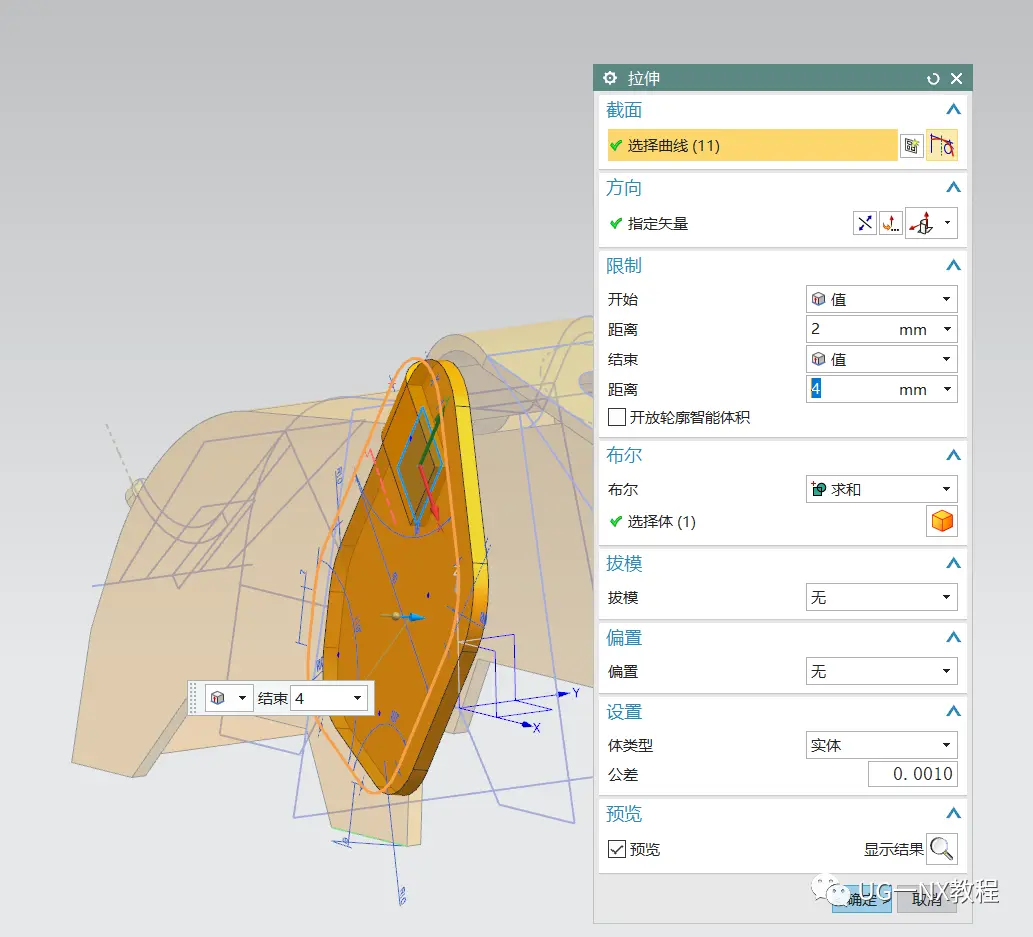

14.在平面上绘制草图，拉伸2mm.

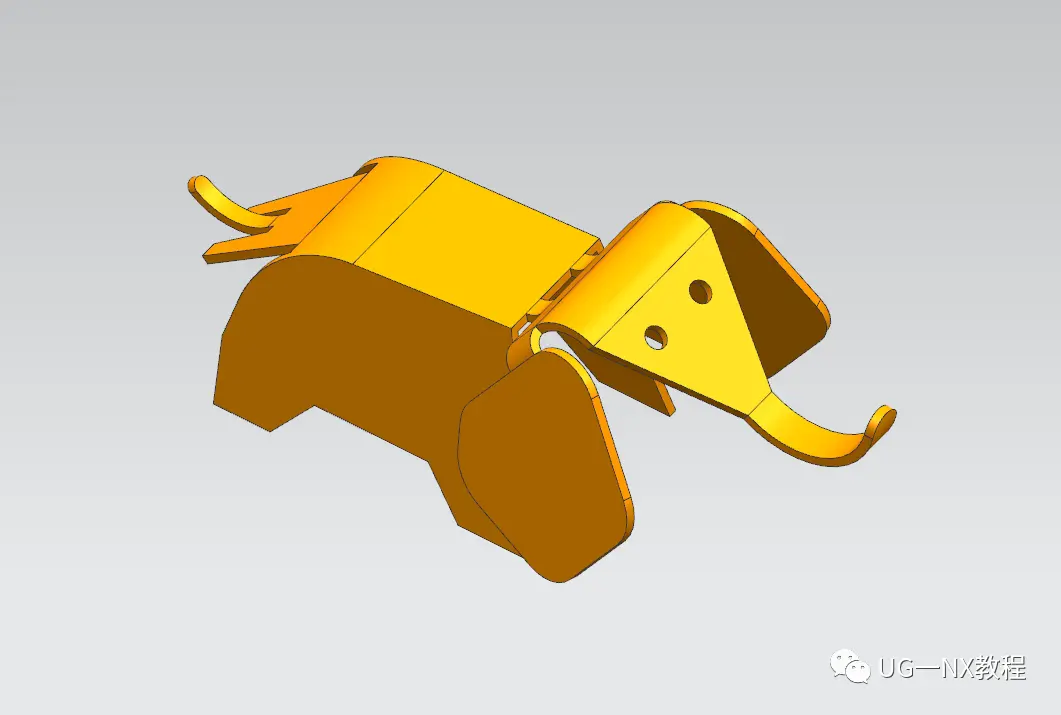

15,镜像求和

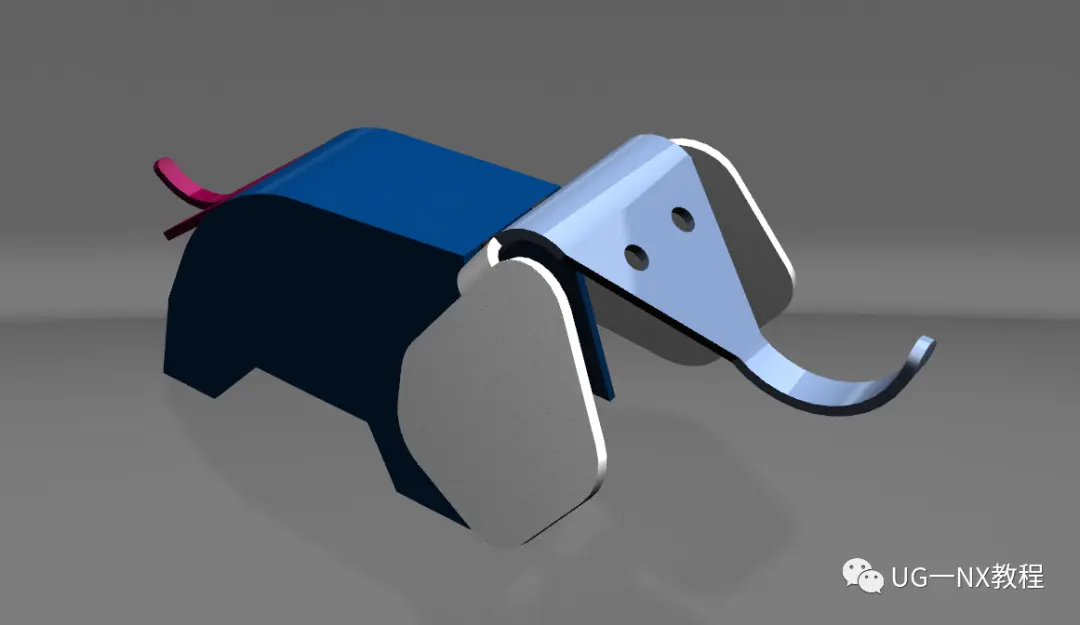

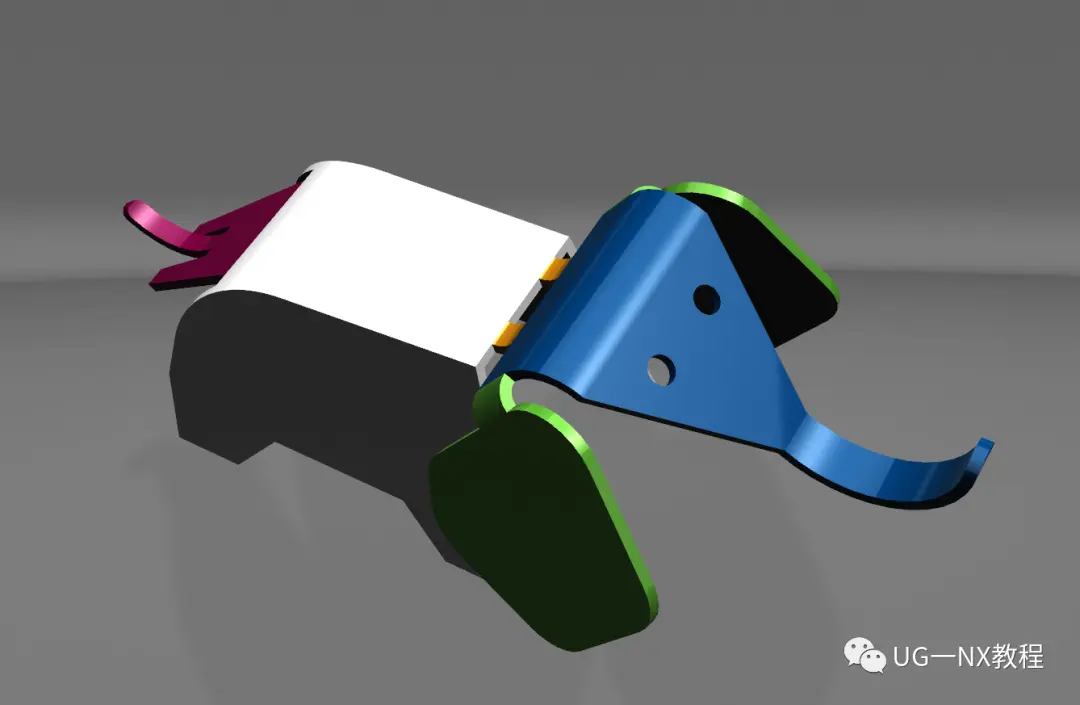

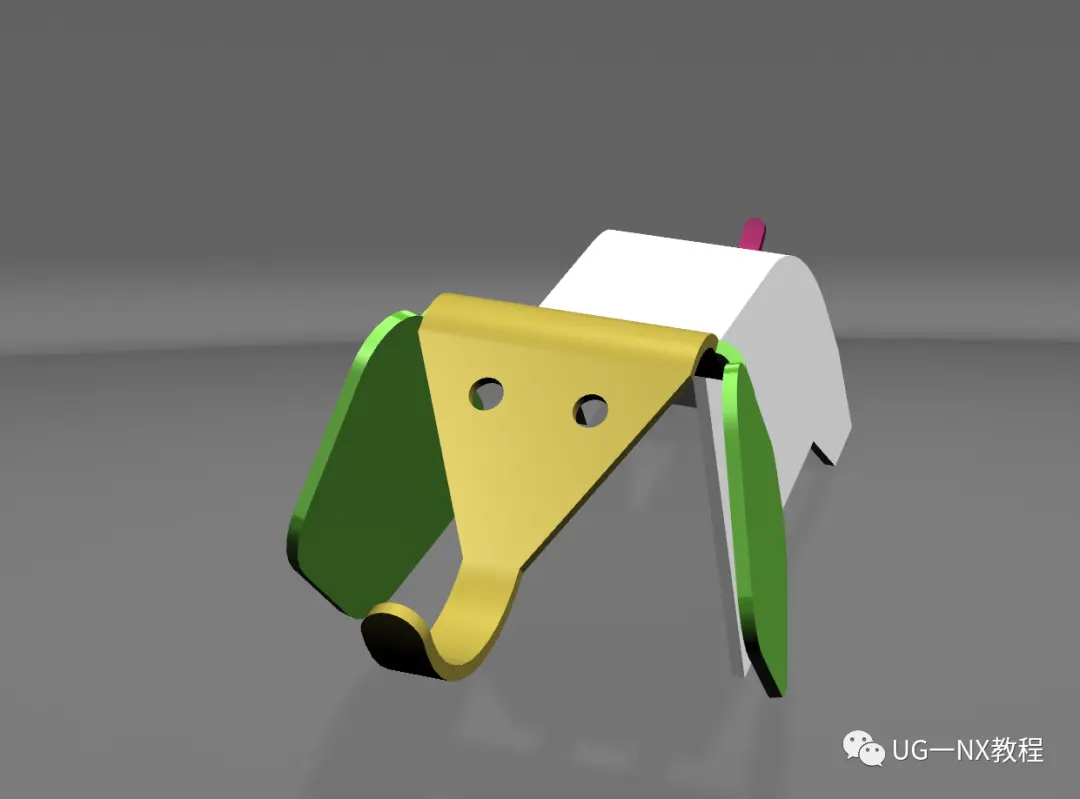

上个色看看，更像狗一点吧！

好啦，今天的建模分享就先到这里啦，不知道各位小伙伴觉得这个到底像个什么动物呢？欢迎到评论区留言发表自己的观点哦~

那今天的分享就到这里啦，之后会分享更多UG建模的小教程和小技巧，也会分享一些相关行业的小知识，感兴趣的小伙伴们记得点个关注不要错过了之后的精彩内容啊~
