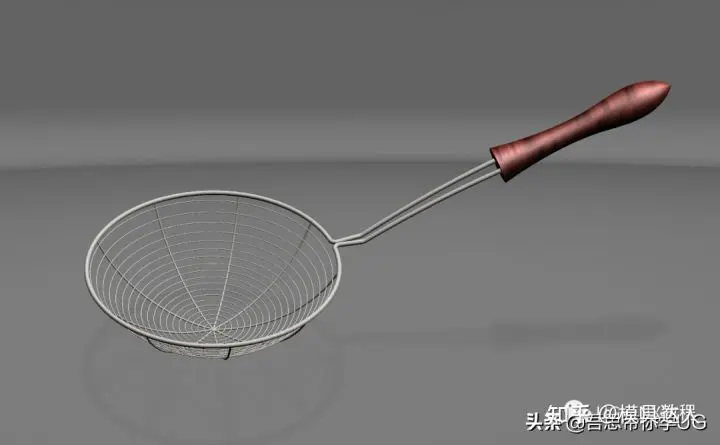

UG/NX建模教程：捞笊（漏勺）模型制作

    今天我们来看看这个模型，起因是群里有小伙伴说要做一个捞笊的模型，看见这名字 直接给我整懵了，然后他发了张家里漏勺的图片才知道原来这玩意还有个这种名字。

    这东西相信每个小伙伴家里都有吧，它的建模方法也比较简单，来看看建模过程吧！

建模过程：

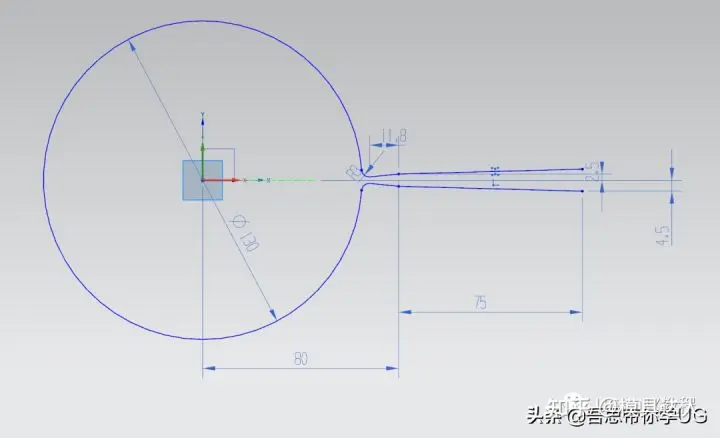

1、打开UG后新建草图，先在XOY平面绘制一个俯视的轮廓草图

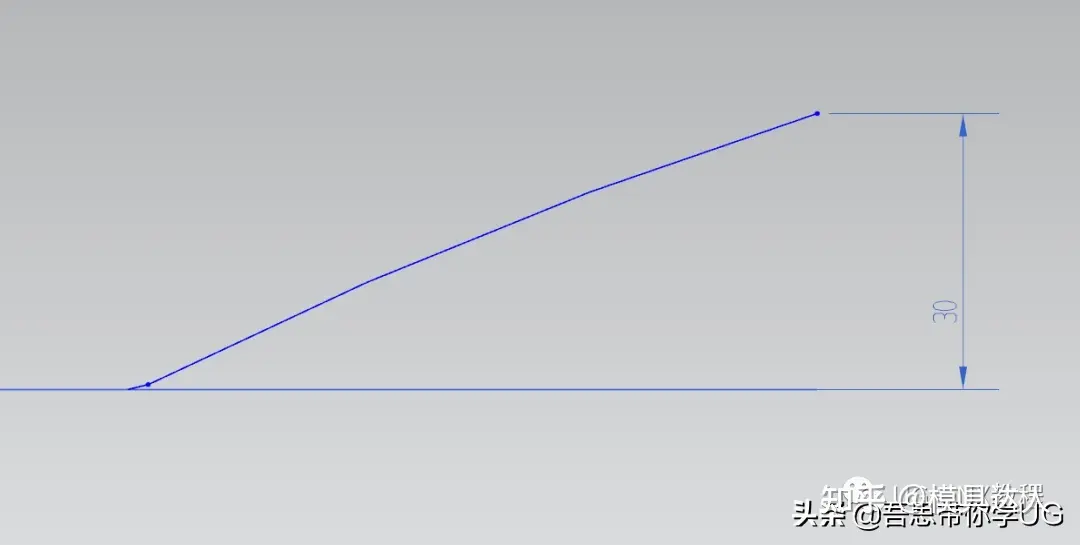

2、然后在侧视方向上再继续绘制平面草图

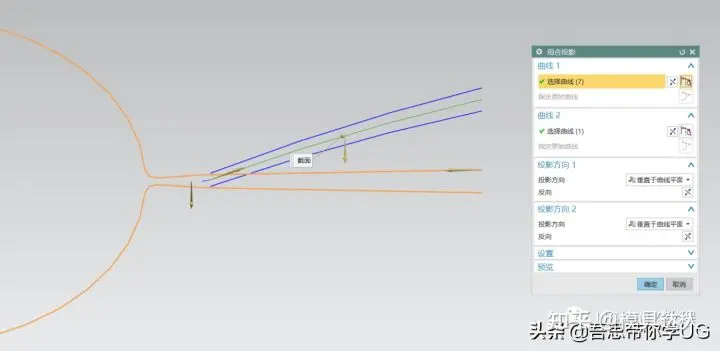

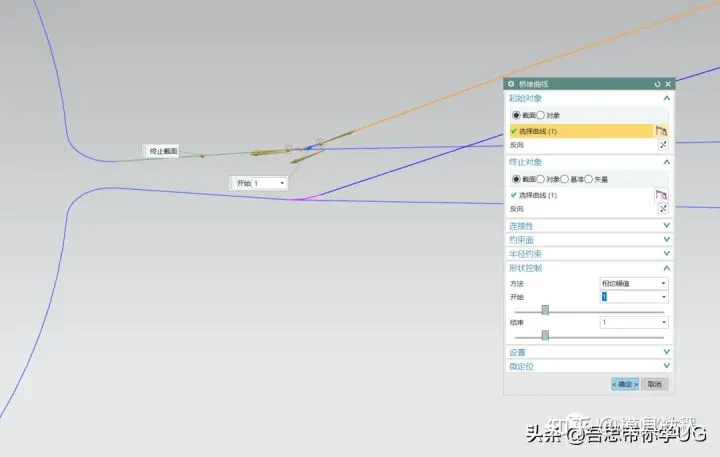

3、这里弯曲的地方用组合投影命令做出来，为了方便之后做出管道，所以并不是全部 都投影，而是用桥接曲线命令把这里的线条流畅的接顺

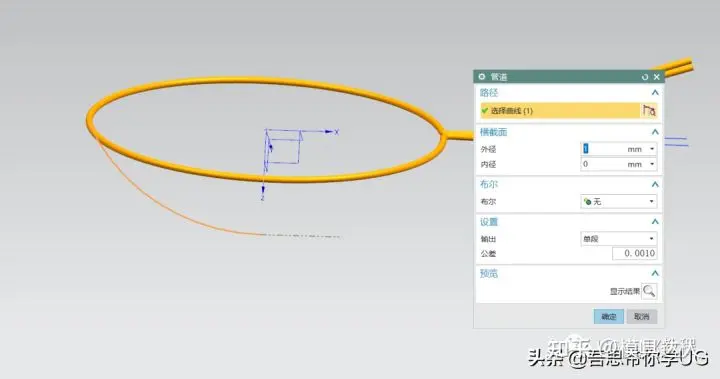

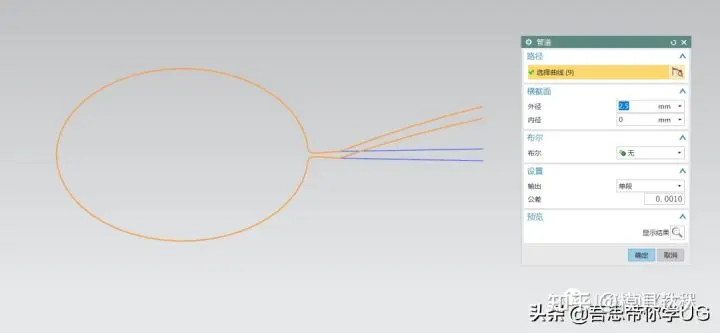

4、线段完成后做一个2.5mm管道，直接一步完成

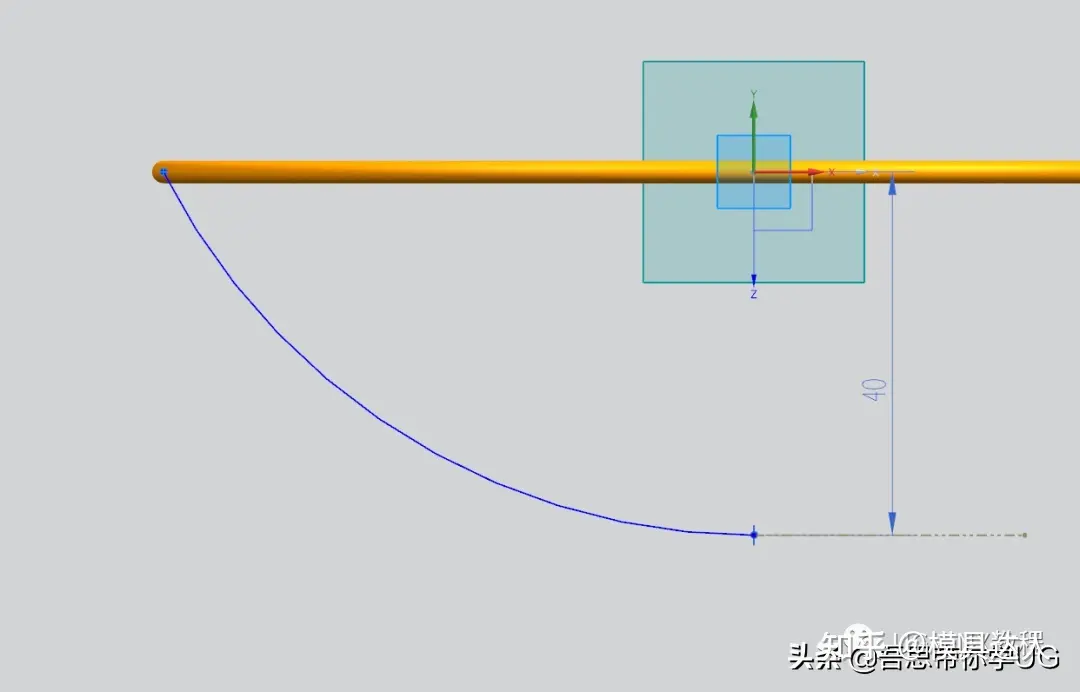

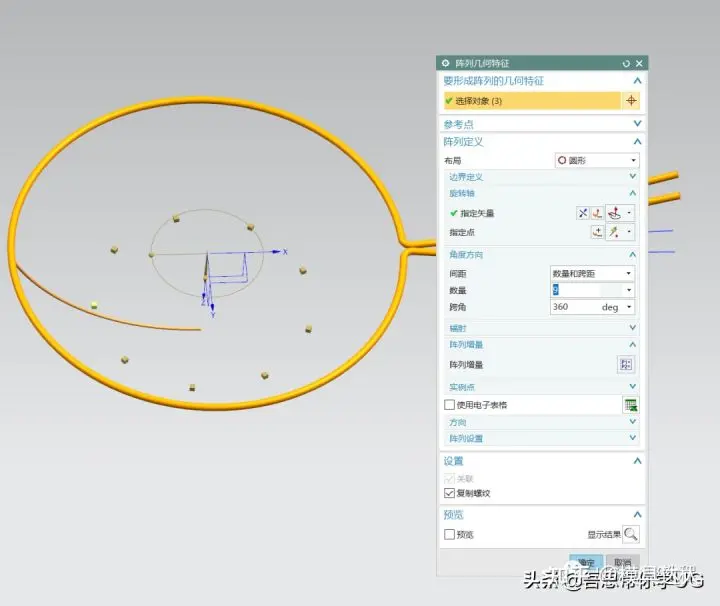

5、接着我们来做楼上兜底的部分，在XOZ平面绘制出轮廓草图，做出管道后阵列管道

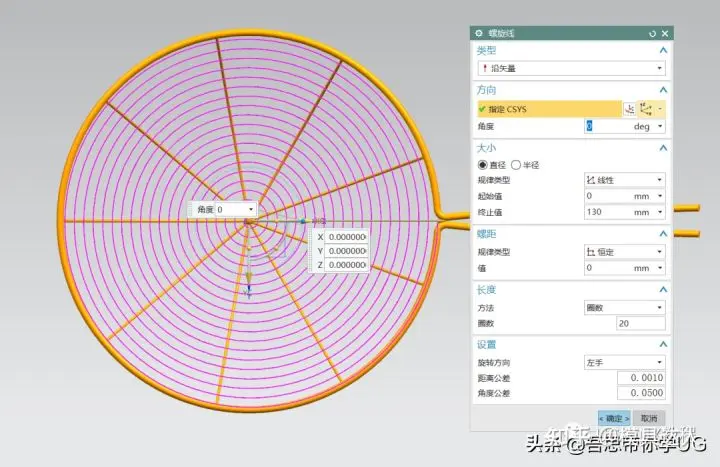

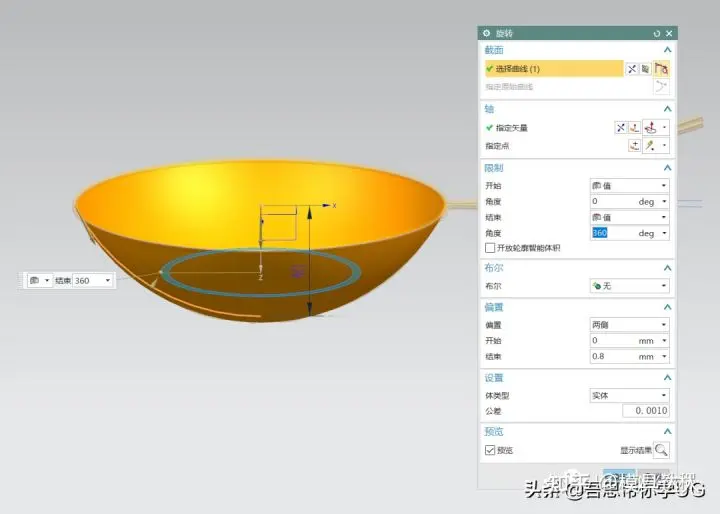

6、接下来继续做兜底的部分，这一步可以先把步骤5的草图线条做一个旋转，然后根据旋转体的大小用螺旋线命令做一个平面的螺纹样式

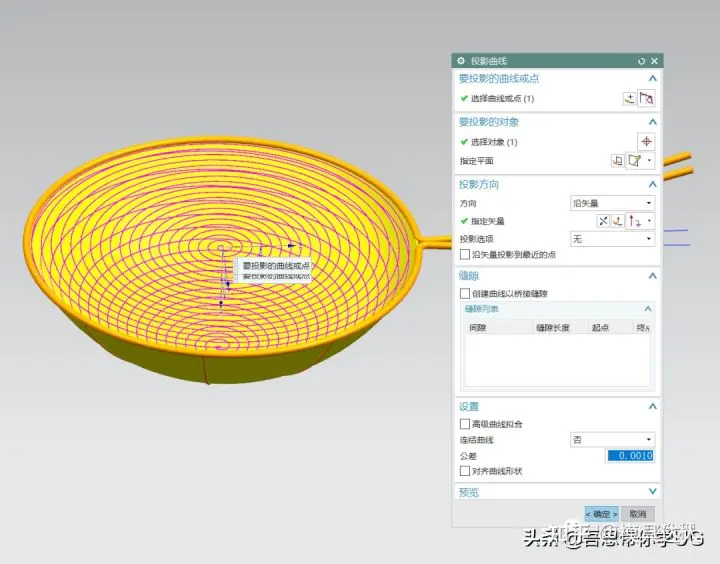

7、把做好的螺旋线投影到旋转体的弧面上，接着就可以用删除体命令删除掉旋转体了

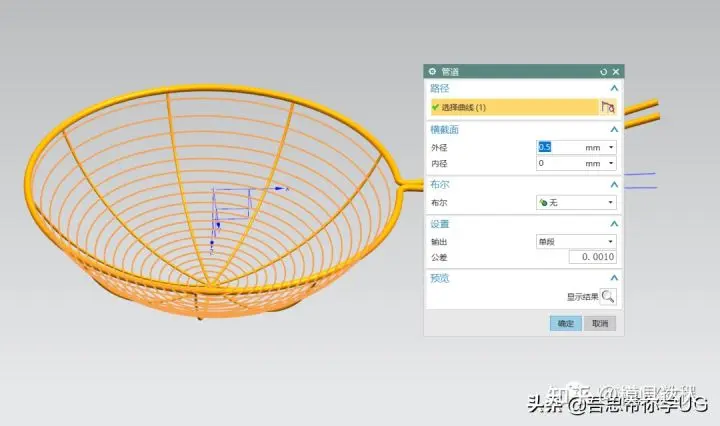

8、投影完成后的线条也做一个管道，这个管道会比较细

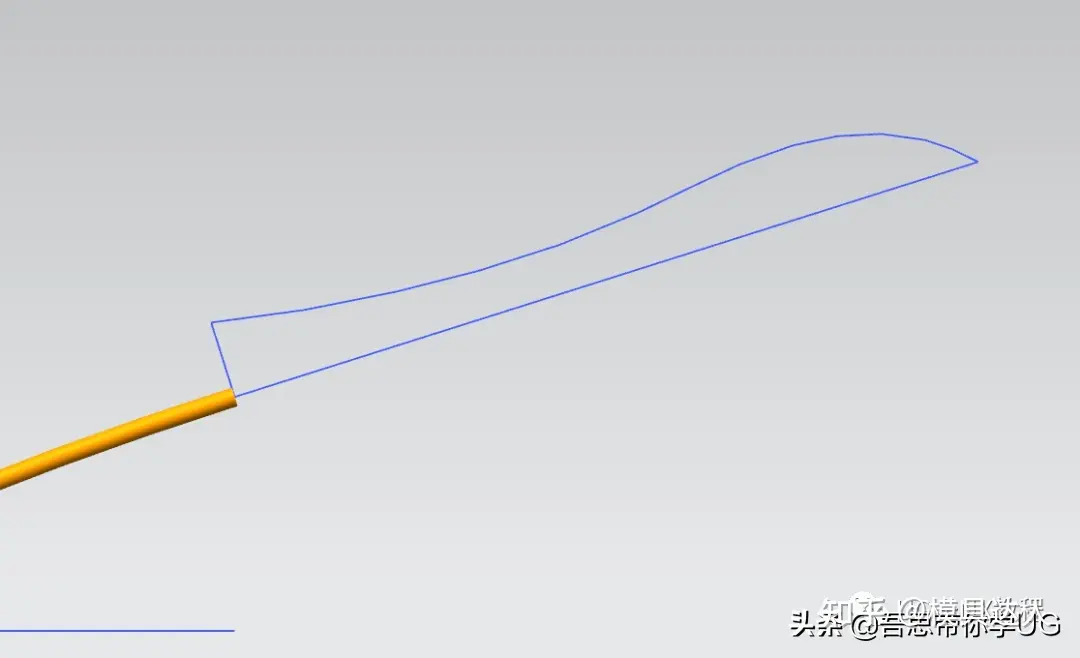

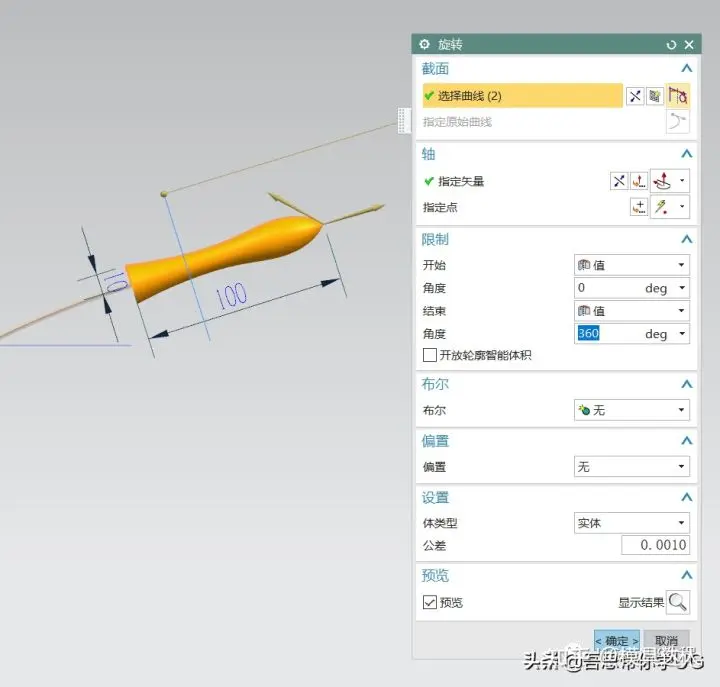

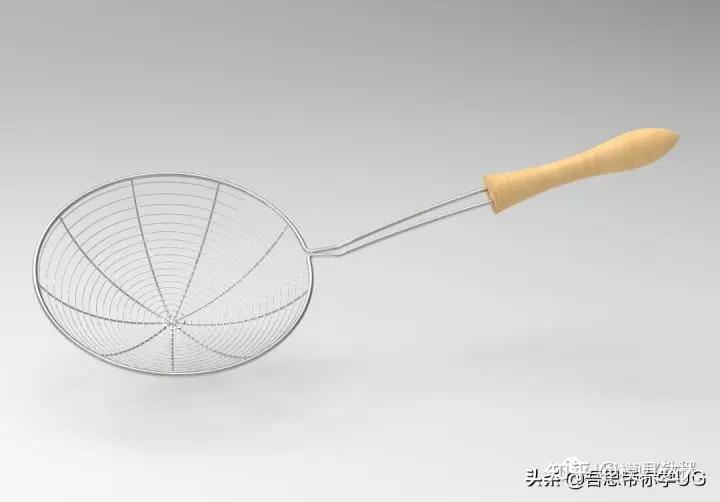

9、最后一步手柄的部分，我们稍微偷个小懒，直接在XOZ平面绘制手柄的草图然后进行旋转，这个漏勺的整体就算完成了！

这种一看就会的简单模型作为平时的消遣也是个不错的选择，各位小后半有空的话也 来做一个玩玩吧！
