UG/NX实物建模：点外卖送的勺子模型制作

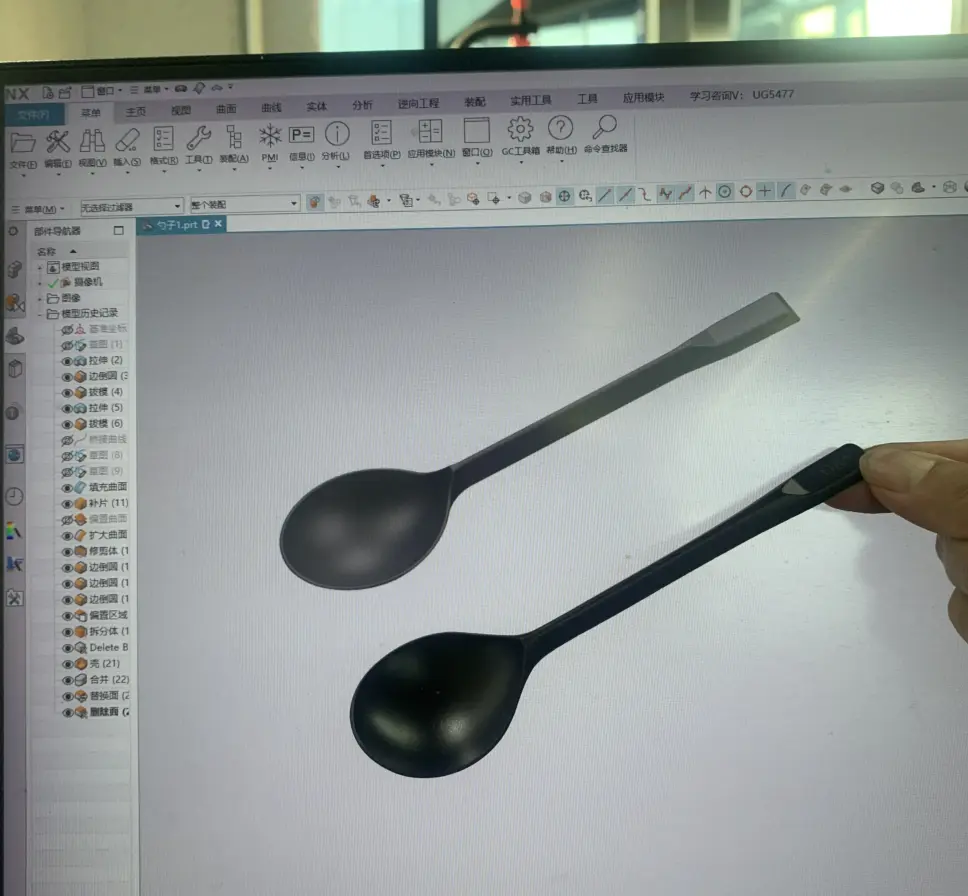

生活中处处可见产品，那对于这种有实物的产品我们如何根据实物绘制出三维模型呢？最好的方法肯定是用扫描仪进行扫描，得出3D扫描数据后再对其进行逆向建模，那没有扫描仪的话就要用到咱们今天说的这个方法了，方法不难，但是思路很重要哦~

建模过程：

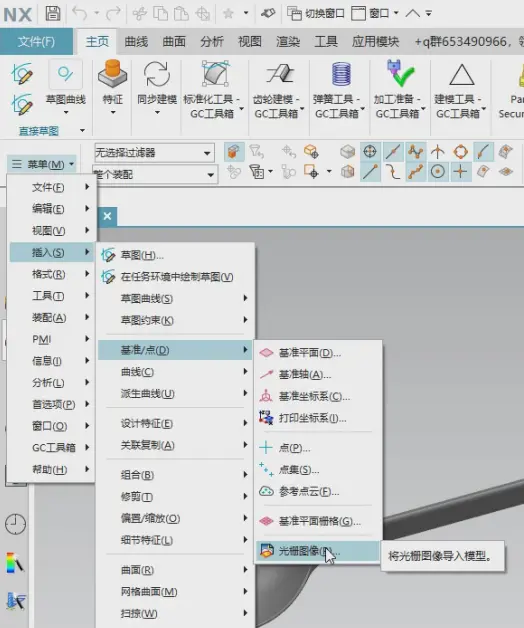

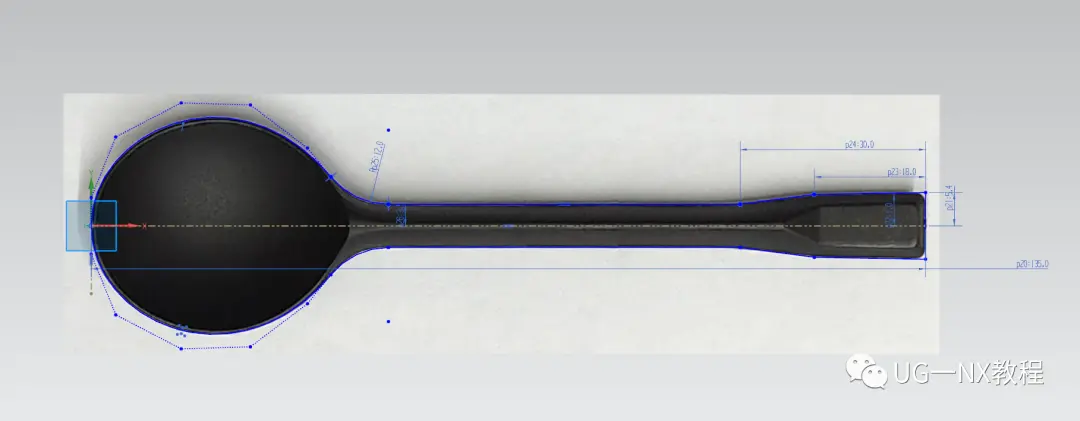

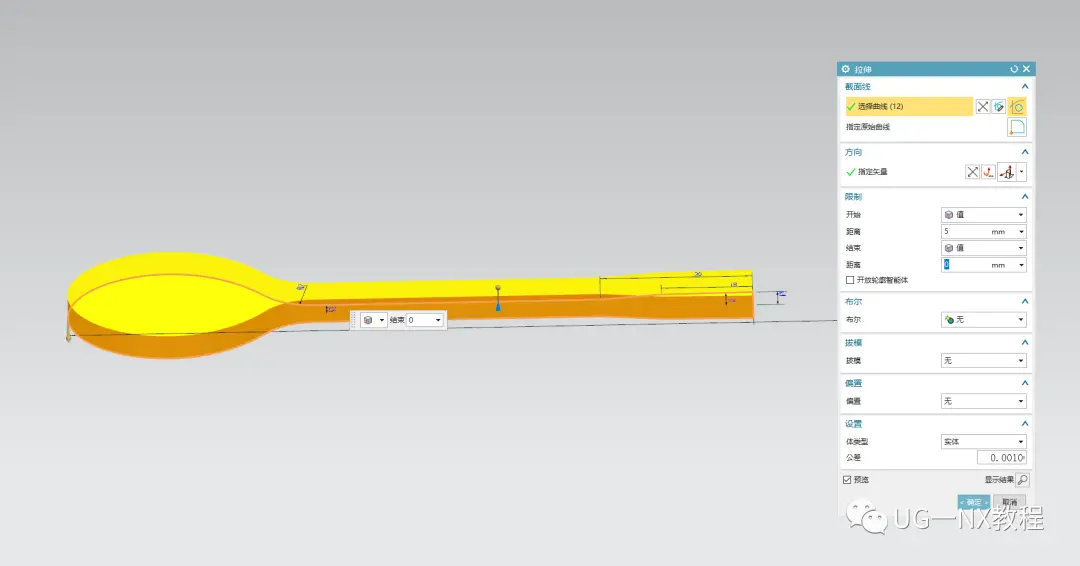

1、打开UG后，点击菜单-插入-基准/点-导入光栅图像，调节至合适的大小后，再创建草图绘制勺子的轮廓线条，并做拉伸处理

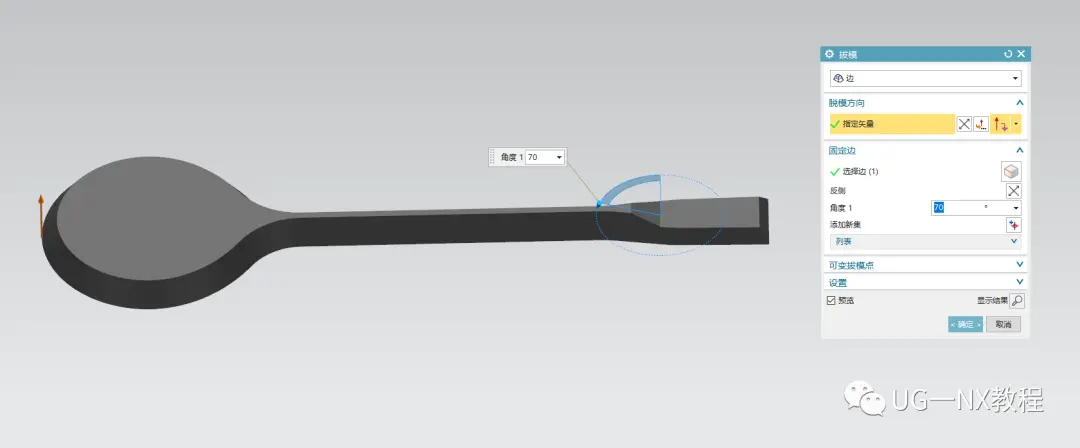

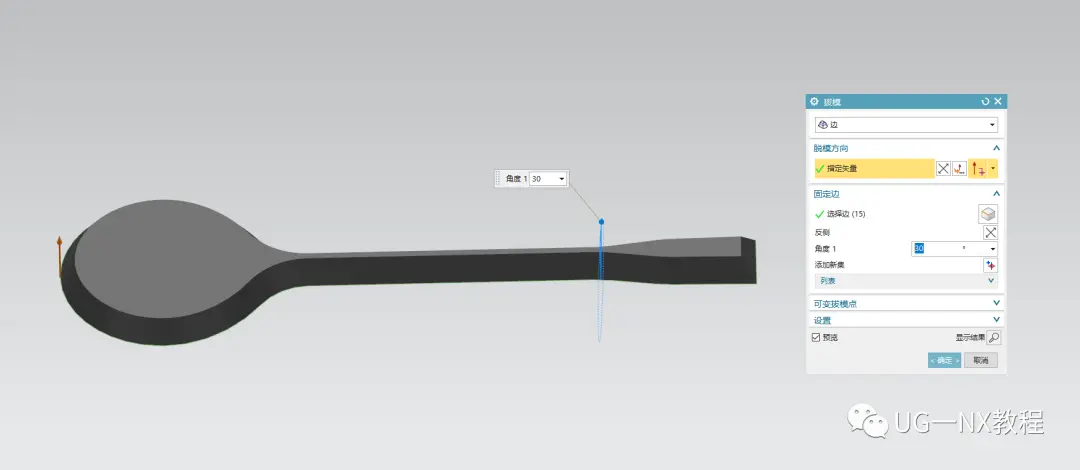

2、对拉伸体做一个拔模，尾部端面的拔模角度略小于四周的拔模角度

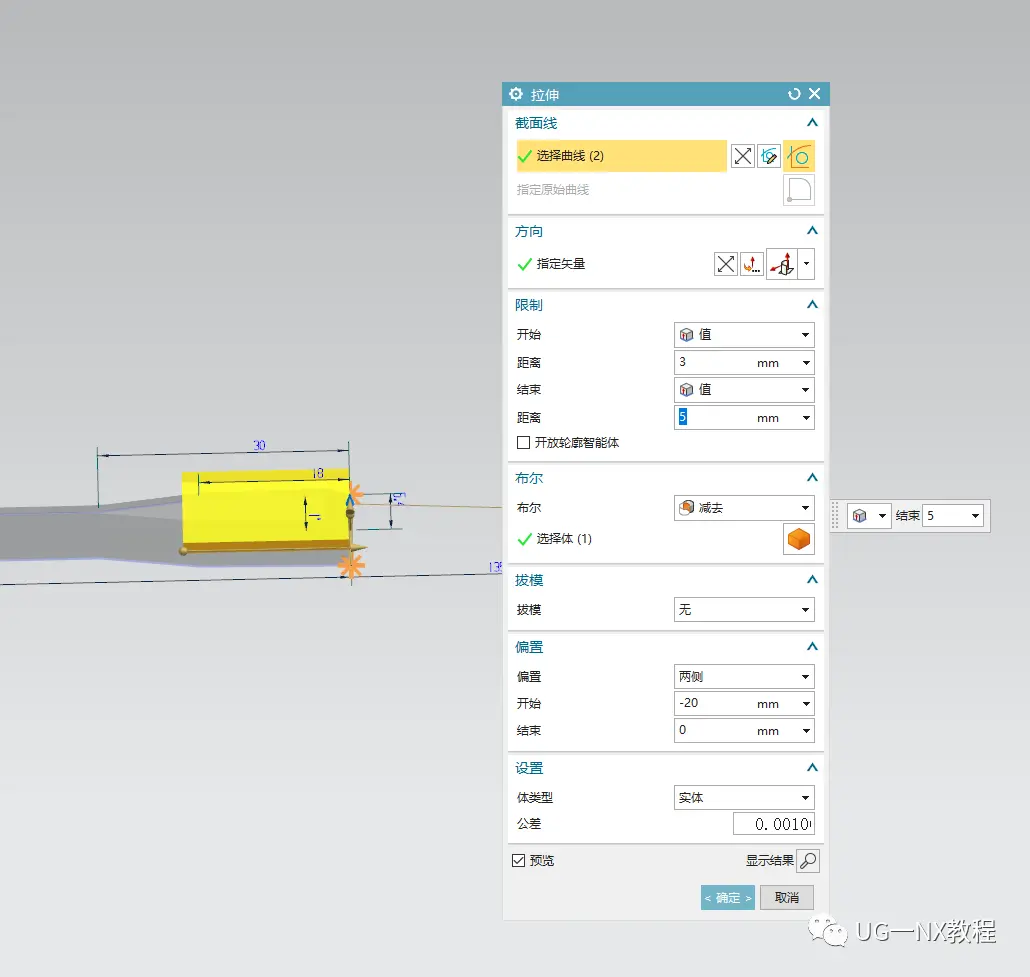

3、在勺子的尾部位置再拉伸一个单独的小方块，拉伸出实体后再做求差，完成后也要做个拔模，做斜边的效果

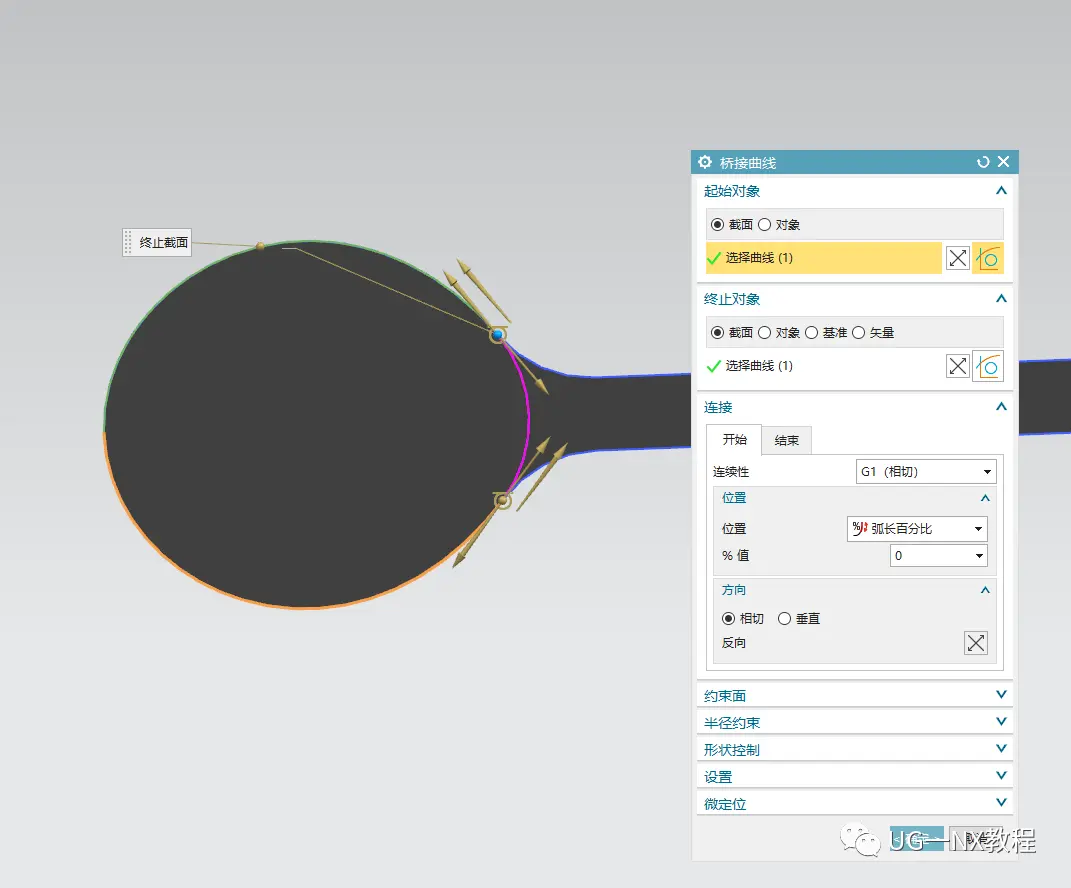

4、翻转到背面，用桥接曲线命令连接勺子头部的样条线，做成一个封闭区域

5、再次创建两个草图，做两条同样高度且交叉的圆弧线，这一步即使为了勺子的曲面而搭建的框架

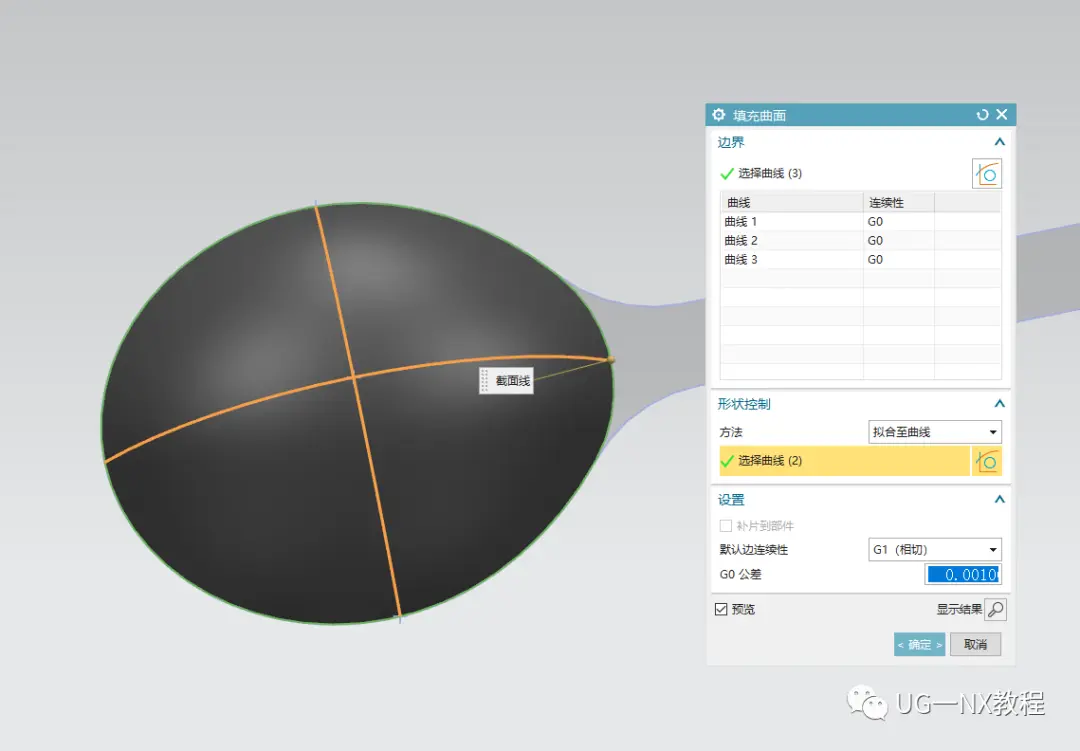

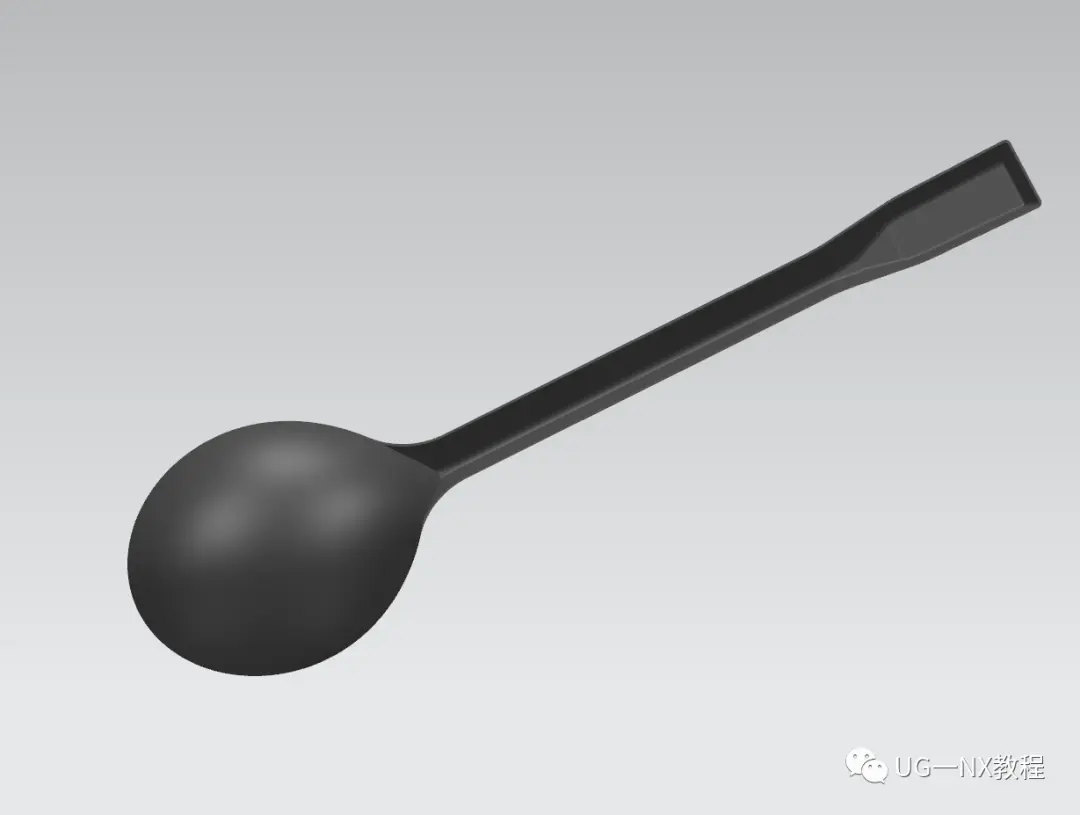

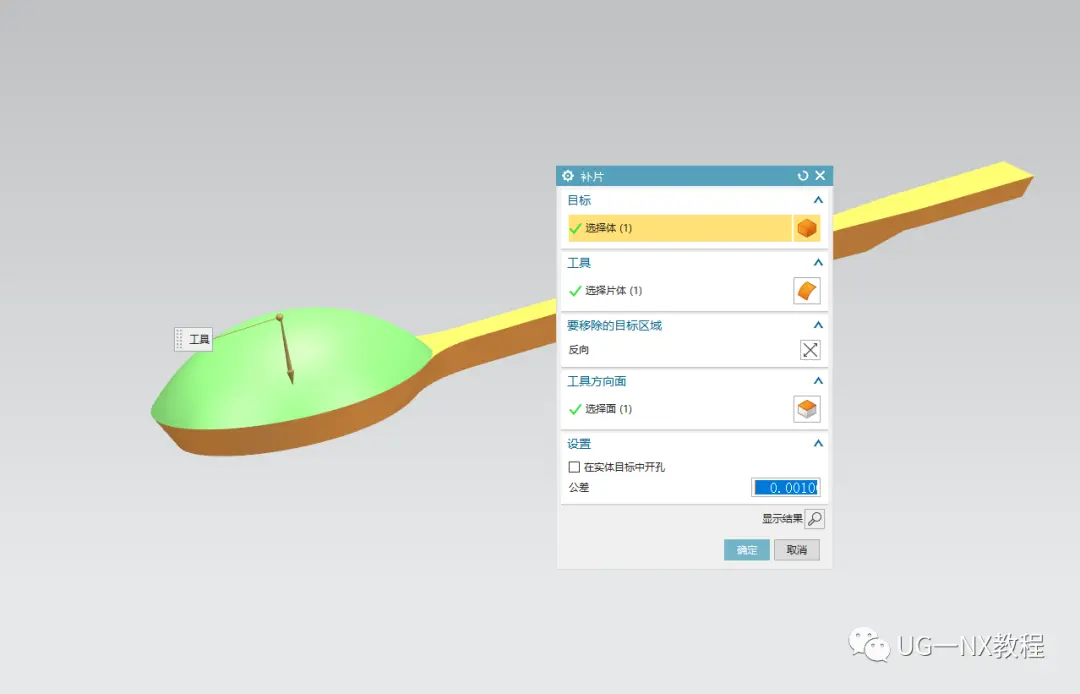

6、直接使用填充曲面一步搞定这里的面，然后使用补片命令，把它做成一个实体

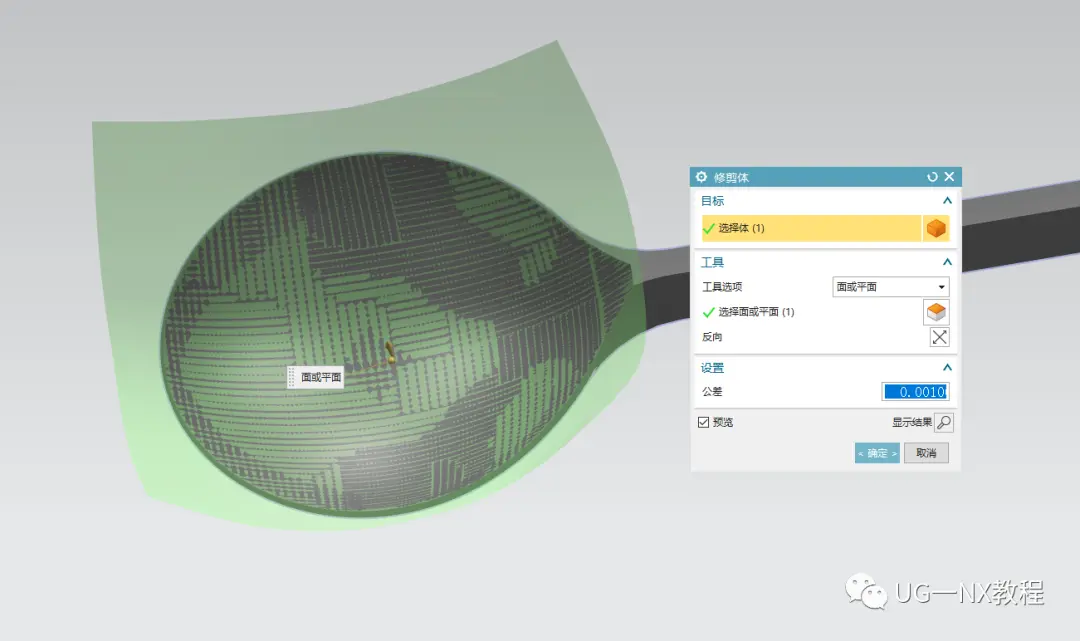

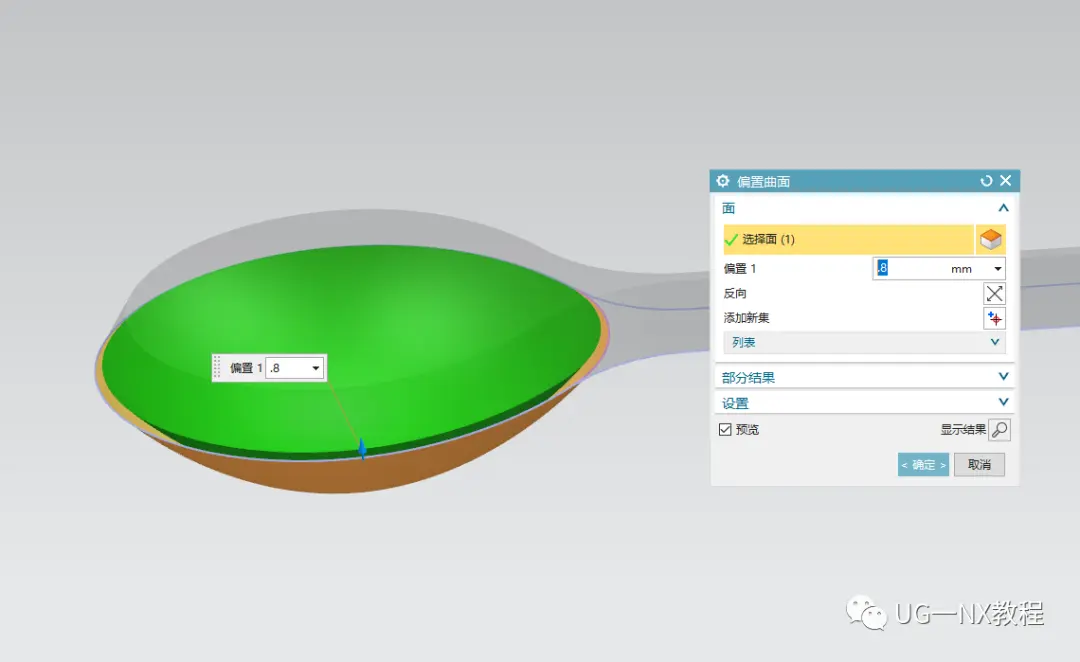

7、接着来绘制勺子内部的面，这里我们先把填充曲面做的底部面偏置一点，然后使用扩大命令扩大曲面，曲面超过实体即可，然后直接修剪实体

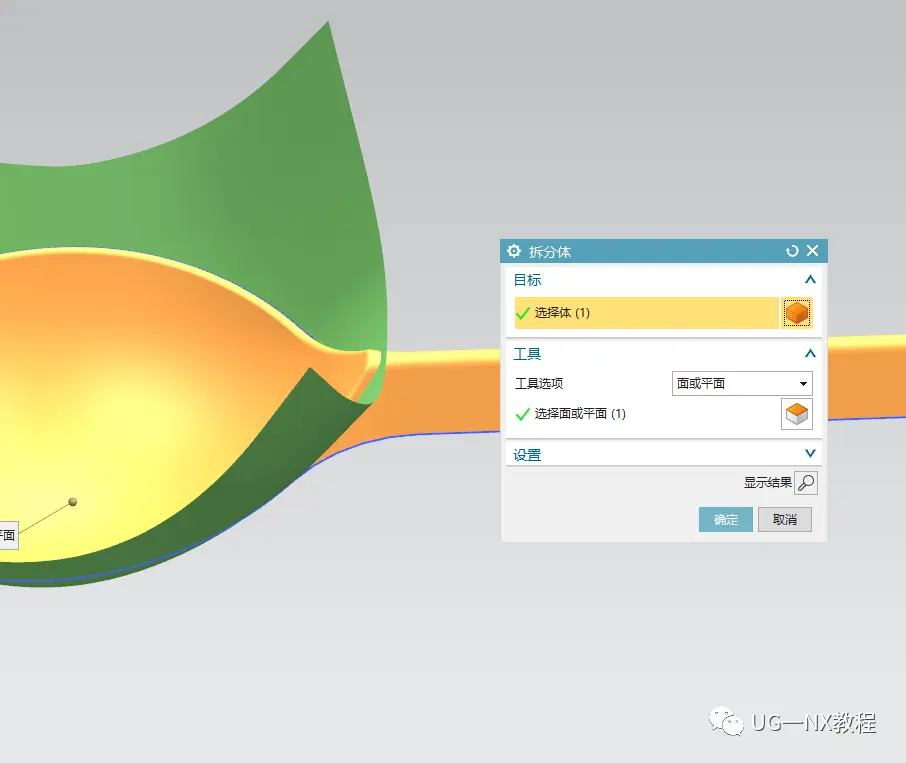

8、再将扩大的曲面偏置回来，对勺子柄把的部分进行一次修剪，使勺子的头部和握把分成两个实体

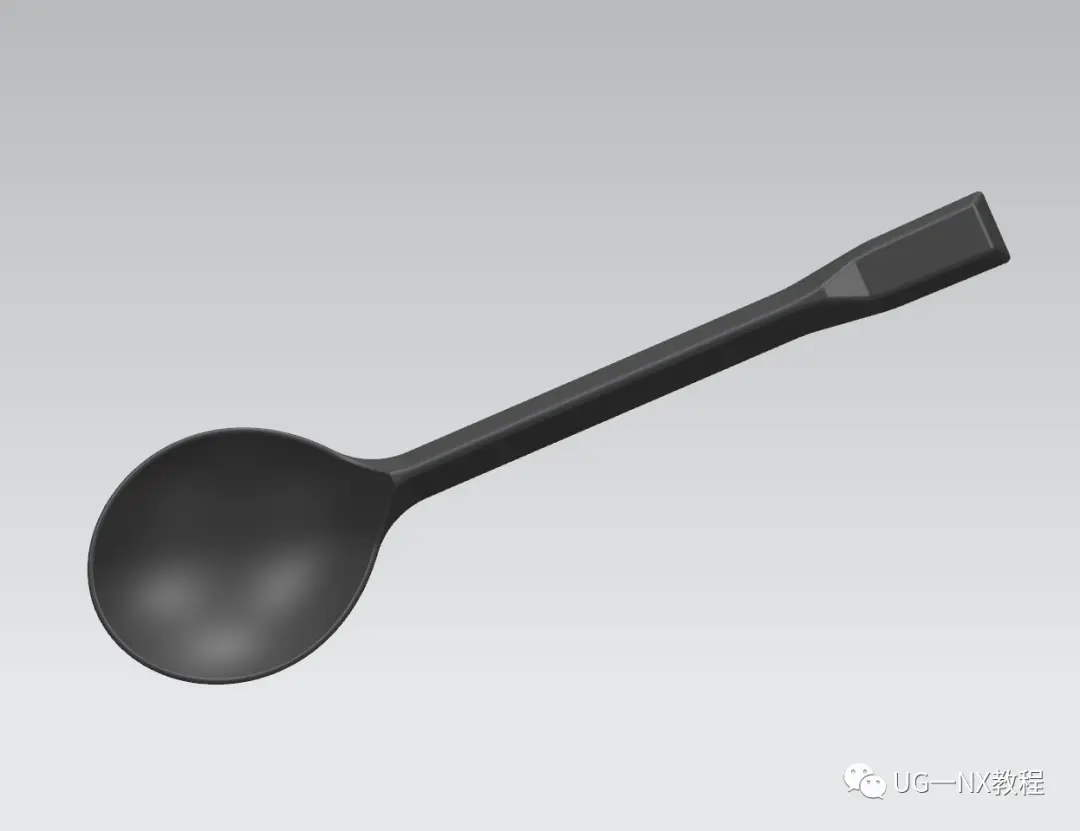

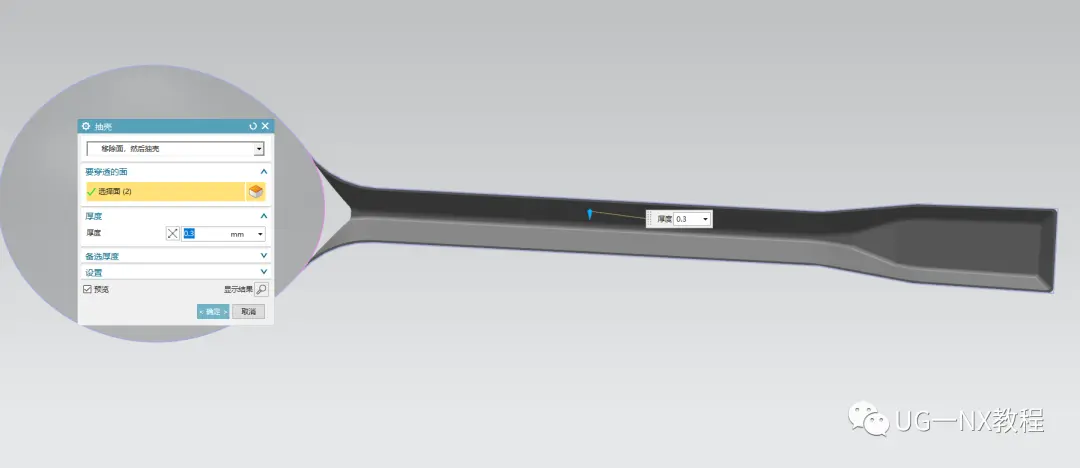

9、完成后直接进行已出面抽壳就可以啦~

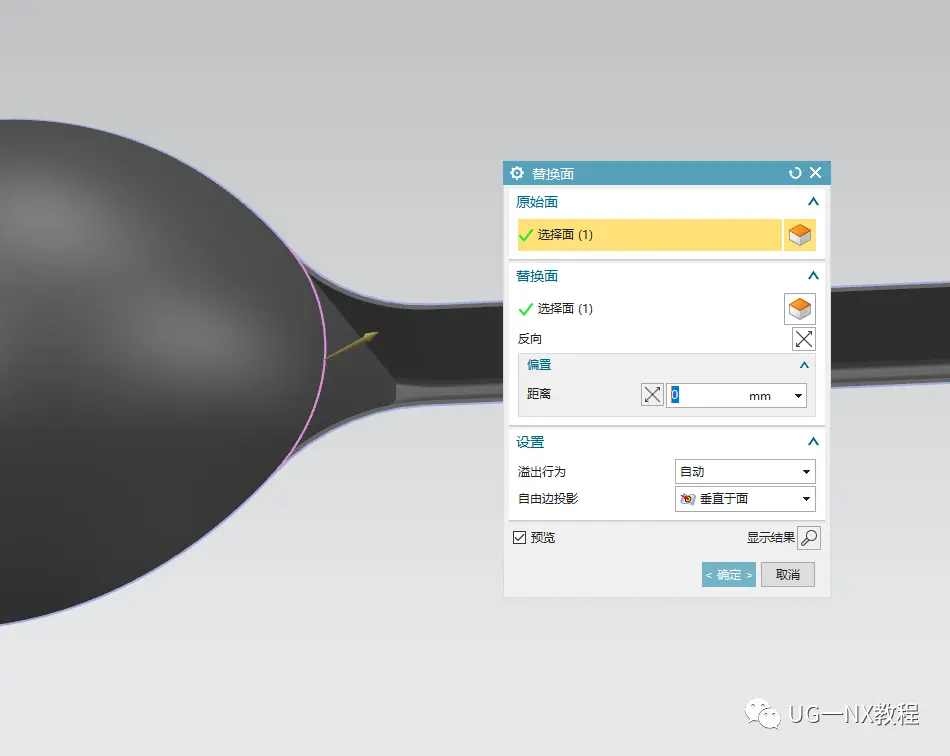

10、最后再求和做成整体，再用替换面消除台阶就完成了

把所有的锐边都倒个圆角后，这个简单的勺子样式就搞定啦~
