一个罐子的外面有波纹状的花纹，这种样式如何绘制？还有所有花纹在罐口处都趋于平整，这种渐消面的样式又要如何做？来看看今天的曲面案例，你能从中能够学到多少方法呢？
建模过程：
1、首先绘制一个这样的草图，用艺术样条命令绘制如下曲线
2、用做好的曲线旋转90度做成片体，接着使用移动对象或者阵列命令，原地复制一份
3、然后在XZ平面（或任意侧面）创建一根斜线，然后沿轴线方向投影到面上
4、在另一侧斜面创建草图，把罐子身上不用变化的区域绘制出来，罐口的地方也要切出一小段，同样绘制完成后沿轴线方向投影到面上

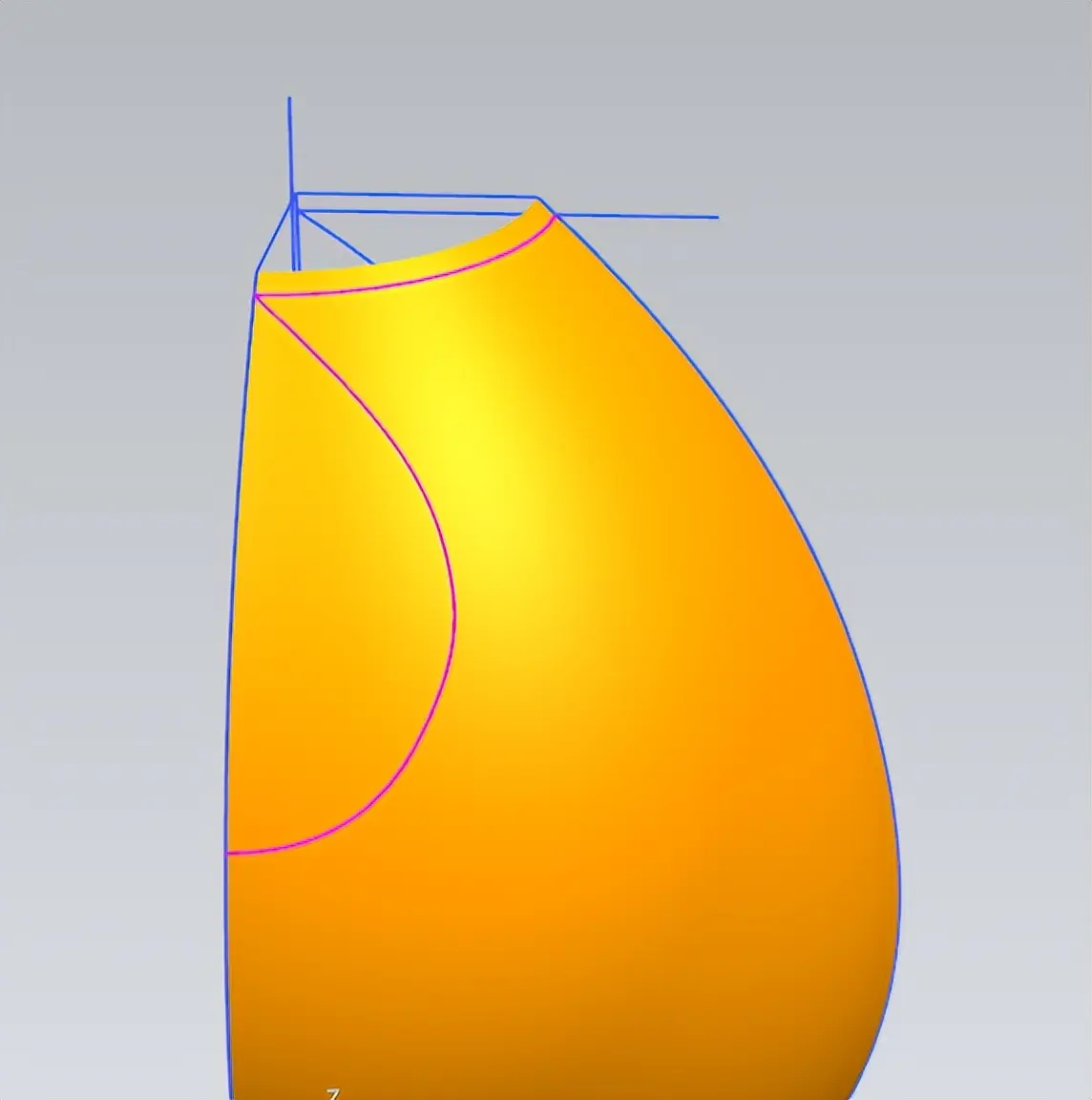

5、用修剪片体命令，利用刚刚投影在面上的线，修剪成下图的样式
6、在与步骤5相同的平面上，利用复制片体的边做一个点集分布，按照图中设置做出均匀的点分布，然后删除复制的片体
7、继续绘制草图，利用刚刚做好的均布点集，使用圆弧线连接起来
8、拉伸草图做出辅助面片体，为了曲面的光顺这里直接给辅助面倒圆角
9、直接使用通过曲线网格命令，按照四边区域的做法一步完成曲面的部分
10、与之前修剪的片体做缝合后，相接的地方同样做倒圆角处理
11、删除不需要的片体后，通过镜像几何体命令，分两步得出整体样式
12、缝合所有片体后，用加厚命令做成实体
这样一个带曲面、渐消面的波纹罐子就算是完成啦，不知道各位小伙伴们都学会了吗？
