UG/NX建模挑战：自行车坐垫的复杂曲面绘制技巧

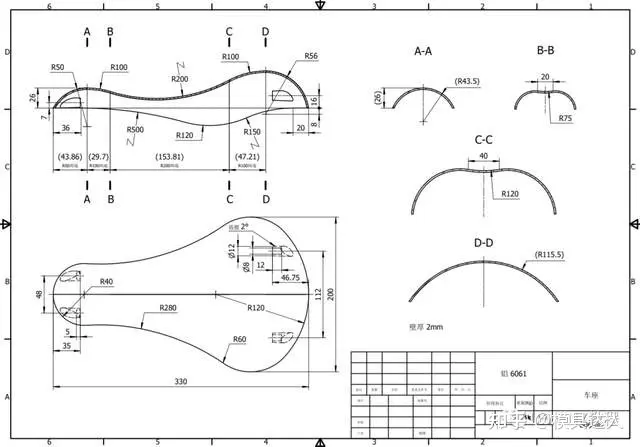

之前给大家发过一些多零件的产品图纸，不知道小伙伴们有没有去完成它，其中就有自行车的图纸，今天我们来绘制这个自行车的曲面坐垫，看看如何建模！

【免费UG学习资料、全版本安装包、练习图纸，免费领取点击文章末尾链接】

建模过程：

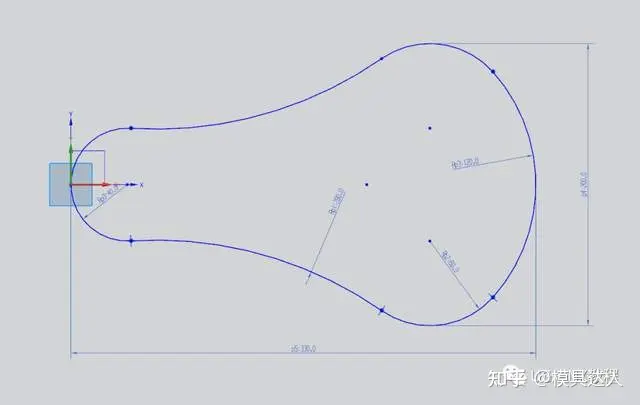

1、打开UG后，在XOY平面绘制图纸中的俯视图样式

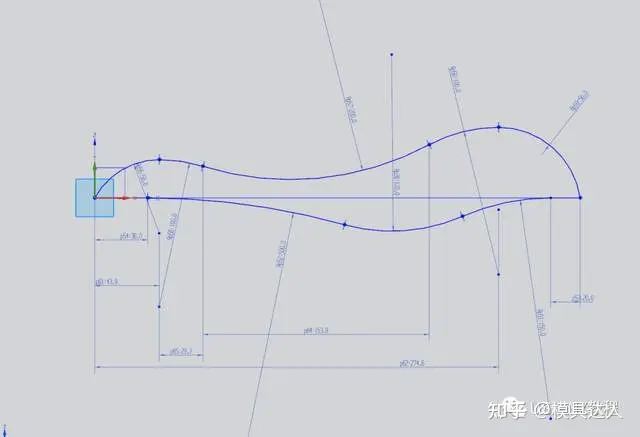

2、在XOZ平面绘制图纸中的侧视图样式

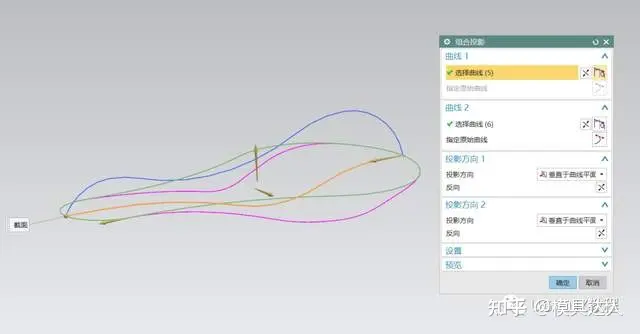

3、用组合投影这个命令，把模型真正的轮廓边给做出来

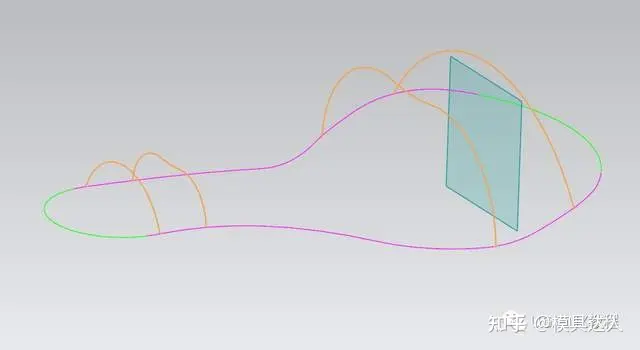

4、依照图纸中的截面视图，分别创建基准面，然后绘制图中A-A、B-B、C-C、D-D的草图样式

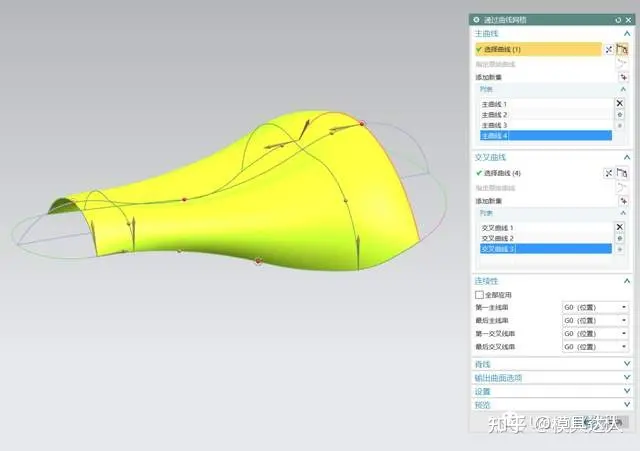

5、然后用通过曲线网格这个命令，先做出中间的大面

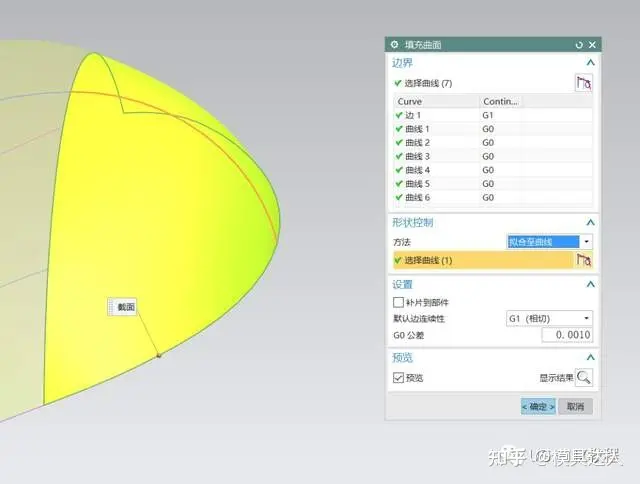

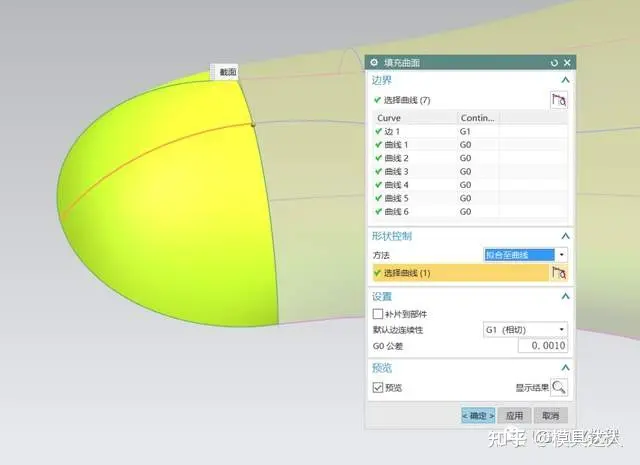

6、前段和末端的曲面区域，希望简单做一下的用填充曲面命令做就行，方法选择拟合值曲线

稍微复杂一点的也可以继续用网格曲面来做，只不过要在已做好的填充面上先修剪出一个小的圆形片体，形成四边区域后再用网格把四边区域给补上

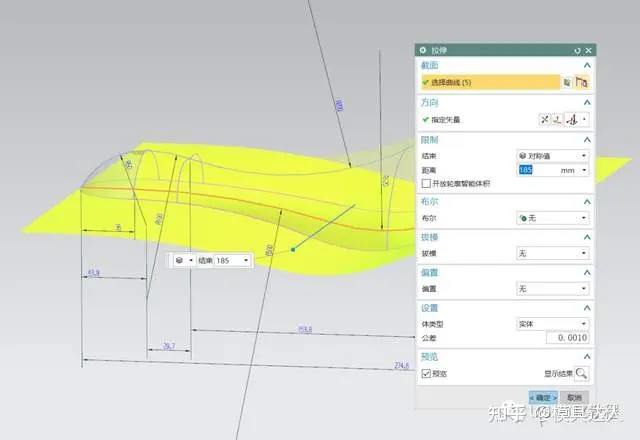

7、拉伸侧视图的下半部分的曲线，做成模型兜底的片体

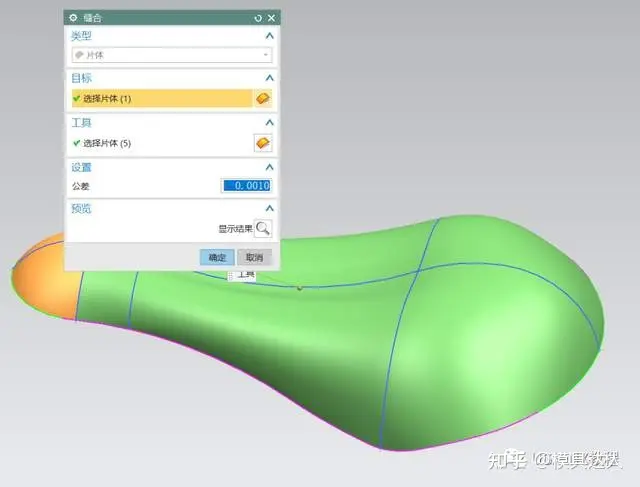

8、用缝合命令来框选片体做成实体

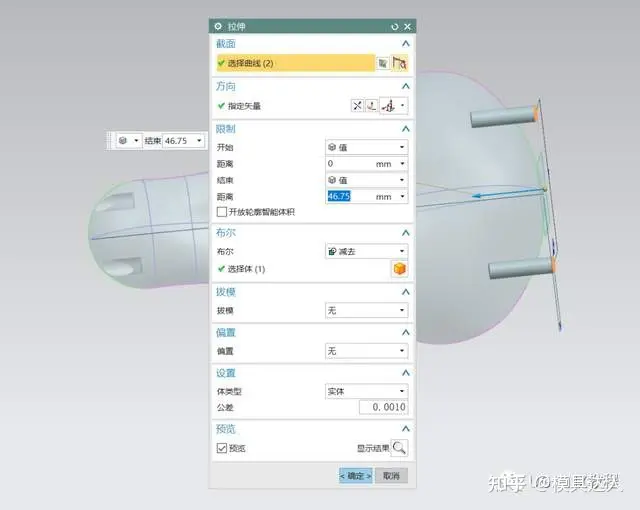

9、接下来就是按图纸所示位置，前后各拉伸圆柱进行求差就行啦

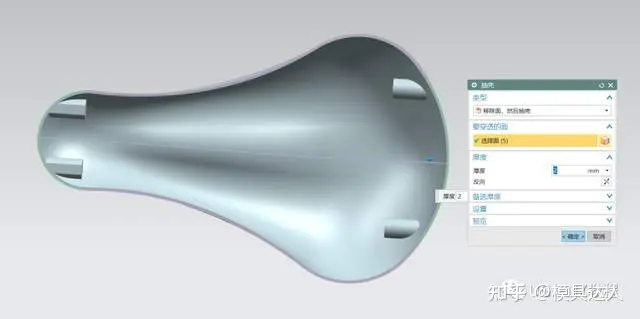

10、最后对底部移除面抽壳

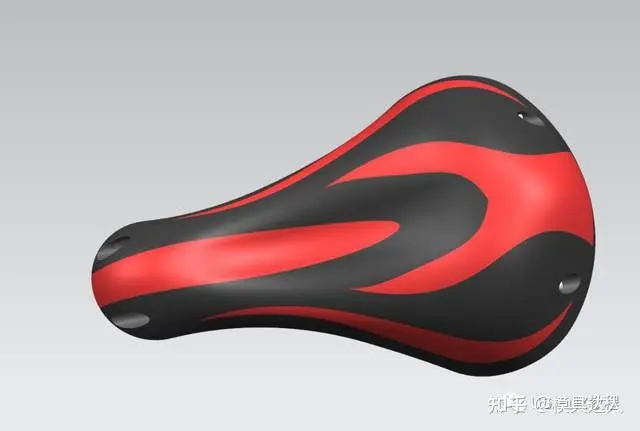

这样模型就完成啦！我们可以用分割面命令把面区域分割一下，然后填上颜色就行啦~
