UG/NX 三叉回旋镖曲面建模案例挑战

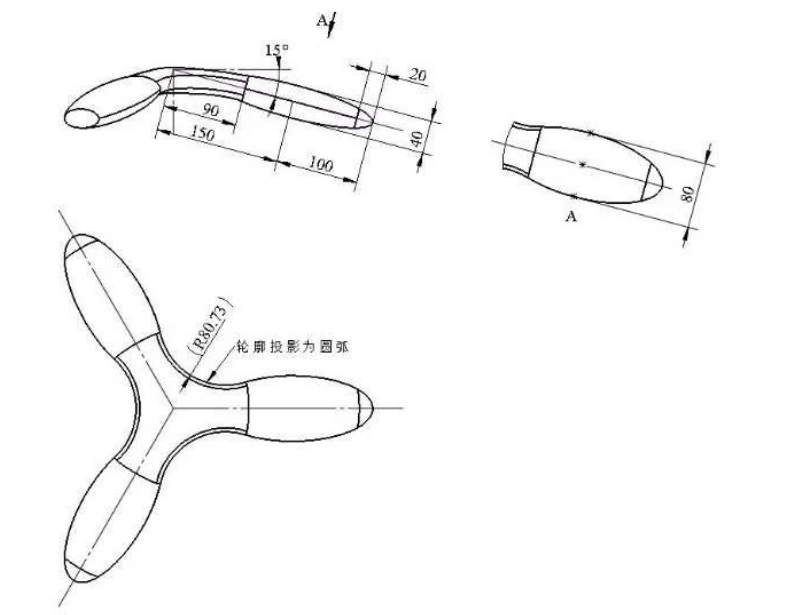

回旋镖大家有玩过吗?就是斜着扔出去还会往回飞的那种飞去来器,原理是:回旋镖的支翼的切面使回旋镖所受的空气升力方向为上升方向,令回旋镖器身稳定。回旋镖和陀螺一样,其转轴绕着直线旋转。升力及稳定性使回旋镖上升,旋轴的转动令回旋镖回飞 。那么今天我们就来根据回旋镖图纸绘制这么个曲面模型.

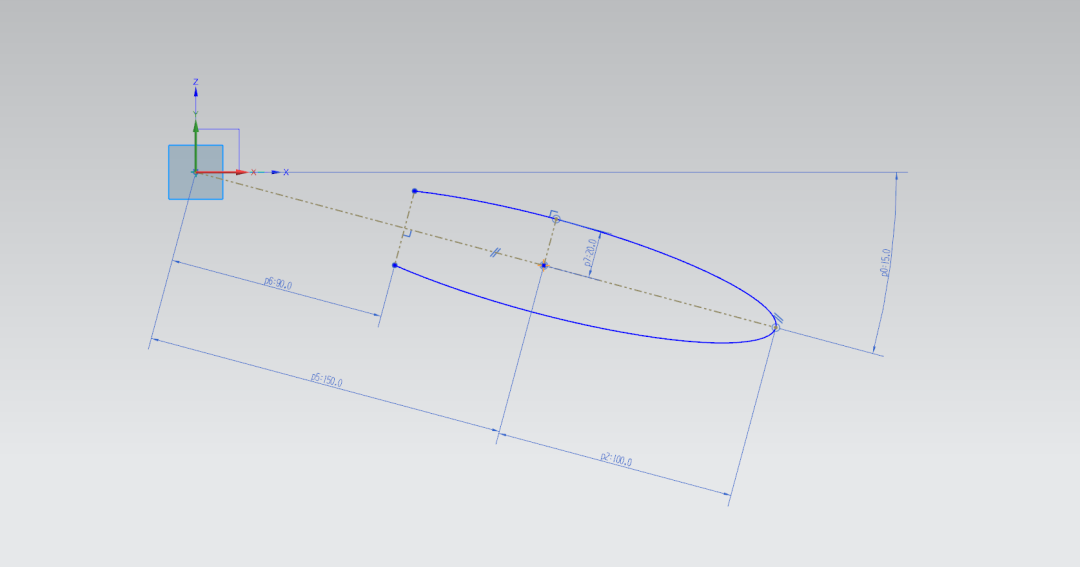

 建模过程:  1.打开UG绘制叶片草图



 2.利用草图1中的参考线创建基准面继续绘制草图

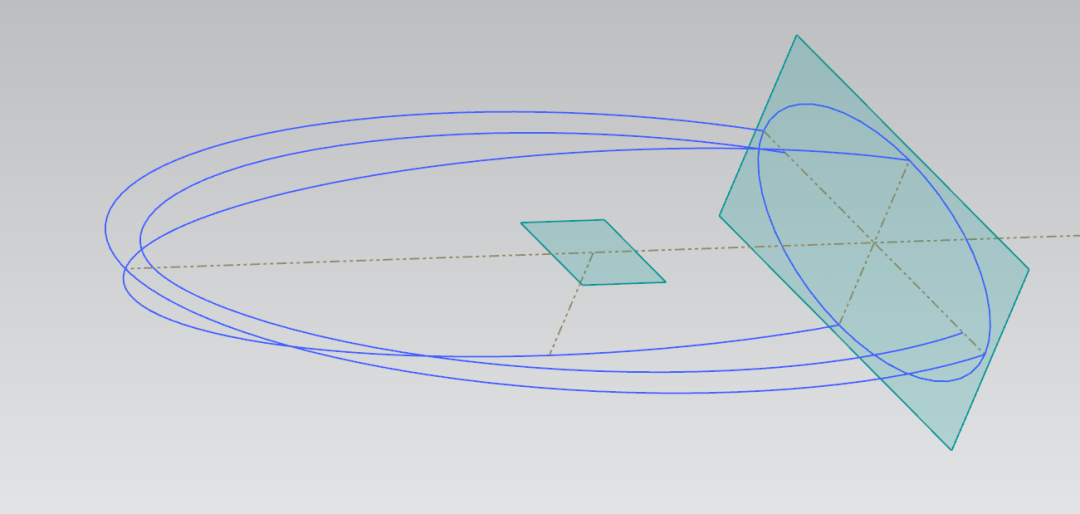

 3.继续创建基准面,绘制一个椭圆做截面



 4.线都做好了就能使用用过曲线网格来做面了

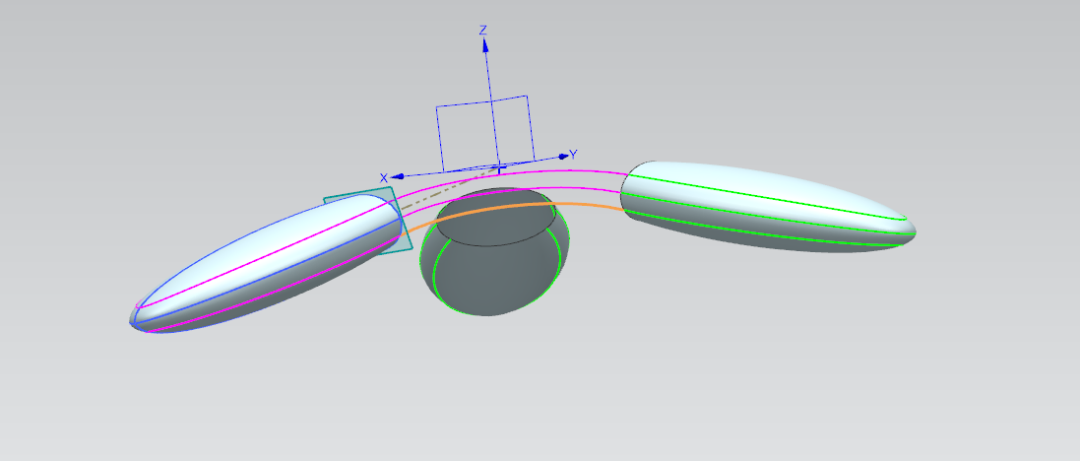

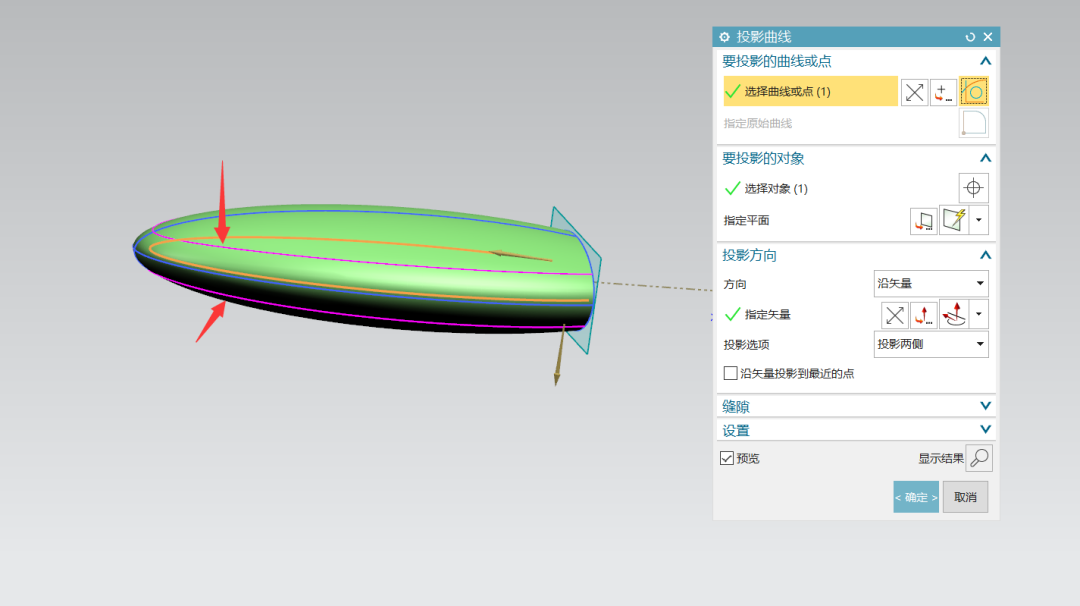

 5.之后我们做接面要用到桥接曲线,这里我们先投影好曲线。

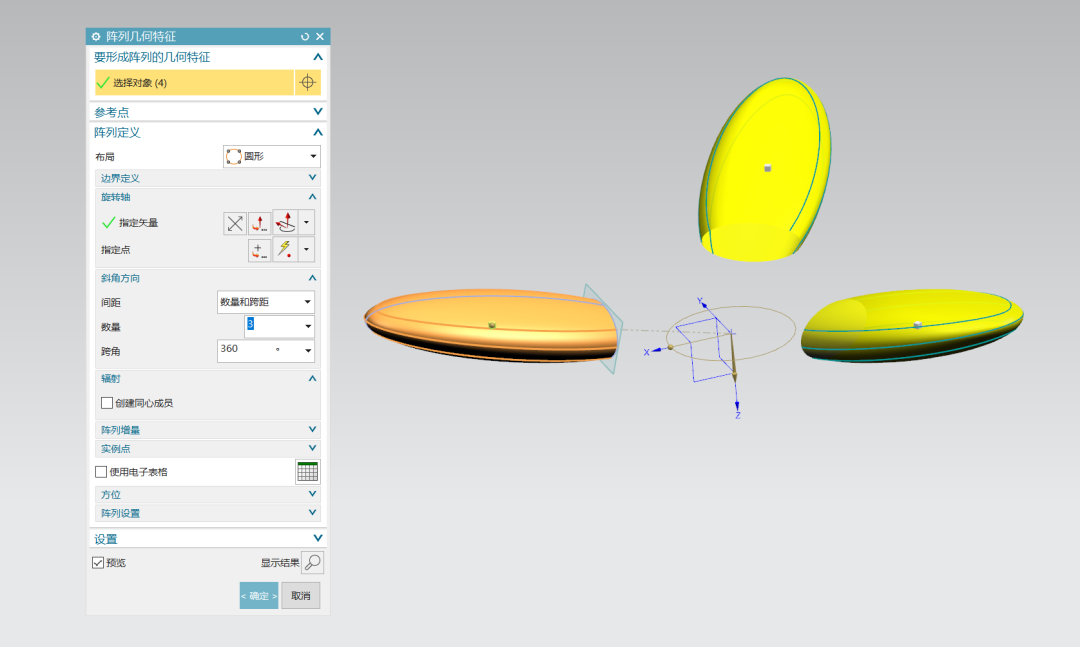

 6.再一起圆形阵列成三份

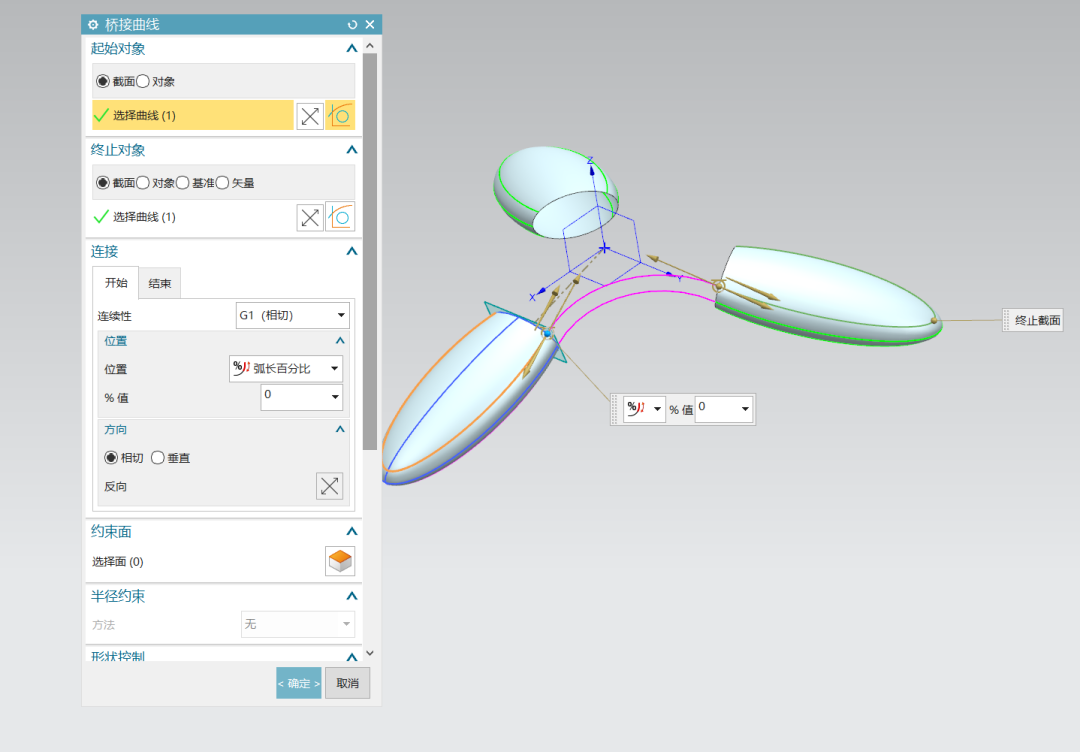

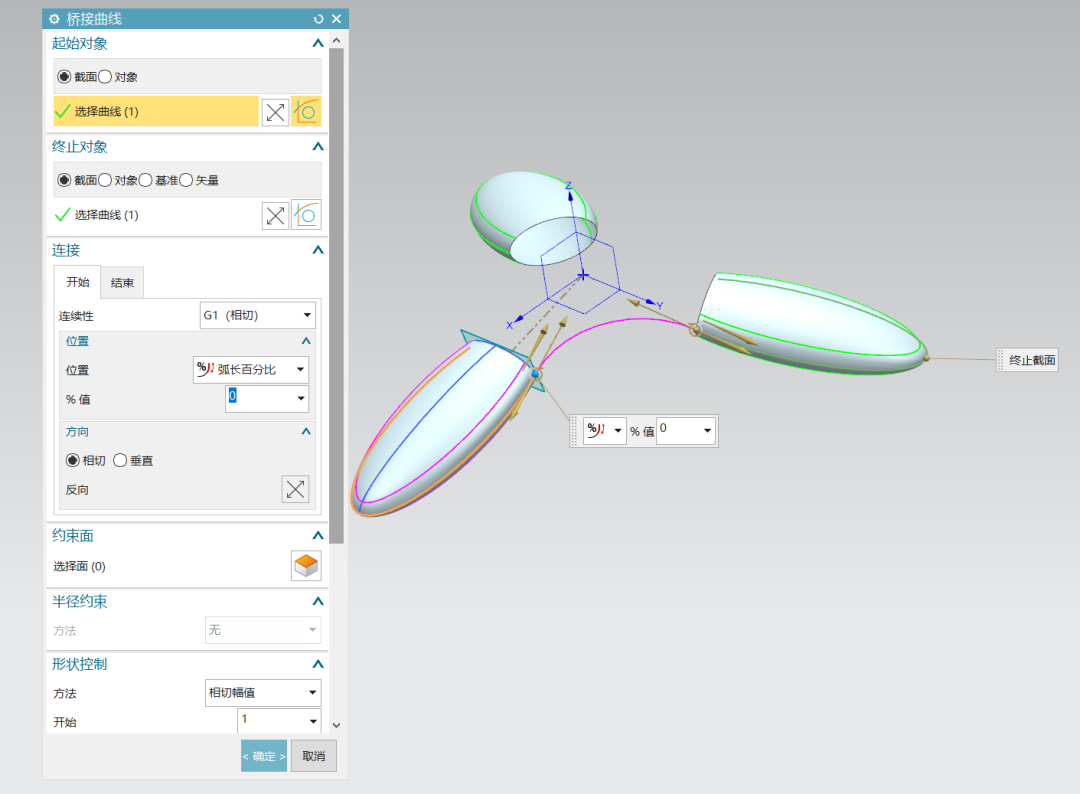

 7.利用投影的曲线绘制三根桥接曲线





 8.利用这三根桥接曲线做曲线网格

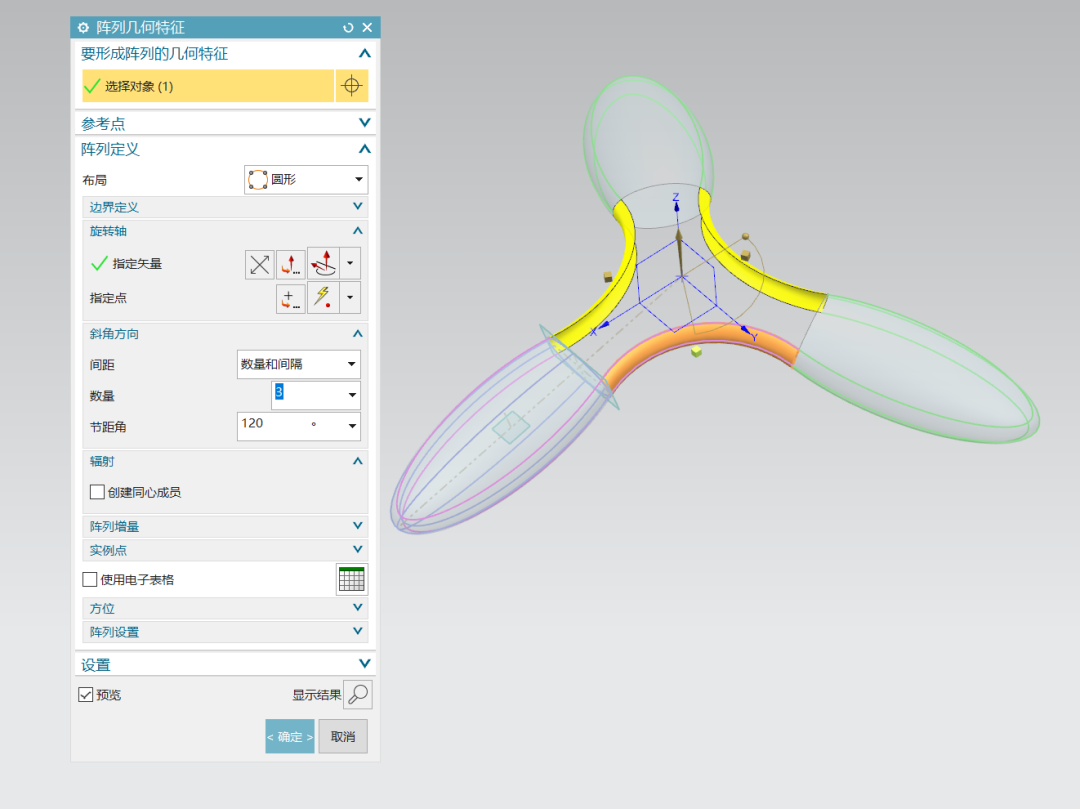

 9.继续阵列成三份

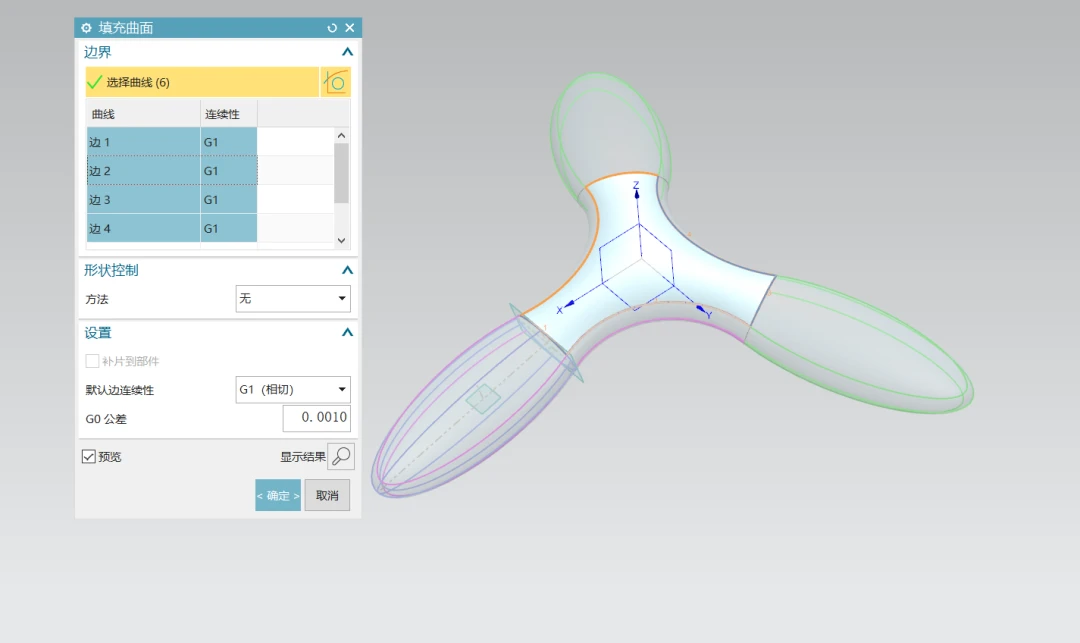

 10.给飞镖剩下的上下两面都用填充曲面补好

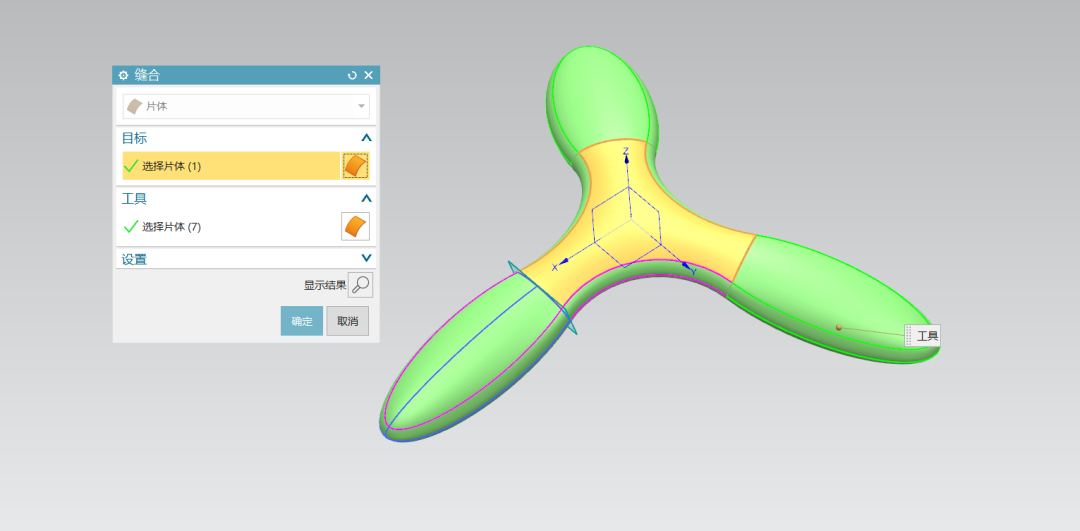

 11.所有面做好后缝合成实体

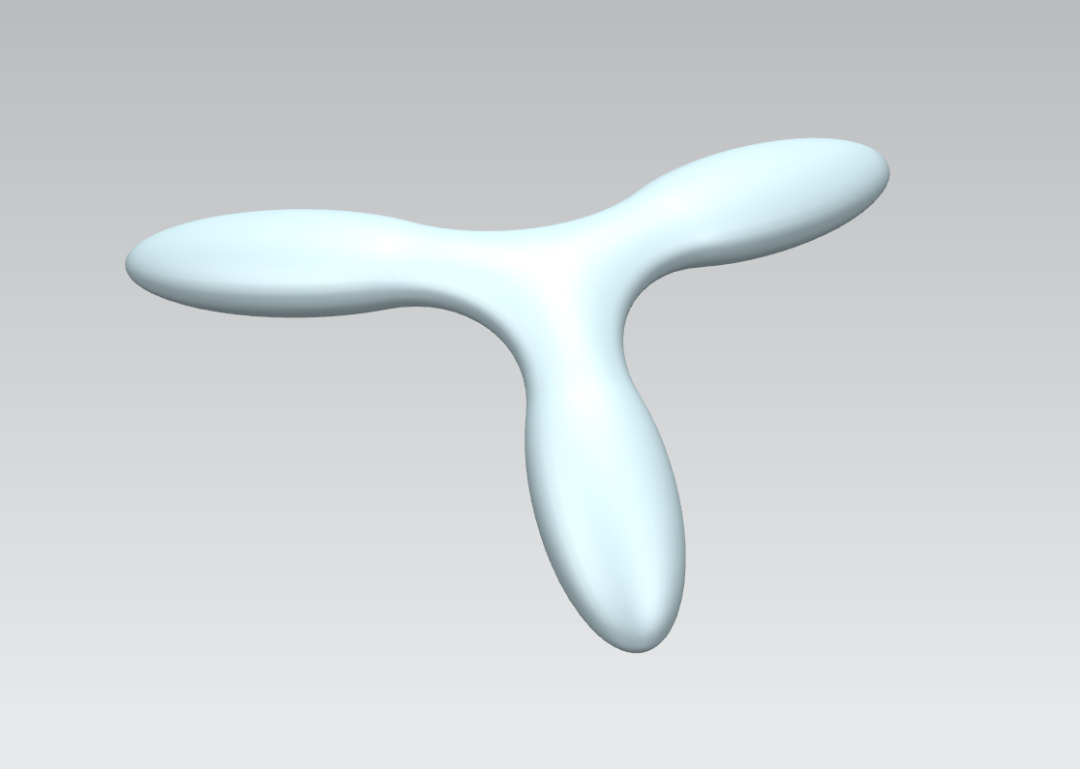

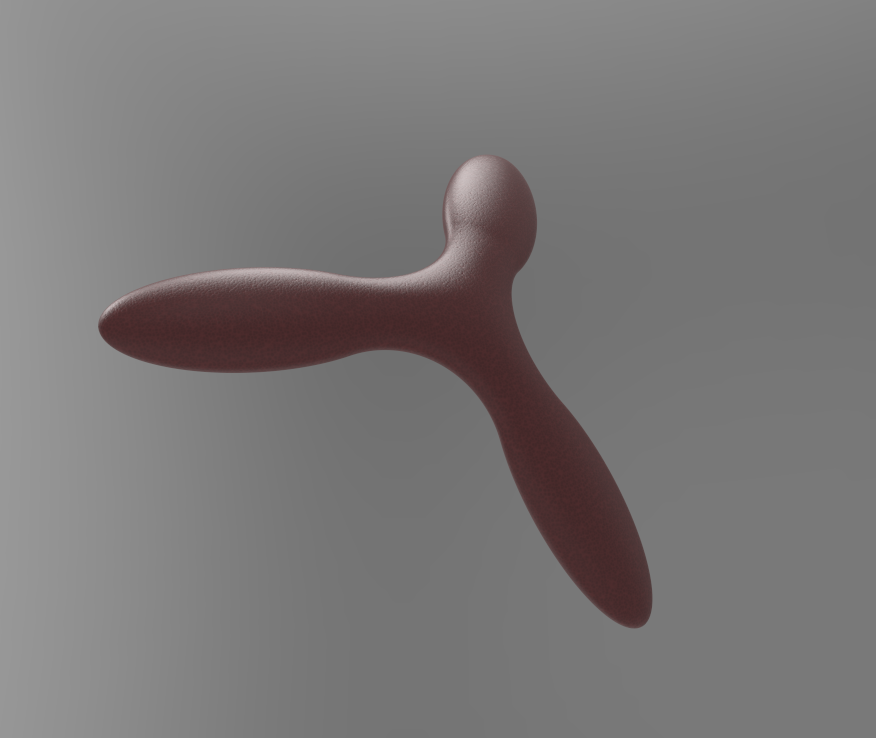

 12.完成
