UG/NX建模挑战：小小辣椒模型制作

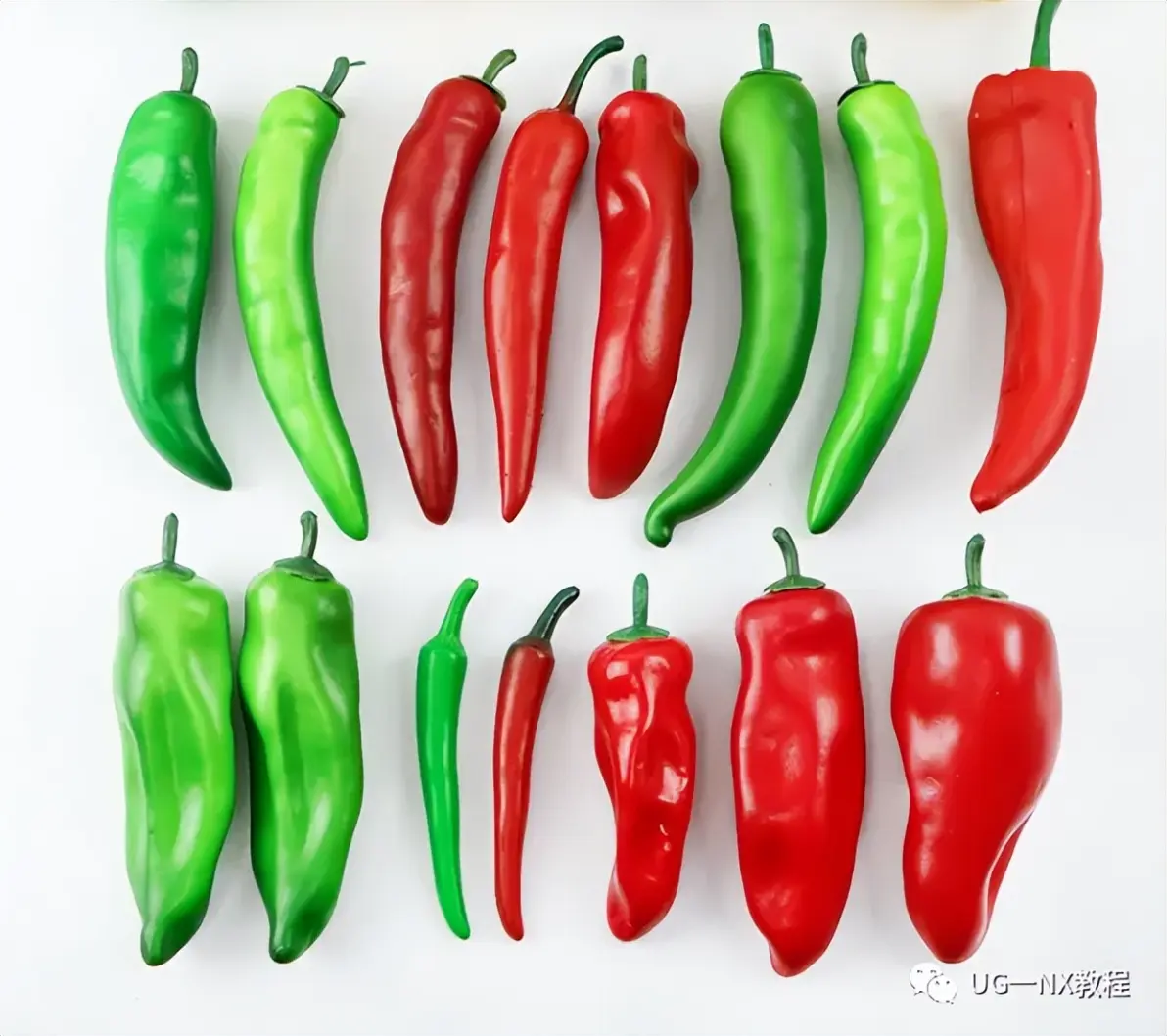

网上有一些看起来做的非常真实的塑料模型，有一些食物的，还有各种蔬菜水果的，那你知道这些模型如何在UG软件中建模吗？

今天就分享一个辣椒的模型，来看看这个大部分几乎都没用过的扫掠思路！

建模过程：

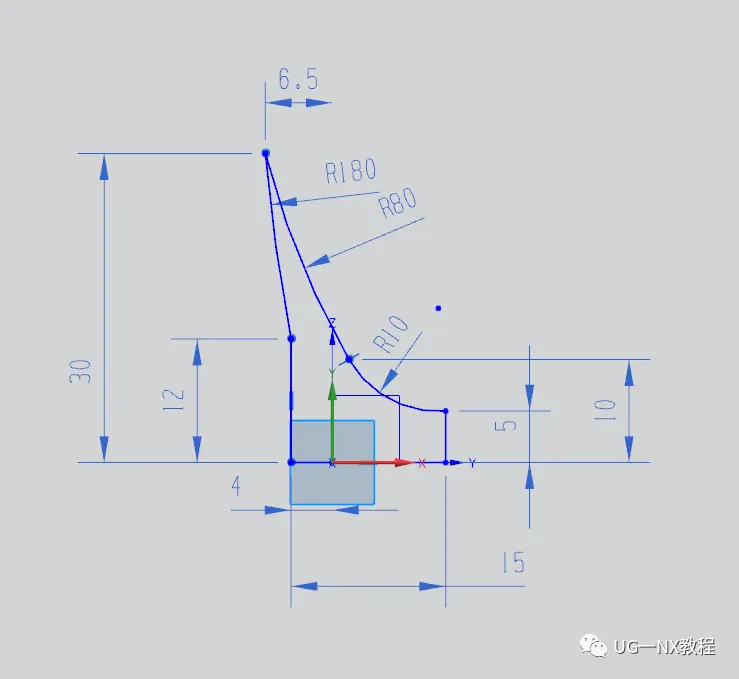

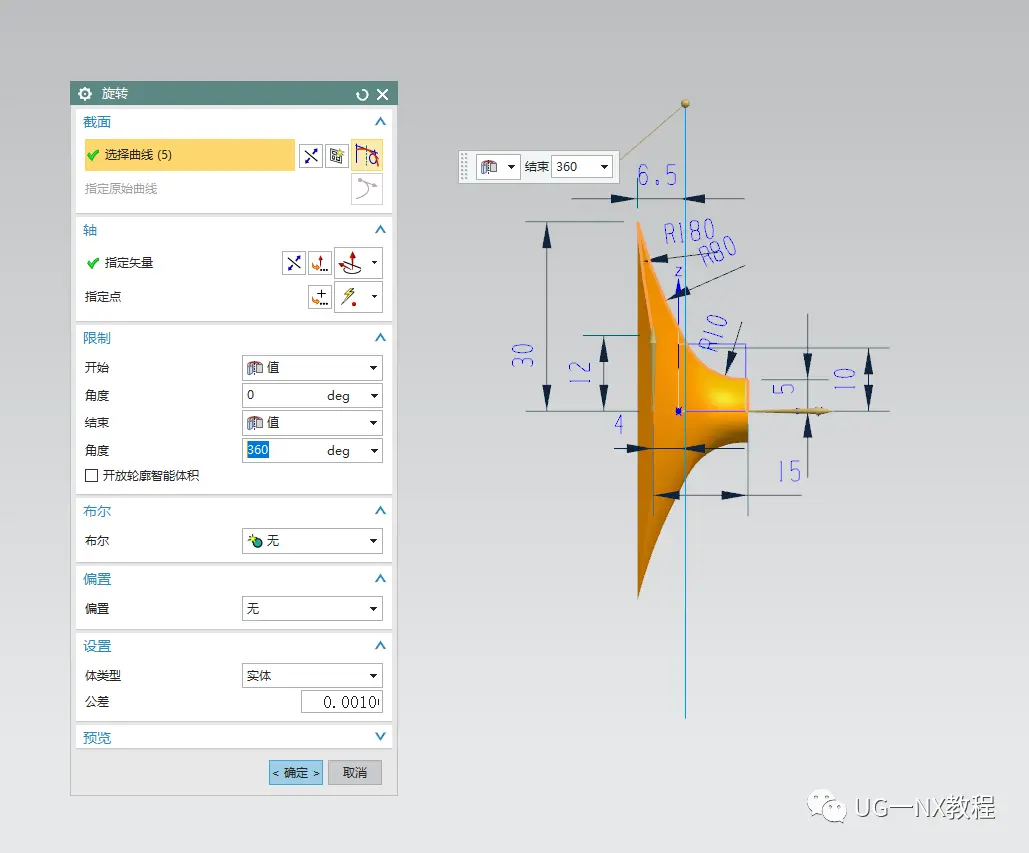

1、打开UG后，首先在YZ平面绘制这样一个草图，旋转做成实体的样式

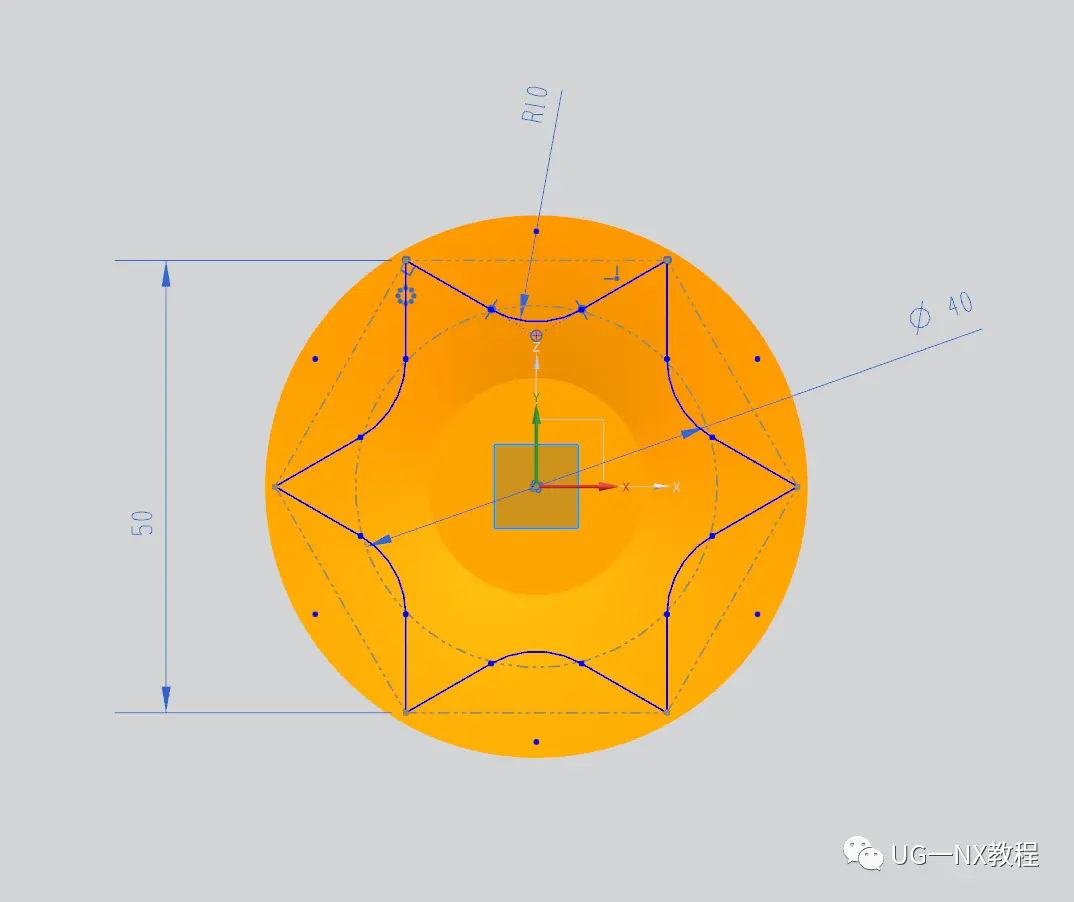

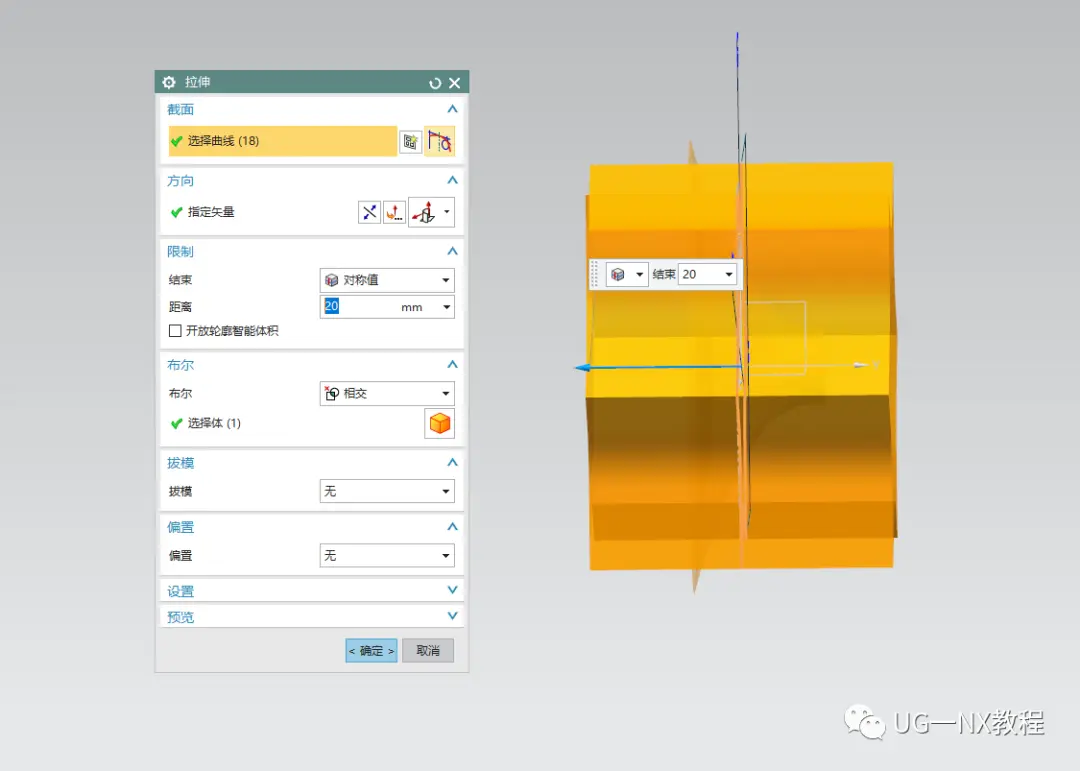

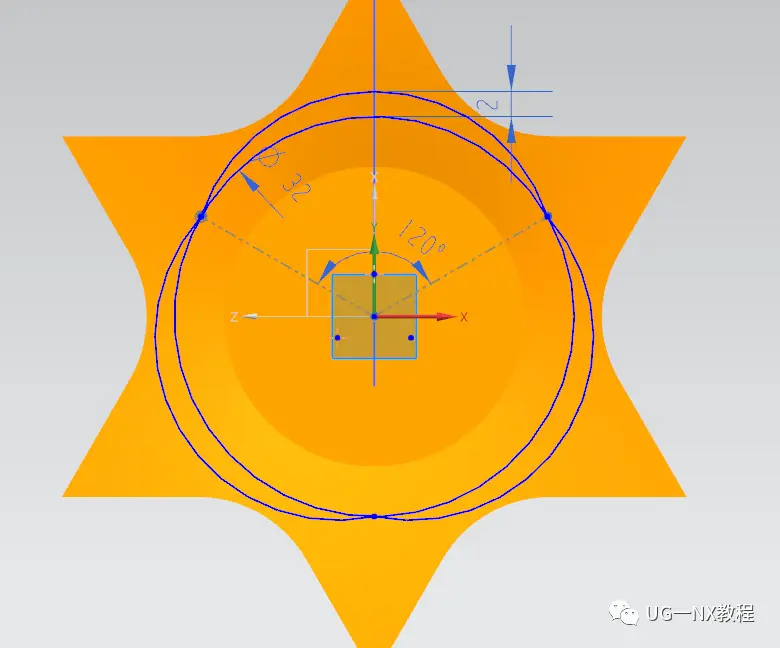

2、接着在XZ平面绘制一个六边形，按照这个样式绘制出辣椒柄顶的样式，拉伸一下与旋转体求交

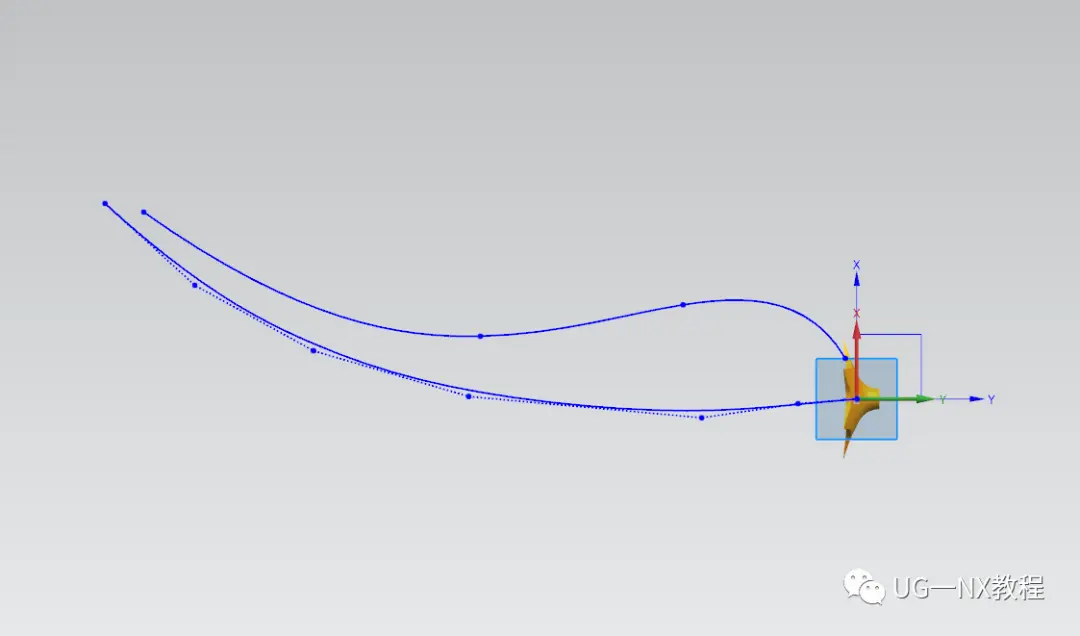

3、继续在XZ平面绘制草图，使用草图中的艺术样条命令，把辣椒的外轮廓样式画出来

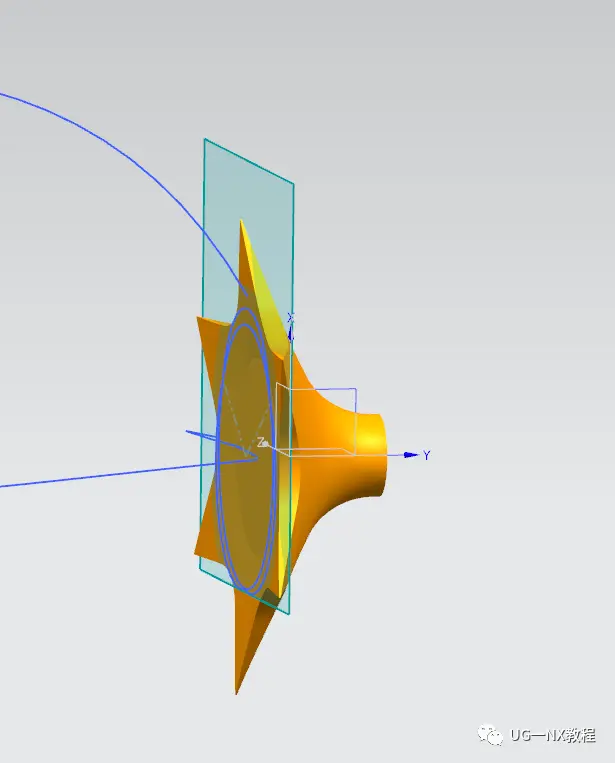

4、创建一个新的平行于XZ平面的基准面，位置在艺术样条的端点处，然后继续绘制草图，样式如图中所示

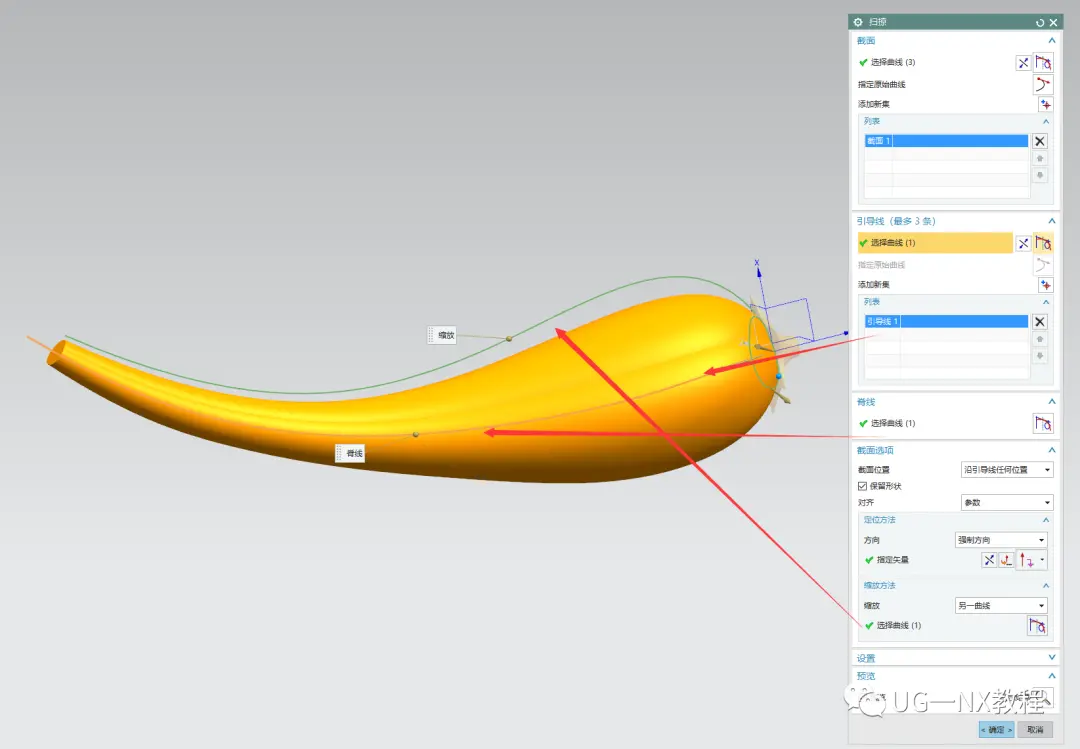

5、使用扫掠这个命令，线条的选择按照图中所示，注意这里的脊线和引导线是同一条线

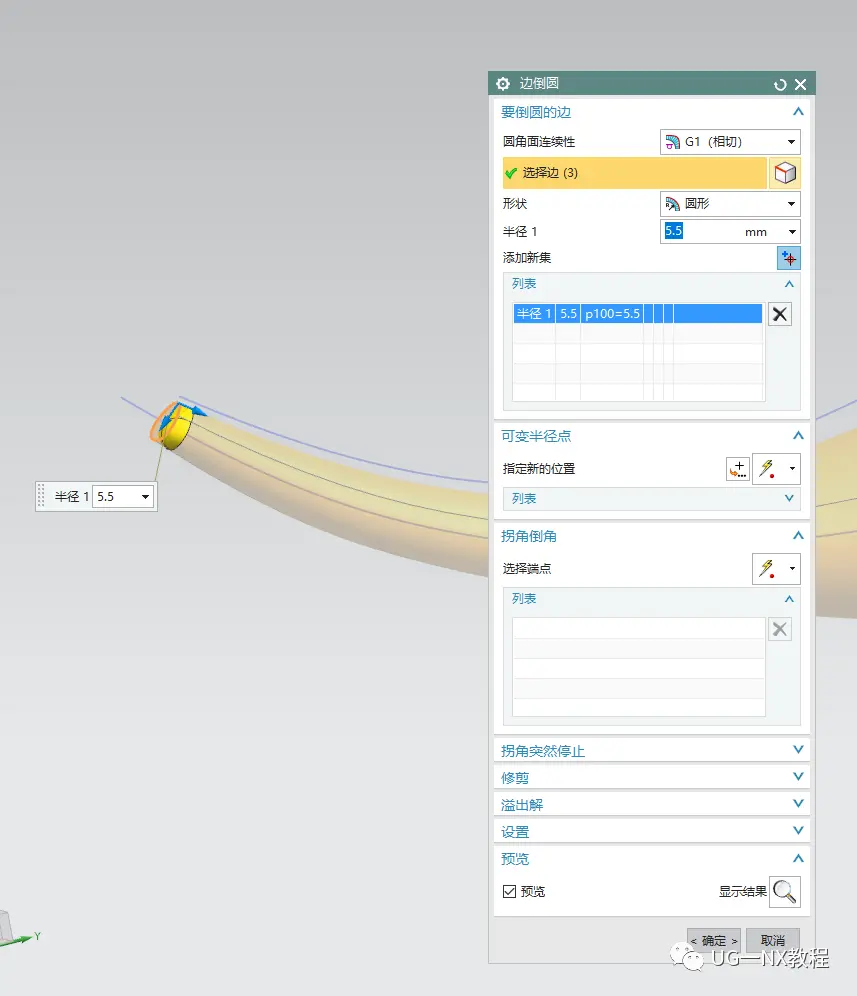

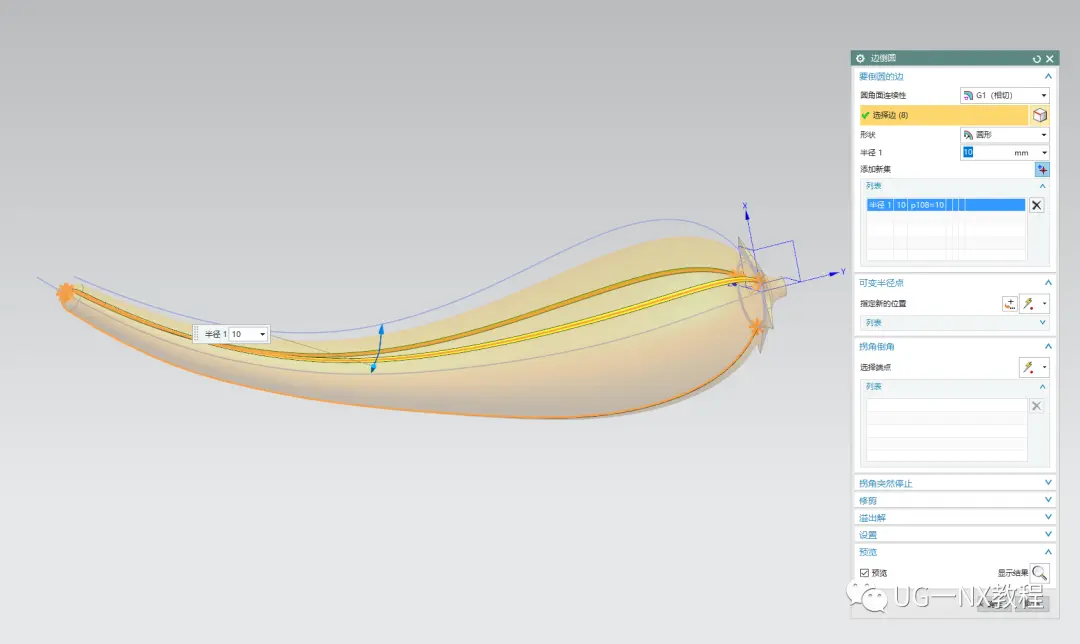

6、用一个偷懒的做法，辣椒尖端的部分直接简单的做一个倒圆角处理就行

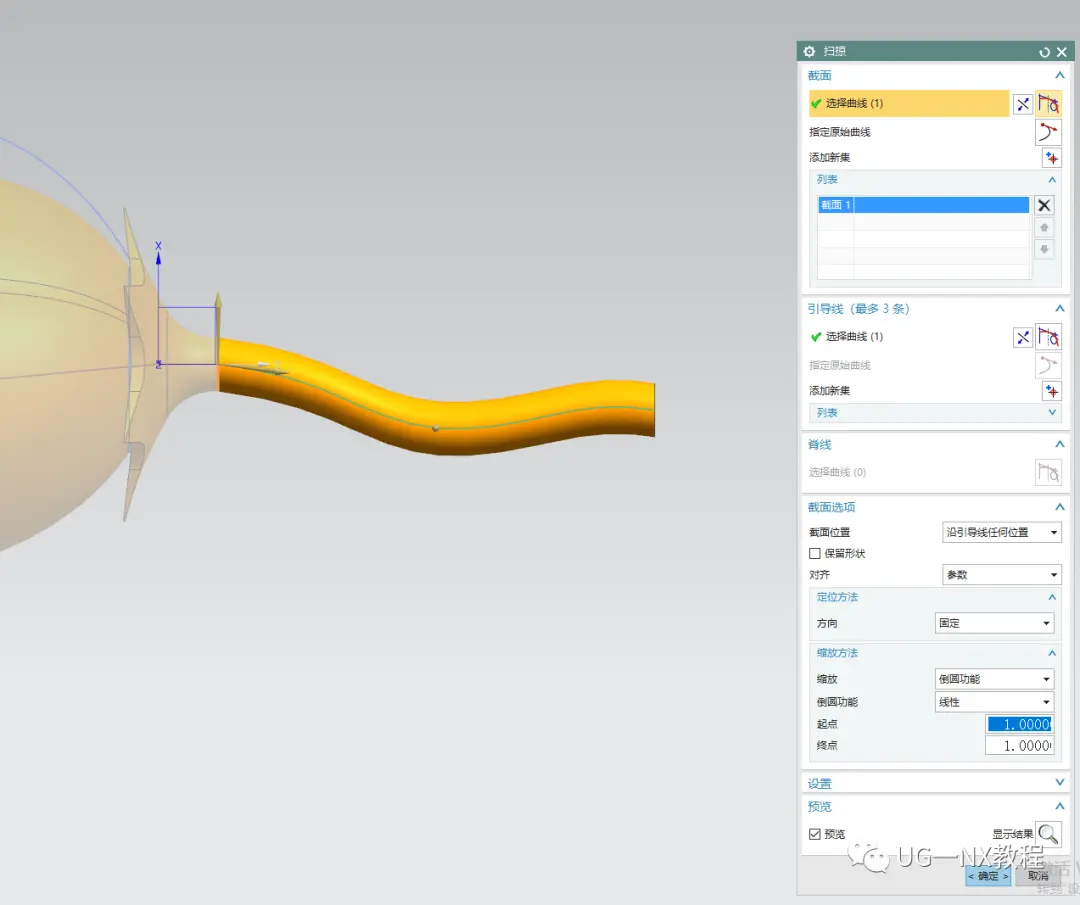

7、辣椒柄的样式也同样用扫掠命令绘制出来，具体的样式看你艺术样条的绘制形状

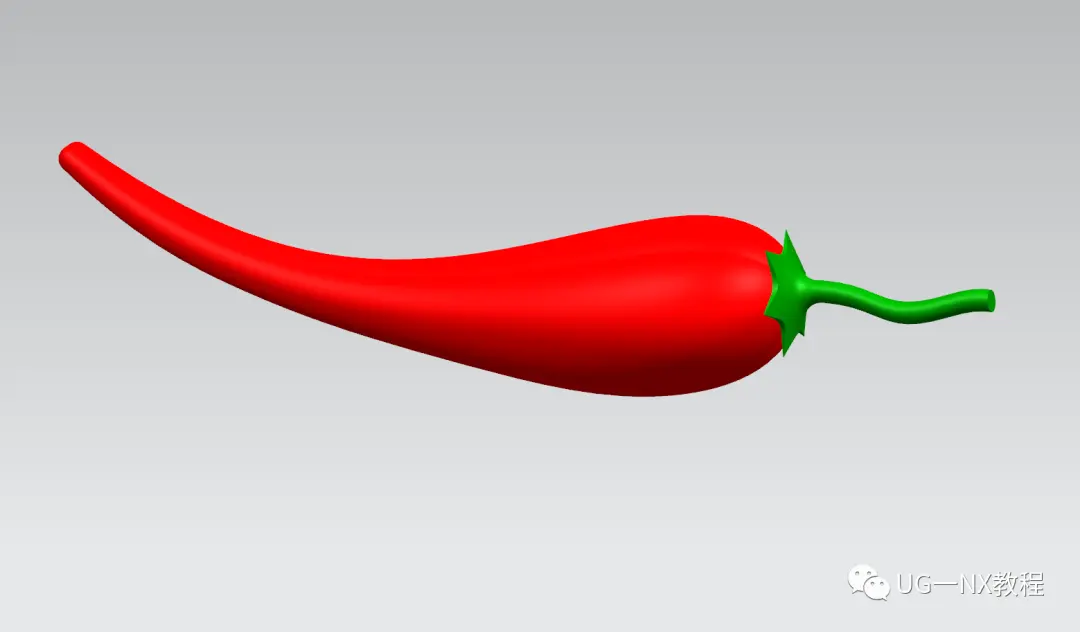

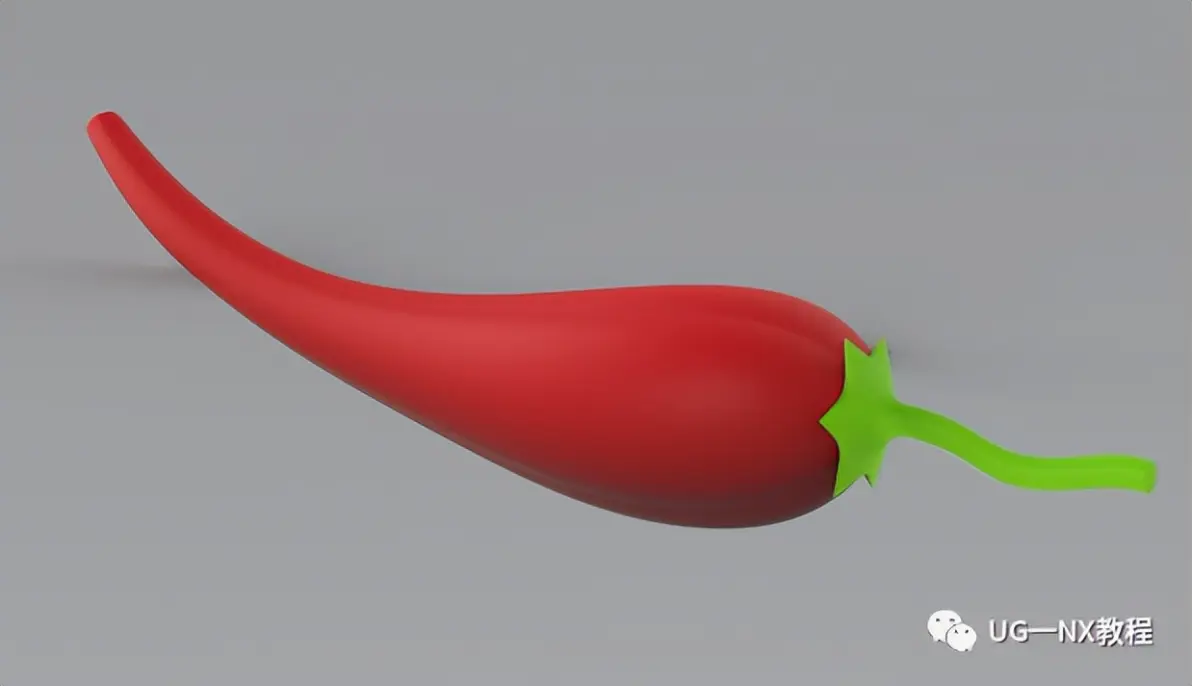

做完上述步骤后，一个非常简陋的辣椒模型样式就绘制好啦，再简单的上个色，超简单的一键扫掠辣椒模型
