UG NX建模教程：爱心三维模型制作

有个朋友让我建模一下小玉手上的爱心气球，但是小玉那个气球不见了，那我画个爱心吧！

我们的UG函数表达式宝典上有这么一个爱心函数方程，只需对照输入，就能创建一个爱心规律曲线，来利用这段线绘制一个爱心三维模型吧！

【这个表达式宝典可以在文末添加老师来领取】

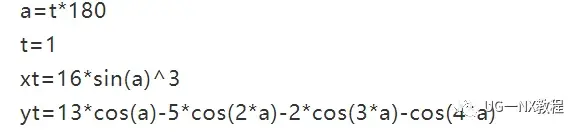

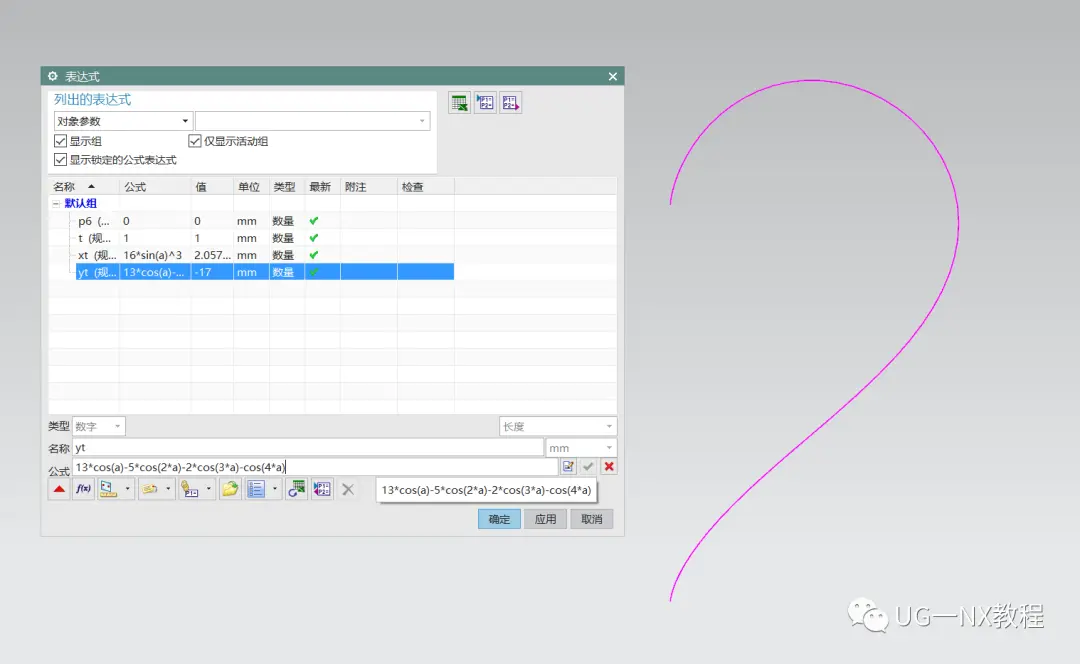

  1.打开UG，按CTRL+E，输入翻译后的函数表达式进去

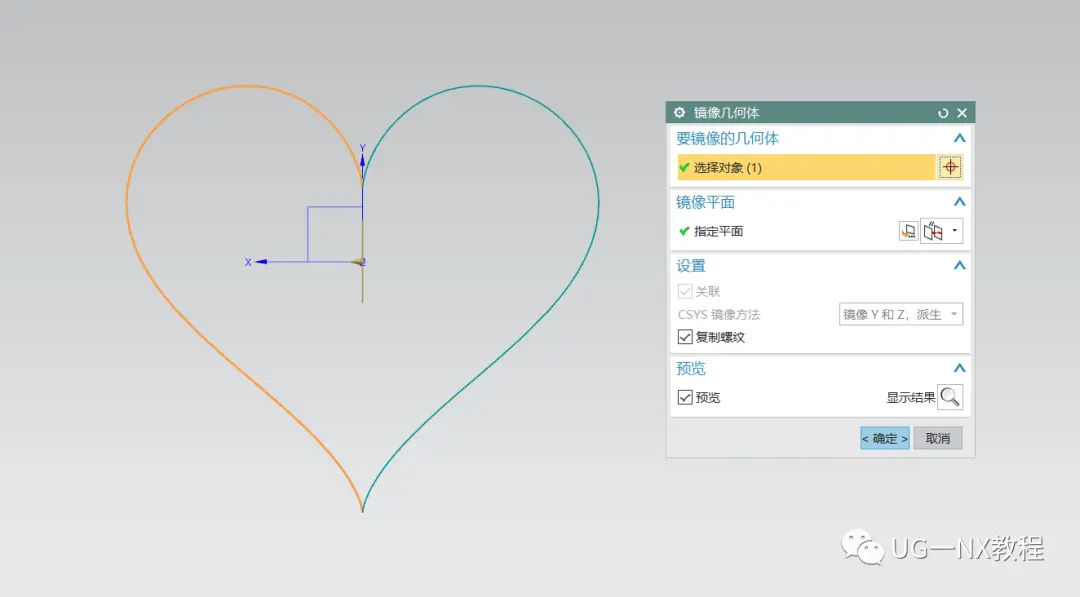

t*180是半边爱心，乘以360是整个爱心，这里我们只需要一半爱心曲线，然后镜像（为什么制作半边，以前的文章讲过）

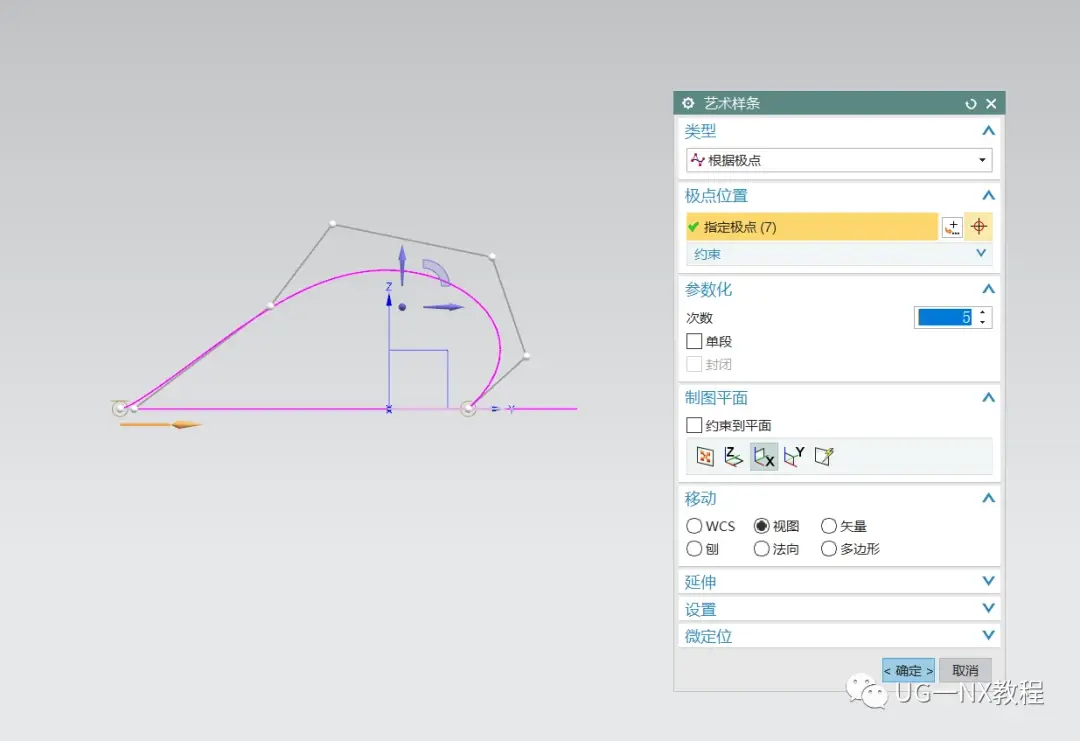

  2.创建一根艺术样条，基于YZ平面

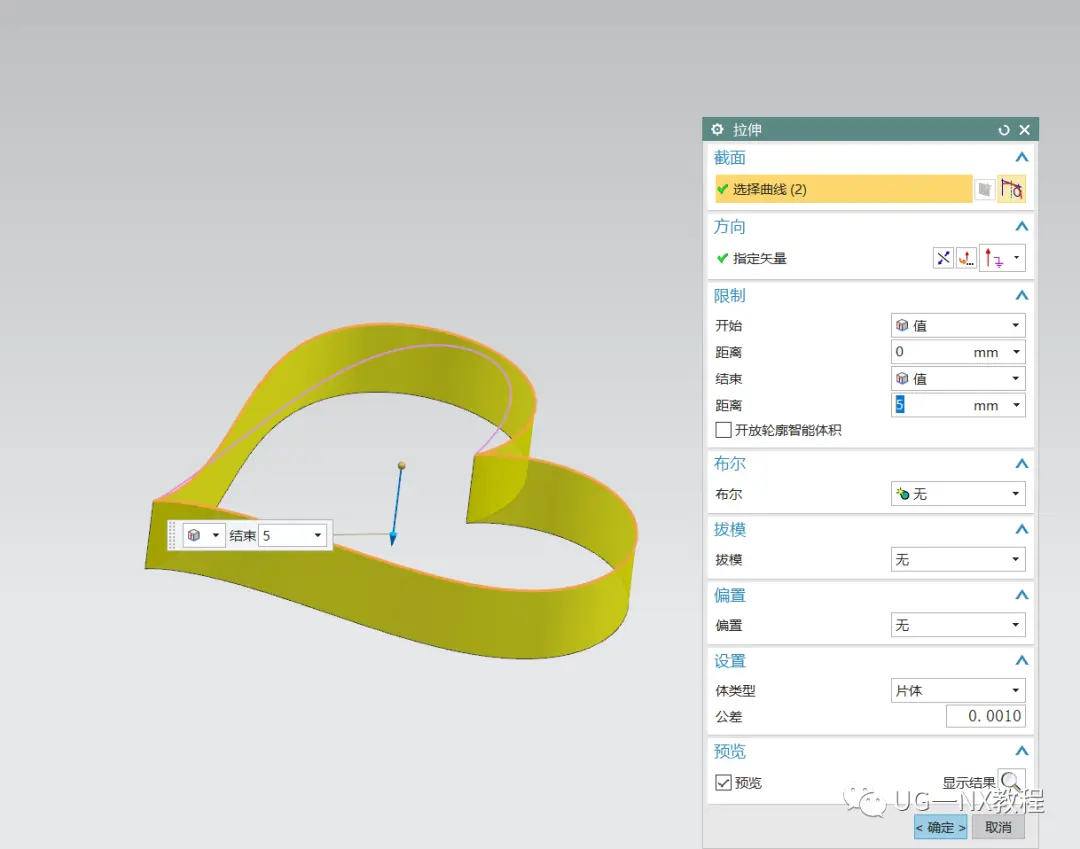

  3.拉伸爱心边界，为后面曲面做相切使用。

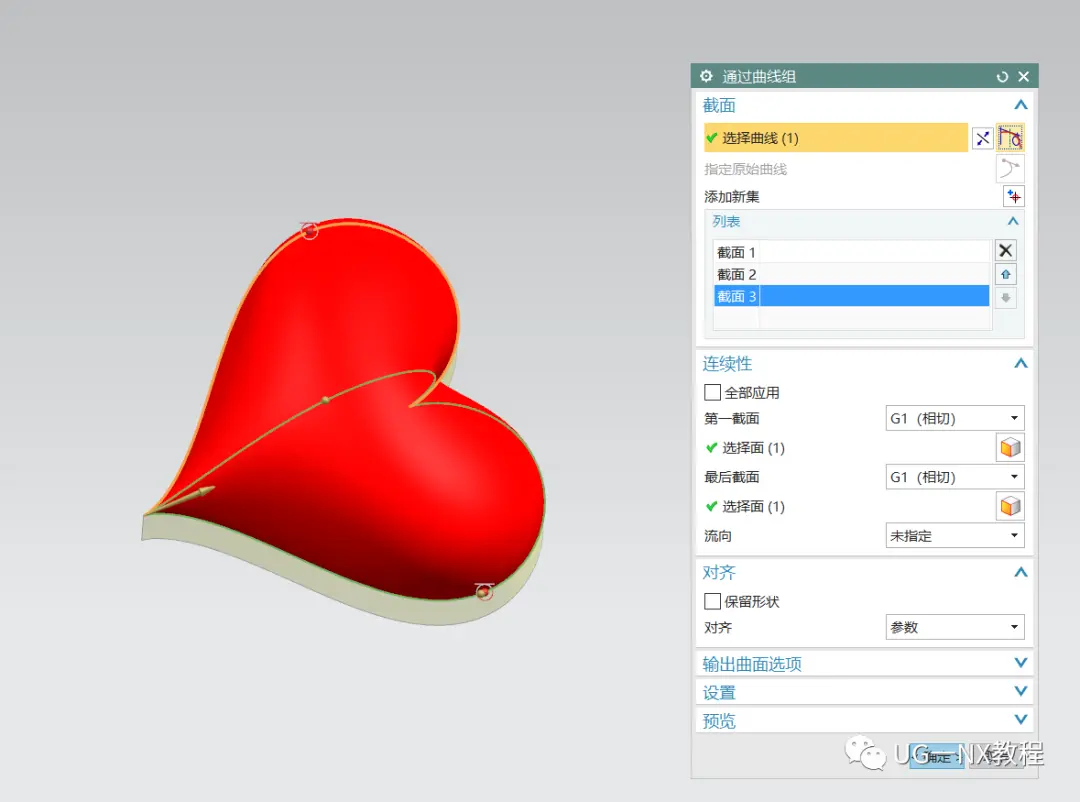

  4.利用通过曲线组，将爱心的三根线条做截面曲线

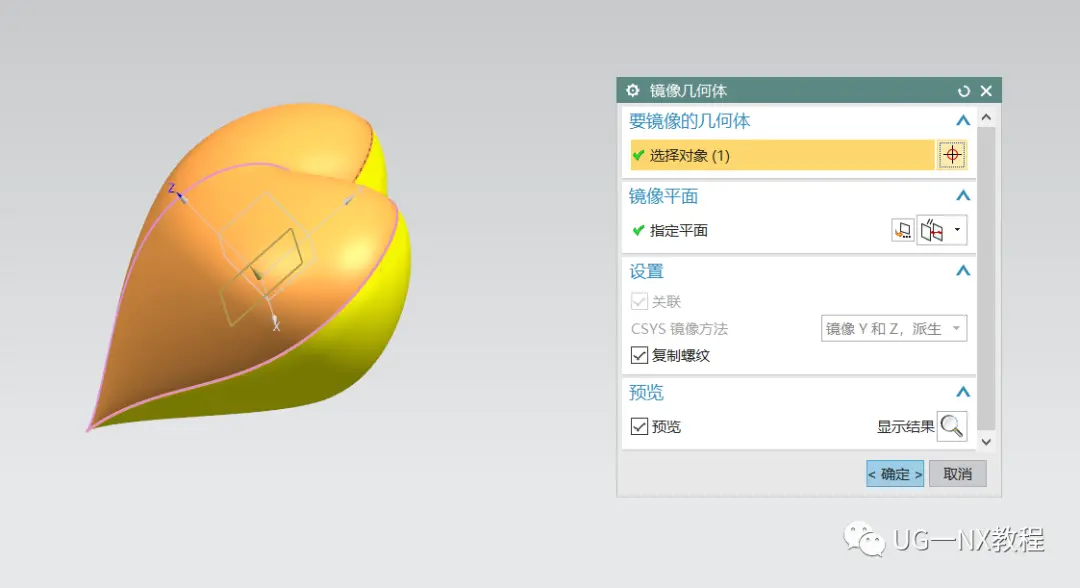

  5.镜像片体

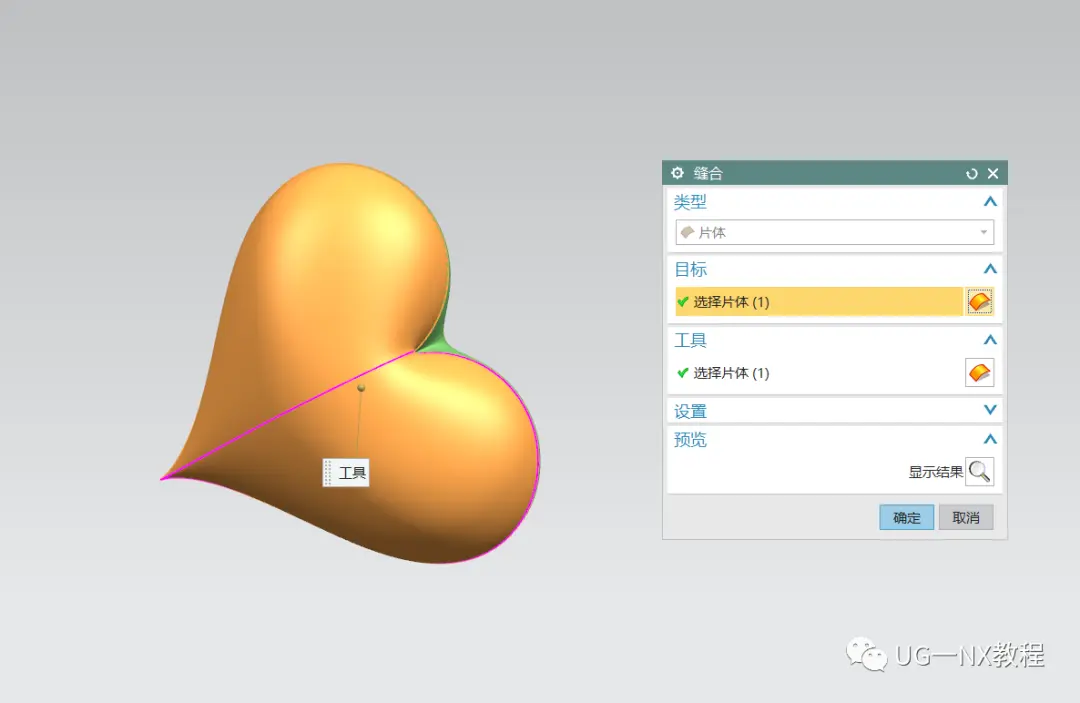

  6.缝合成实体

  完成！
