UG/NX可爱模型：大白(●—●)建模指南

在UG软件里面，绘制曲面的方法一般是通过绘制空间线条来创建面，然后做成实体，但是除了这个方法外，还能通过创意塑性来构建一个自由的曲面，这个在做曲面造型的时候很好用，今天来绘制一个大白模型，有两种难度的，新手老手都能做一个3D打印的大白。

方案1：

先用简单的方法画个小白

建模过程：

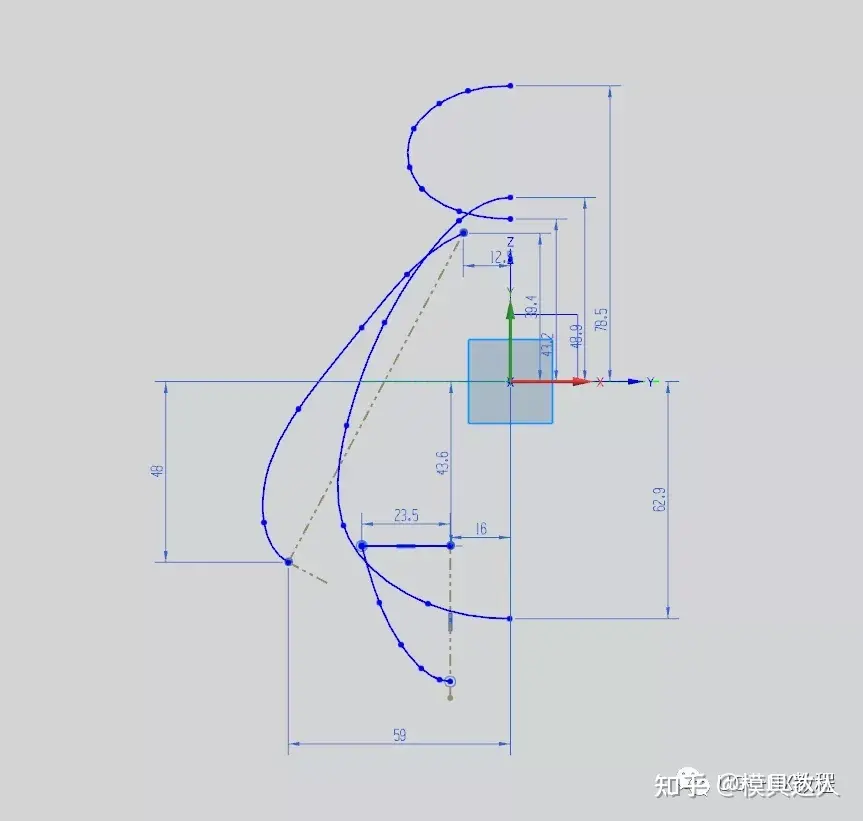

1，这个比较简单，就旋转就能搞定，首先绘制草图，利用艺术样条绘制出身体轮廓，尺寸可以采用插入光栅图像进行描线。

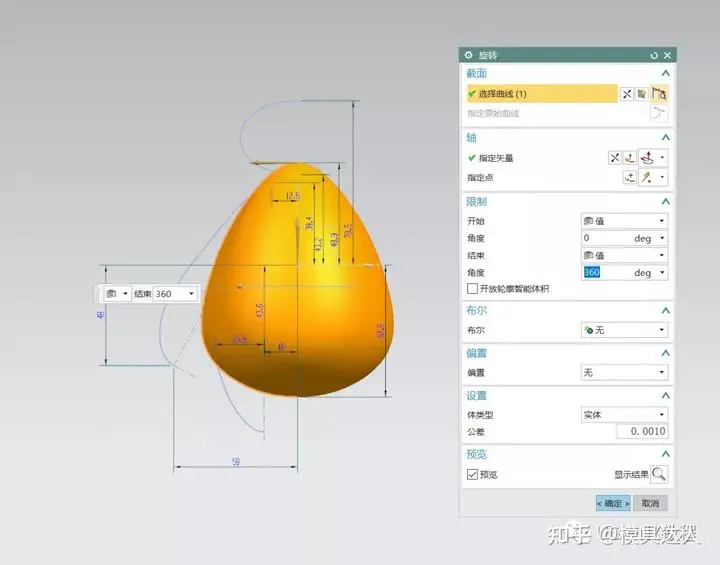

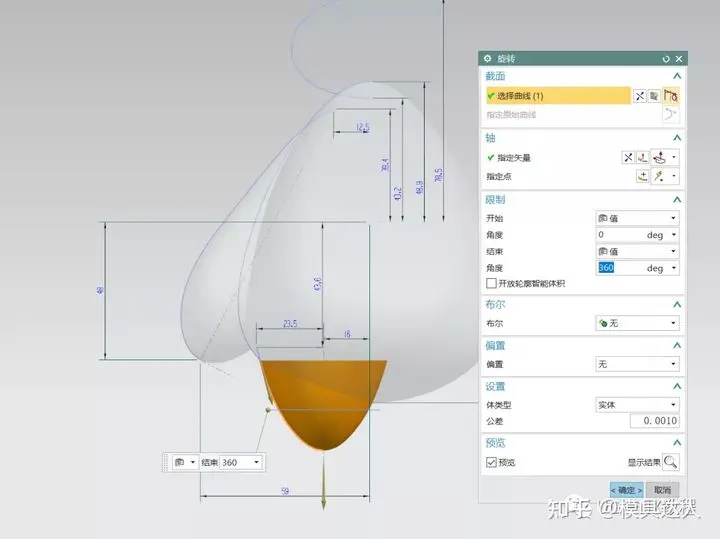

2.进行旋转360度

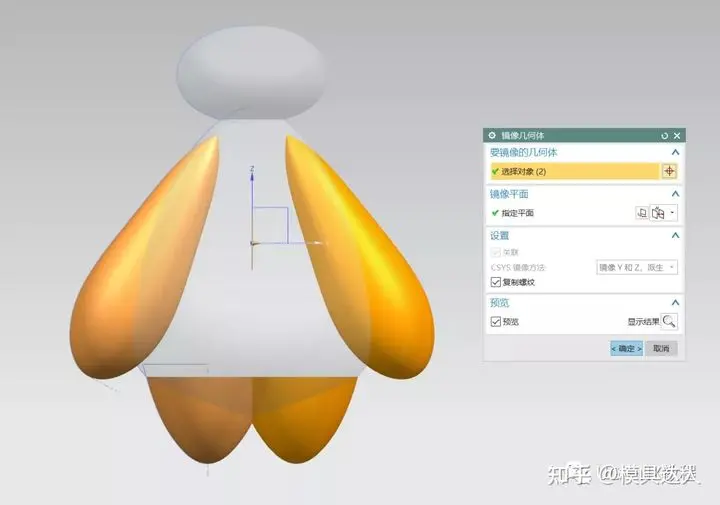

3.镜像手臂和大腿。

4.将头部缩放扁一点点。

5.草图绘制大白的眼睛

6.进行投影，然后分割面

7.将分割面向内偏置0.5mm.

8.拉伸一个底座。

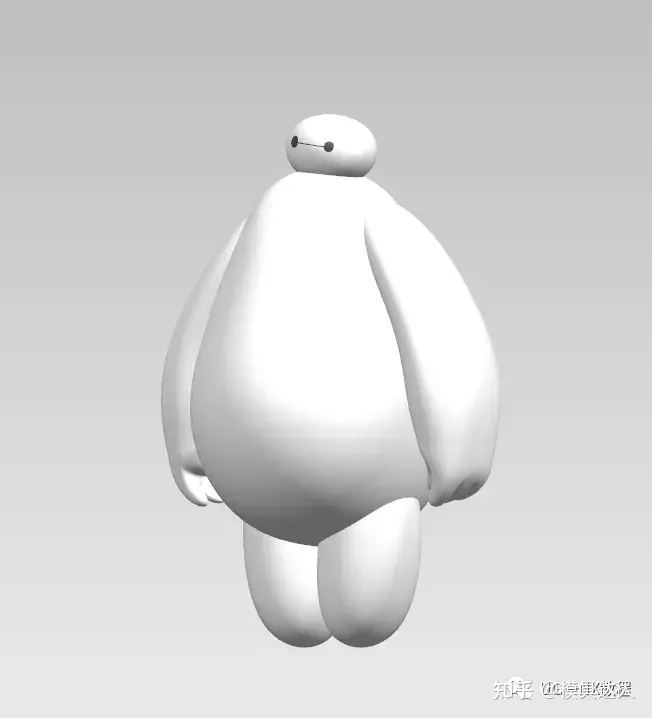

上色完成，非常简单

方案2：

创意塑形绘制大白模型

建模过程：

1.插入一张光栅图像，然后进行创意塑形模块，加入体素形状一个球

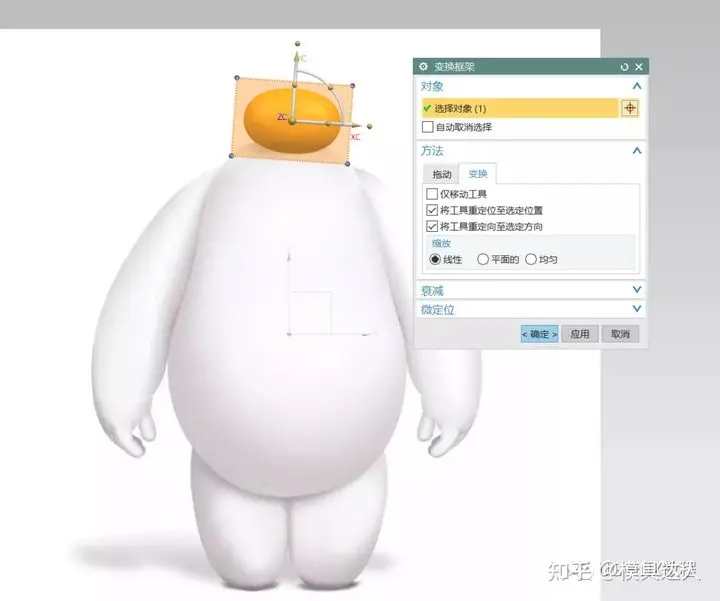

2.利用变换框架调整球的大小

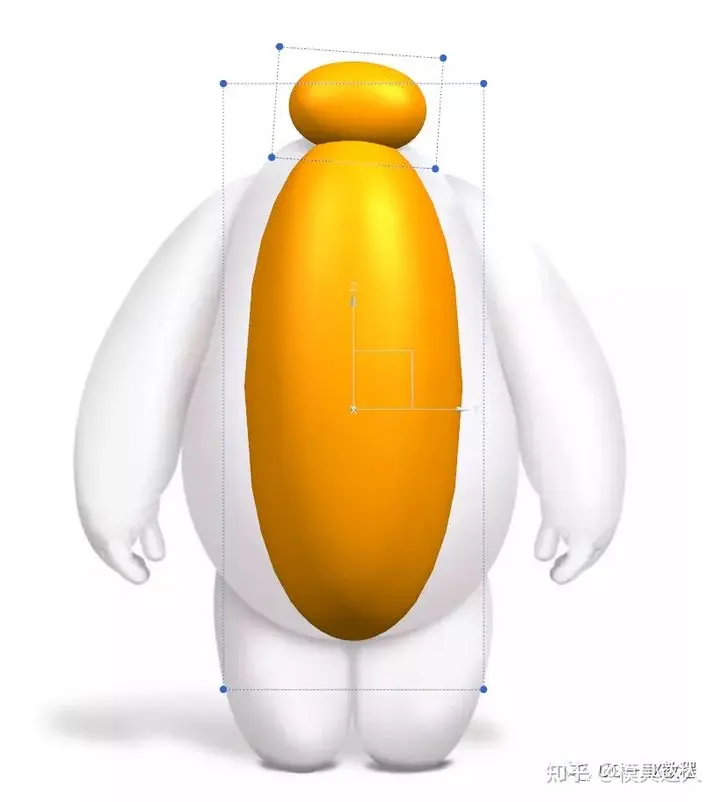

2.继续插入一个体素球体，然后拆分用变换框架拉扯

给侧面也调节一下

3.在腿的部分插入一个体素球

拉伸框架拉伸上半部分后，使用变换框架调节大小

侧面也要调节下宽度

4，接下来就是手臂了，还是插入一个体素球

做拉伸框架

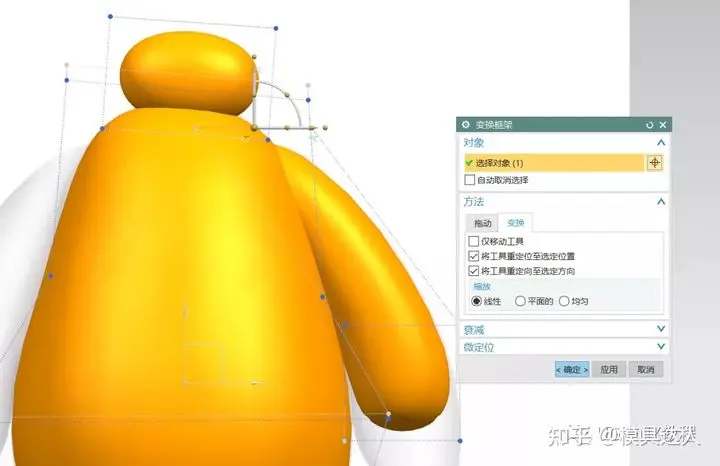

然后变换框架拉扯

继续拉伸框架

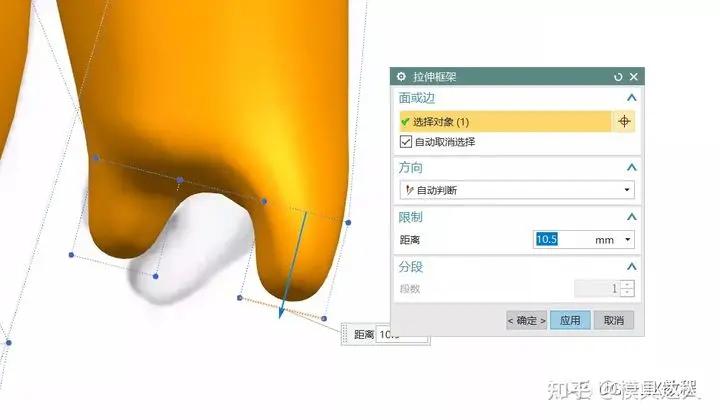

拆分面后继续用拉伸框架做出四根手指头

调节手指的位置，不追求细节就快速完成

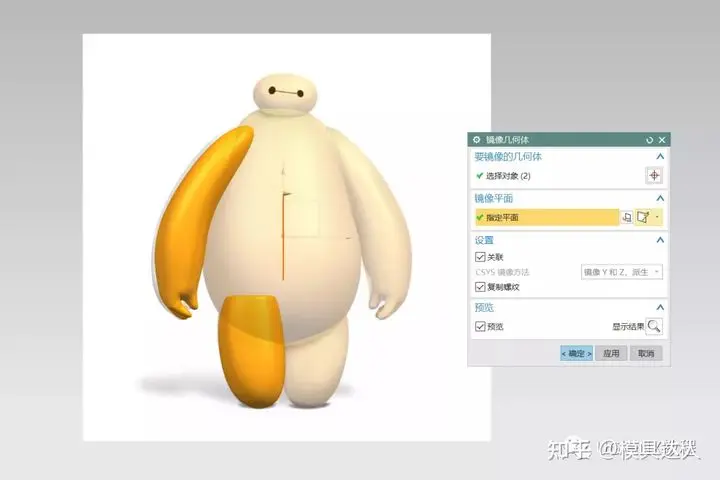

完成手臂和大腿后，镜像到另一侧

改颜色看看效果

创意塑形主要看自己的发挥了，掌握基本的几个命令就能发挥自己的想象拉扯出各种造型了。
