UG/NX建模基础：「偏置曲线」操作指南

一、「偏置曲线」命令概述

使用偏置曲线命令可在距现有直线、圆弧、二次曲线、样条和边的一定距离处创建曲线。

• 偏置曲线是通过垂直于选定基本曲线或位于选定基本曲线某一矢量处计算的点来构造的。
• 可以选择是否使偏置曲线与其输入数据相关联。

曲线可以：

• 在由选定的几何体定义的平面中进行偏置。
• 使用拔模角和高度选项偏置到平行的平面。
• 使用 3D 轴向方法时沿指定的矢量偏置。
• 多条曲线只有位于连续线串中时才能偏置。

生成的曲线的对象类型与其输入曲线相同，但二次曲线和使用大致偏置选项或 3D 轴向方法创建的曲线除外，这两种曲线偏置为样条。

如果输入线串是线性的，则必须通过定义一个与输入线串不共线的点来定义平面。该平面用作偏置平面。

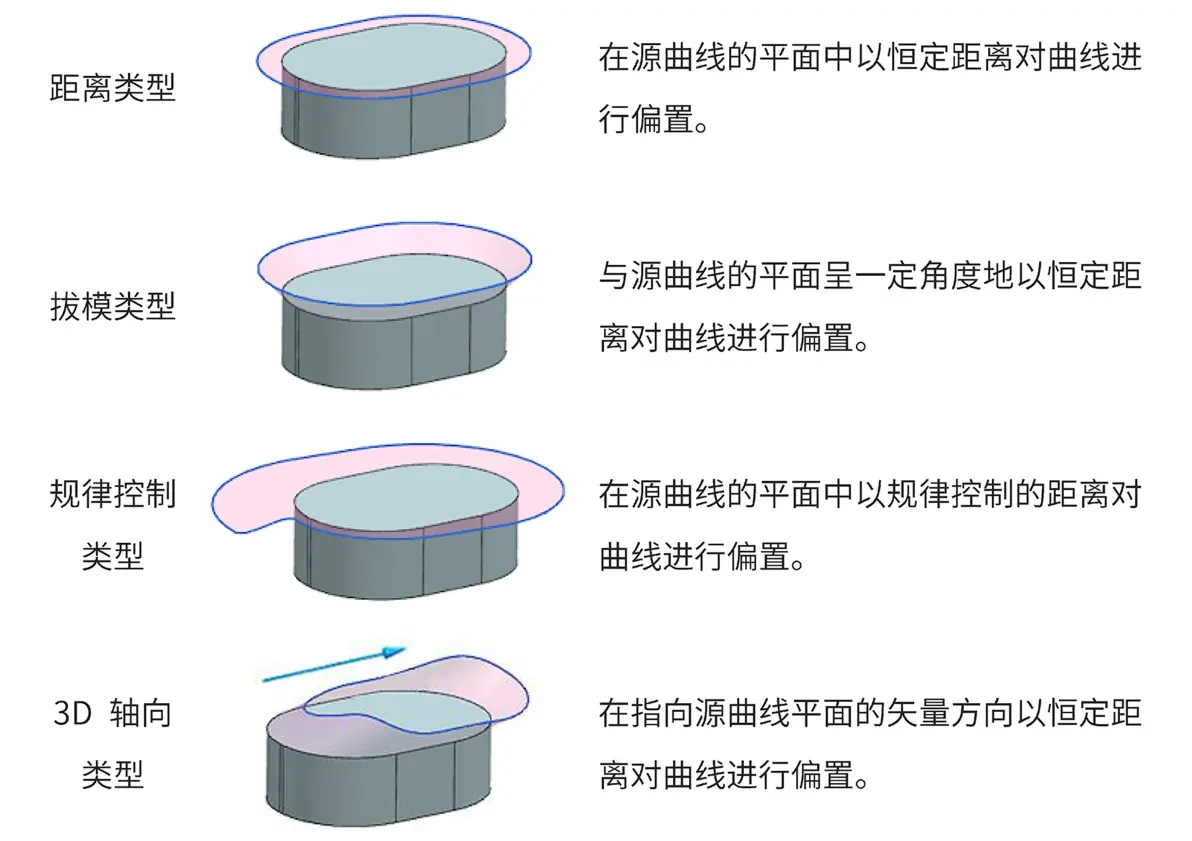

可以创建四种不同类型的偏置曲线。

二、示例
