UG/NX曲别针建模：关键操作与技巧

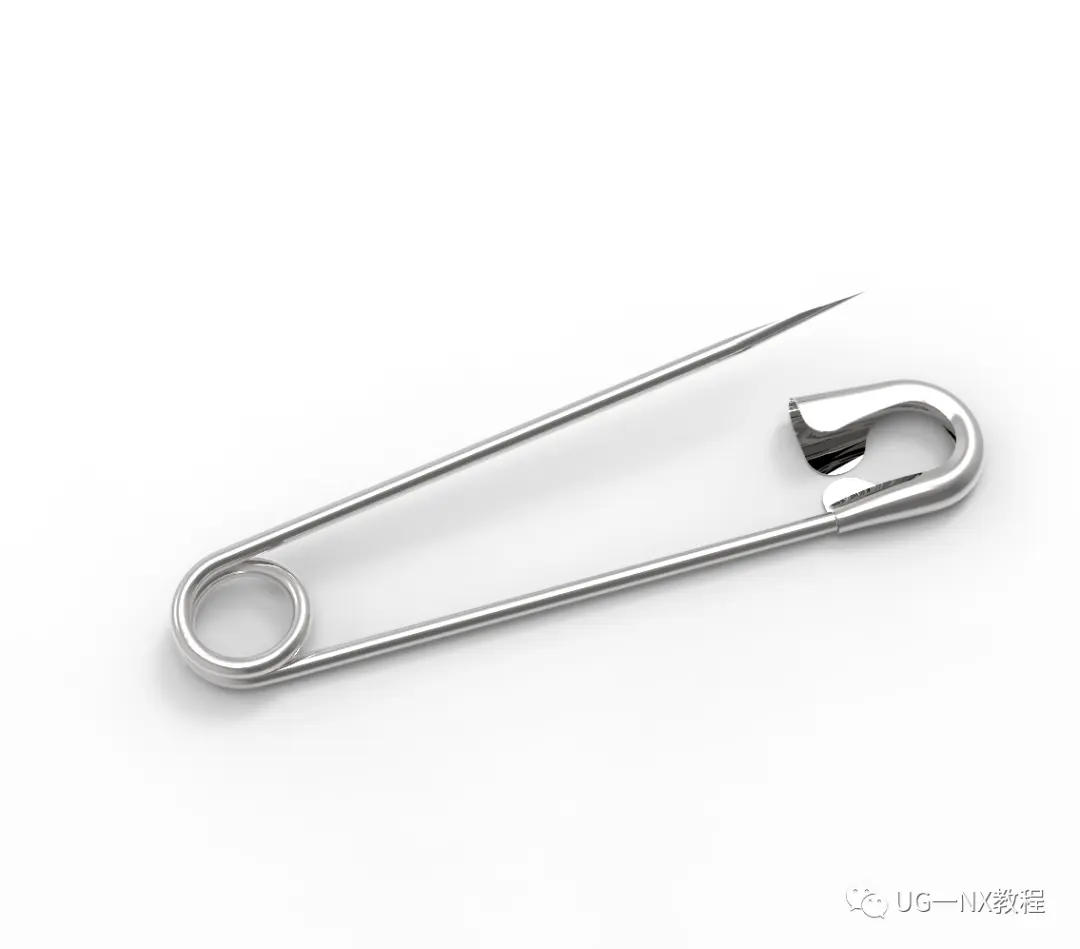

不知道还有没有同学记得之前绘制的回形针的模型呢？咱们今天就在这个的基础上来绘制一个曲别针的模型，几乎同样的方法思路，但是会比回形针稍微难那么一点点，来看看建模过程学习一下吧~

建模过程：

1、打开UG后我们先插入一根螺旋线，可以参考一下这里的尺寸：

直径为5，螺距为1，圈数为1.48

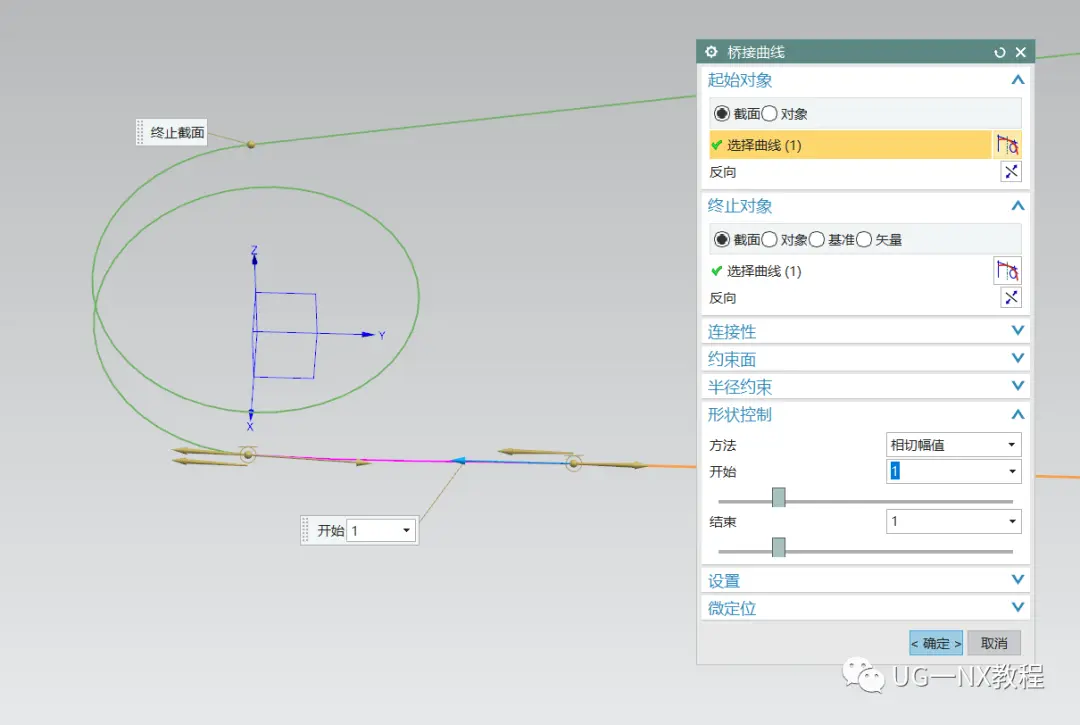

2、接着在XY平面绘制草图，画一段直线，完成后将直线与螺旋线桥接起来

3、另一端就按照原本的方向进行延伸，用曲线编辑里的长度命令即可

4、对现有曲线做一根0.9mm的管道，别针的针尖部分做个圆锥就行

5、下面就是做别针另一端的铁片了，还是一样先画草图

6、按照下图中的样式，分别在线的节点位置创建基准面，做出铁片的截面草图

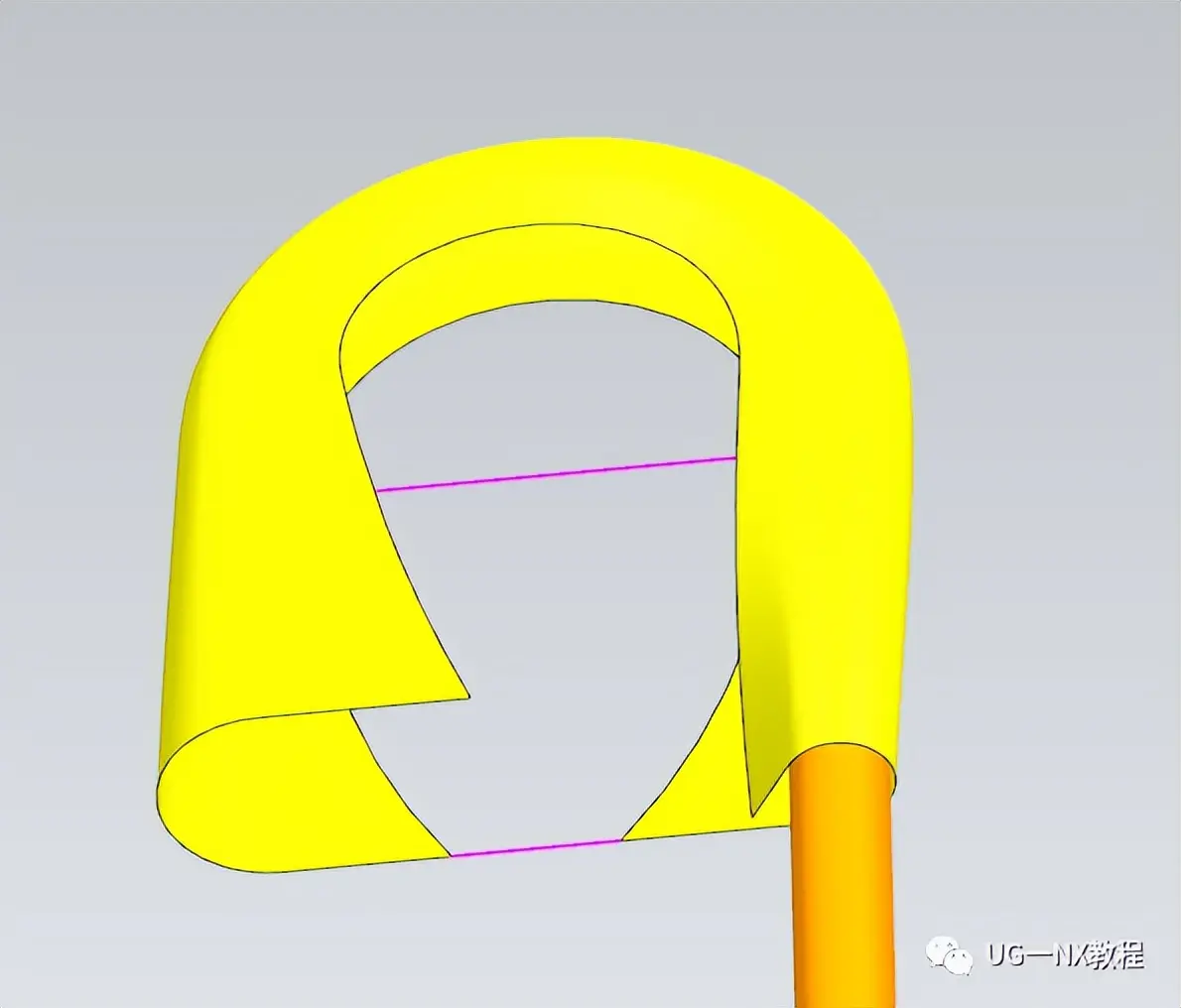

7、使用扫掠命令，选择截面草图后，再选择之前绘制的线条扫掠出片体

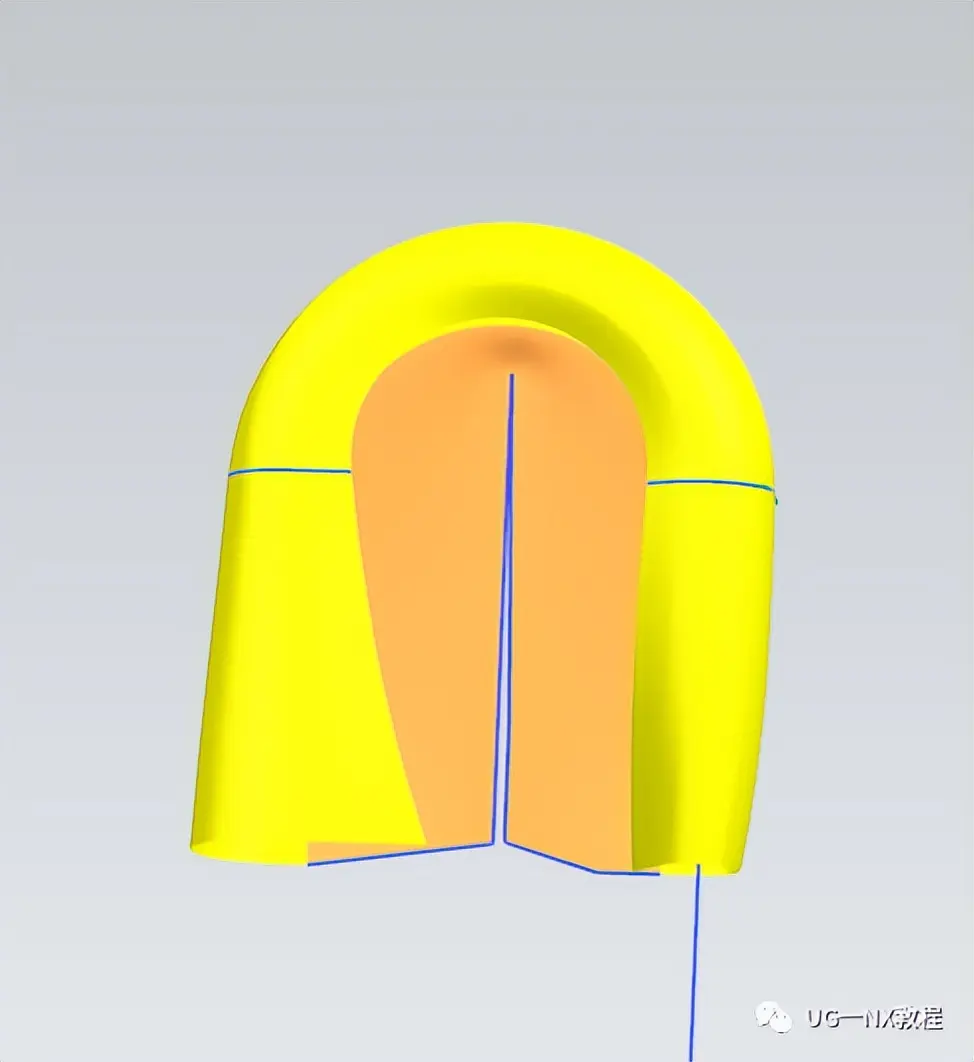

8、再次利用直线创建出基准面，绘制一个这样的草图，然后做填充曲面命令做出曲面

或者用桥接线做填充面再修剪片体做其他造型也可以

9、最后缝合片体，加厚做出铁片的实体

10、最后再修整修整，倒圆角后这个曲别针的模型就完成啦~
