UG NX建模技巧：波浪纹理曲面造型

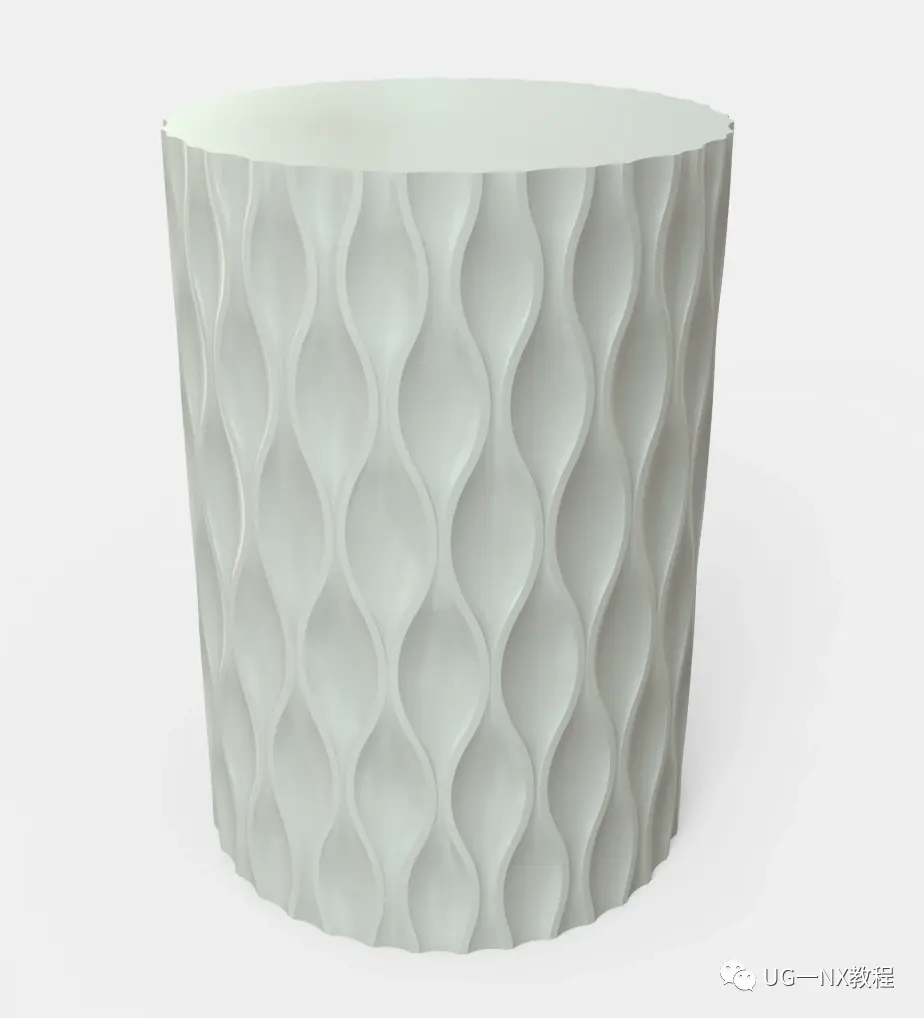

今天分享一个常见的曲面纹路建模思路—波浪纹，这种造型看上去小有难度，实际上只要UG足够熟练，建模起来还挺简单，来看看这种思路吧！

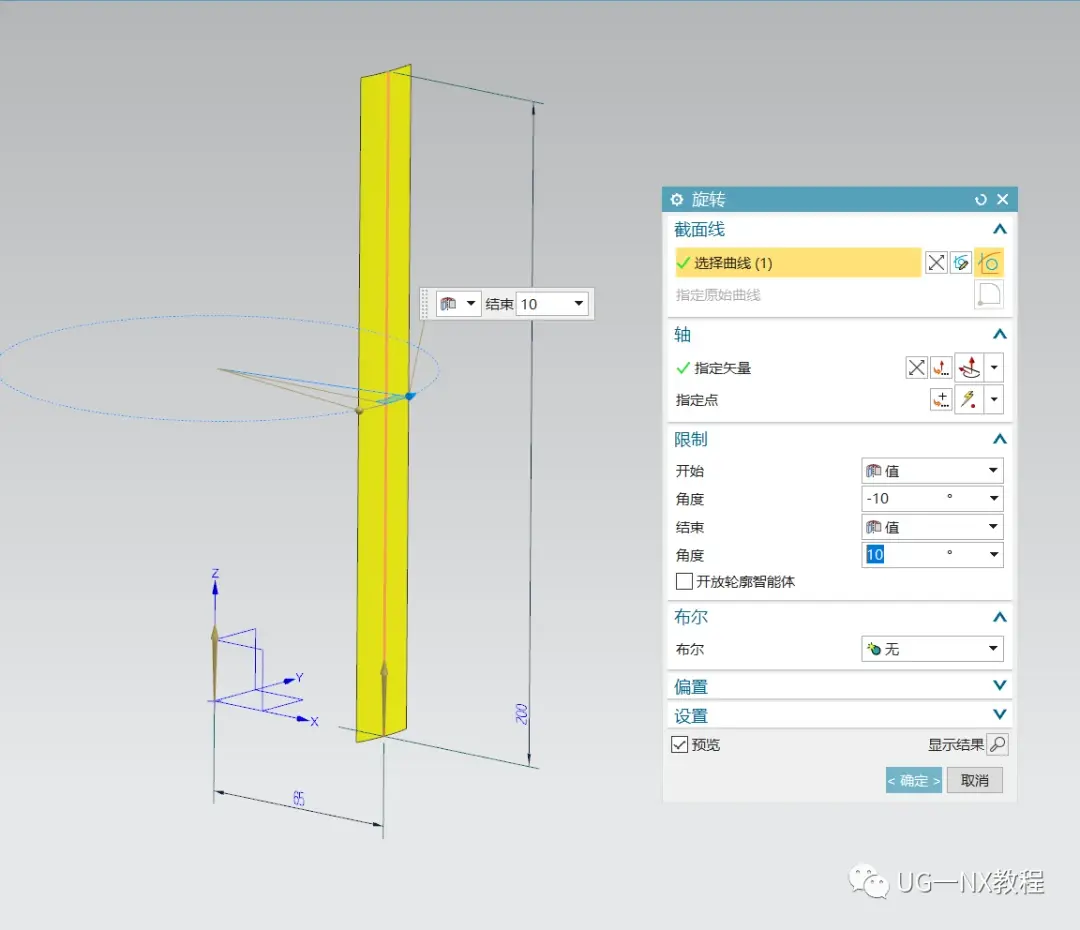

  建模过程：  1.打开UG绘制草图直线，旋转成片体。

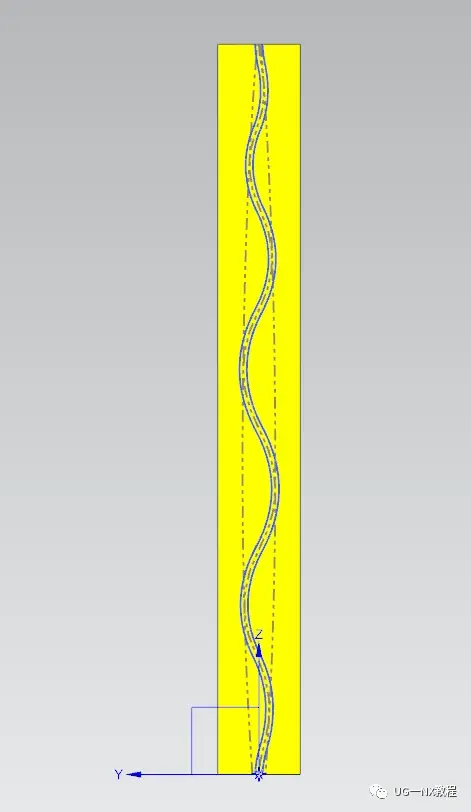

  2.在YZ平面创建草图，利用艺术样条绘制两条波浪线

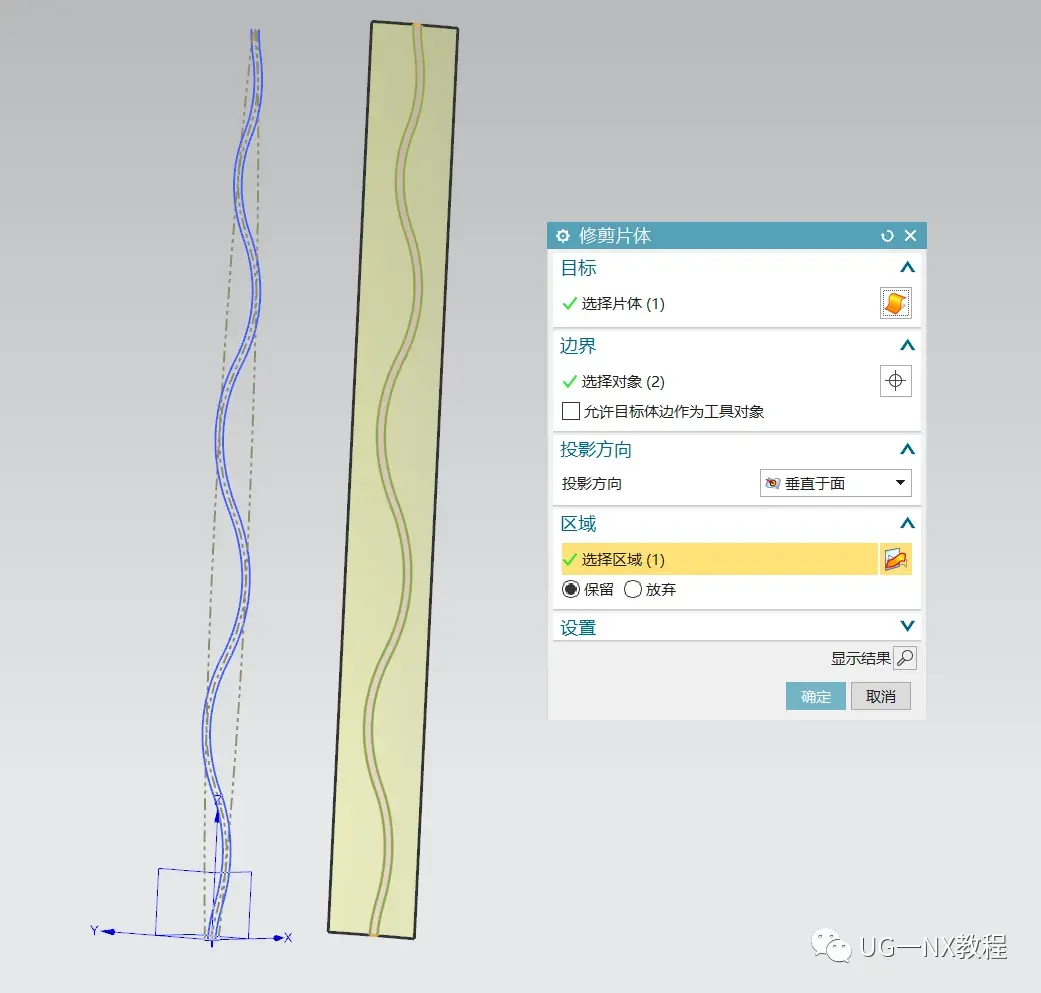

  3.将波浪线投影到片体面上，然后修剪成波浪长条

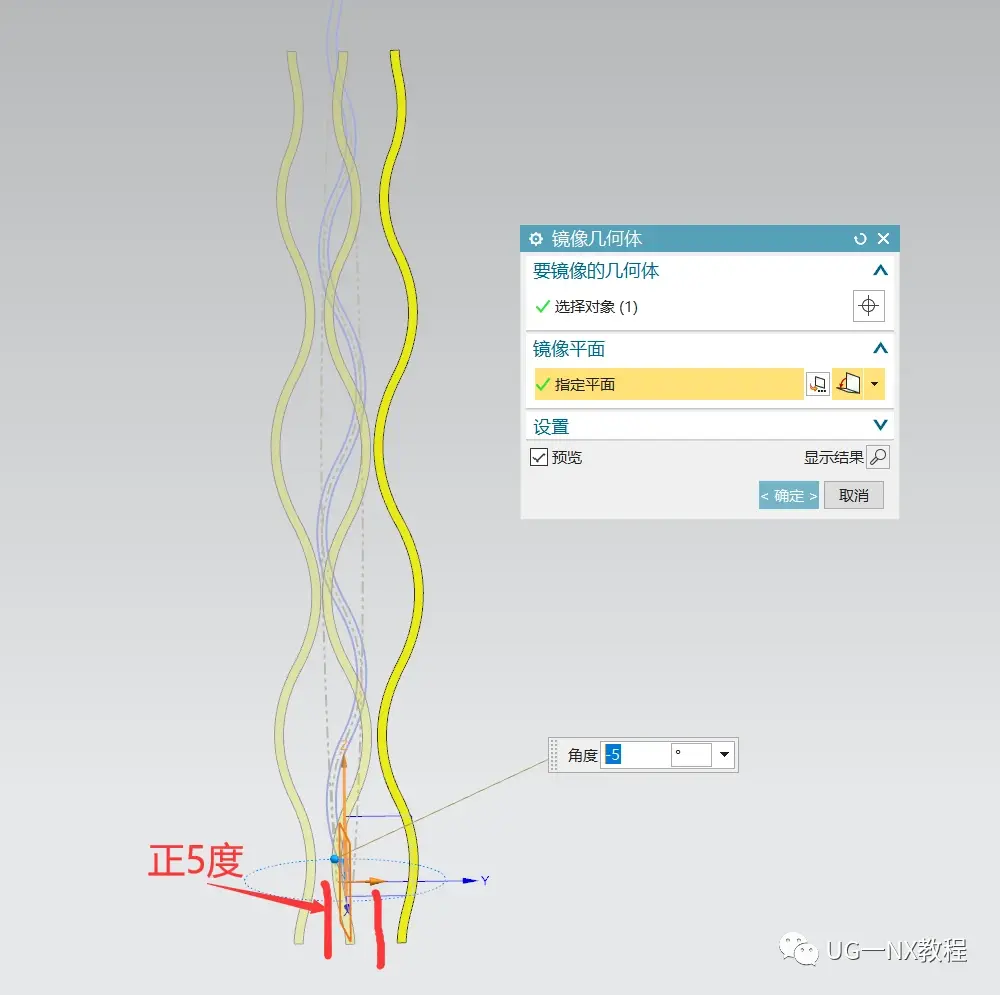

  4.使用镜像几何体命令，以与XZ成正负5度夹角的平面进行两次镜像。

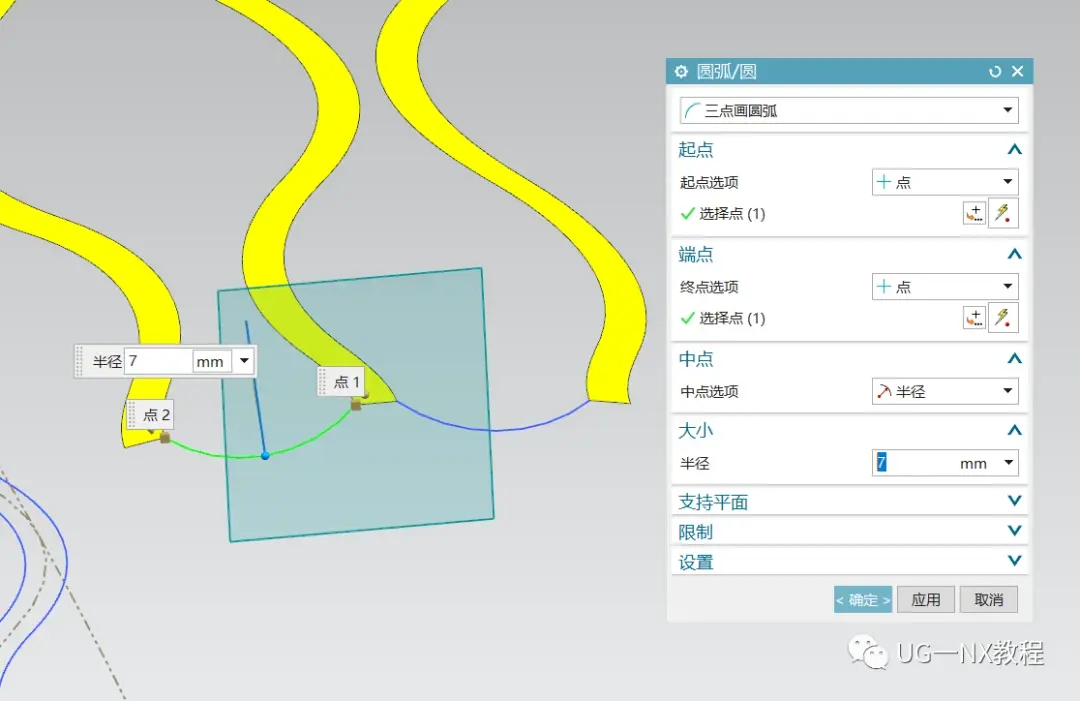

  5.利用圆弧命令做7度的圆弧连接曲线端点处。

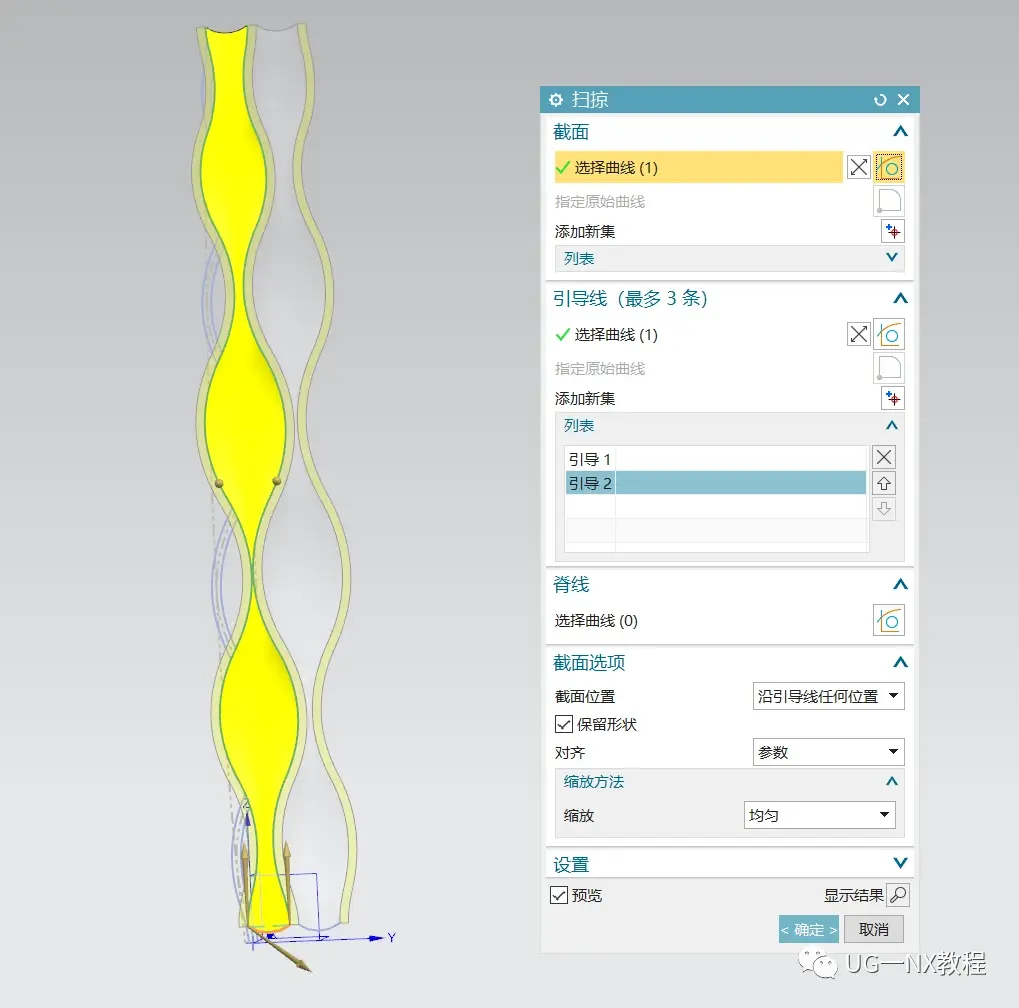

  6.以圆弧做为截面，分别扫掠两次做出这两个中间的曲面。

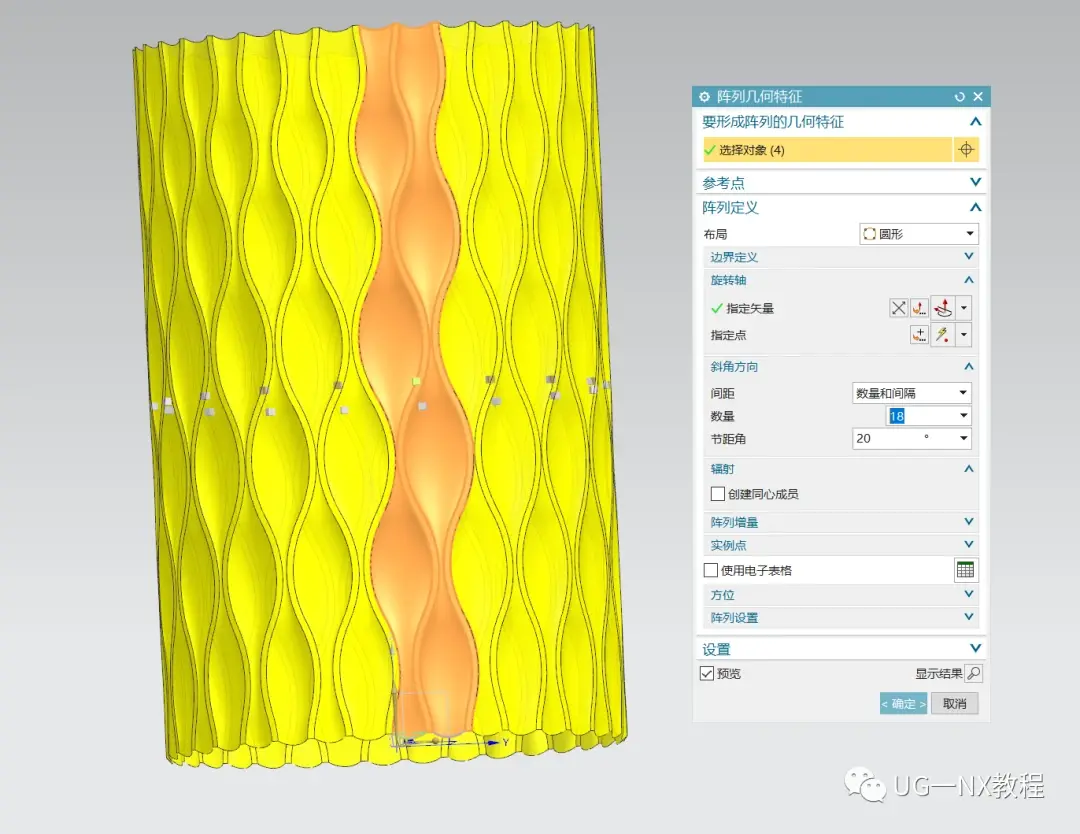

  7.删除掉最左边的片体后，就能把步骤6的几个片体圆形阵列出一圈了。

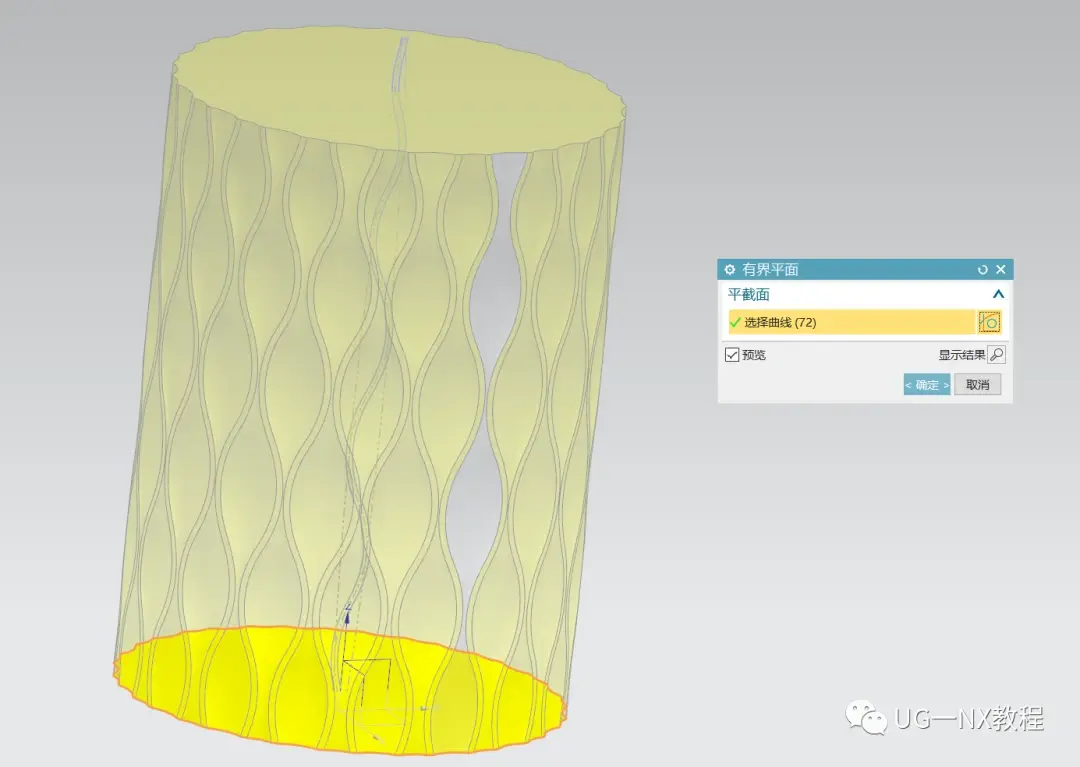

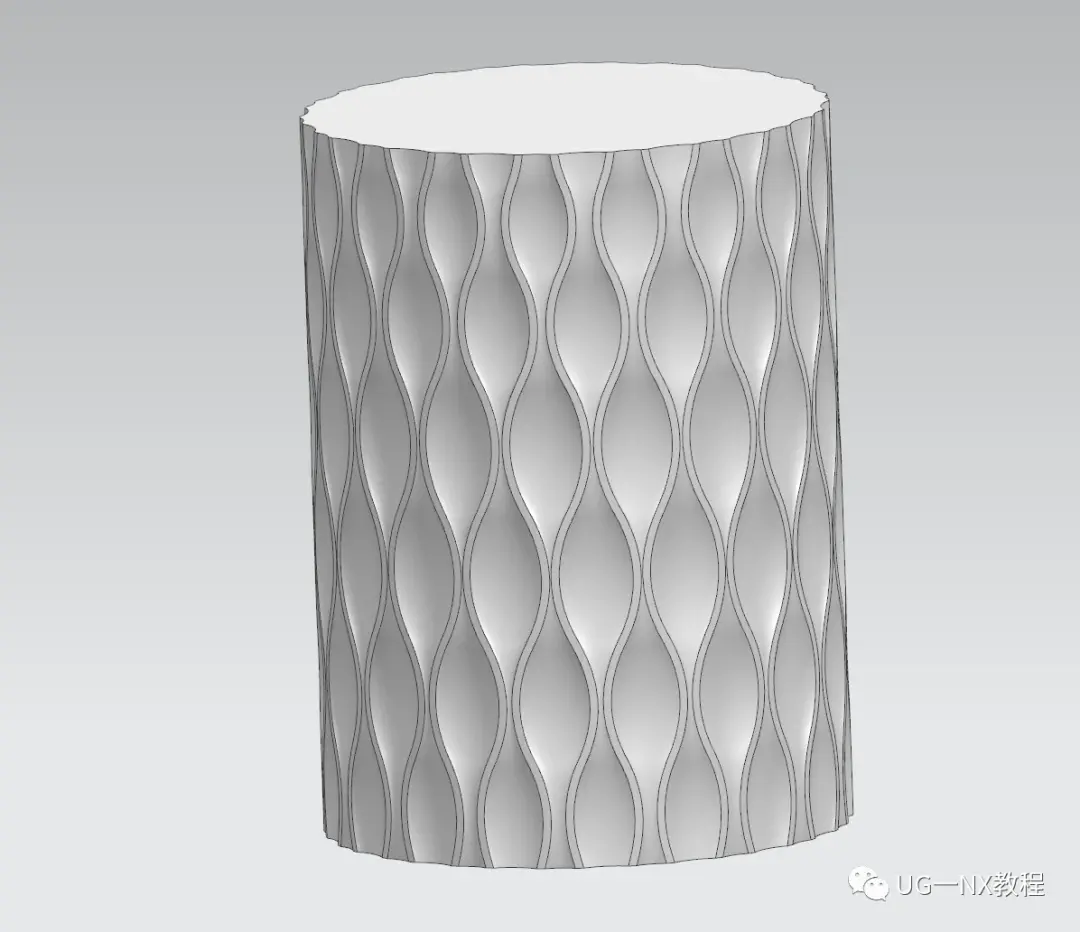

  8.给上下面做有界平面闭合后就能直接缝合成实体了
