UG NX建模教程：茅台酒杯造型及纹路设计

今天我们来建模一个茅台酒杯的造型，杯上的纹路方法多多，分享两种建模思路，看看你面对这样的产品是这样的想法不!

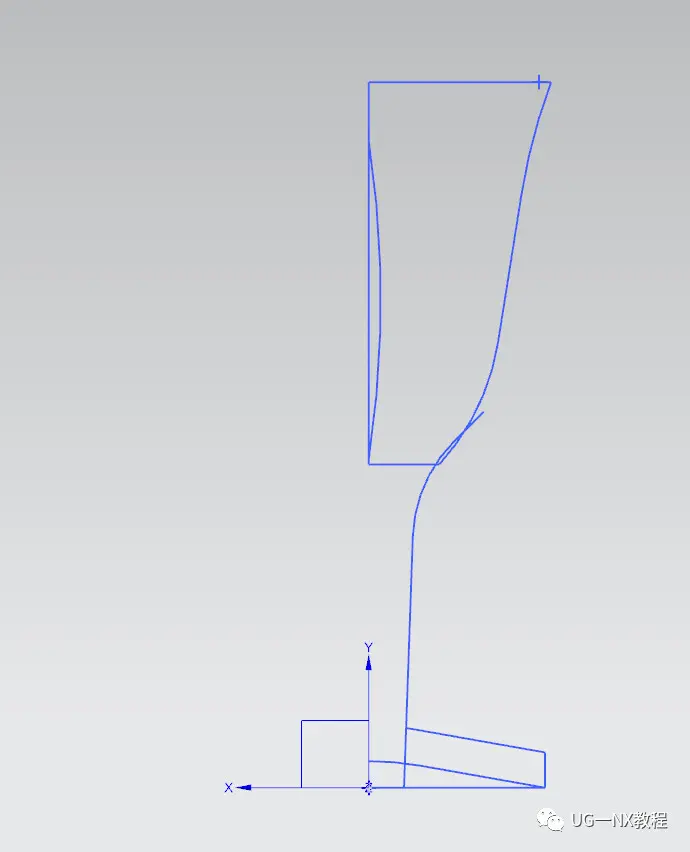

建模过程：   1.打开UG,按照一个茅台酒杯的图片画出它的草图轮廓如下。

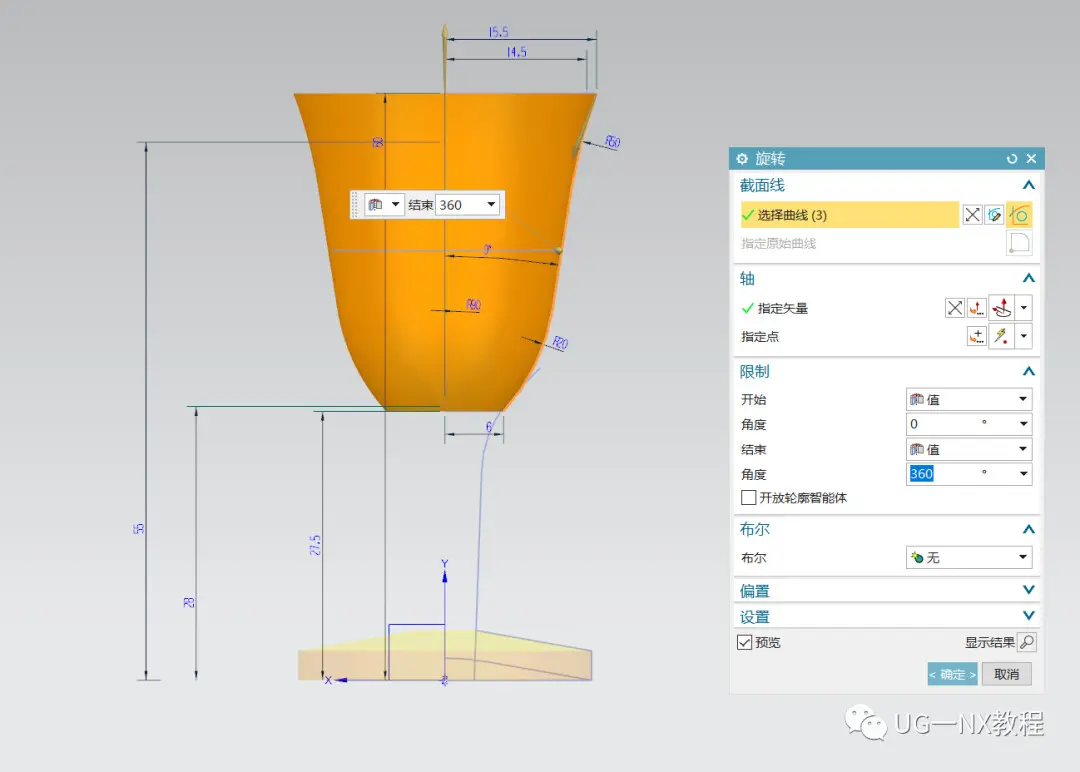

  2.用旋转分别杯顶和杯底！

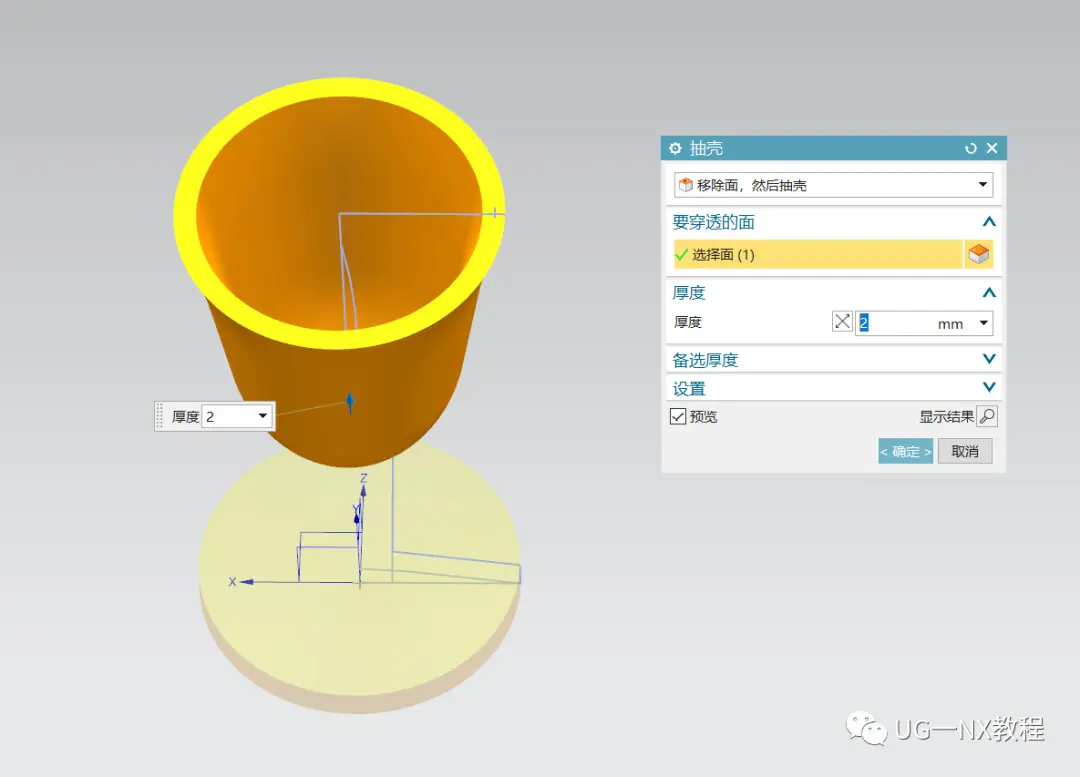

  3.对顶部移除面抽壳做出酒杯状！

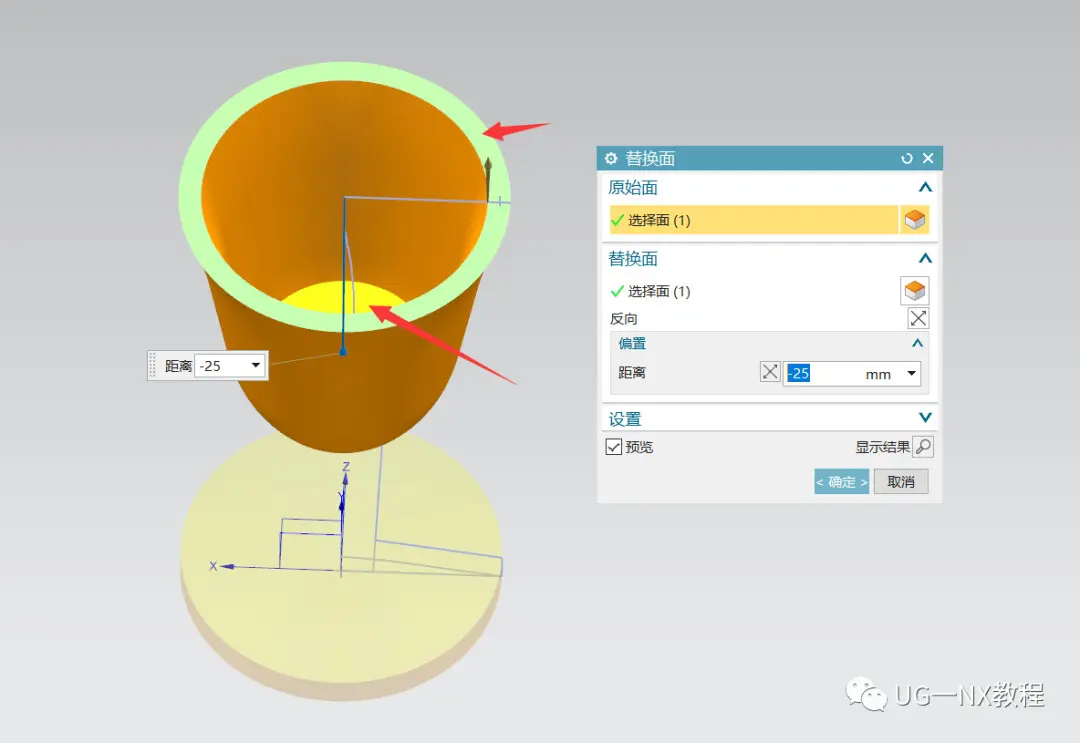

  4.上半部分杯底有点厚度可以用替换面拉高！

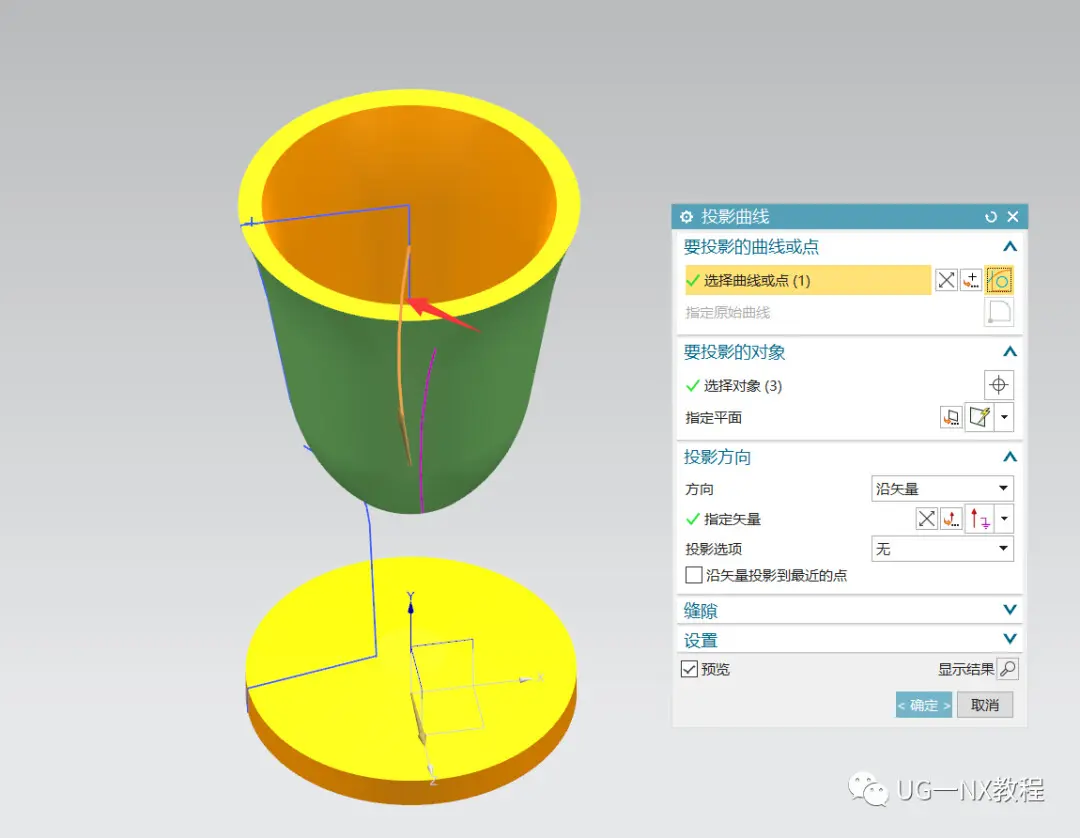

  5.接下来是杯子上的花纹，先把草图1的一段弧线投影到外壁上。

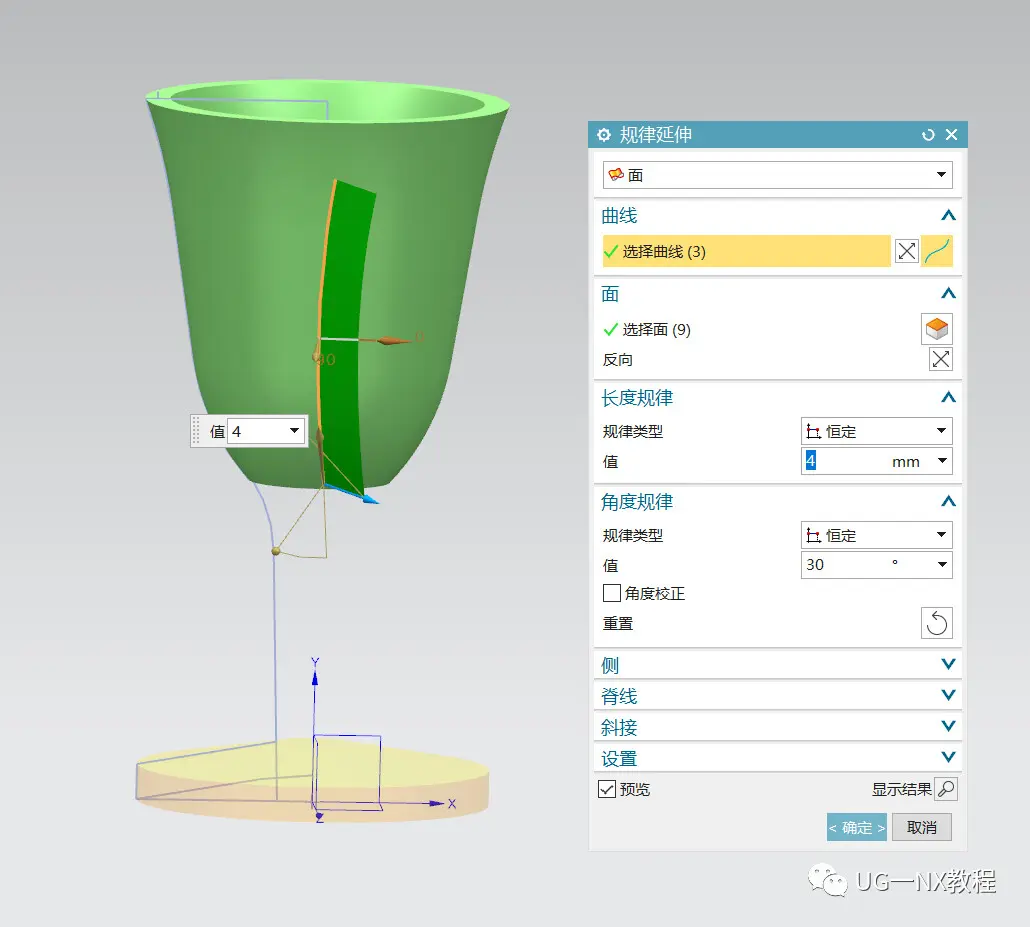

  6.做一个规律延伸后然后镜像交叉

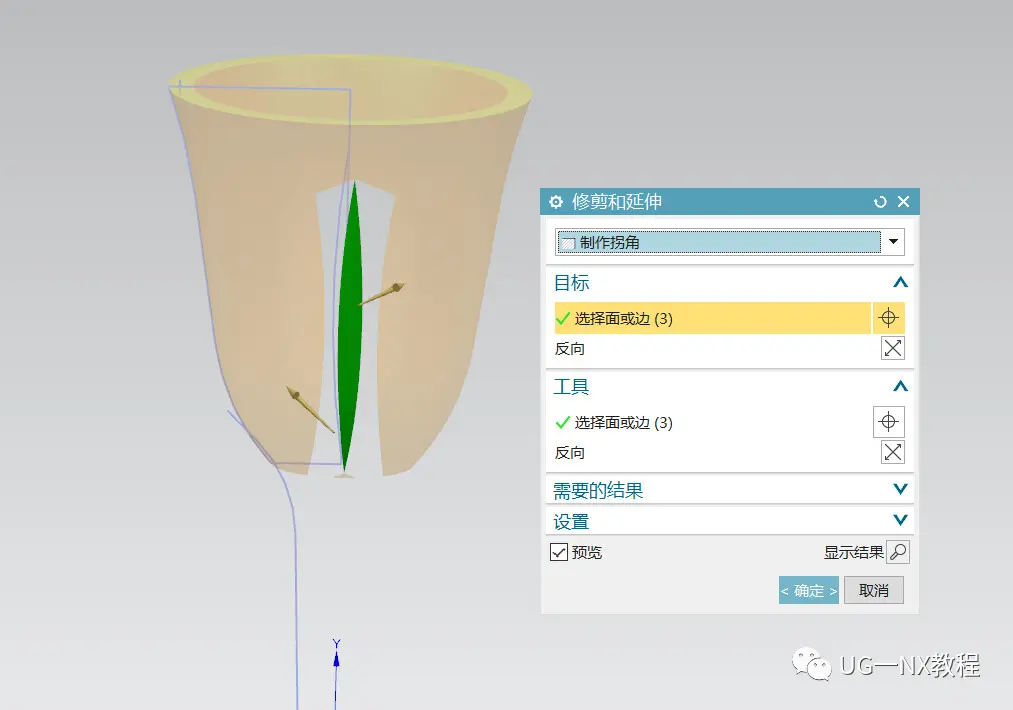

  7.用制作拐角命令来修剪掉交叉多出的部分形成封闭区域。

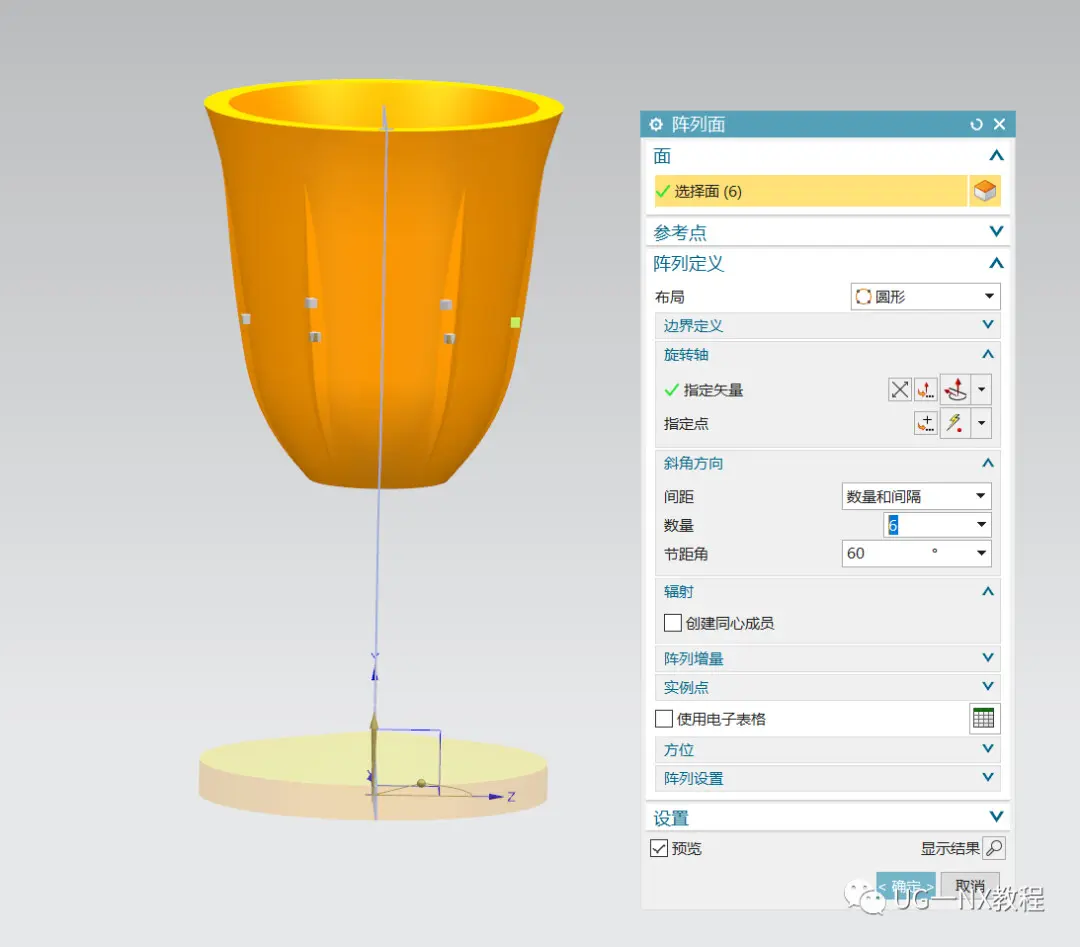

    8.使用补片命令做成实体后阵列一圈，阵列用阵列面命令，这下杯壁上的花纹就完成了，除了这方法，用扫掠也行，方法看后面的视频！

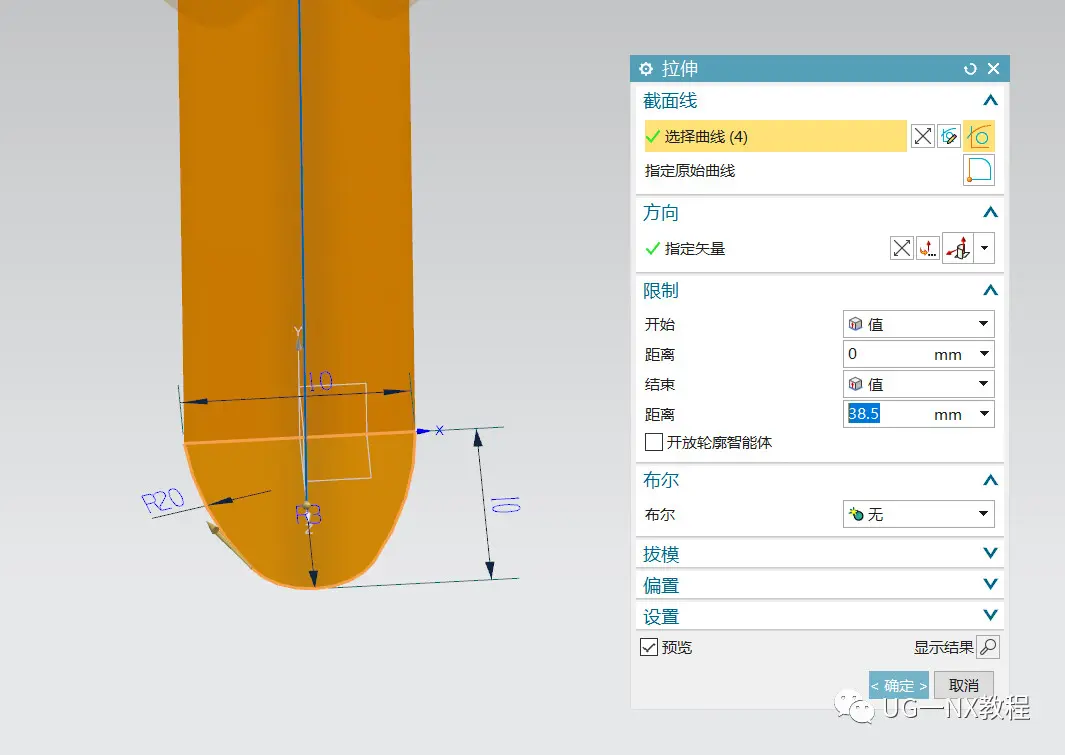

  9.酒杯柄的部分可以在坐标系上画草图拉伸成柱子，高度不要超出杯子外。

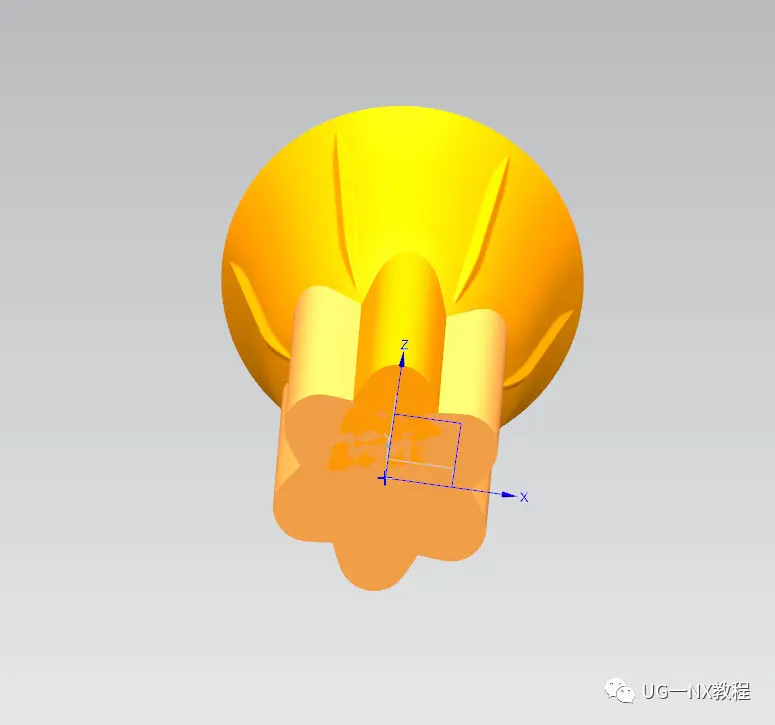

  10.阵列6份成这个样式，也可以草图一步拉伸完成。

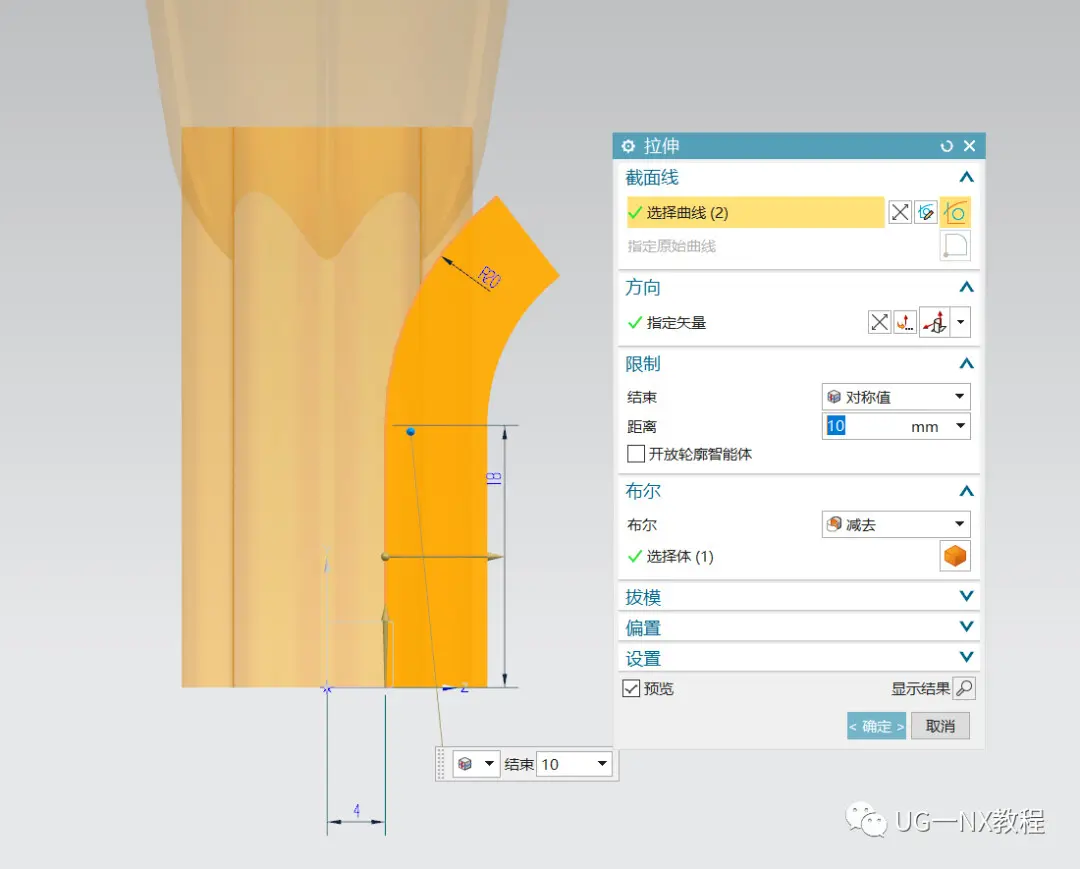

  11.求和后倒圆角，画这么一个草图拉伸求差。

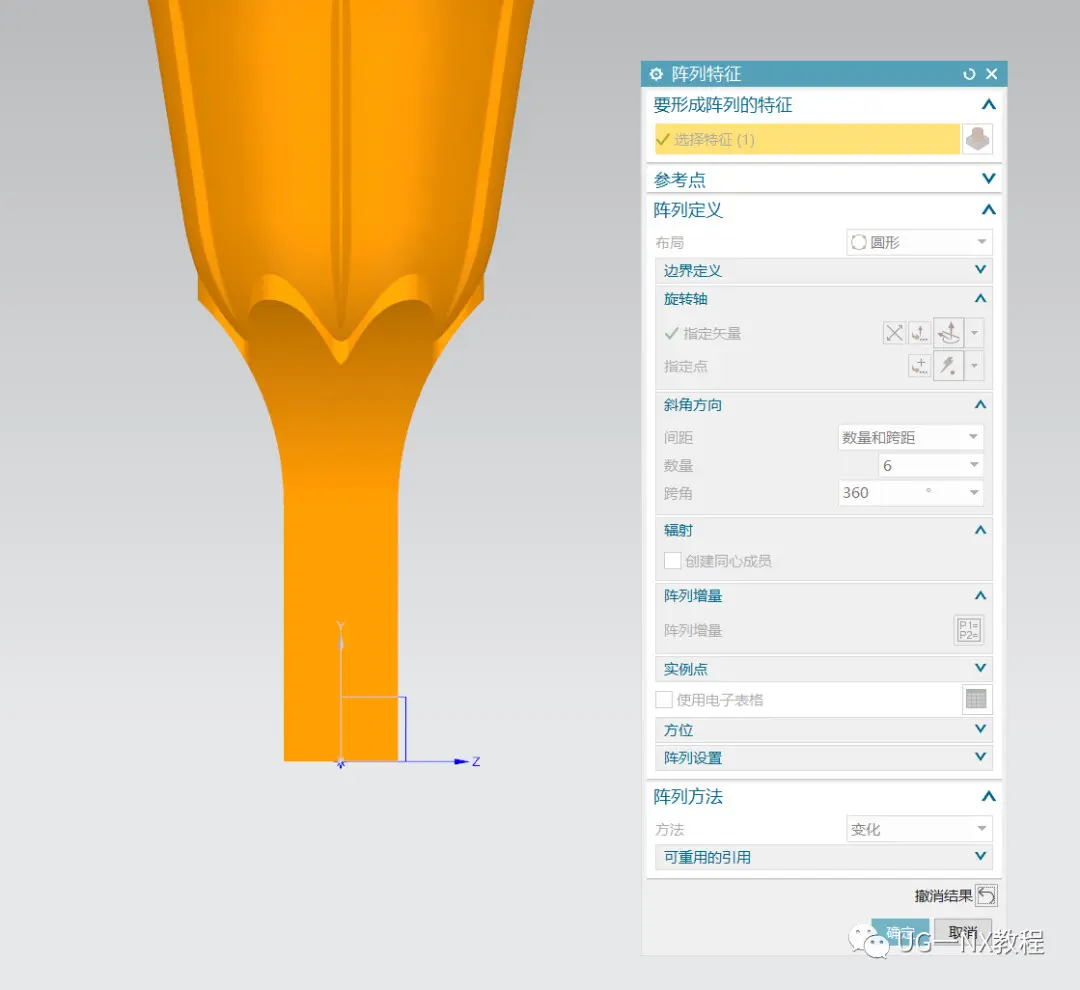

  12.阵列这个拉伸求差特征，也是一圈6个，这个杯子柄出来了。

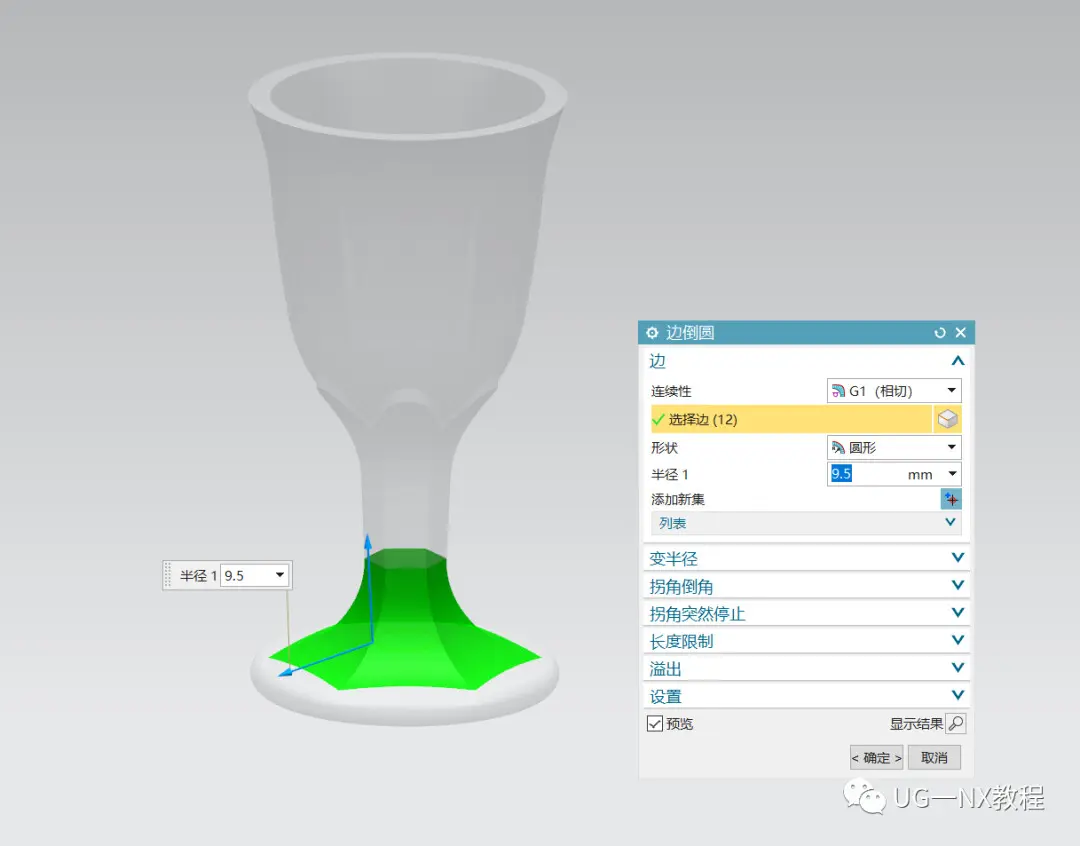

  13.最后配合之前的旋转底座做一个倒圆角即可。

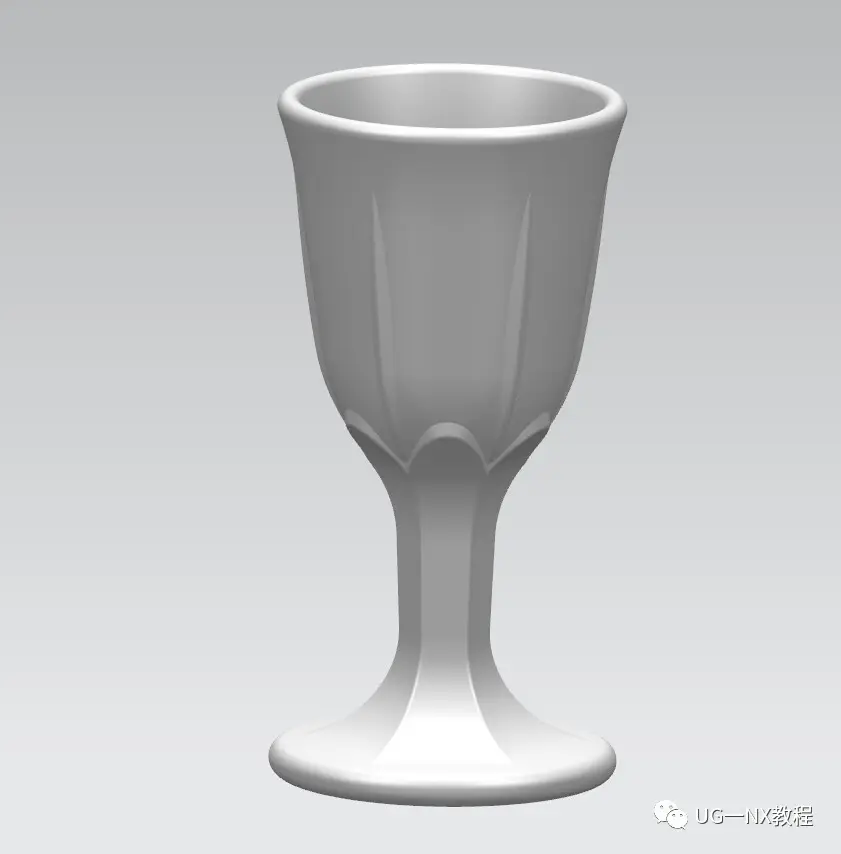

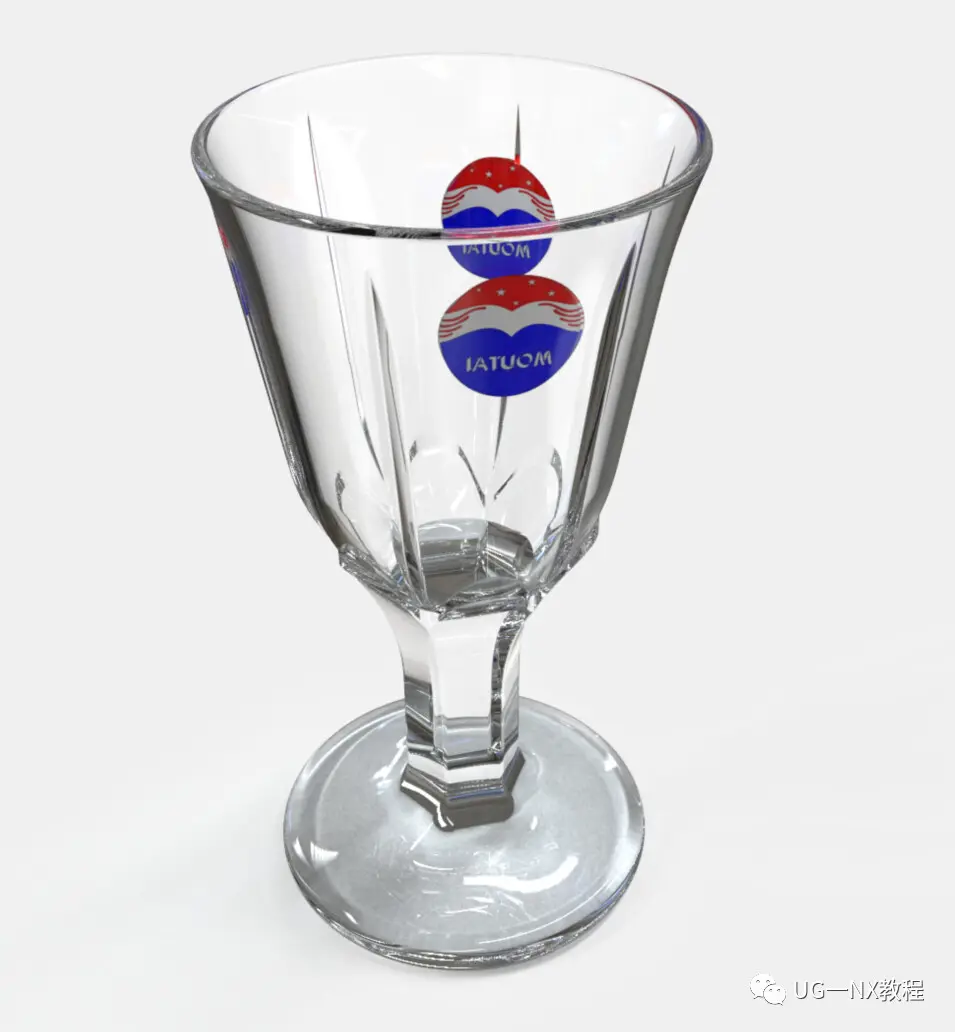

  完成的模型如下
