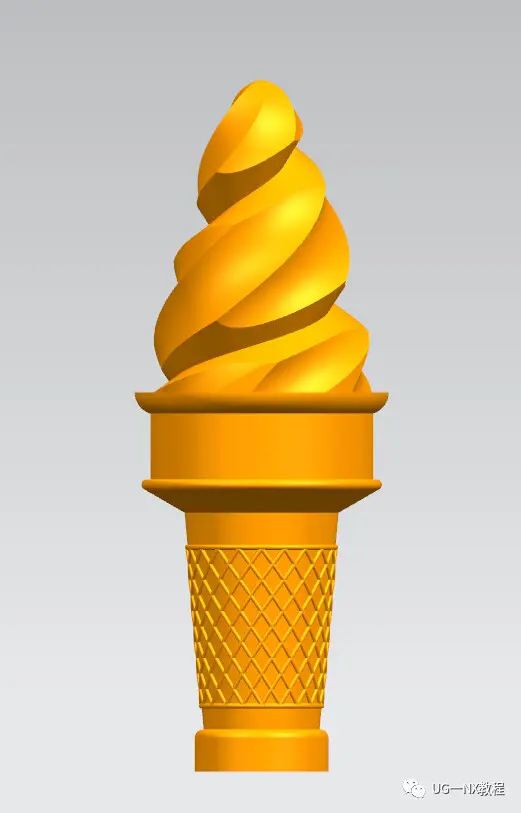

UG NX趣味建模：冰激凌模型创建教程

虽然现在天气还很冷，但是很想吃冰激凌，建模一个来解解馋！UG建模一个冰淇淋模型，来看看绘制方法吧！

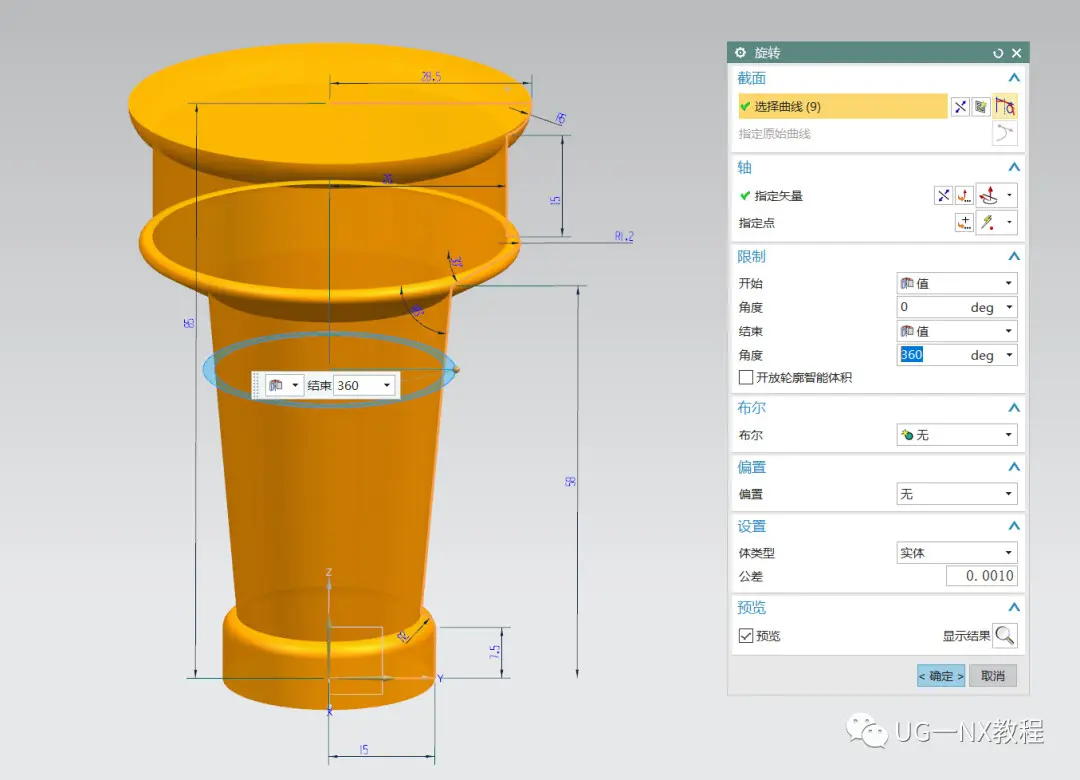

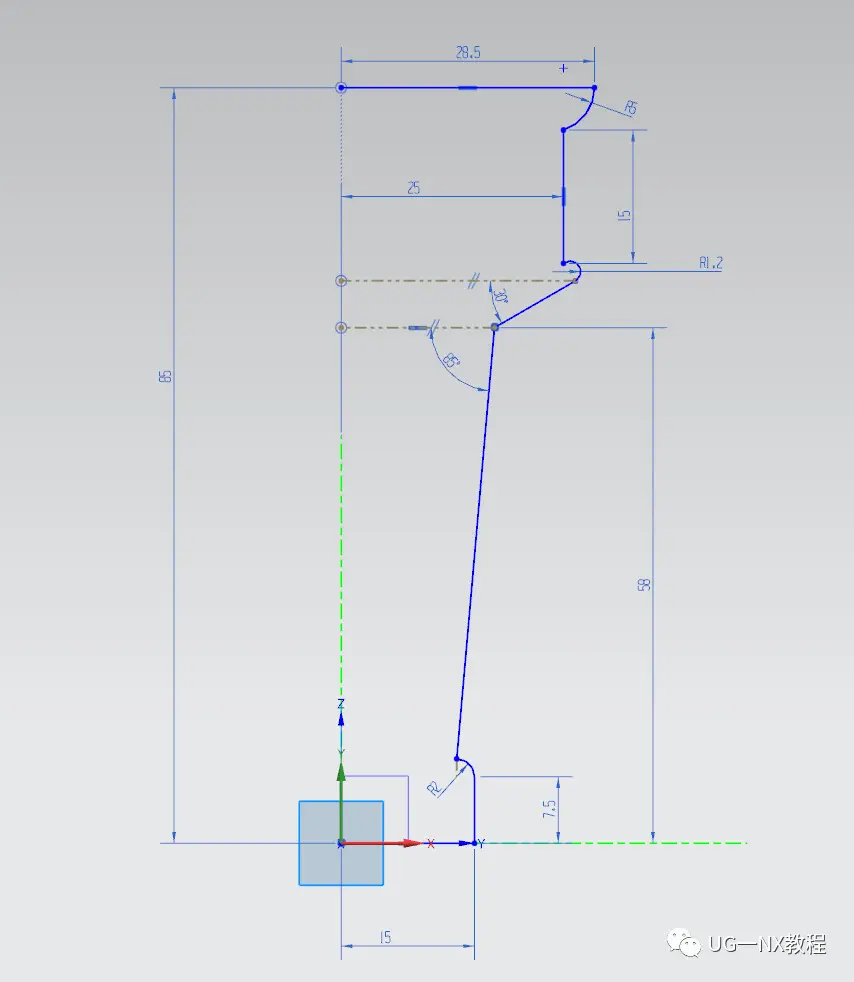

  建模过程：   1.打开UG，在YZ平面绘制草图甜筒的轮廓，然后进行旋转

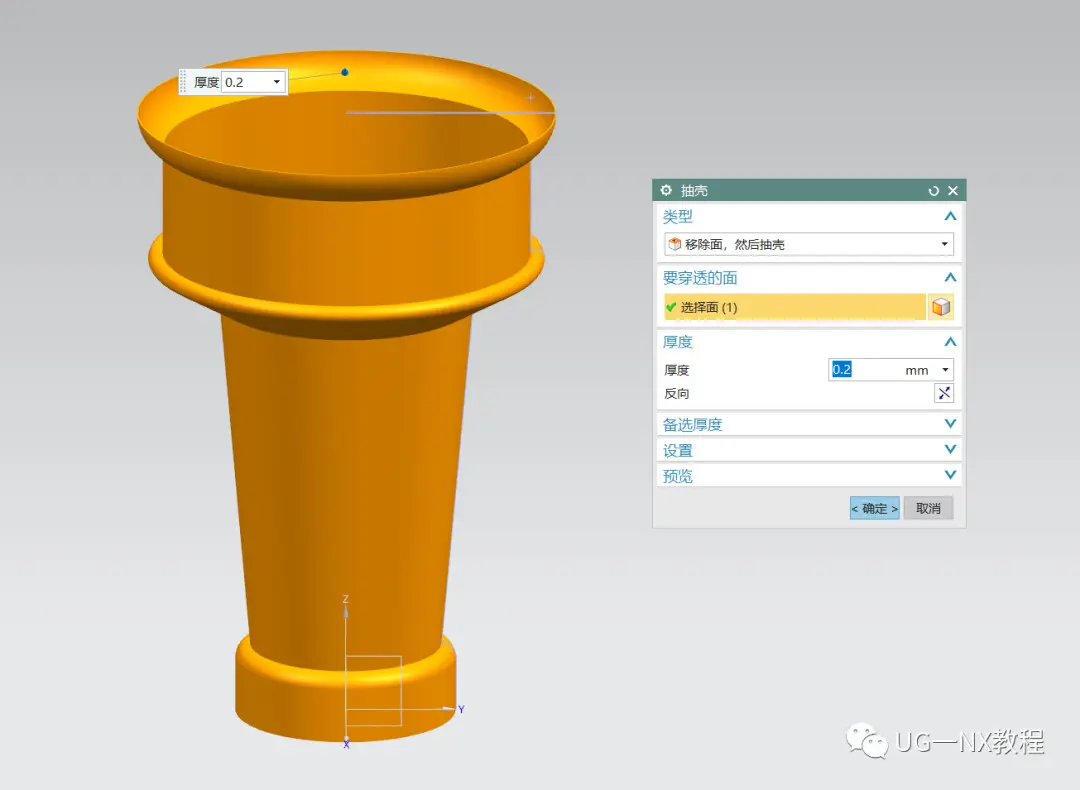

  2.移除面抽壳2毫米

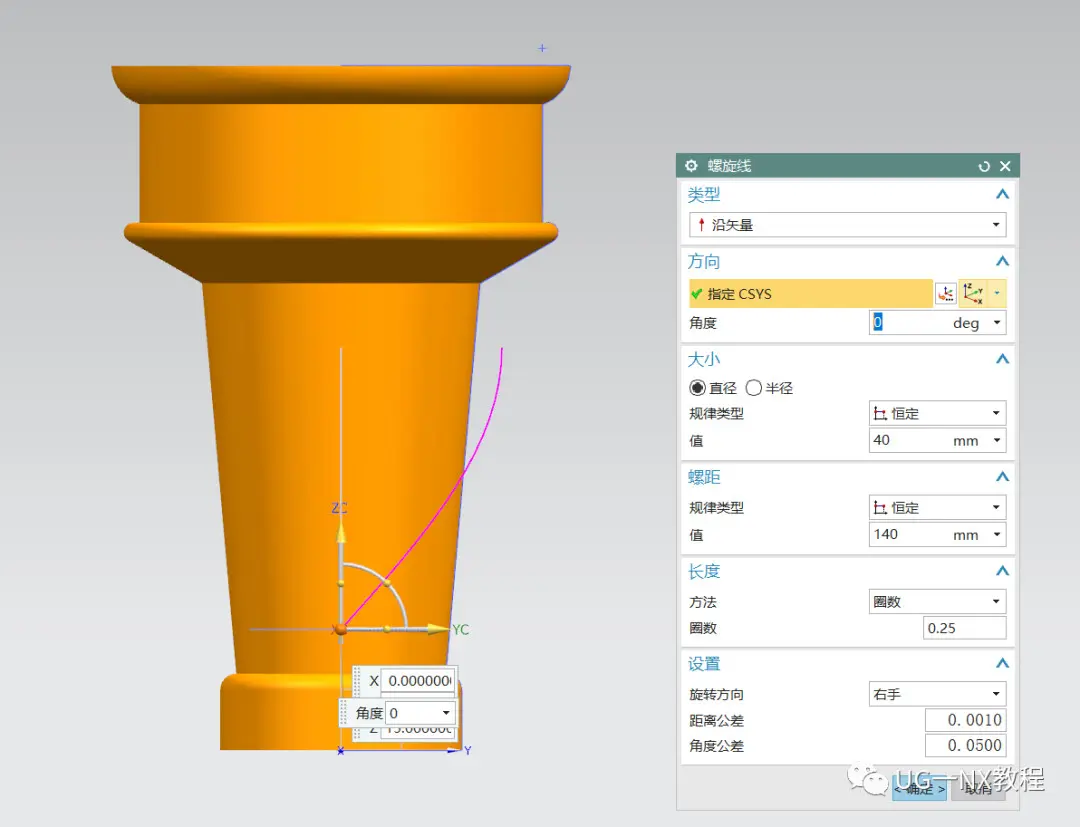

  3.插入一根螺旋线

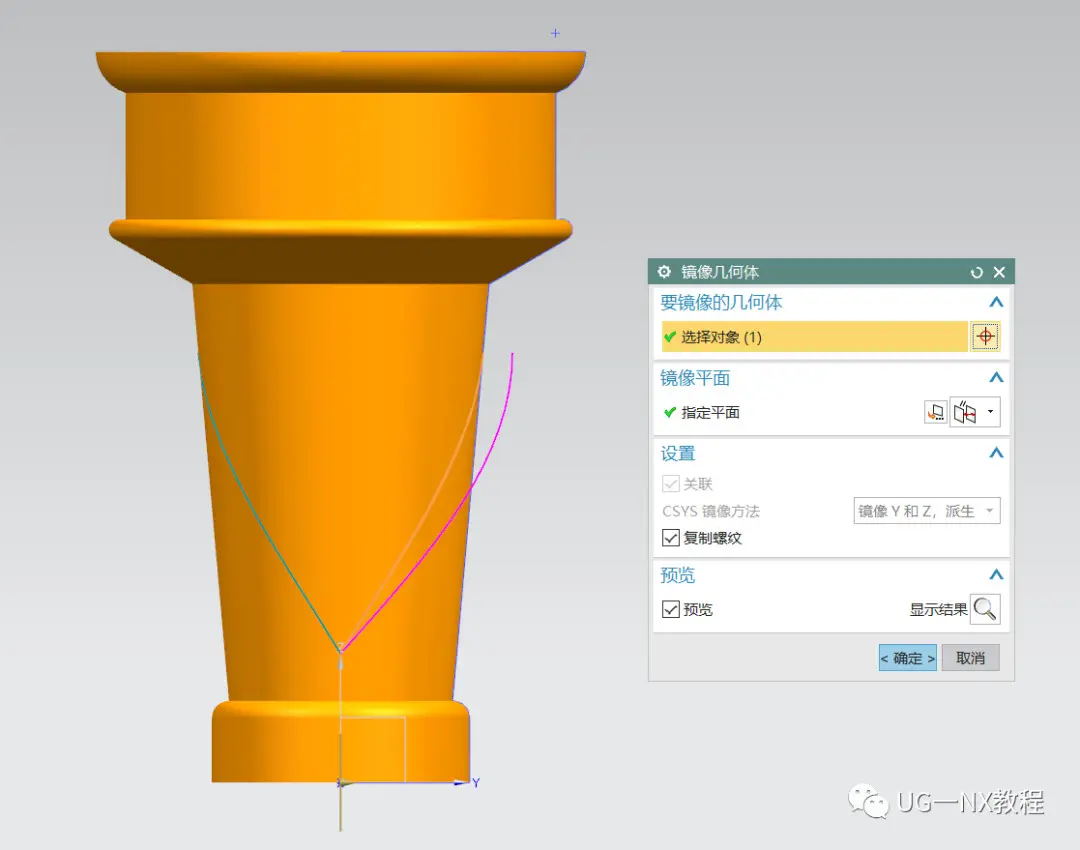

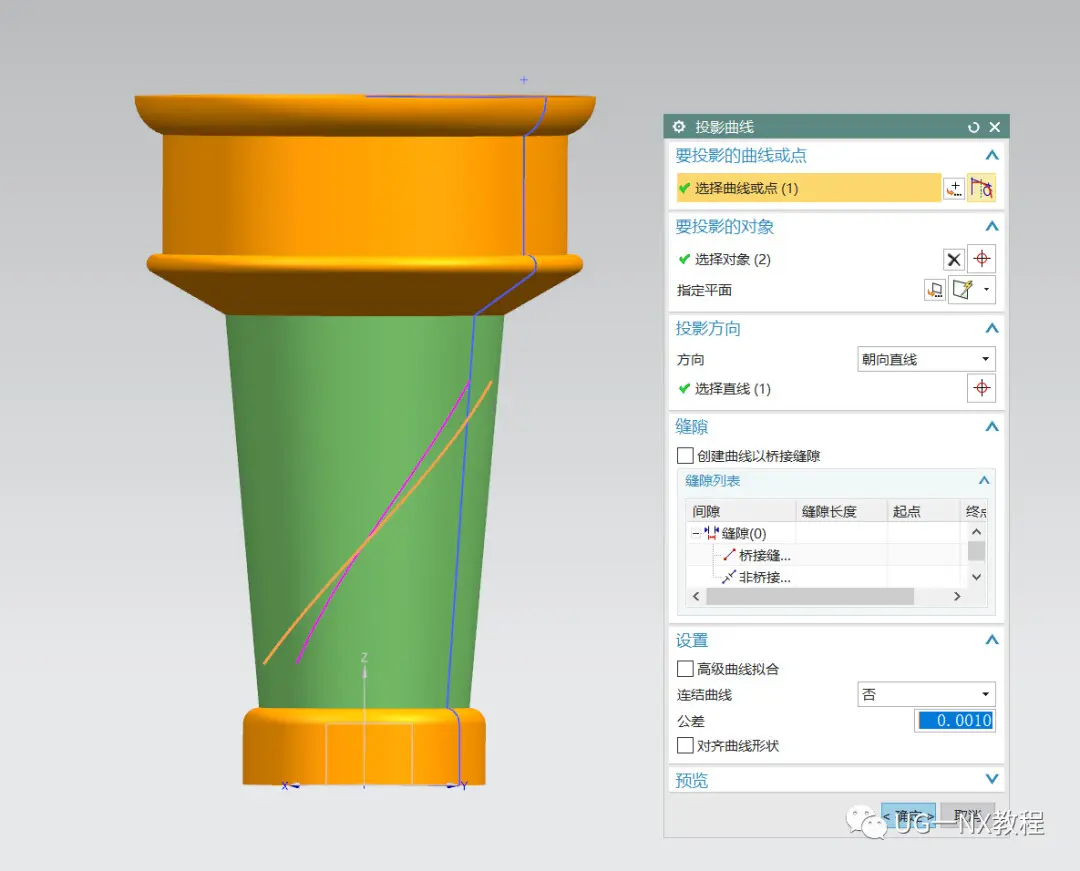

  4.把螺旋线投影到柱面上，然后以XZ平面镜像投影后的线

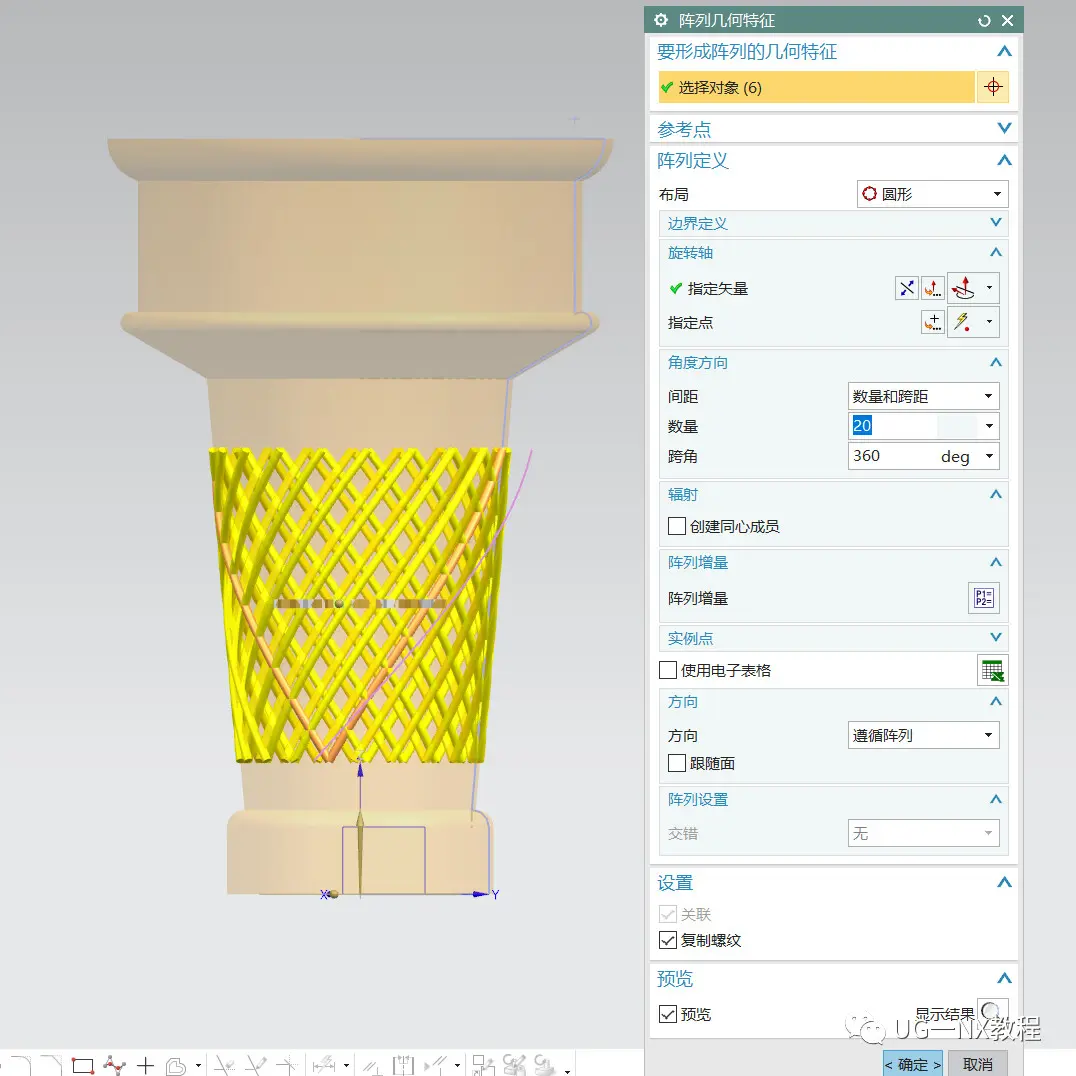

  5.对两根投影后的线做管道，然后阵列一圈

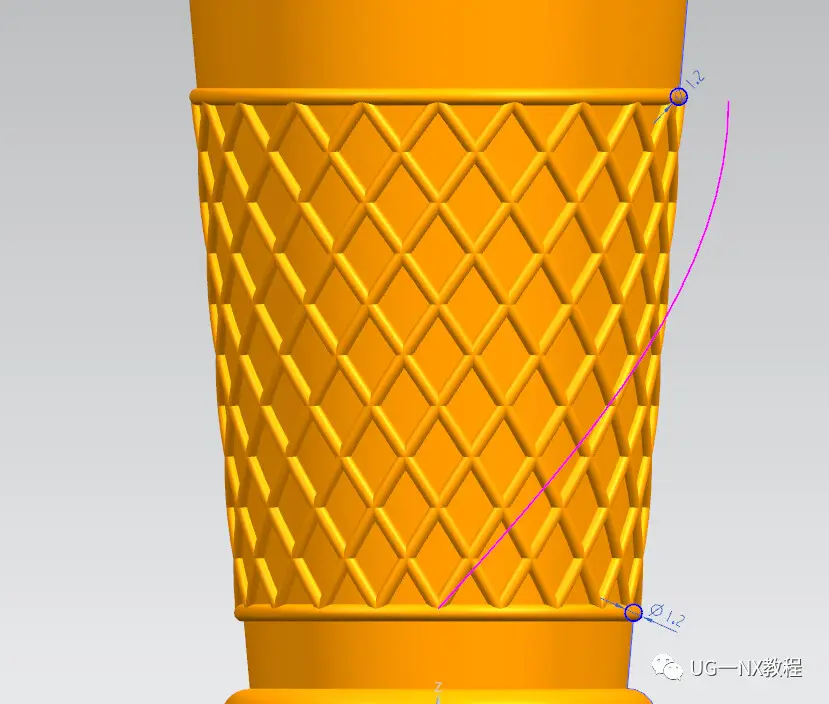

  6.然后在YZ平面绘制两个小圆，旋转360度

  7.拉伸面的边后，在侧面加入文本

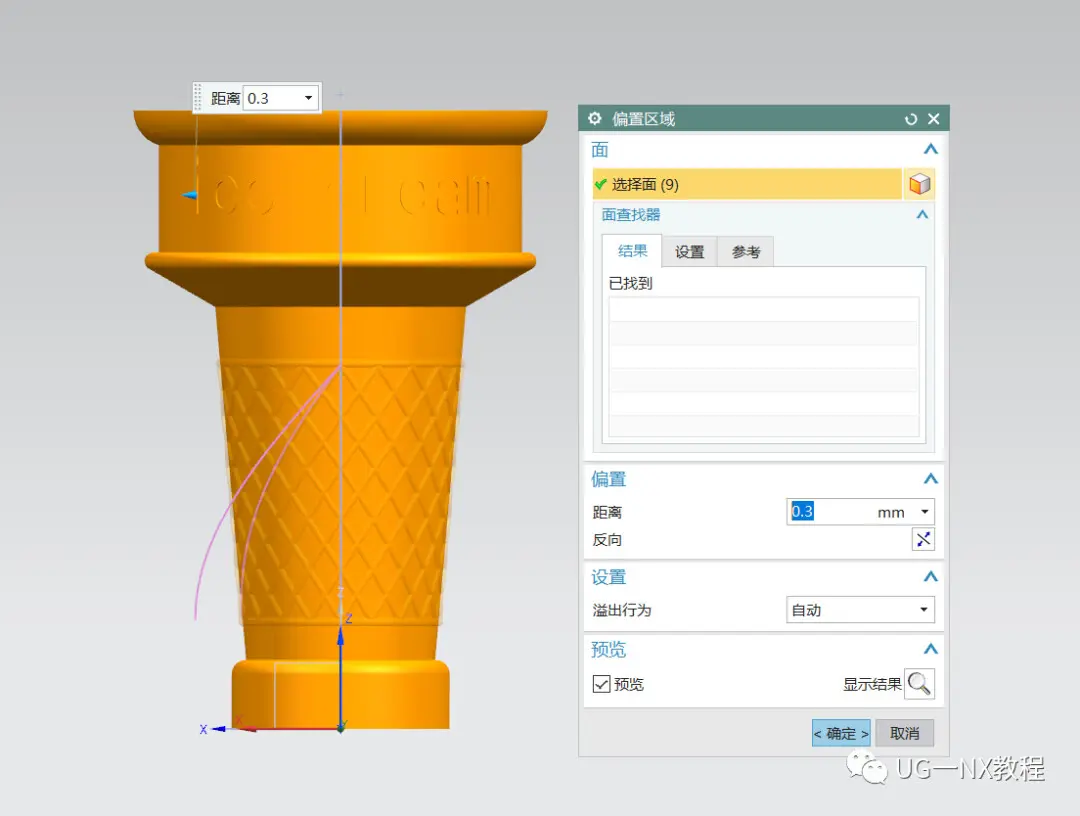

  8.分割面分割文本后就能使用偏置区域向外偏置了

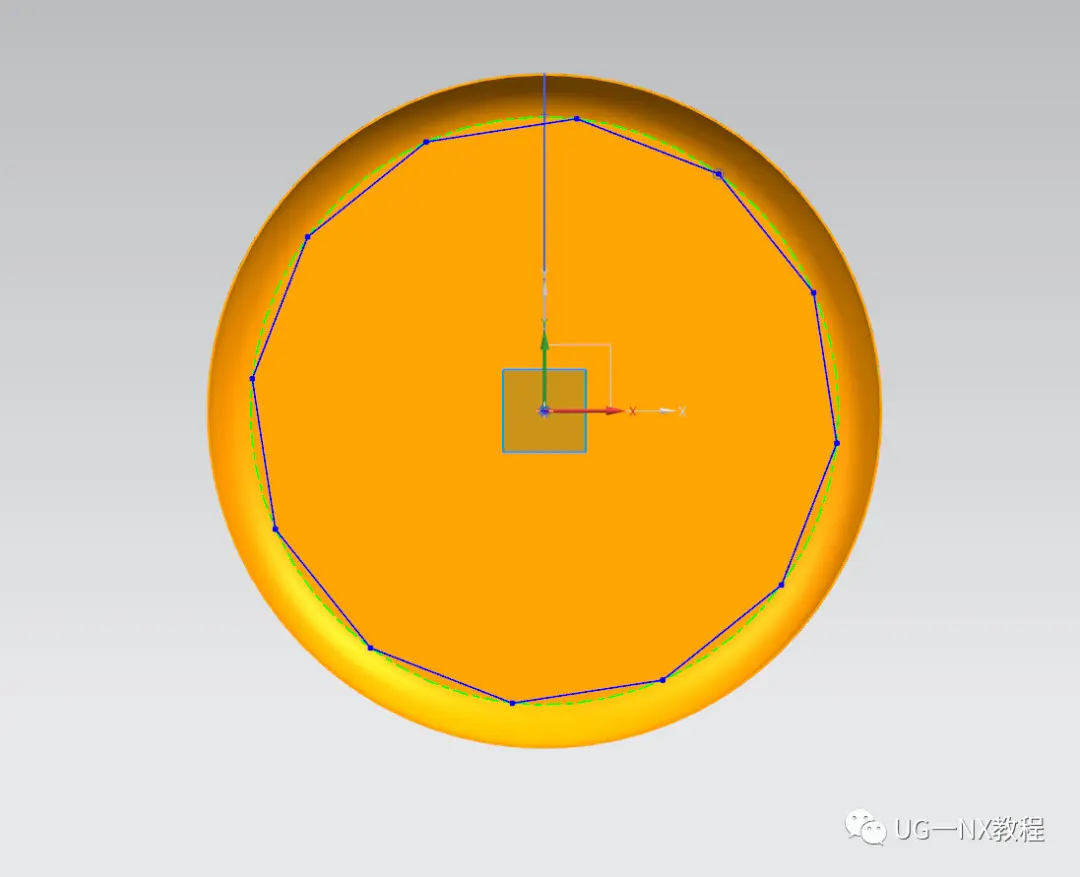

  9.求和甜筒蛋卷部分后，开始绘制冰淇淋雪顶，在拉伸面上绘制草图12边形。

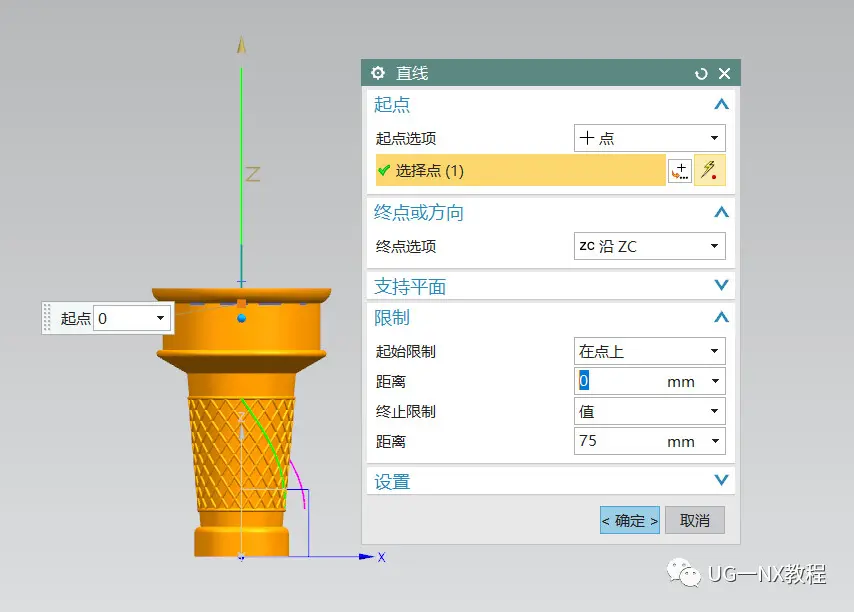

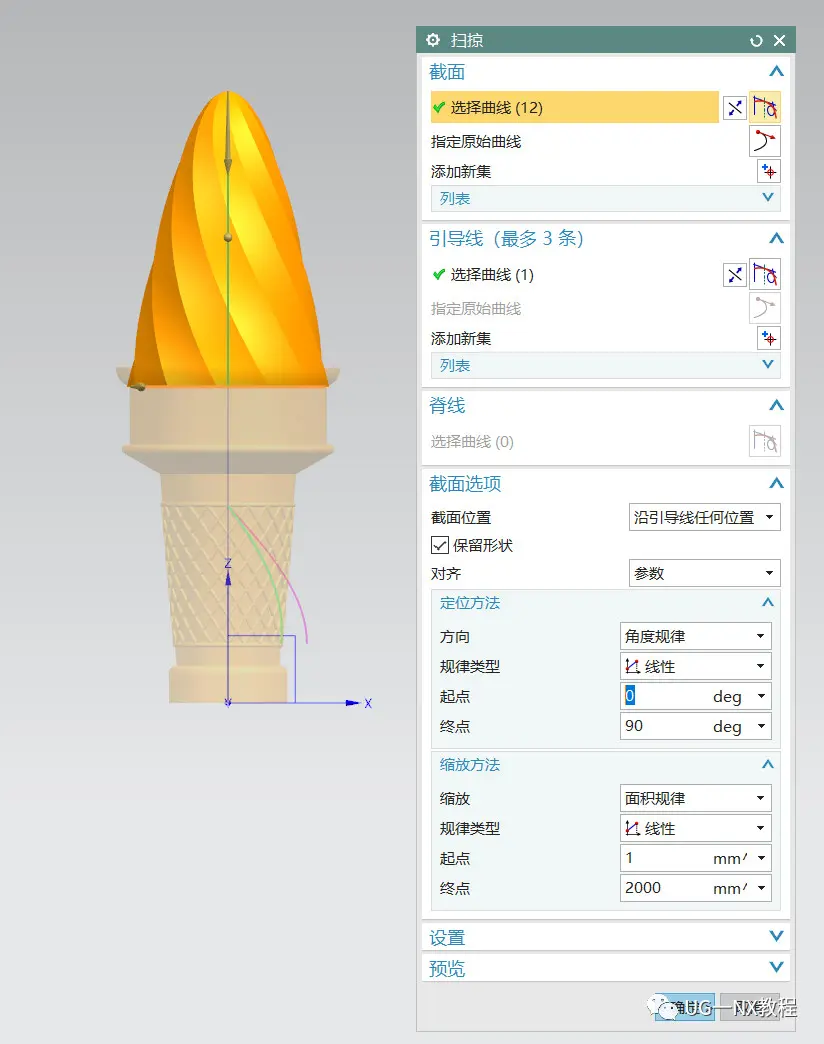

  10.绘制直线后，就能进行扫掠了。扫掠角度及方向可以自己随便调。

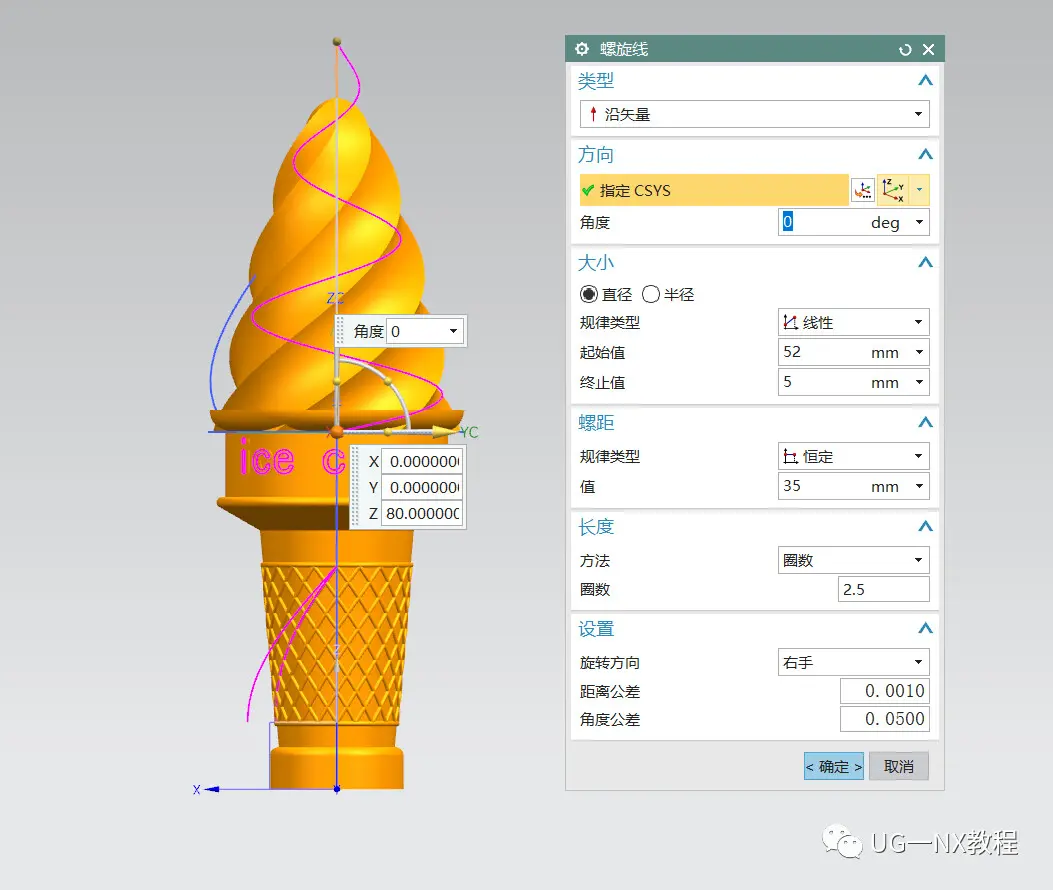

  11.还想继续给冰淇淋完善下的话，可以继续绘制螺旋线

  12.然后在螺旋线端点处绘制正方形，进行扫掠

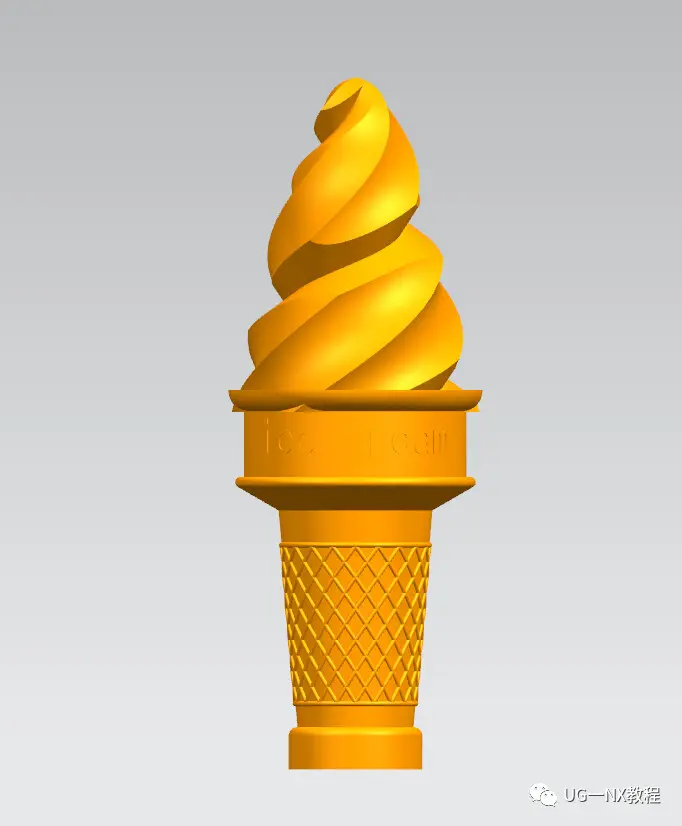

  13.求差之后的样子

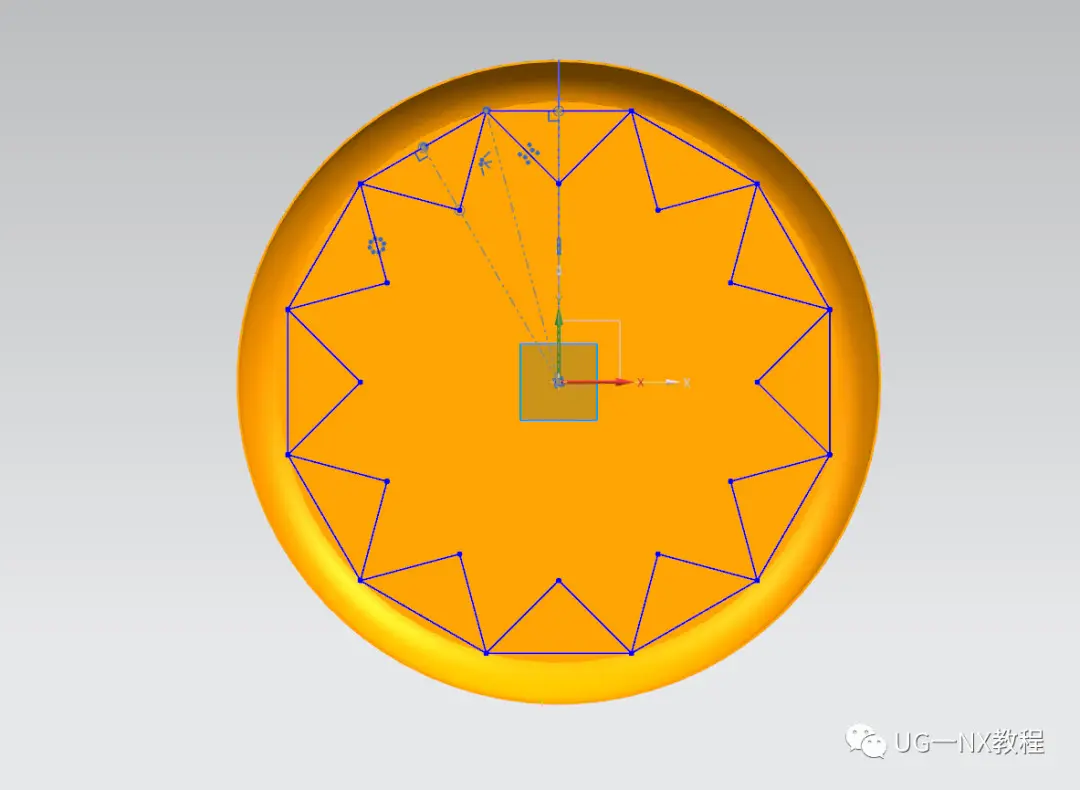

  14.雪顶还可以这样绘制。在十二边形的中间绘制菱角。

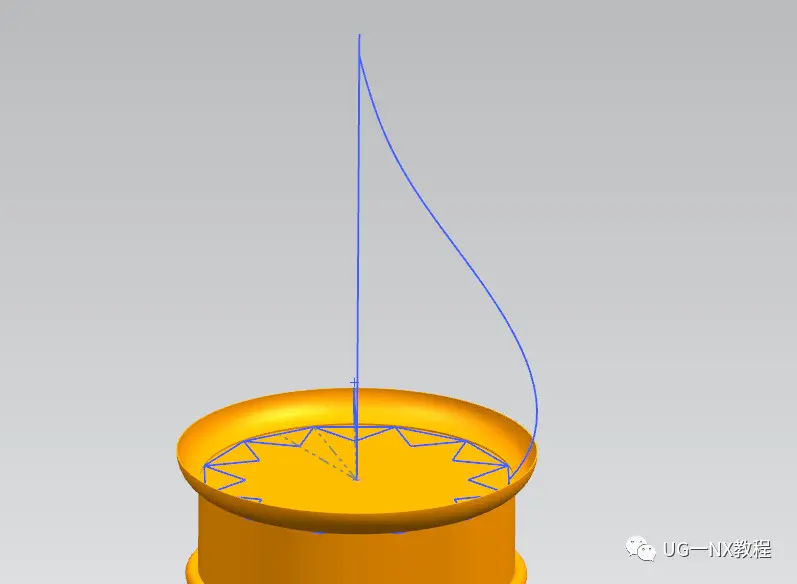

  13.在XZ平面绘制艺术样条及直线

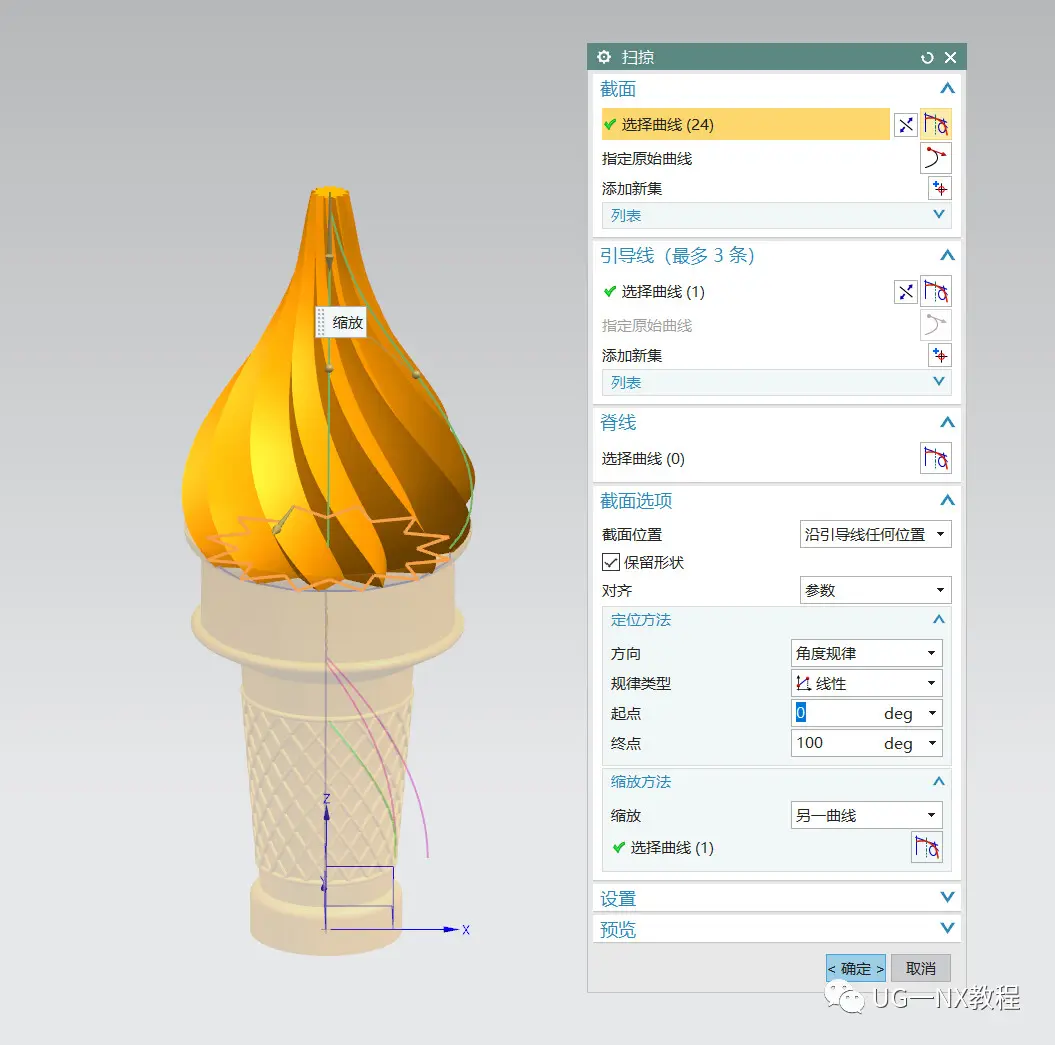

 14.进行扫掠，缩放这里选择艺术样条

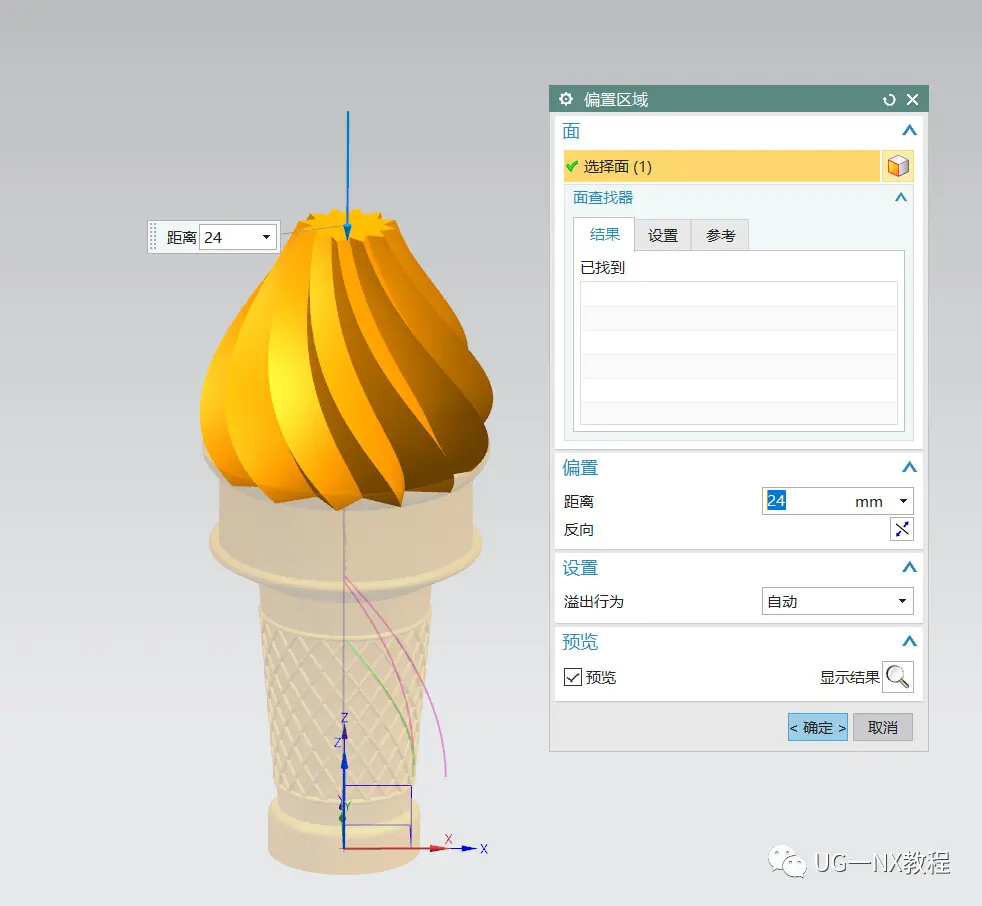

  15.使用偏置区域将顶部往下移一点点

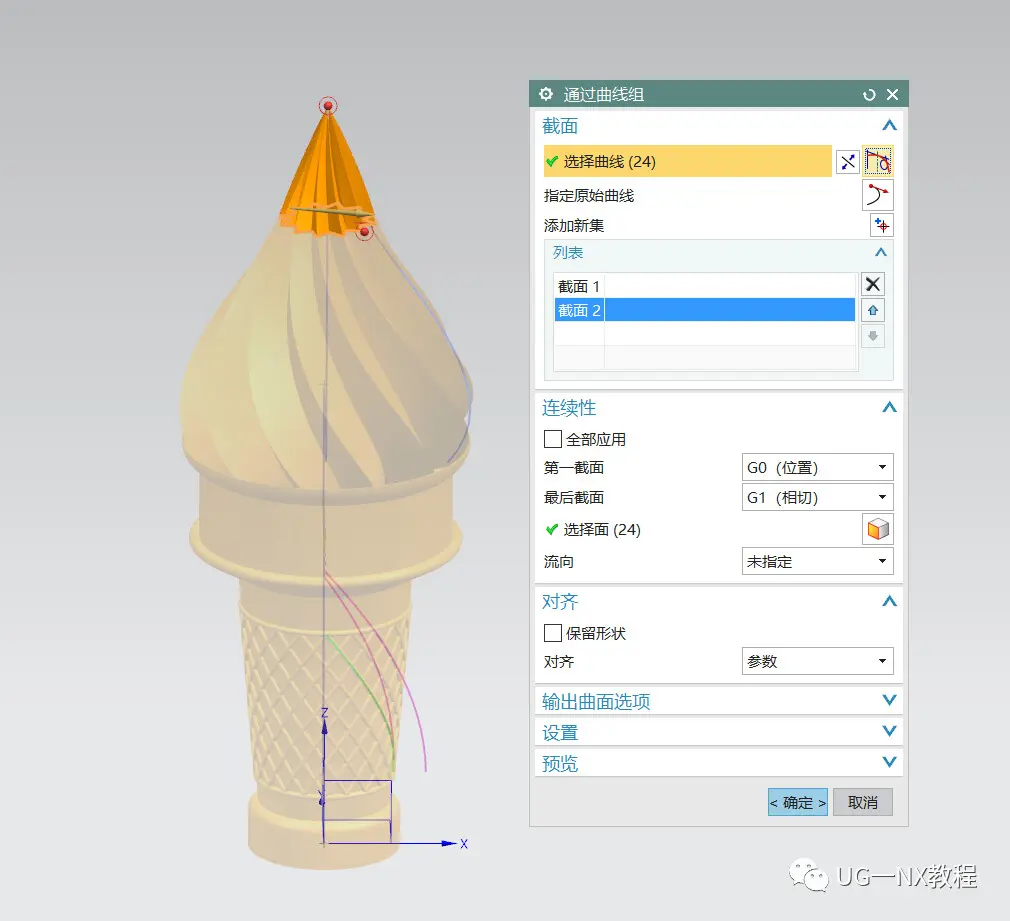

  16.使用通过曲线组，做相切的尖顶

  17.拉伸底部的圆求交

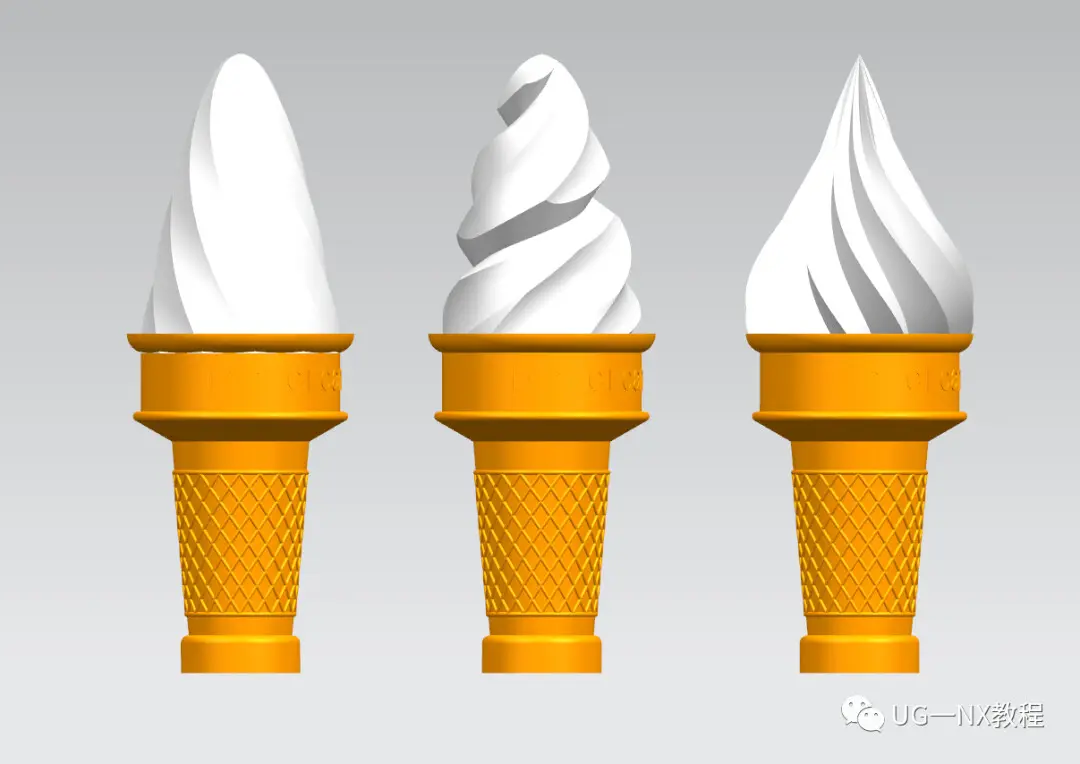

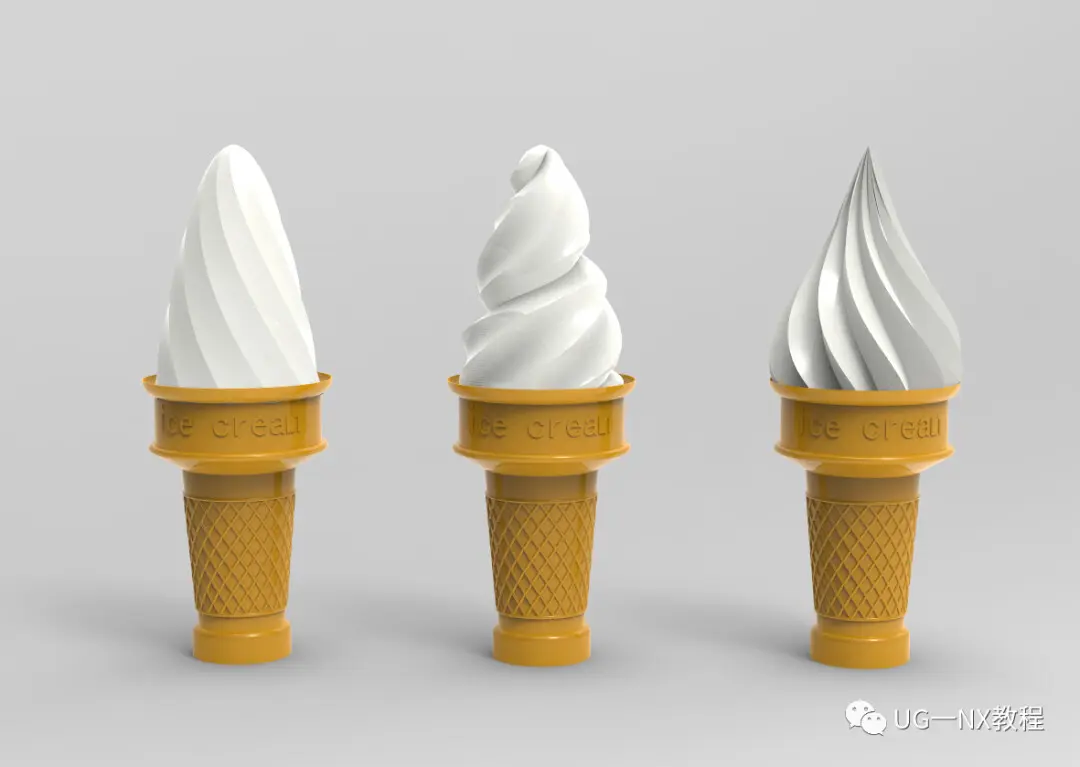

  这三个冰淇淋甜筒你学会了吗？
