UG/NX创意建模：“想你的液”，浪漫建模教程

“想你的液”来自之前王思聪的经典土味情话语录，相信很多小伙伴在各大社交平台上已经的看到了，其中一句“宝，我今天去输液，输的什么液？想你的夜”，这个梗就是来自此次事件。

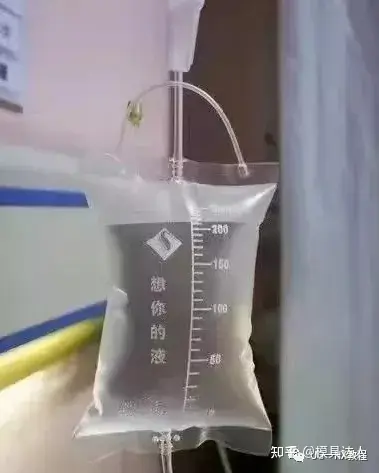

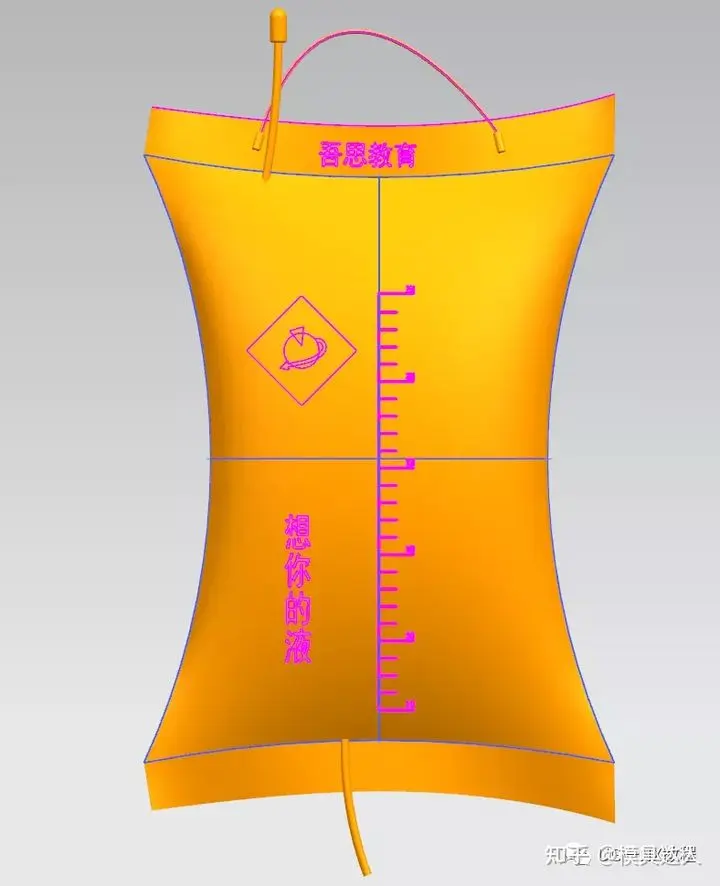

这个谐音梗，其实这个土味情话在很多年前就流行了，不过因为孙一宁撕逼王思聪这次事件才火了起来，顺便还带来了一个输液袋的表情包，今天就来绘制这么一袋“想你的液”

建模过程：

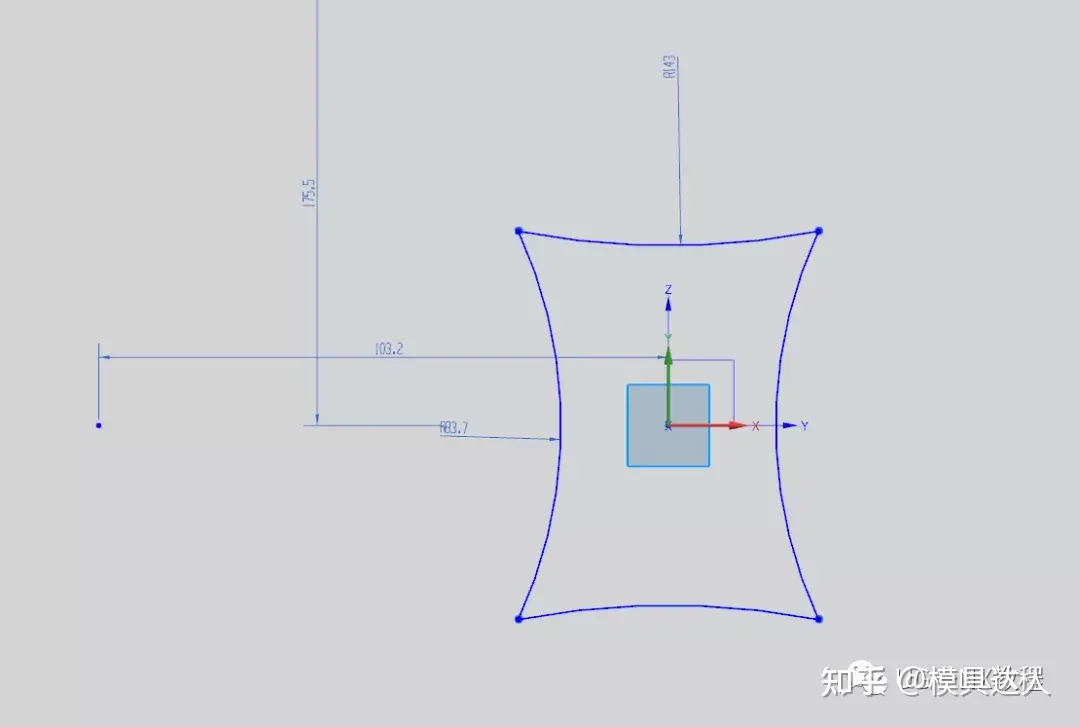

1.打开UG，在XZ平面绘制草图如下，可以对称哦。

2.在XZ平面继续创建草图，找到交点，绘制圆弧

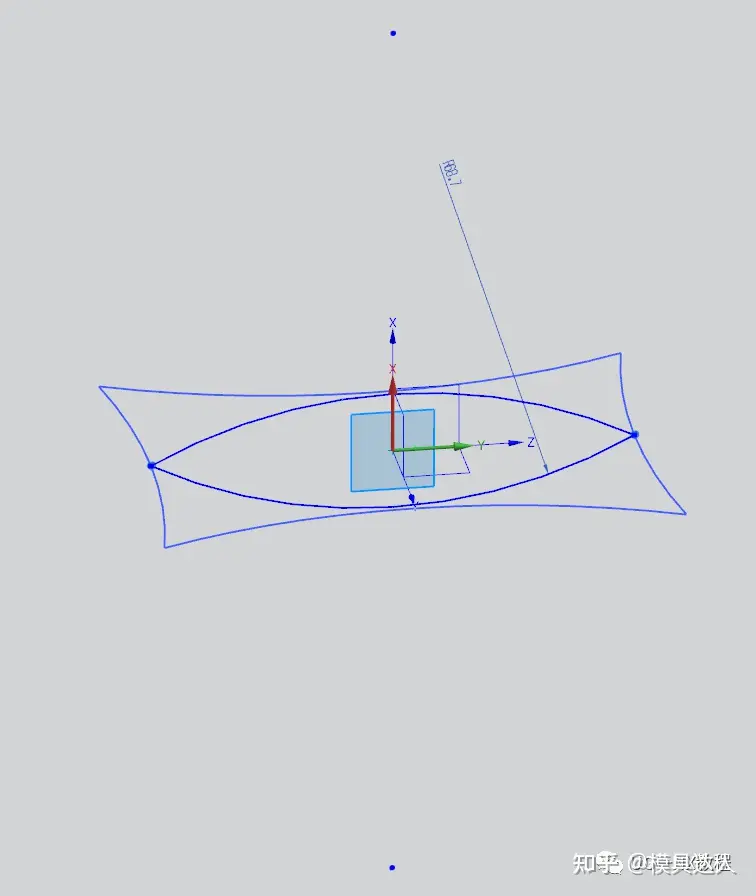

3.继续在XY平面找交点绘制椭圆

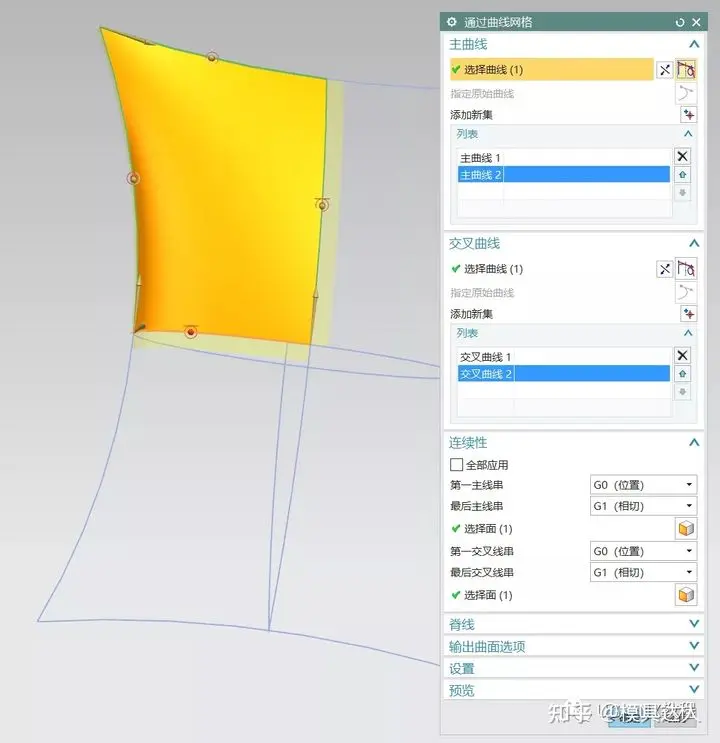

4.拉伸这三条直线做相切的辅助片体后，使用通过曲线网格做面

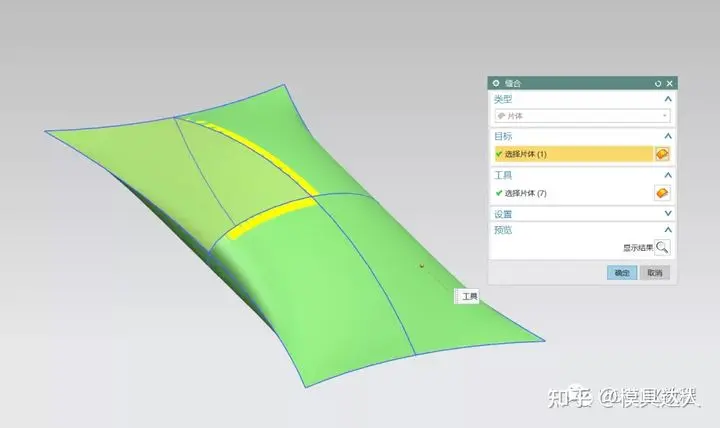

5.将做好的网格面镜像三次后，缝合成实体

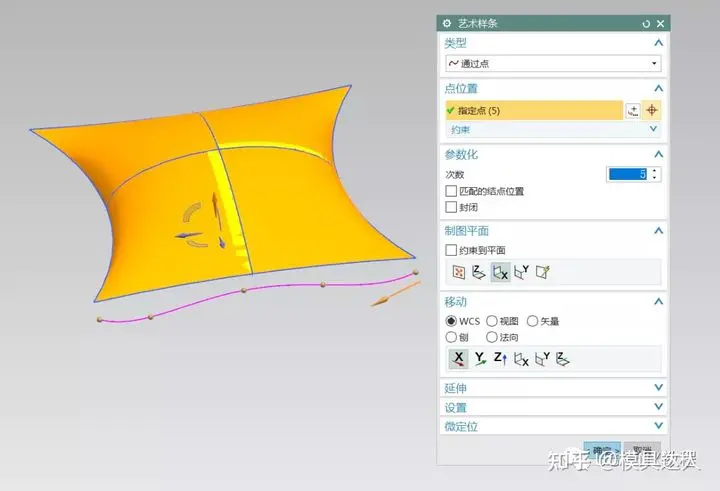

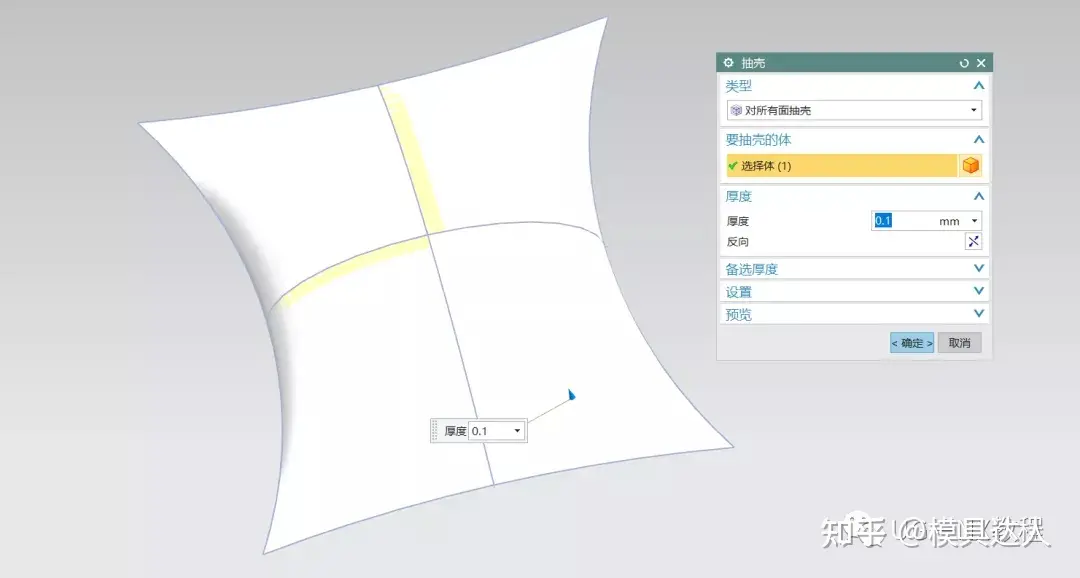

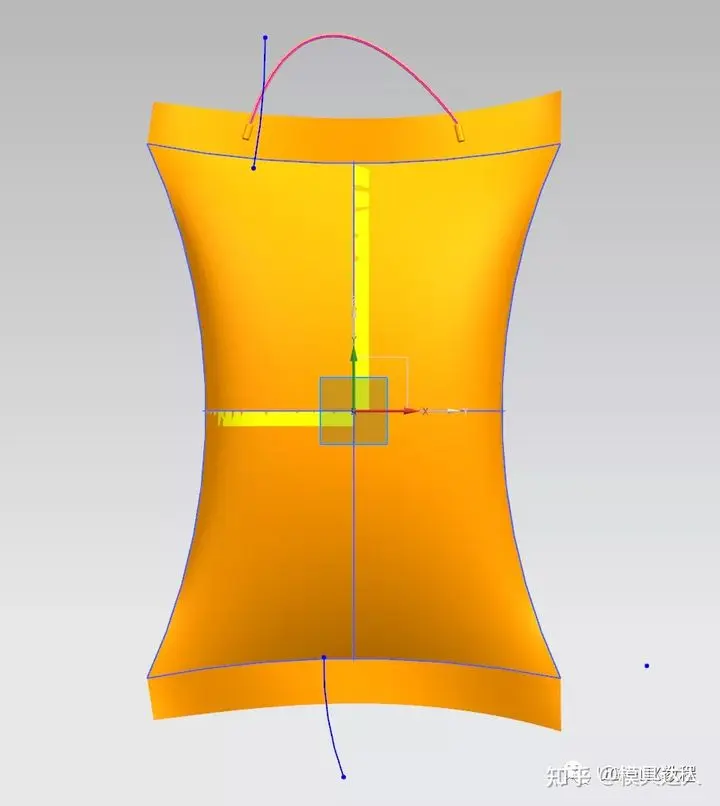

6.袋子肯定要抽壳1mm啦，抽壳完成后，绘制一根空间艺术样条

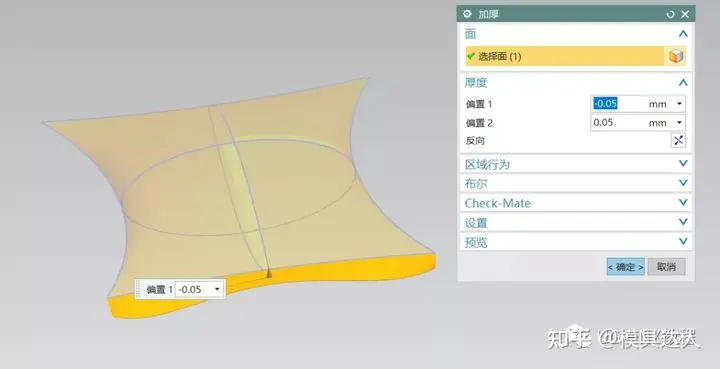

7.利用边和样条线做直纹面，然后加厚成实体

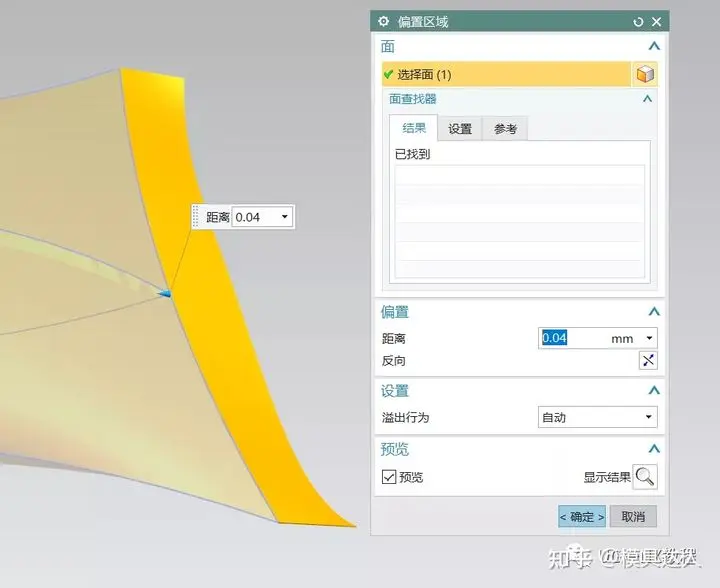

8.将直纹面偏置一点点，这样后面就能求和了，偏置完成后进行镜像

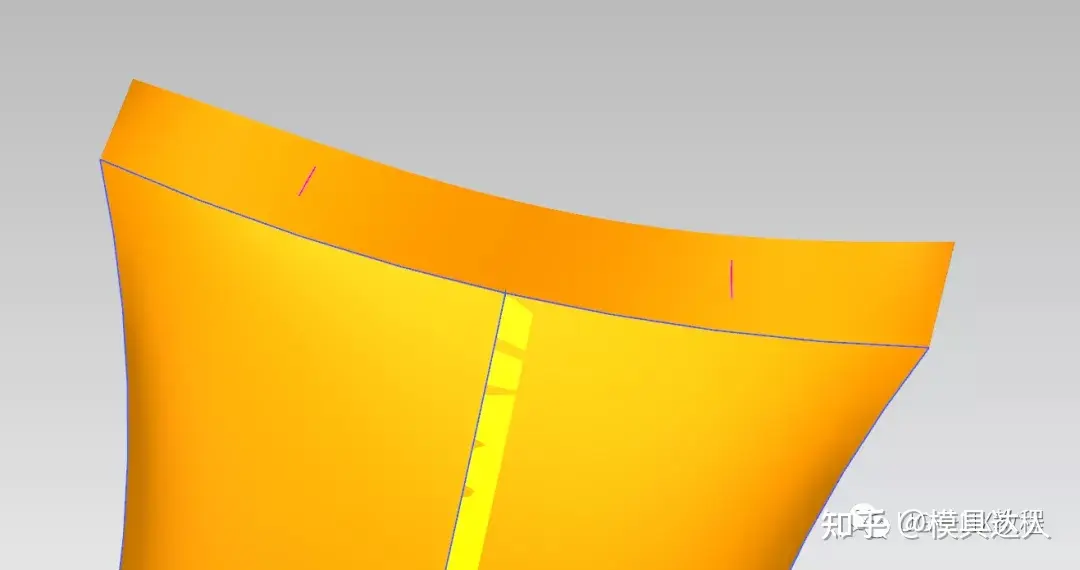

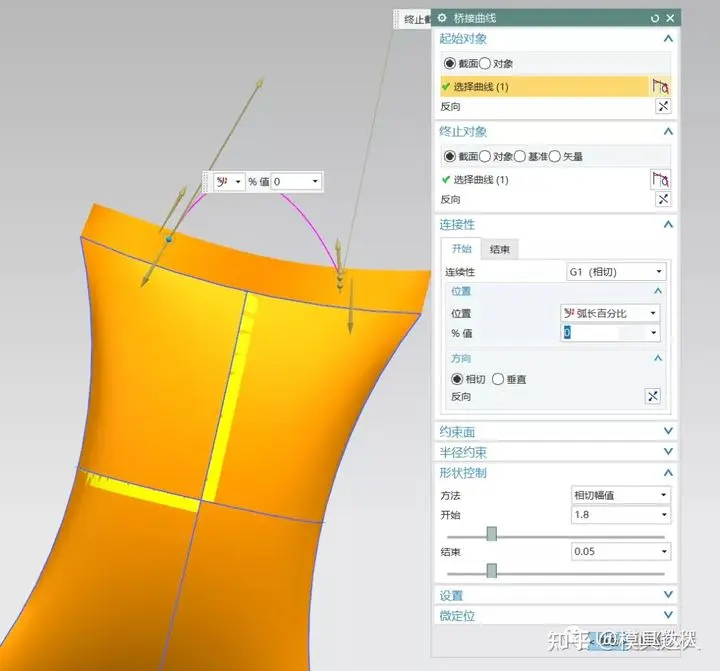

9.利用曲面上的曲线再指纹面上绘制曲线，然后进行桥接

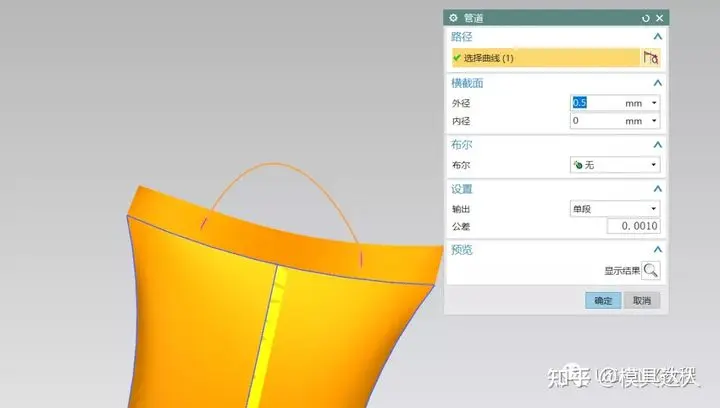

10.做两段管道

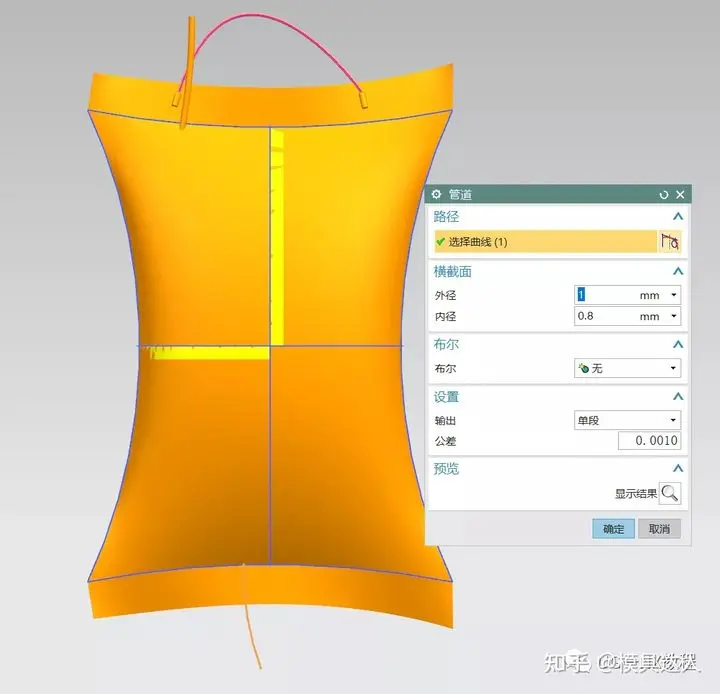

11.倒圆角0.2mm后再XZ平面绘制草图并做空心管道

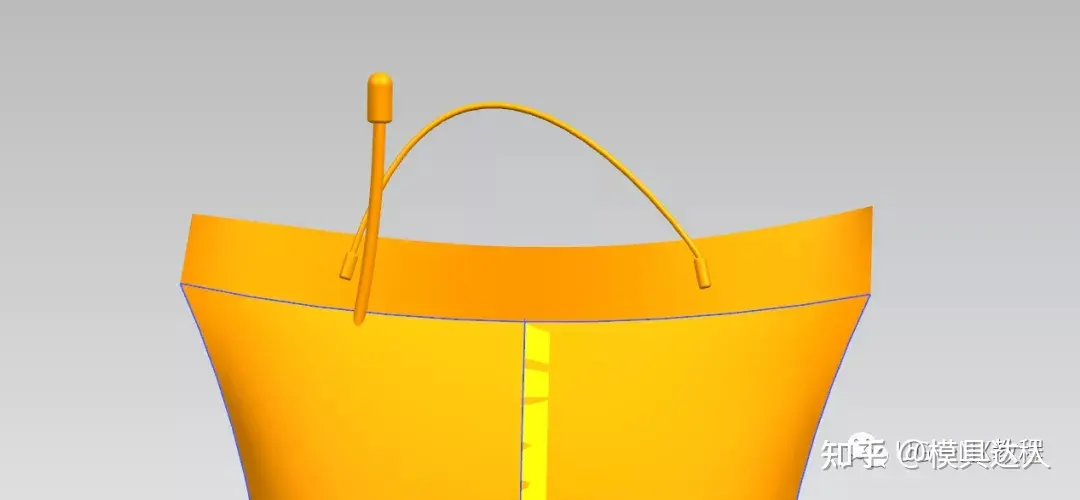

12.利用拉伸倒角做个排气管的活塞后就整体求和了

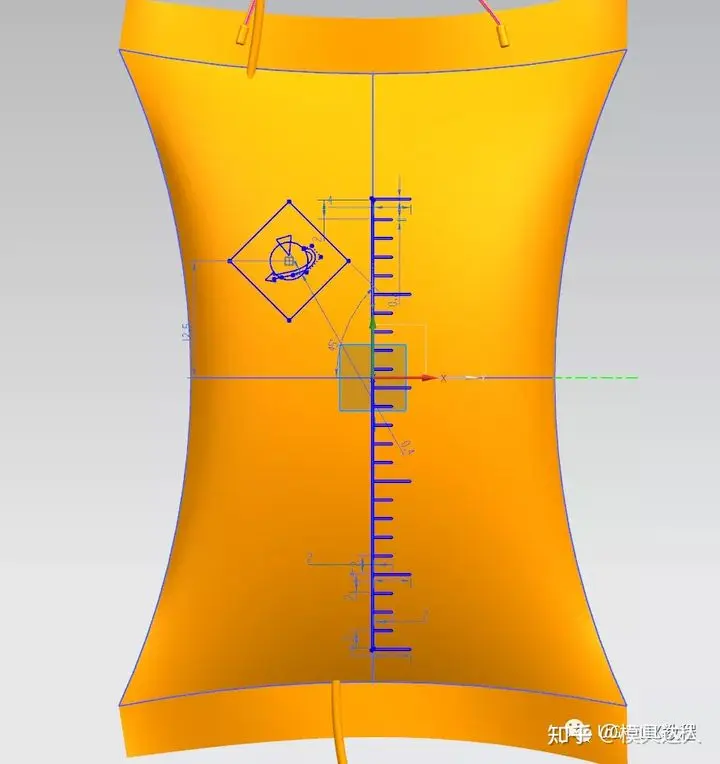

13.可以绘制图标轮廓草图和刻度草图，然后投影到面上，文本直接加在面上

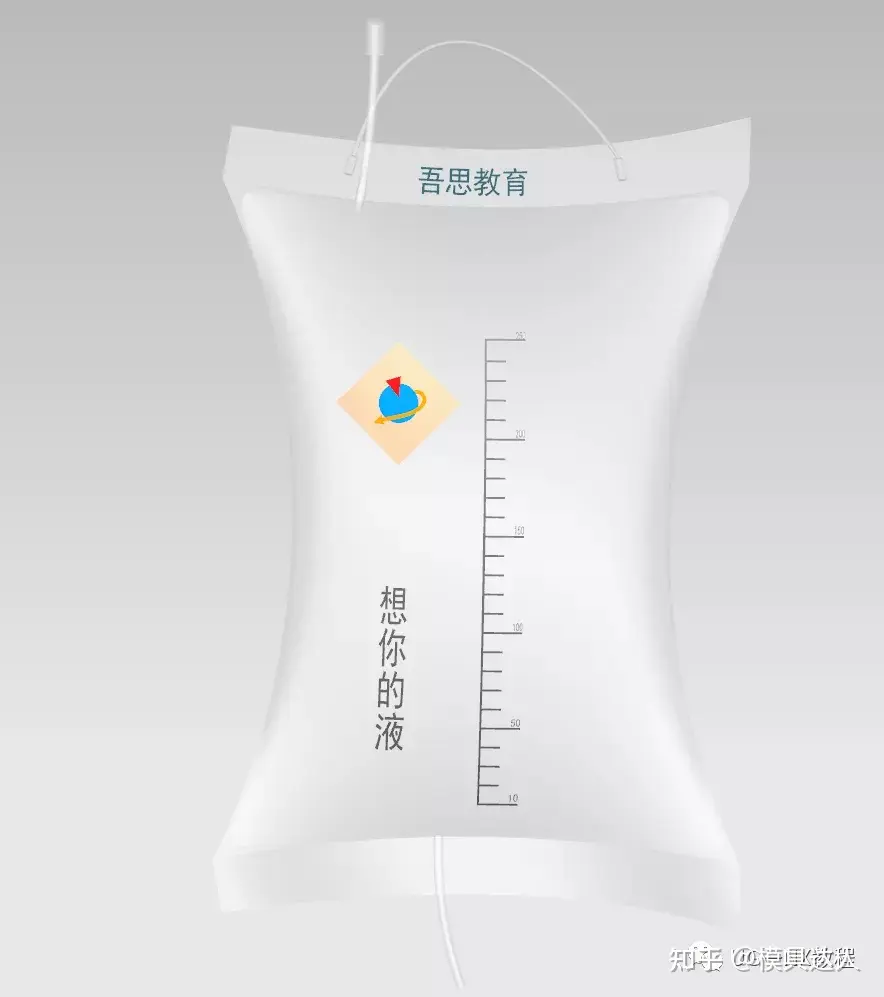

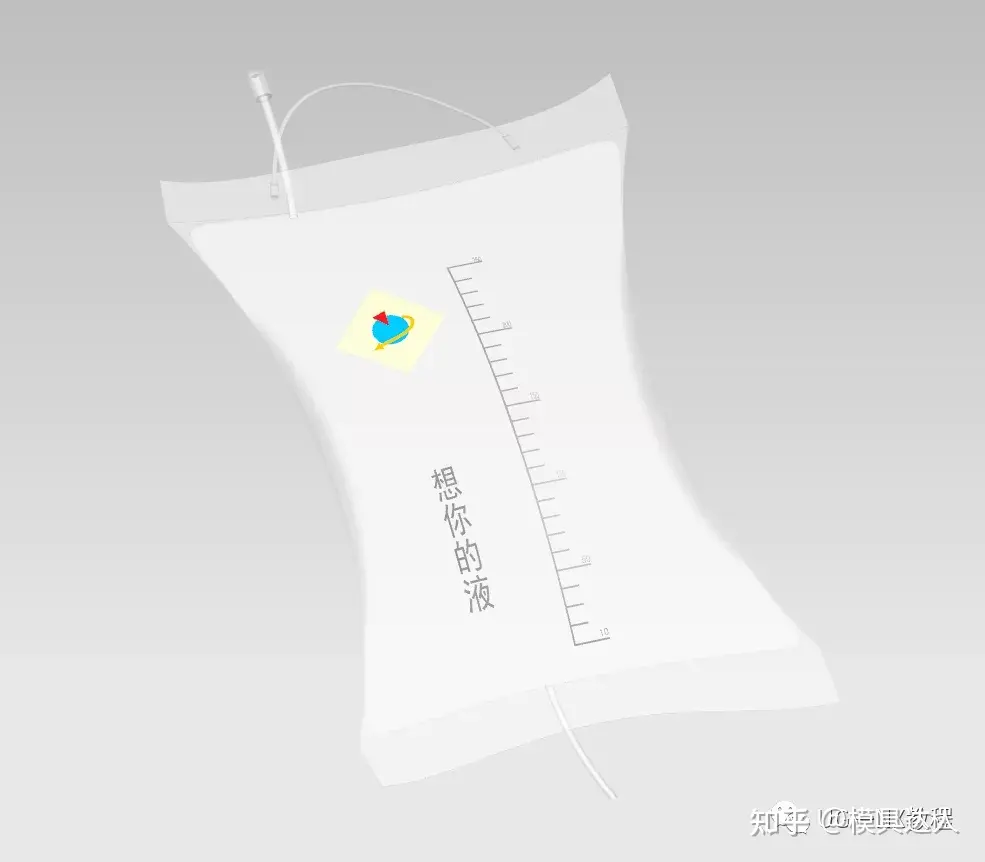

14.分割面分割后，就能选中面进行上色渲染了。

“宝，我要改名了”

“改什么名？”

“你啥时候报名”

那今天的分享就到这里啦，之后也会带来更多有趣的知识和内容，也会分享UG建模相关的小知识和小技巧，感兴趣的小伙伴们记得点个关注，不要错过了之后的精彩内容啊~
