UG NX：创意玻璃手镯建模教程

今天来用UG教大家做一个玻璃手环，步骤很简单，感兴趣的小伙伴跟着教程来一遍吧！

  建模过程：

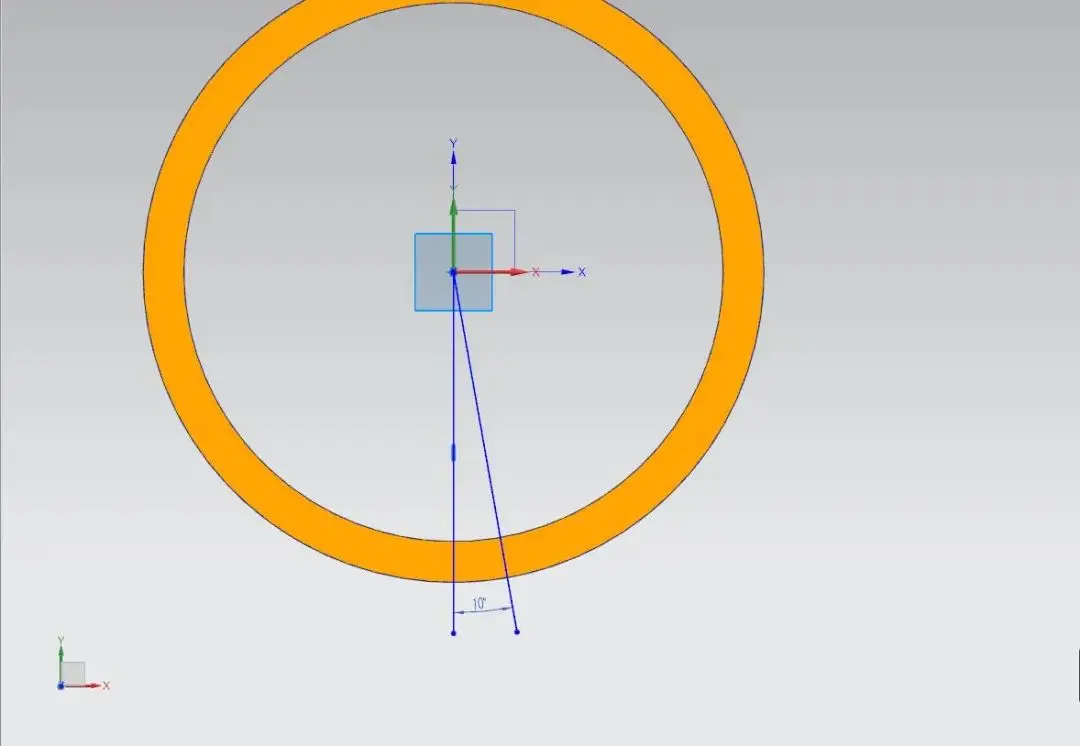

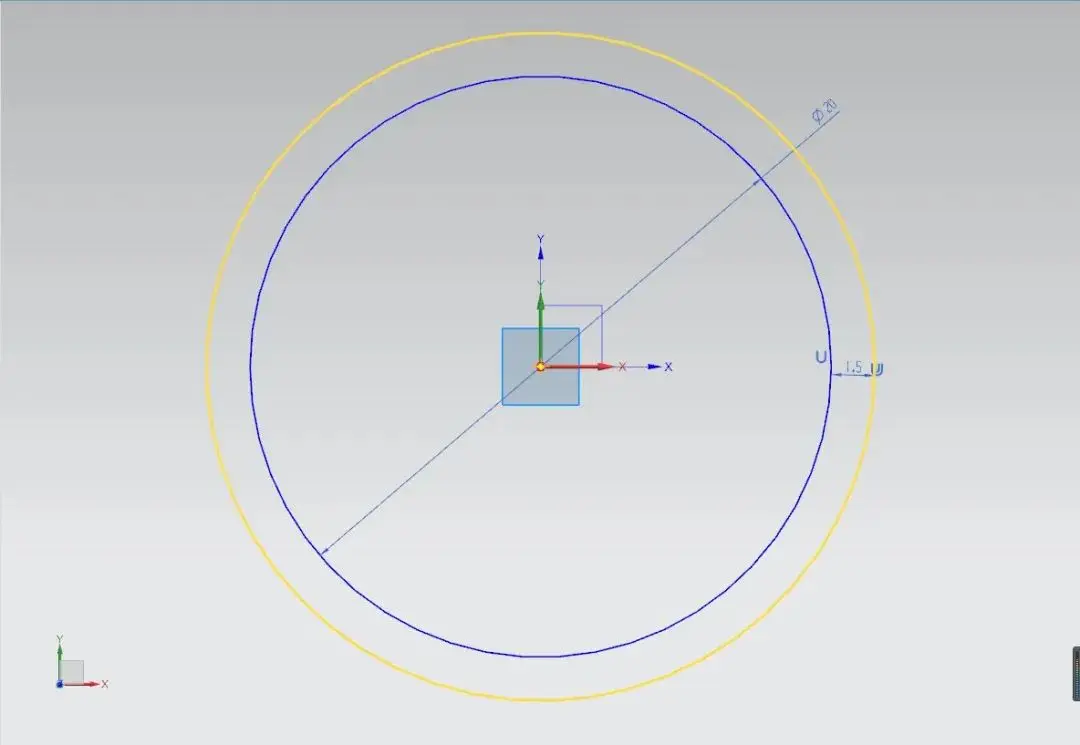

  1.首先在XY平面创建草图，绘制一个直径为20mm的圆，再偏置1.5mm  。

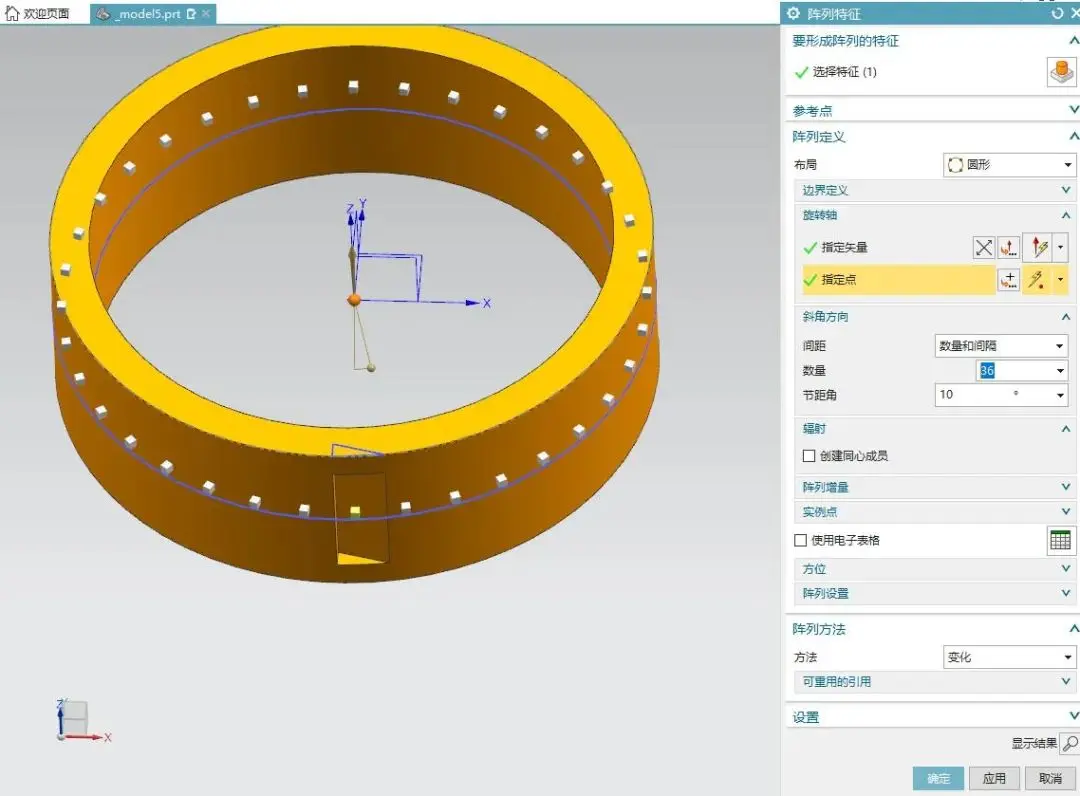

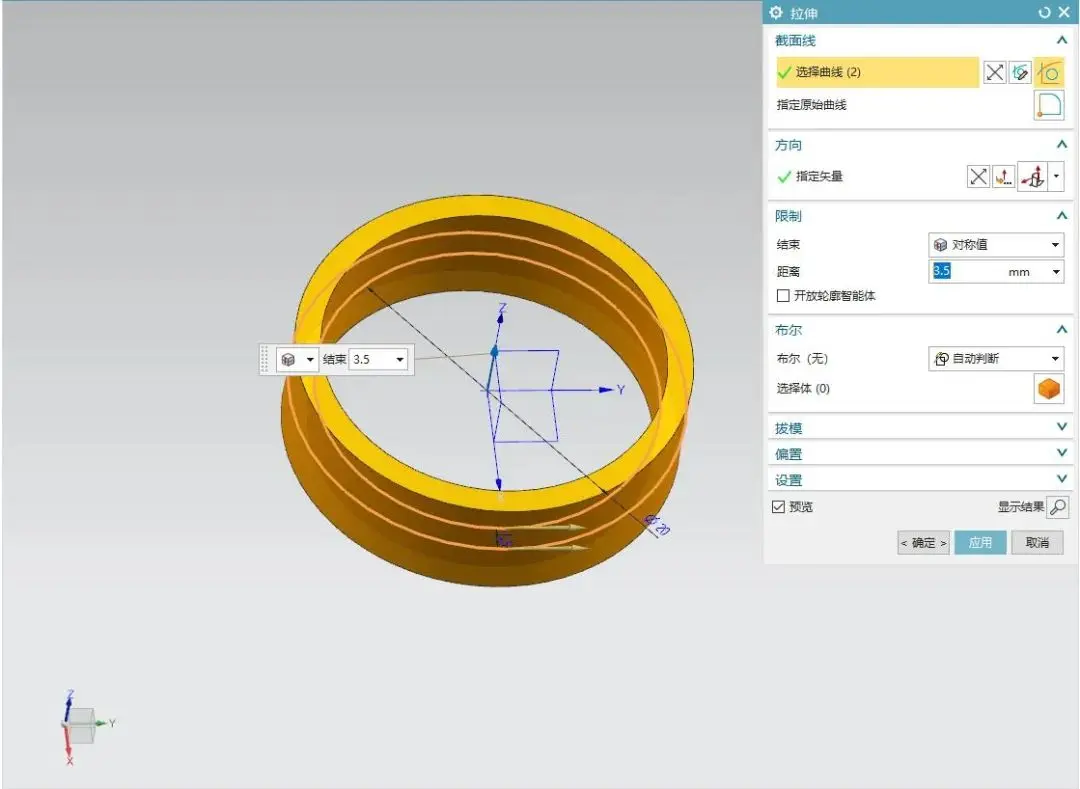

  2.选取草图中的圆环进行拉伸，对称值为3.5mm。

  3..直接在实体圆环面上拉伸草图，绘制如下图形。

  高0.65mm  夹角为10° （投影曲线绘制实体圆边线，最后修剪得出。）

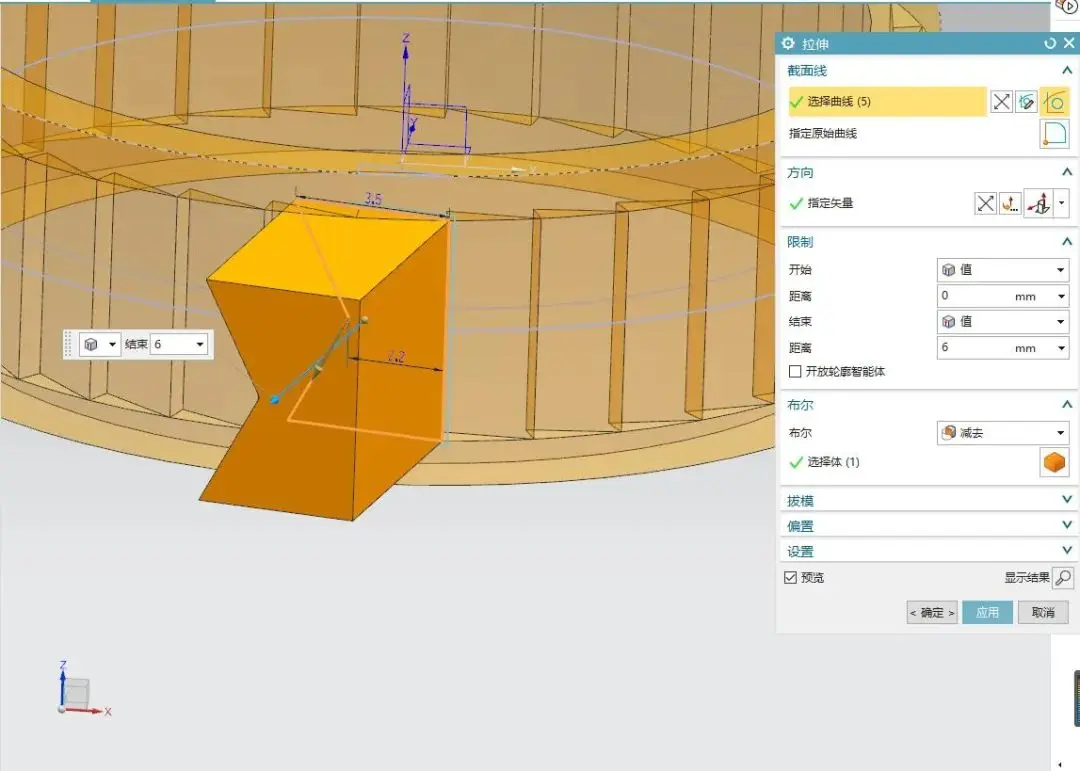

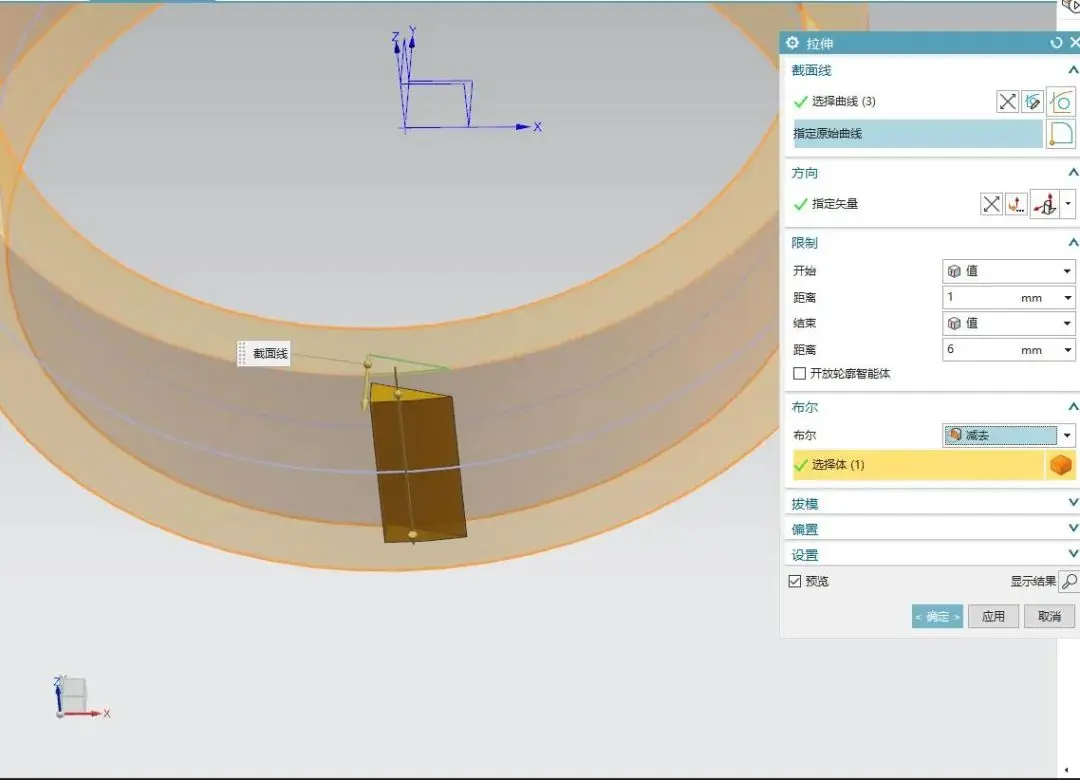

  4.拉伸开始距离1mm，结束距离6mm，布尔减去。

  5.阵列特征，选取上述特征定义，圆形数量36个、节距角10°。

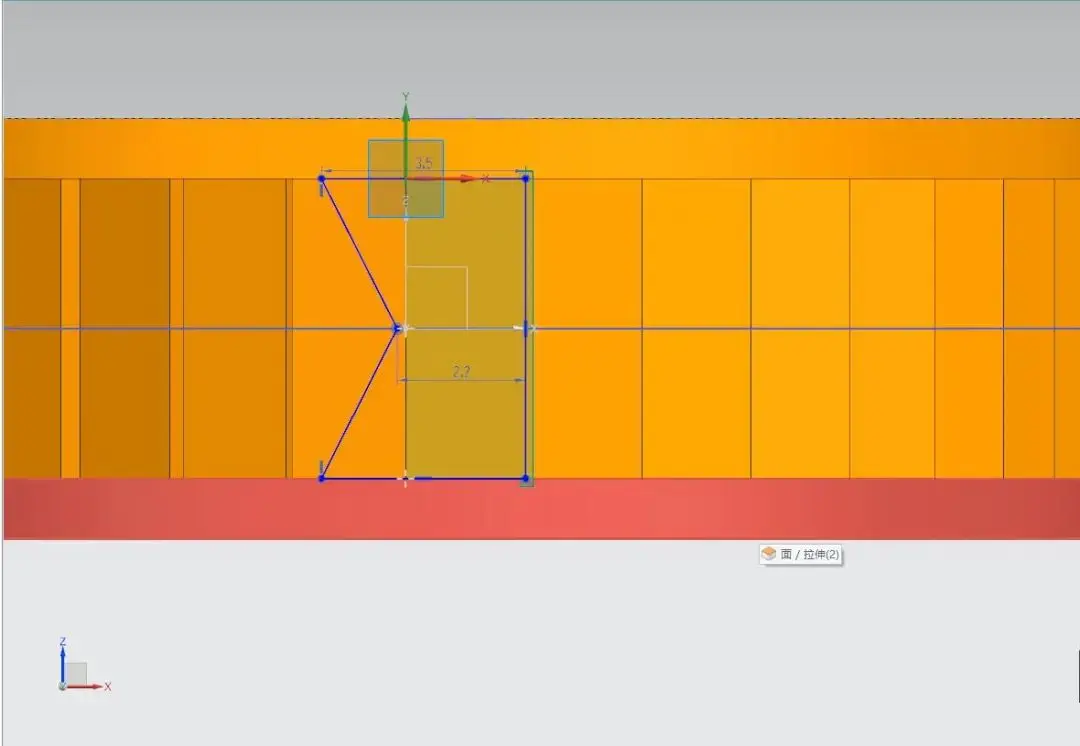

  6.再绘制如下草图， 上底2.2mm  下底3.5mm。

  7.拉伸实体，布尔减去。

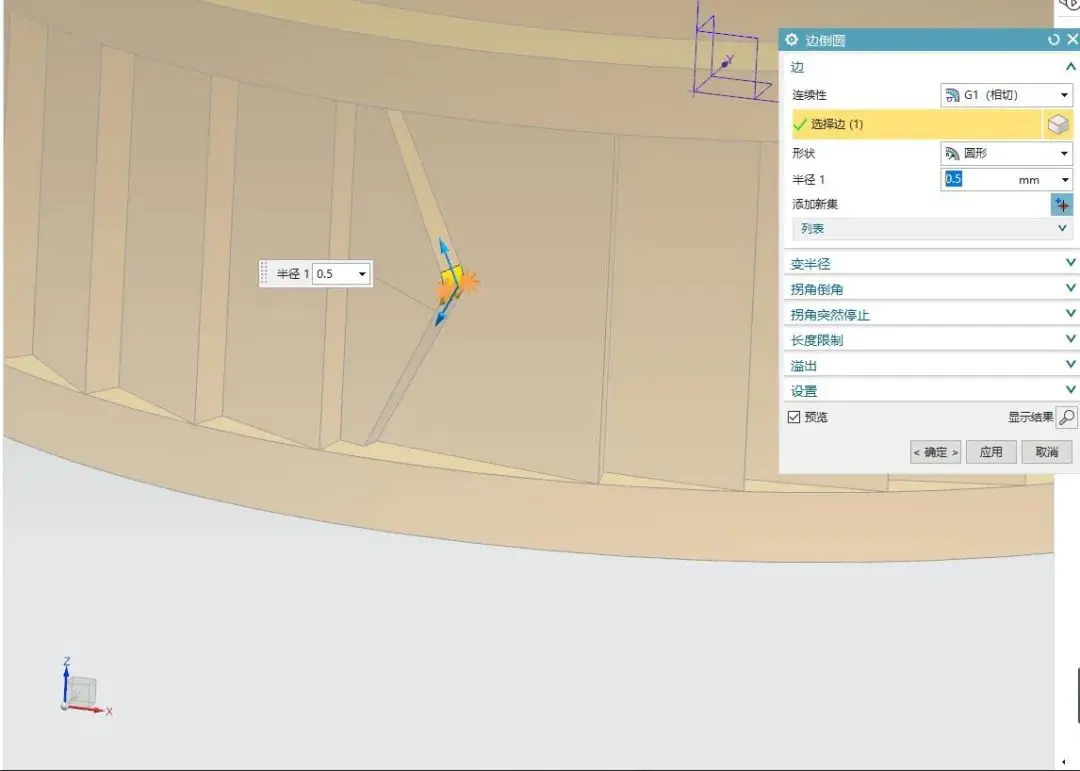

  8.进行边倒圆，中间半径0.5mm，二边半径0.3mm。

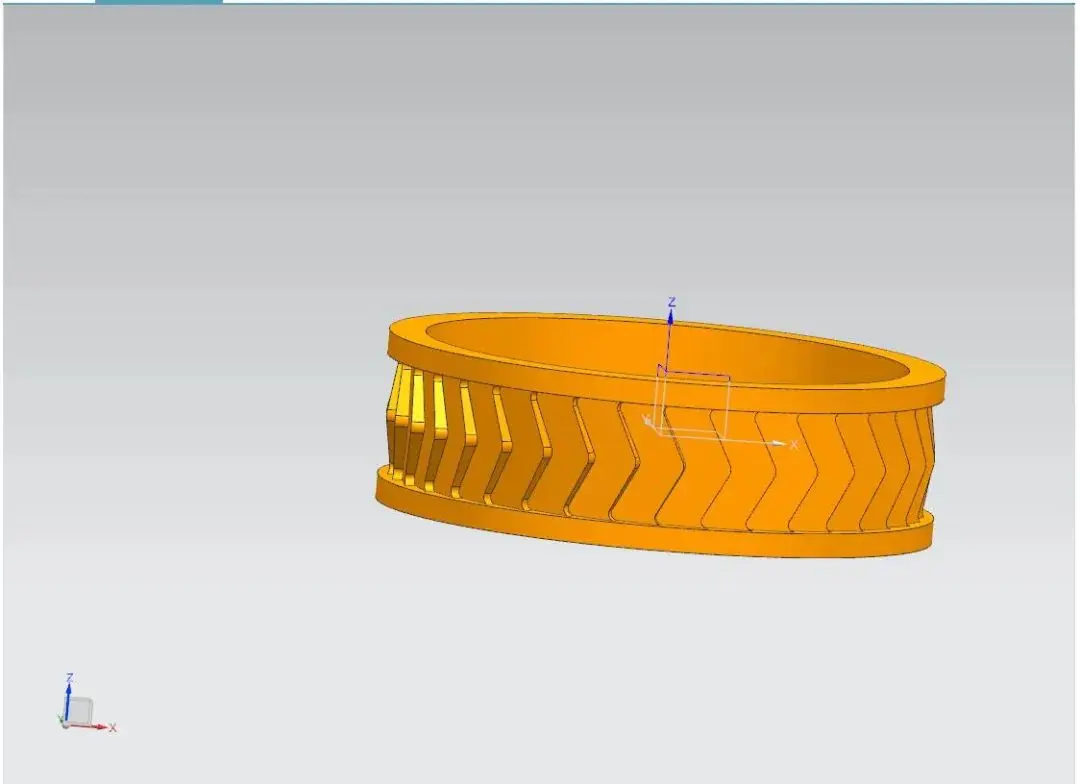

  9.继续阵列特征，选取拉伸减去和边倒圆特征进行阵列。数量36个、节距角10°。

  10.边倒圆，半径0.1mm。

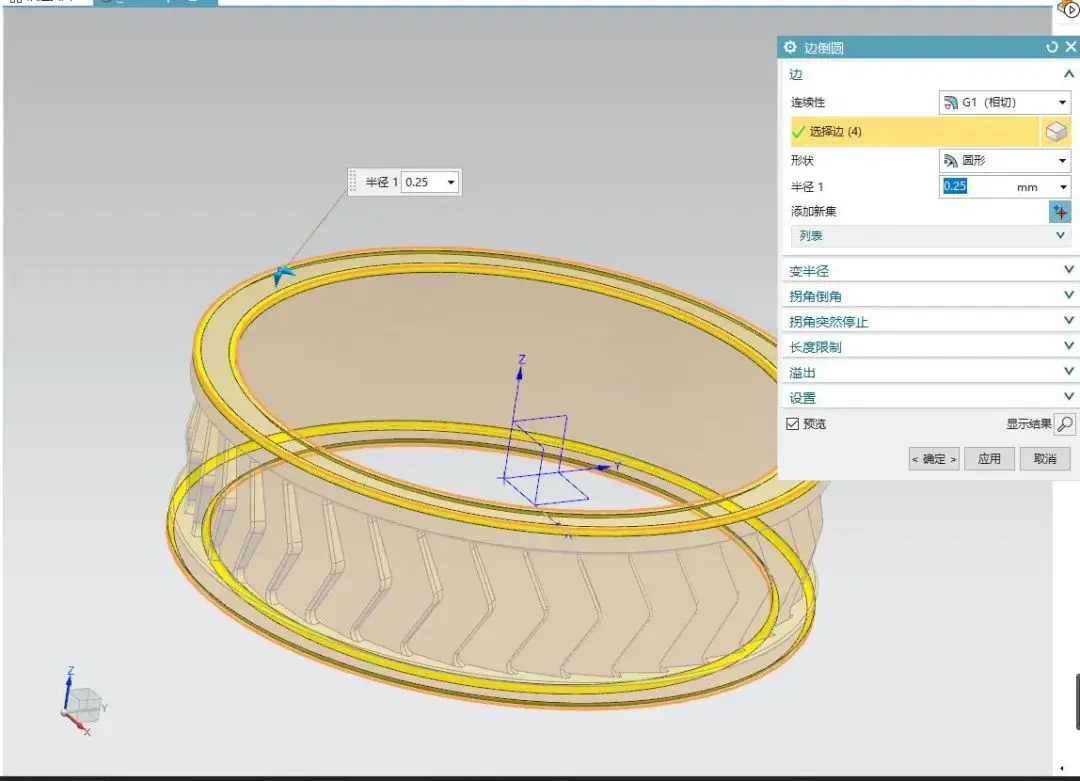

 同上所述，半径0.25mm。

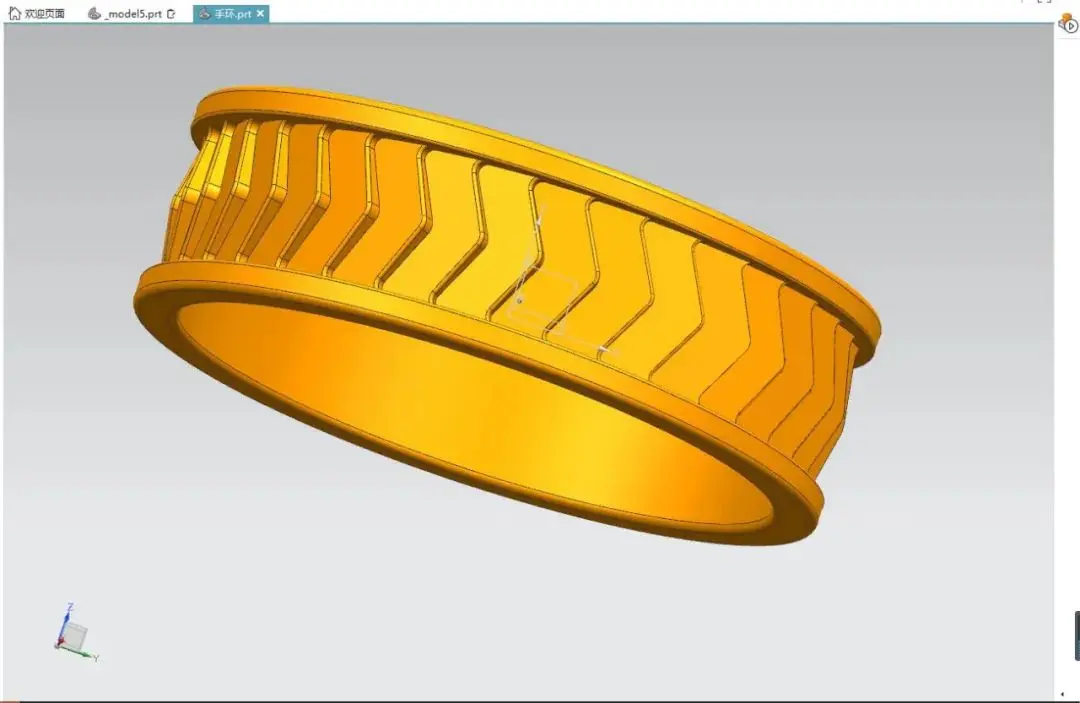

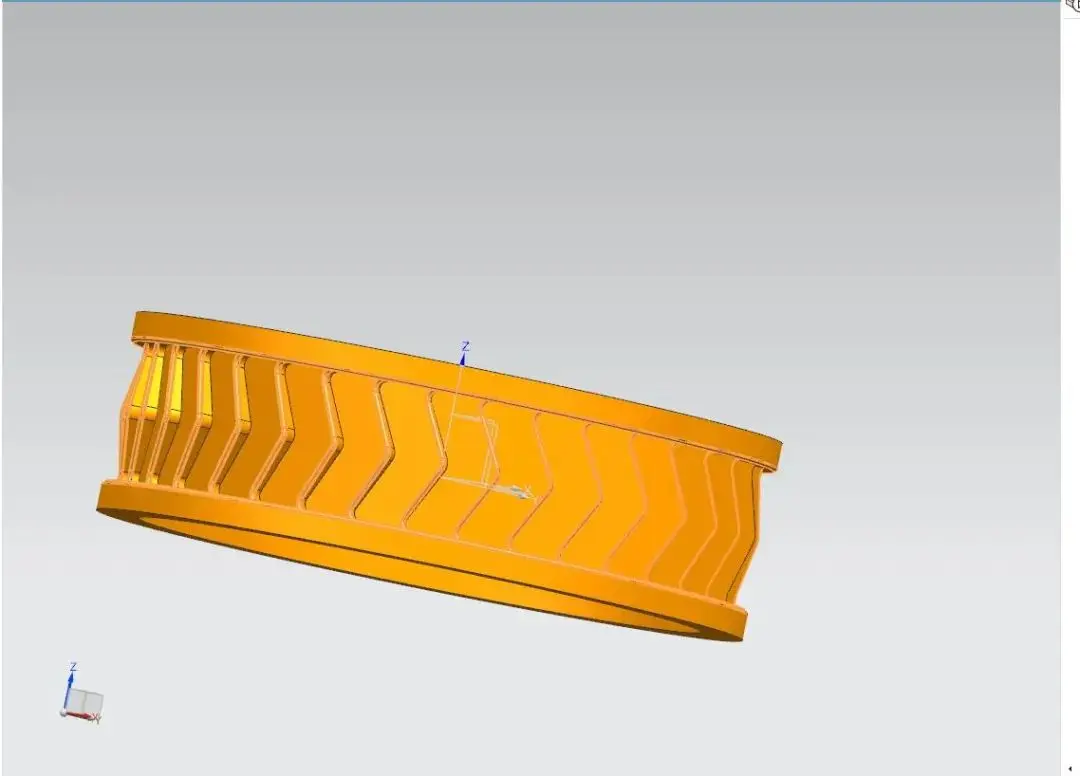

  完成建模

  简单的渲染一下。
