UG/NX创意建模：蜜雪冰城公仔教程

你爱我，我爱你，蜜雪冰城甜蜜蜜，最近魔性洗脑的蜜雪冰城主题曲非常火，上次我们建模了蜜雪冰城门口的甜筒模型，今天我们来绘制一个米雪冰城公仔，来看看这可爱的蜜雪冰城公仔玩偶在UG软件中如何绘制：

建模过程：

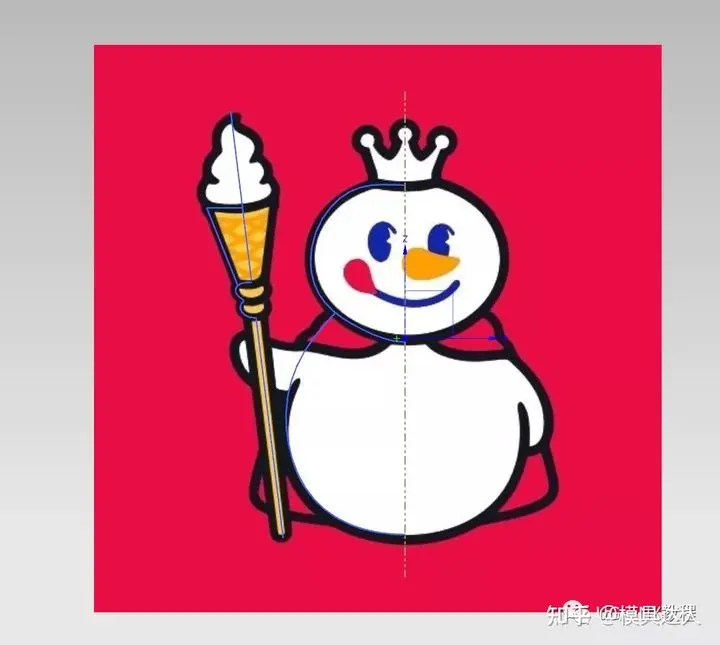

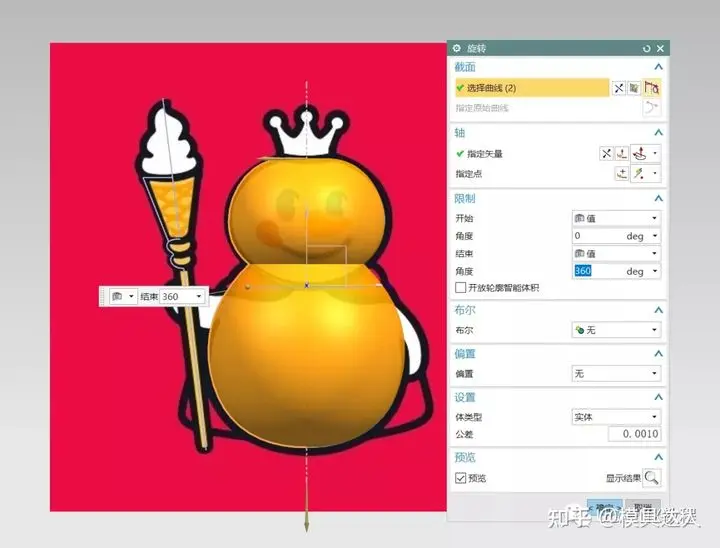

1.打开UG,插入光栅图像，绘制草图并旋转出头部和身体

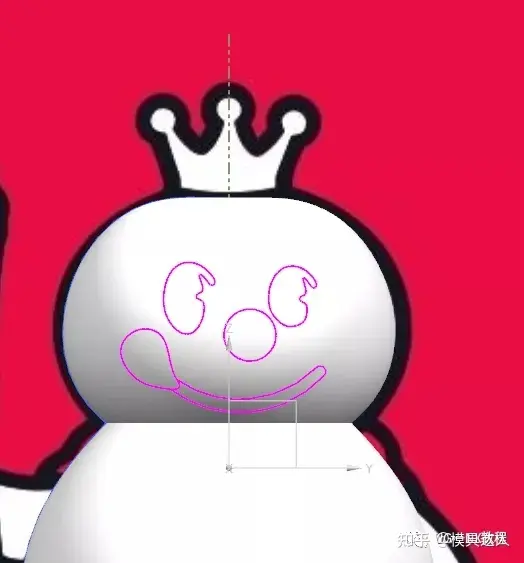

2.绘制脸部草图，投影到面上，分割面染色

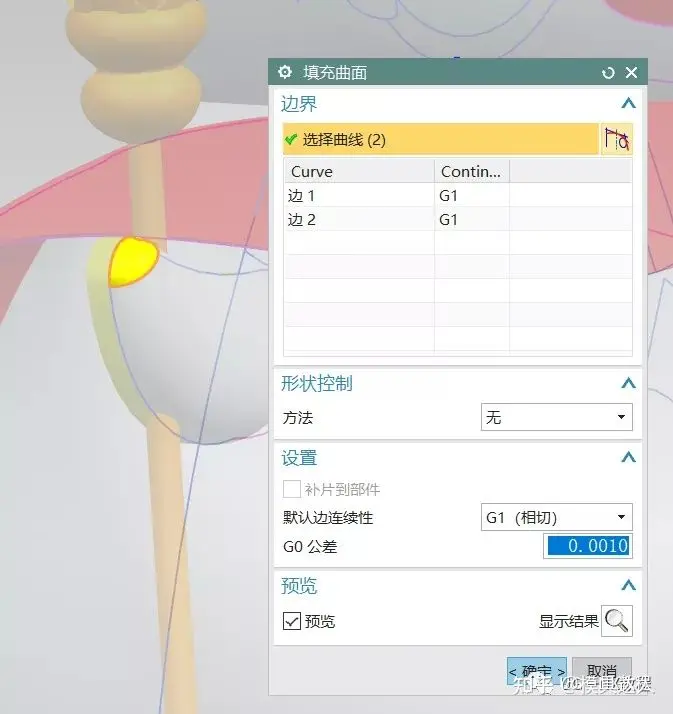

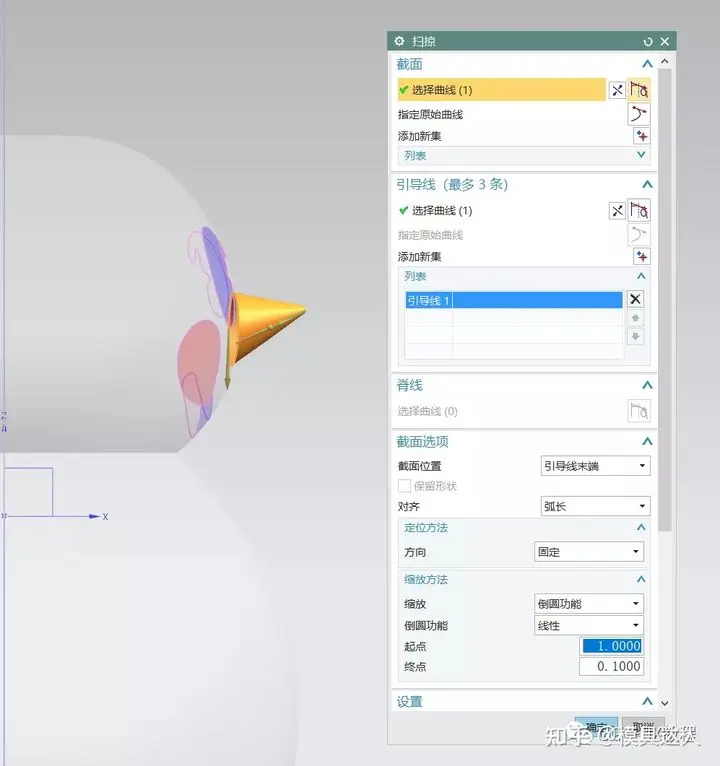

3.鼻子扫掠，尖端部分做填充曲面然后补片成实体

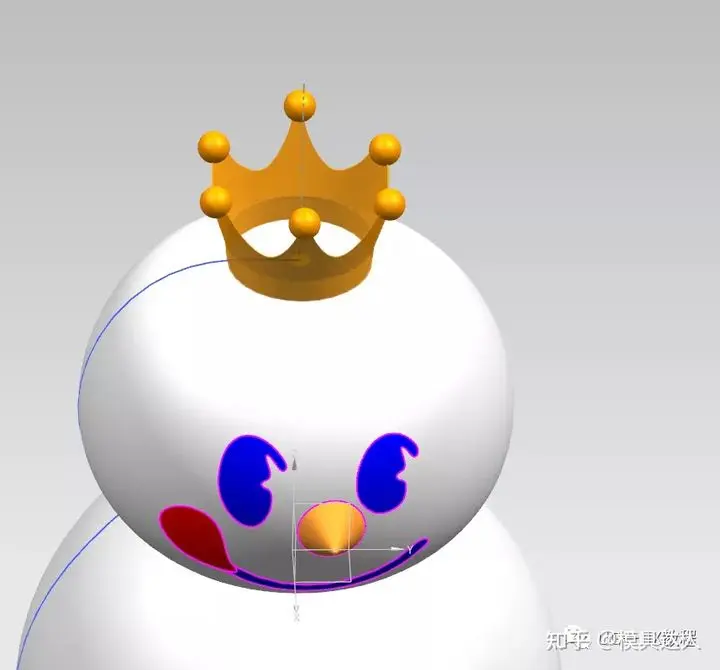

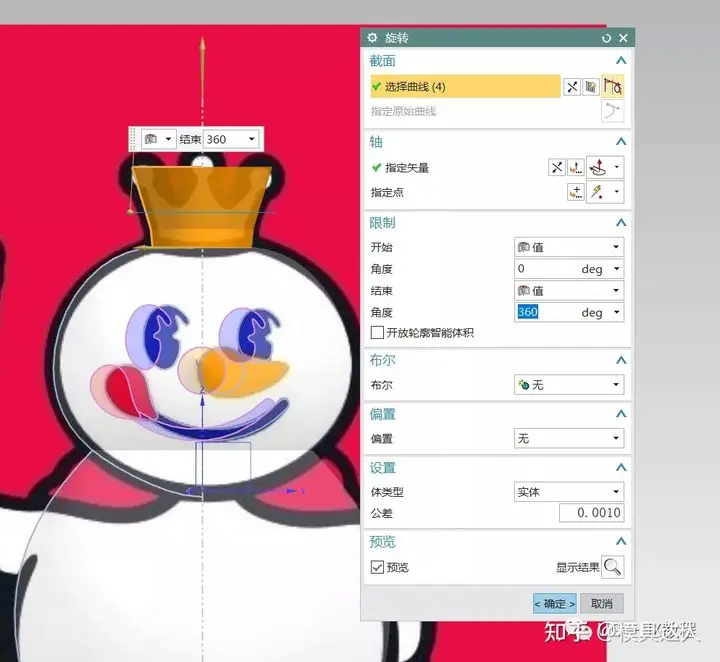

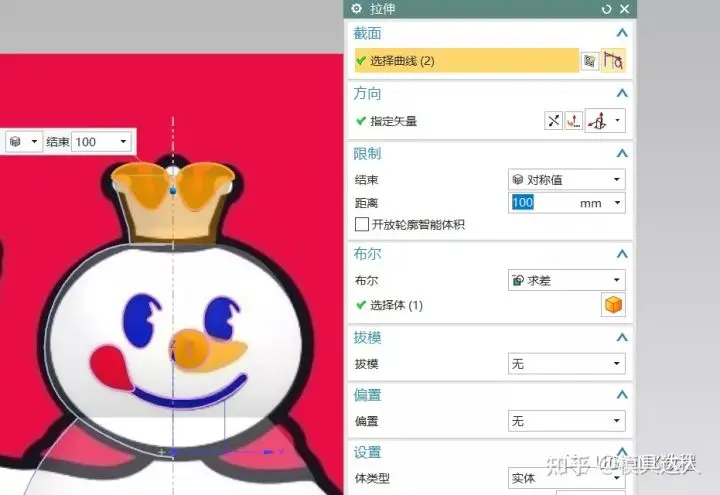

4.皇冠是先旋转，然后抽壳，再拉伸草图求差

5.在皇冠顶部插入设计特征球体，这个样从正面看和图片一样

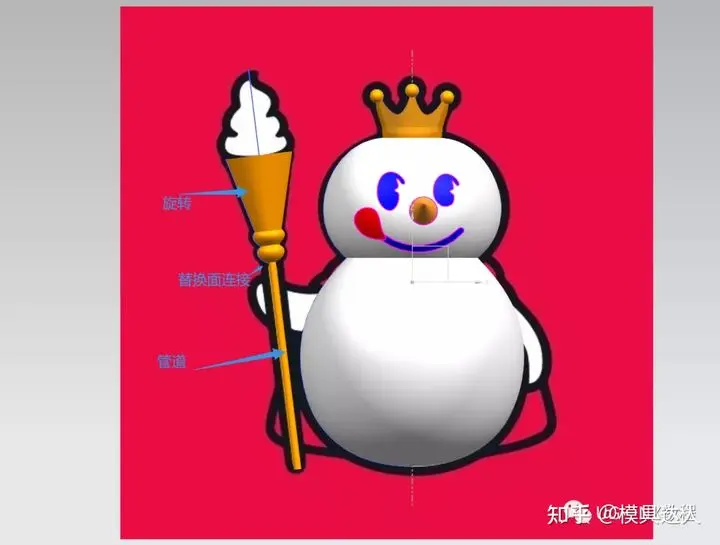

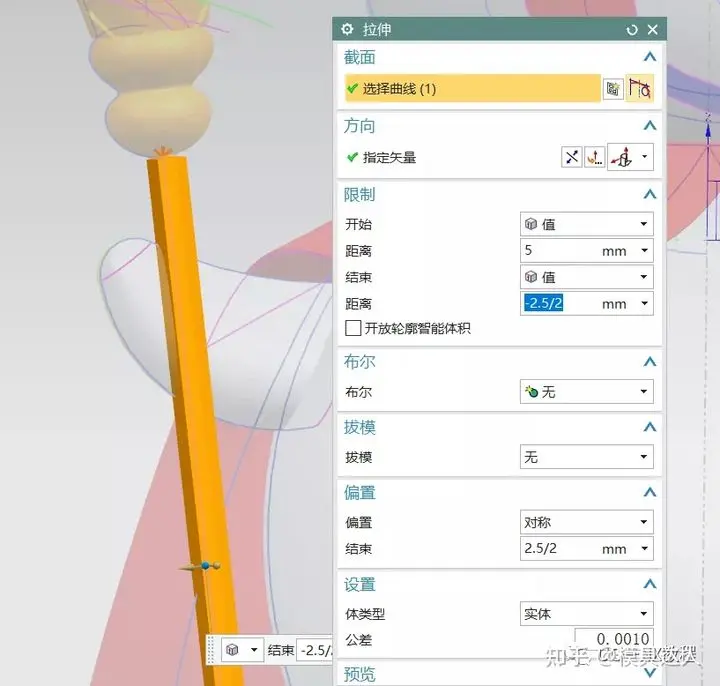

6.雪人甜筒魔杖柄用管道，蛋卷筒用旋转，然后用替换面连接杆与筒

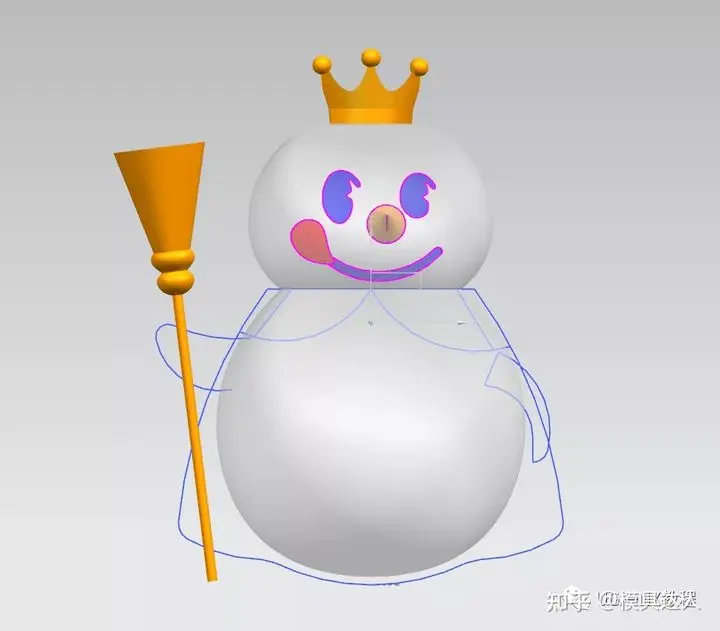

7.根据图片绘制雪人披风轮廓草图，手臂草图也可以现在绘制出来

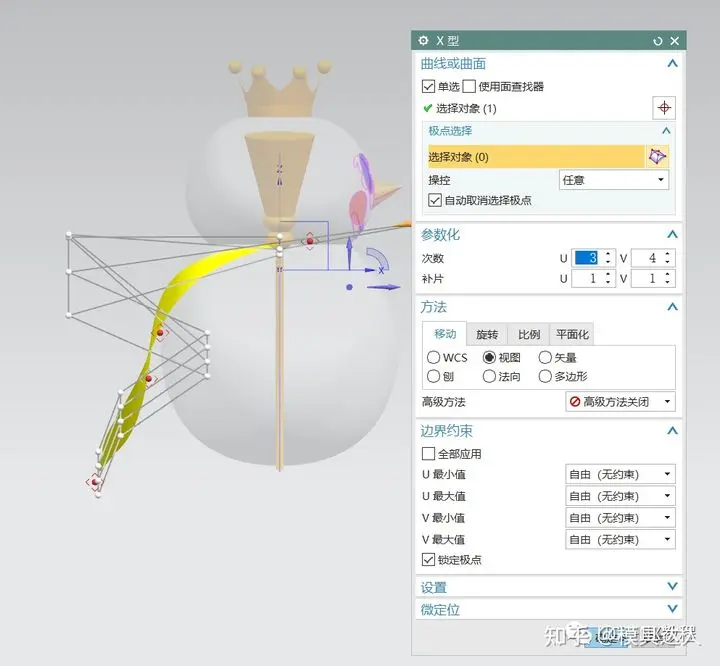

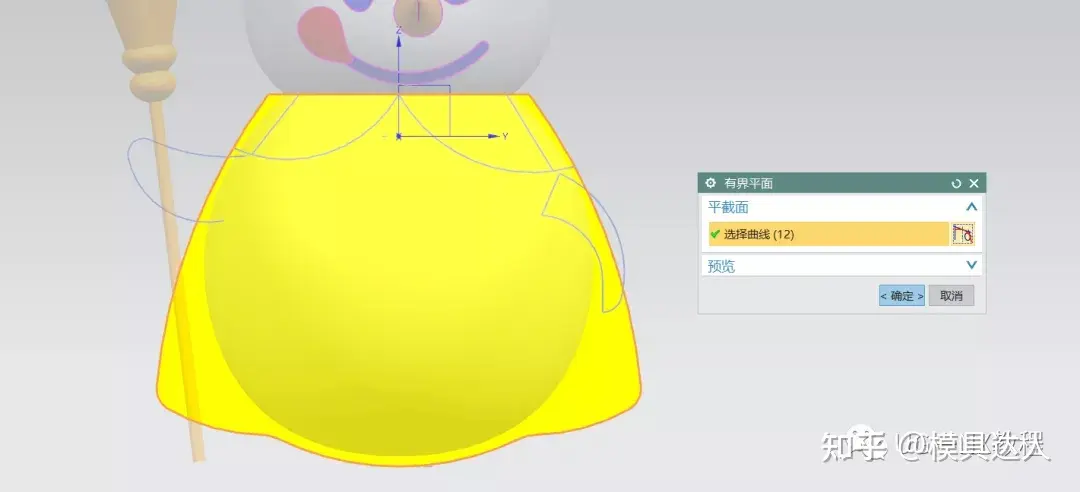

8.将披风做成面后，使用X成型命令拉扯披风轮廓

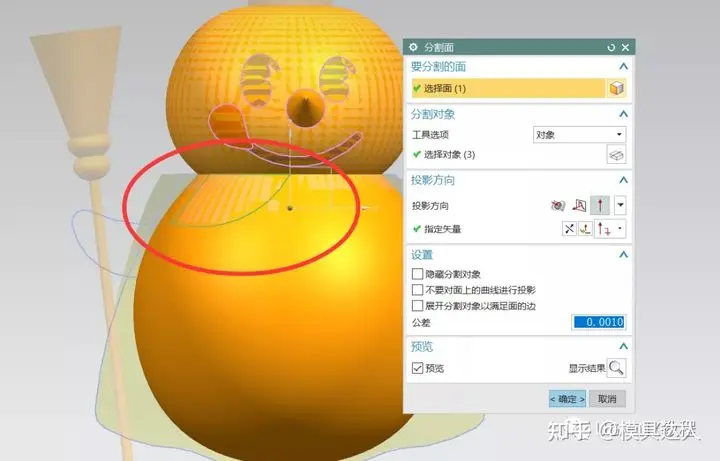

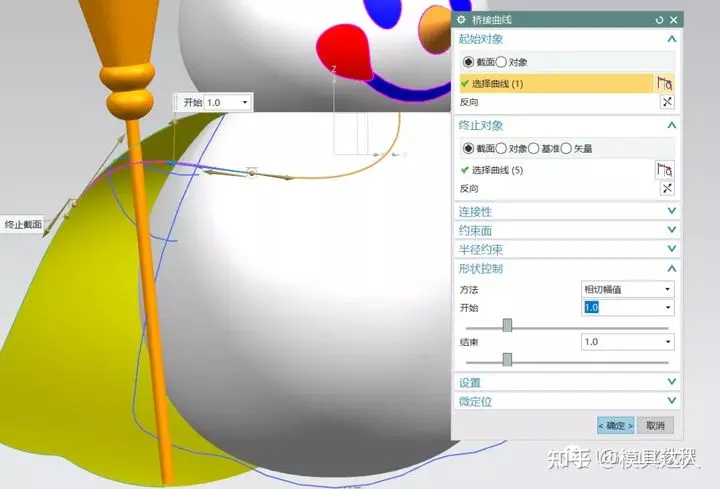

9.利用步骤7的草图分割雪人身体部分，然后做线桥接

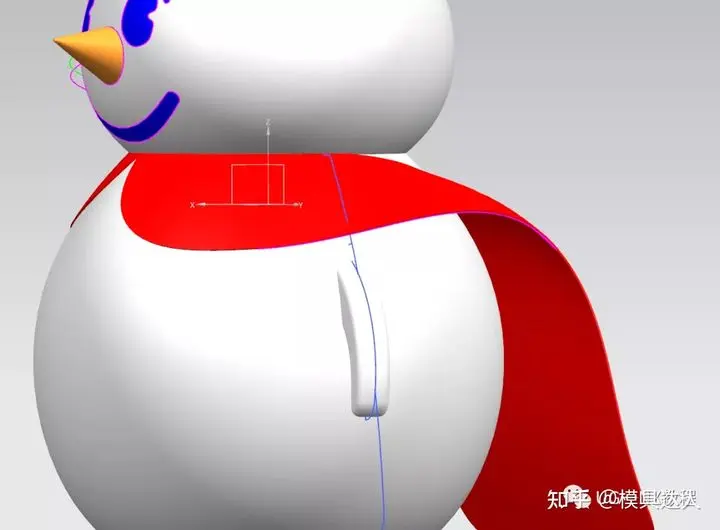

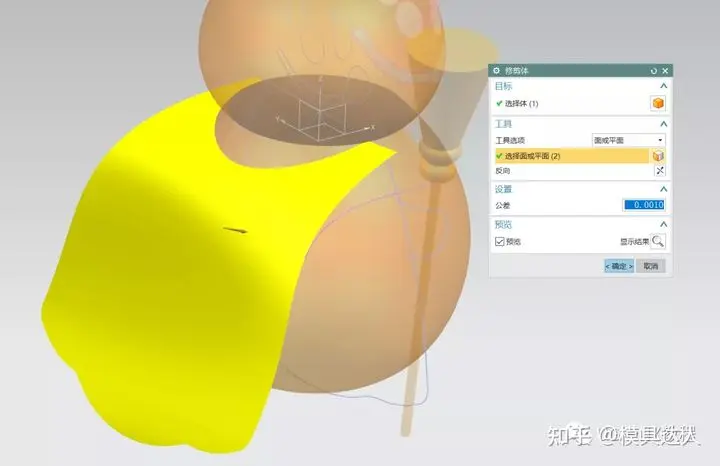

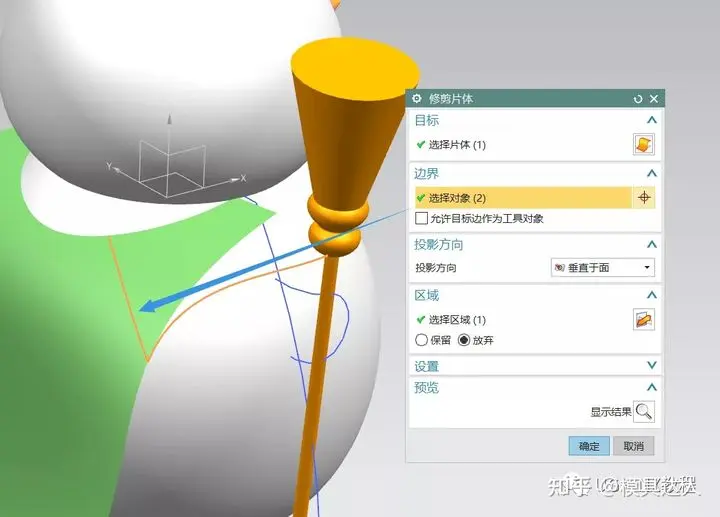

10.雪人背部修剪披风与身体重叠部分，然后在面上绘制曲线并修剪

11.继续做桥接曲线

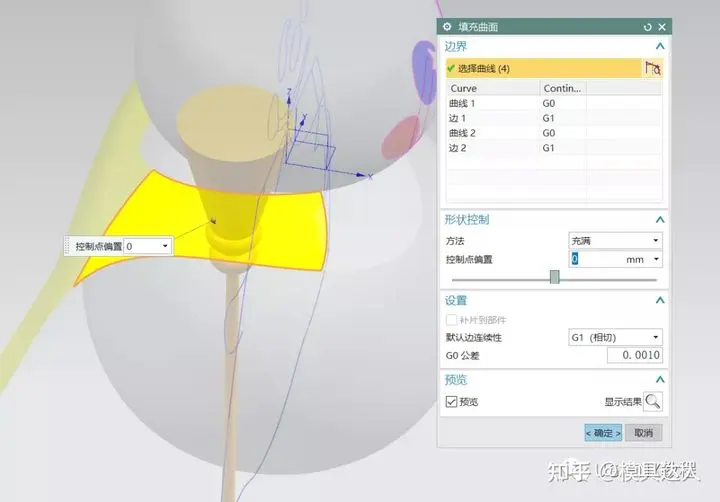

12.用填充曲面做背上的披风与前方围巾的连接面

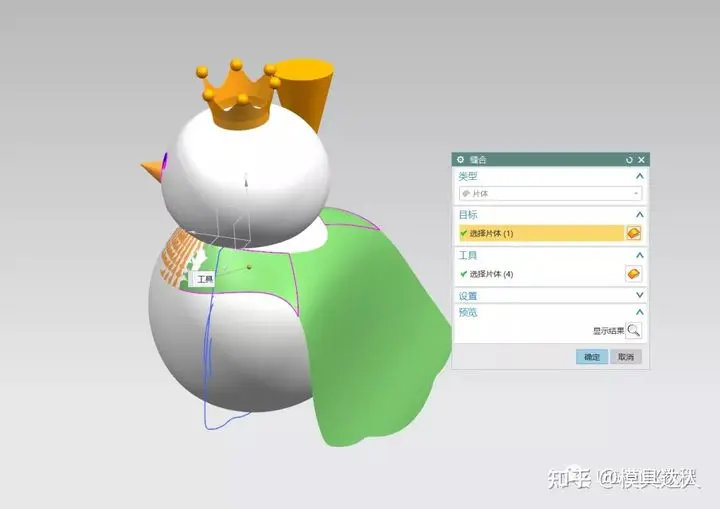

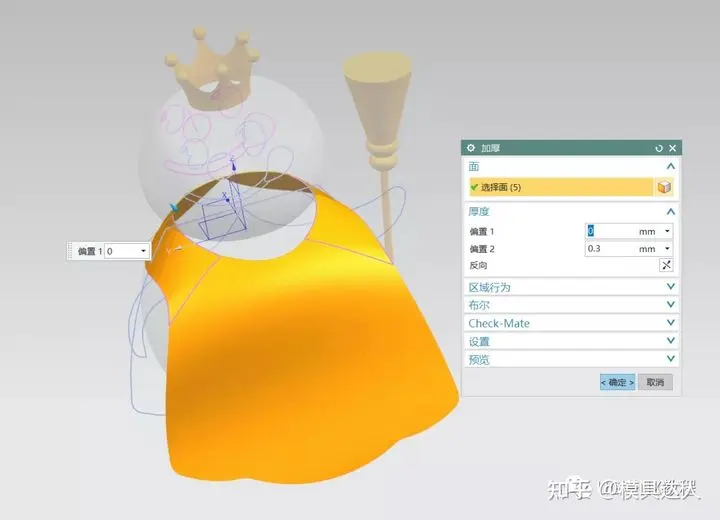

13.同样的方法做出另一侧就能进行缝合与加厚了

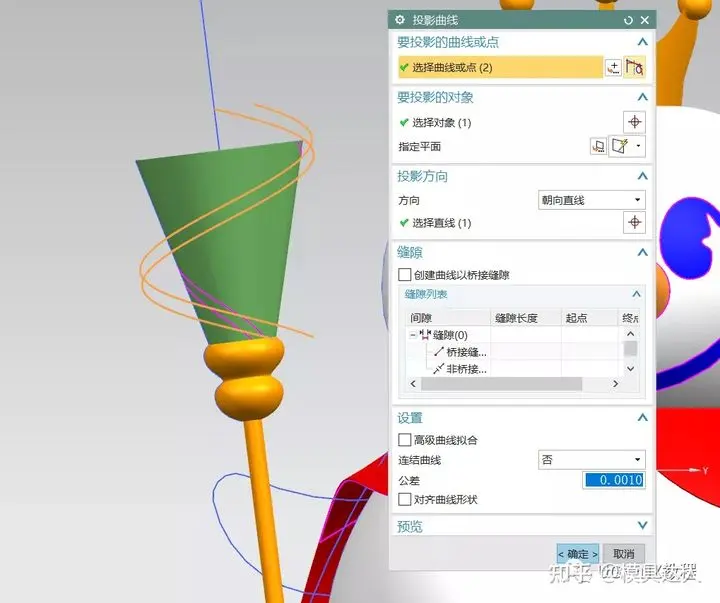

14.甜筒部分花纹图可以绘制螺旋线，然后投影到面上

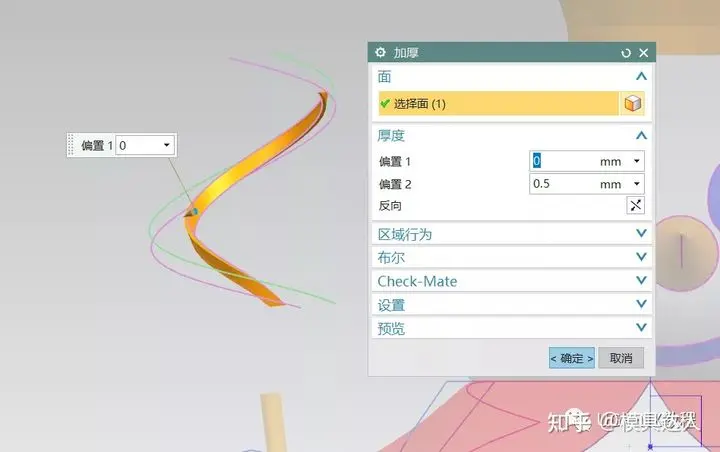

15.分割面分割后进行加厚

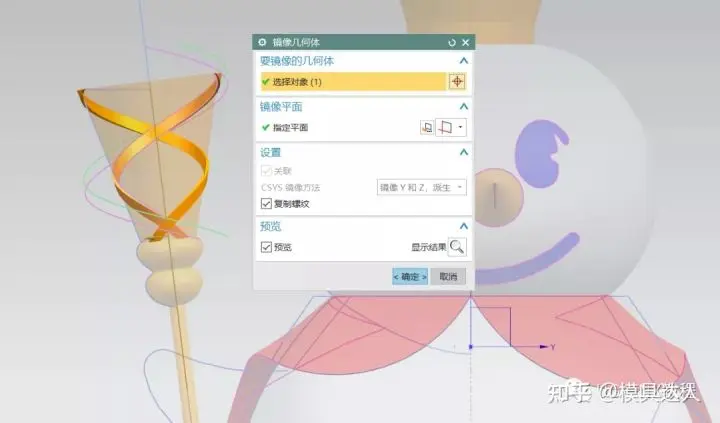

16.镜像加厚面后进行阵列

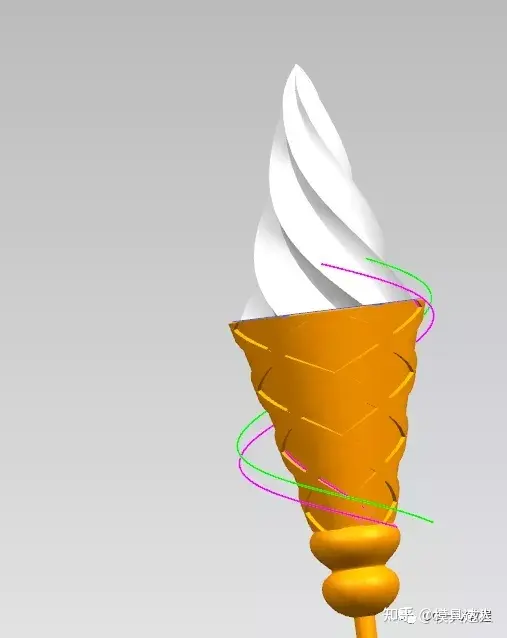

17.甜筒雪顶参考上篇文章冰淇淋的建模方法扩展阅读：UG NX绘制冰淇淋甜筒

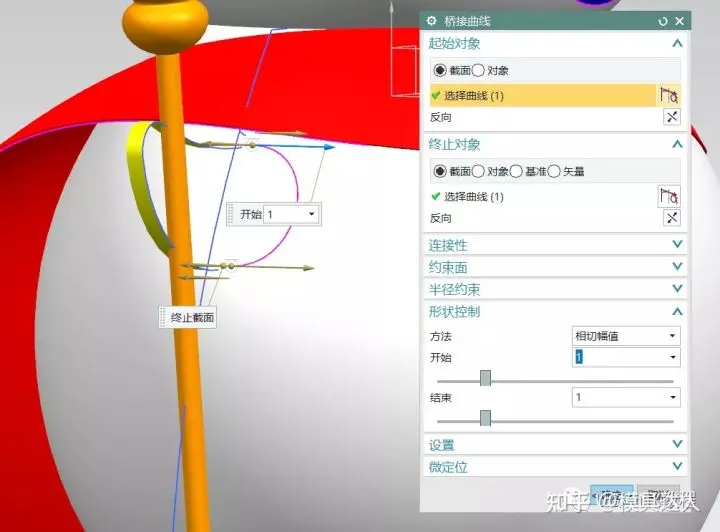

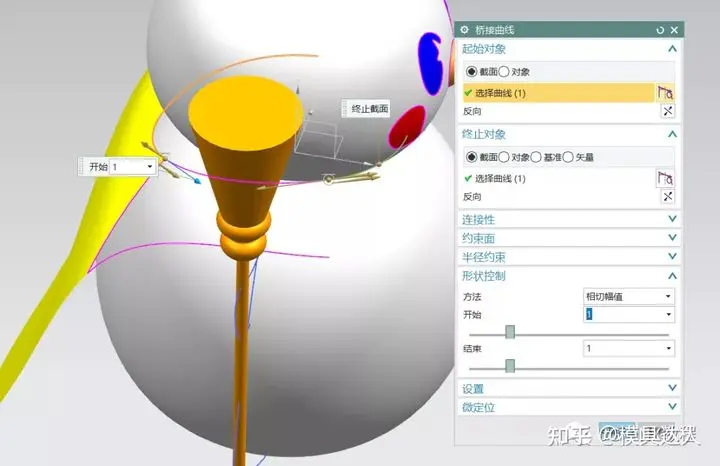

18.拉伸雪人手臂的草图，然后做桥接线

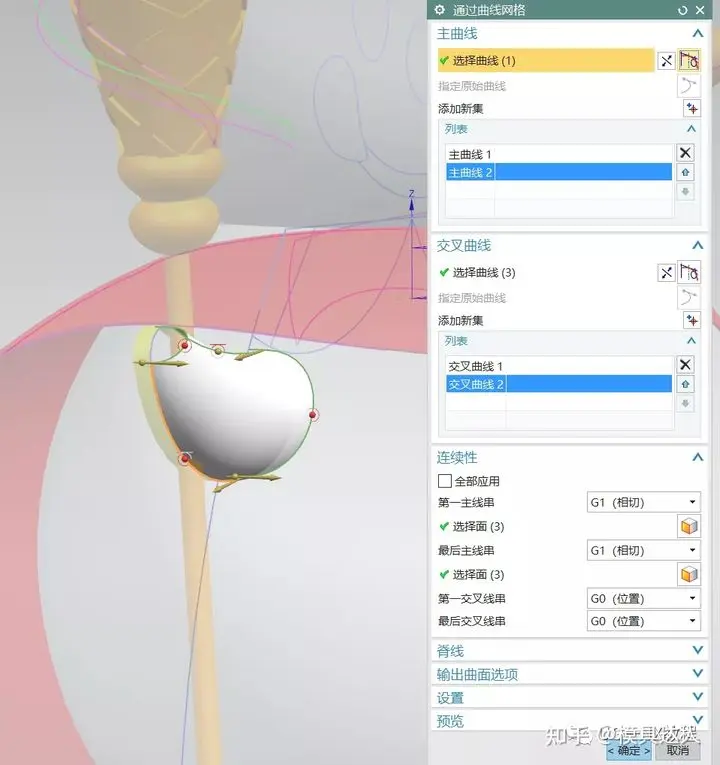

19.这样就能做曲线网格了

20.填充补好剩下的面，然后镜像这两个面

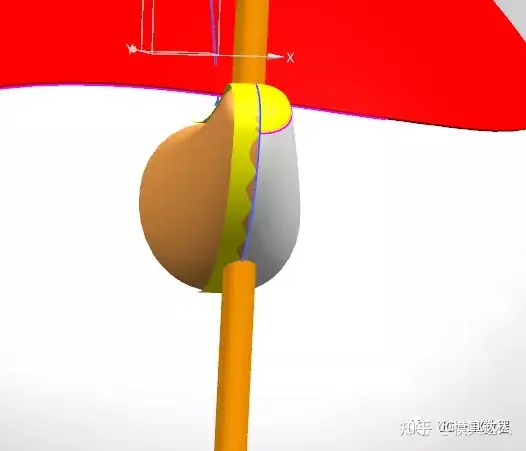

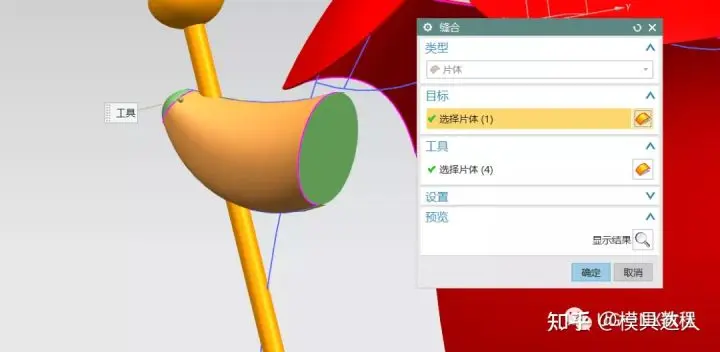

21.给手与身体连接部分也做填充面后就能缝合成实体了

22.雪人右手干脆直接拉伸倒圆角就行了

23.利用拉伸求差做出魔杖握在手的效果，记得倒圆角

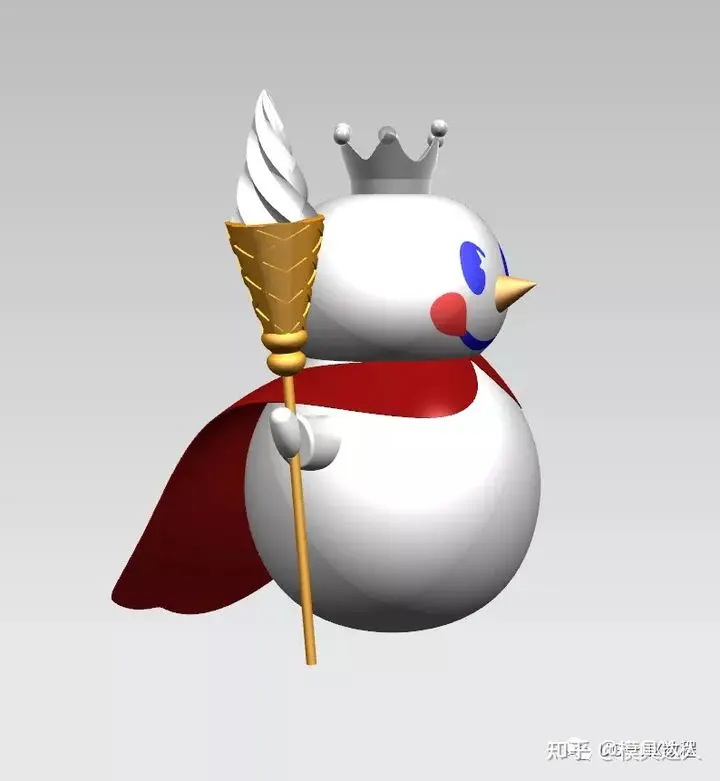

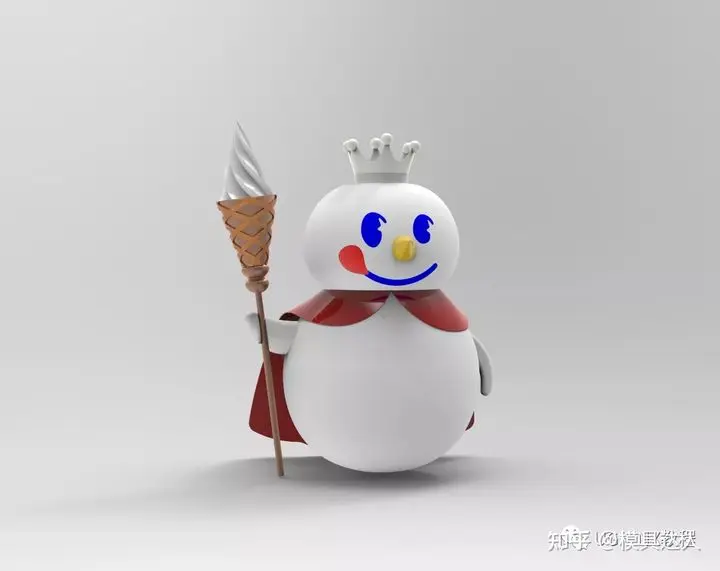

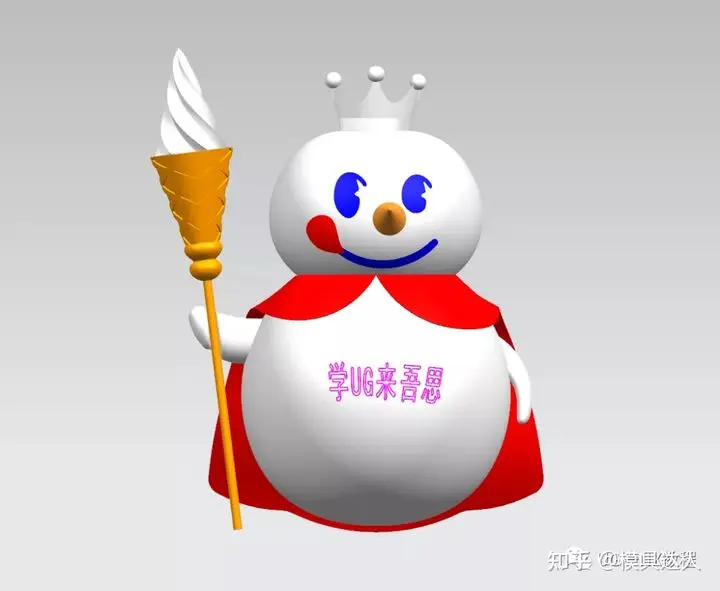

24.最后求和就完成蜜雪冰城的玩偶了

熟练UG软件的每个命令，做模型就思路多多，并且也很顺利，软件命令只是了解，没有充分掌握做起来就会报错不断，不是自己想要的效果。

那今天的分享就到这里啦，之后也会带来更多有趣的知识和内容，也会分享UG建模相关的小知识和小技巧，感兴趣的小伙伴们记得点个关注，不要错过了之后的精彩内容啊~
