UG/NX创意挑战：鱼鳞样式笔筒建模教程

在产品设计设计的过程中，时常会遇见一些奇奇怪怪的样式，那这种鱼鳞样式的外观你知道绘制的方法吗？不难，但是没思路可能也会卡好一会儿，来看看建模过程吧~

建模过程：

1、首先绘制出花瓶的基本轮廓草图，旋转做成基础实体

2、侧面画个矩形，拉伸做出一个方块

3、通过绘制空间圆弧线，用填充曲面命令做出曲面样式即可

4、把空出的地方做面封闭，之后补片做成实体

5、倒圆角处理一下，然后沿着草图1的轮廓线做出一列的阵列

6、用移动对象，绕垂直轴进行角度旋转移动，并向下移动一点距离做出错位的感觉

7、最上方的鱼鳞样式做个偏置面或者加厚一下，然后偏置罐子的外表面去修剪它

8、在下方单独再次旋转做一个瓶底

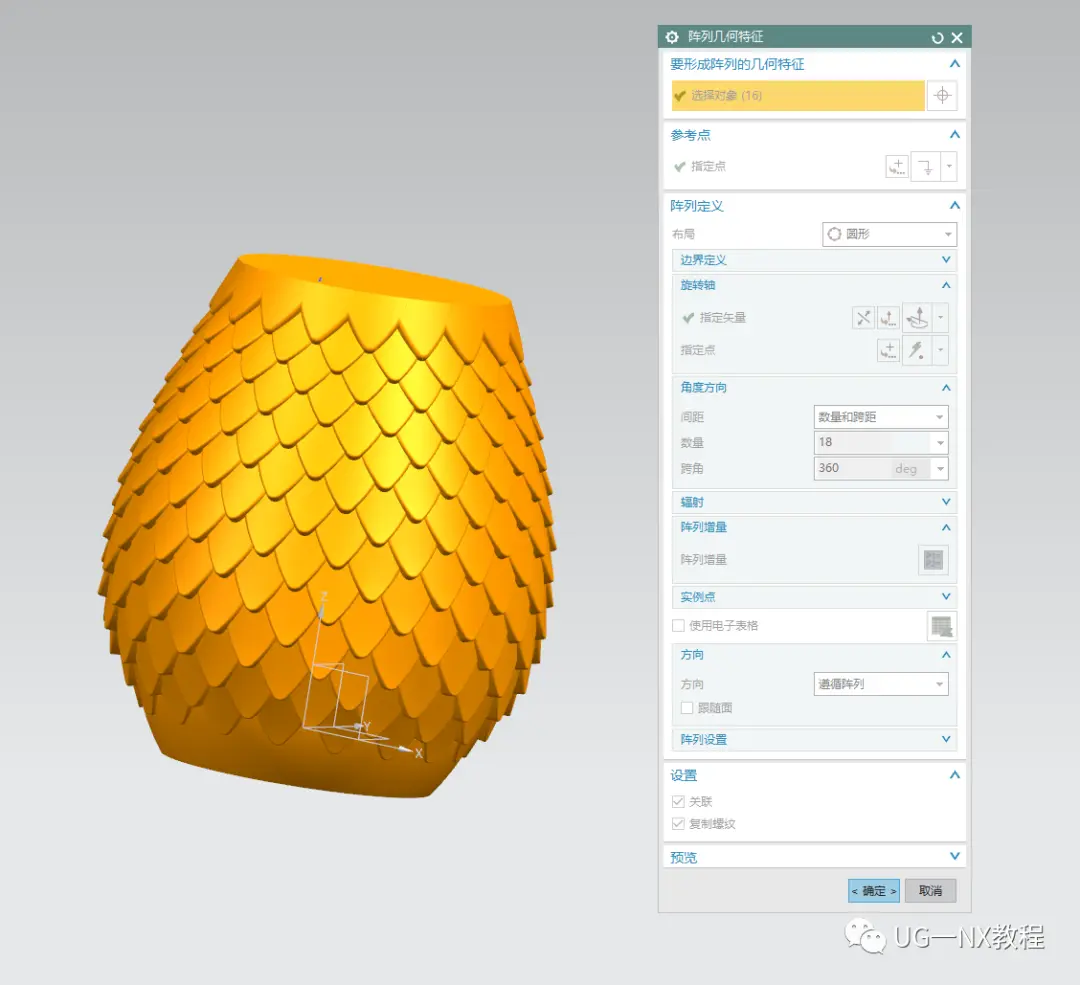

9、顶部的瓶口位置也向下修剪一下，然后圆形阵列鱼鳞做好的鱼鳞样式

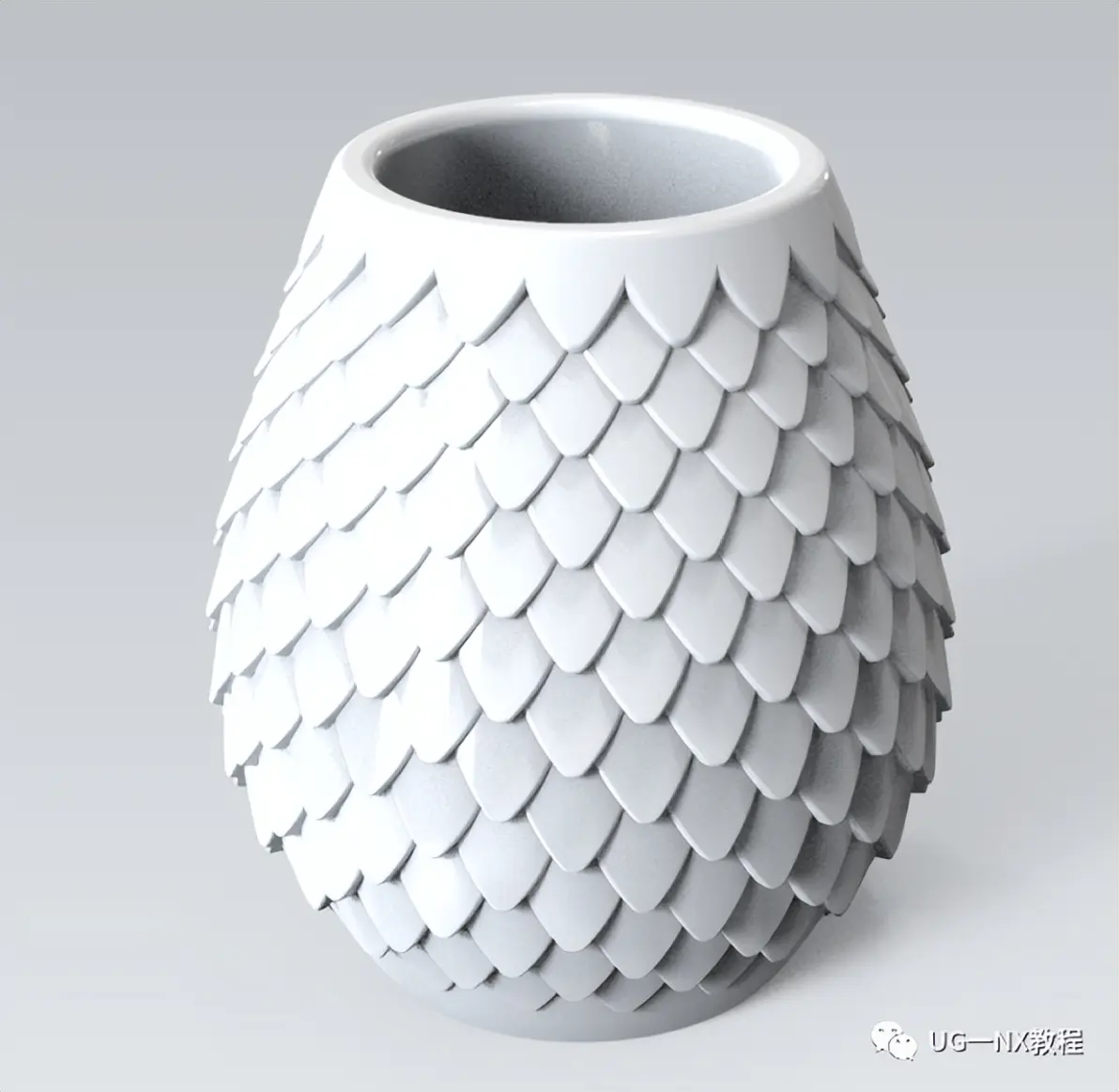

10、最后整体求和一下，再移除面抽壳顶部，这样一个鱼鳞样式就做好啦~
