UG/NX建模与仿真：尖嘴钳模型制作全攻略

今天我们来用UG绘制一个尖嘴钳主体部分，也是一个装配体，最后我们还能对它进去运动仿真，来学习一下吧！

建模过程：

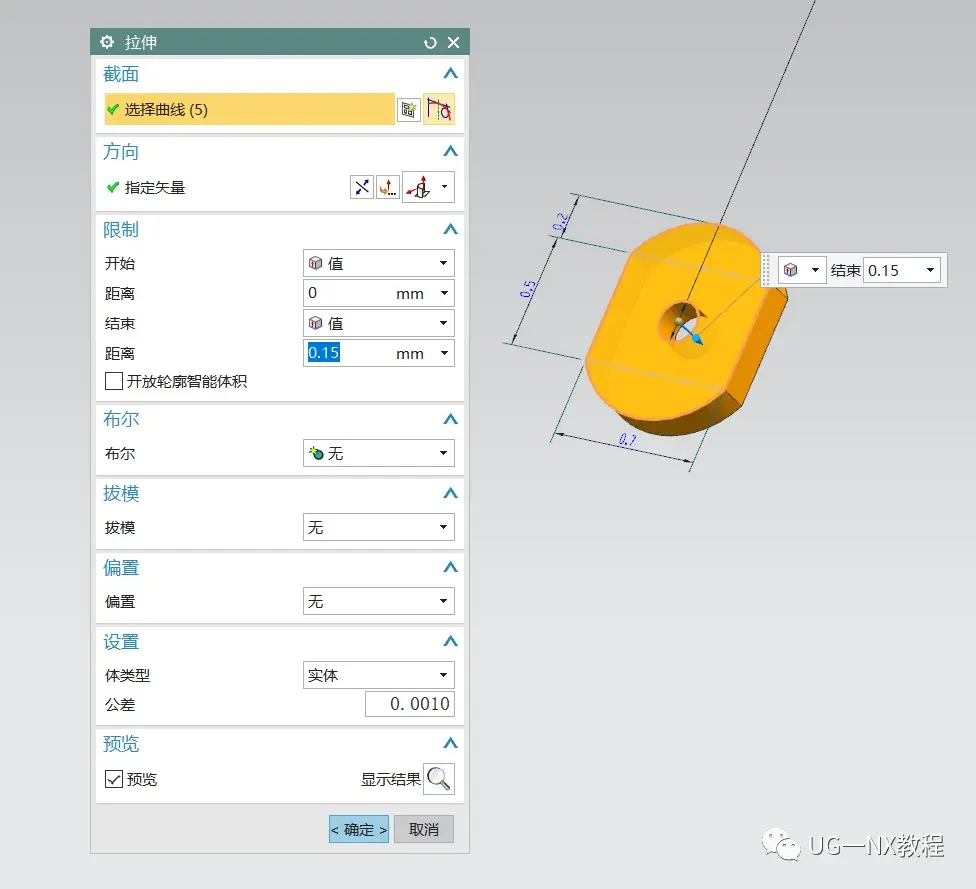

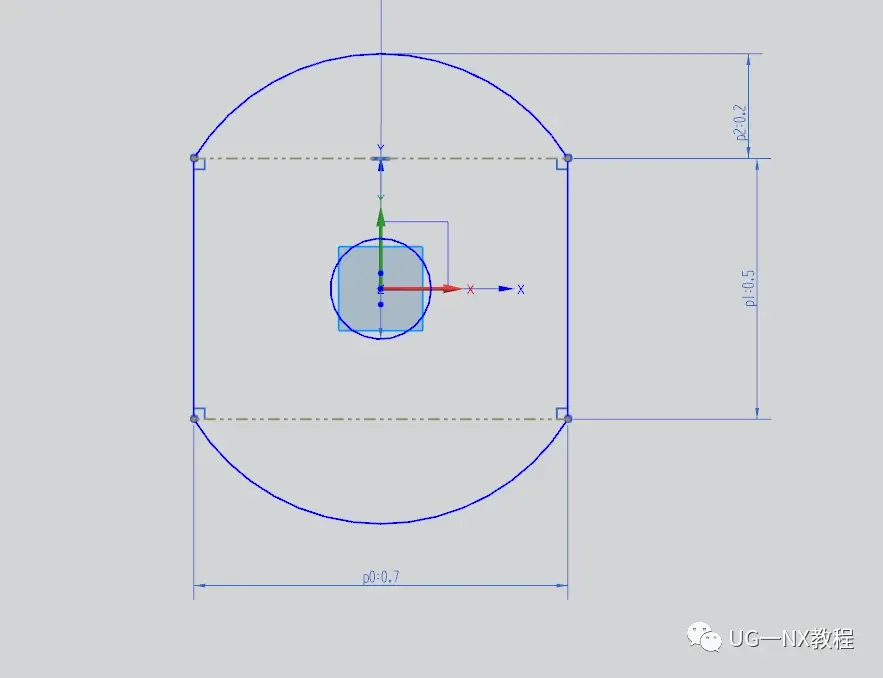

  1.打开UG，在XY平面绘制草图如下，并拉伸

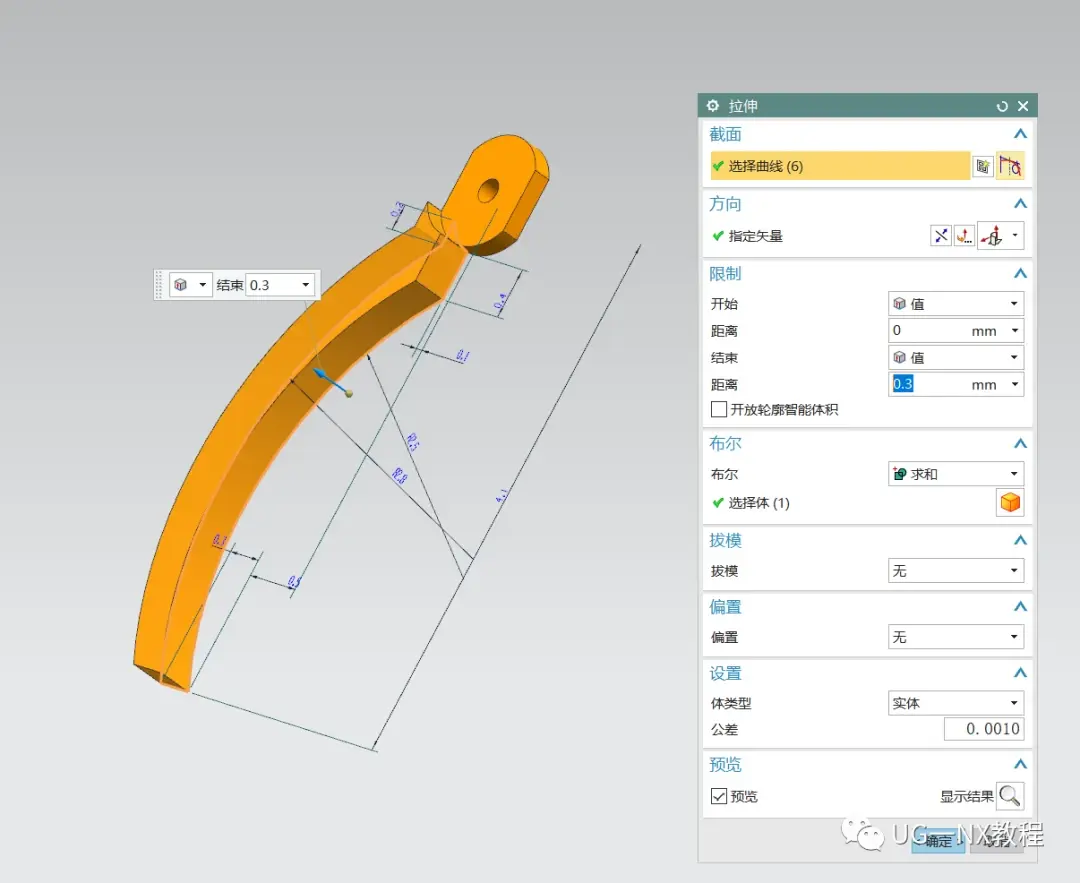

  2.继续在XY平面绘制手柄草图，完成后拉伸

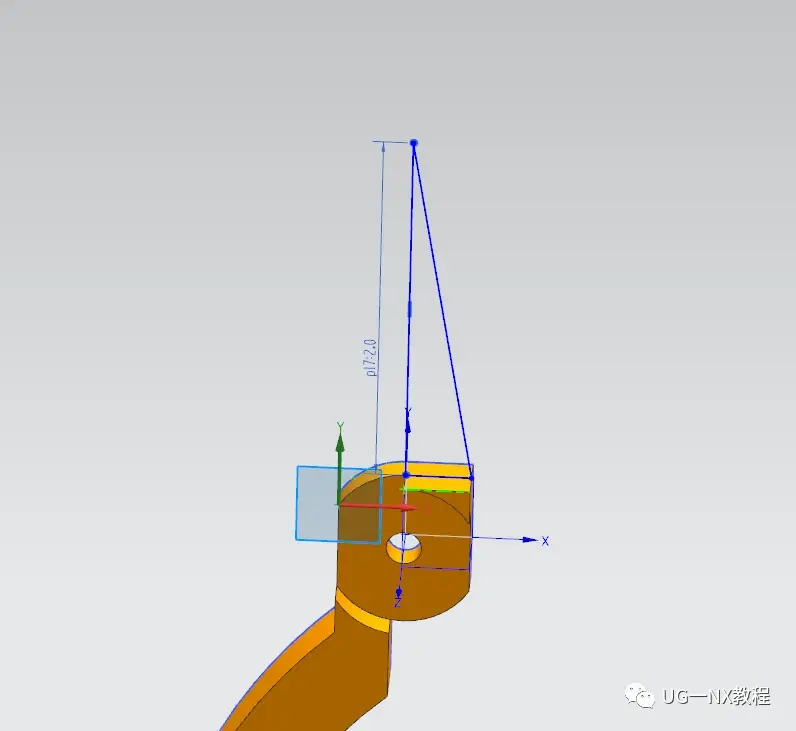

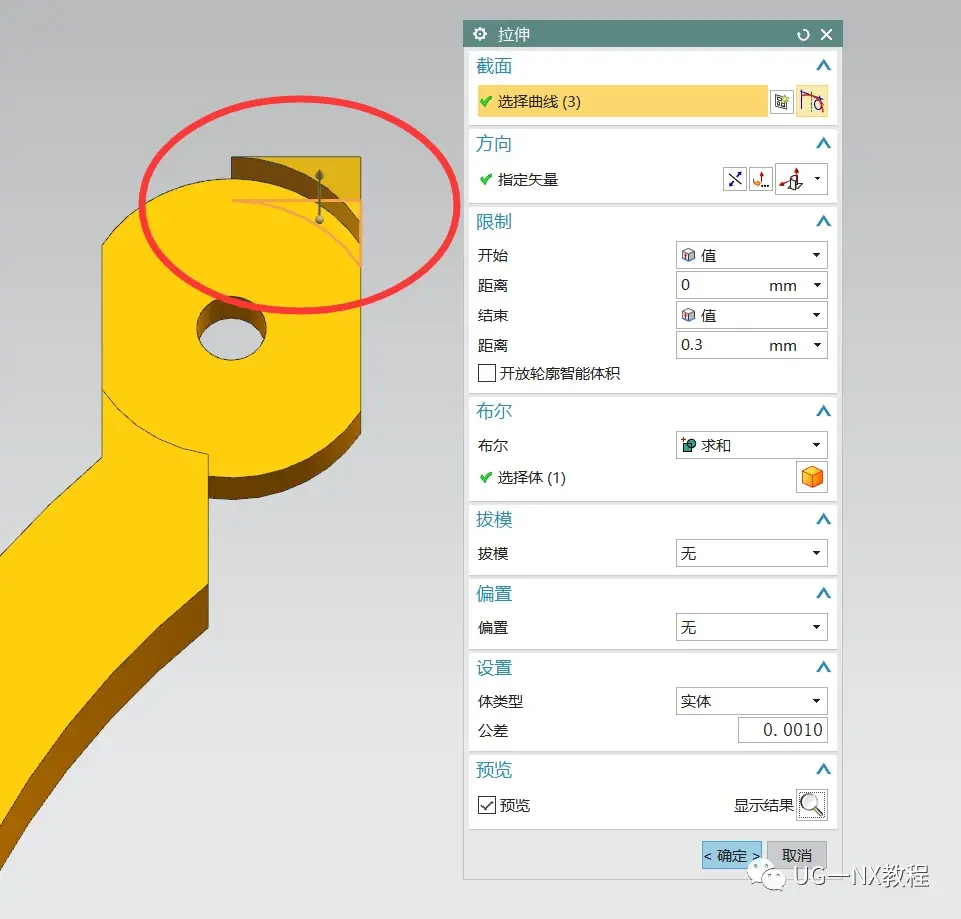

  3.绘制草图，拉伸求和

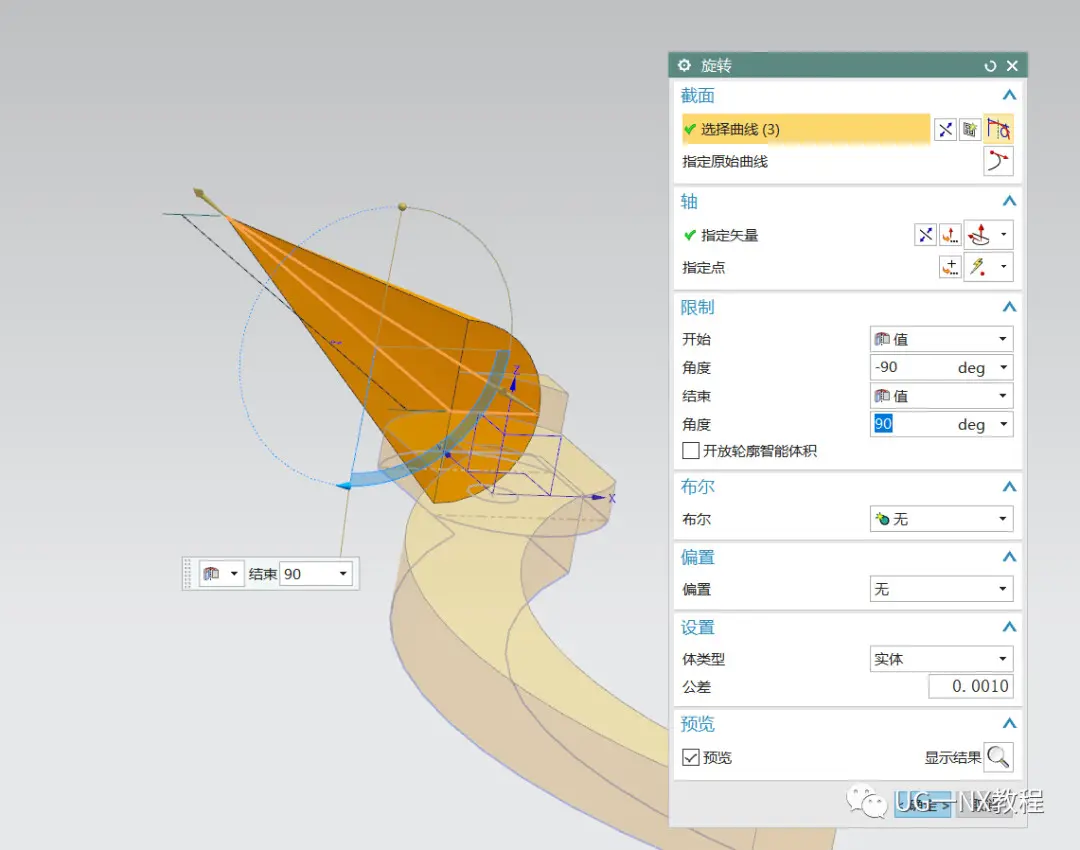

  4.在第一个拉伸面上绘制草图，旋转180度（-90~90）

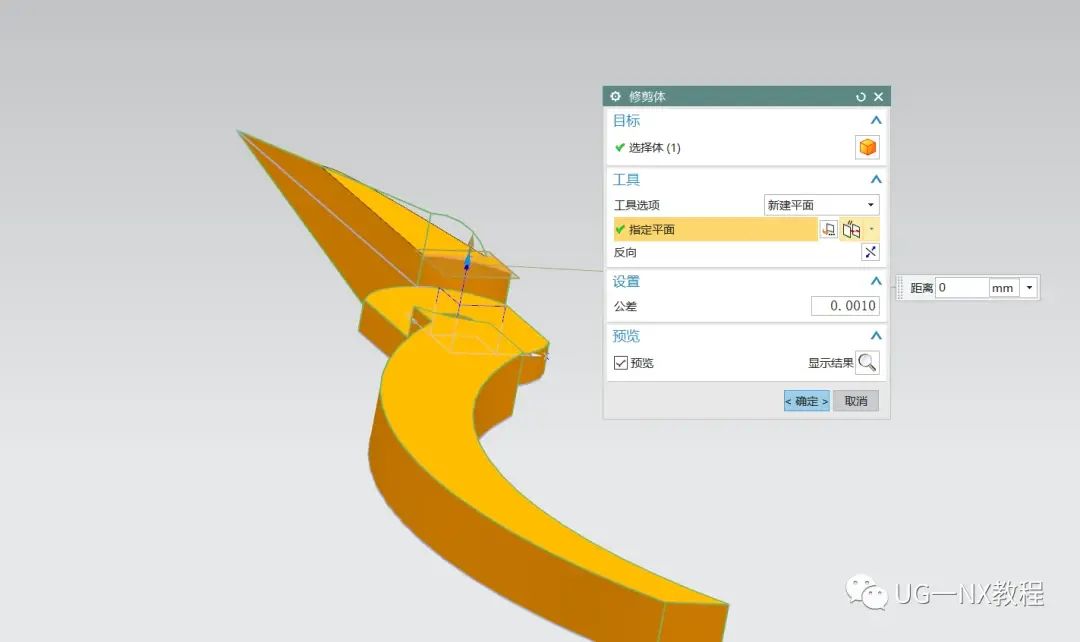

  5.利用平面进行修剪

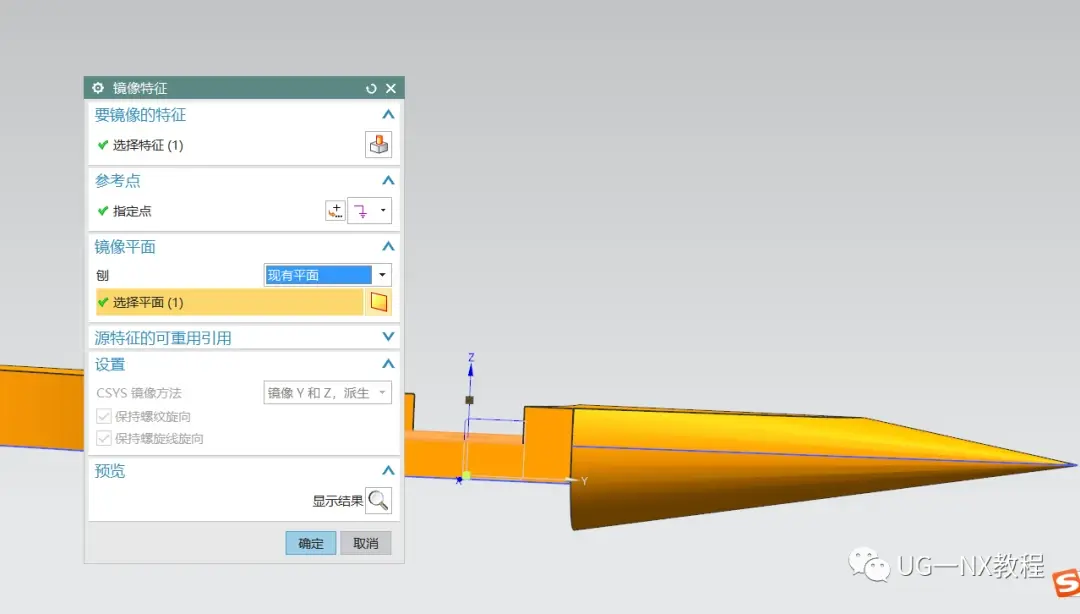

  6.把修剪体镜像到下方

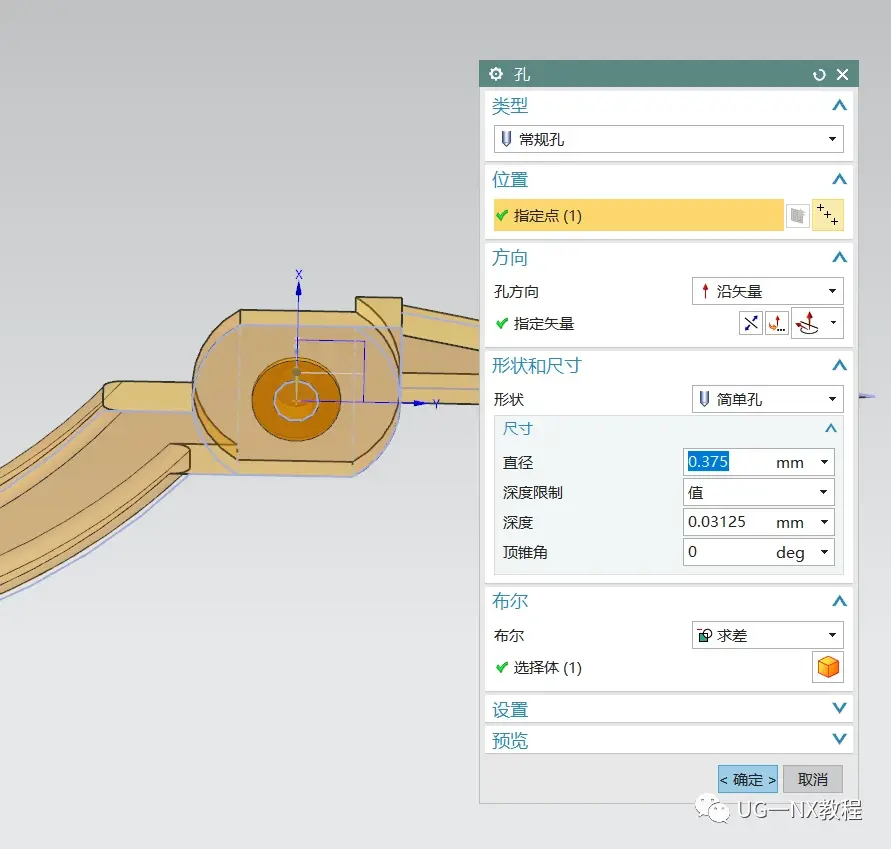

  7.对手柄部分进行倒圆角，在圆形区域打孔处理

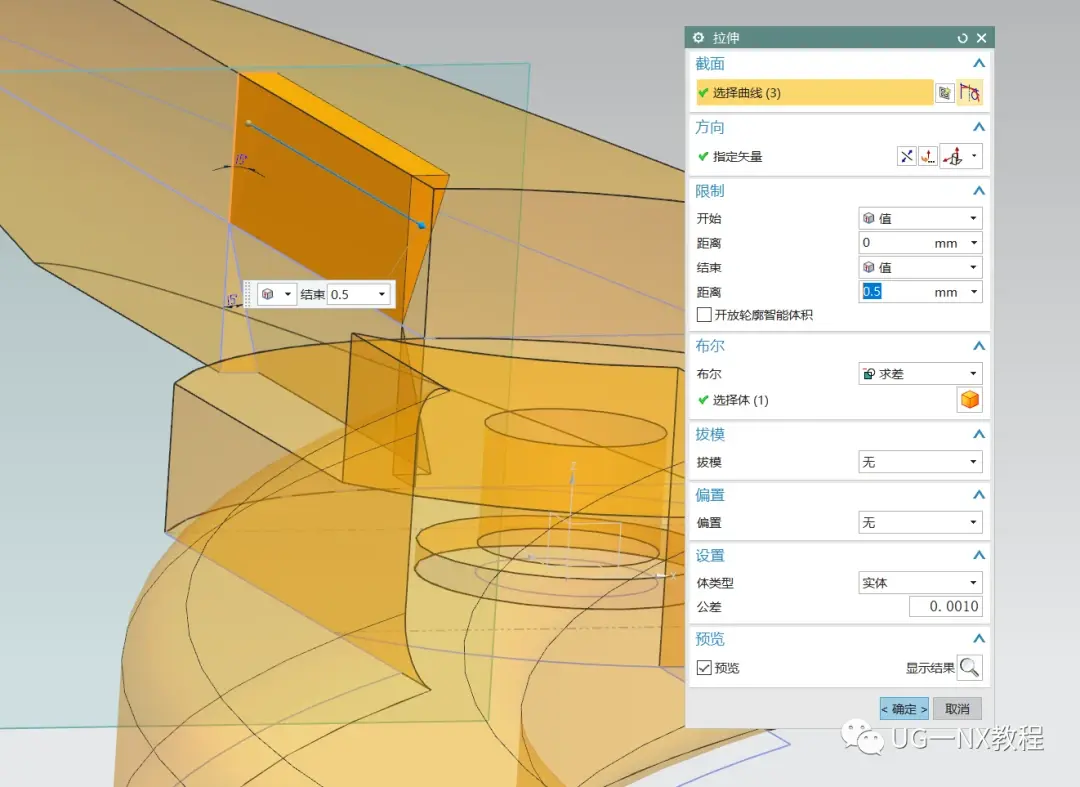

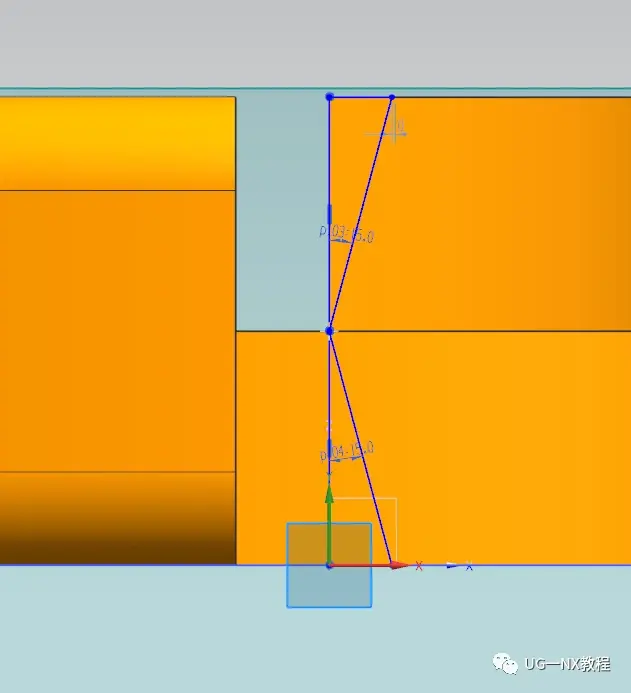

  8.钳子上面都有个刀口，我们这里利用拉伸求差即可完成，新建基准面绘制草图，拉伸求差。

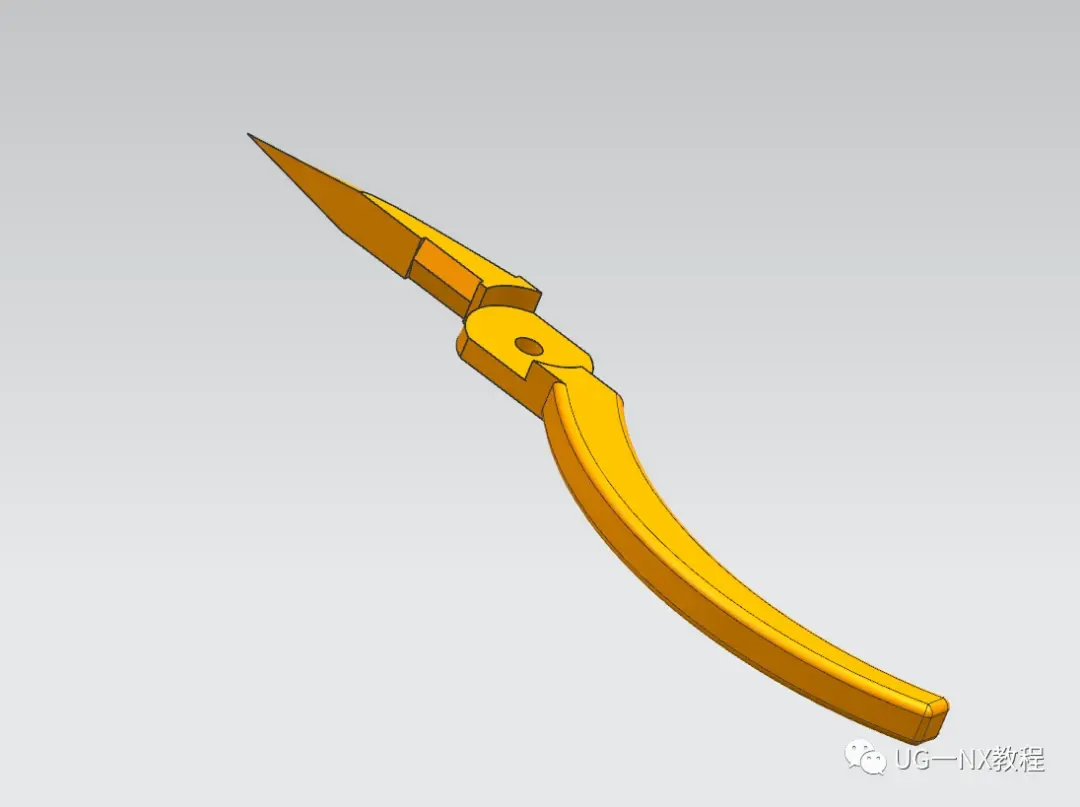

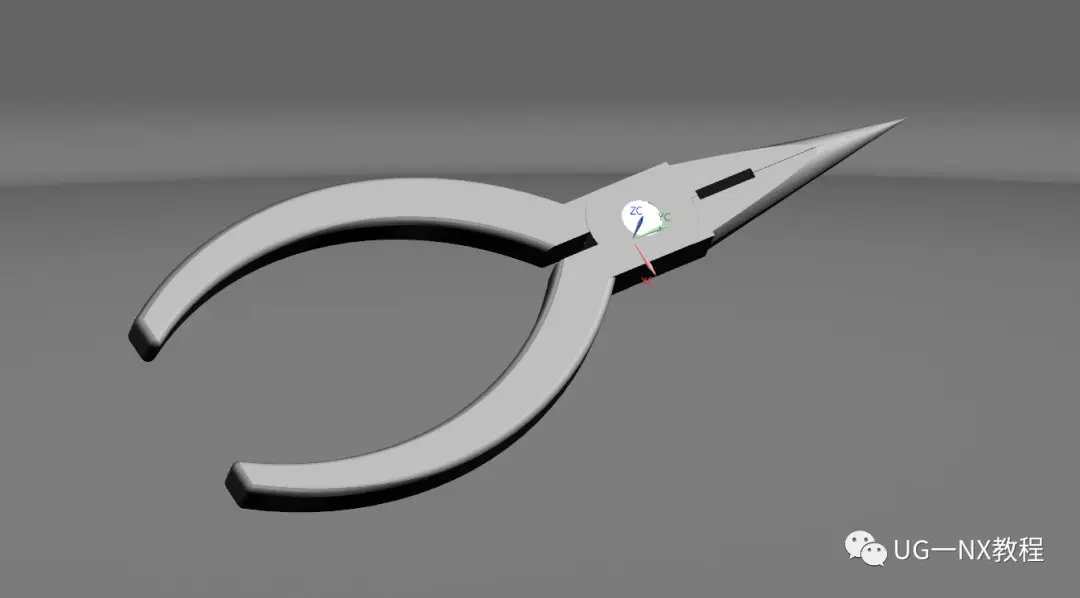

  尖嘴钳的一边就完成了。

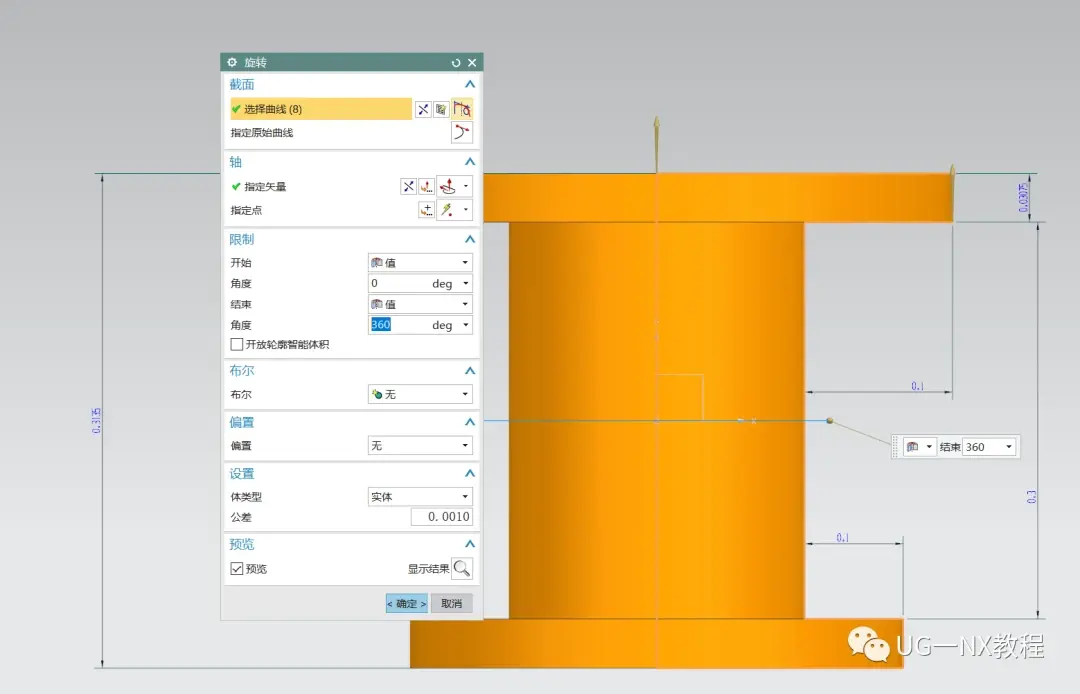

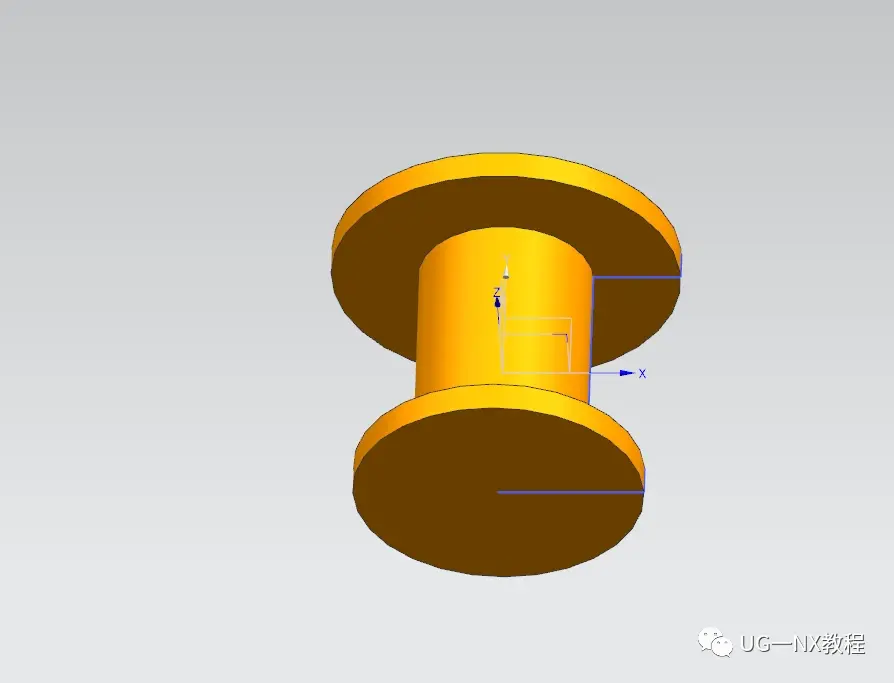

  和剪刀不同，尖嘴钳的另一边可以是一模一样的，接下来我们只需要绘制链接的固定轴，只需一个旋转轻松搞定。

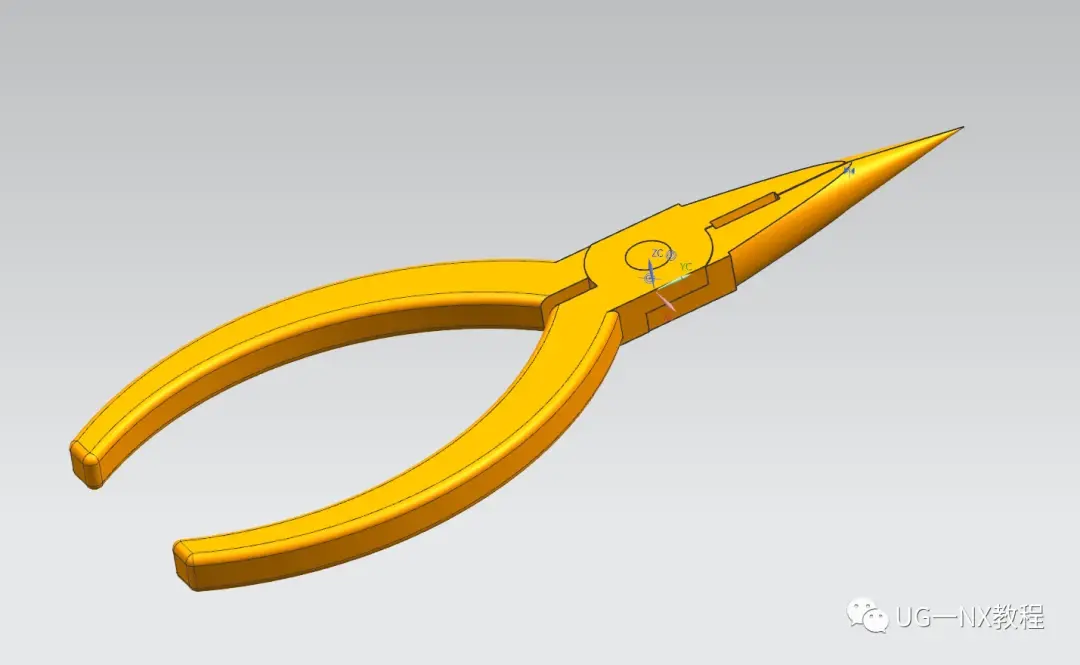

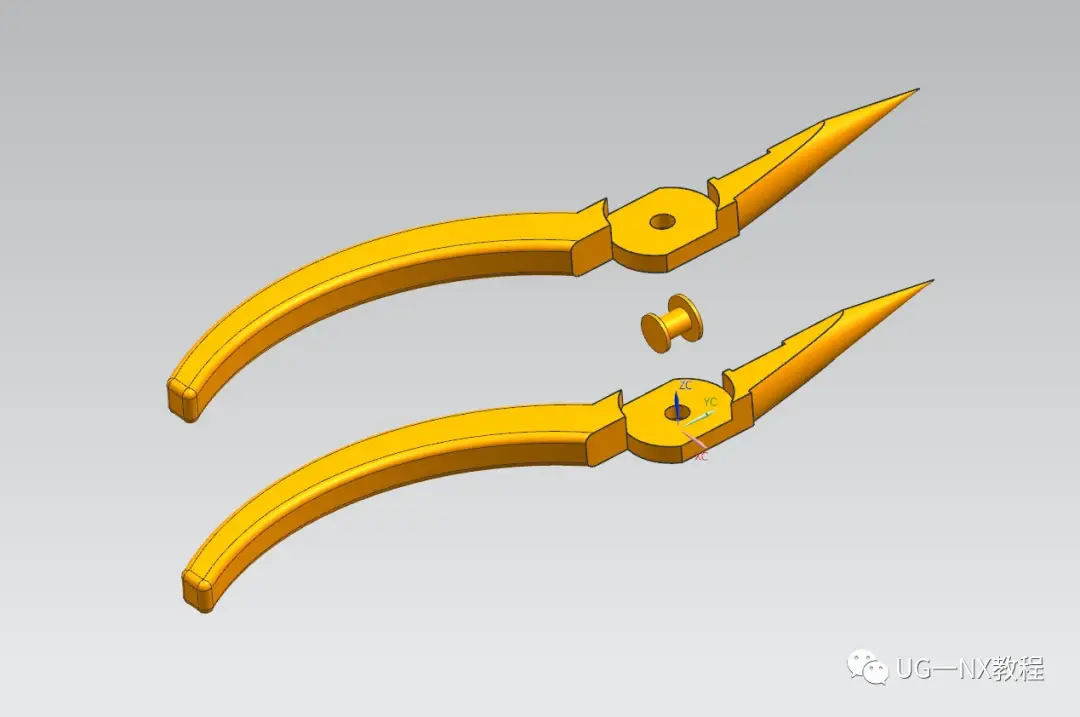

  接下来进行装配，导入三个零件。

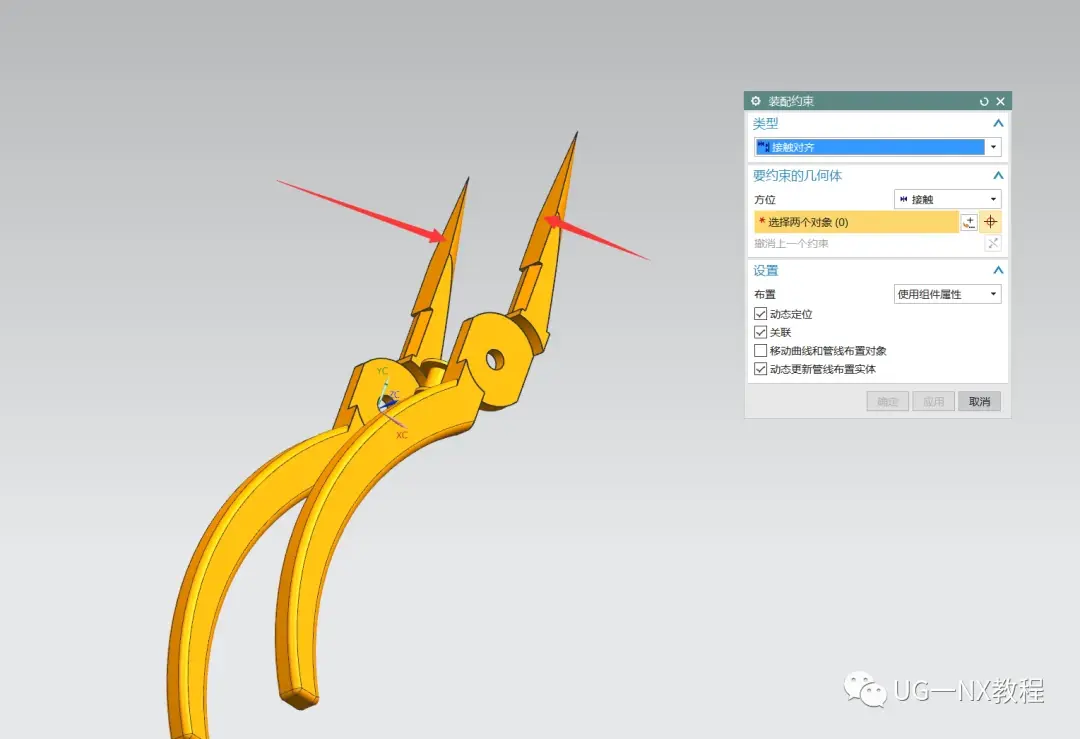

  先利用接触对齐将这两个面接触

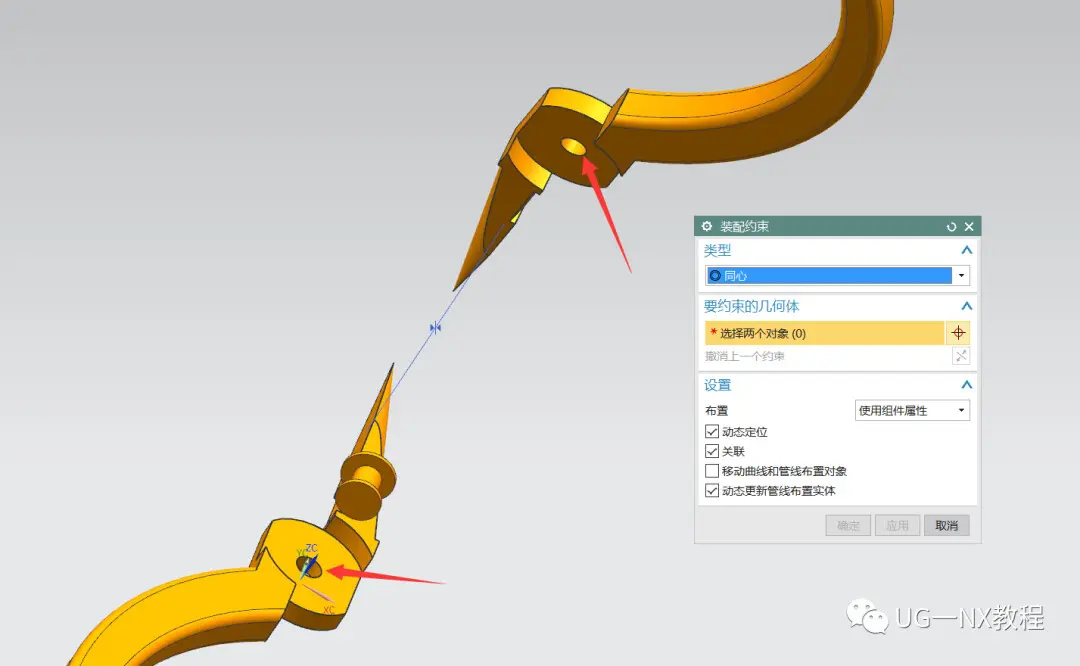

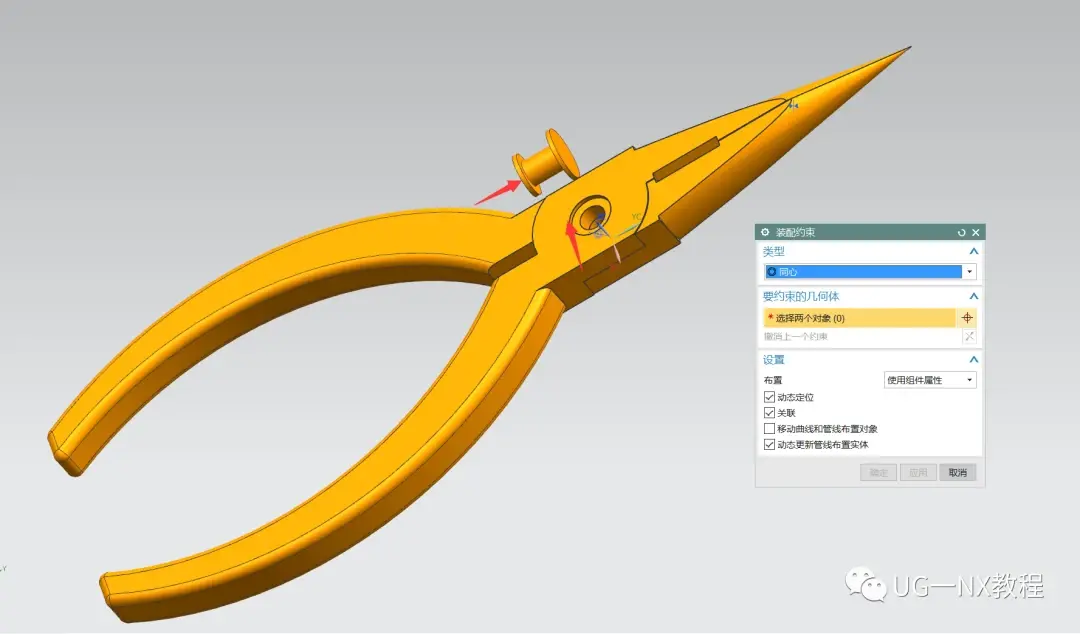

  再利用同心约束将它们固定

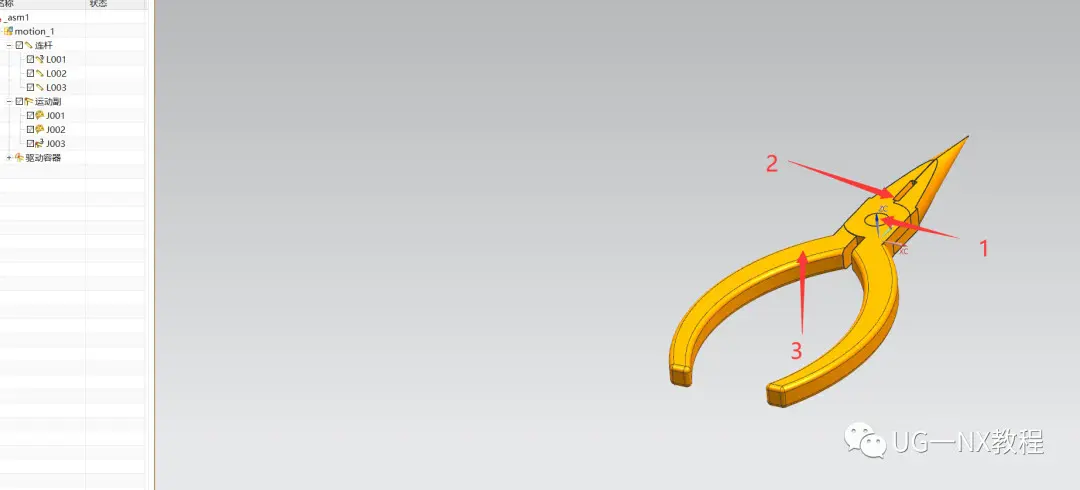

  接下来做运动仿真，进入运动仿真模型，新建仿真，将三个零件选为连杆

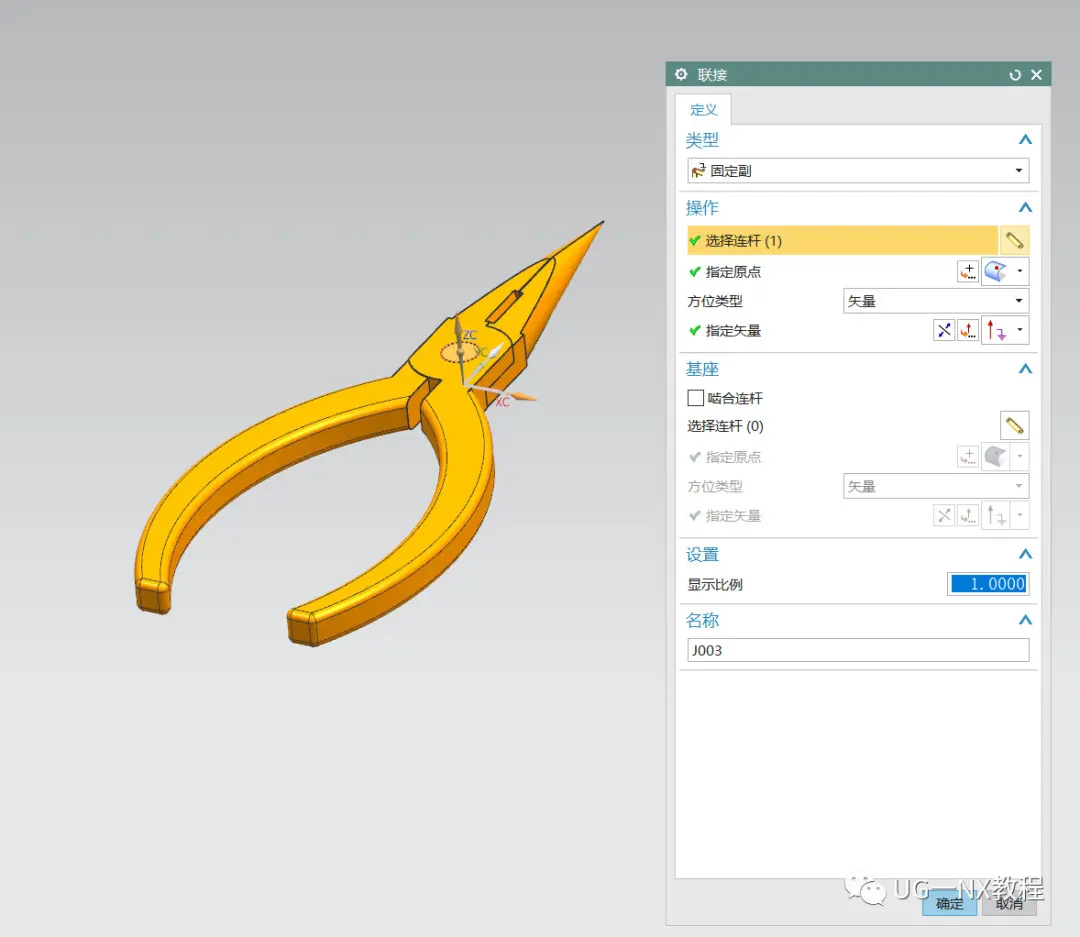

  将连杆1固定

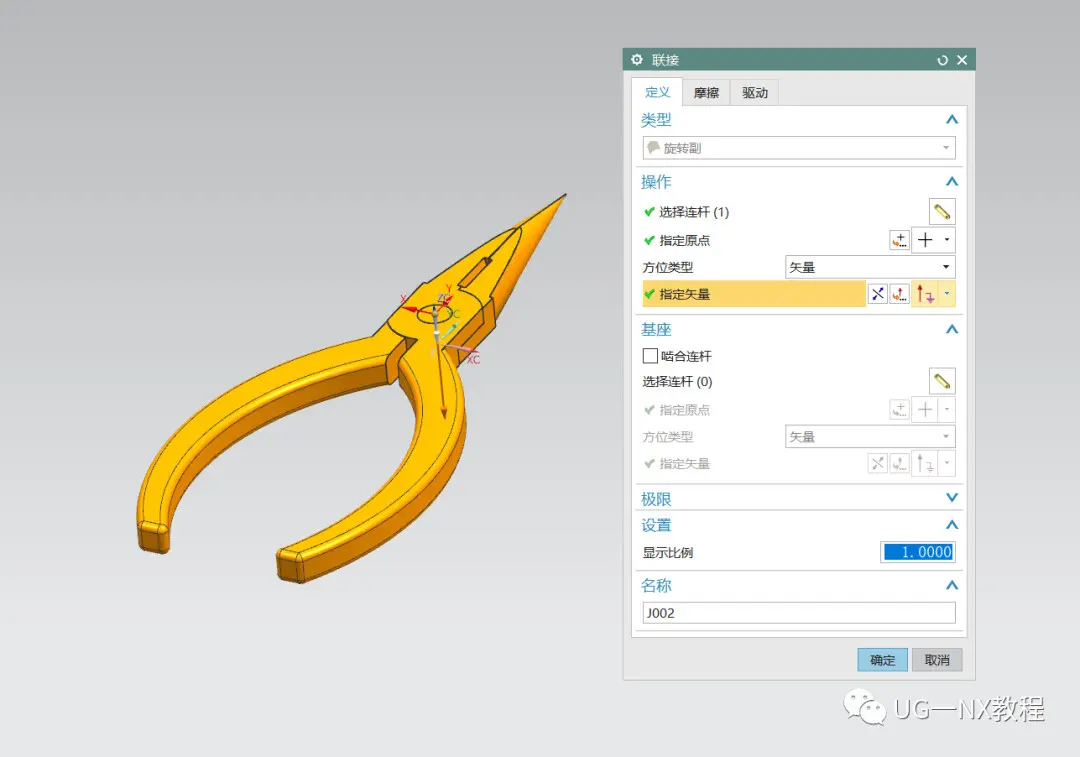

  分别将连杆23做旋转副，注意连杆2和3的指定矢量需要相反

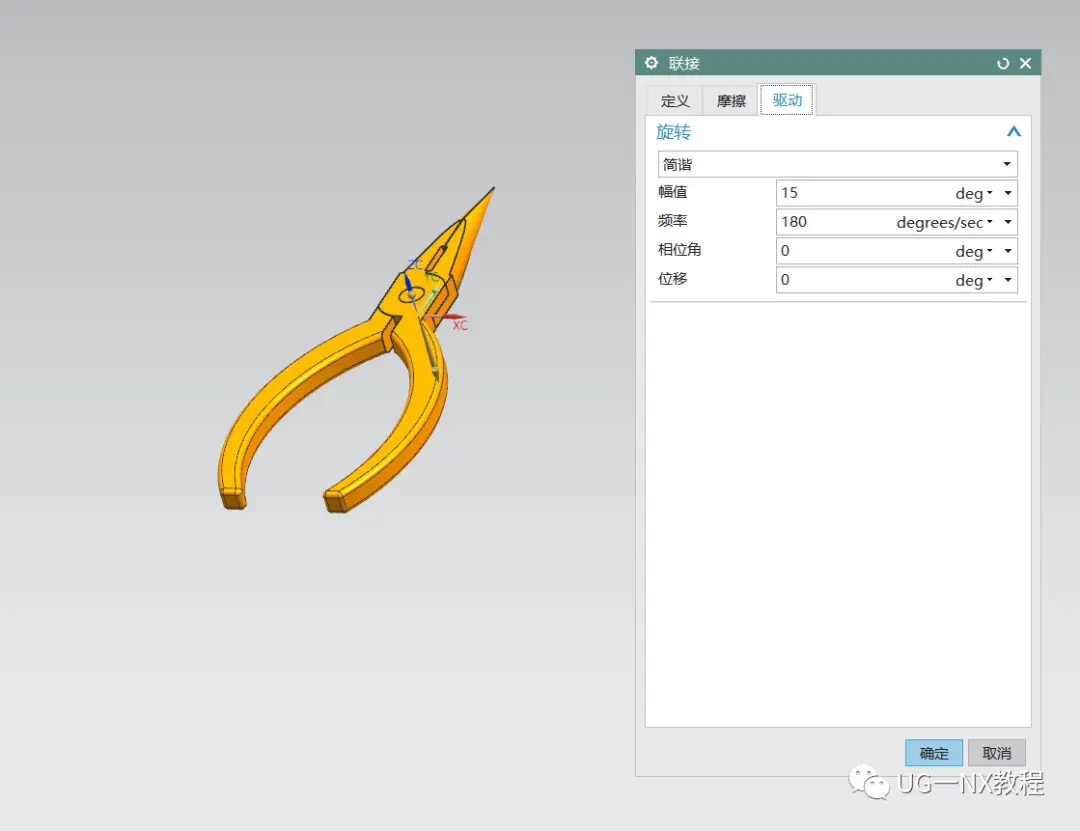

  接下来设置驱动了，这里做简谐运动，幅值15度，频率为180，给两个旋转副都加上同样的驱动（上一步矢量选择相反的好处出来了）

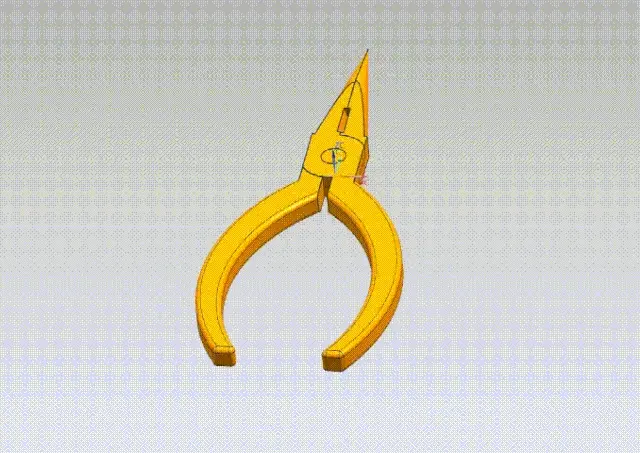

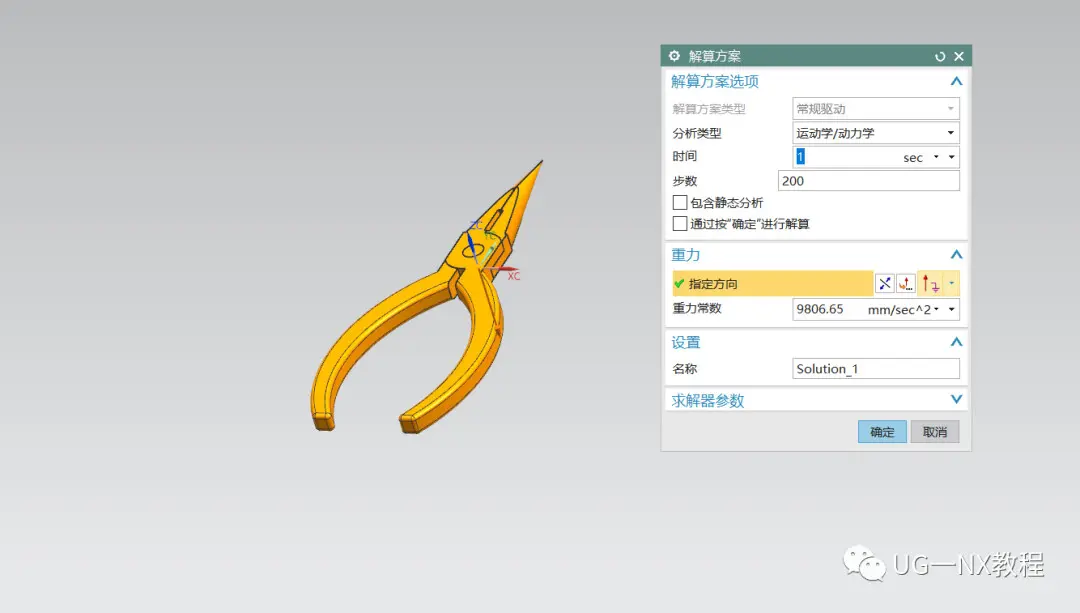

  最后求解，就能播放动画了
