今天我们来绘制一艘大帆船，这个帆船的模型很简单哦~大家都可以动手试试啊，颜值都是在线的，大家也可以根据自己的喜好再加一亿点点细节啊！祝大家UG学习一帆风顺
建模过程：

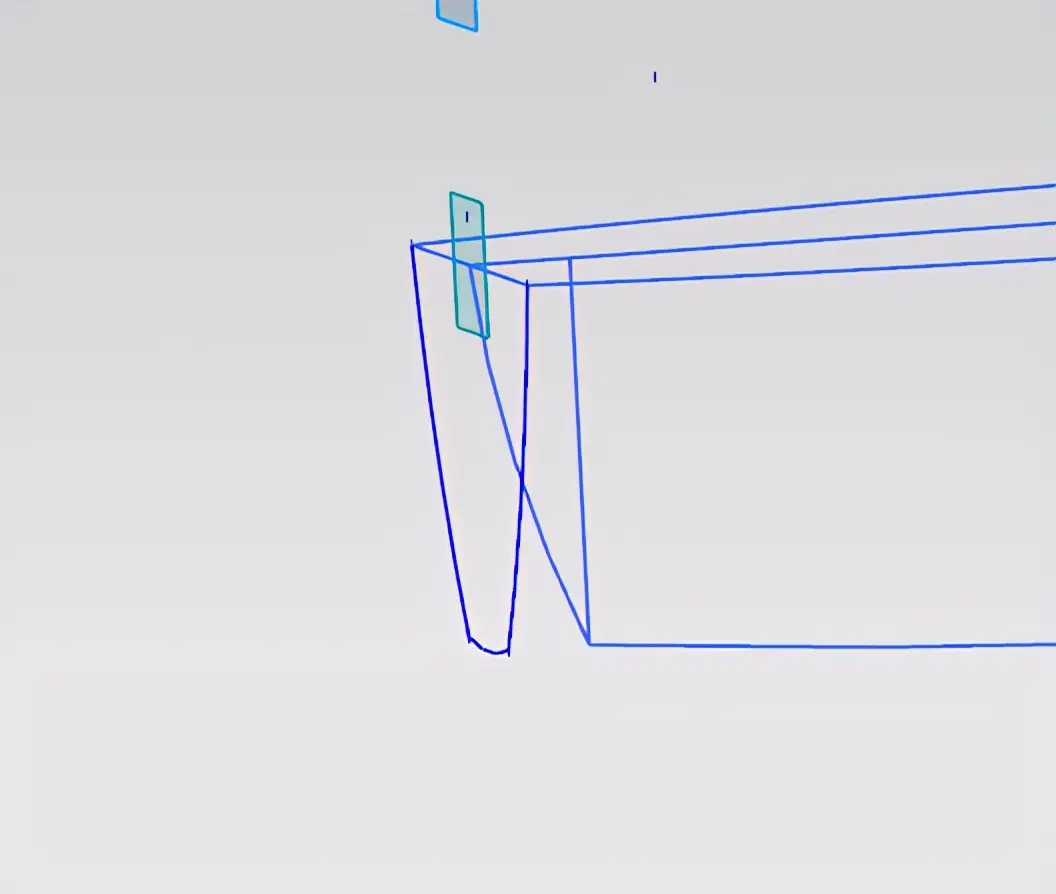

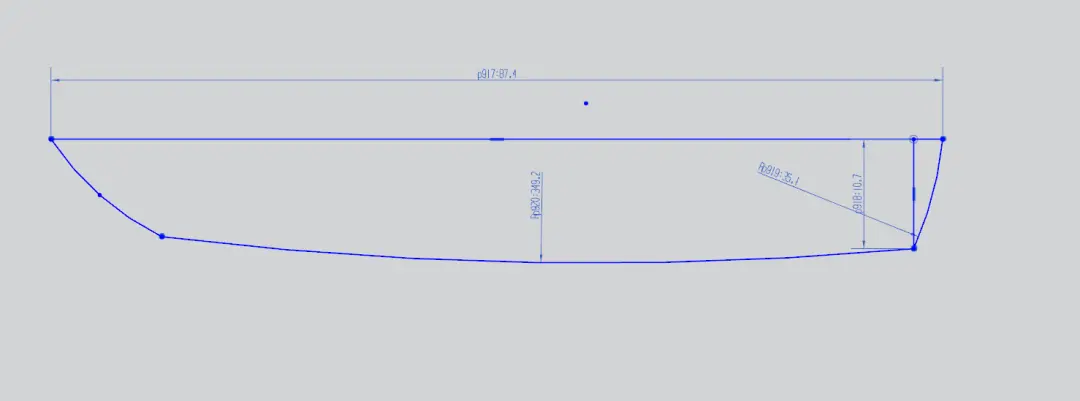

1、建模始于新建，首先咱们来绘制出帆船船身的轮廓草图。

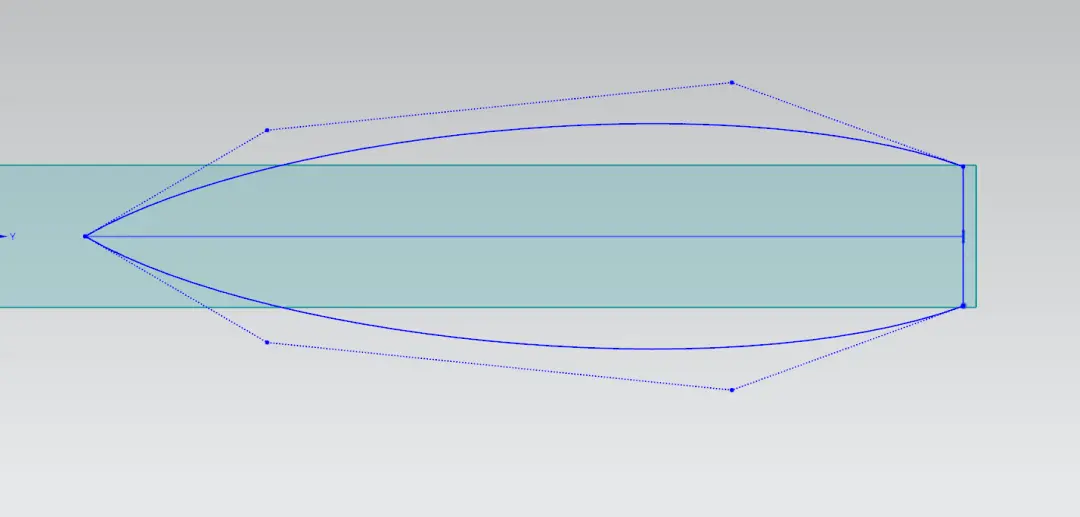

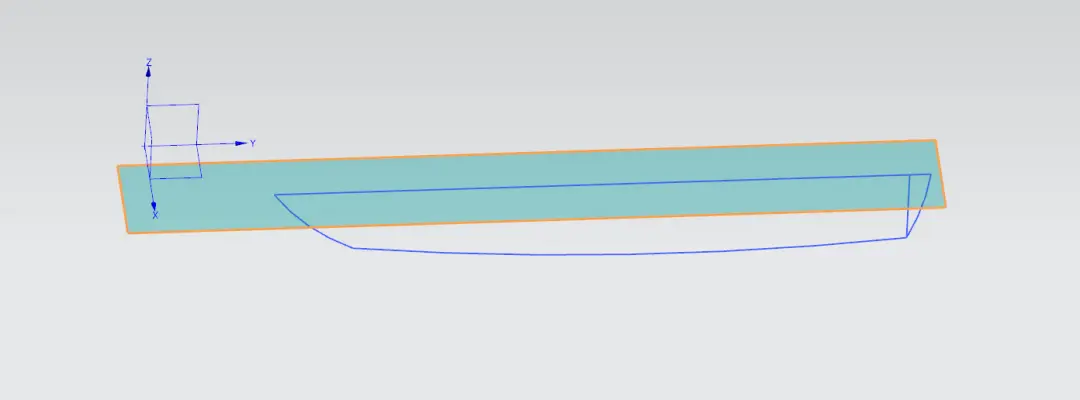

2、接着再在上方直线处创建一个基准面，并在基准面上插入草图，使用艺术样条命令画出帆船的俯视图轮廓。

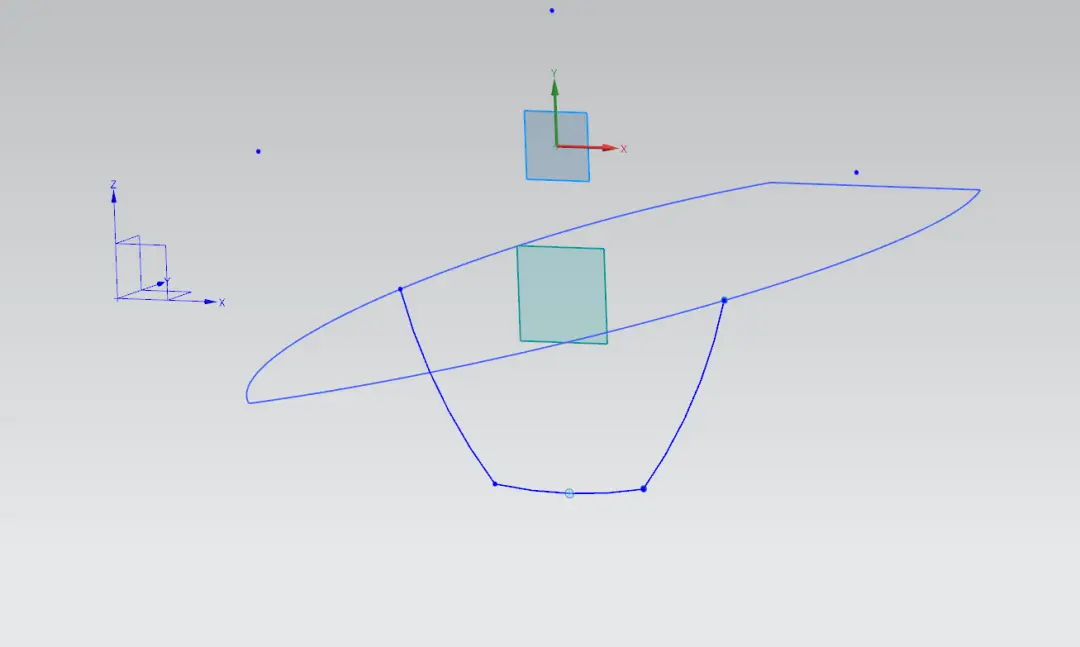

3、继续创建平面，这个新建的基准面平行与XZ平面，再绘制一个草图。
4、再在尾部的位置处继续创建草图轮廓，并且利用组合投影这个命令，做出所需要的红色曲线。

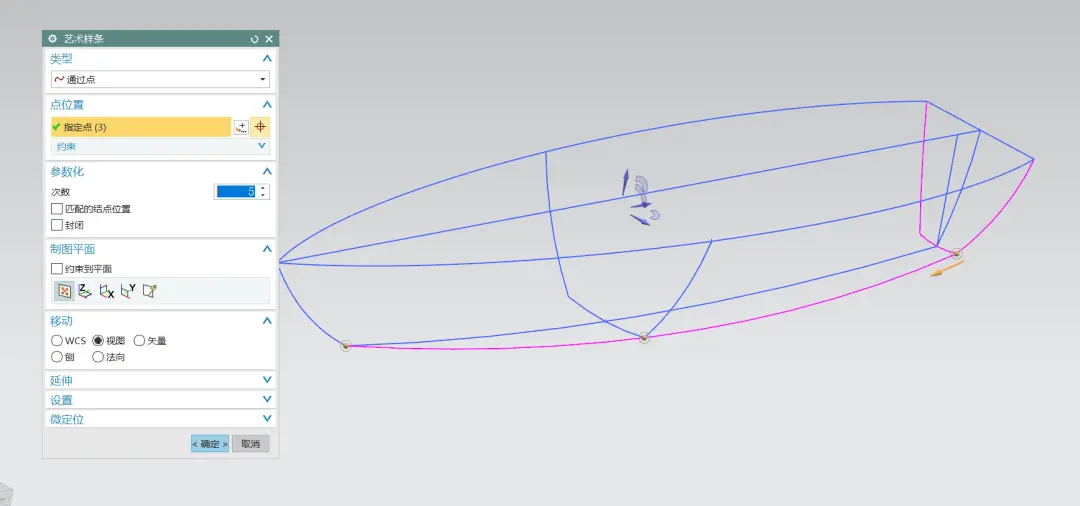

5、依旧是利用艺术样条命令，继续绘制出帆船底部的轮廓线条。

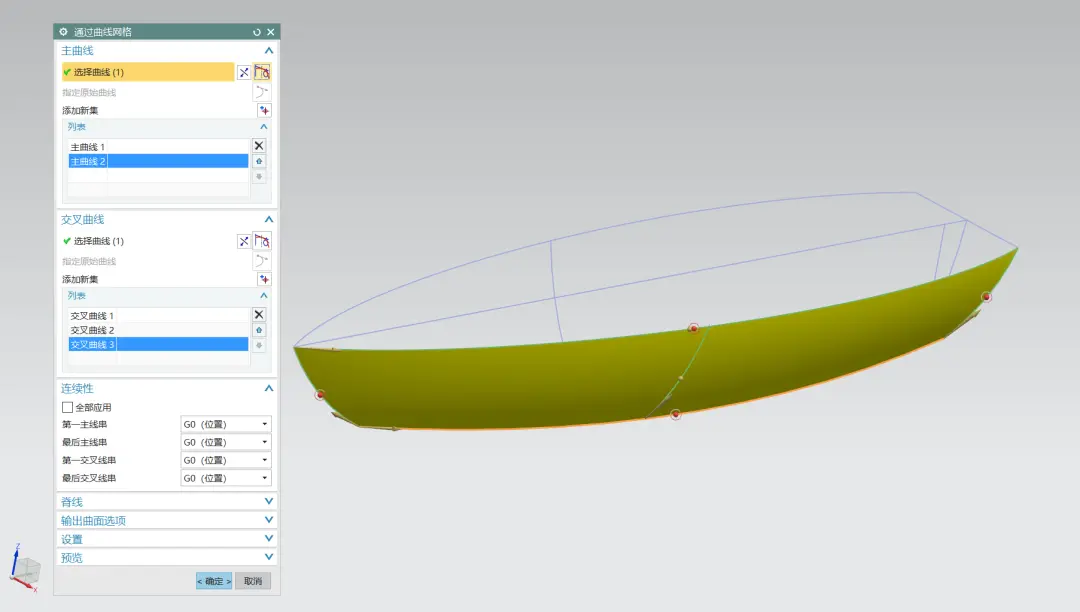

6、有基础的小伙伴肯定发现了这个构建好的线条是用来做什么的了，现在，船身部分的轮廓草图基本上算是完成了，可以开始用网格曲面的命令开始做面了。
7、做完一遍后再镜像一下，并且拉伸船尾的部分。

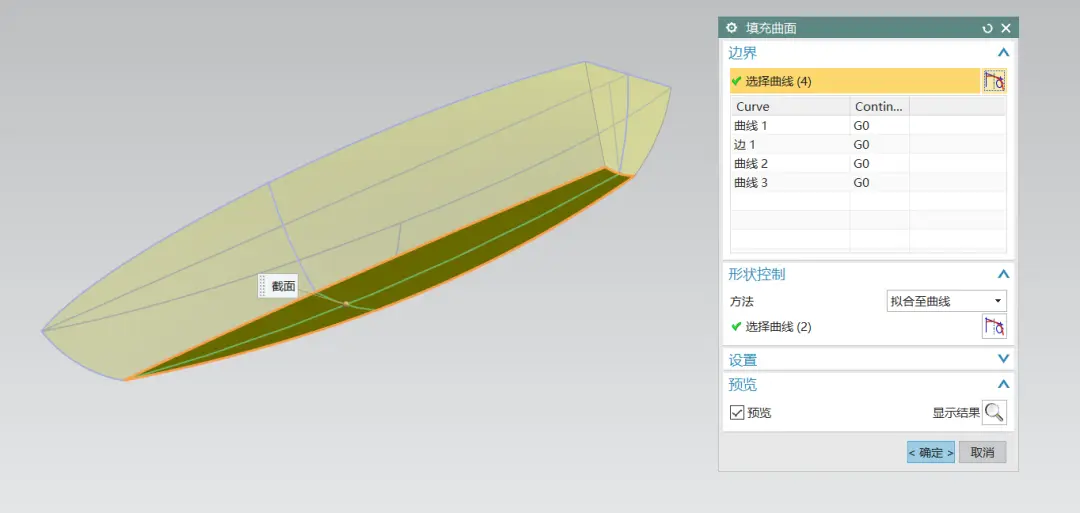

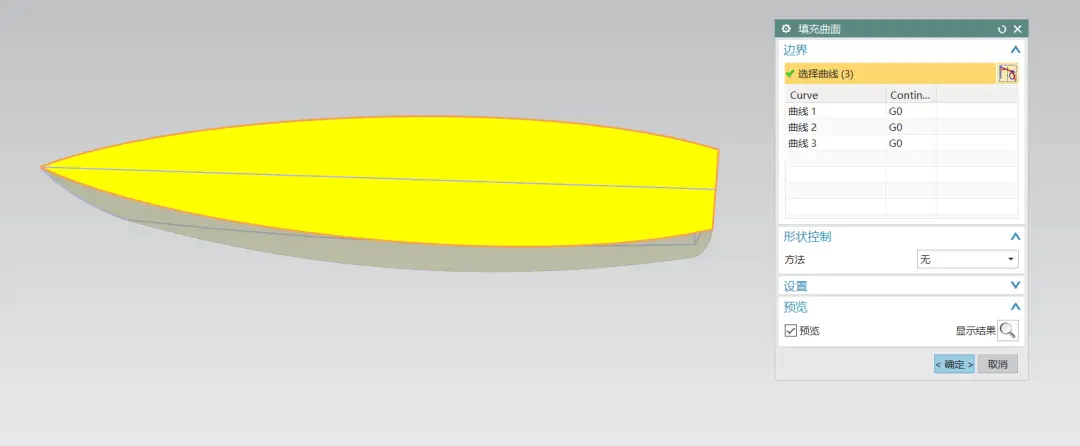

8、把船尾处多余的片体给修剪一下，船底的部分用填充曲面把面给做出来。

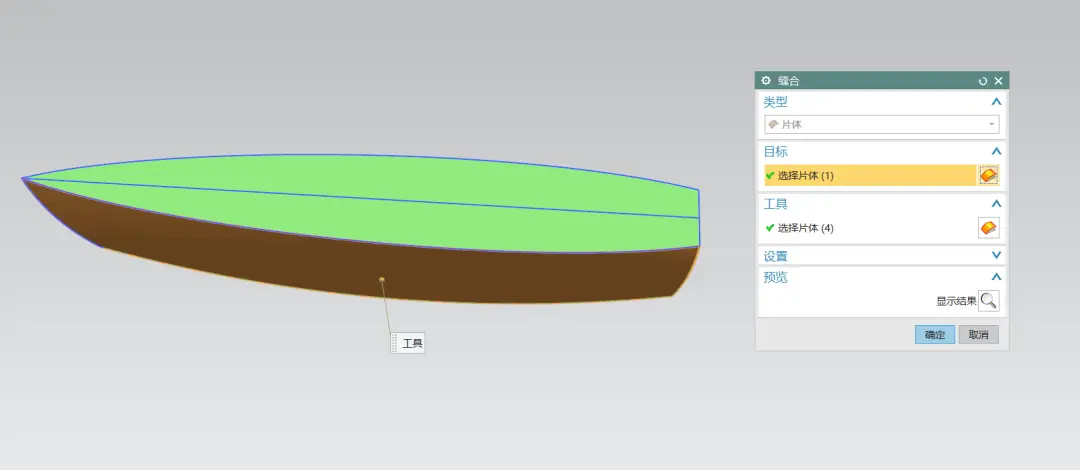

9、船底有了船身的上半部分也填充好，把所有面做好后我们就能把所有片体缝合成实体啦！

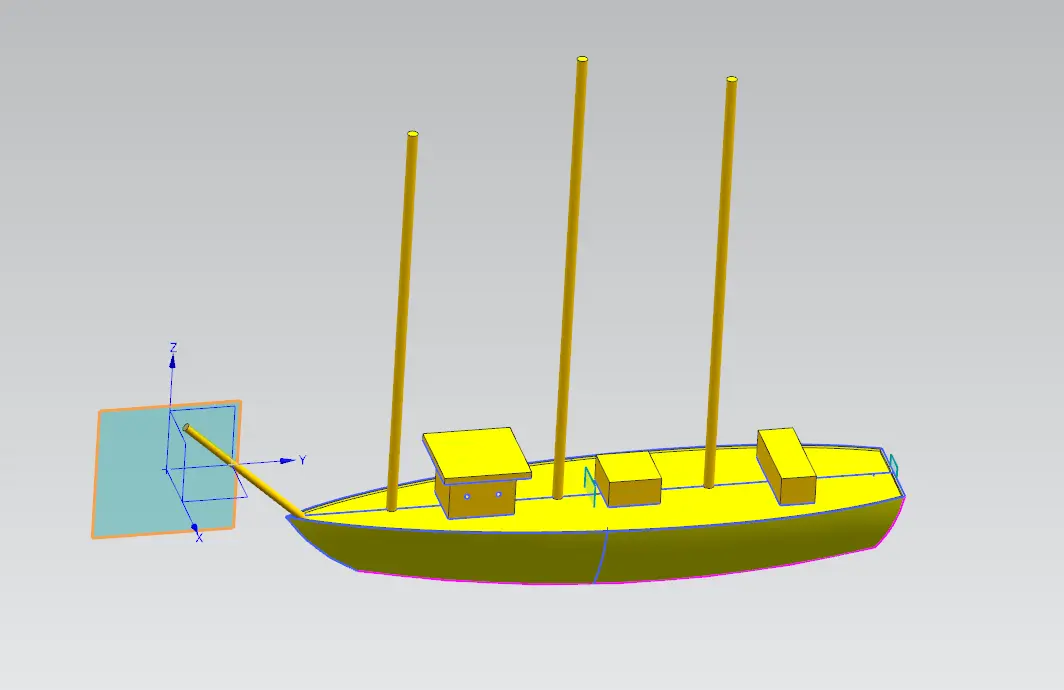

10、船身完成，接下来要做的都很简单了，在船上面添加几个船舱和船杆，增加一点点细节~

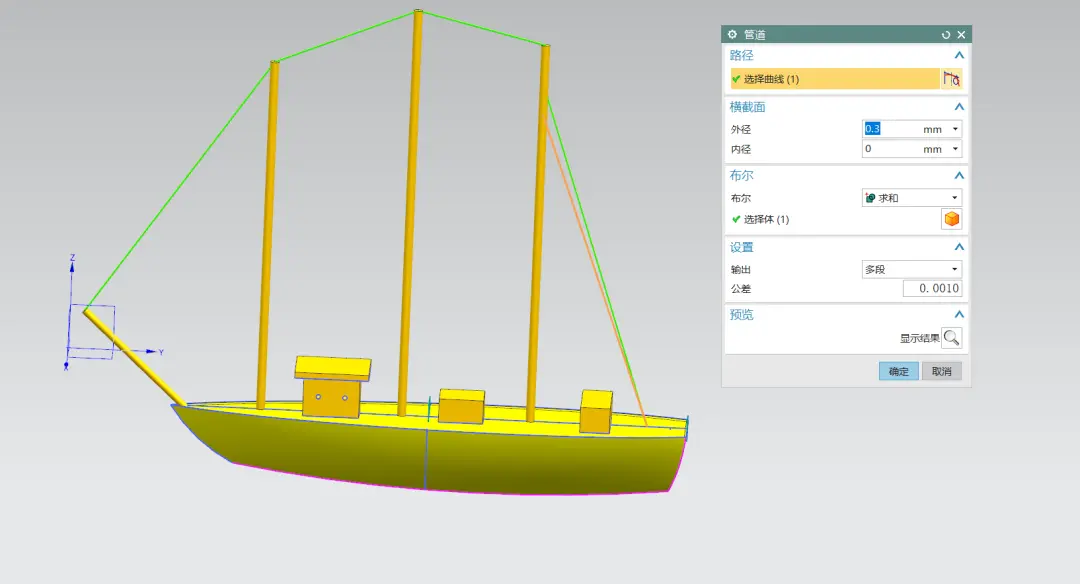

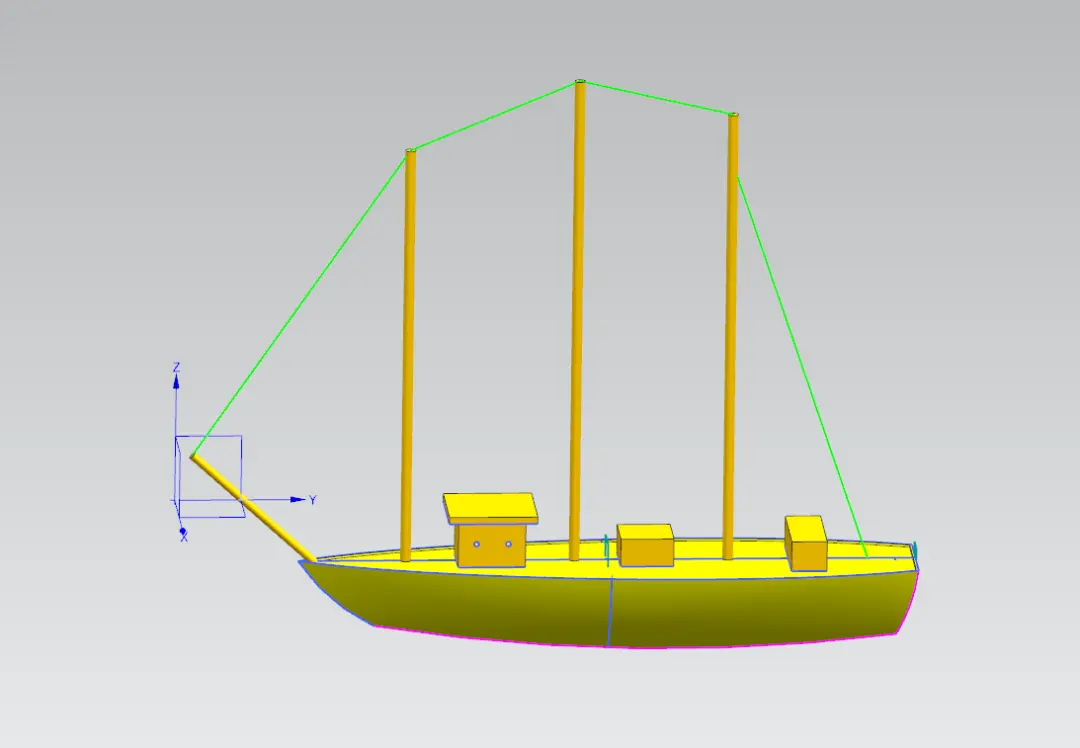

11、接下来是做船绳的部分，利用直线直接连接即可，然后使用管道命令即可做出绳子啦。

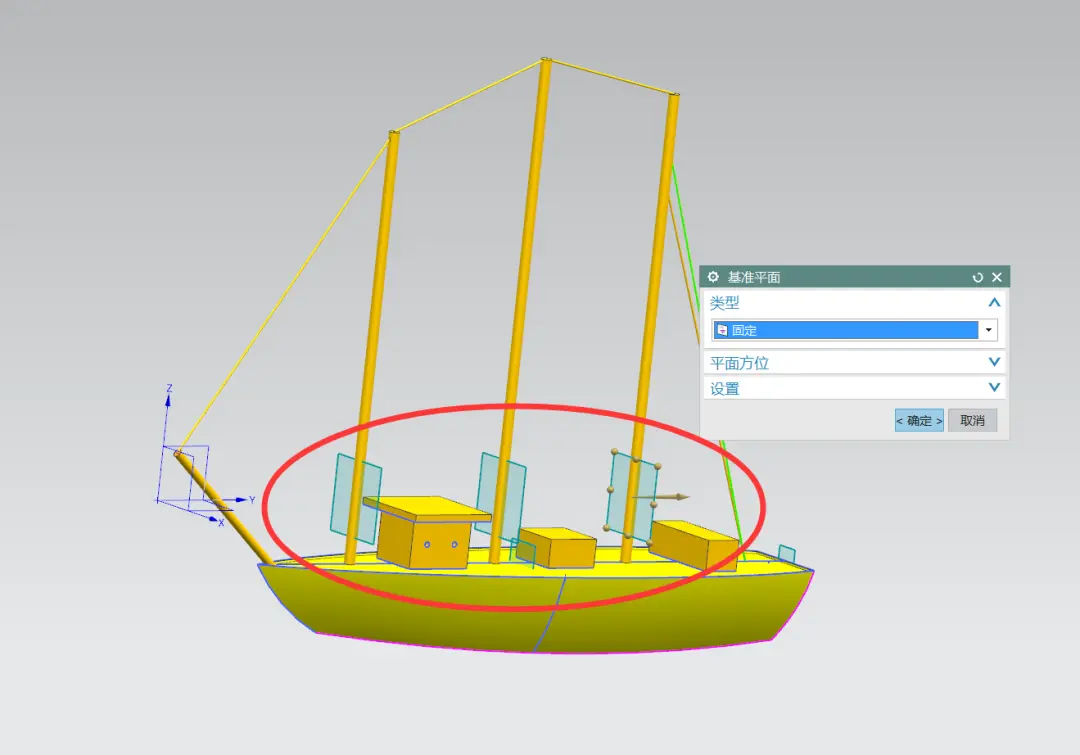

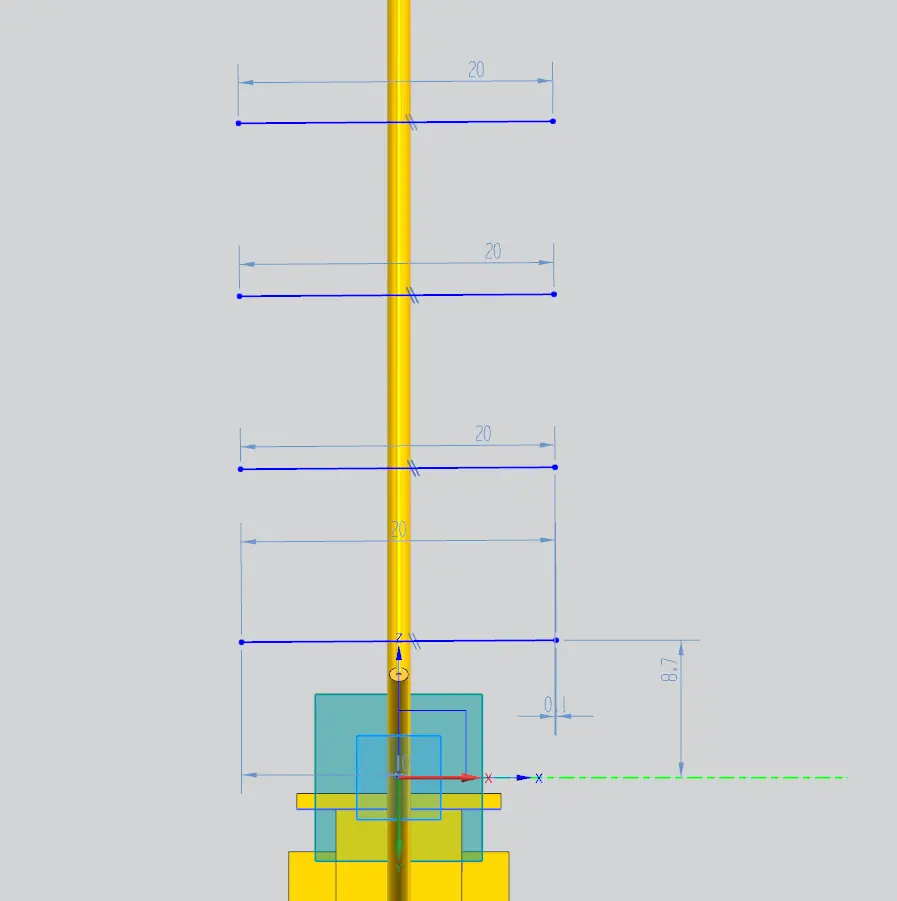

12、还是创建基准面，分别在每个船杆的位置处，然后在各个基准面上绘制几条直线。

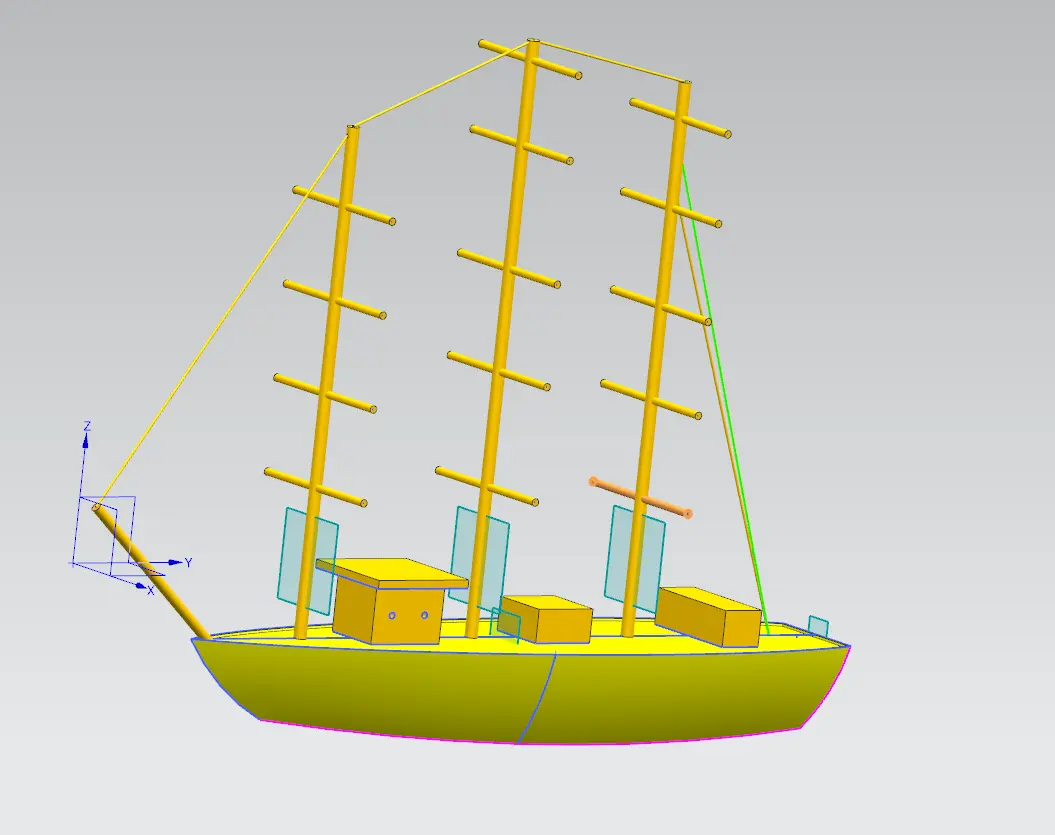

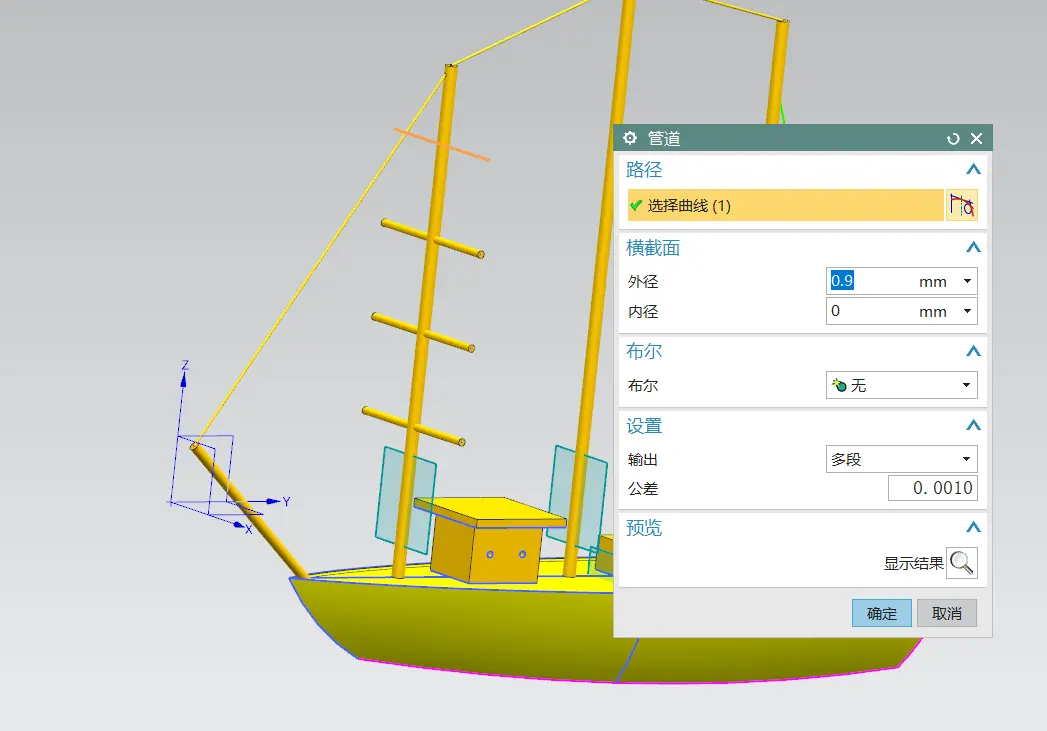

13、依旧是用管道命令，把直线做成船杆，用同样的方法做出其他两根杆上的横杆。

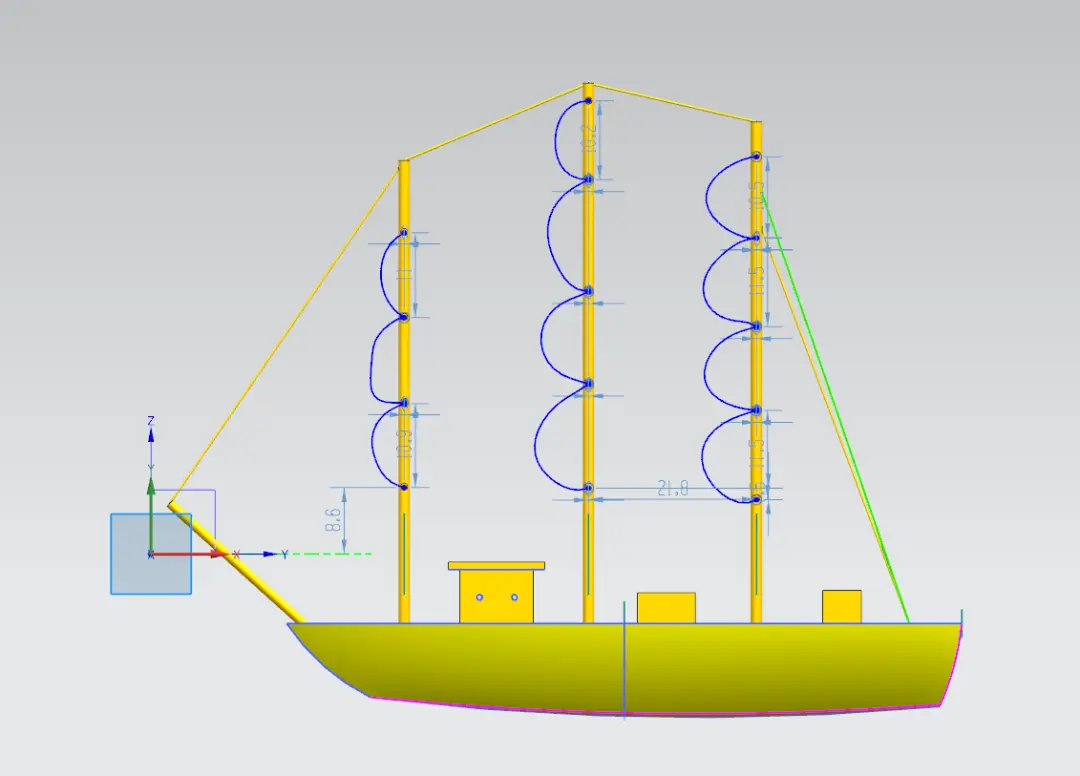

14、这次不用新建平面了，直接在XY平面新建草图，绘制的是船帆的轮廓部分。

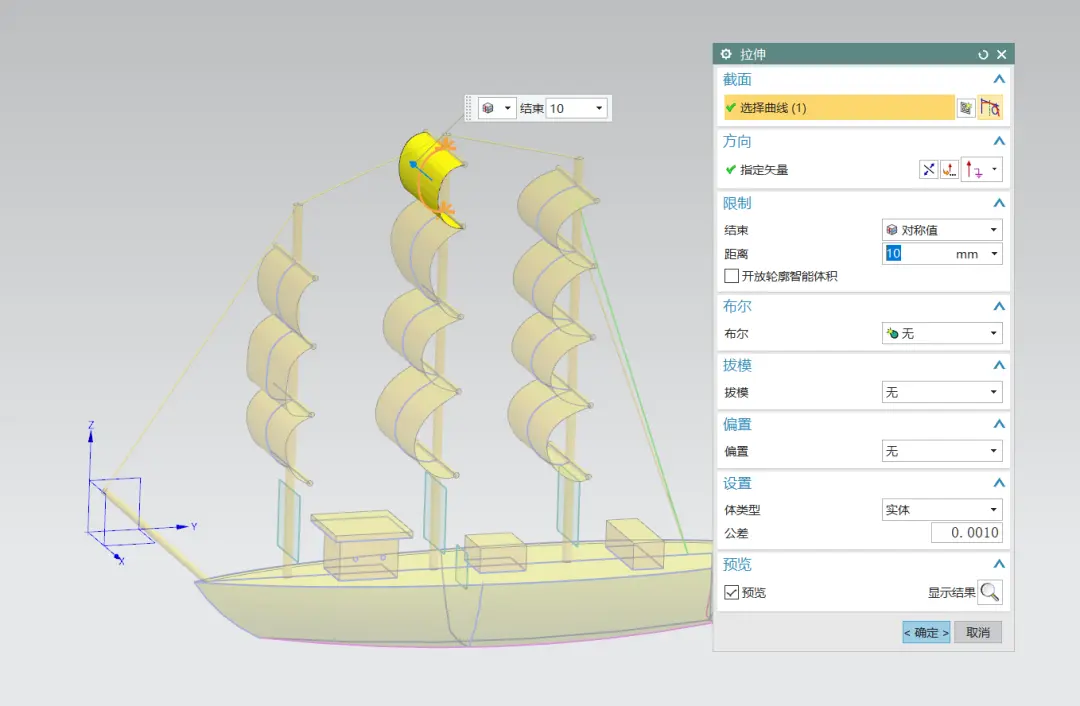

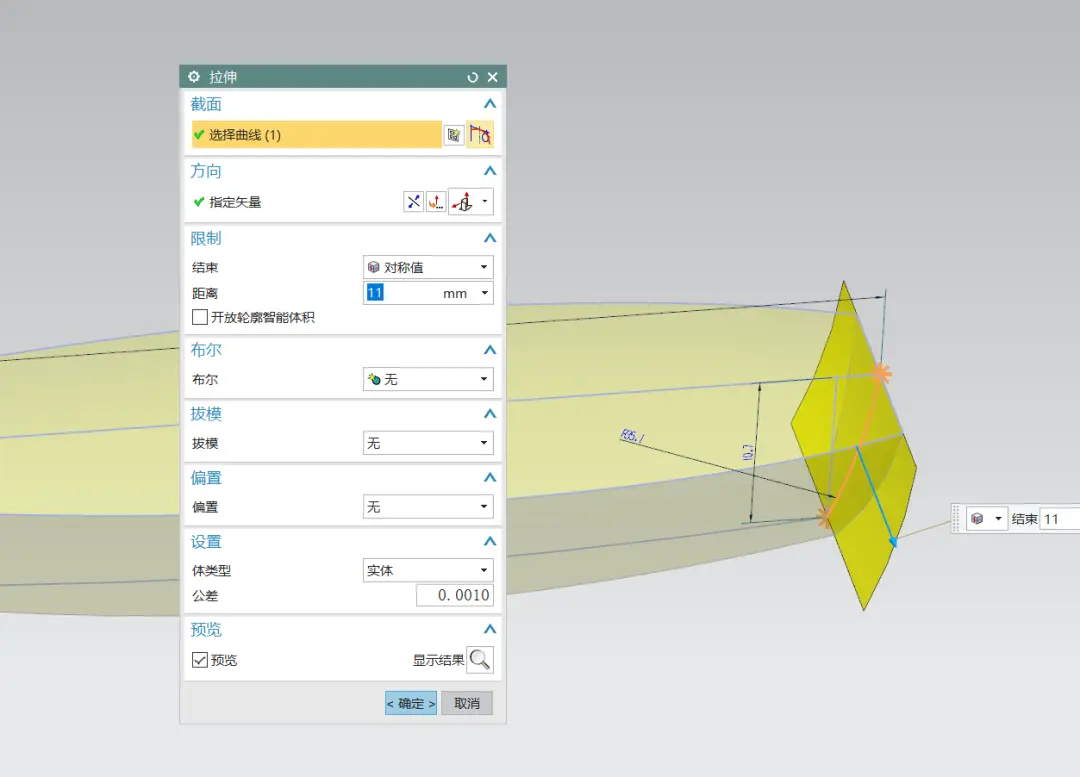

15、把船帆草图拉伸成片体并且加厚处理。

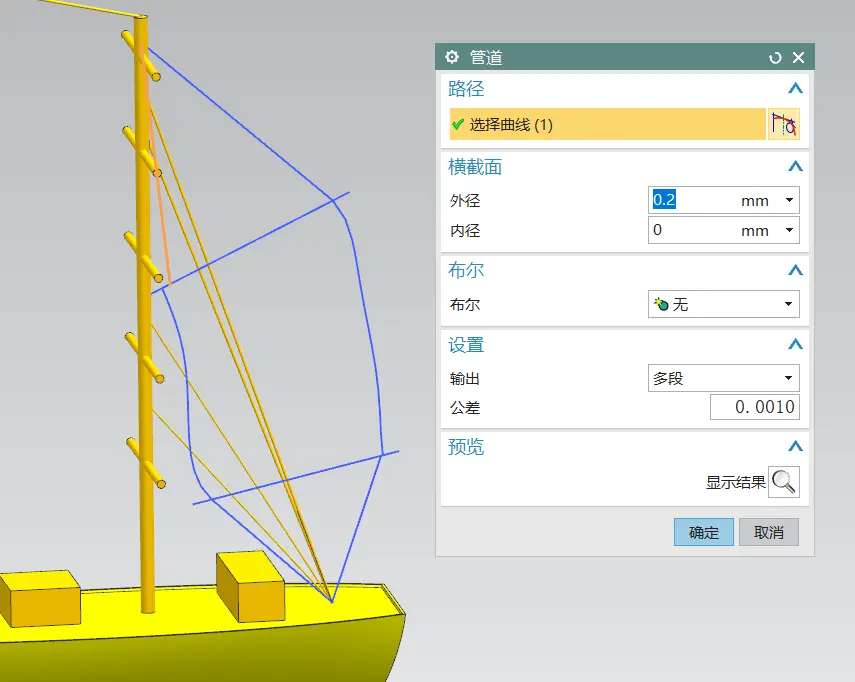

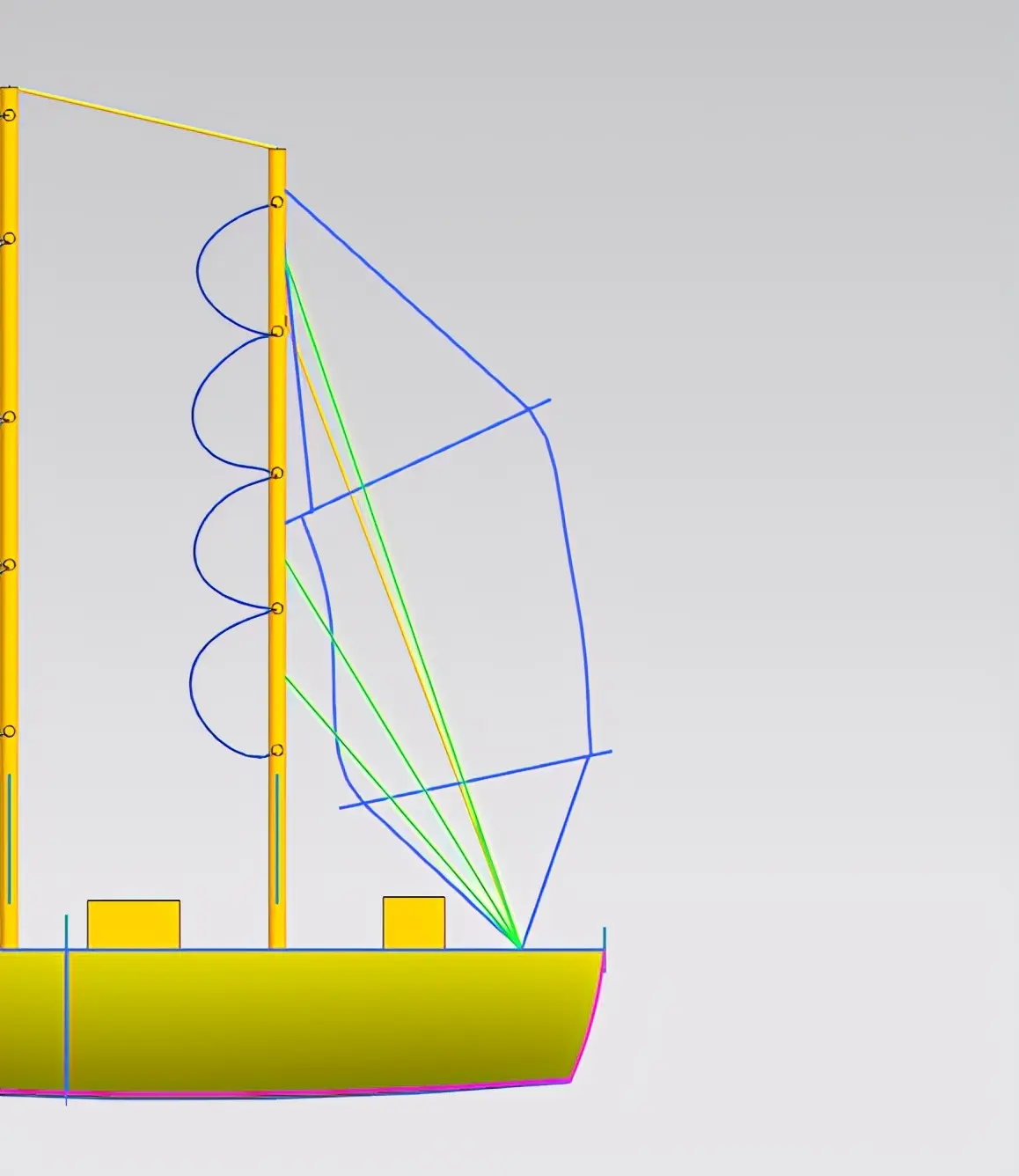

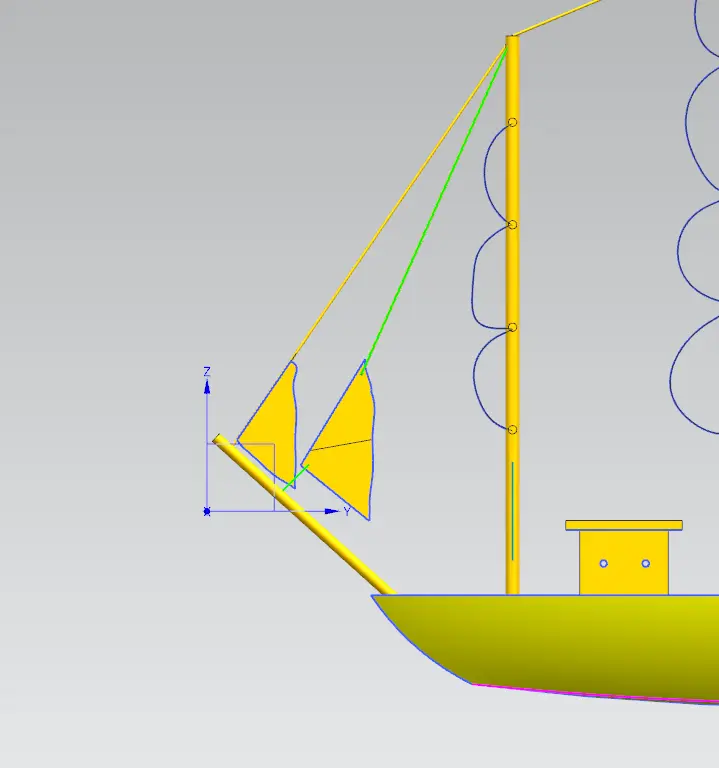

16、继续绘制草图，把剩下的一些船帆的草图给画好，船绳管道船帆拉伸。

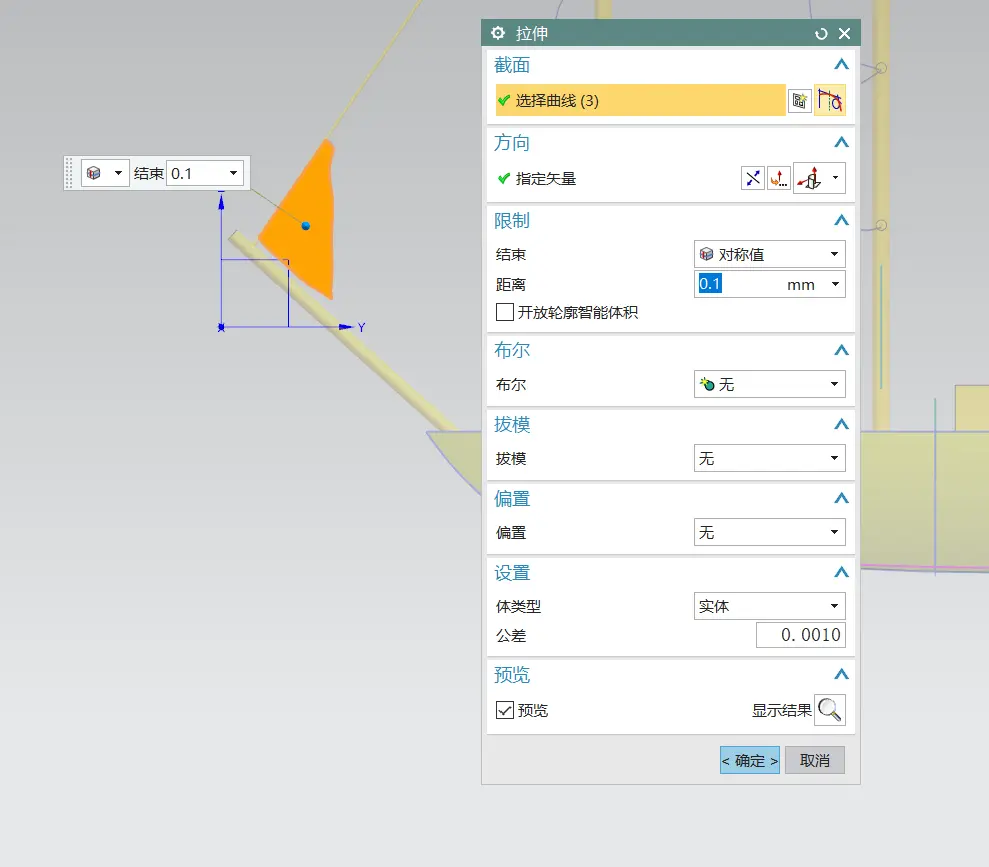

17、船尾部分也有一个帆，同样是绘制草图，拉伸做出船布，船绳依旧是用管道命令来完成。

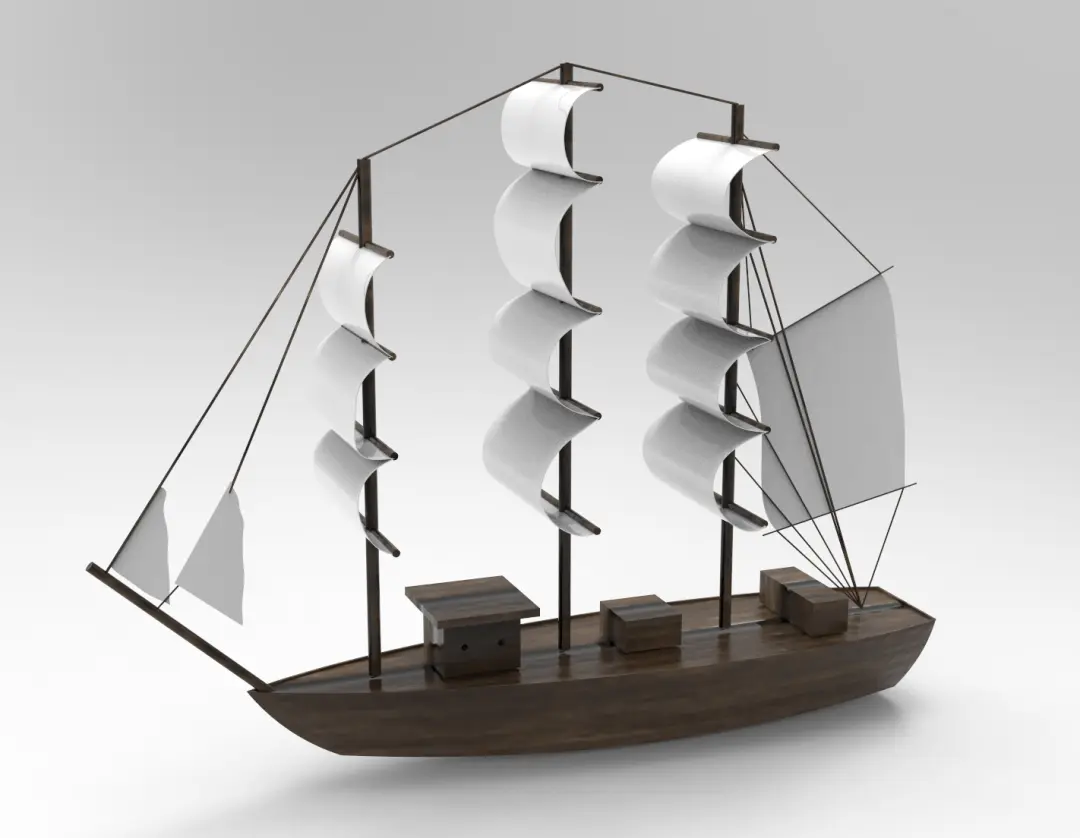

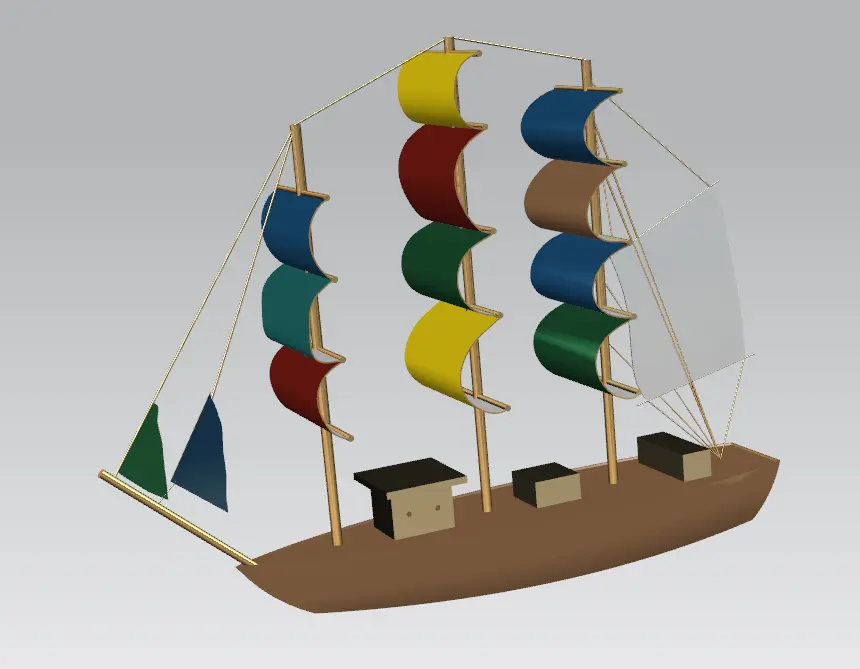

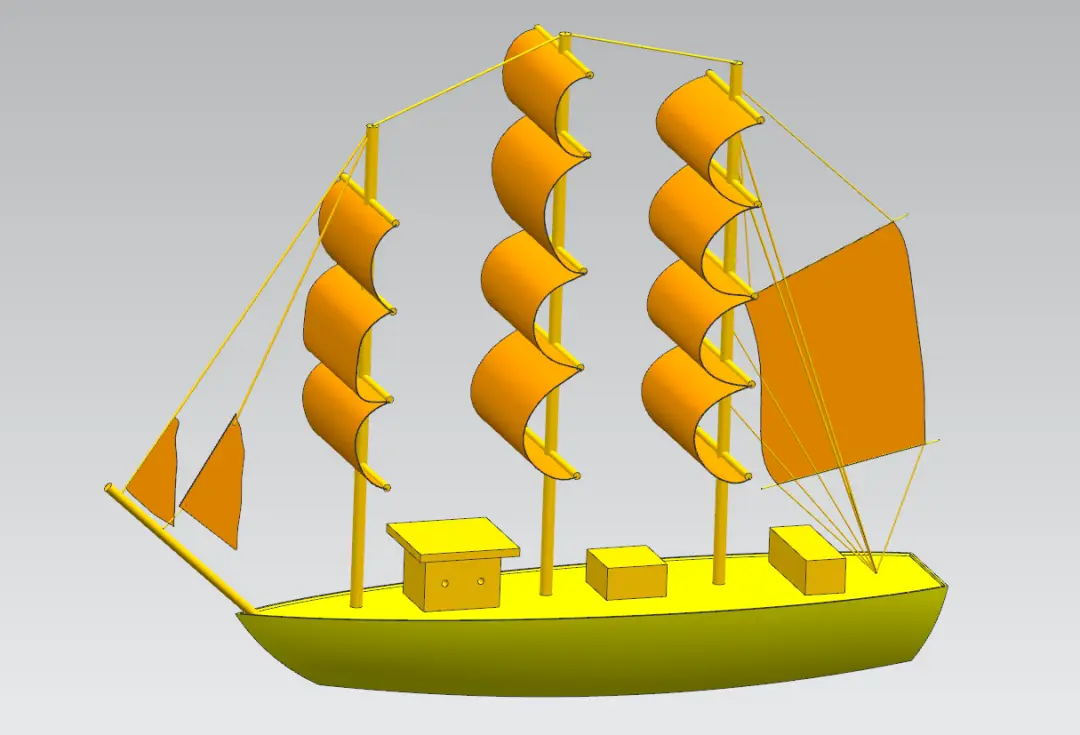

做到这里，一个简答的帆船就完成啦，给他随便上个颜色并进行简单的渲染。
其实这个模型中，除了船身的部分涉及到曲面建模外，其他部分都是最最基础的建模命令，总体来说其实并不难，小伙伴们也可以来尝试做一个玩玩啊！
