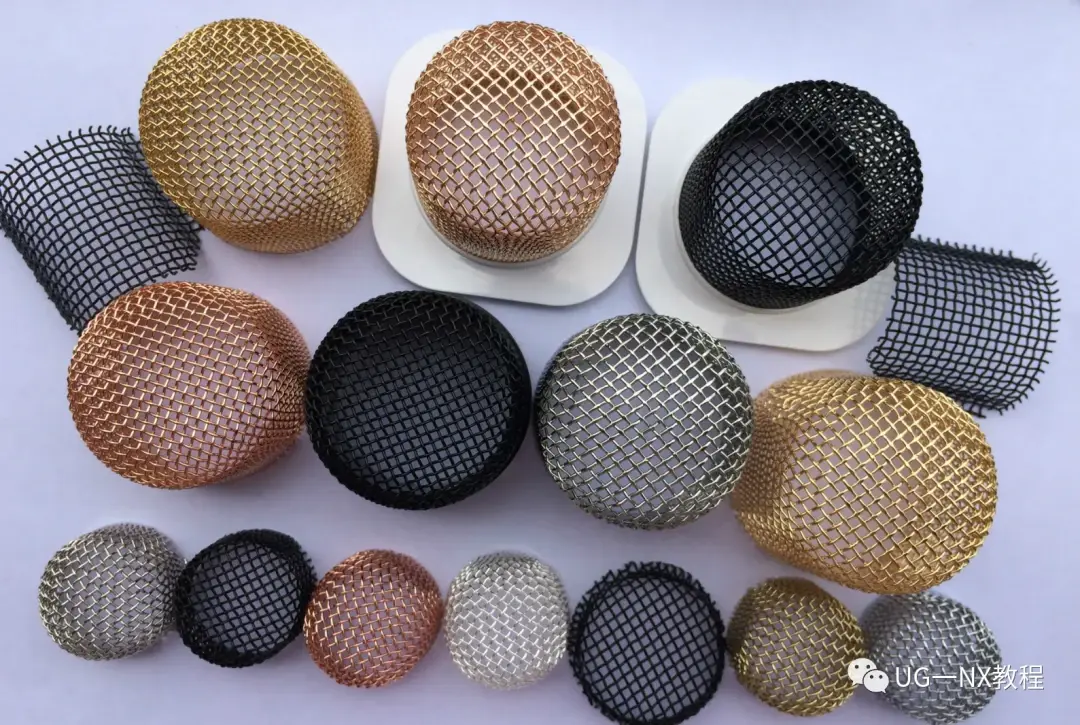

UG NX：麦克风网罩建模教程

UG建模一个麦克风网罩模型，没点技术还真做不出来，今天来学习一下这个思路，这不分分钟搞定，但是注意就是建模有点卡，比较管道有点多！

建模过程：   1.首先草图绘制一个圆

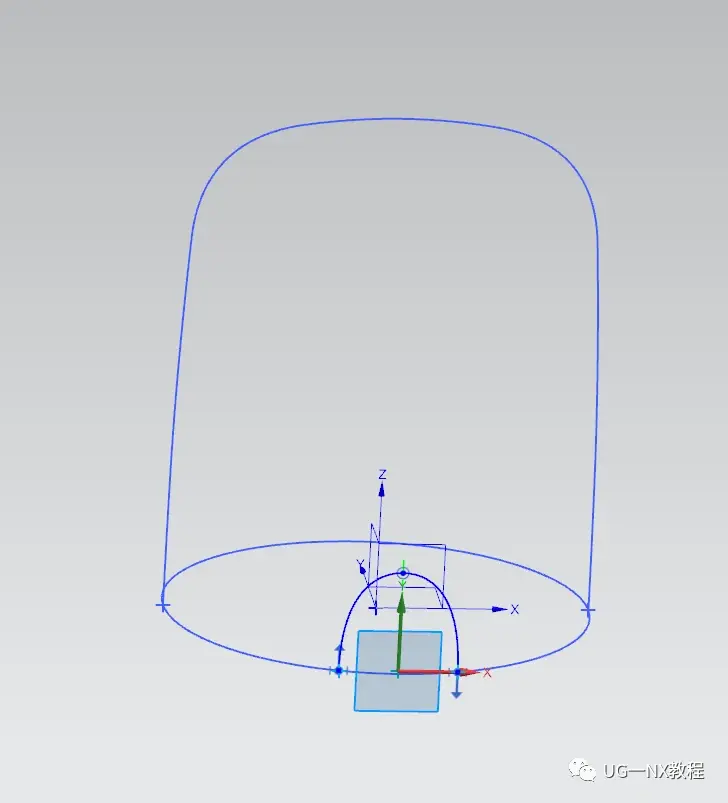

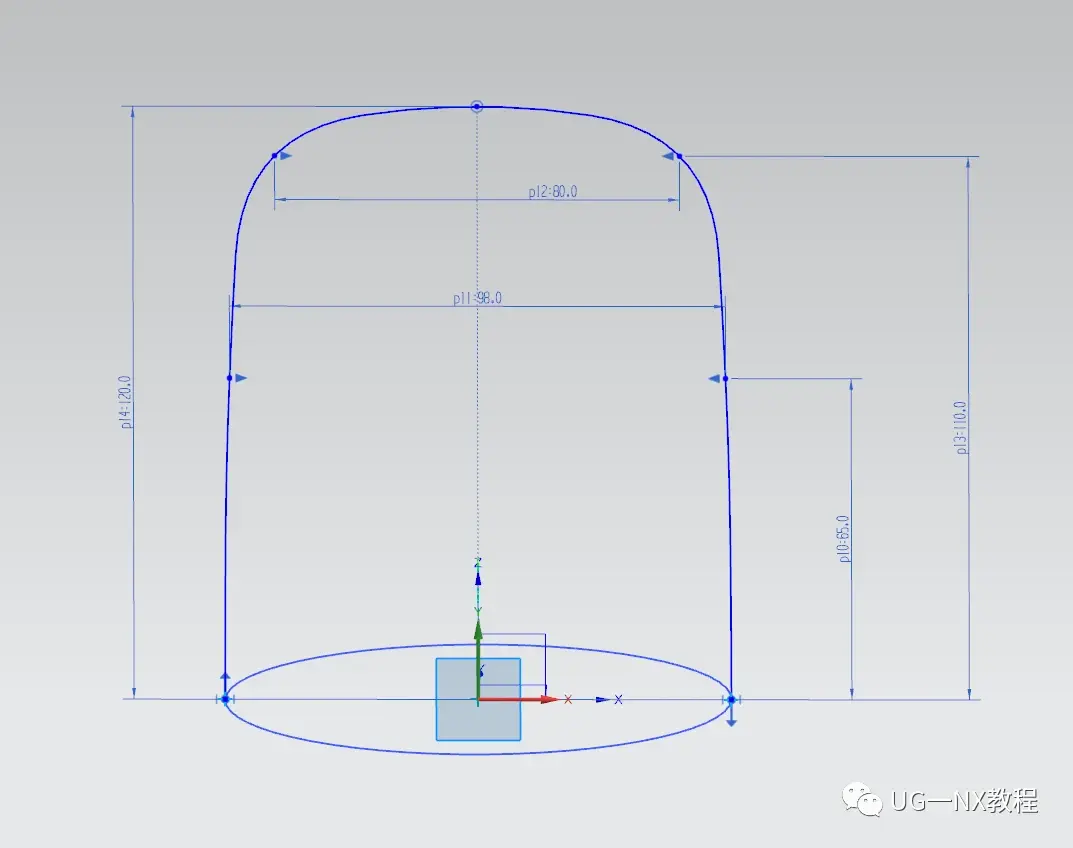

  2.在侧面草图绘制这样的网罩投影草图

  3.然后再创建一个基准面，绘制这样的圆弧拱桥状。

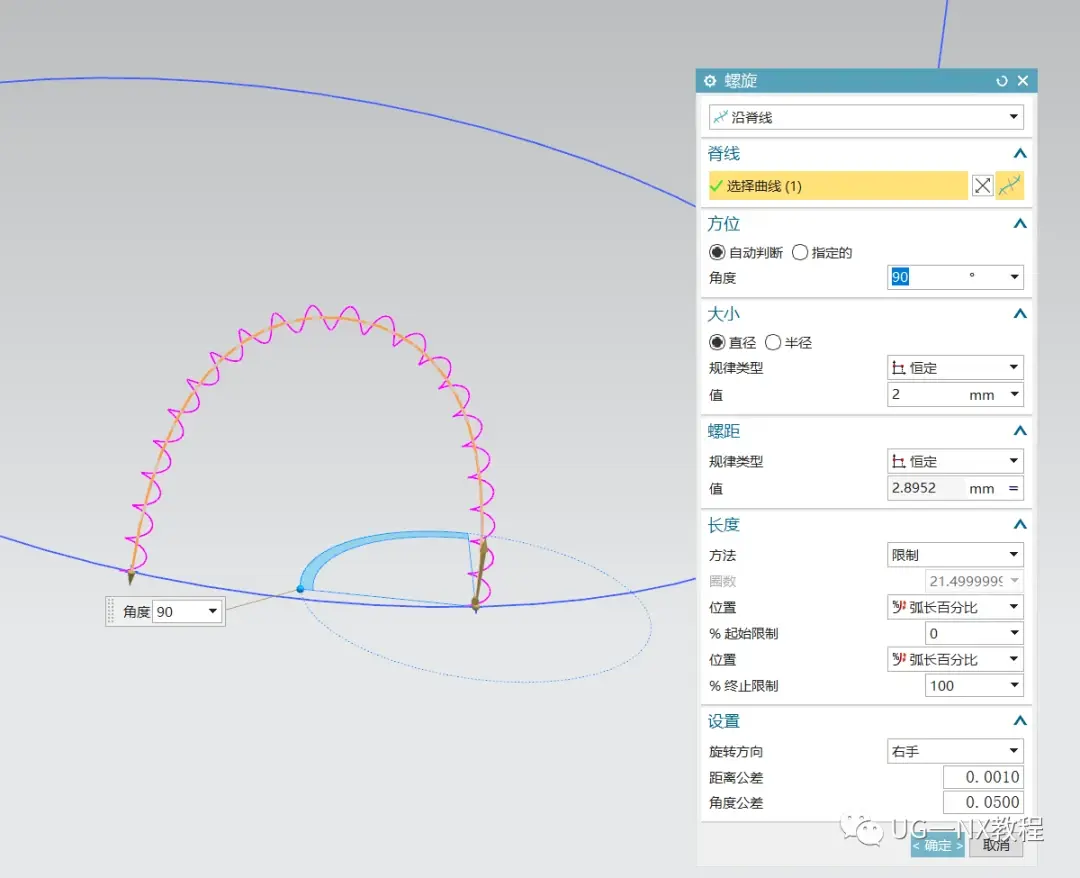

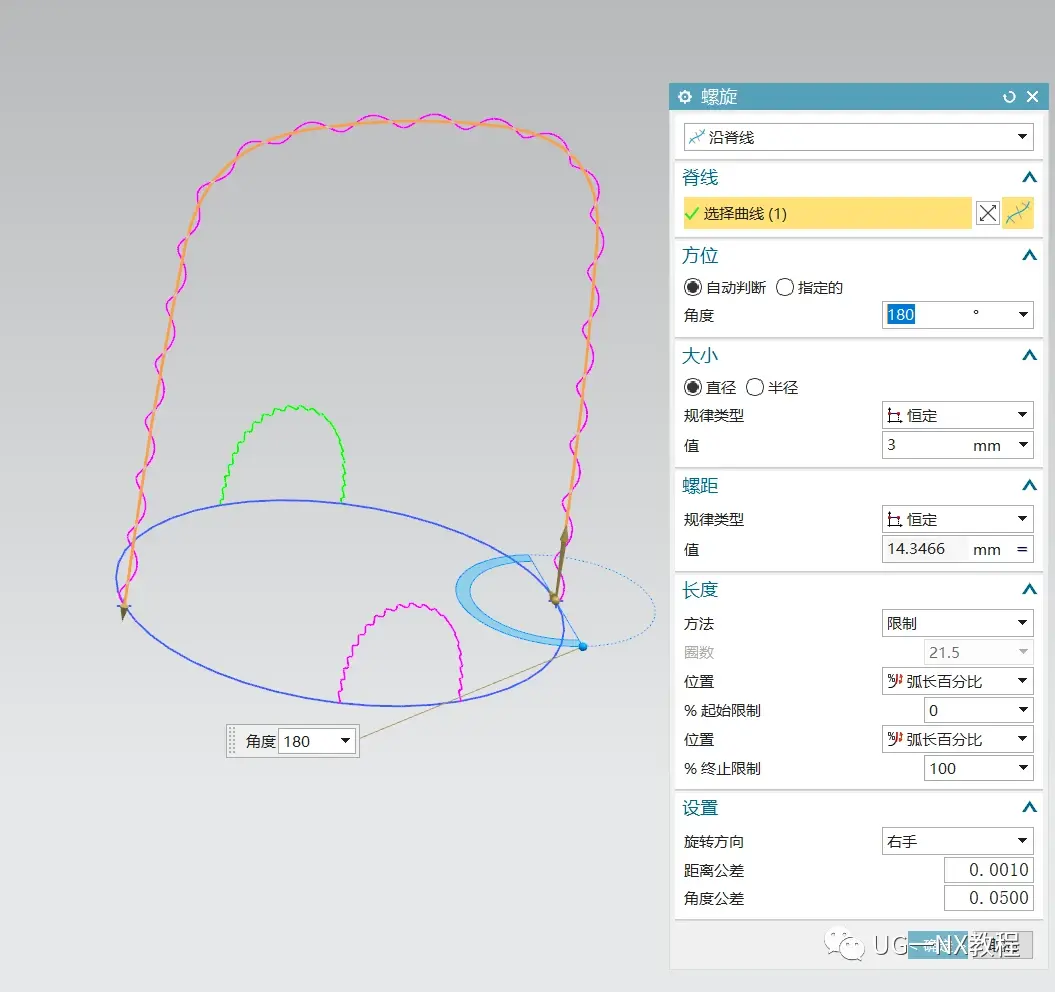

  4.利用这个草图做螺旋线的脊线，然后创建直径为2的螺旋线。

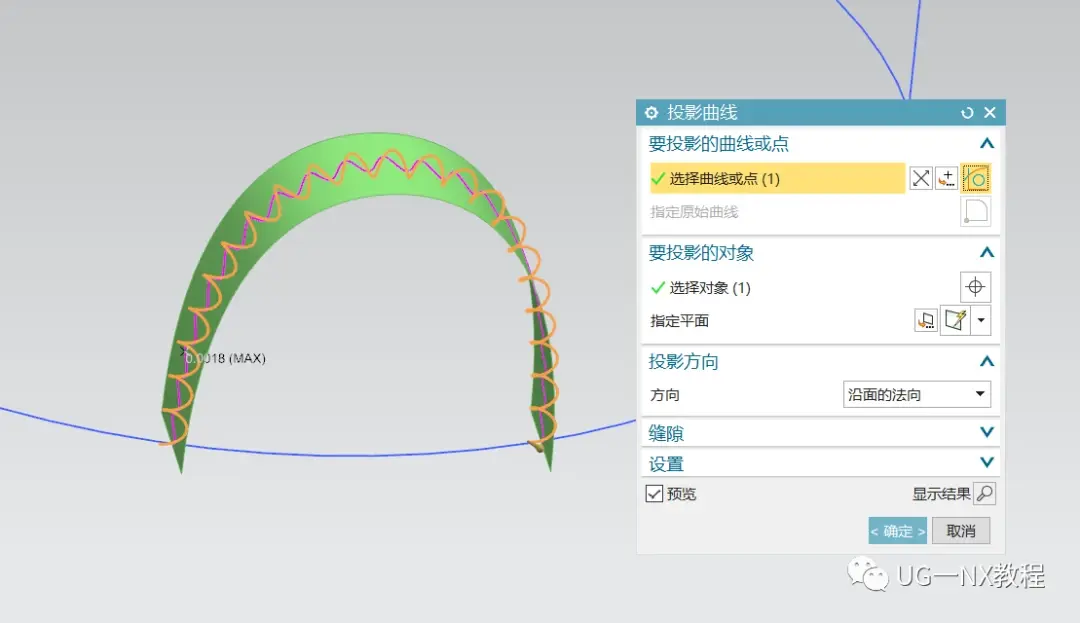

  5.拉伸这个草图，并吧螺旋线投影上去

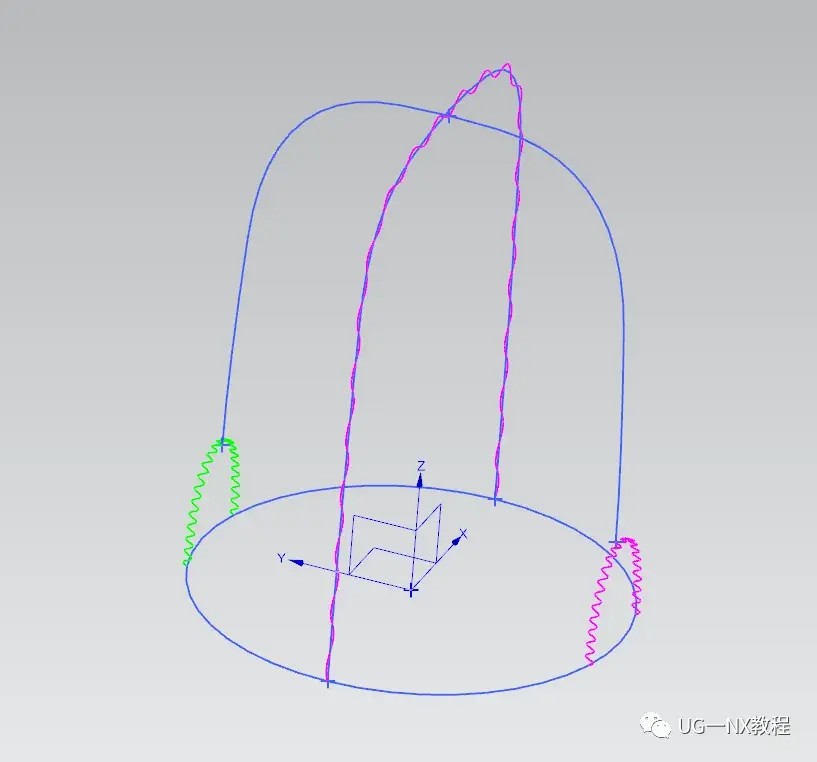

  6.将投影曲线镜像到另一侧，然后给中间也同样的创建螺旋线

  7.连接投影曲线到对面

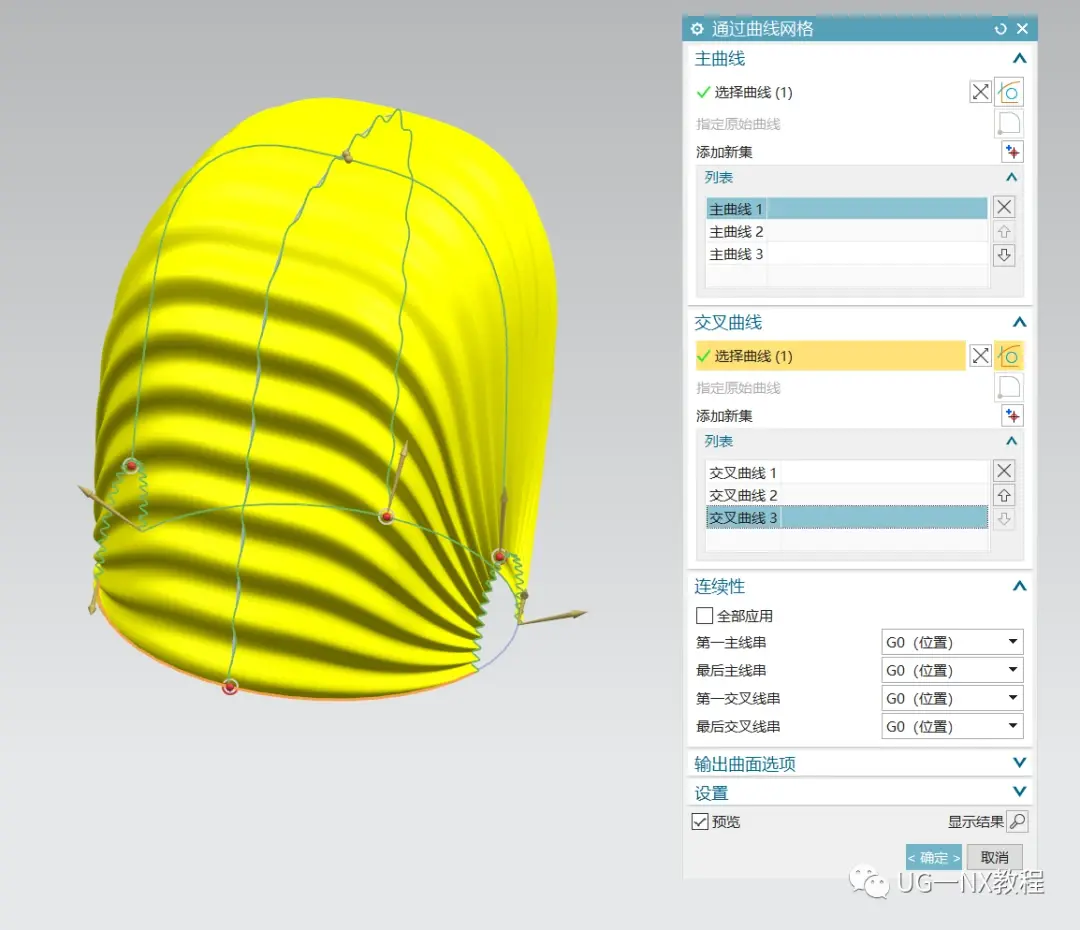

  8.把这些线全部都用上做曲线网格

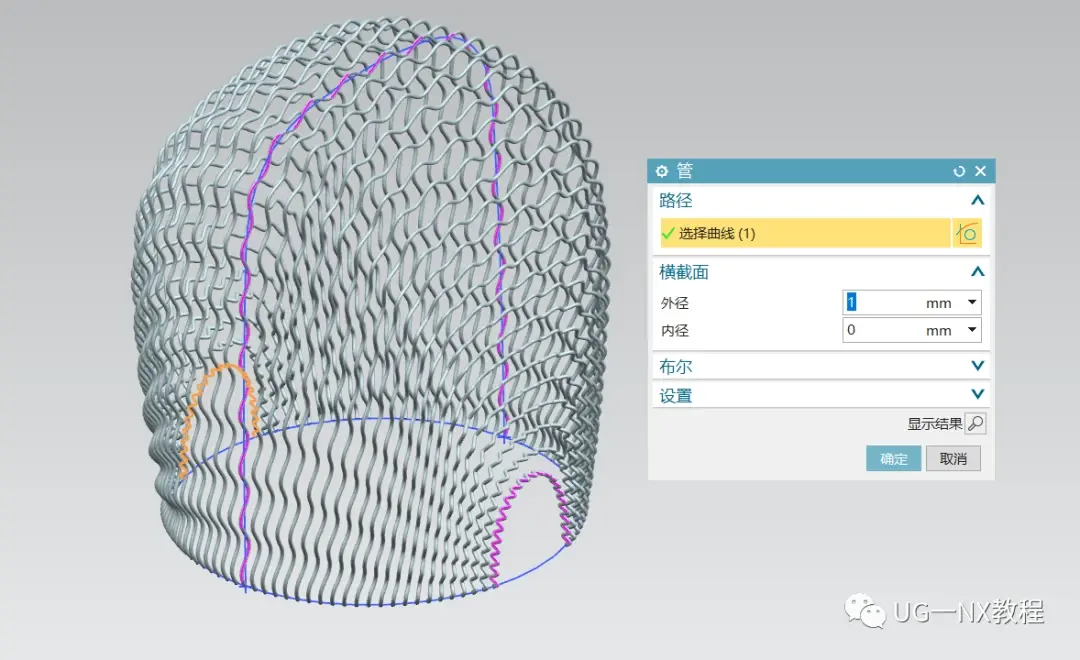

  9.抽取他的参数曲线，然后就是疯狂的做管道了。

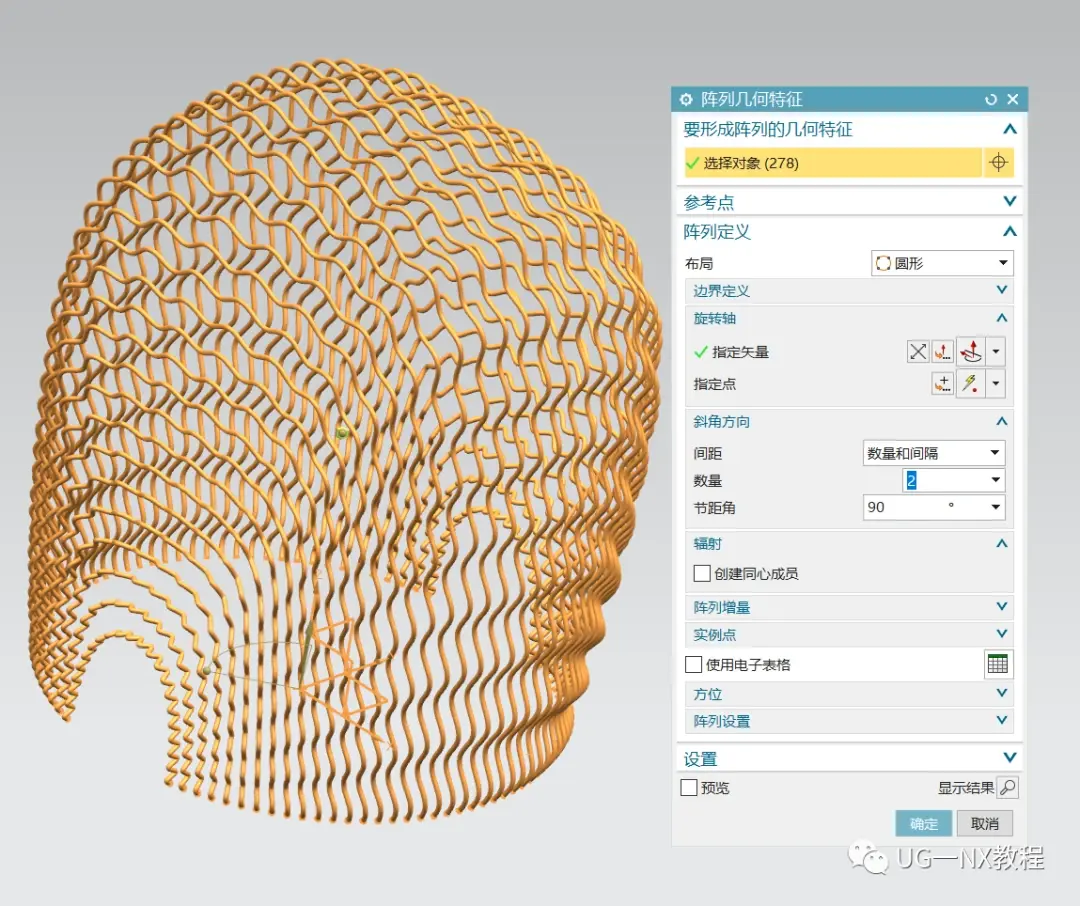

  最后可以将全部管道阵列90度完成模型
