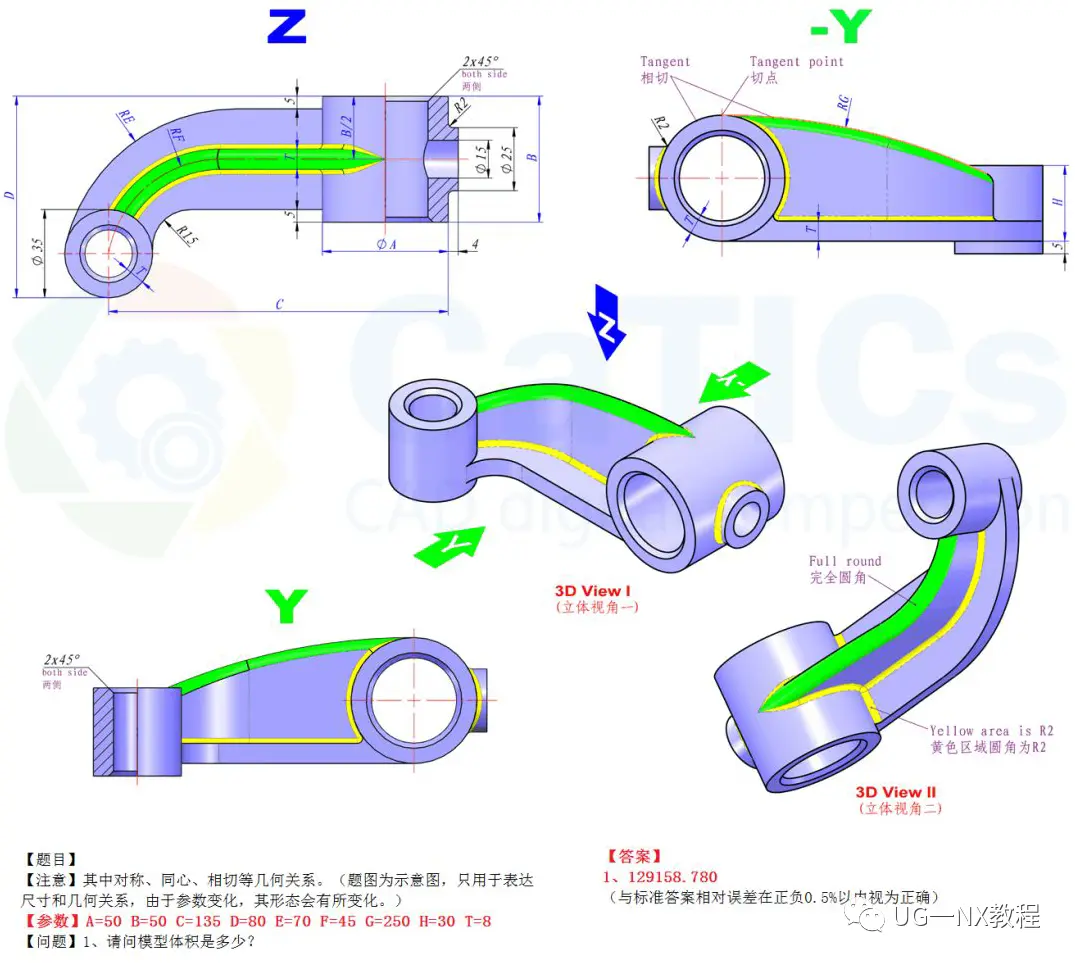

今天来练习一个简单的三维看图练习题，新手专场，来看看建模思路以及看图能力。
建模过程：

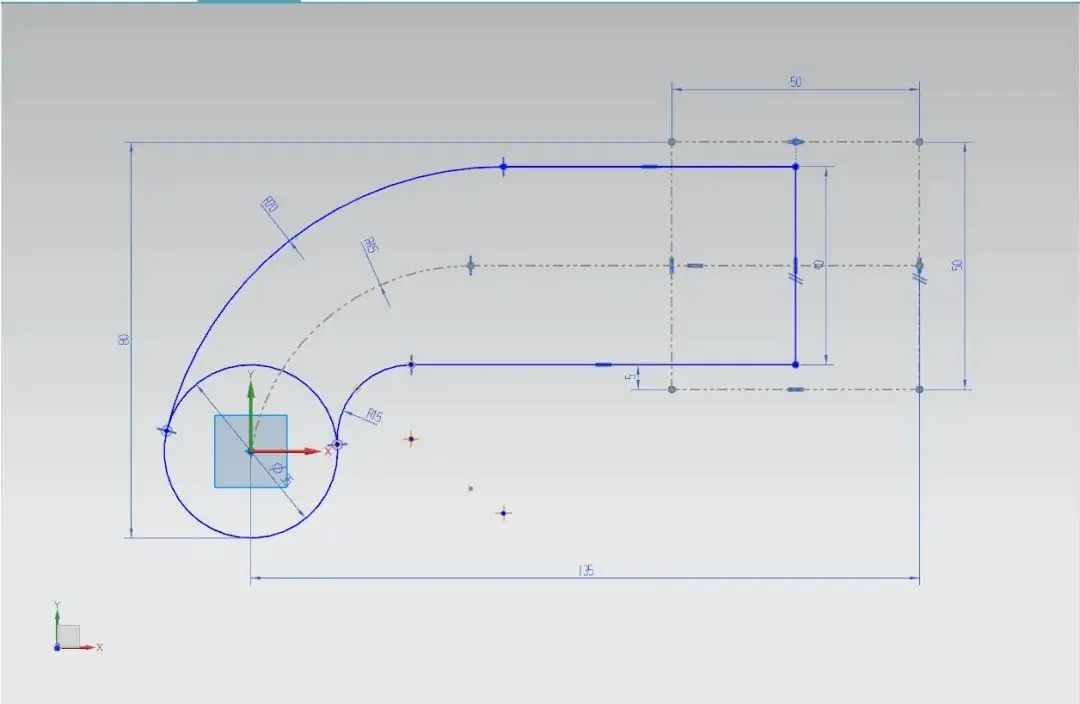

首先绘制在XY平面绘制草图，数据参考如图所示。

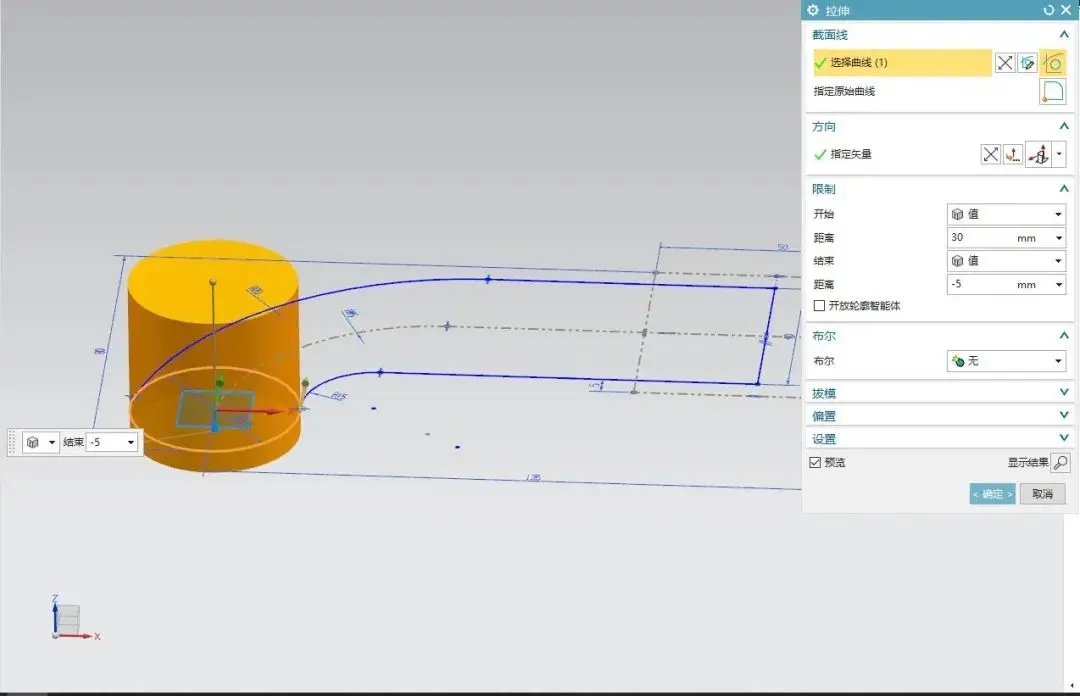

拉伸实体，距离为30mm、-5mm。

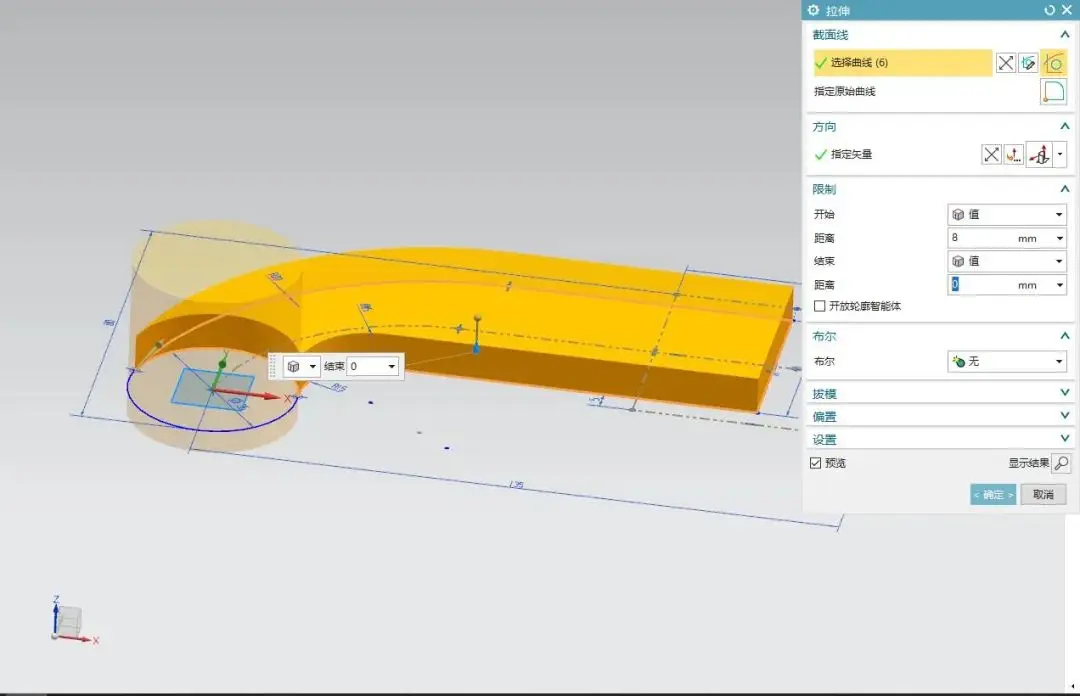

同上，距离为8mm。
前视基准面，绘制草图圆，直径50mm。

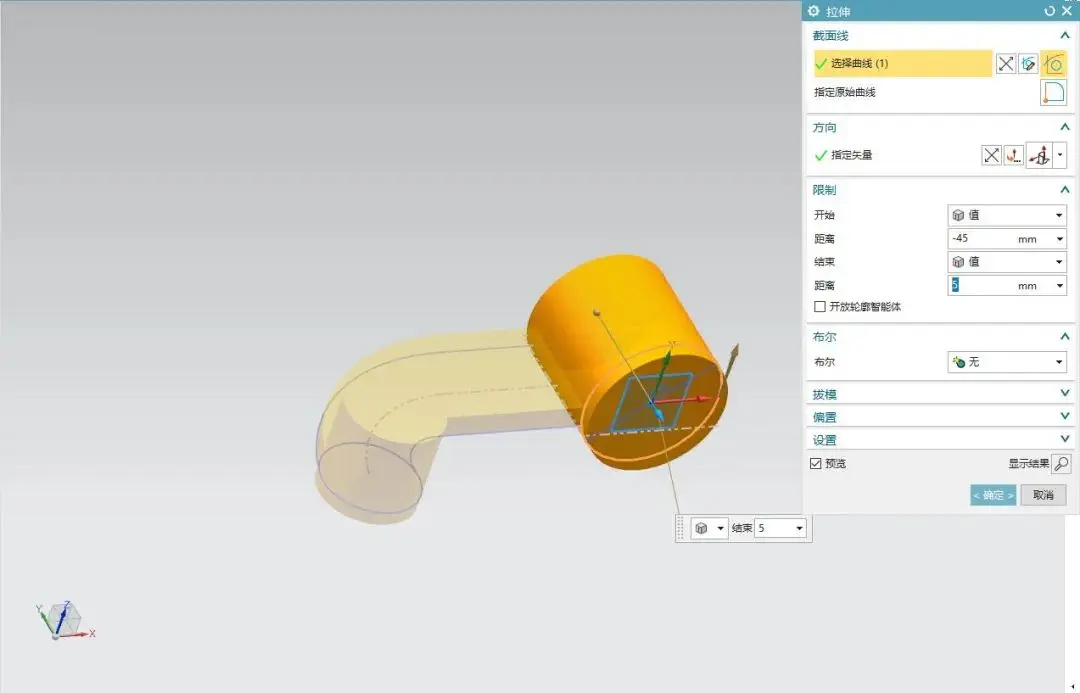

拉伸实体，距离为-45mm、5mm。

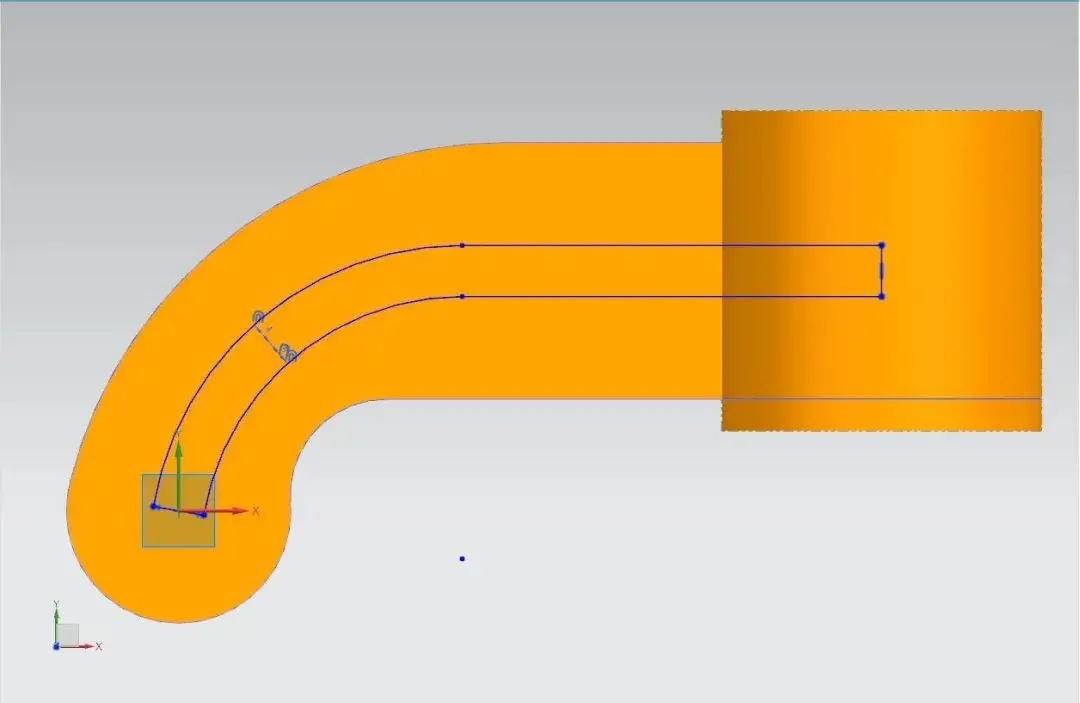

上视基准面，显示草图1，偏置4mm。

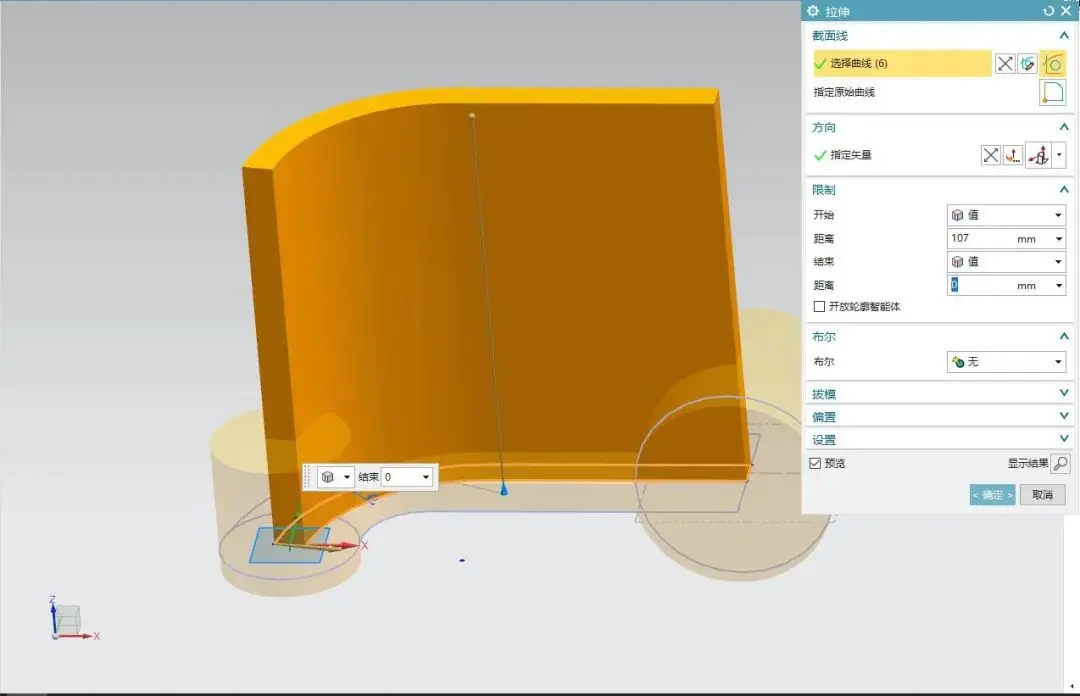

拉伸实体，距离107mm。（长度高出圆柱体即可）

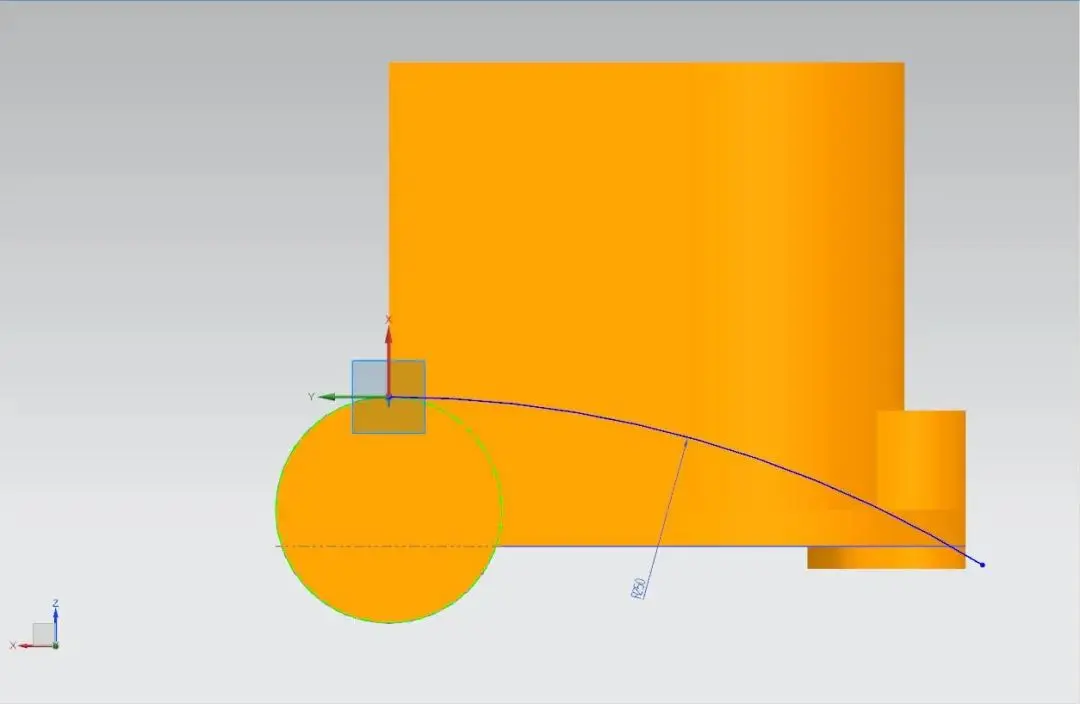

前视基准面，继续绘制草图弧线，半径250mm。

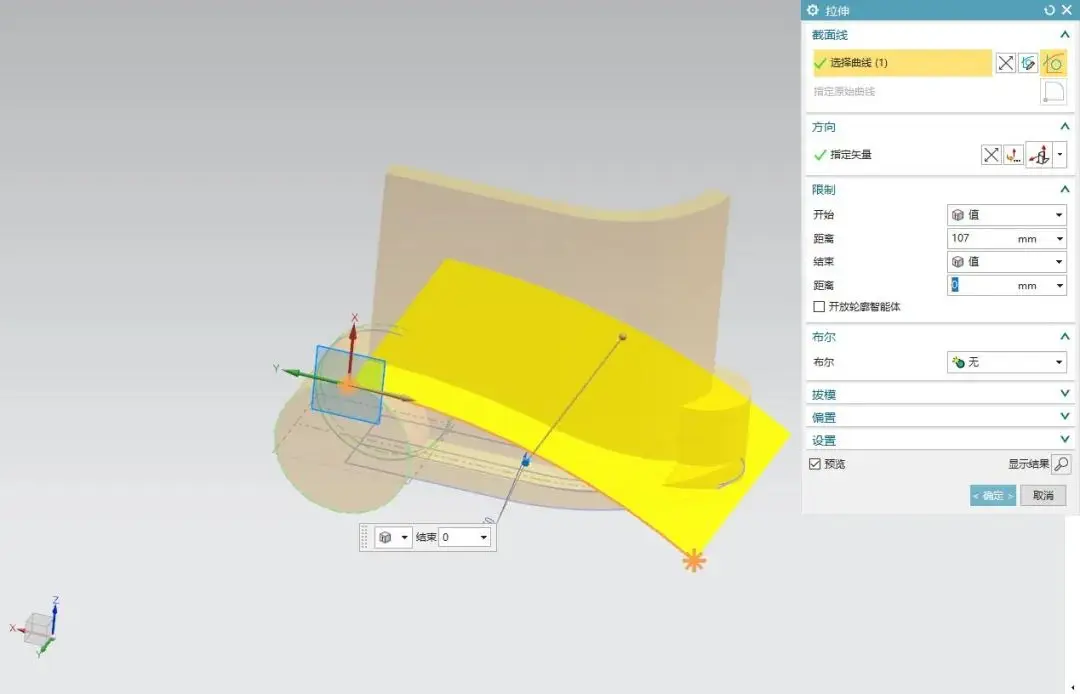

拉伸片体，距离107mm。

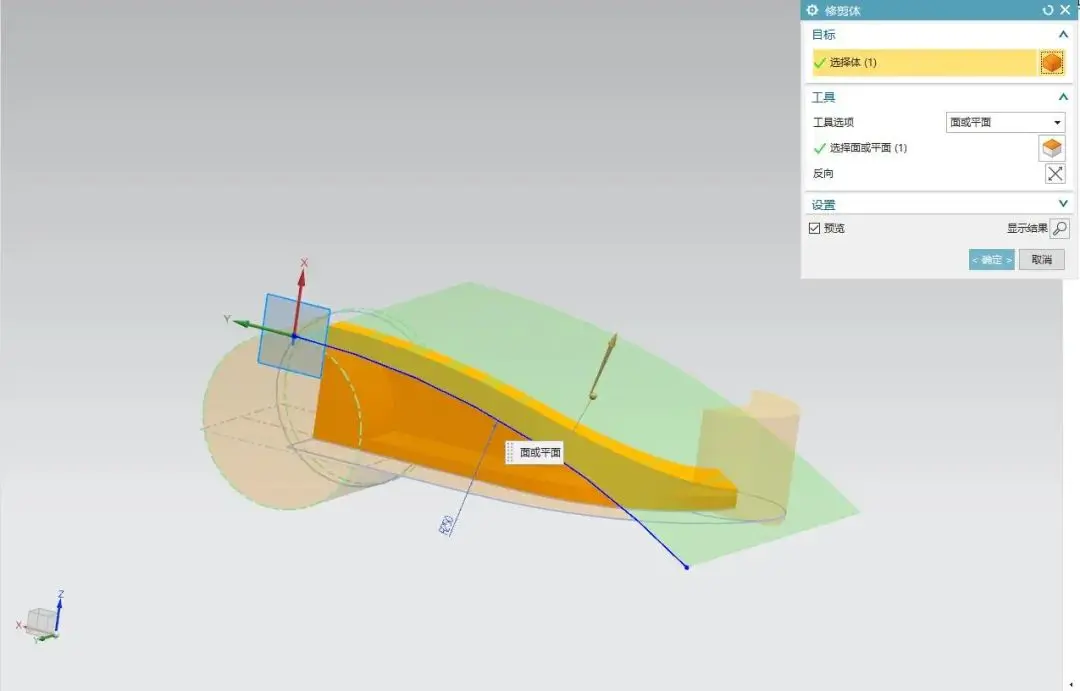

修剪体，剪去多余实体。

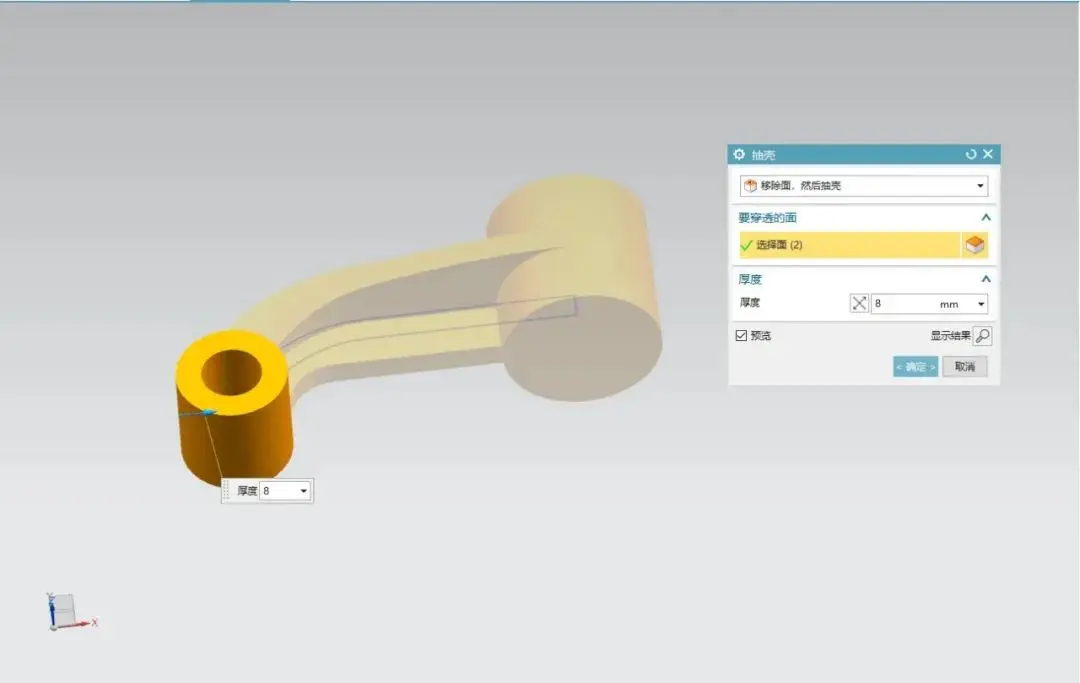

抽壳，厚度8mm。

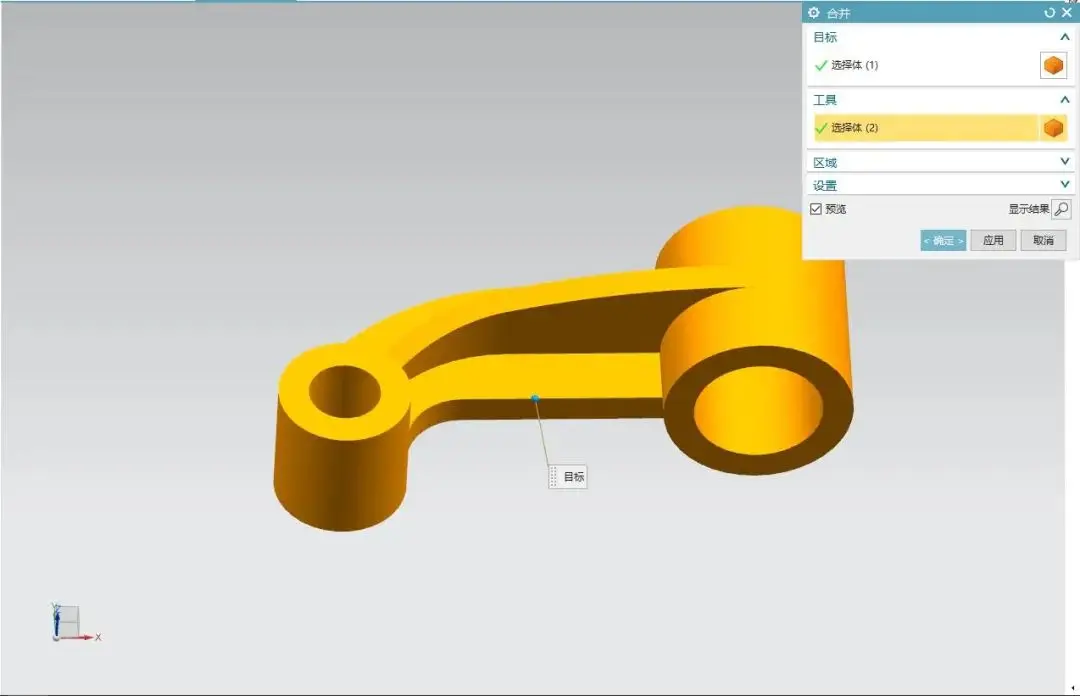

布尔合并。

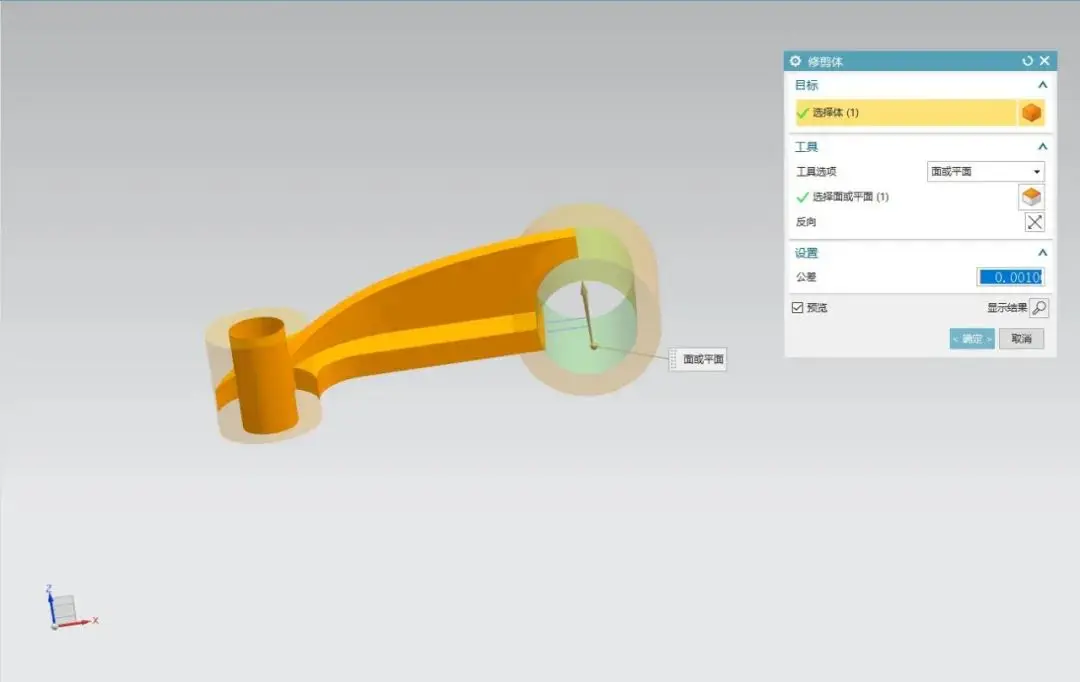

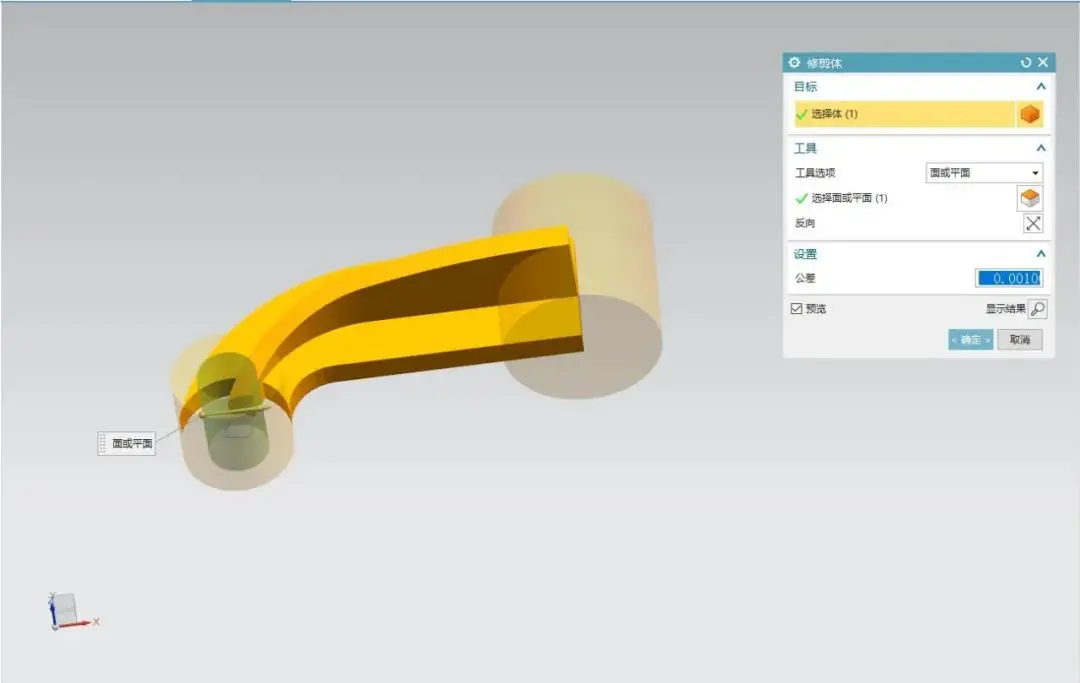

修剪体。

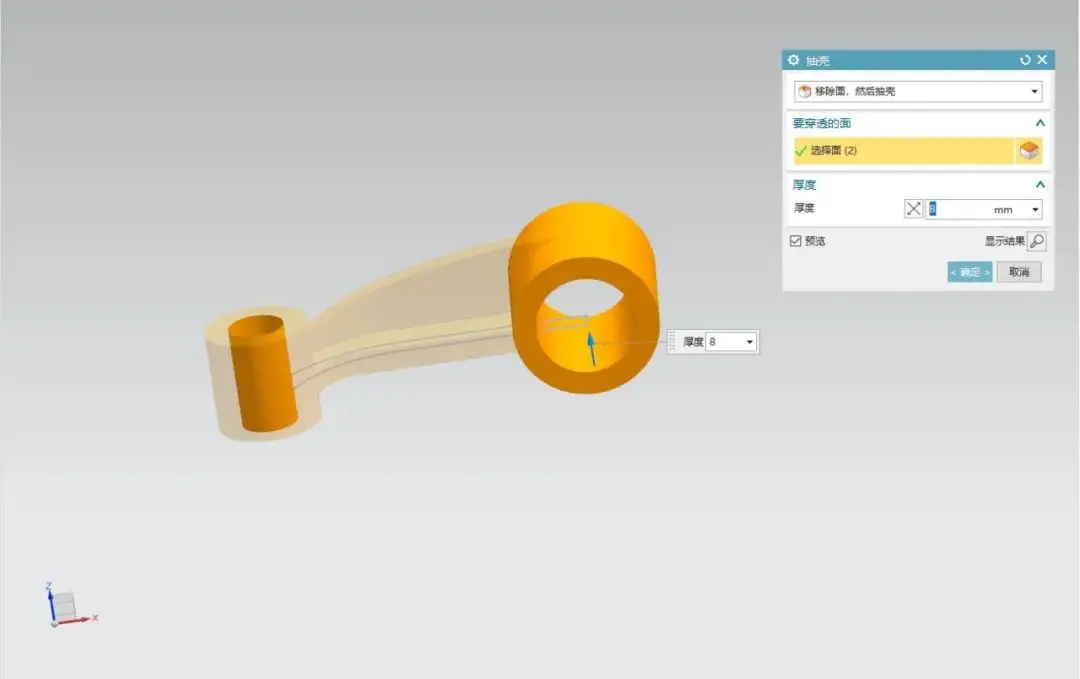

抽壳，厚度8mm。
修剪体，厚度8mm。
布尔合并。
倒斜角，距离2mm，角度45°。
边倒圆，半径4mm、2mm。

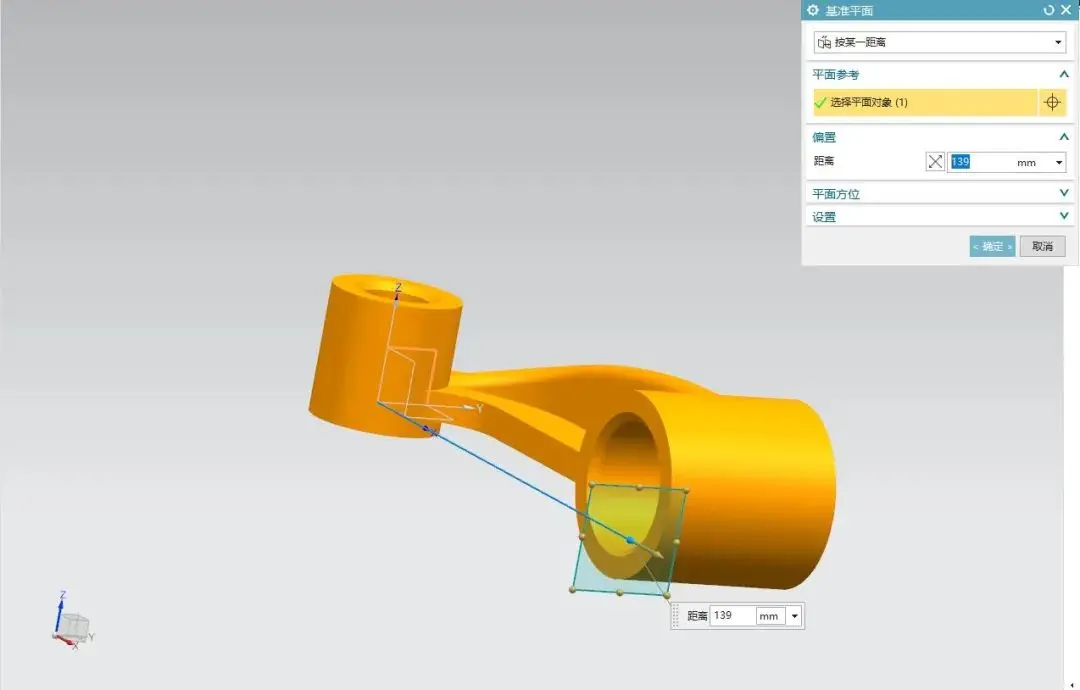

新建基准平面，距离右视基准面，139＝135+4。

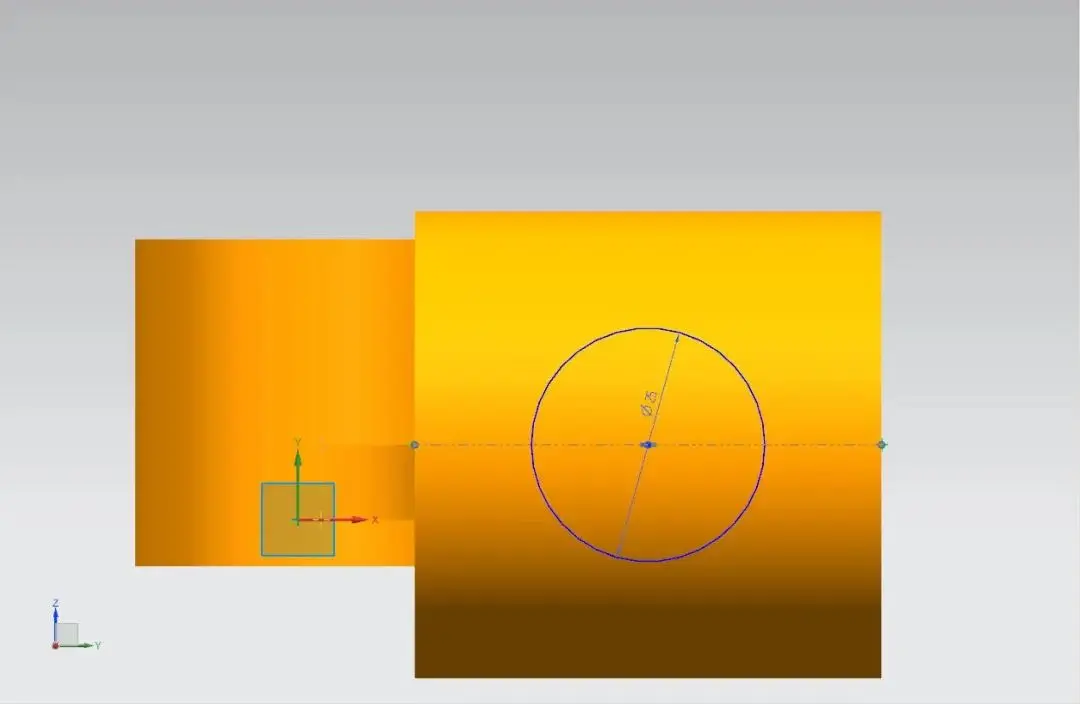

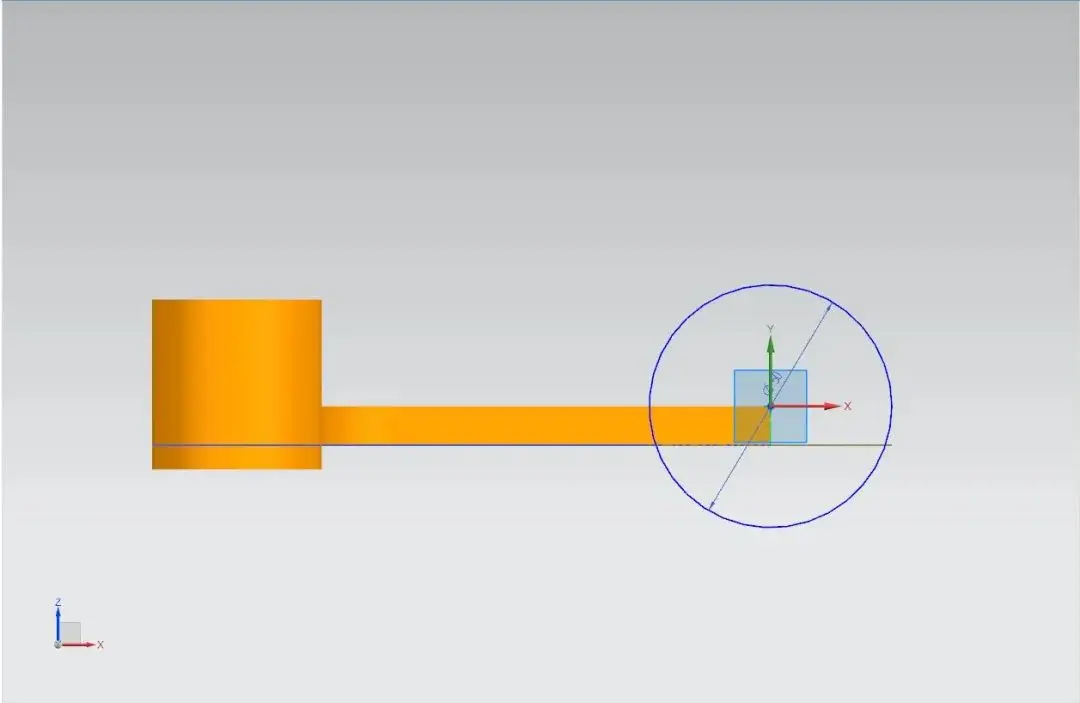

在新建基准面上草绘圆，直径25mm。

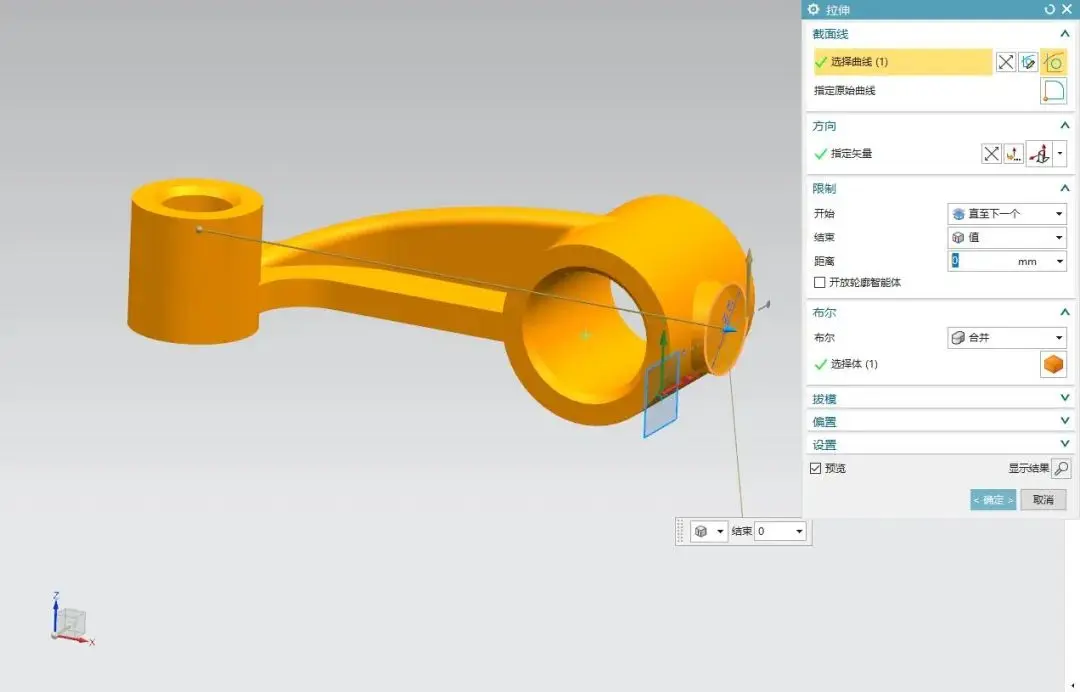

拉伸实体，直至下一个，布尔合并。

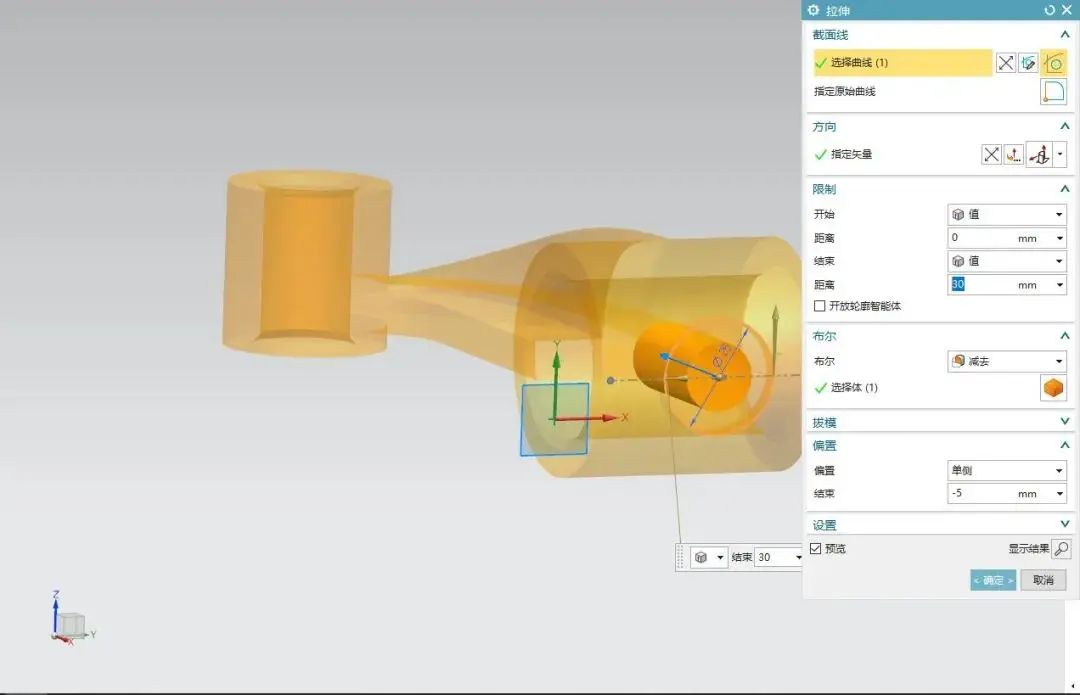

继续拉伸实体，偏置单侧，距离-5mm，布尔减去。

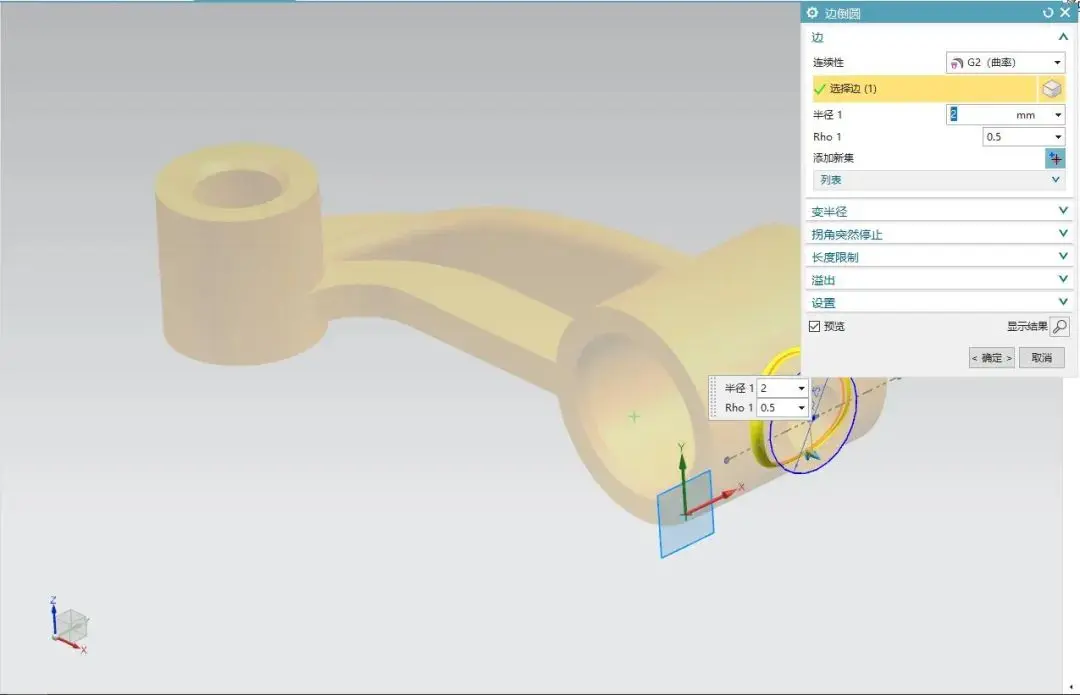

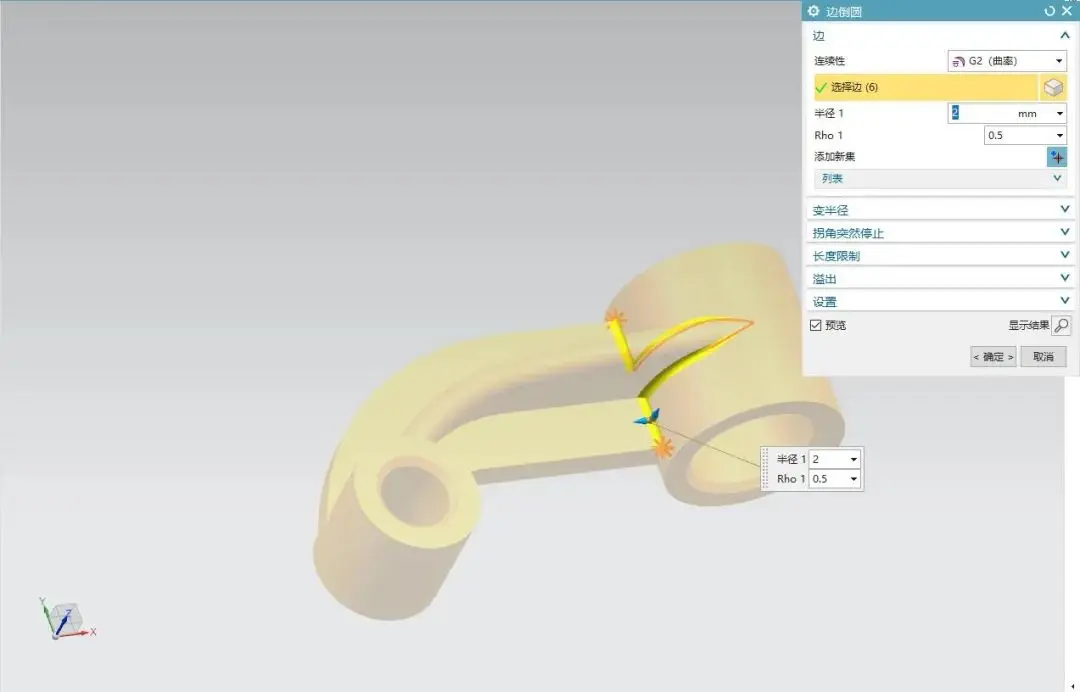

边倒圆，连续性为G2，半径2mm。

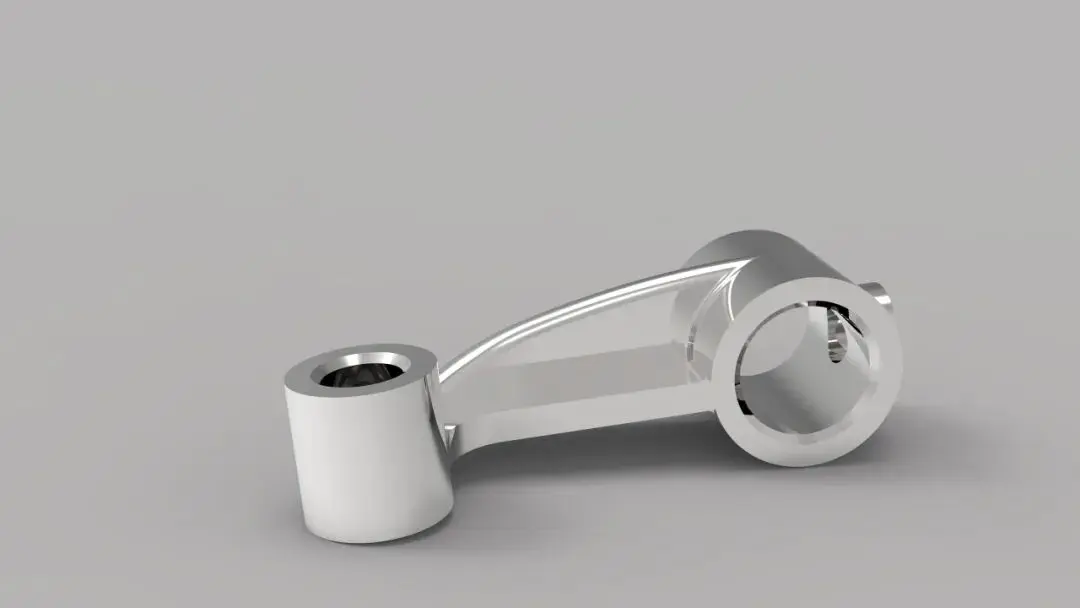

完成
