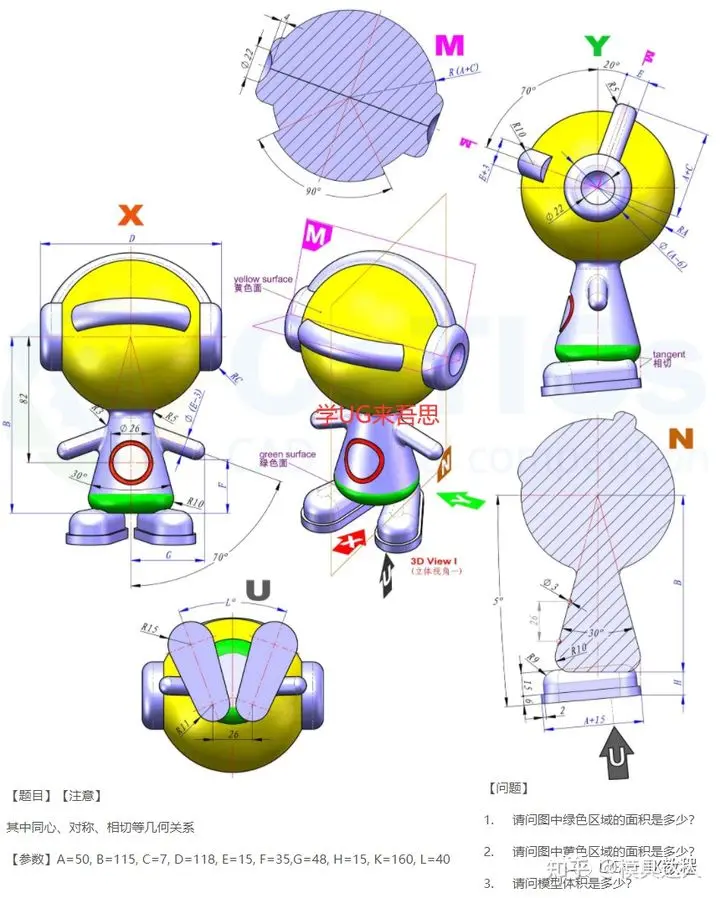

UG/NX机器人模型：图纸辅助建模挑战

今天我们来根据图纸绘制一个小机器人玩具，总体说了不难，能看懂图纸的小伙伴都会做，不会看图怎么办？看我的建模过程也能做出来，给你最简单高效的建模思路

建模过程：

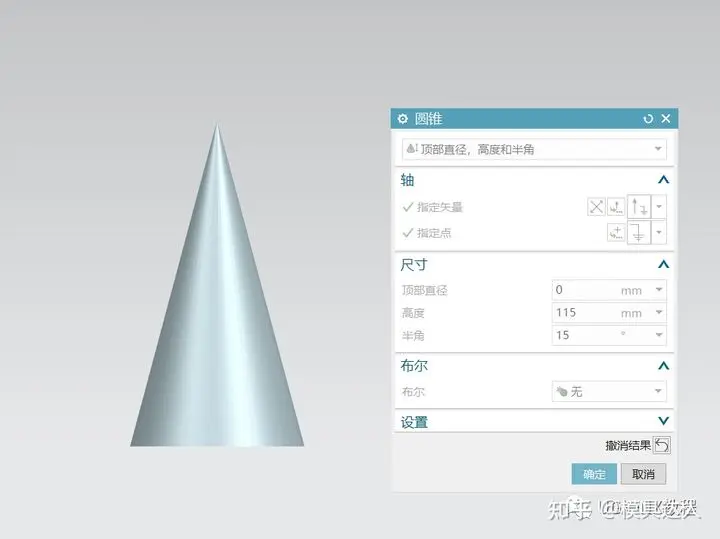

1.打开UG,插入设计特征一个圆锥

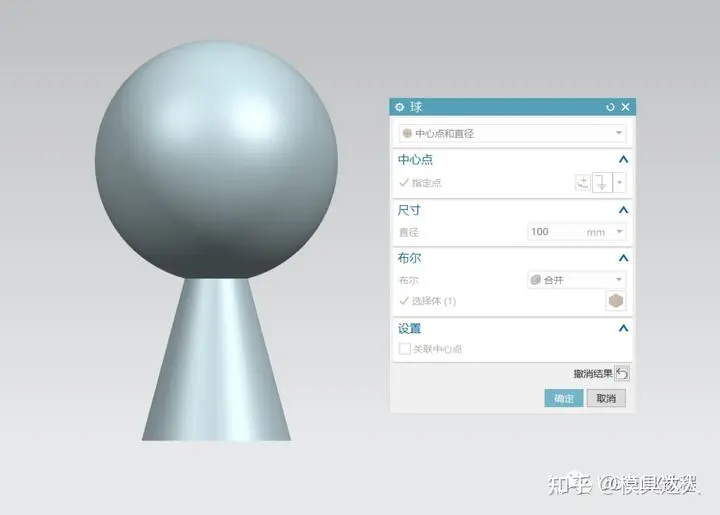

2.在圆锥的顶点插入一个球体

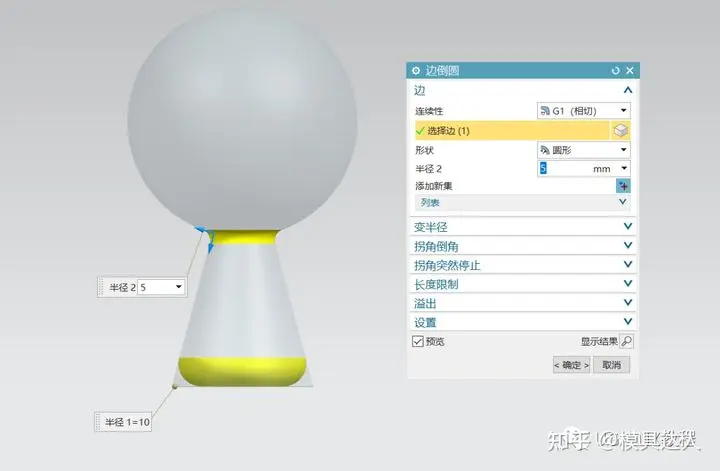

3.根据图纸进行倒圆角5mm

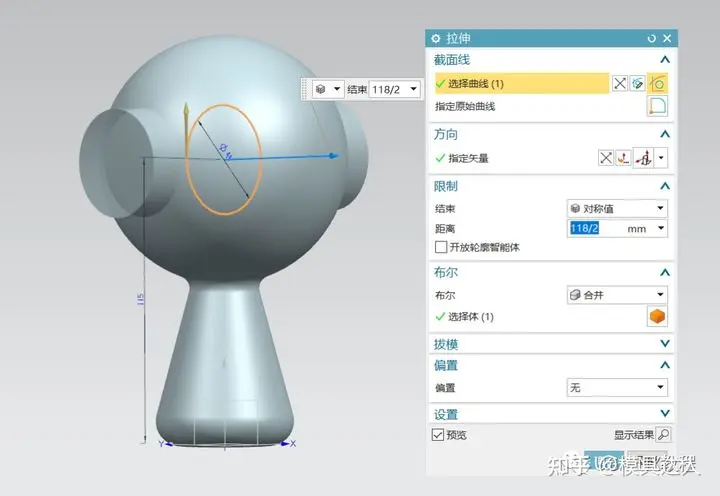

4.绘制草图，拉伸一个直径为44的圆柱

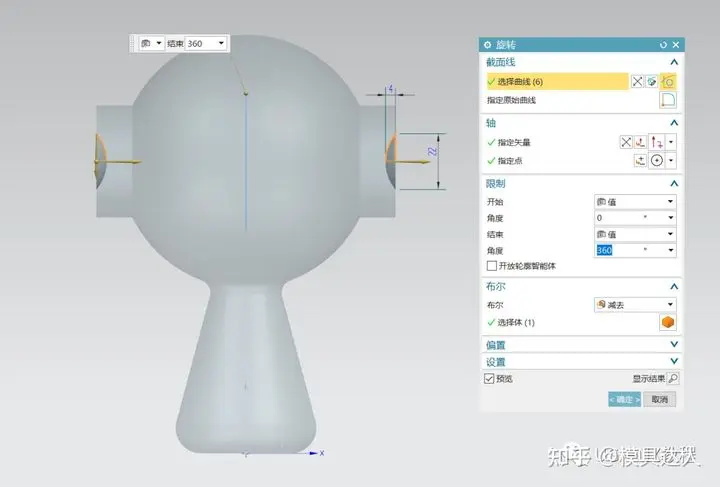

5.利用旋转做球体求差效果

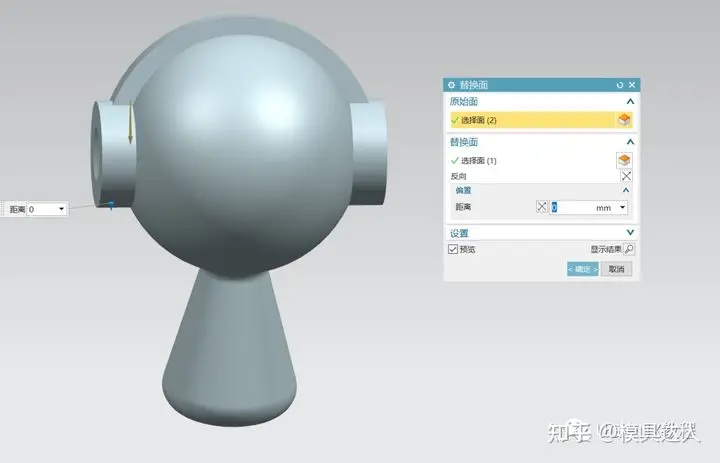

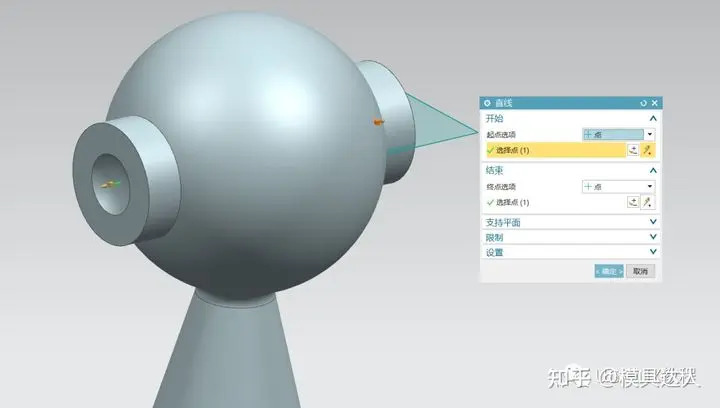

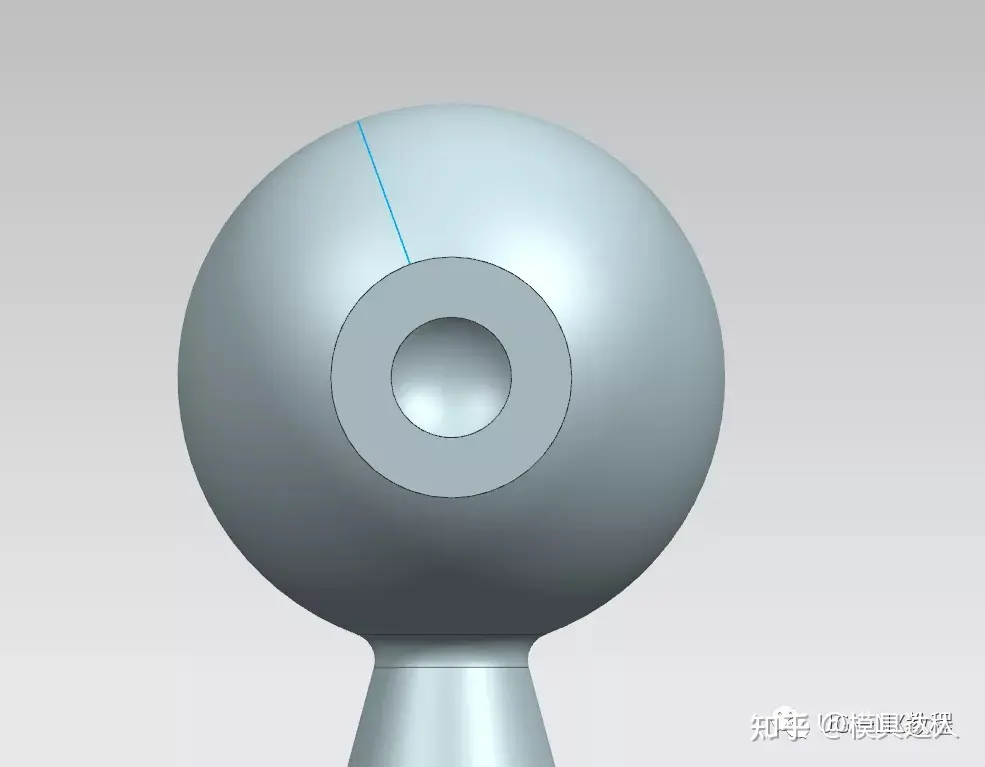

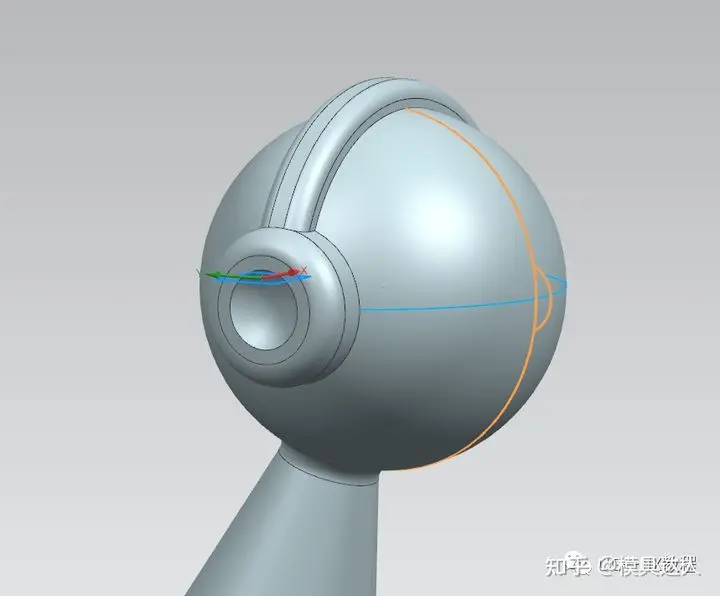

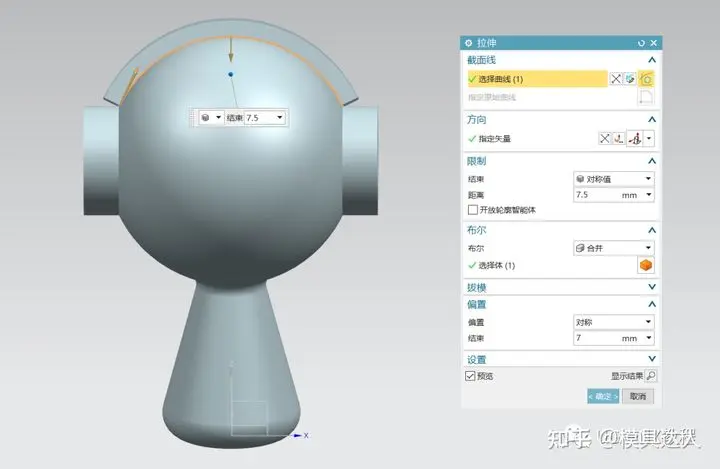

6.创建一根直线，然后利用直线新建基准面，在头部投影圆弧，拉伸偏置成实体，并用替换面连接耳机

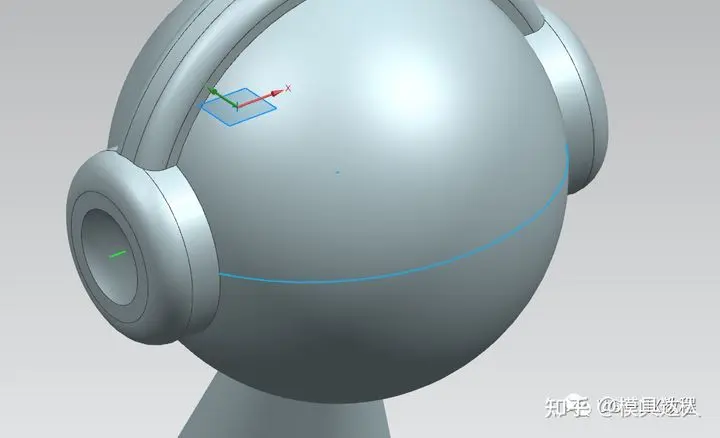

7.给耳机倒圆角后绘制草图圆弧

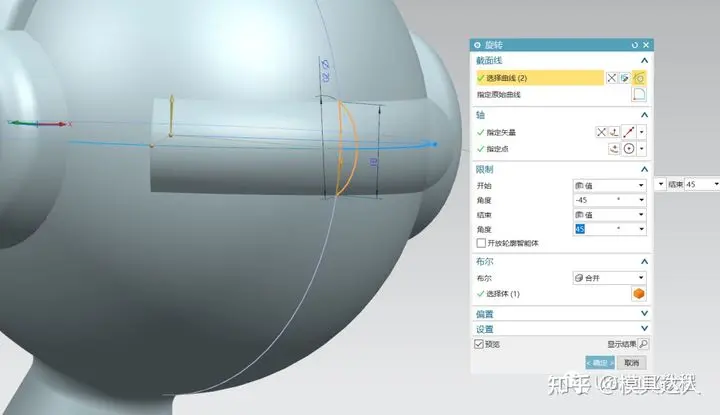

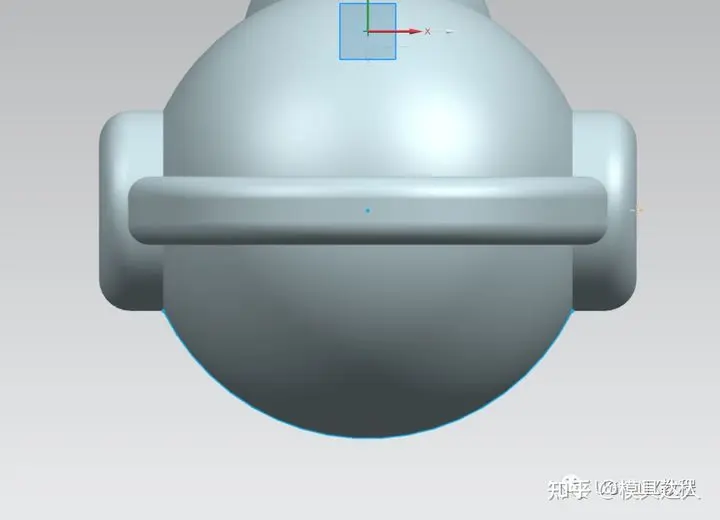

8.绘制草图圆弧，然后在圆弧上创建基准面绘制草图圆弧，进行旋转，这里不能做管道哦

9.继续绘制机器人手臂草图

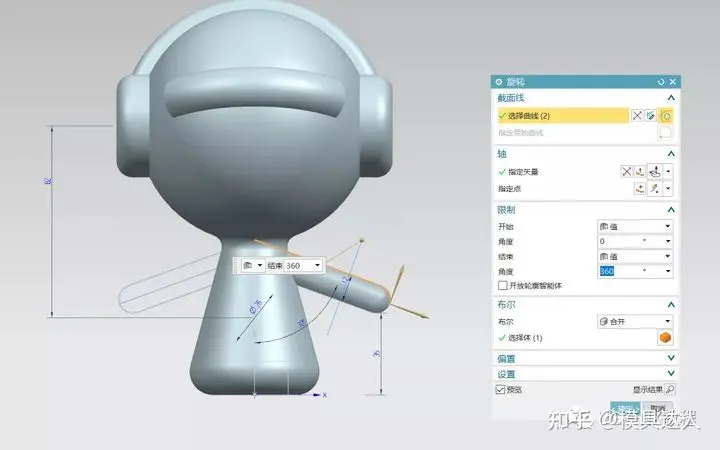

10.旋转并镜像到对面后倒圆角3mm

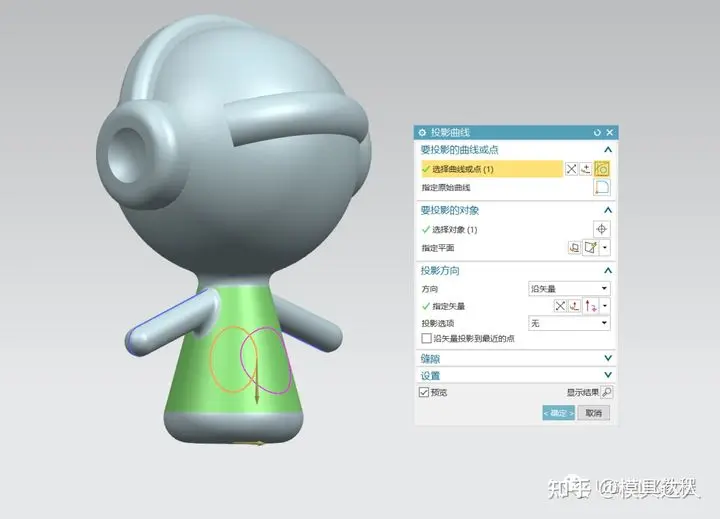

11.在XZ平面绘制一个圆投影到身体上

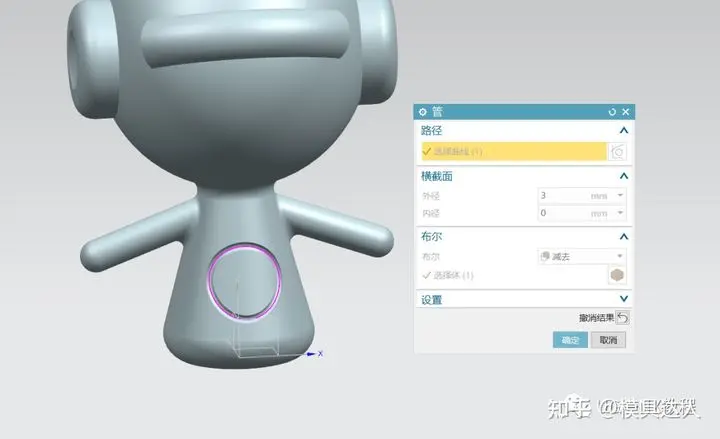

12.做3mm管道求差

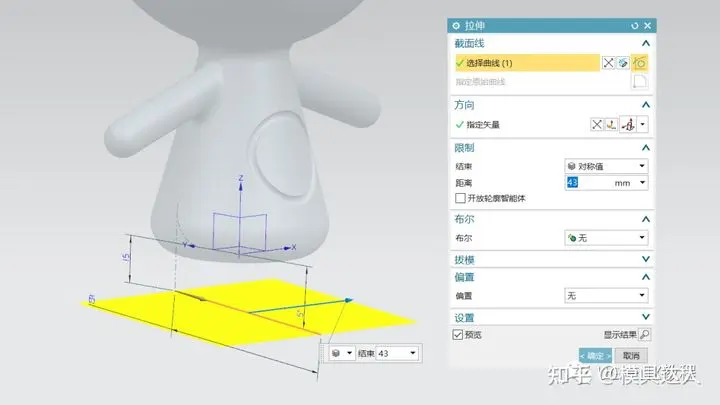

14.在下方拉伸一个平面

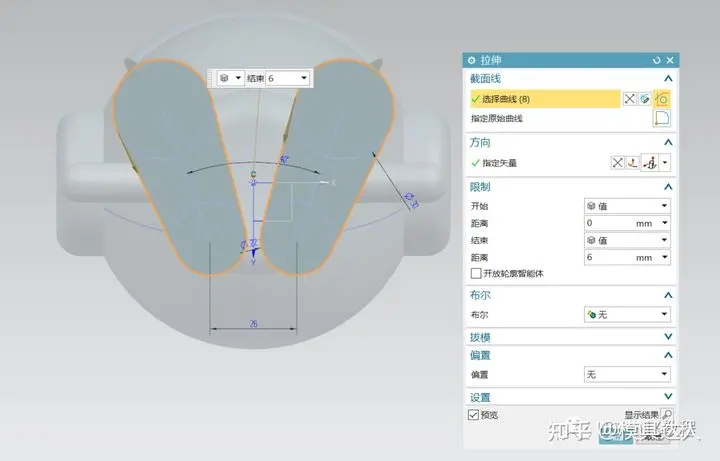

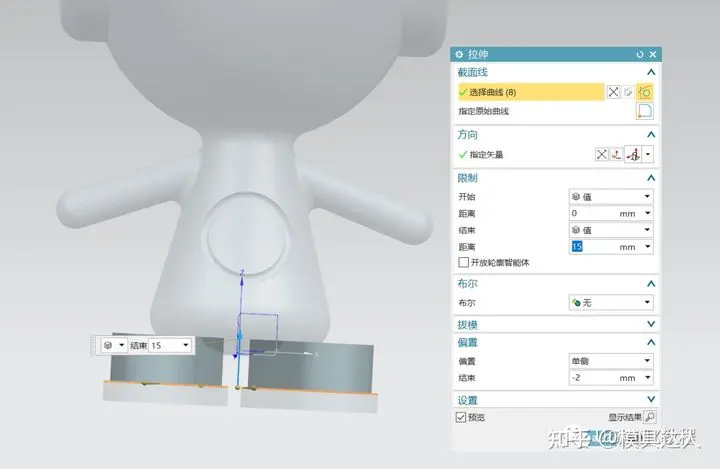

15绘制脚的草图并拉伸

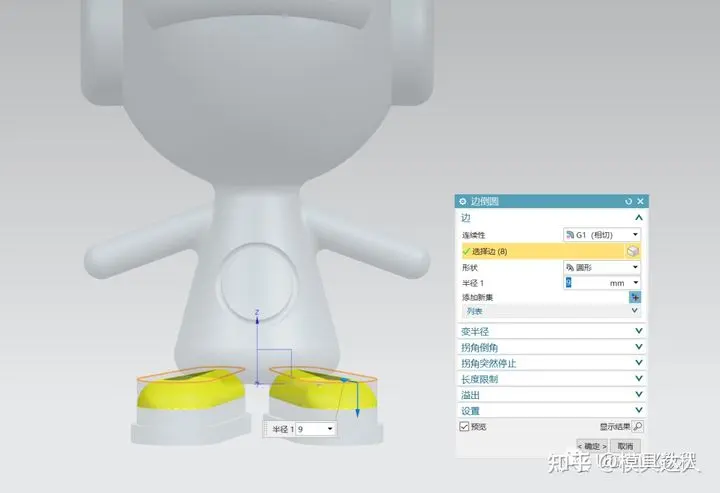

16最后倒圆角9mm.

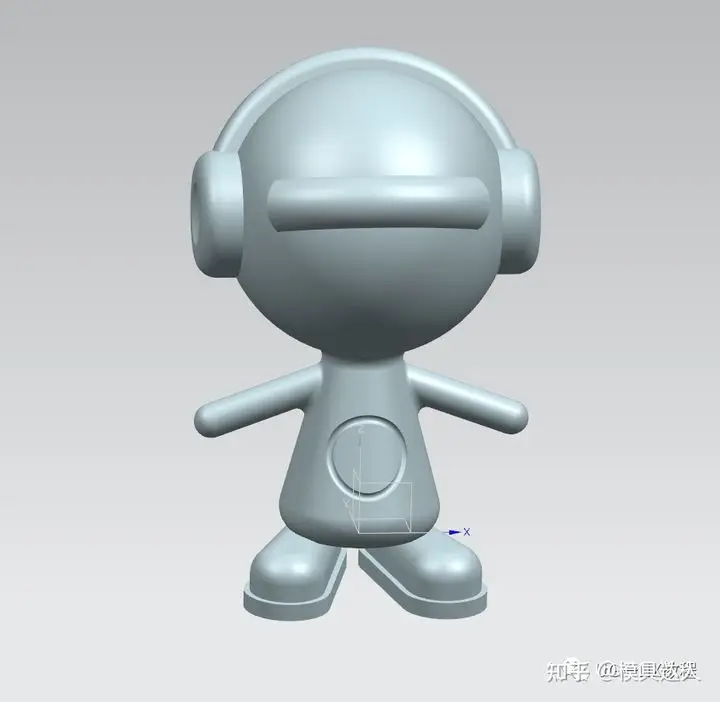

17.整体求和，机器人就完成了！

那今天的分享就到这里啦，之后也会带来更多有趣的知识和内容，也会分享UG建模相关的小知识和小技巧，感兴趣的小伙伴们记得点个关注，不要错过了之后的精彩内容啊~
