前一阵子好像有很多小伙伴在问叶轮的建模的该咋办？我说还能咋办？这不是很简单吗？只需要几个步骤就能完成，命令也不是那种特别难的命令，这次就出个教程，相信大家一看就会，千万不要动手就废啊！
建模过程：

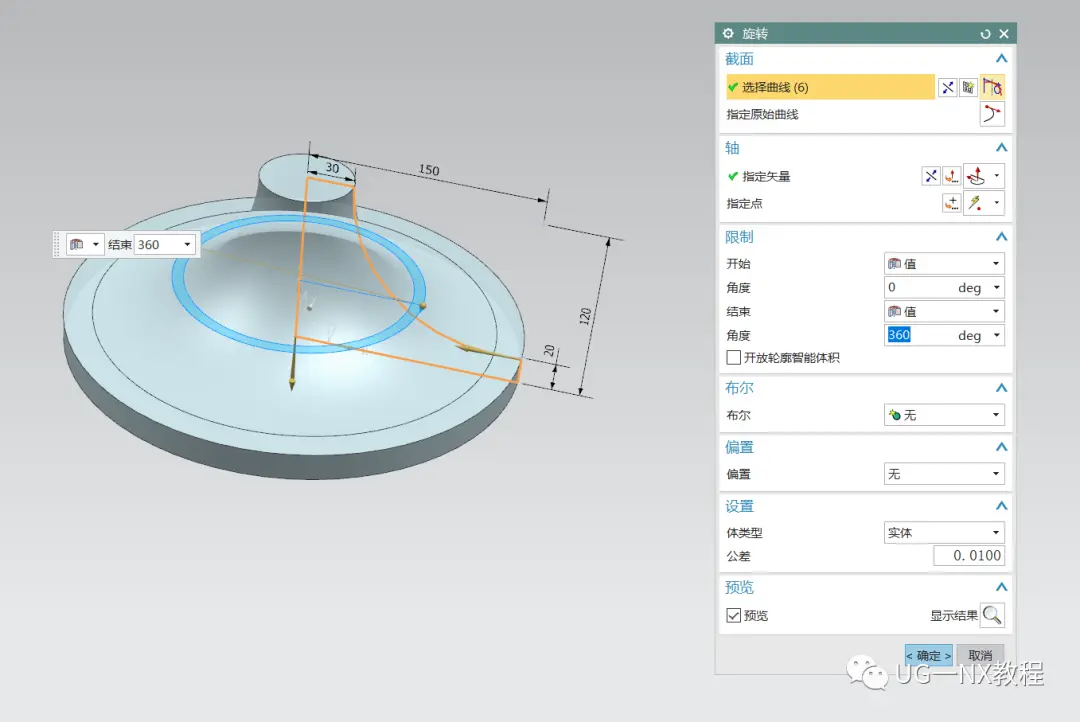

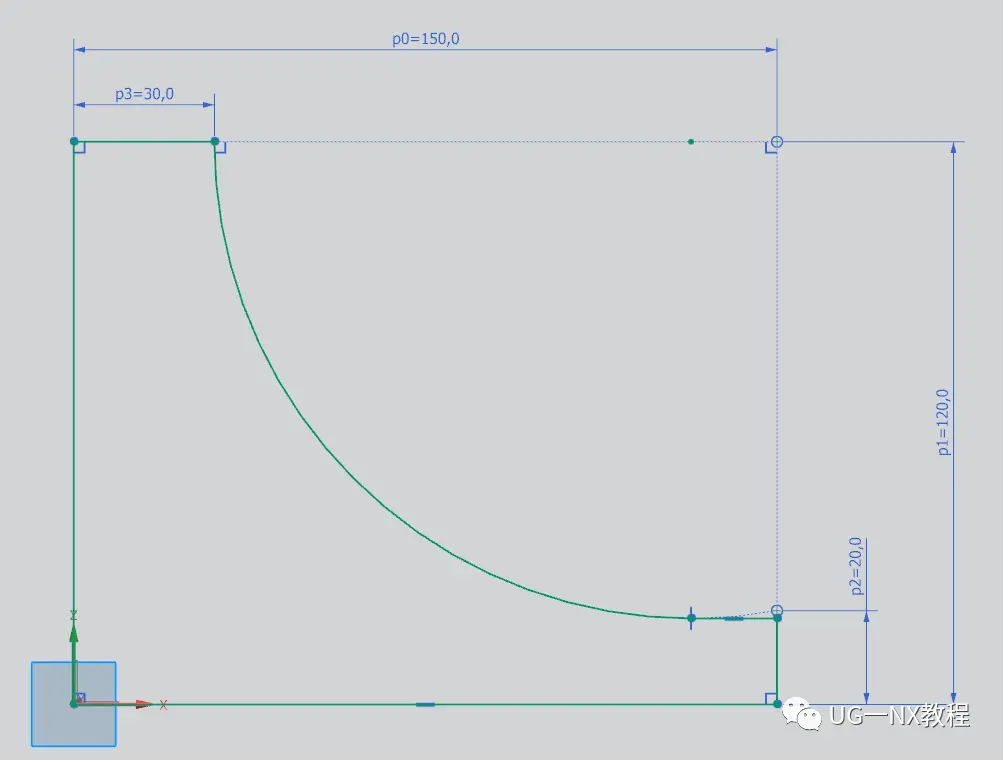

1、首先咱们还是先打开UG，先绘制一个叶轮中轴的轮廓草图，大家根据自己的情况来，我这边就随便画一个啦，然后进行旋转。

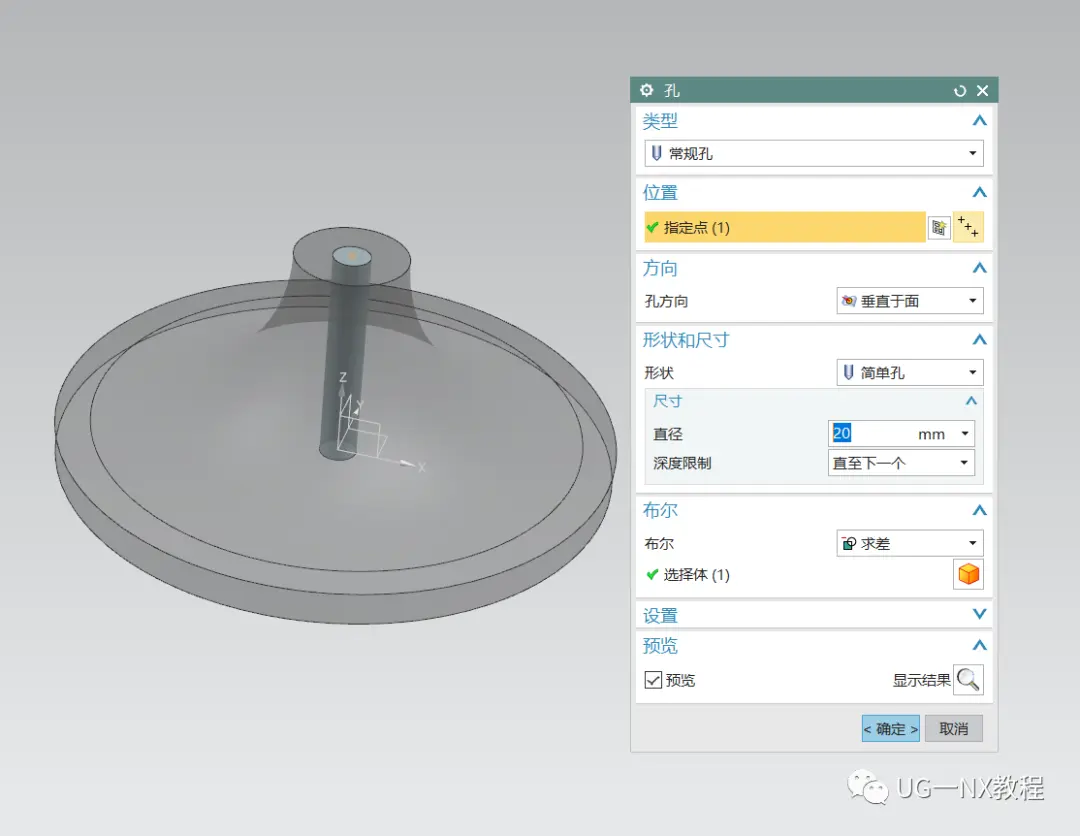

2、咱们在他的顶部打一个直径20m的通孔，到现在为止都是自己做的，还没涉及到最关键的部分~
3、接下来的就会有点讨巧的做法，咱们先利用“曲面上的曲线”这个命令，在弧面上绘制一段圆弧。

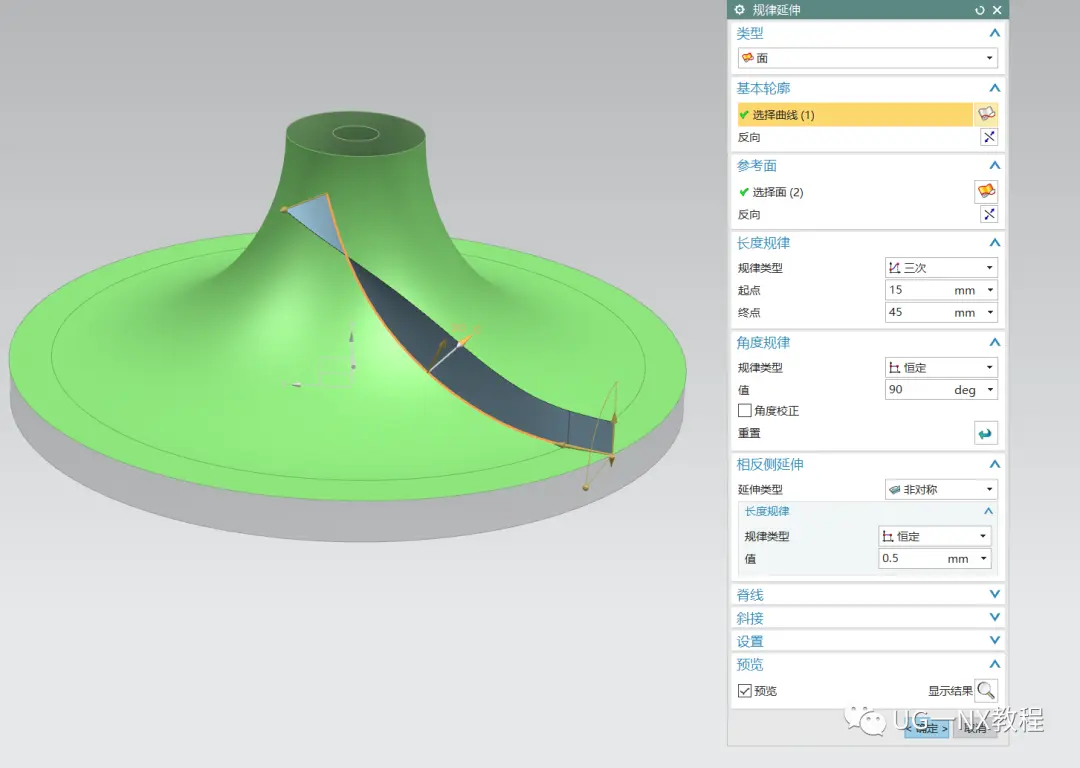

4、然后再使用规律延伸这个命令，矢量是沿面的法向做延长，把这部分曲线做成一个片体。

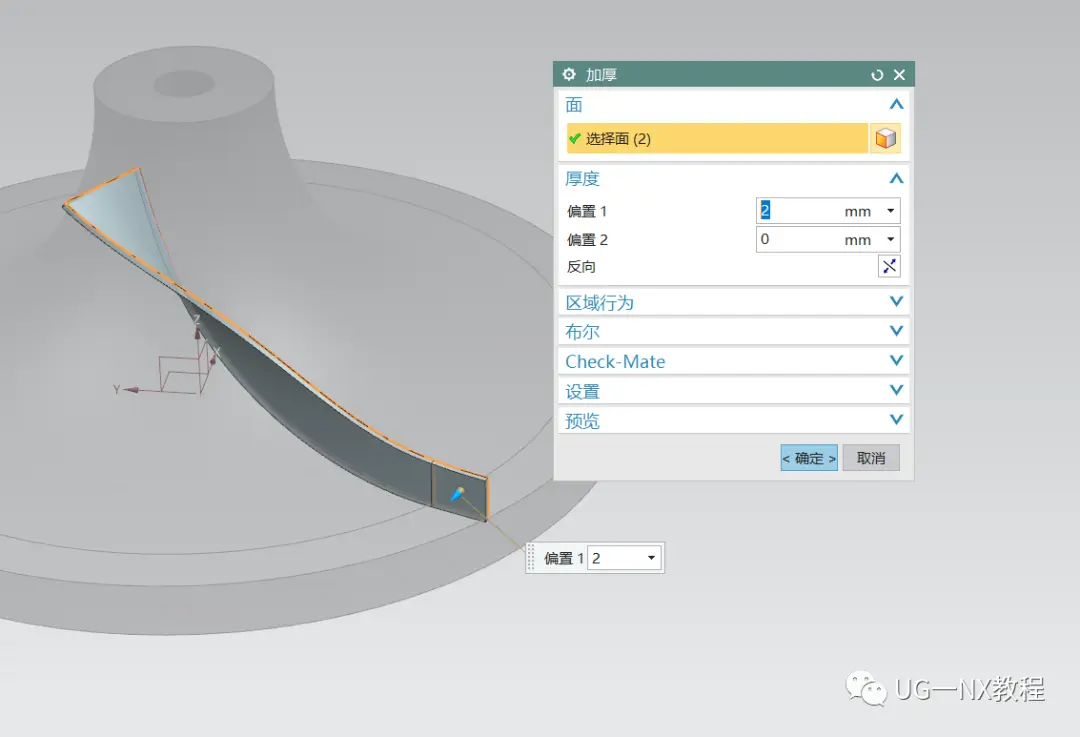

5、接着就是给他加厚，从片体成为实体。

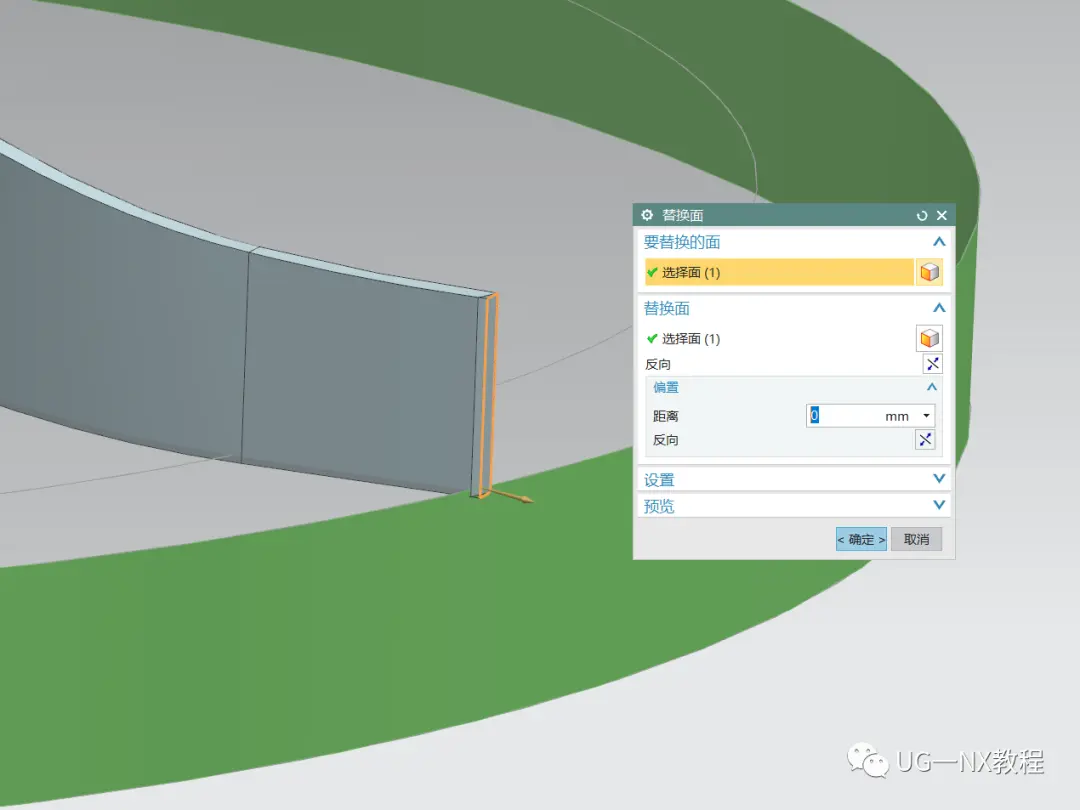

6、扇叶部分画多了也没有什么关系，多出来的部分可以直接使用替换面来处理，不得不说，有时候替换面比修剪体要好用太多了~

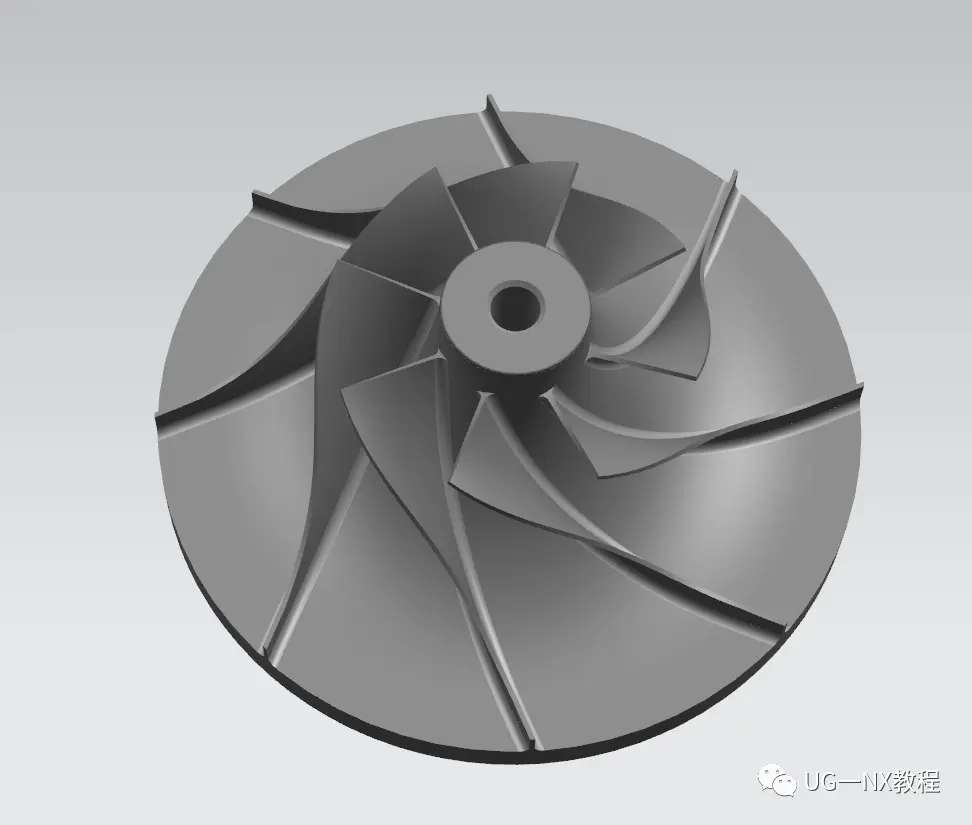

7、做完一个扇叶之后，剩下的扇叶可以直接使用阵列来完成，以坐标中轴进行圆形阵列即可
8、最后一步才是给他求和，如果之前求和的话，虽然也不是不行，但是需要的运算 量会增加，所以咱们这列后再去求和。

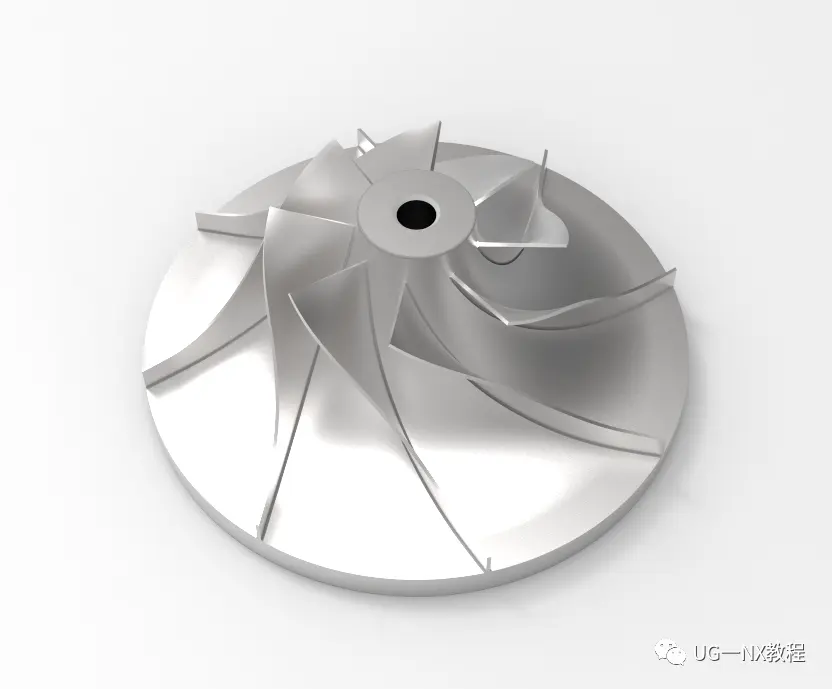

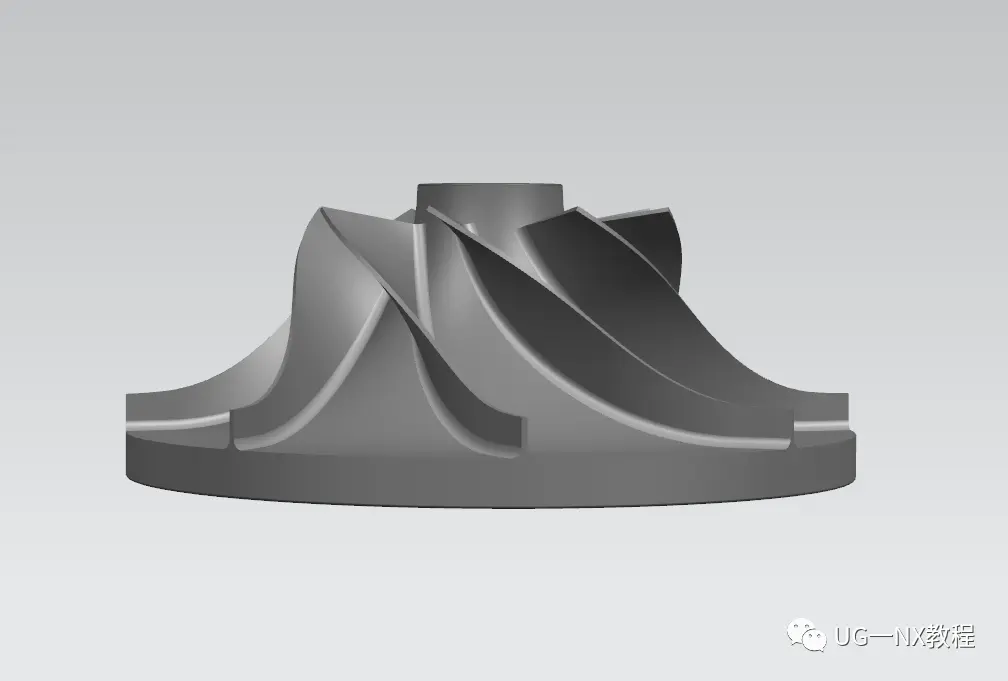

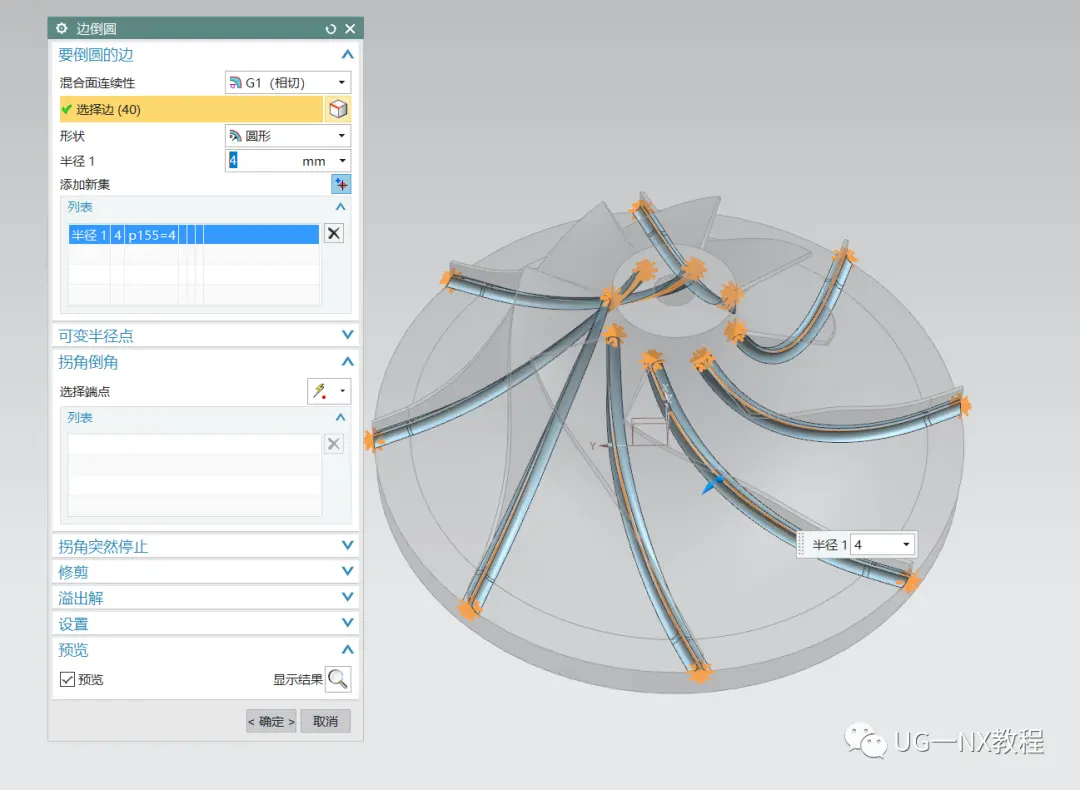

求和后再倒个圆角稍微美化一下，那这样一个简简单单的叶轮就完成啦~
是不是没想到叶轮真的如此简单？当然这次说的这个做法只是众多方法中的一种而已，而且还带了一点取巧的做法，不过也算是给大家开拓思路了啊，不然要是没有思路的话，即使一个最最简单的模型都不一定能很快的做出来。
所以说思路很重要，各位小伙伴们记得不要沉迷于命令的使用中啊，多去看看别人建模的思路，思路才是最重要的，熟悉命令只是早晚的事罢了~
那今天的分享就到这里啦，之后会分享更多UG建模的小教程和小技巧，也会带来一些相关行业中的知识和内容，感兴趣的小伙伴们记得点个关注不要错过了之后的精彩内容啊~
