UG/NX创意建模：绿叶戒指模型制作

今天来绘制一个绿叶戒指环，来学习下柱面上的阵列花纹该如何来完成，这个思路和之前的手镯是一样的，再来复习一遍！

建模过程：

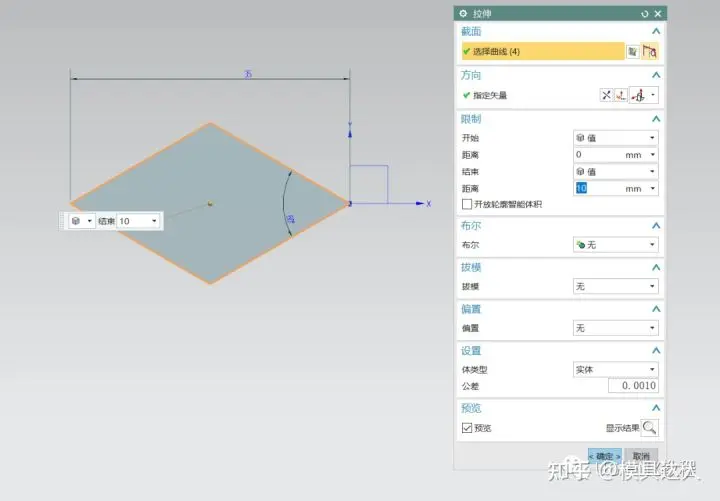

1.首先草图绘制一个菱形，然后拉伸成实体

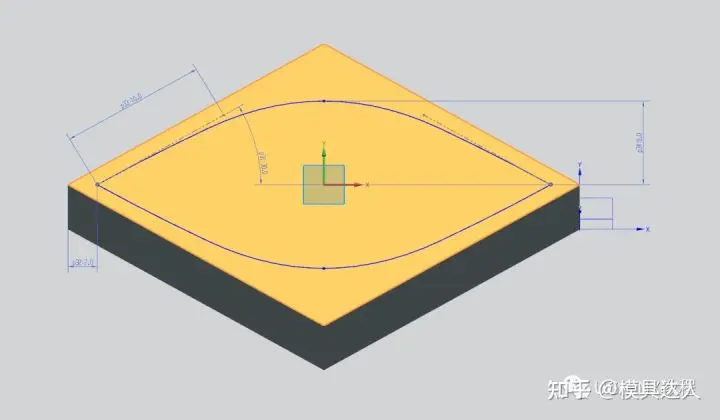

2.在拉伸面上绘制对称圆弧，

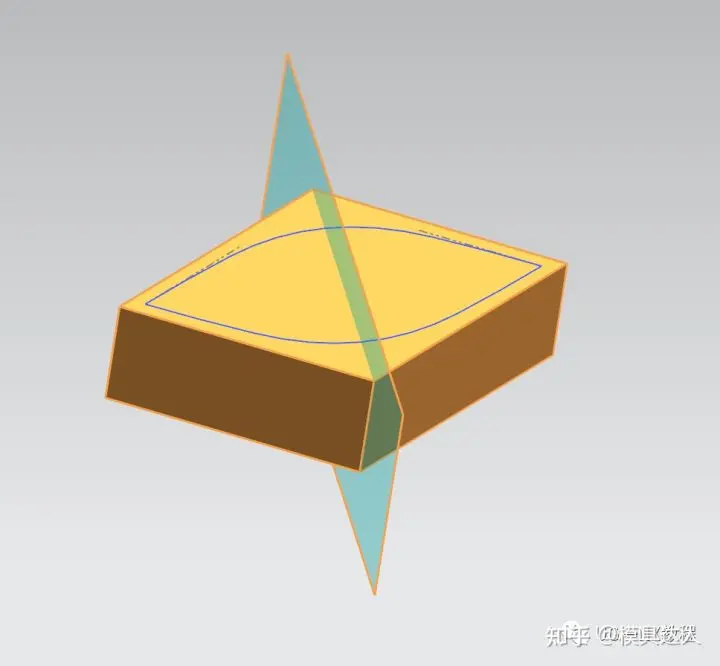

3，接下来准备利用这个弧线做曲面，先中心出创建基准面

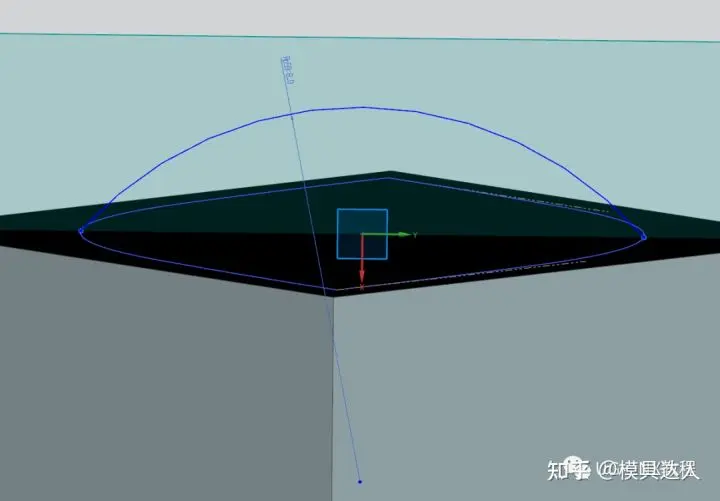

4.在这个基准面上绘制连接交点的圆弧，半径8mm

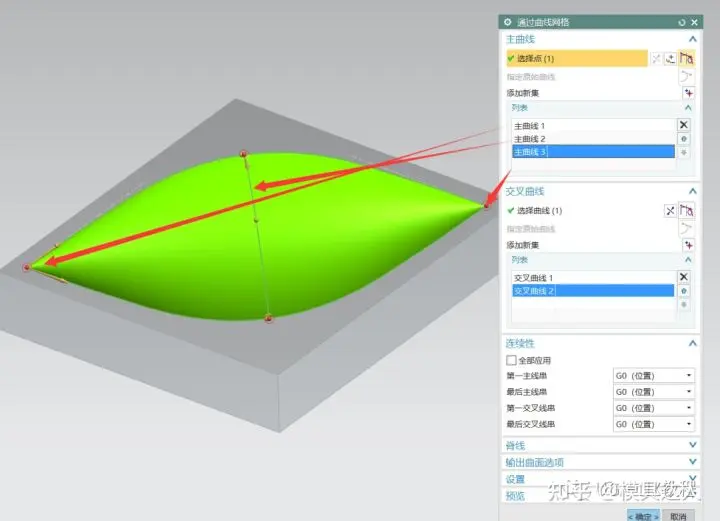

5.接下来就可以用曲线网格做面了，主曲线有两个是顶点

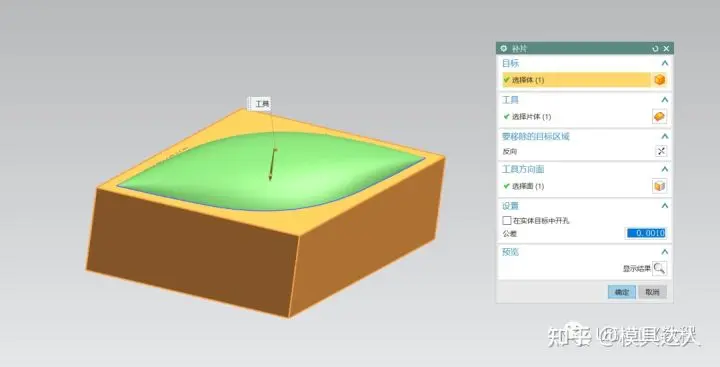

6.用补片命令将它做成实体

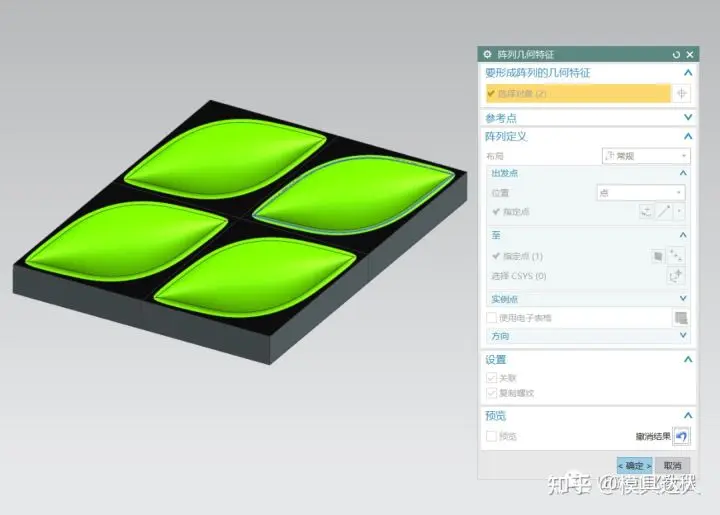

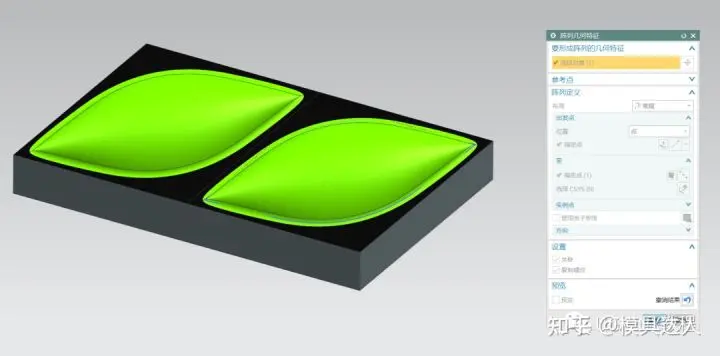

7.倒圆角后进行2次阵列

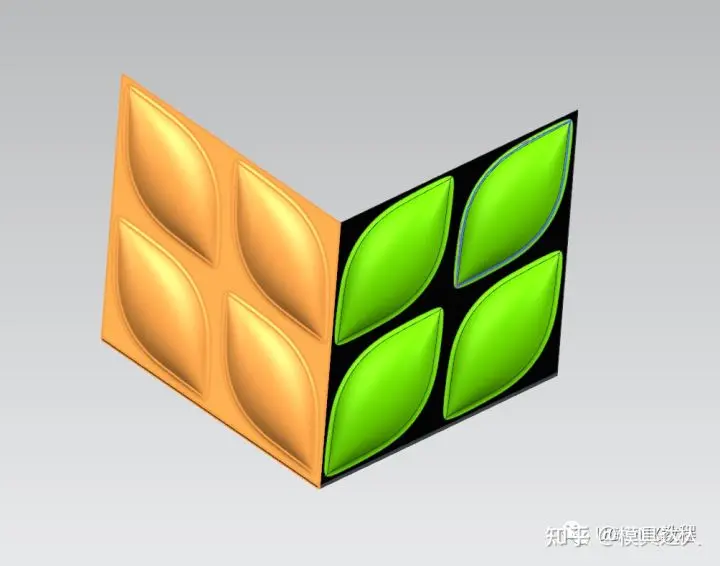

8.求和后沿边镜像

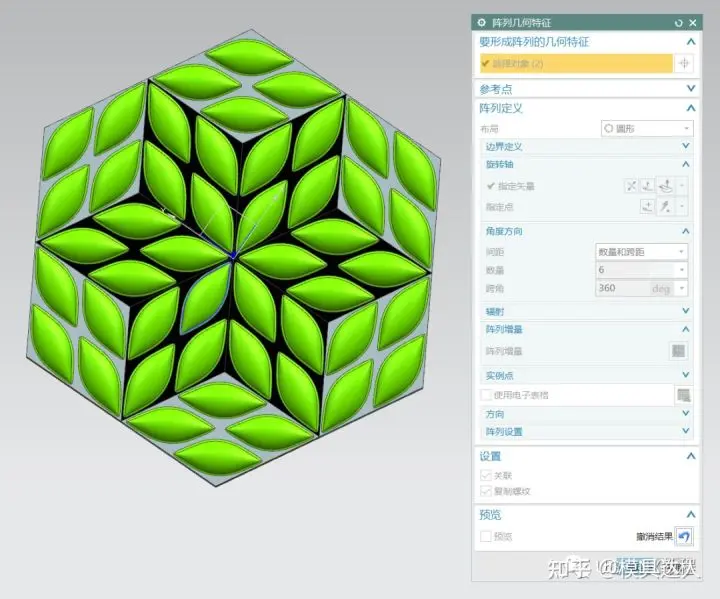

9.这样就沿着Z轴能旋转阵列成这样了，阵列后求和

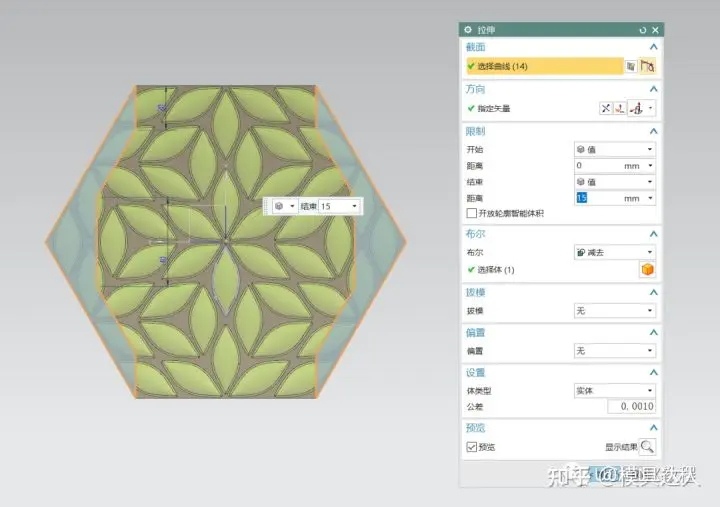

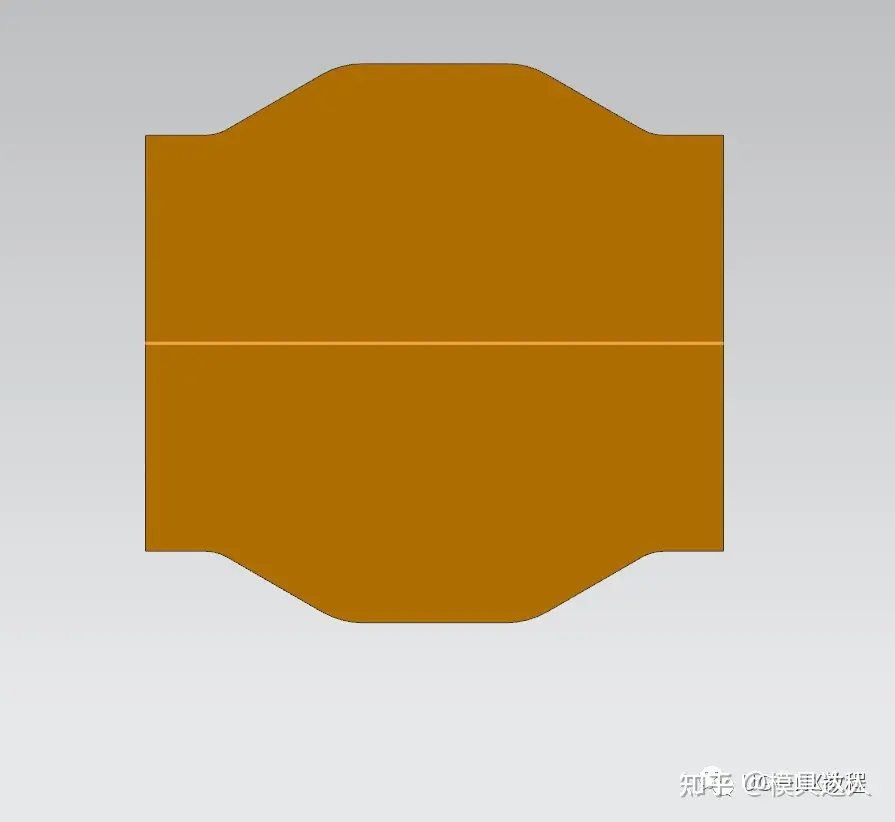

10.绘制草图，拉伸与阵列体求交，起到修剪效果。

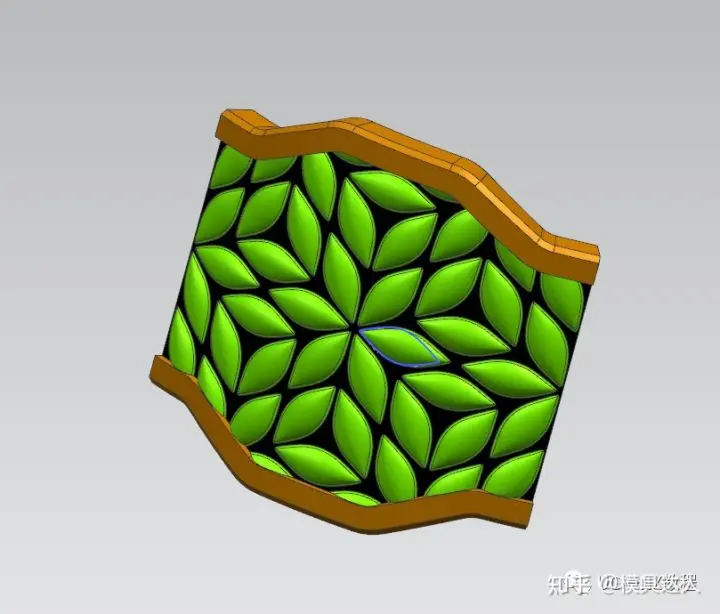

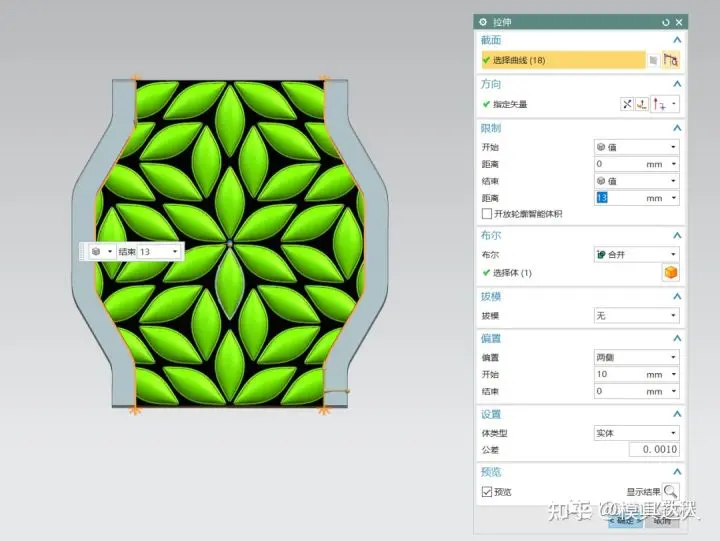

11.拉伸个边框出来

12.戒指是圆环状的，所以需要进行整体变形，变形方式为线到线，所以先绘制一条直线，

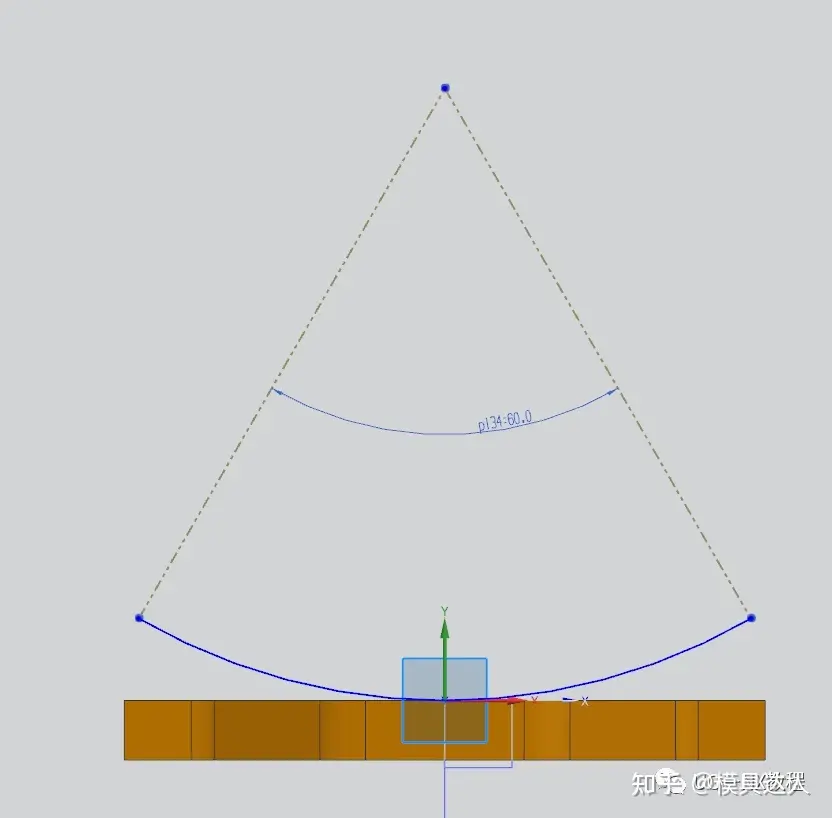

13.绘制要变形后的控制线草图圆弧。

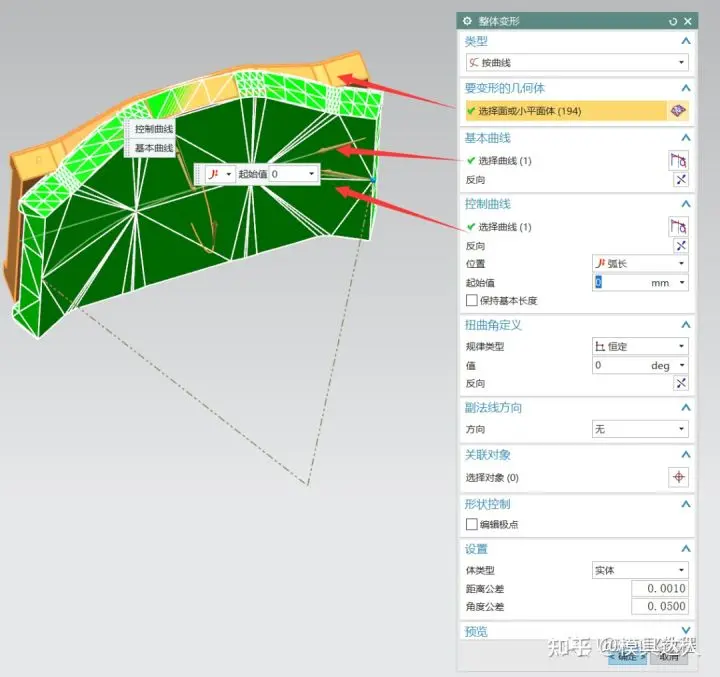

14.现在可以使用整体变形命令进行变形

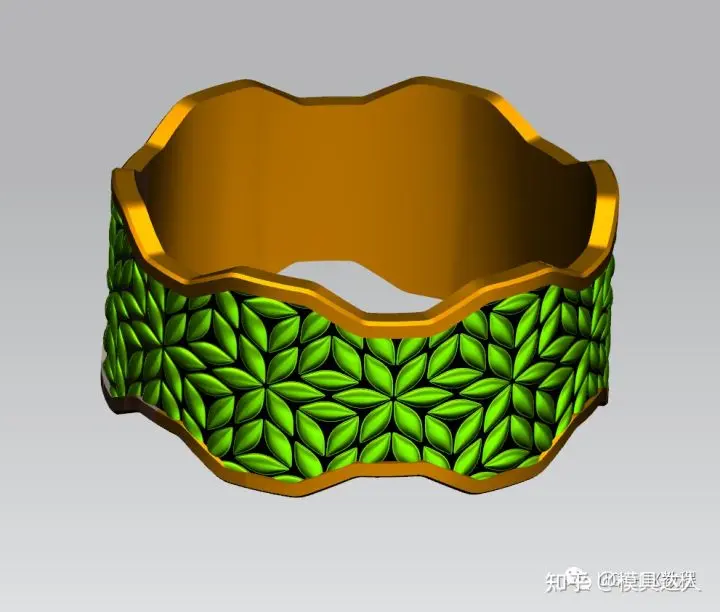

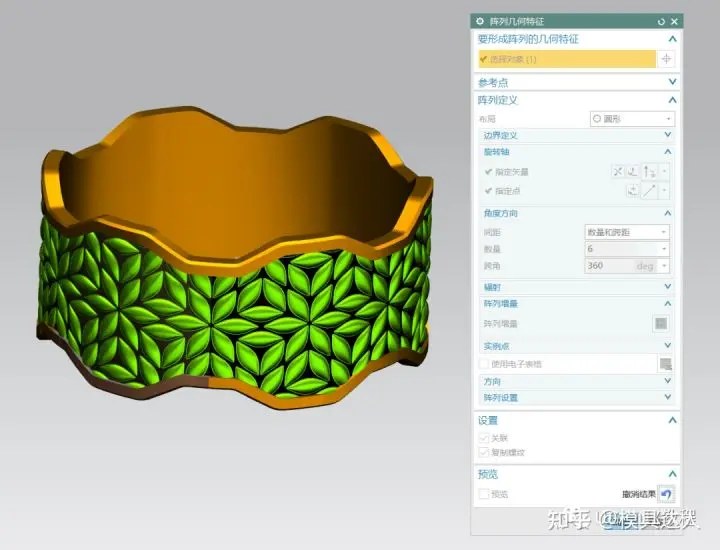

15.变形后，将它以z轴阵列一圈就能完成模型了。

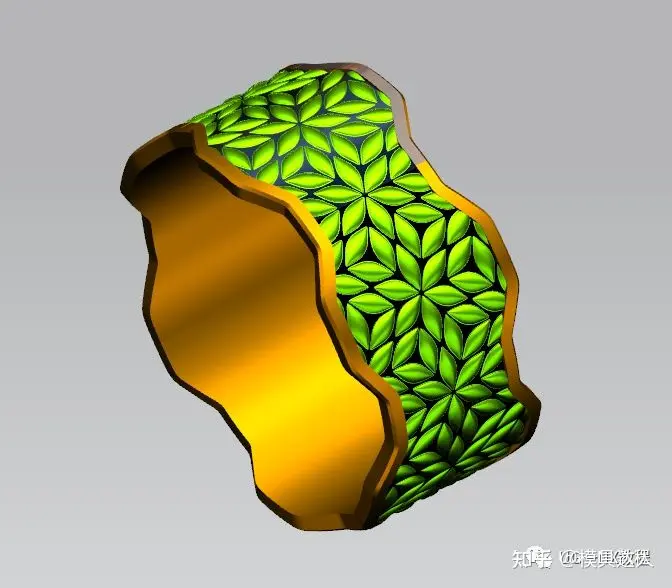

完成

那今天的分享就到这里啦，之后也会带来更多有趣的知识和内容，也会分享UG建模相关的小知识和小技巧，感兴趣的小伙伴们记得点个关注，不要错过了之后的精彩内容啊~
