UG/NX创意建模：变形戒指魔盒，求婚神器制作

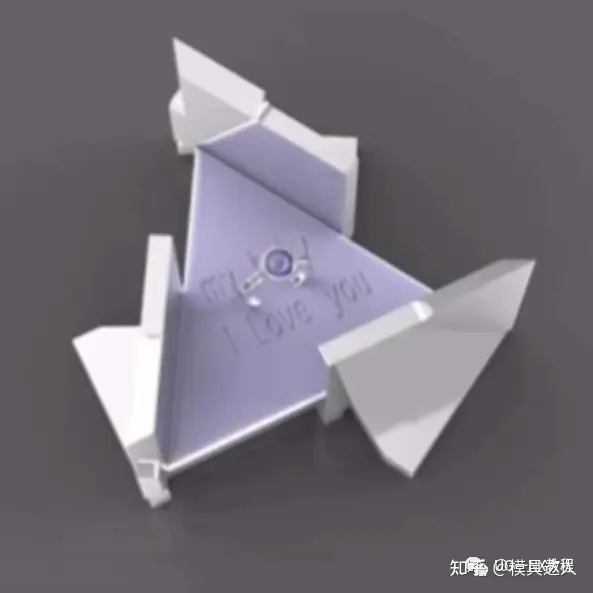

今天给大家分享一个非常有意思的模型-变形戒指魔盒，可以用厂里的废料加工出来一个，然后中间塞入三角形海绵块，就能完成。它是这样的工作原理，来看看动图。

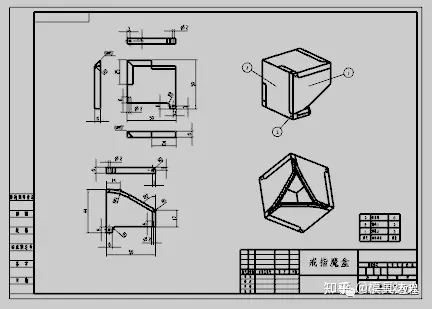

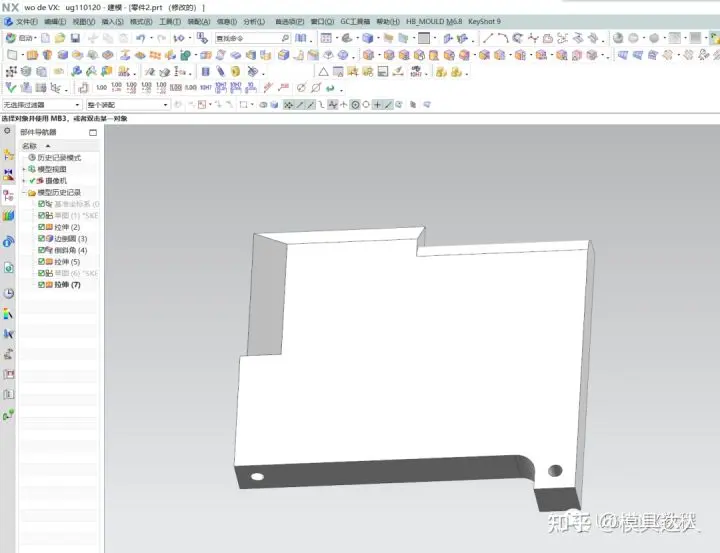

这么一个金属机械盒是由6个零件和6个定位销组成，其中的6个厚板就只有两个样式，在UG软件中建模起来非常简单。

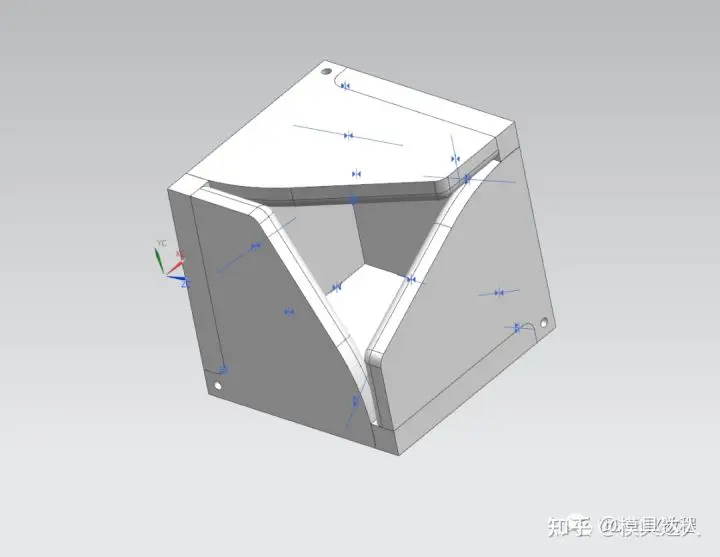

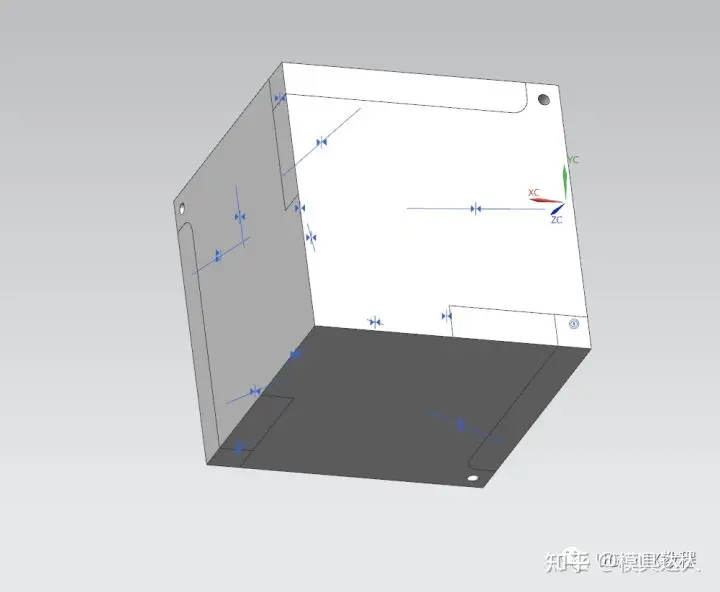

就用这么两种板拼装成一个正方形盒，在装配中是这样的组合样式。

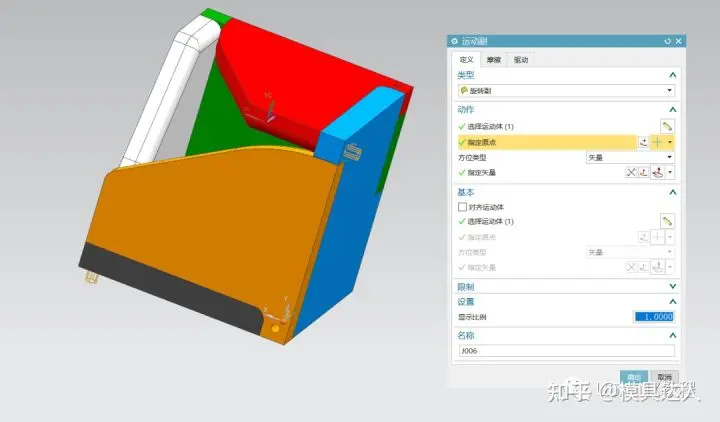

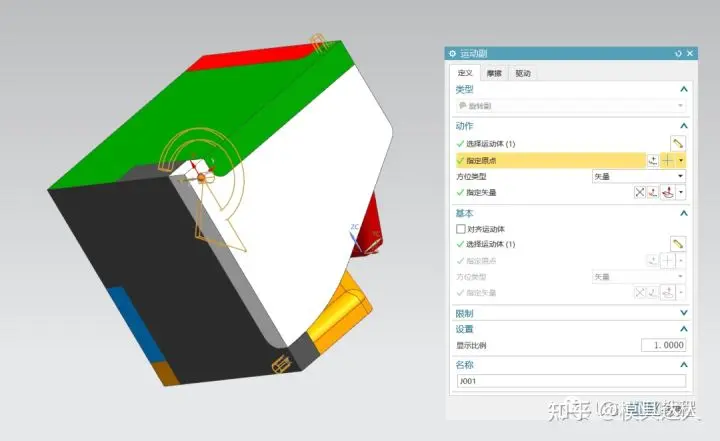

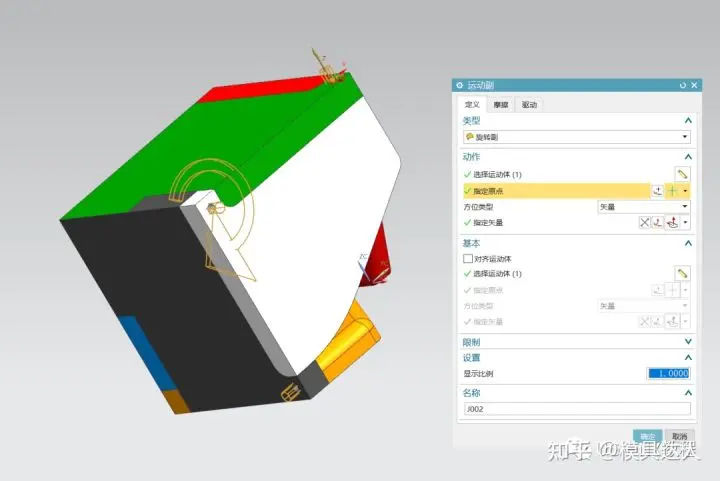

那么这样的盒子就能像视频中那样展开吗？可以来用运动仿真展示一下。为了方便理解，先用颜色区分开。 首先将6块板设为运动体，将第一块白圆弧板做旋转运动，与黑板从动关系。

旁边的绿板被白班带着进行旋转运动

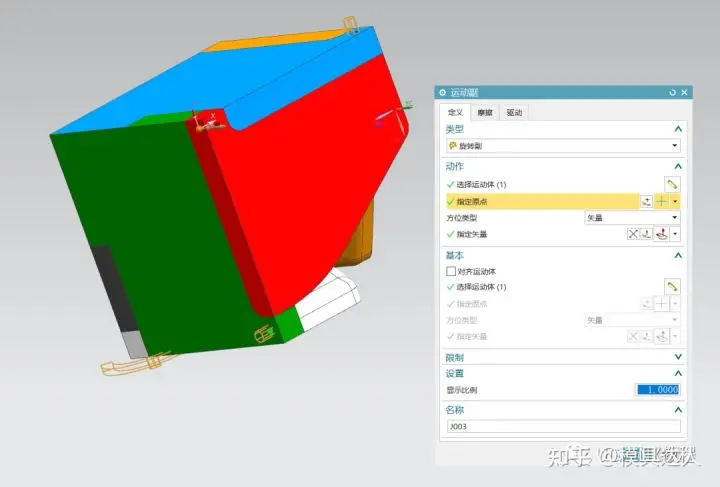

接下来就是红板被绿板带着旋转运动

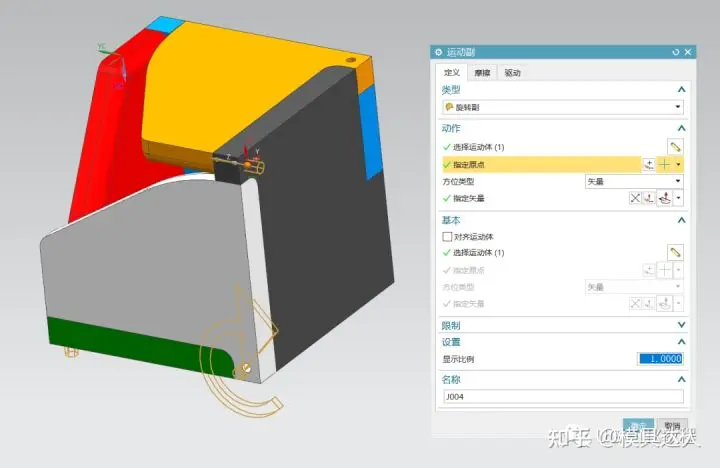

黑板被黄板带着旋转运动

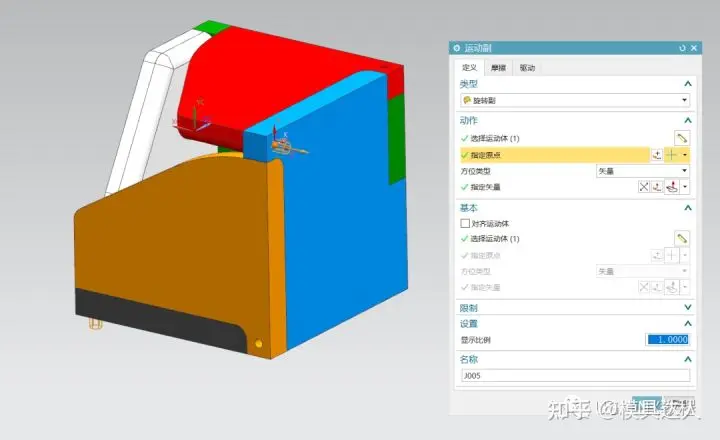

蓝板被红板带着旋转运动

然后就是蓝板与黄板也有一个相对旋转运动了

最后当然需要一块板保持不动，这里就选黄板添加一个固定副就好了。运动形式如图

是不是在中间塞个放戒指的海绵垫就是一个完美的戒指盒了，感兴趣的小伙伴可以来制作一个哦，做练习的小伙伴也可以找我们领取模型图纸哦！
