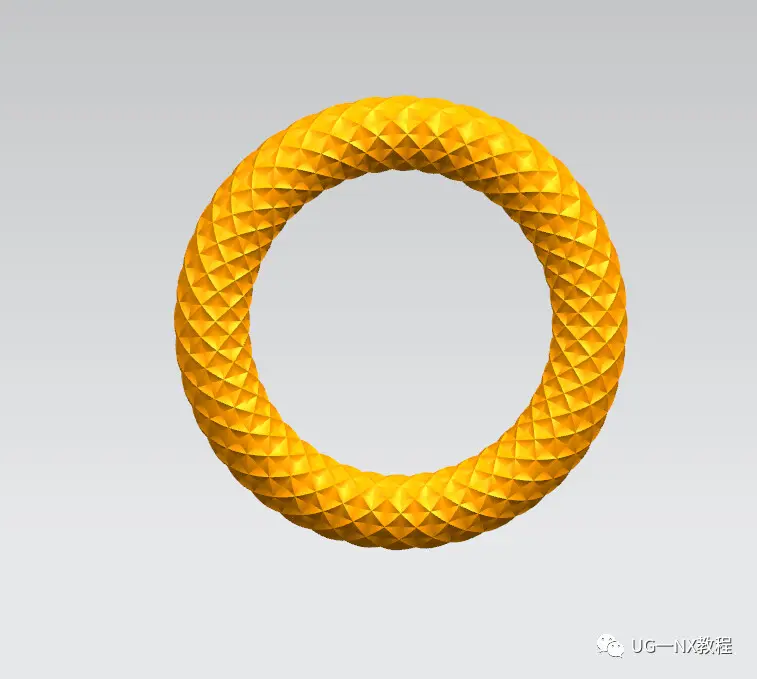

今天来建模这么一个菱形面防滑握力器模型，采用一个最快捷的方法完成他，虽然每个面不是最标准的菱形，但是速度够快啊，来看看这个思路：

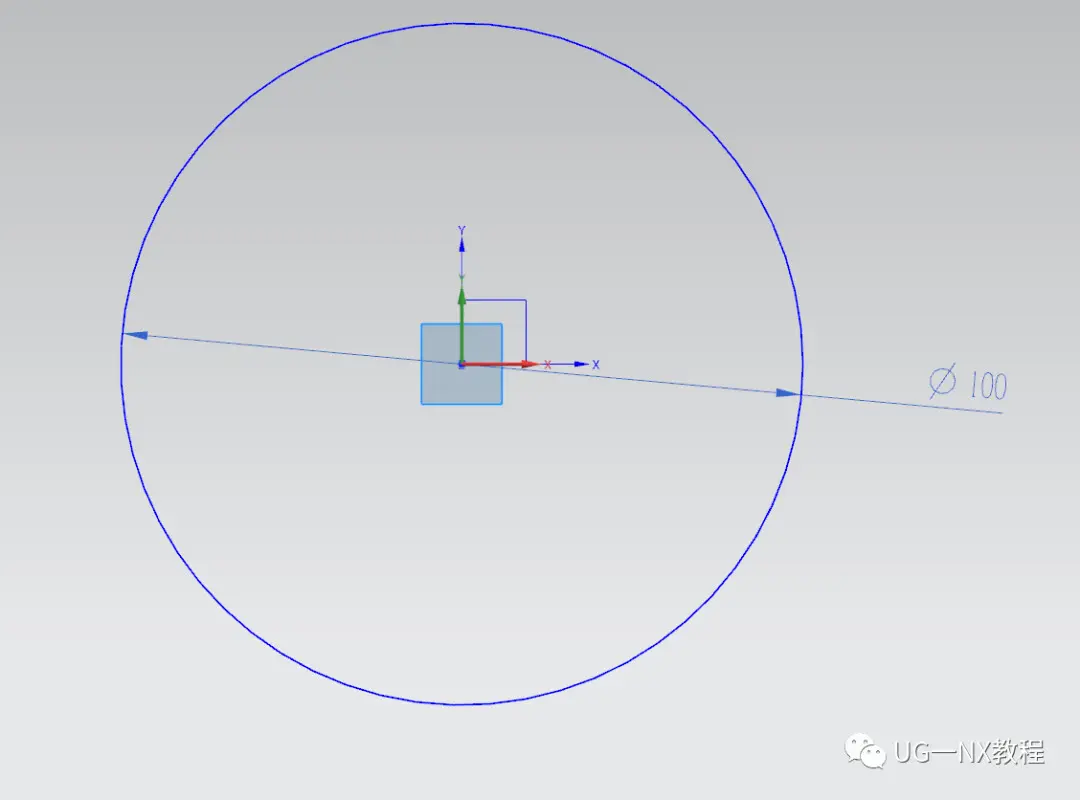

建模过程： 1.打开UG,绘制一个草图，直径100mm.

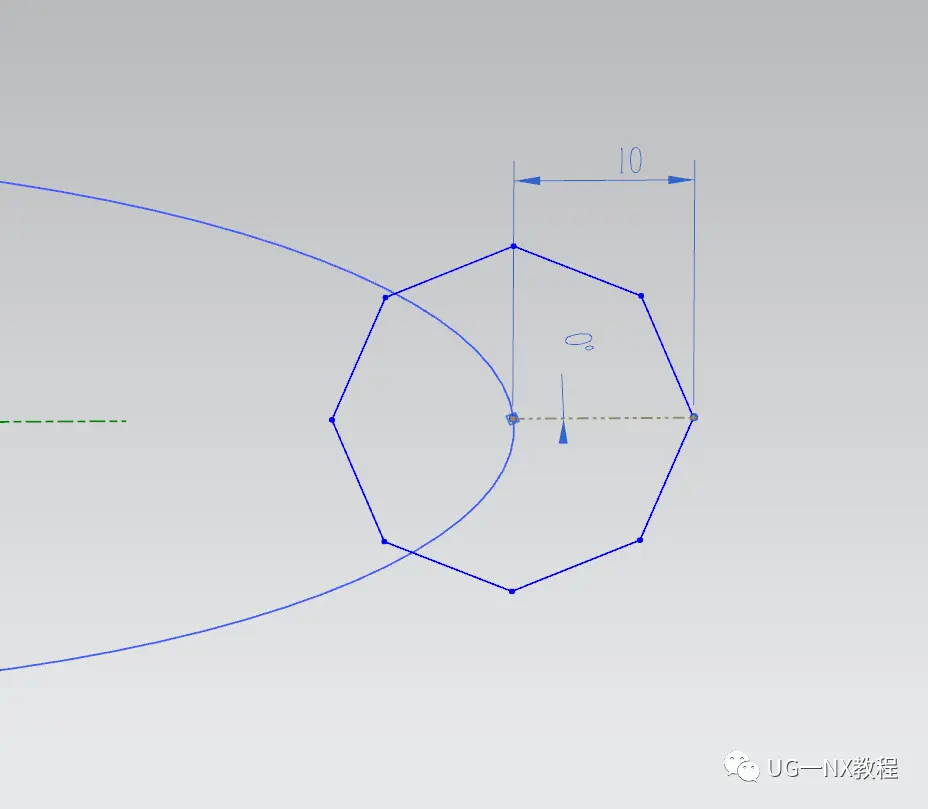

2.在侧面新建草图，绘制一个外接圆半价10mm的正八边型，中心落在草图1的圆弧上。
3.利用多边形沿着圆进行扫掠，加一个角度变化规律，扭曲5圈。
4.将扫掠体继续沿着YZ平面镜像一个。
5.整体求和完成模型
