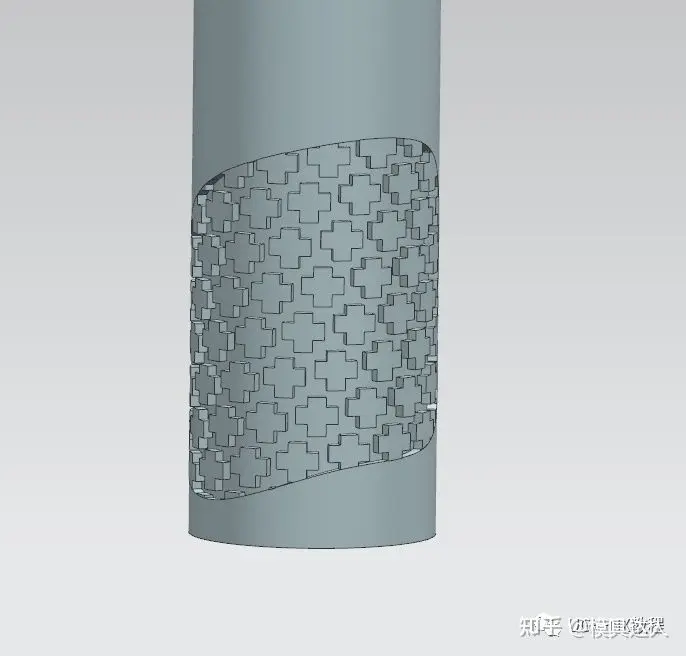

UG/NX手柄防滑皮纹：细节与技巧

  昨天有个小伙伴说看不懂短视频中是如何制作的，本来是打算出一个长视频进行教学的，但是注意到他说的有点着急，这还是先出个文字版的吧，希望能帮助到他√

思路过程：

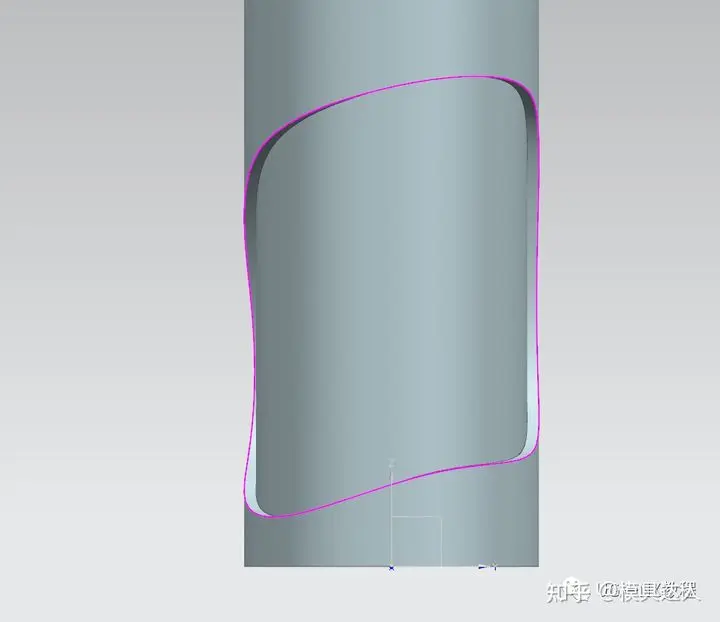

1.首先建模个圆柱，利用偏置区域做出凹坑

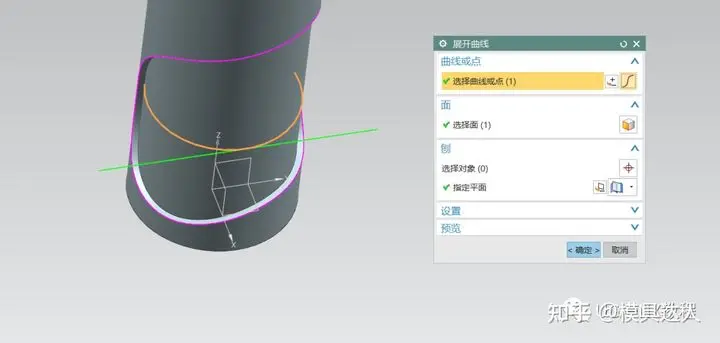

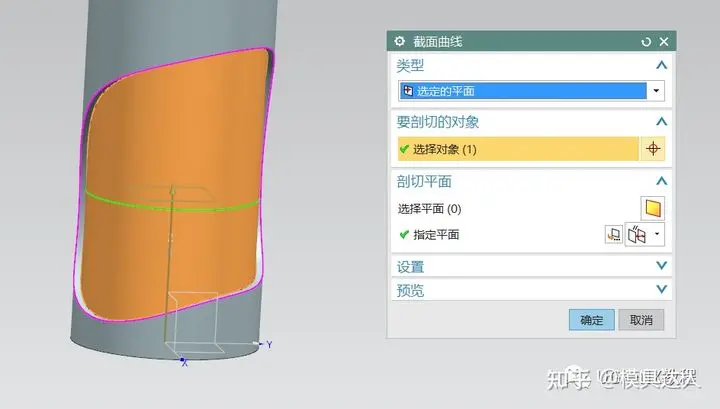

2.抽取截面曲面再展开

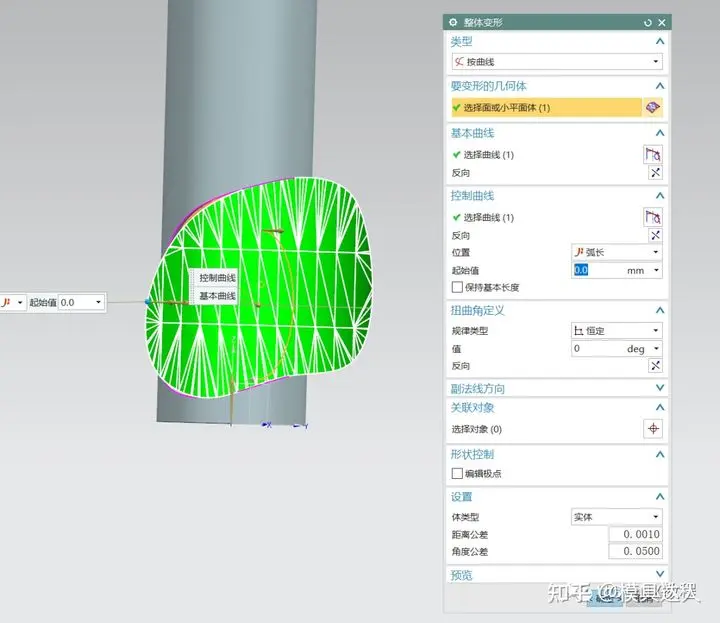

3.利用整体变形做出这个平面体，也就是这个平面体缠绕到圆柱上刚好是那个凹坑。

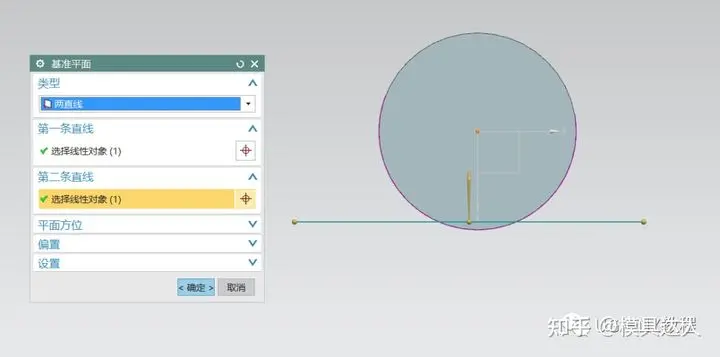

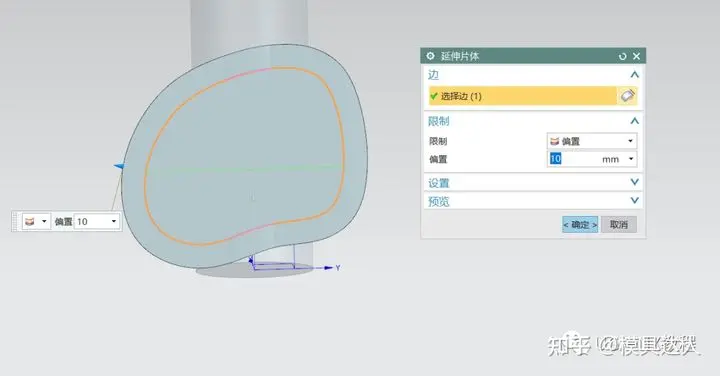

4.延伸这个片体区域后利用展开的线新建一个基准面

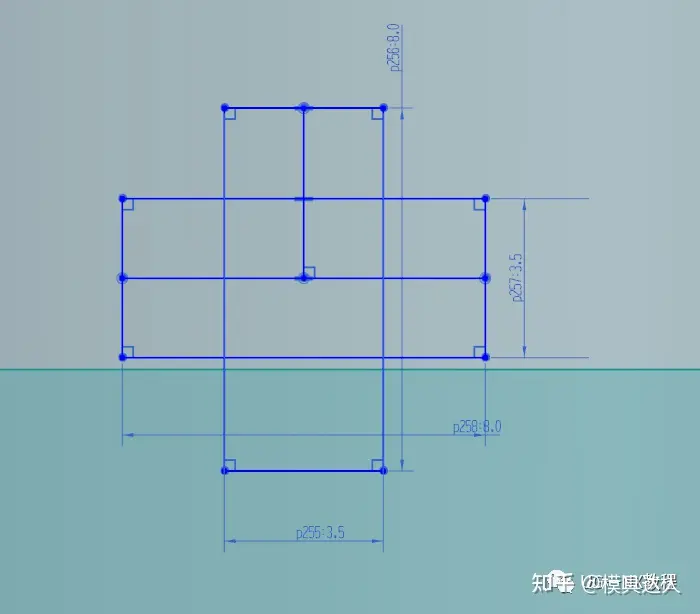

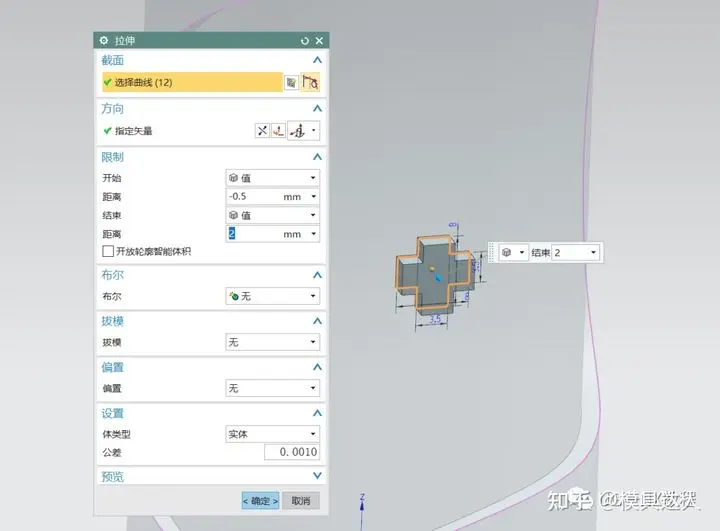

5.在基准面上绘制草图并进行拉伸（这个尺寸随意画的）

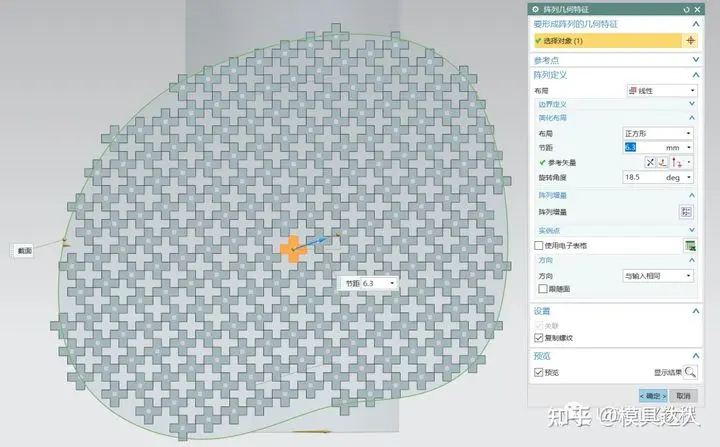

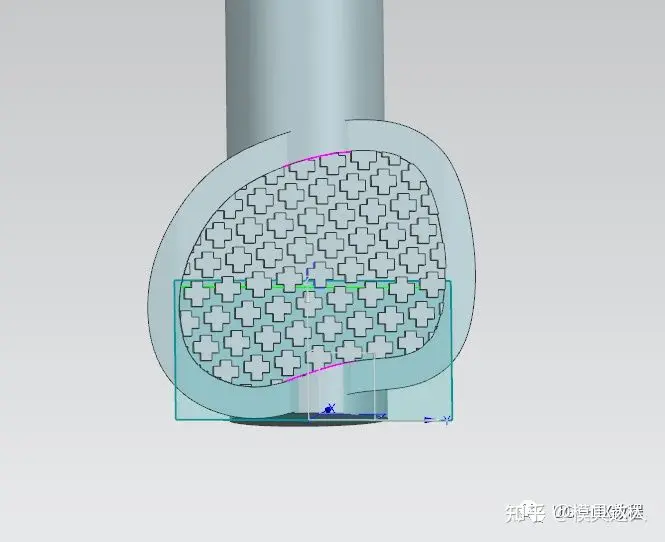

6.在这个片体区域内进行阵列

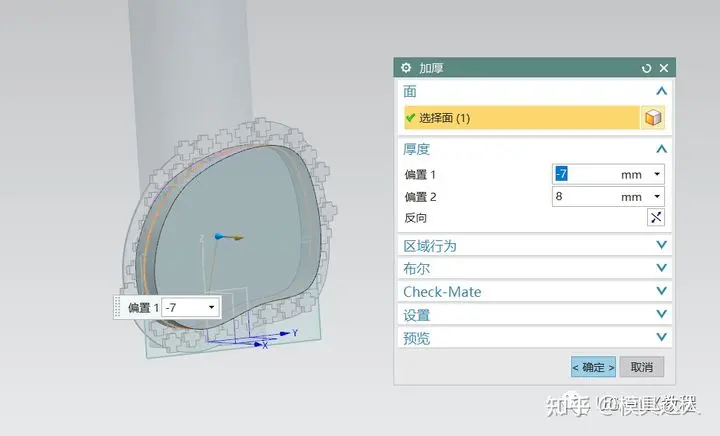

7.求和所有的十字架，然后加厚这个区域。

利用求交命令让加厚的与阵列的求交，这样在区域外的部分就没有了

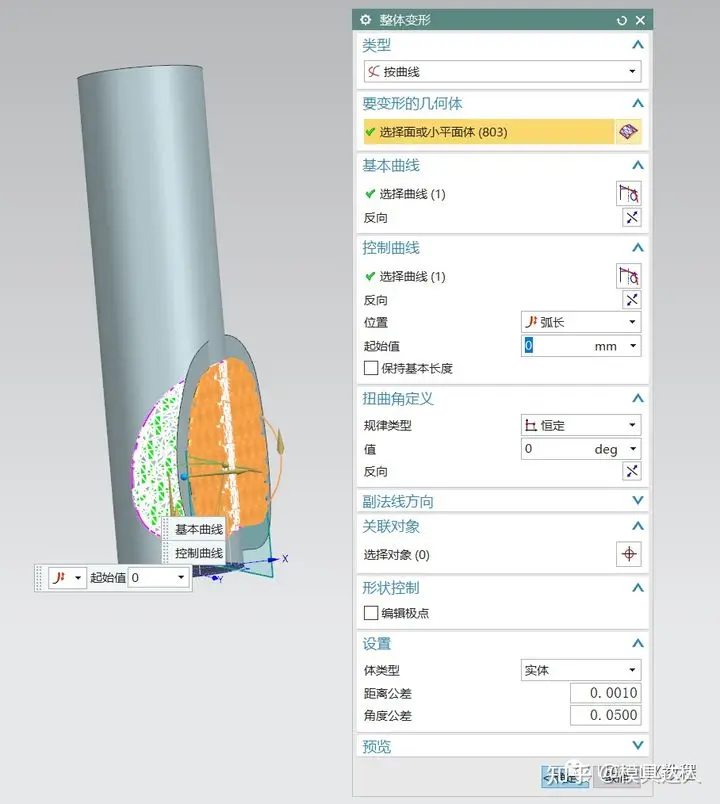

8.最后再整体变形回去就行了

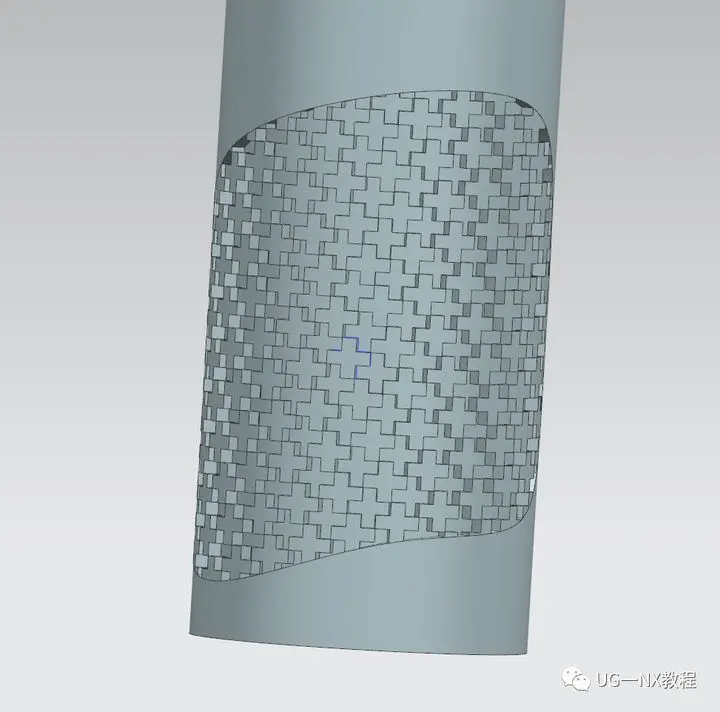

9.隐藏不要的片体即可完成这个效果

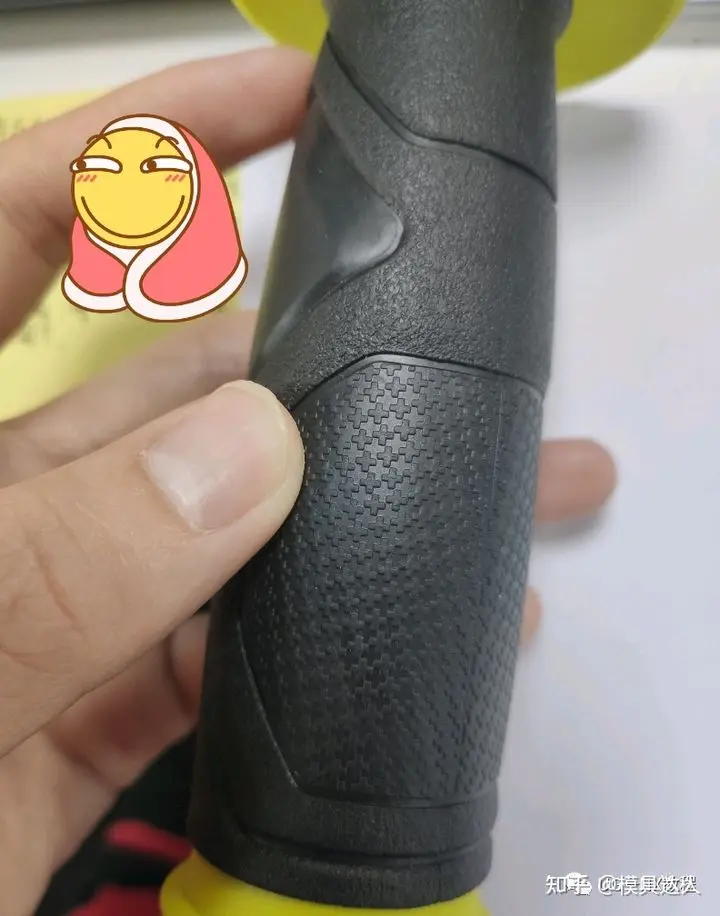

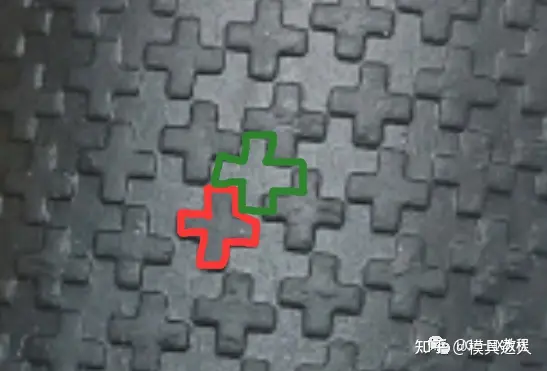

这时候有没有小伙伴发现这和图片上的排列方式有一点点小区别呢？他们之间空缺的地方也是正方形，这是因为之前的草图尺寸都是随意画的。

我们要想修改的话只需修改草图十字架尺寸，在根据尺寸来计算阵列角度和节距就好了

总体说来这个曲面上的区域内阵列还是小有技巧的，基础不够扎实的小伙伴可能就不好完成了！

这个是标准的做法，另外如果要先上下阵列出4排，再进行圆形阵列，或者沿螺旋阵列再圆形阵列这种方法，那具体该如何做，留给小伙伴去研究了！
