UG/NX模具设计：滑块头设计细节全解析

滑块是一种常见机构，学习模具设计的朋友往往在一些细节上做不到位，现以下面案例来说明一下：

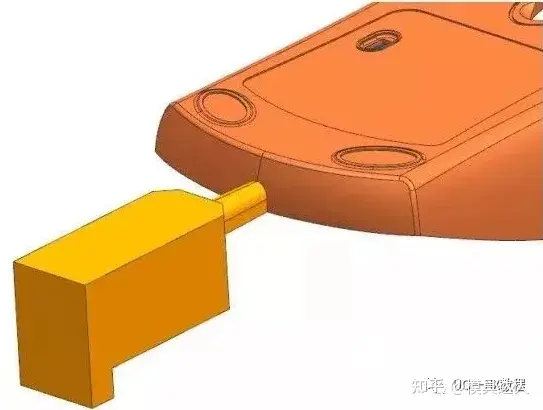

产品上有倒扣，需做一个滑块

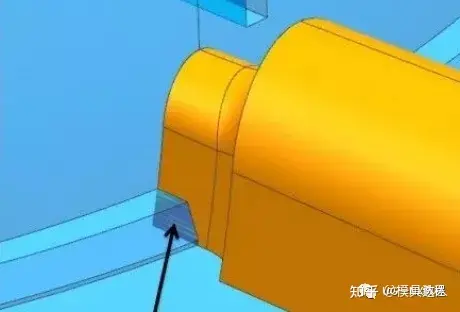

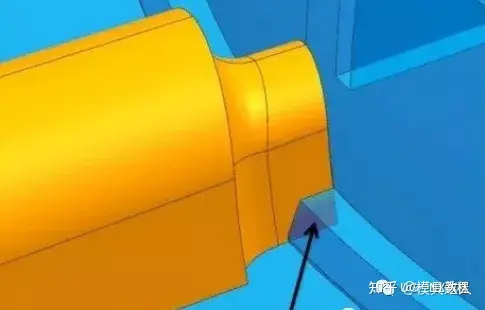

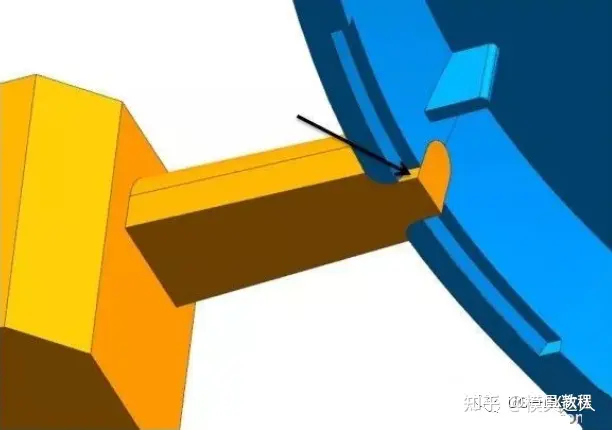

有的朋友做成这样，看起来是合理的，但是需仔细检查一下，到这个角度后需看看箭头所指的面了

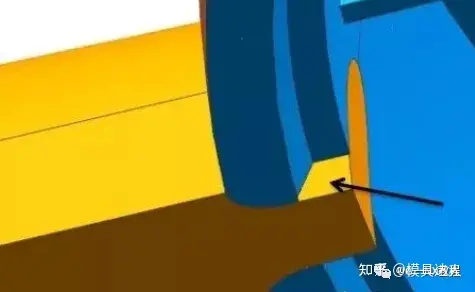

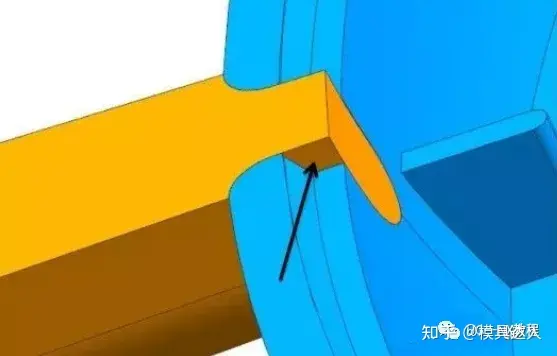

箭头所指这片黄色面在出模方向（Z方向）有倒扣

这种情况对于滑块来说是没有问题的，因为滑块是水平向外滑动。问题点是在模仁上,

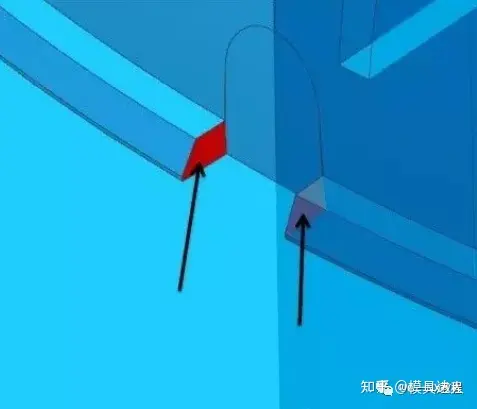

两块红色面在竖直方向上是有倒扣的，而铣刀和铜公一般都是竖直加工的，这样就会出现问题了，所以，看似合理的滑块头其实是不合理的，发现问题后需作相应修改。

那今天的分享就到这里啦，之后也会带来更多有趣的知识和内容，也会分享UG建模相关的小知识和小技巧，感兴趣的小伙伴们记得点个关注，不要错过了之后的精彩内容啊~
