UG/NX简单建模：波板棒棒糖制作教程

相信大家小时候都吃过棒棒糖吧，那这种波板棒棒糖相信大家一定也不陌生，即使没吃过，那在电影、电视剧以及各种番剧中也经常出现。

那如果让你用ug来做一个这样式的棒棒糖你会用什么方法来做呢？不会是画个圆然后去贴图吧？虽然这是一种方法，但是不是有点太失水准了？

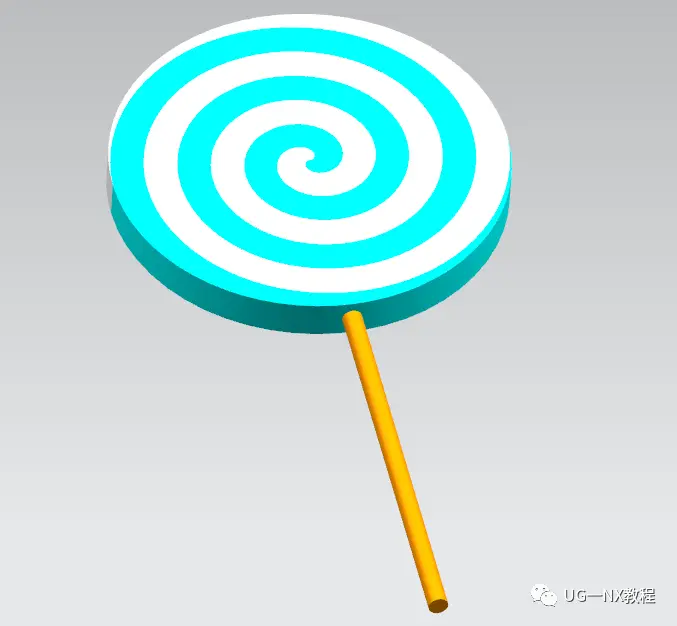

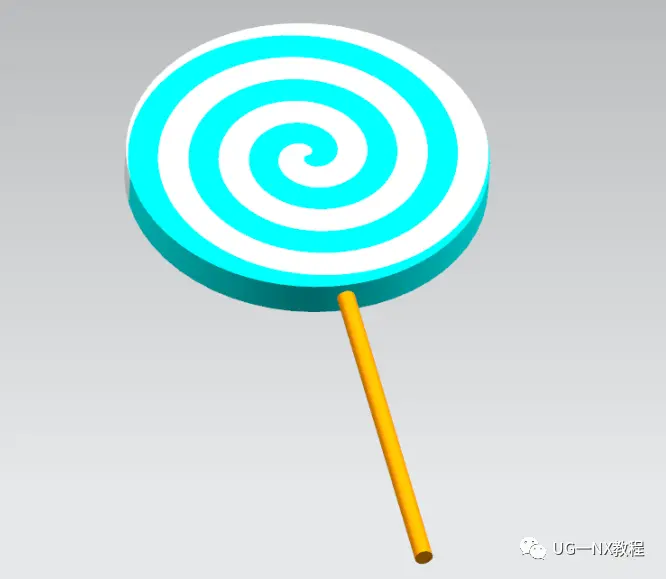

这次来教大家一个简单的方法，只需5步就能绘制出一个棒棒糖模型，效果如下：

建模过程：

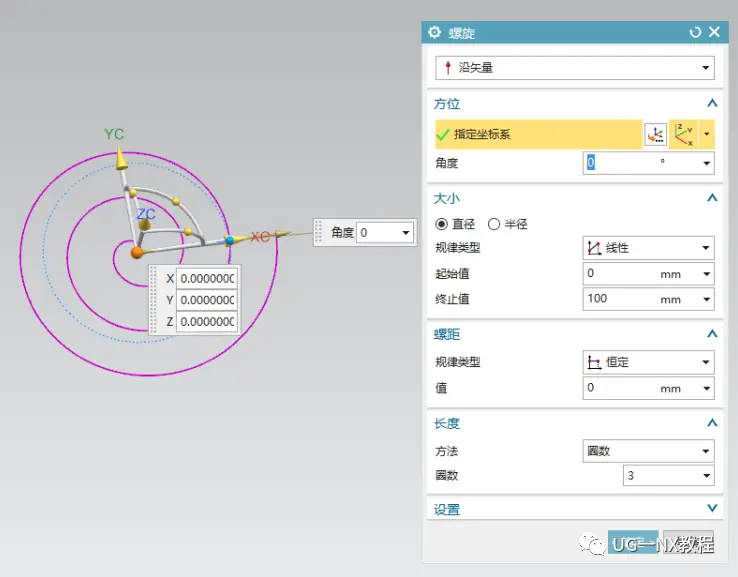

1. 先创建螺旋线，重点：直径是线性变化，螺距为0，角度为默认。

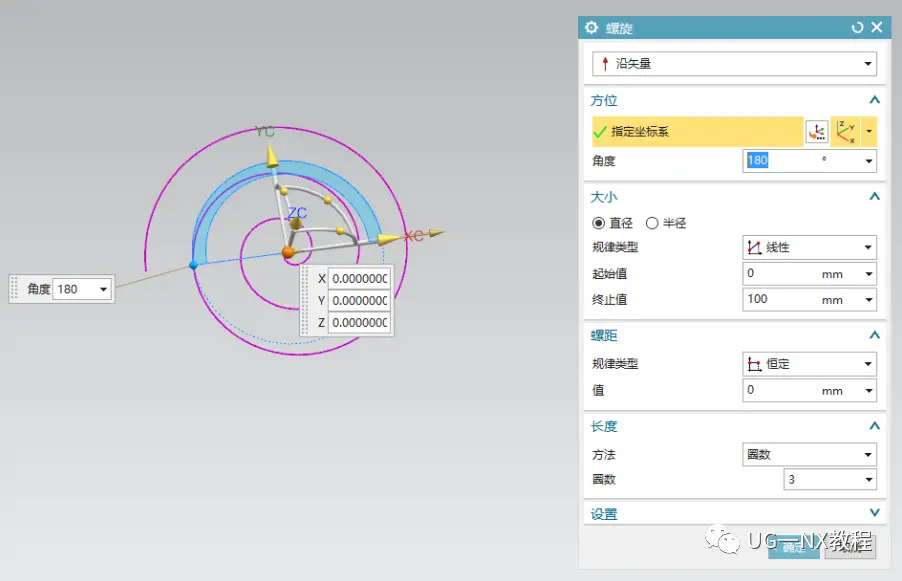

2. 继续创建螺旋线，重点：角度需指定180°，与螺旋线1错开

3. 创建一个直径为φ100的草图圆,然后把螺旋线投影到草图。

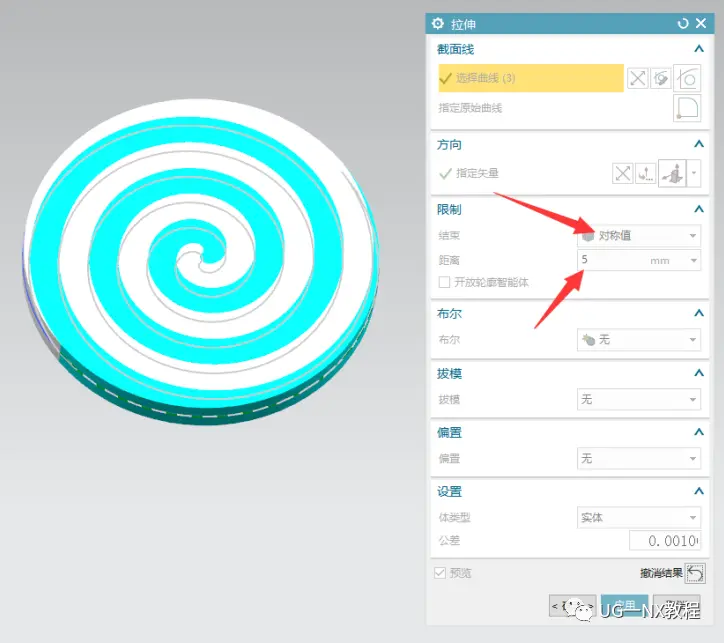

4. 分别创建两个拉伸，都是闭合区域，选中蓝色和白色的区域拉伸即可。

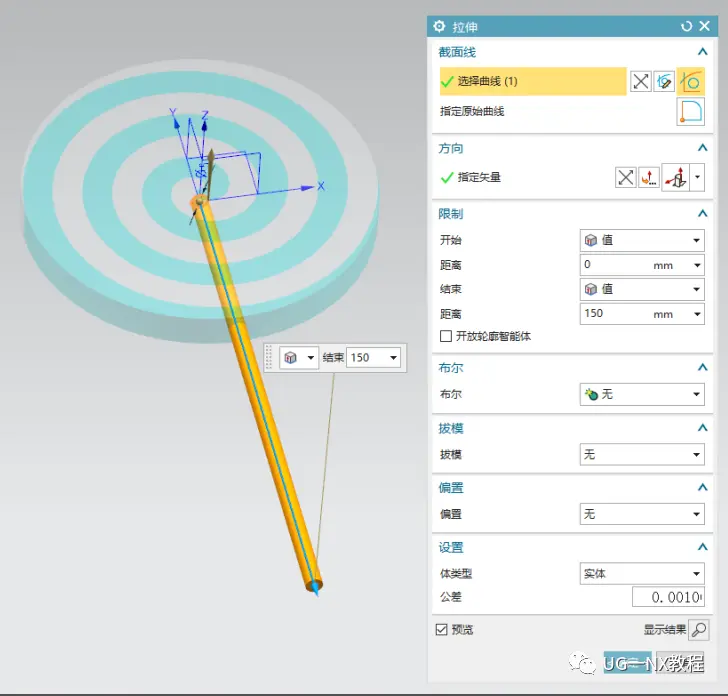

5. 最后一步利用拉伸创建一个圆杆即可完成。

这个方法是不是超简单呢~！如果你还有更简单的绘制方法的话，欢迎在评论区里发表下你的方法！大家一起讨论交流学习

那今天的分享就到这里啦~之后也会给大家分享更多UG建模的小教程和小技巧，也会分享一些相关行业中的内容和知识，感兴趣的小伙伴们记得点个关注不要错过了之后的精彩内容啊~
