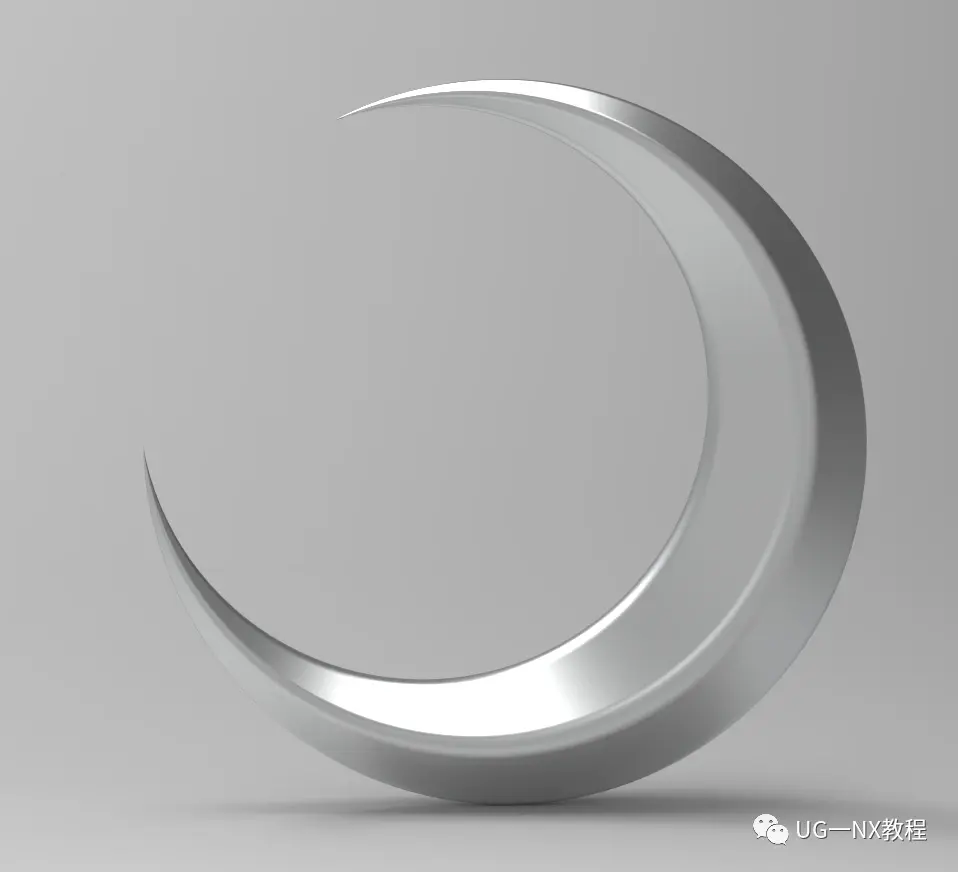

UG/NX简单模型：白月亮弯弯制作技巧

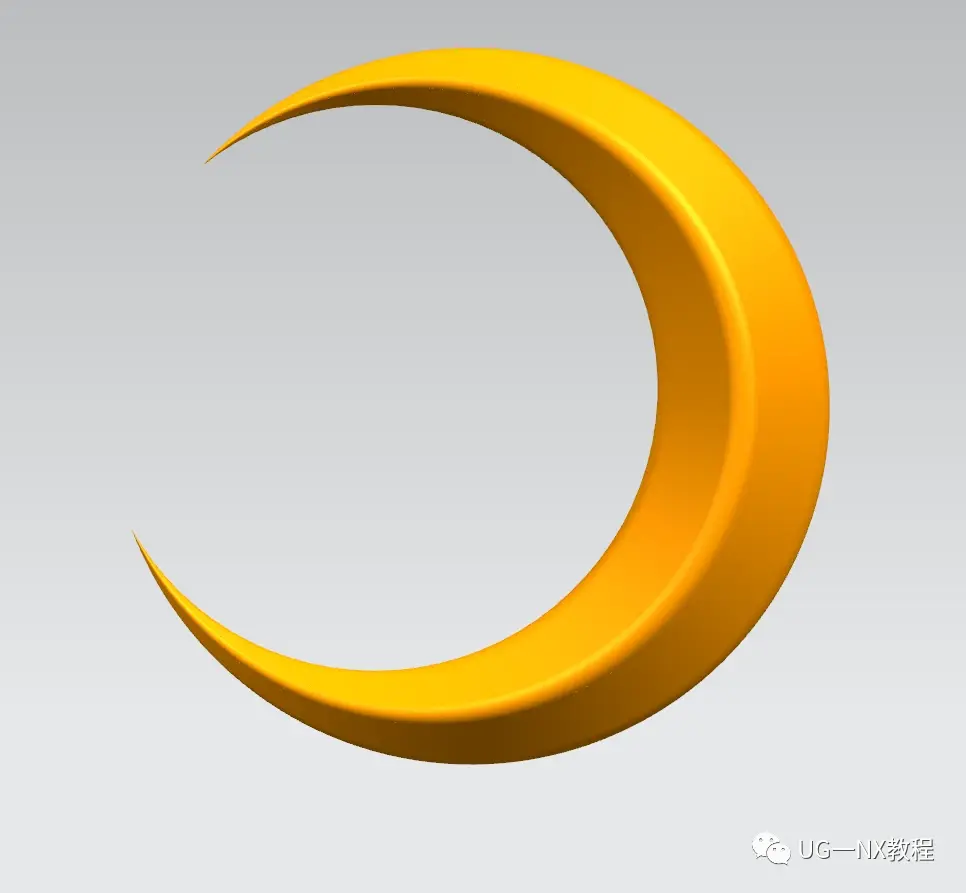

今天我们来绘制一个月亮弯的三维模型，像这种样式的模型如何绘制，有的小伙伴可能还在为该画哪些线发愁，但其实非常简单，思路对了轻松搞定！

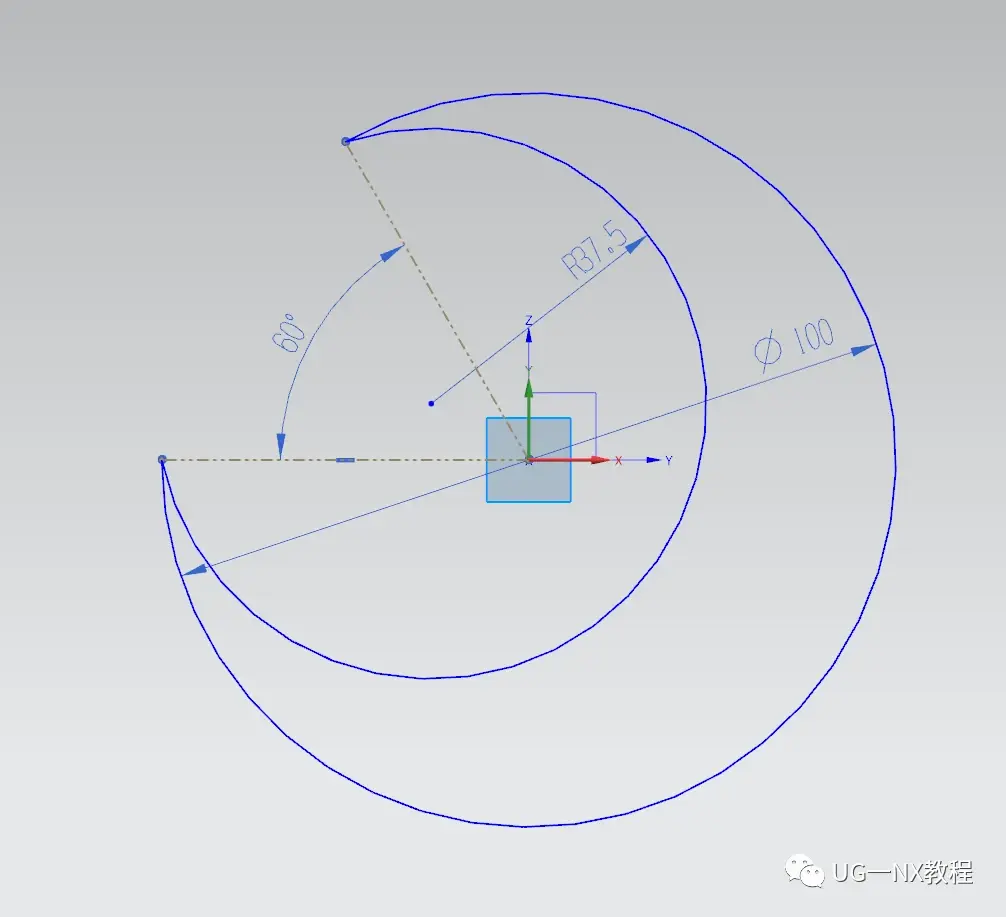

  建模过程：  1.打开UG，绘制草图一个直径100的圆，一个75圆，修剪后他们成这么个样式。

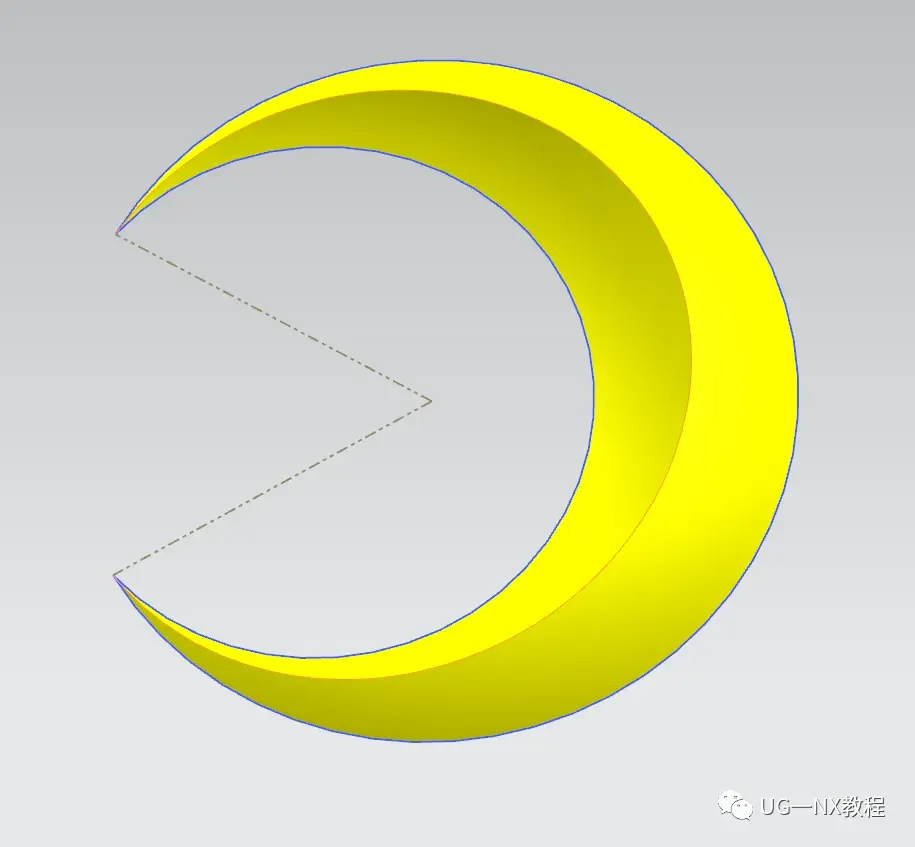

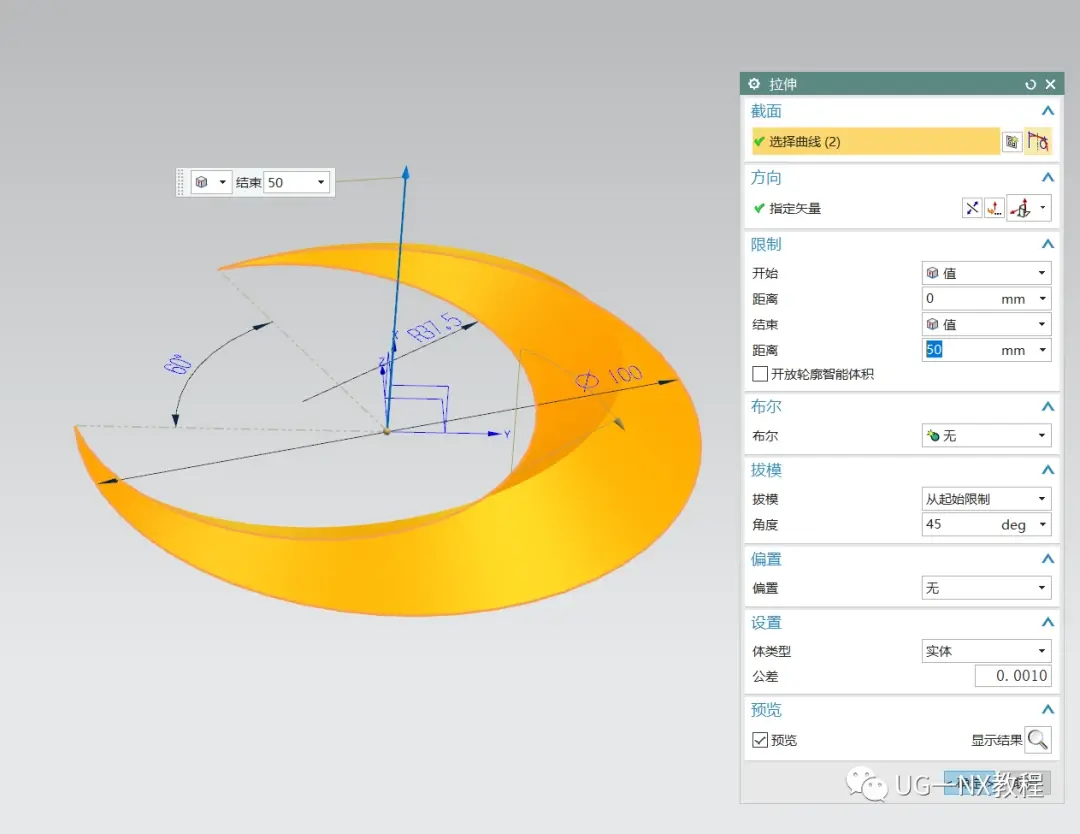

  2.拉伸草图，做45度的拔模角度。

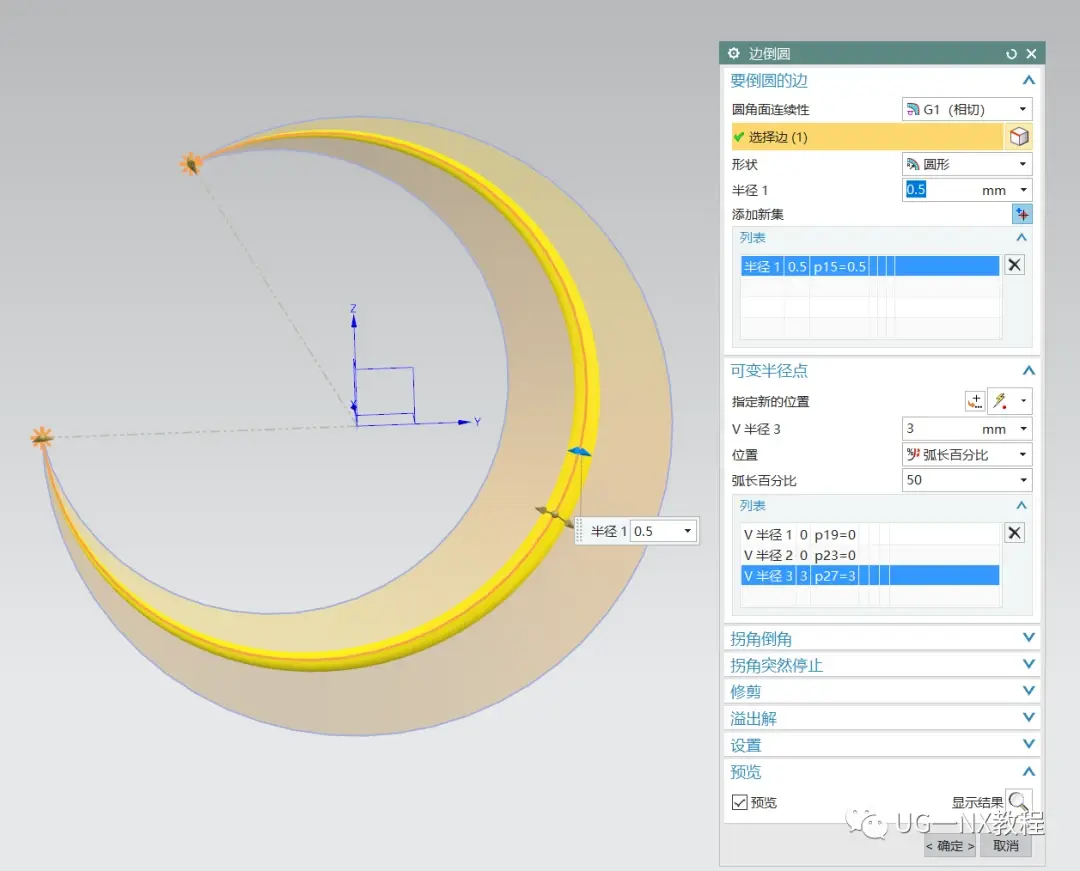

  3.倒可变半径圆角

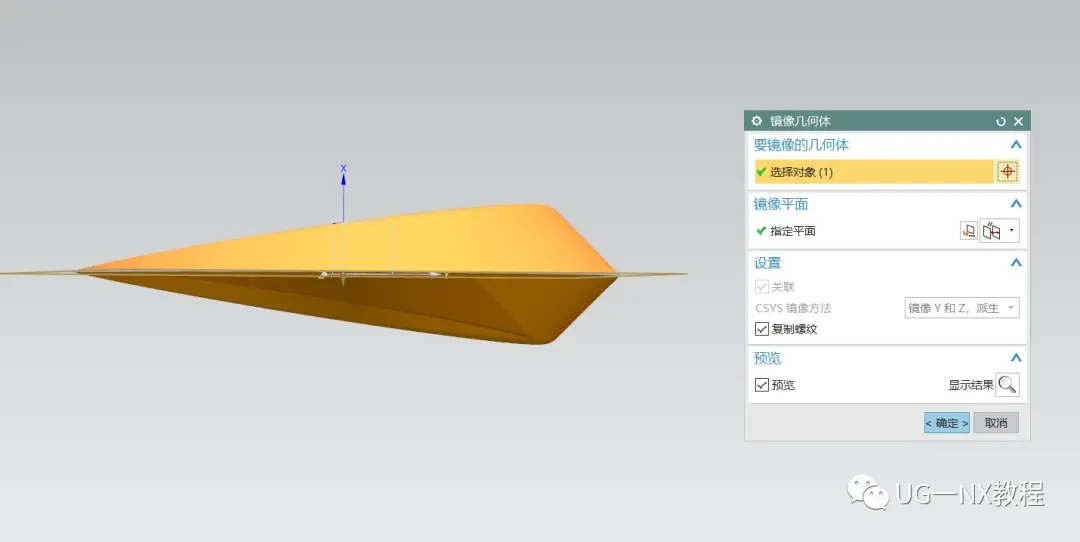

  4.接下来镜像到下方，然后求和

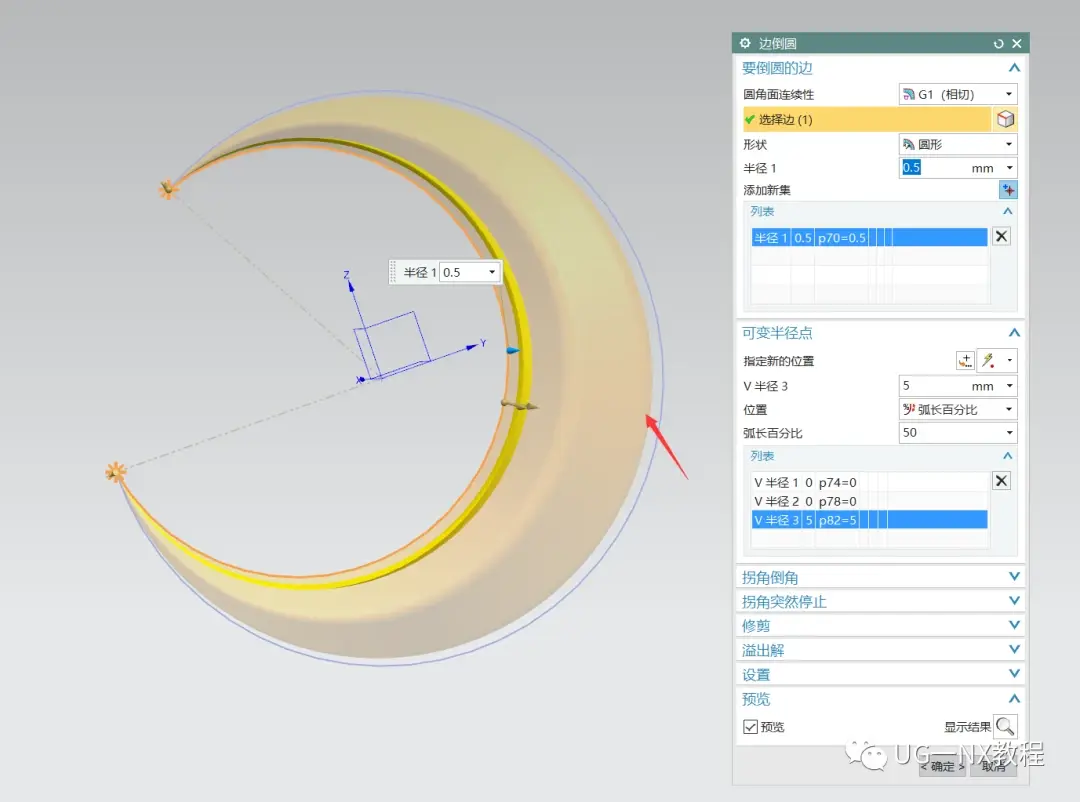

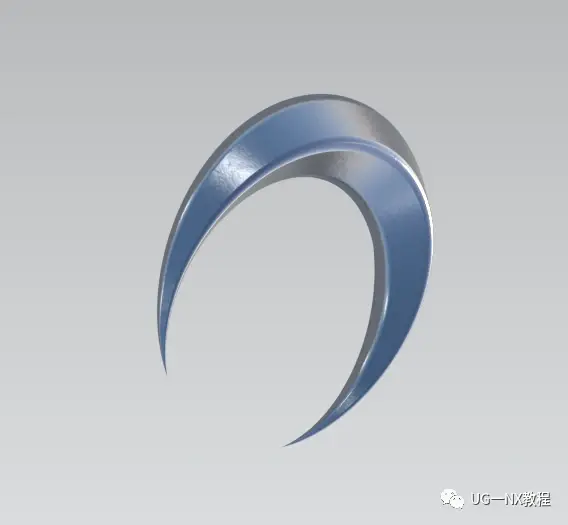

  5.再给左右两侧都倒一个可变圆角就完成了，这种直边月牙弯就完成了。

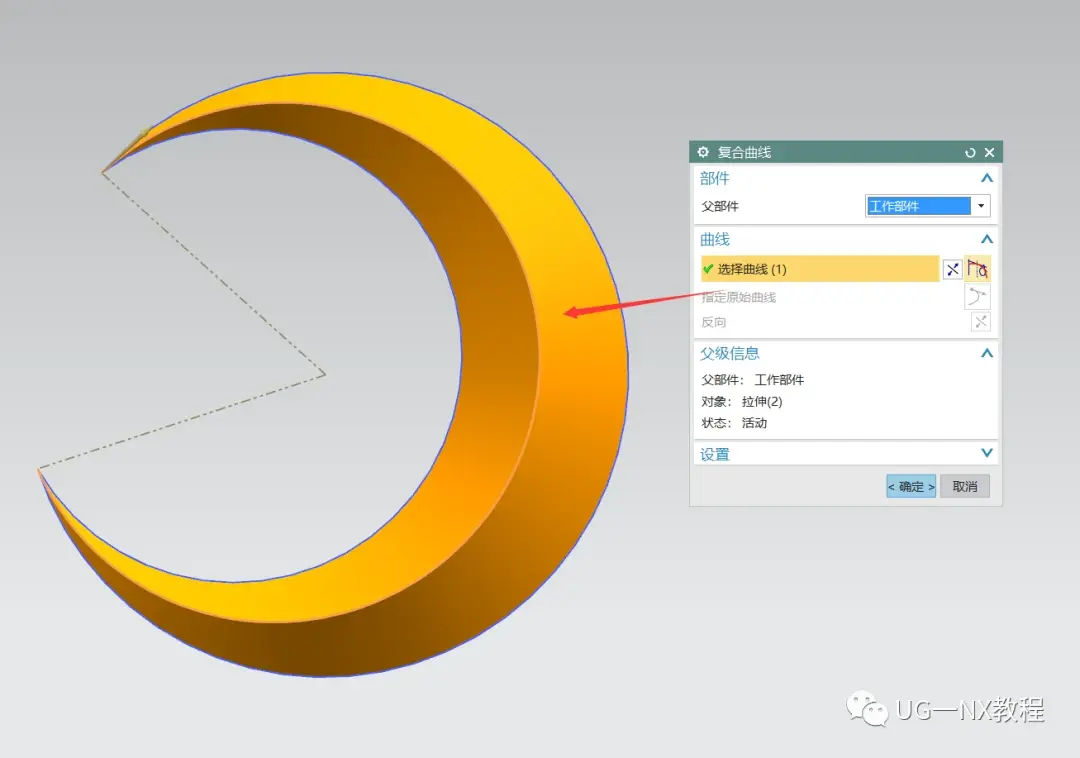

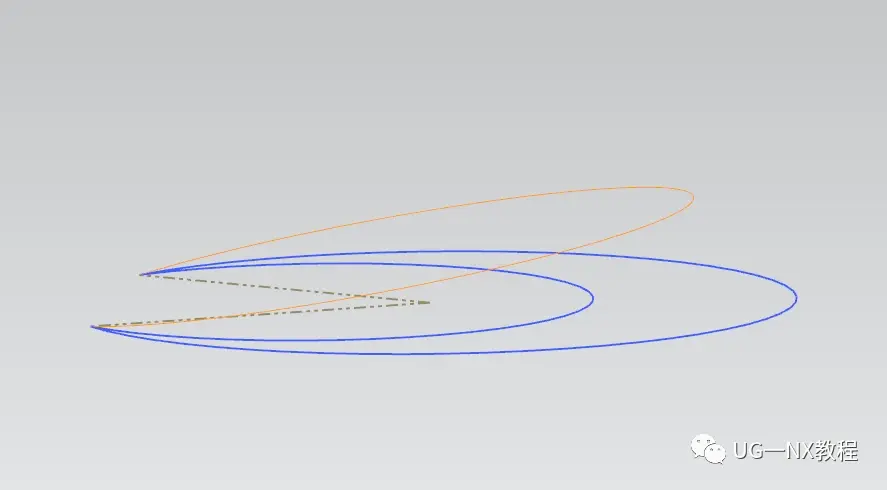

  那要做出弧度面的该如何操作呢？先回到拉伸这一步，提取拉伸边的线

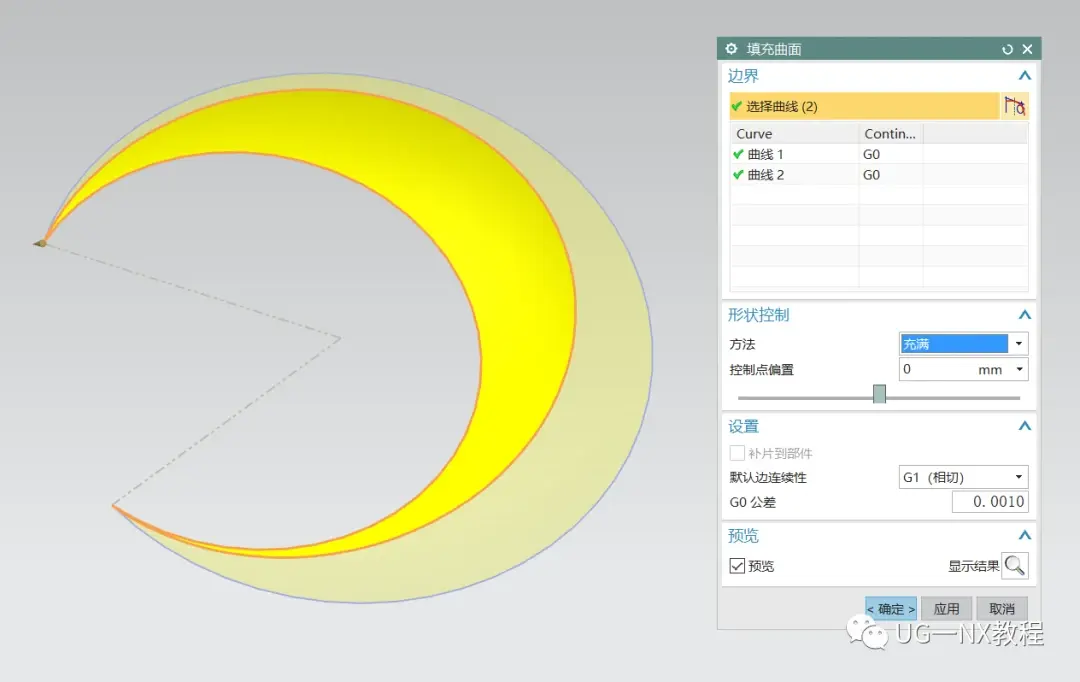

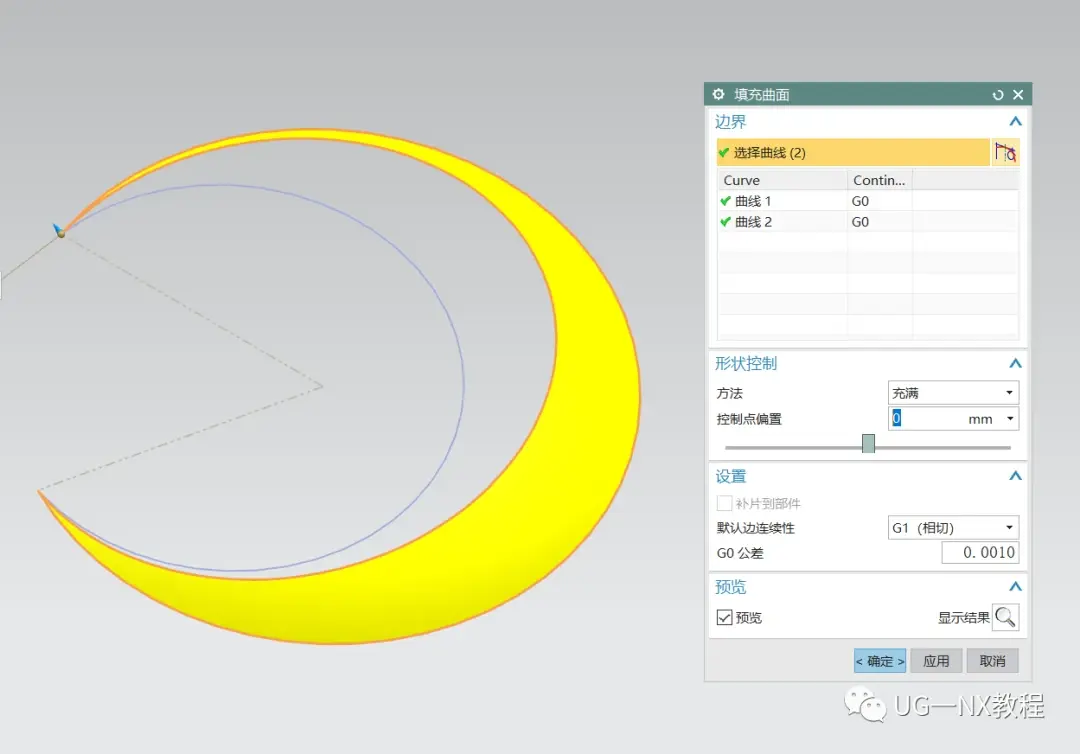

  接下来就用填充曲面快速完成就好了

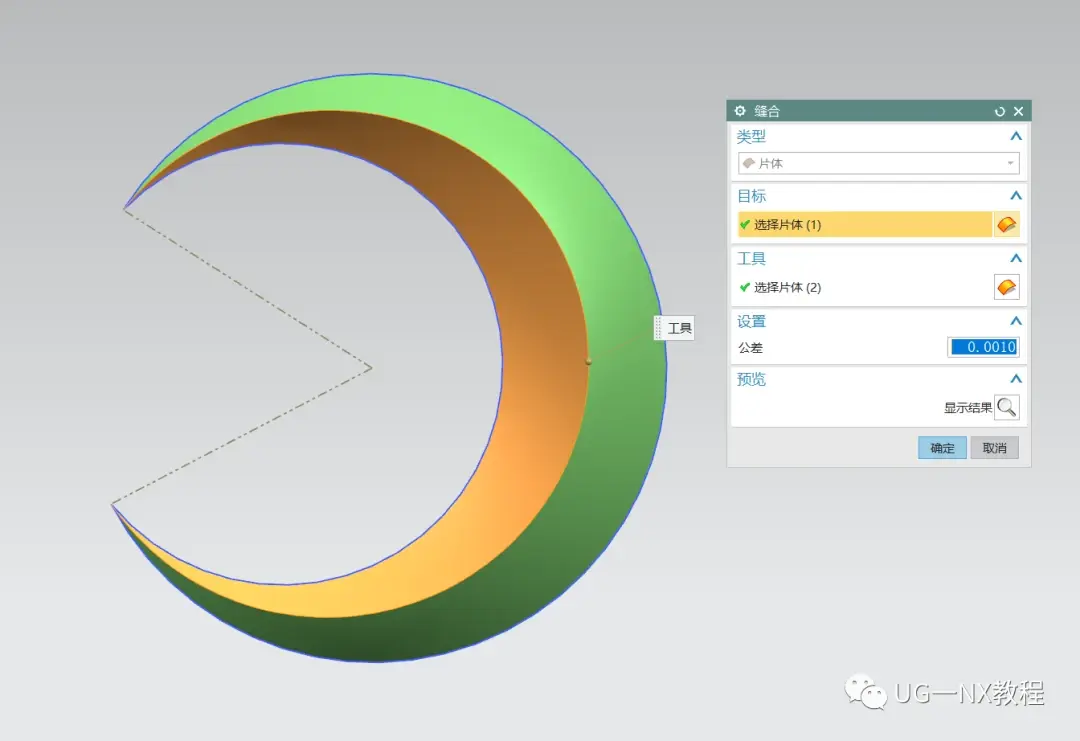

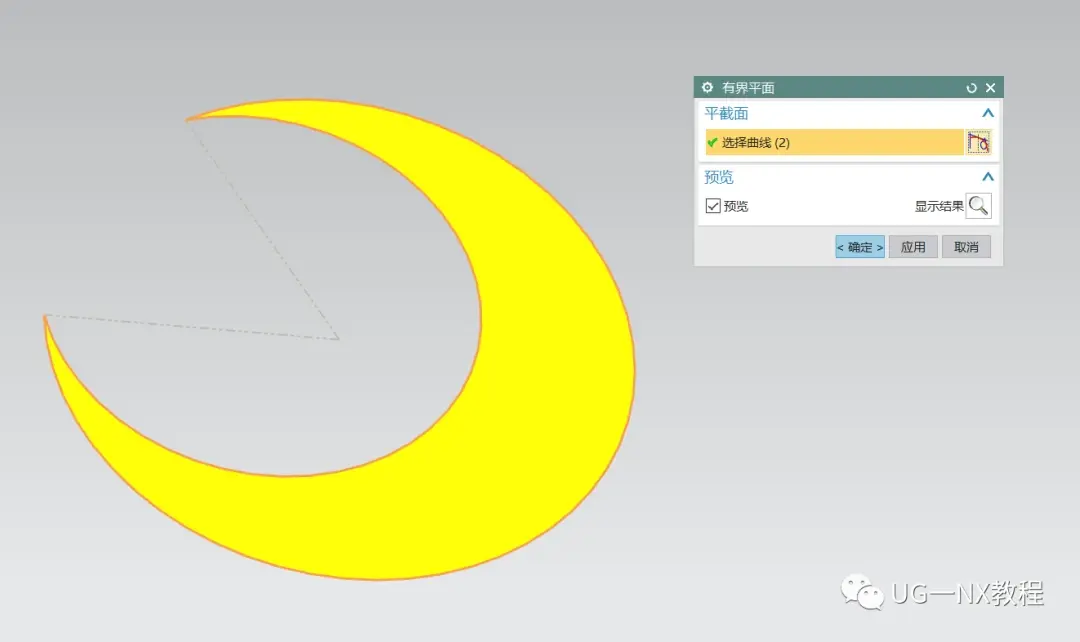

  底部做一个有界平面就能缝合成实体了

  剩下的就和之前一样的操作了
