UG/NX鸟笼模型：简易制作教程

早上公园老大爷遛鸟的必需品，一般的都是铁笼或者竹笼，今天咱们就来绘制一个鸟笼玩玩！这里做的是一个类似于铁丝网的鸟笼，主要用到的就是管道命令，来看看模型是如何绘制的吧！

建模过程：

1、首先打开UG，线绘制出鸟笼的旋转轮廓草图

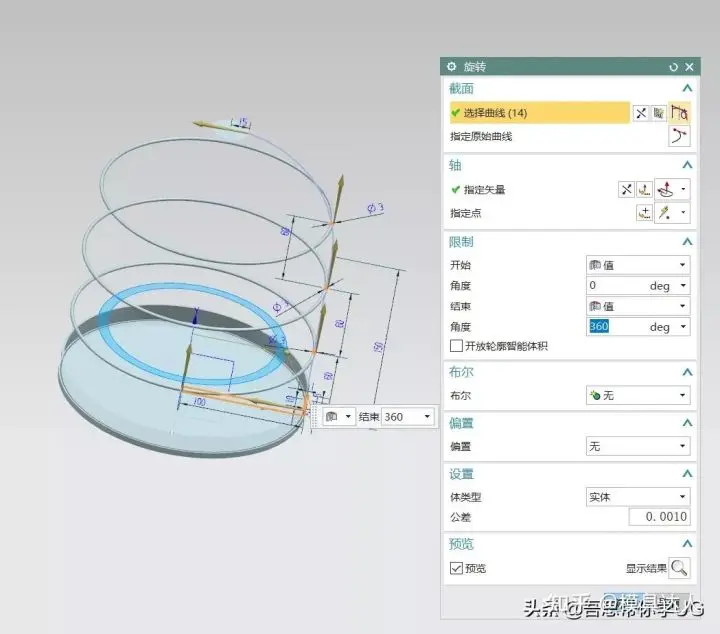

2、对草图中的一些特征进行旋转，旋转的线条有底部，中间的圆以及最上方的直线

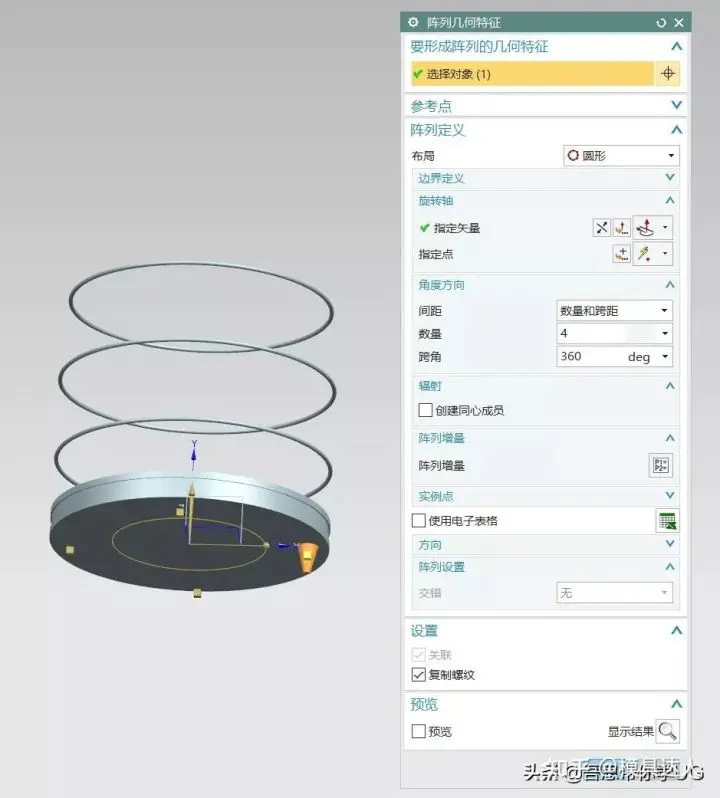

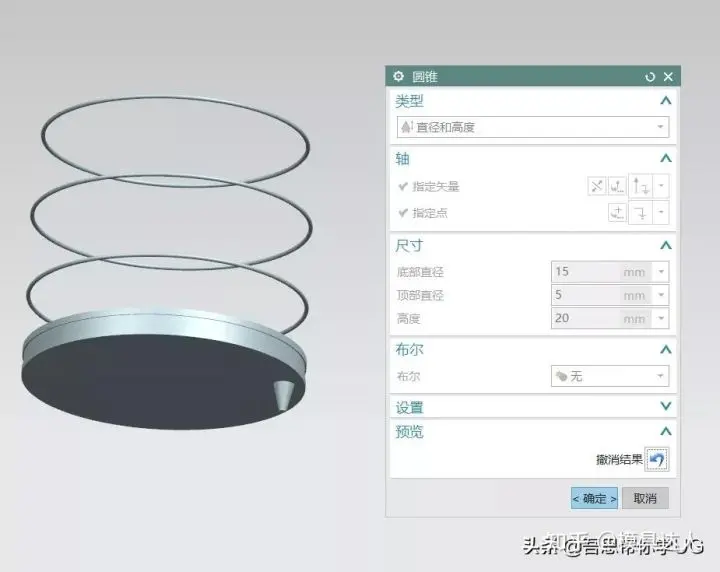

3、鸟笼的底座位置还要再插入一个圆锥做支撑用的脚，圆形阵列一圈做4个

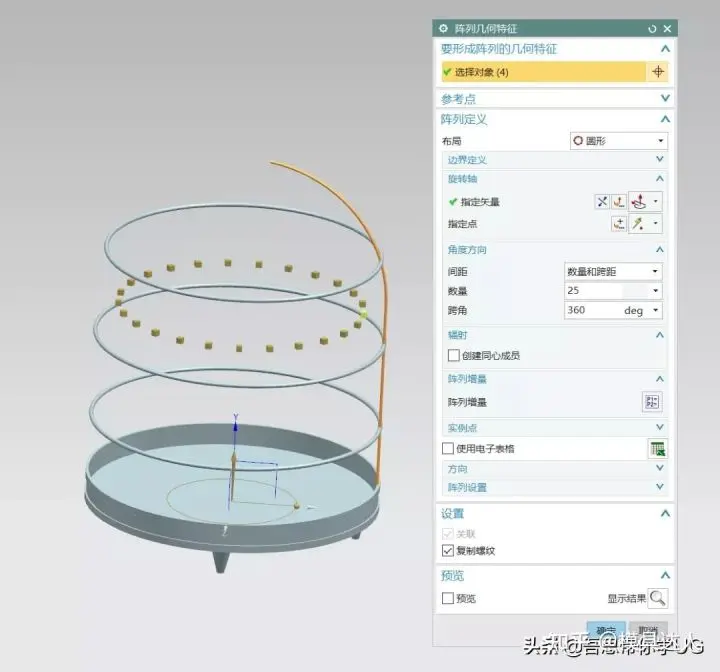

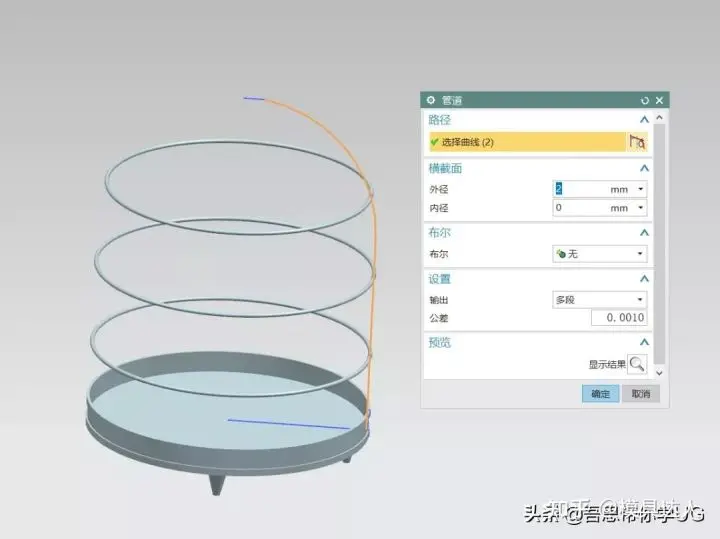

4、再给草图1的弧线做一个2mm的管道，同样的也是圆形阵列，一圈做25个。

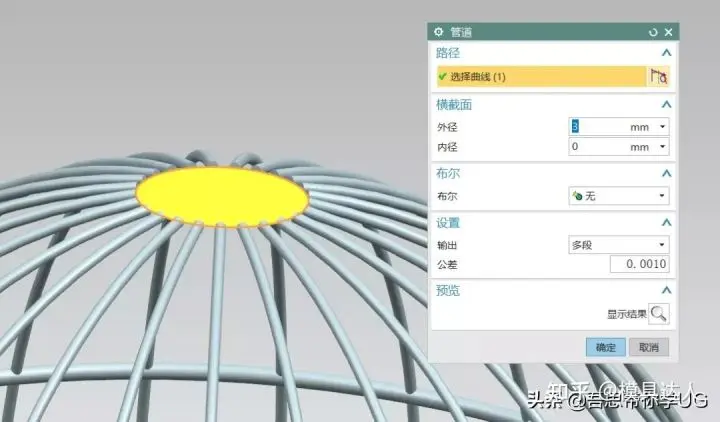

5、还记得之前步骤2旋转顶部生产的片体吗？用片体的边再做一个管道

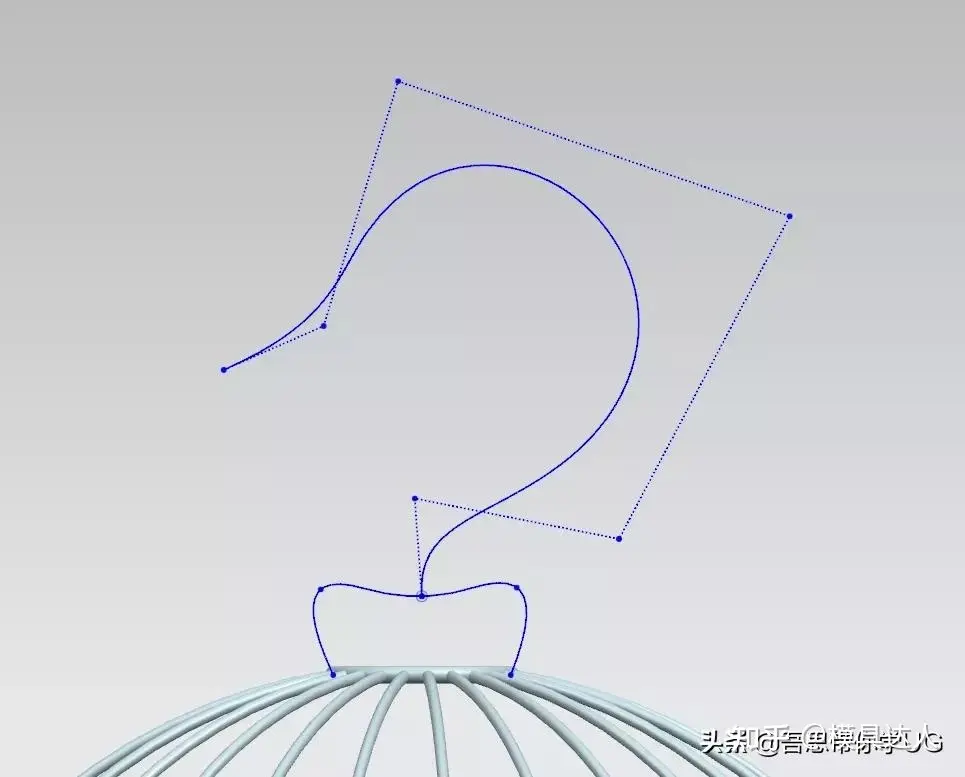

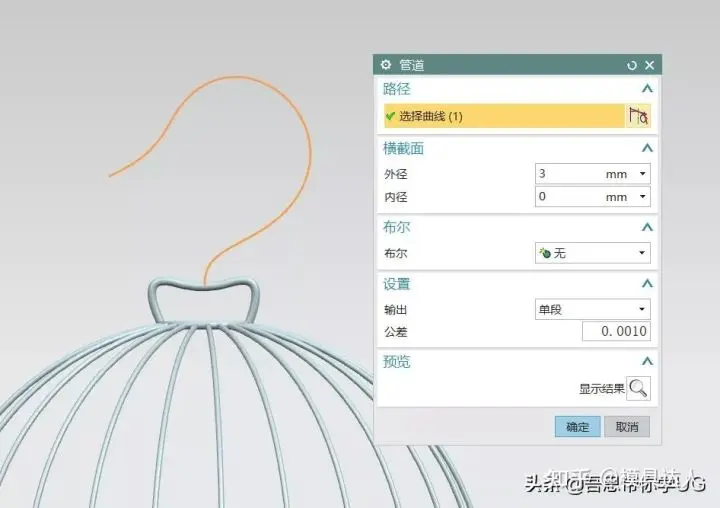

6、绘制一个顶部钩子的轮廓草图，同样的也是做管道

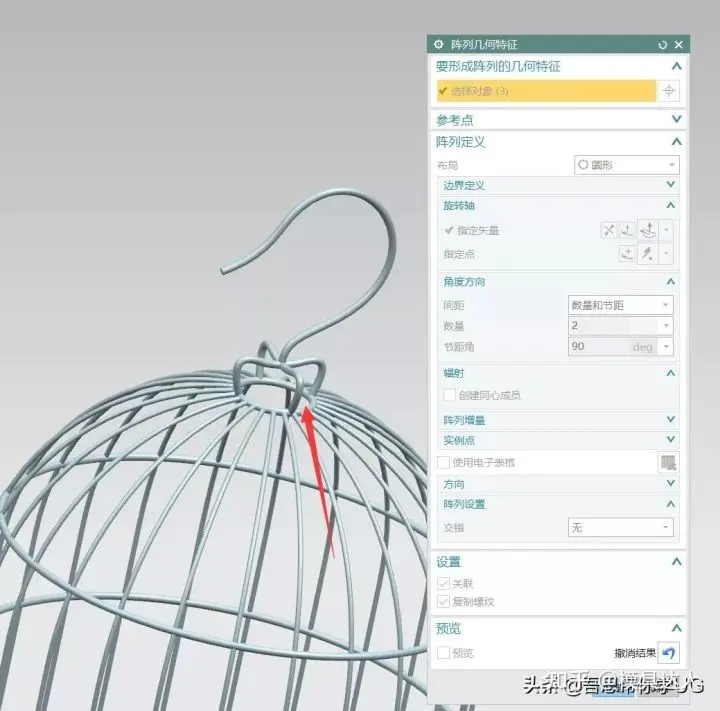

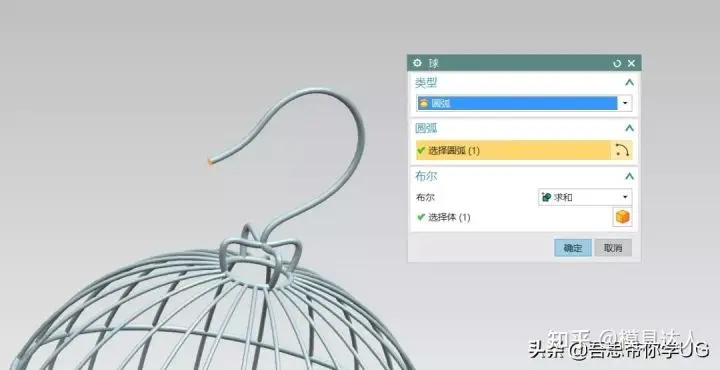

7、钩子下方的连接管道可以阵列一份，然后在钩子的端点处再插入一个球体

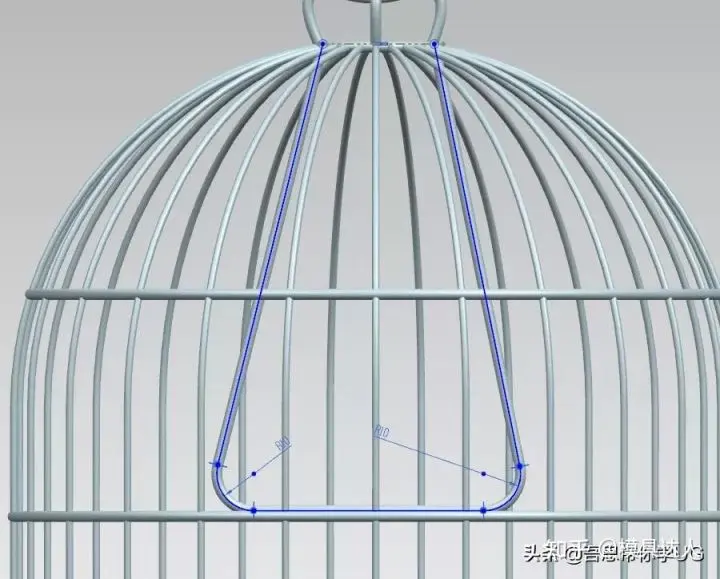

8、然后继续绘制草图，做管道，这样鸟的落脚杆就做出来啦

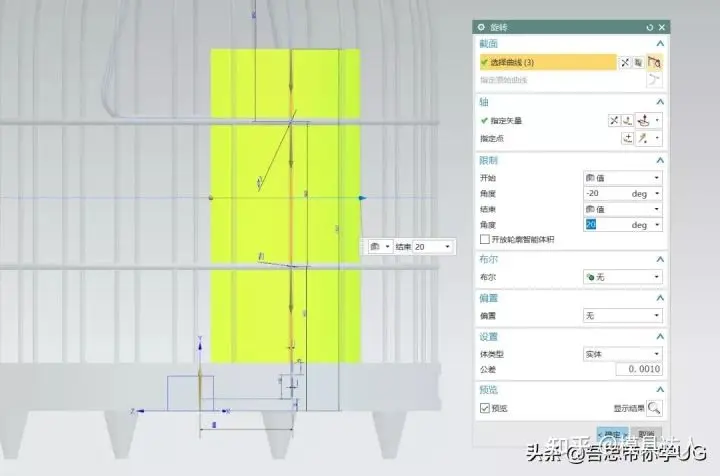

9、再次选中草图1中笼子的轮廓线，对称20度做成片体。

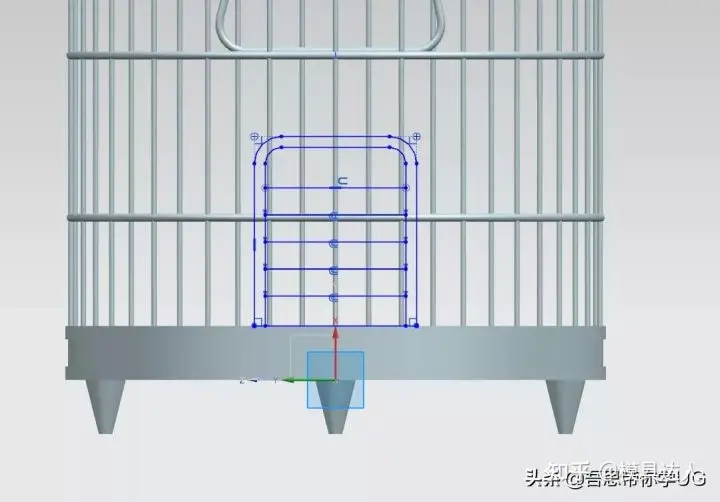

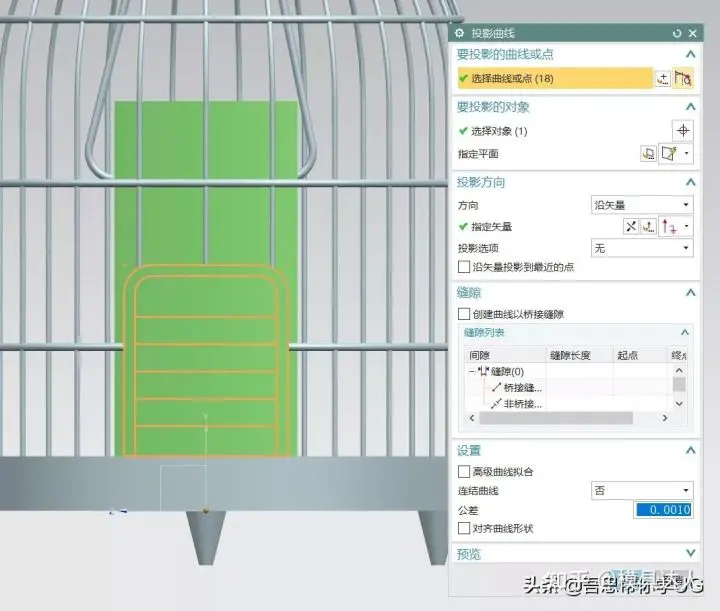

10、在对应平面处绘制出铁门的草图样式，投影到旋转出的片体上

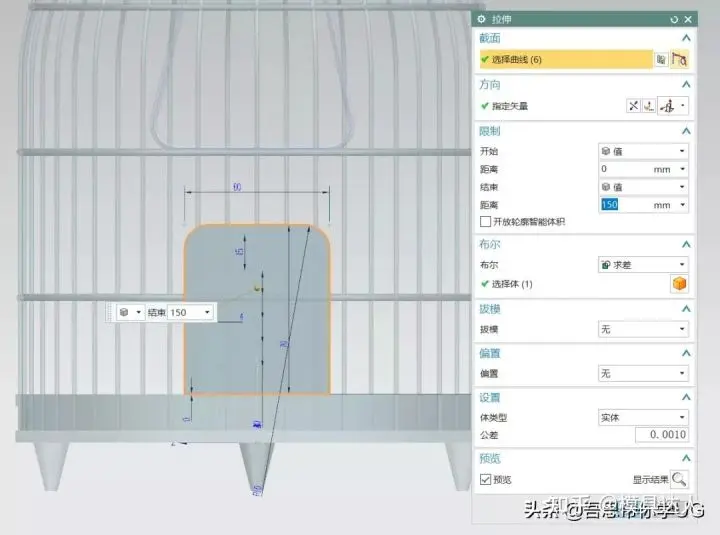

11、拉伸铁门的外部轮廓线求差

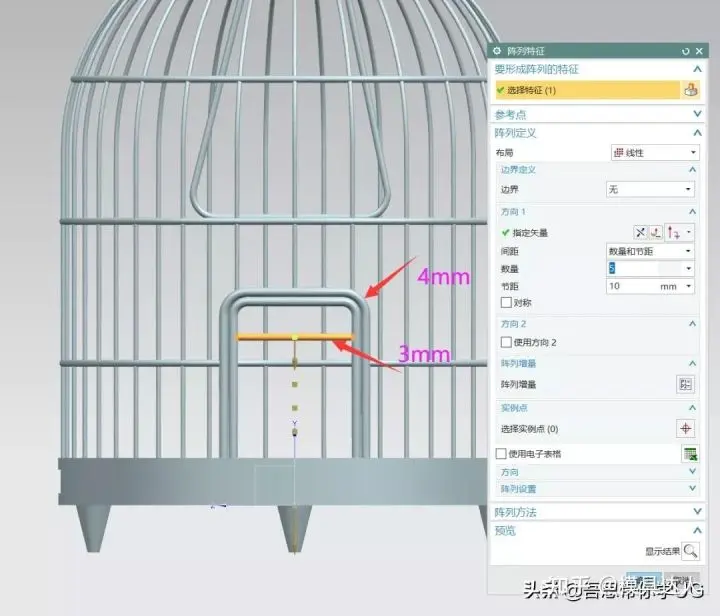

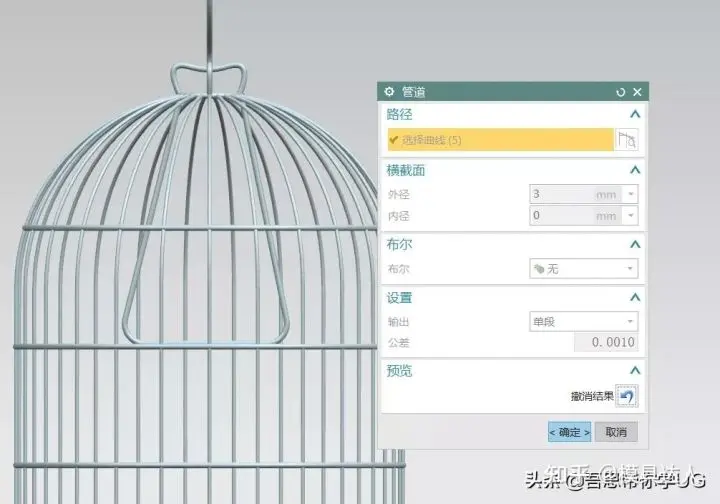

12、同样的做出管道，把门上的栏杆阵列一下。

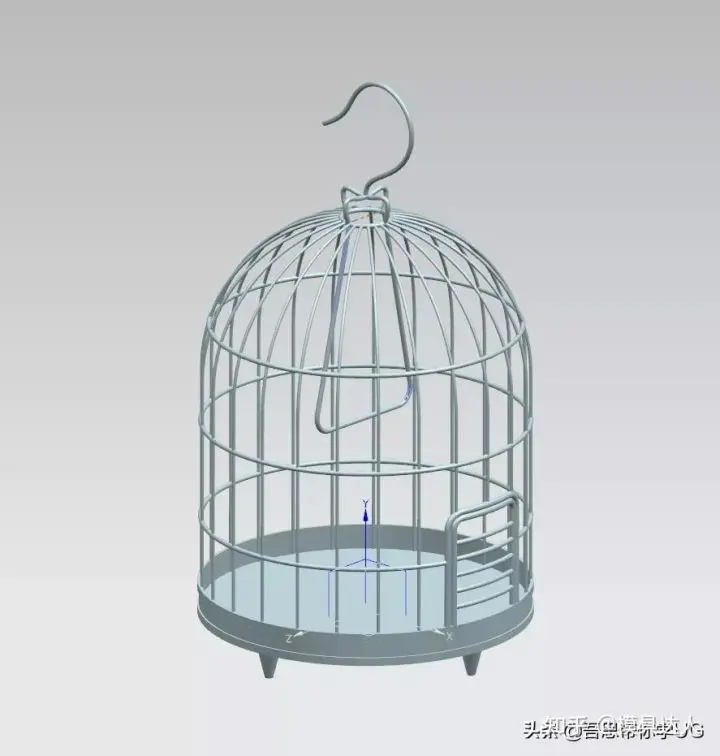

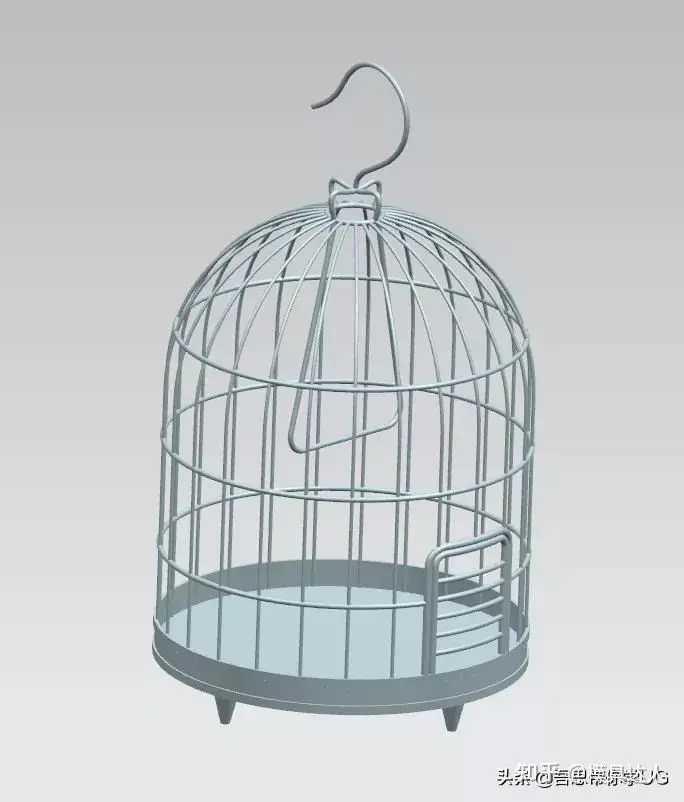

最后就是整体求和，要是大家感兴趣或者时间充裕的话，还可以自己加点机械结构做的更加逼真一点，也不是多难的事儿刚好可以练手玩玩。
