UG NX工程板模具制作教程

　　UG 工程图模板，有的制造业小伙伴喜欢用AUTOcad来做2d工程图，这种办法不是不可，只不过已经是过期的作业形式了。现在制造业中盛行的是全3d作业形式，产品设计-模具设计-工程图-数控程序，用一个UG悉数搞定，既能进步作业效率，又能提高整体产品的管控和体系化办理。

　　NX 包括了世界上更强大、最广泛的产品设计应用模块。 NX 具有高性能的机械设计和制图功能，为制造设计提供了高性能和灵活性，以满足客户设计任何复杂产品的需要。 NX 优于通用的设计工具，具有专业的管路和线路设计系统、钣金模块、专用塑料件设计模块和其他行业设计所需的专业应用程序。

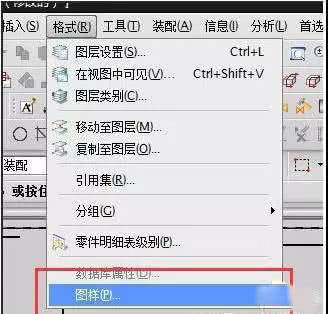

一、图样调用办法

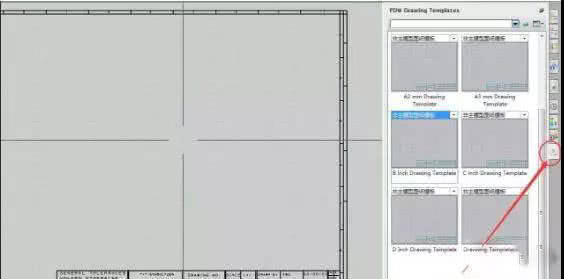

二、制图模板栏调用模板，缺点是调用模板发方式是用安装形式来调用的，这就意味着在出工程图时，需要生成额定的prt文件组件。

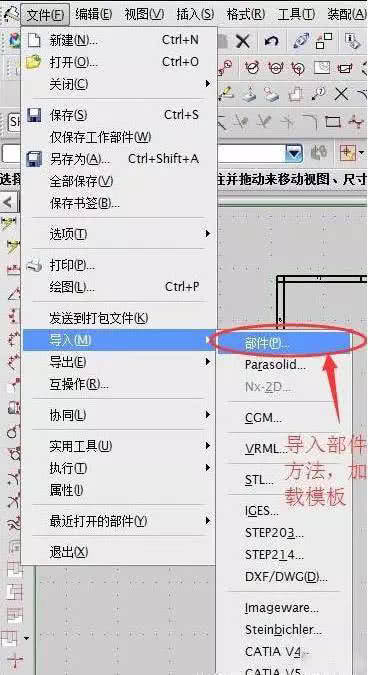

三、导入部件办法来调用模板，进入制图模块后就能够直接把模板文件来导入就好了。缺点是每次出工程图都要手动来挑选模板文件加载进来，效率不高，而且非常繁琐。要多点好几下鼠标，而且还要记取你的模板文件在什么地方，各个版别之间因为prt文件版别不同，不能通用。

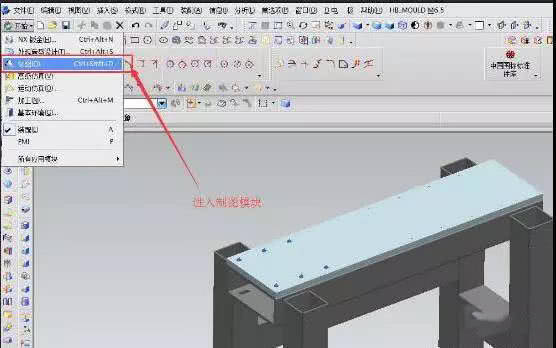

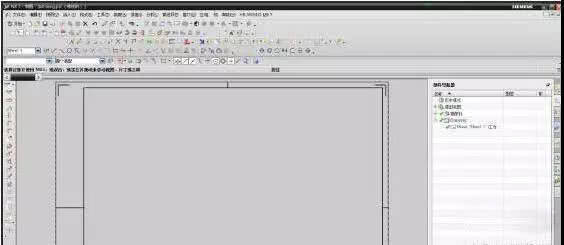

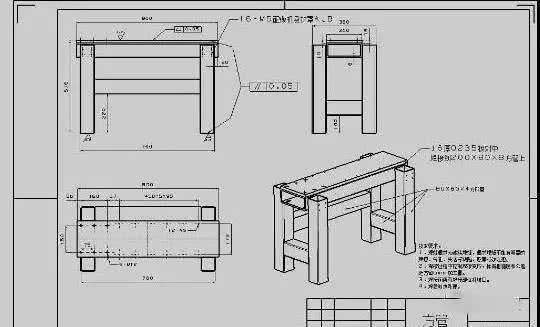

四、可以自己先制造一个模板文件，办法是新建空的prt文件，进入制图模块把dxf格局的图纸导入。至于这个dxf格局图纸哪里来的，能够自己根据公司要求自己用cad做图框，也能够在网络上下载国标版别的图框。接着保存我们的prt文件，这个prt文件便是我们所需要的工程图模板了。

五、安装工程图模板，可采用的办法是替换掉体系默许的工程图模板。不是在制图模板栏那里的，是在新建工程图时弹出来的对话框中让挑选的模板。他的体系默许路径是：UGIITEMPLATESA4-Views-sheet-template.prt。后面的这个文件名便是体系默许的A4横向图纸的模板，要做的是把自己制造的模板改名成它并替换掉体系默许的模板。

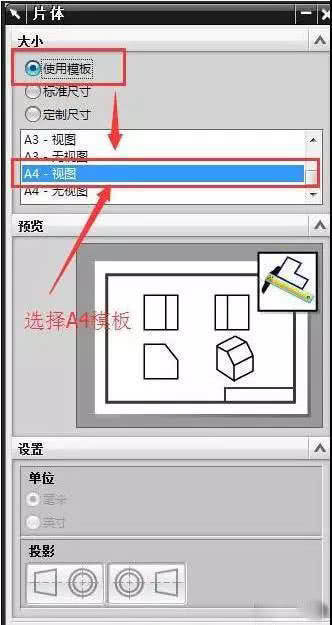

六、调用办法就超级简略了，在新建工程图之后，弹出的对话框中挑选模板，然后挑选A4横向的模板就能够了。
