UG/NX创意建模：王冠制作教程

今天我们来用UG绘制一个皇冠，和上次那个皇冠有所区别，上一篇的文章点击UG NX绘制一个玩具皇冠，尺寸都告诉大家了，可以跟着完成这个模型哦。

建模过程：

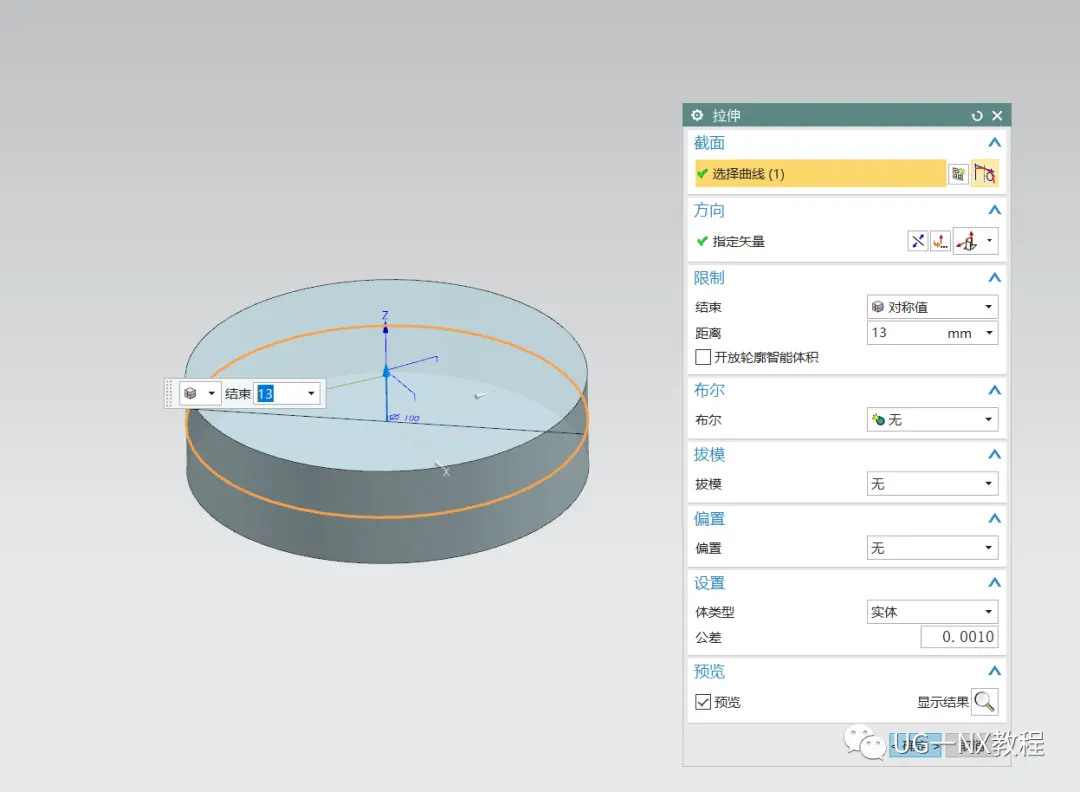

1、打开UG，在XY平面绘制直径为100圆拉伸13mm

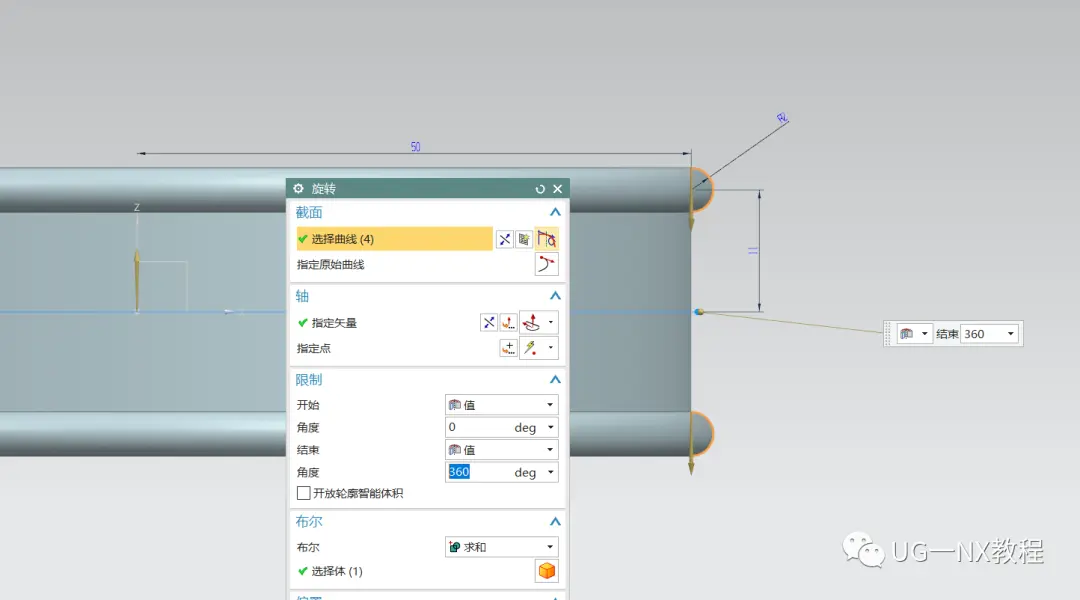

2、在XZ平面绘制两个直径为2的半圆，进行旋转

3、继续在XZ平面绘制两个直径为10和14的圆，拉伸

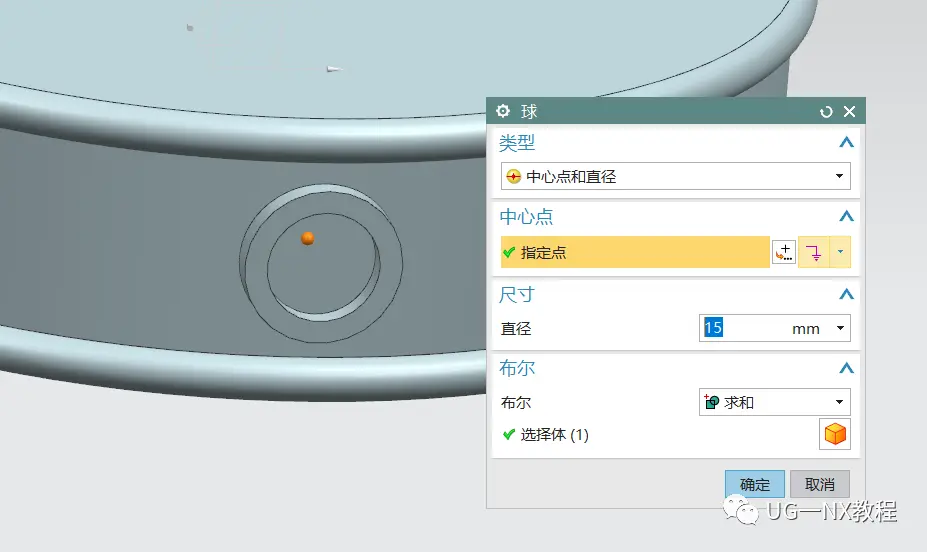

4、在圆心处插入一个直径为15的球体

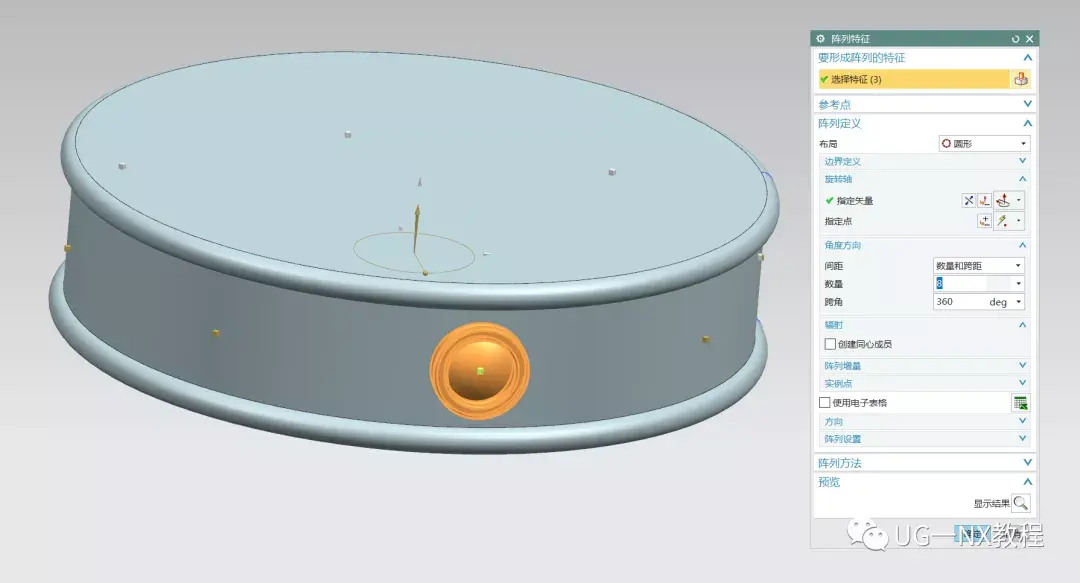

5、倒圆角后进行圆形阵列，数量为6

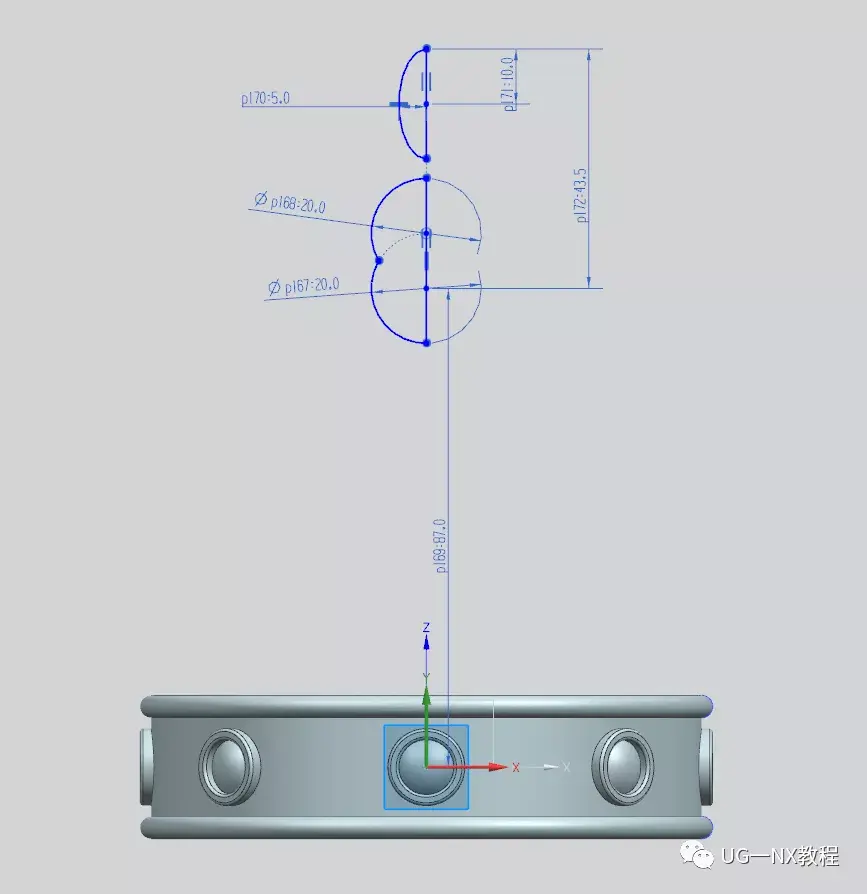

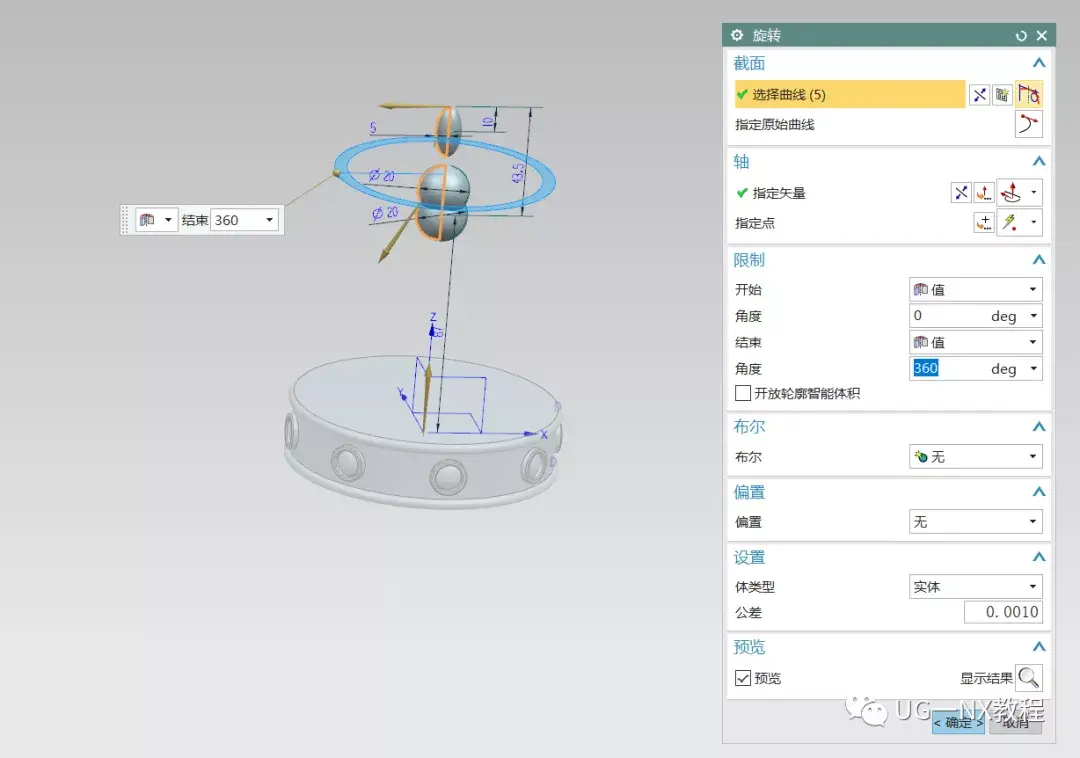

6、在XZ平面上继续绘制草图，进行旋转

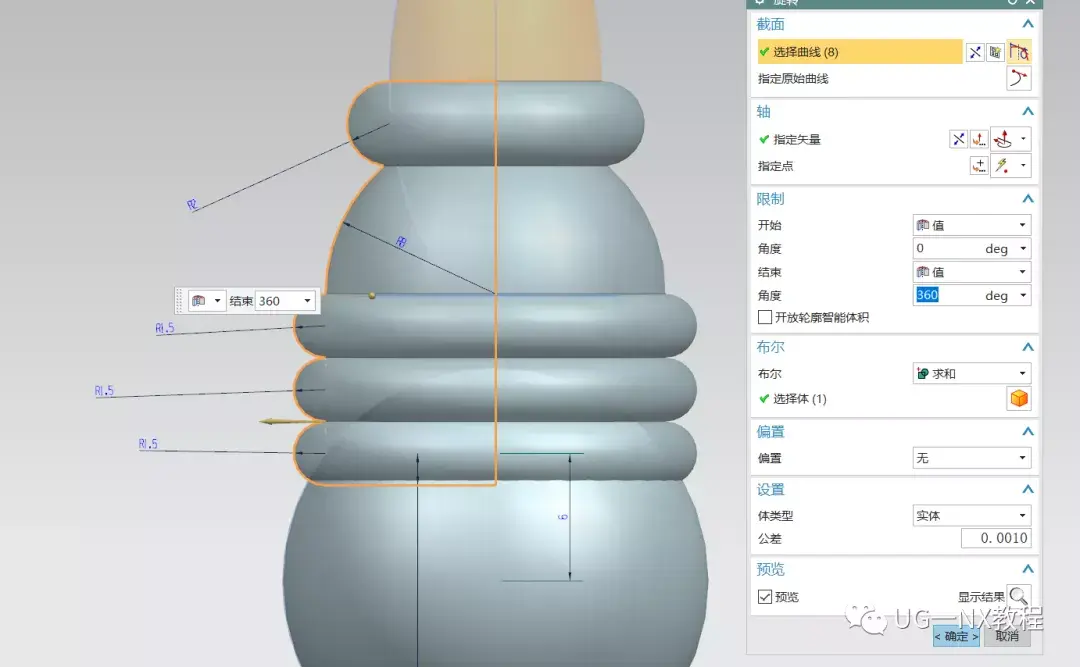

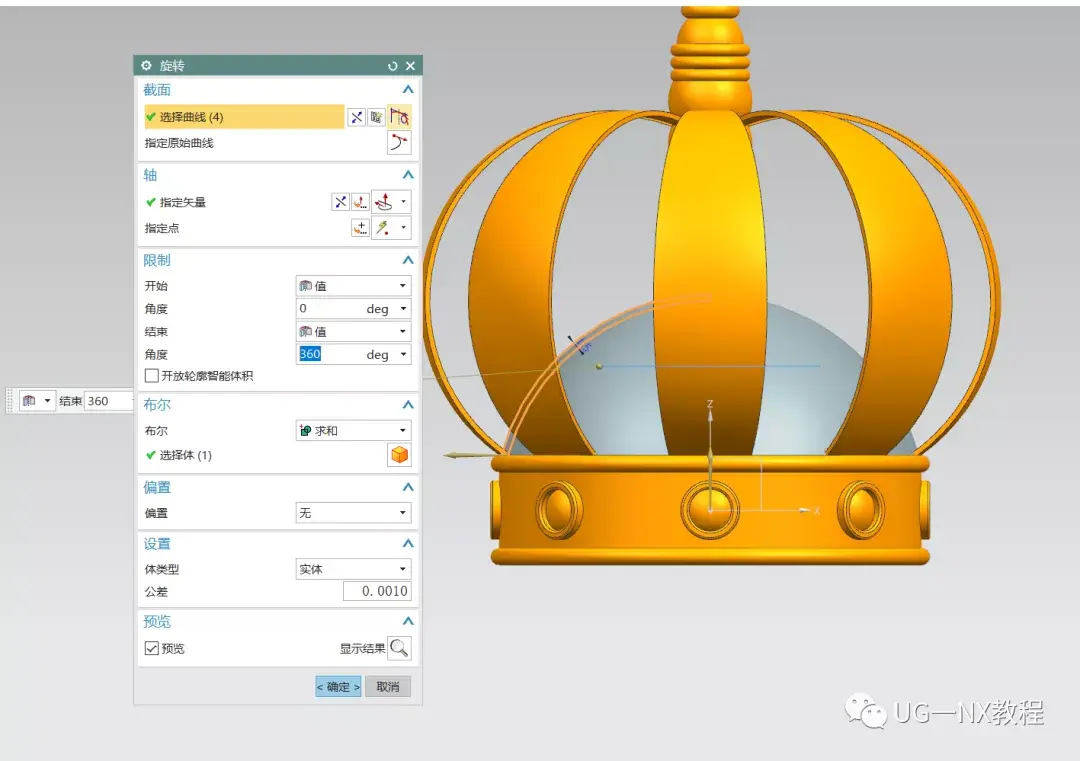

7、继续绘制草图旋转，并求和

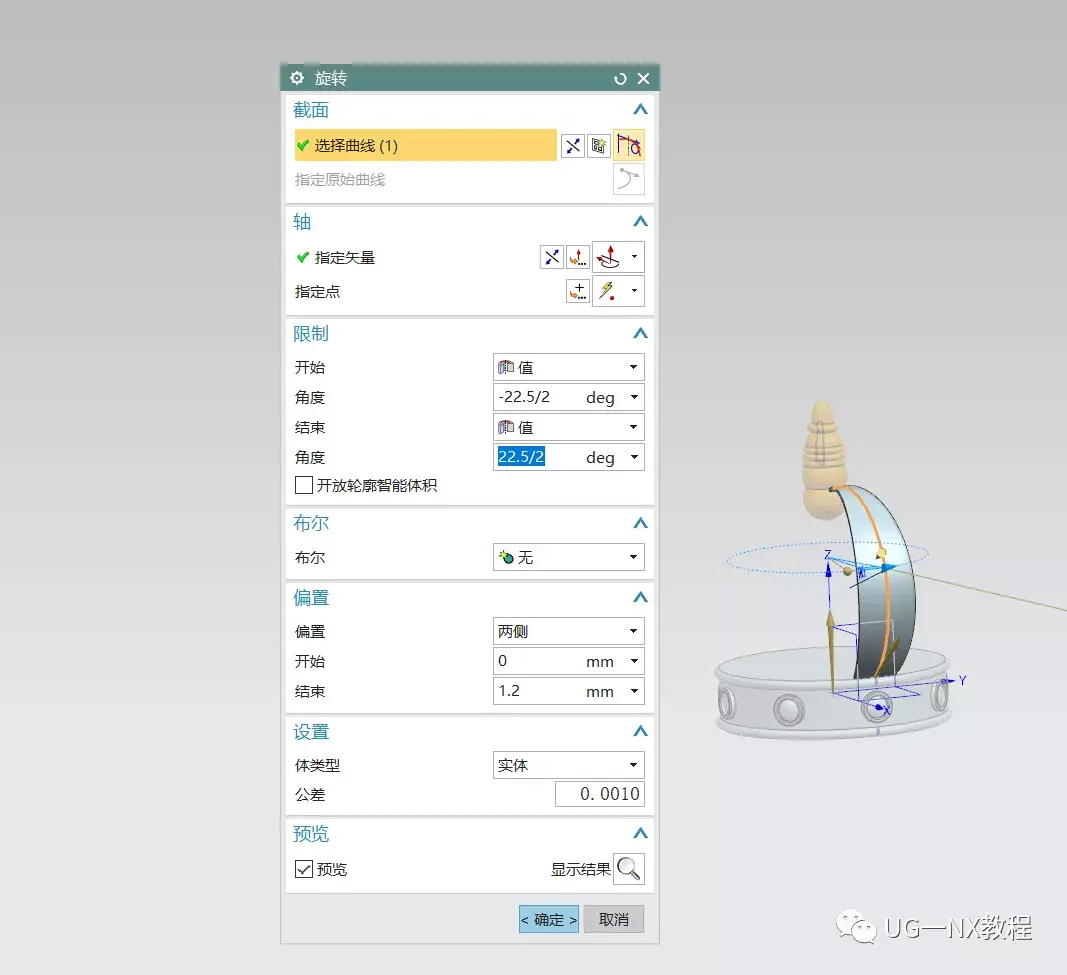

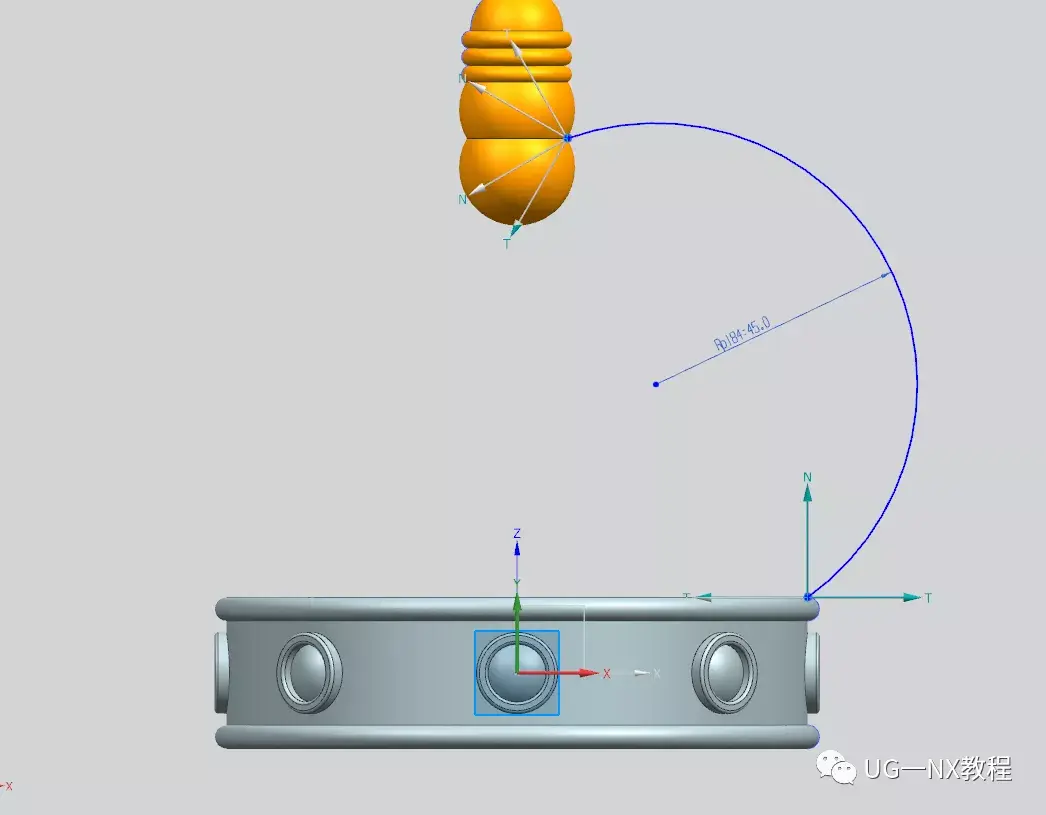

8、绘制草图圆弧，进行对称旋转

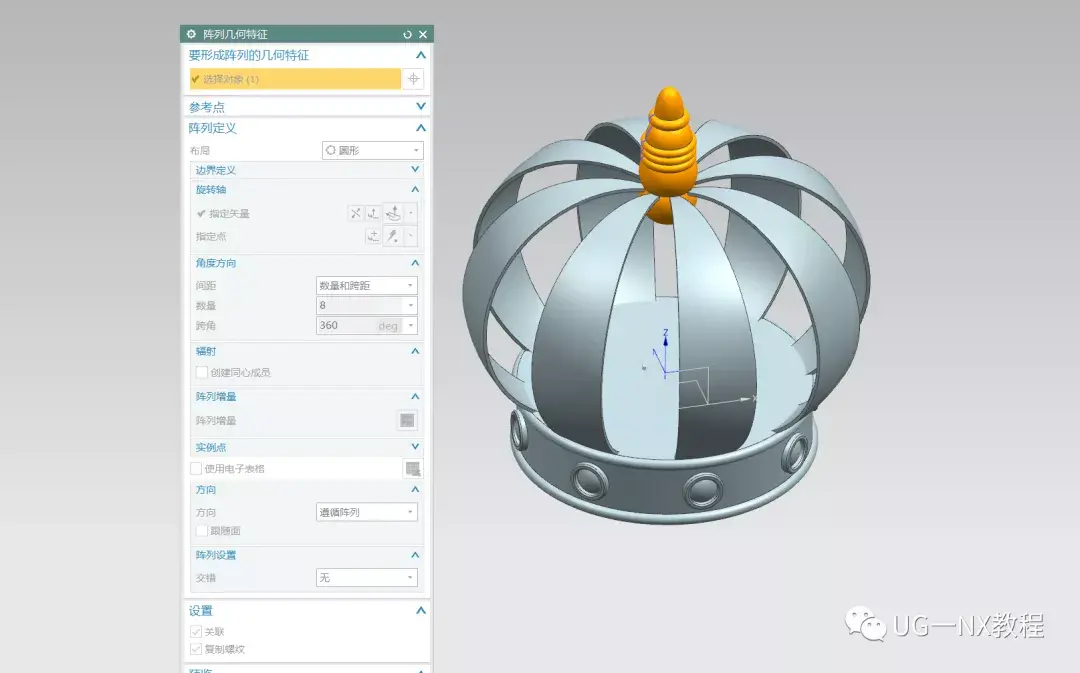

9、圆形阵列

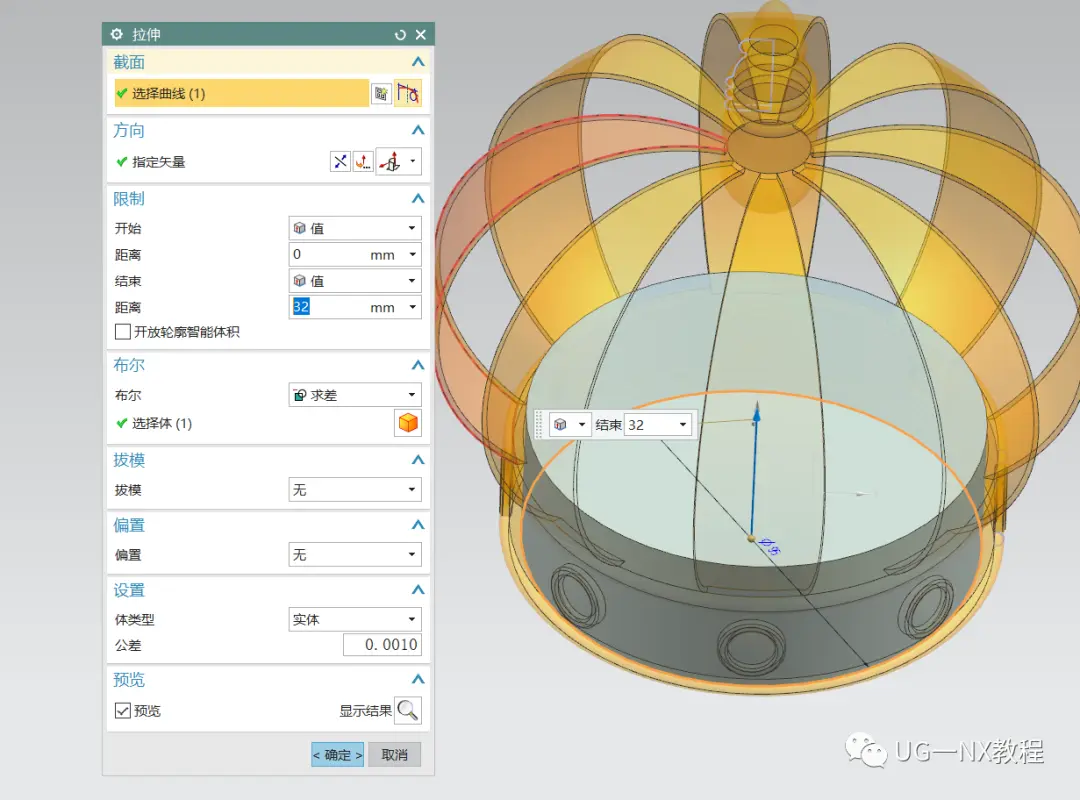

10.拉伸一个直径为95的圆柱求差

11、绘制两段圆弧旋转

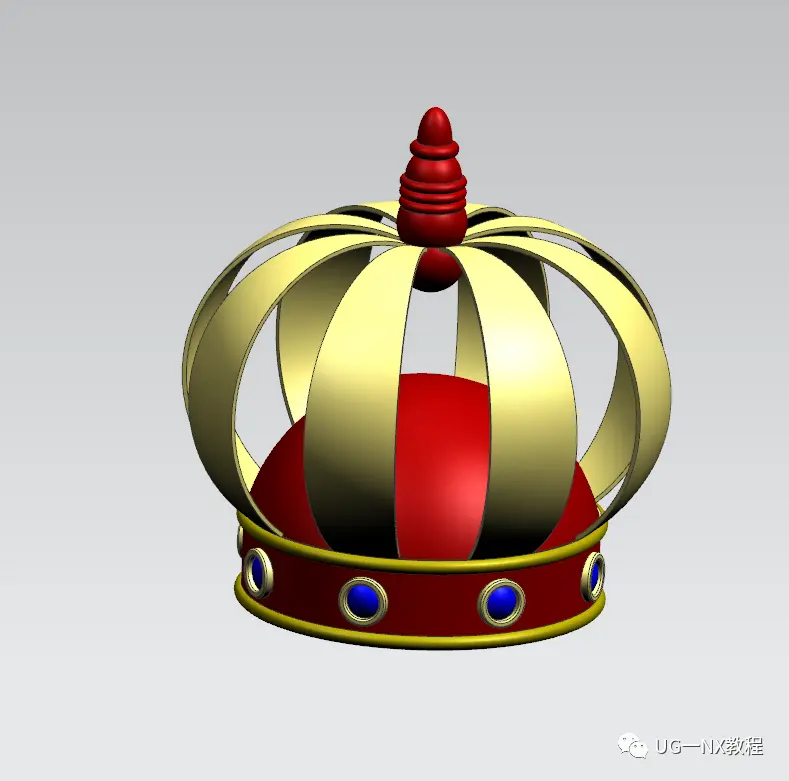

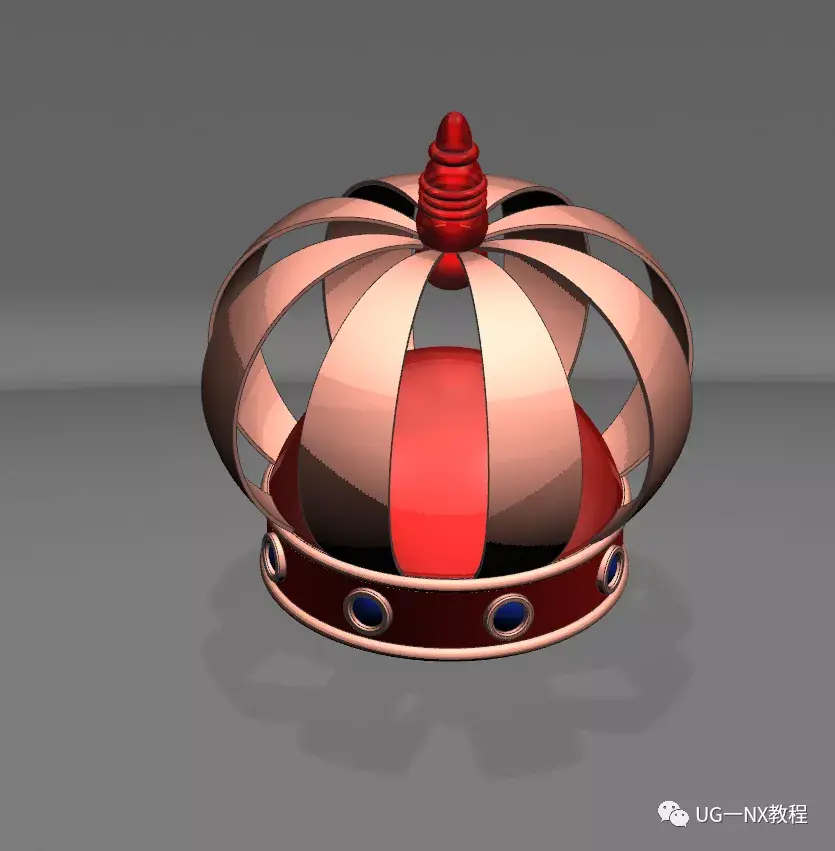

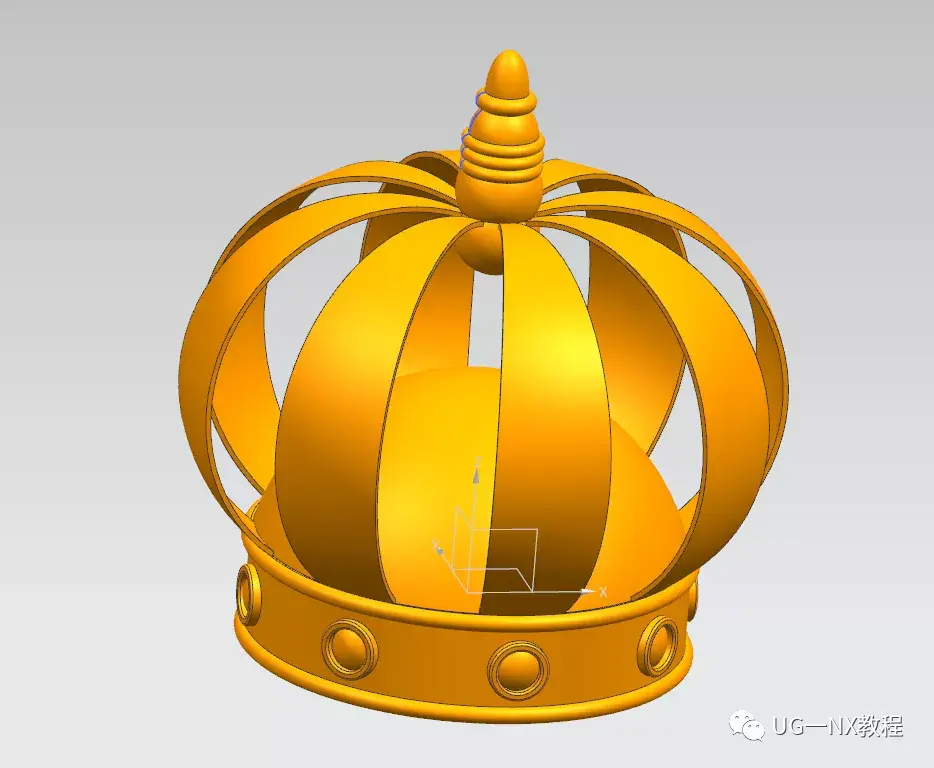

完成，渲染下

是不是也是非常简单呢？像这类规则的模型其实做起来都不是很难，只要把建模的思路理清楚之后做起来其实非常快的，小伙伴们可以开动脑筋做做其他东西哦！
