UG/NX创意建模：冰淇淋甜筒模型制作

在一些冰淇淋店铺门口，能看到巨大的甜筒模型，这种模型如何造型?今天我们就来建模一个冰淇淋模型，来看看绘制方法吧！

建模过程：

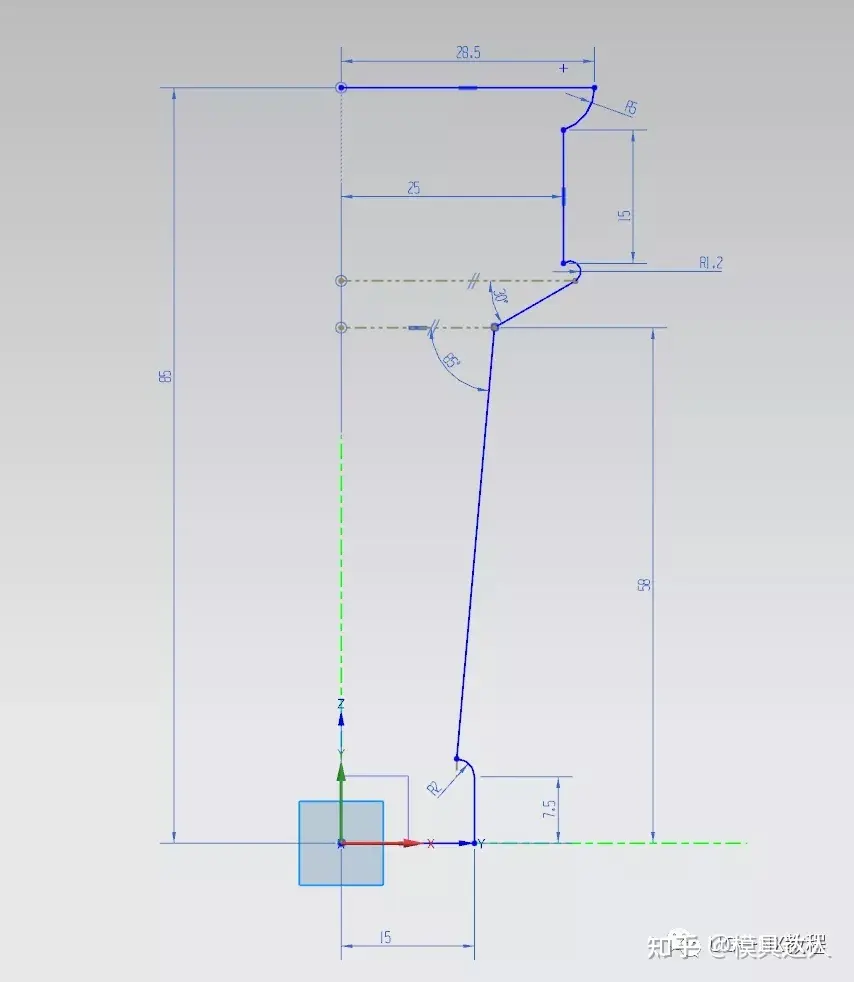

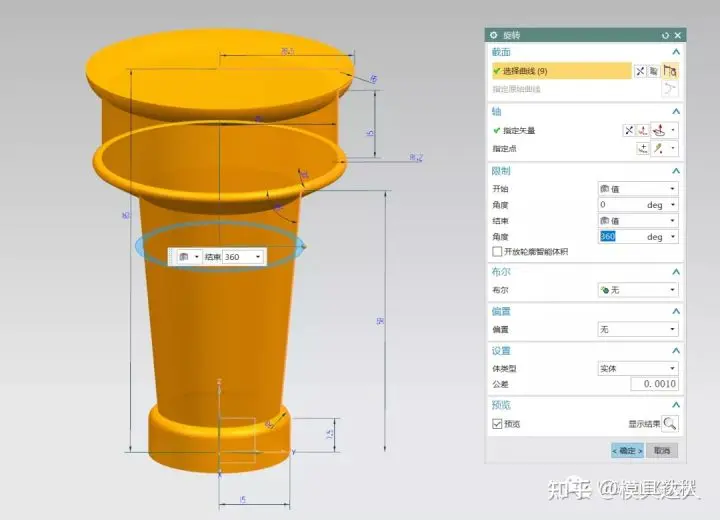

1.打开UG，在YZ平面绘制草图甜筒的轮廓，然后进行旋转

2.移除面抽壳2毫米

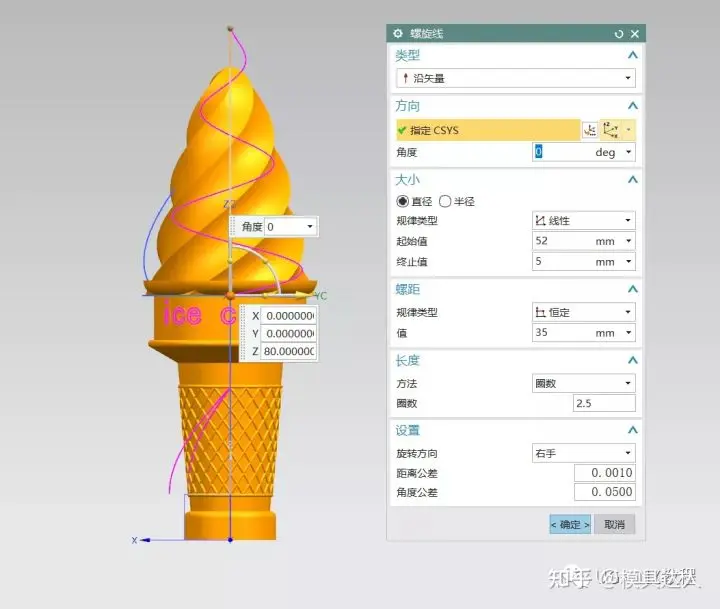

3.插入一根螺旋线

4.把螺旋线投影到柱面上，然后以XZ平面镜像投影后的线

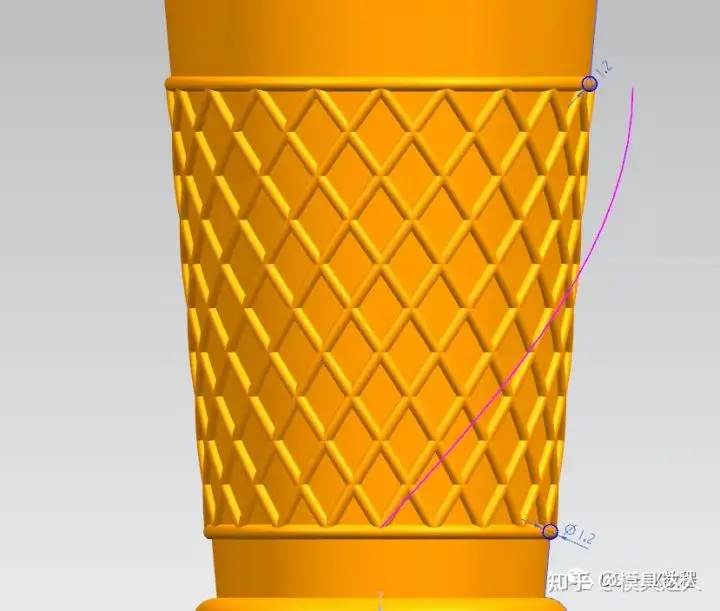

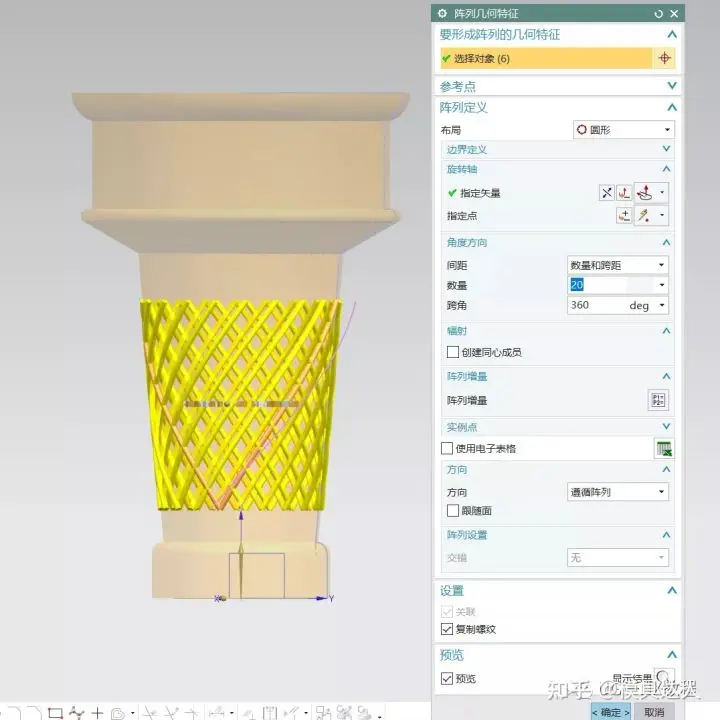

5.对两根投影后的线做管道，然后阵列一圈

6.然后在YZ平面绘制两个小圆，旋转360度

7.拉伸面的边后，在侧面加入文本

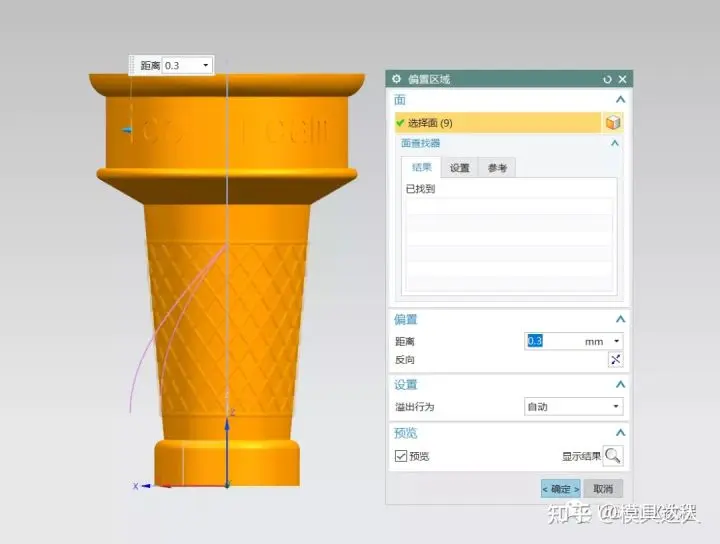

8.分割面分割文本后就能使用偏置区域向外偏置了

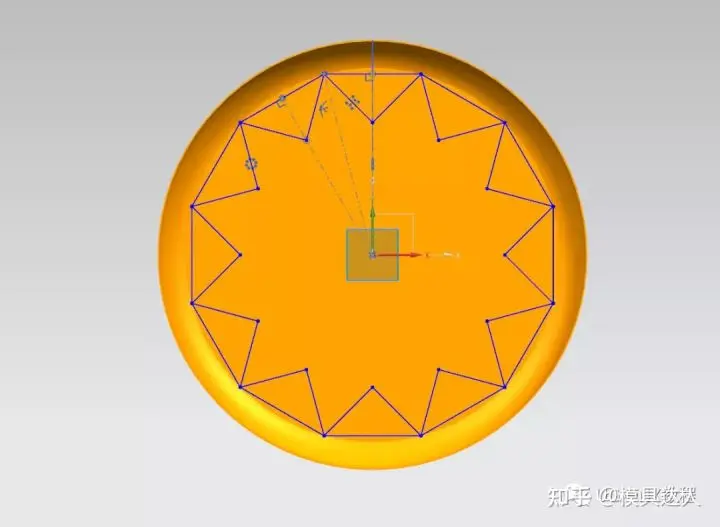

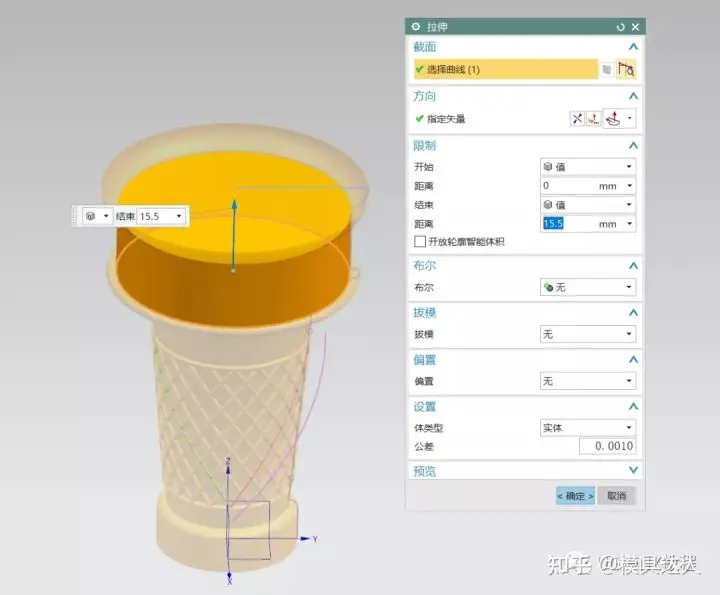

9.求和甜筒蛋卷部分后，开始绘制冰淇淋雪顶，在拉伸面上绘制草图12边形。

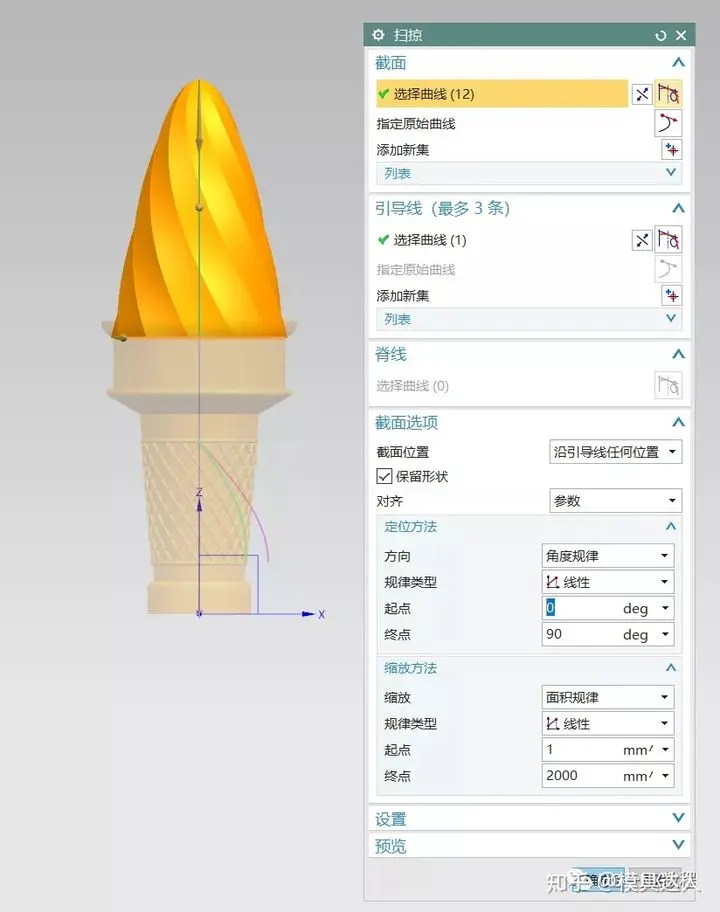

10.绘制直线后，就能进行扫掠了。扫掠角度及方向可以自己随便调。

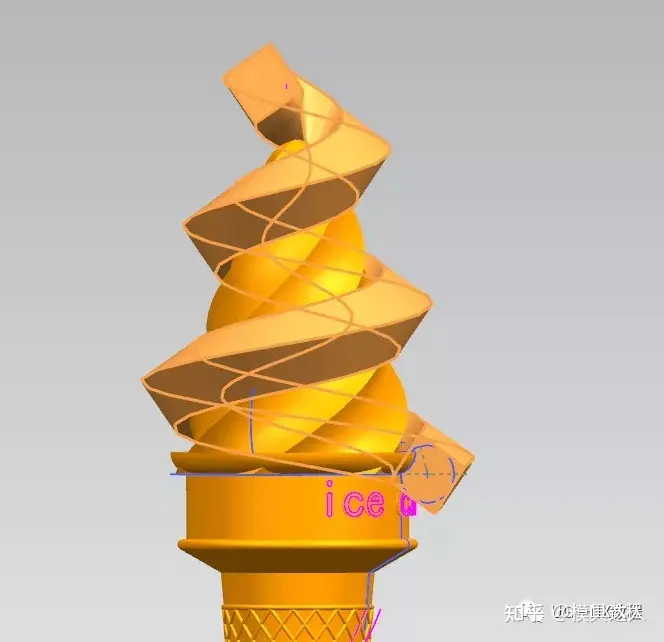

11.还想继续给冰淇淋完善下的话，可以继续绘制螺旋线

12.然后在螺旋线端点处绘制正方形，进行扫掠

13.求差之后的样子

14.雪顶还可以这样绘制。在十二边形的中间绘制菱角。

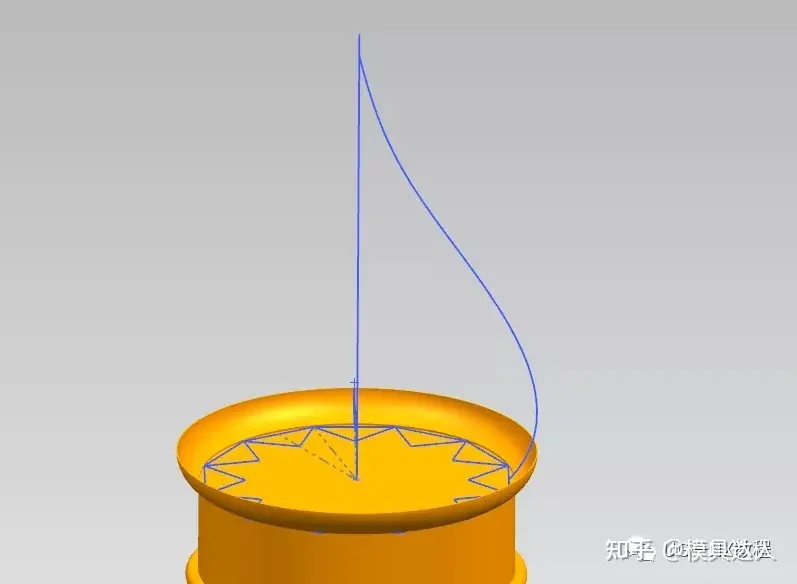

13.在XZ平面绘制艺术样条及直线

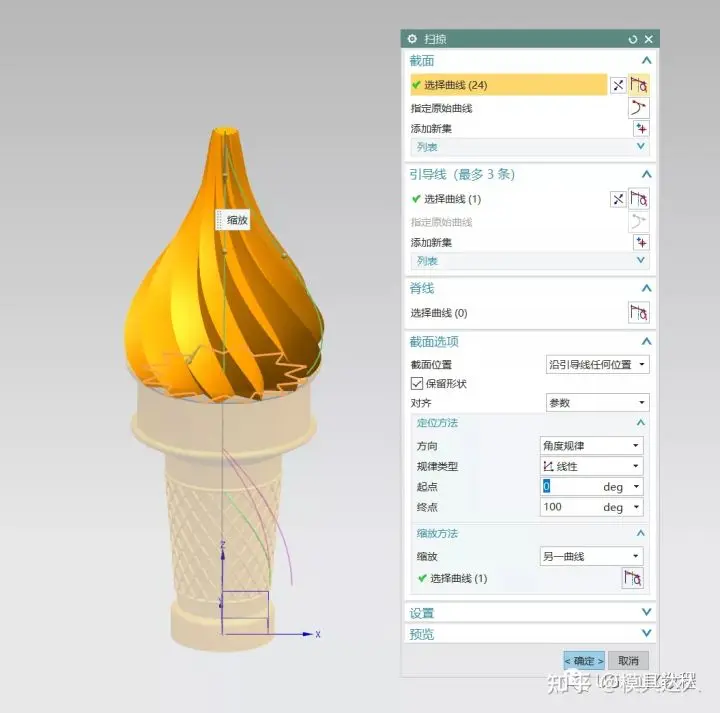

14.进行扫掠，缩放这里选择艺术样条

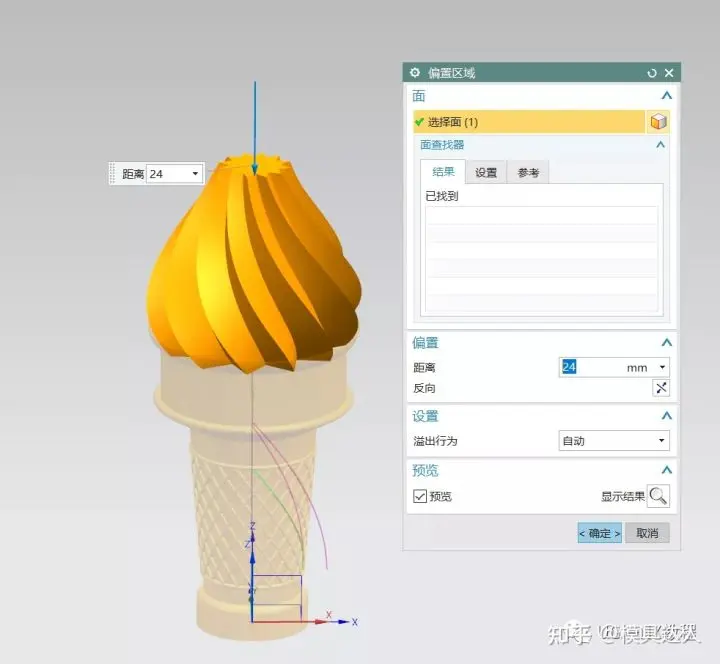

15.使用偏置区域将顶部往下移一点点

16.使用通过曲线组，做相切的尖顶

17.拉伸底部的圆求交

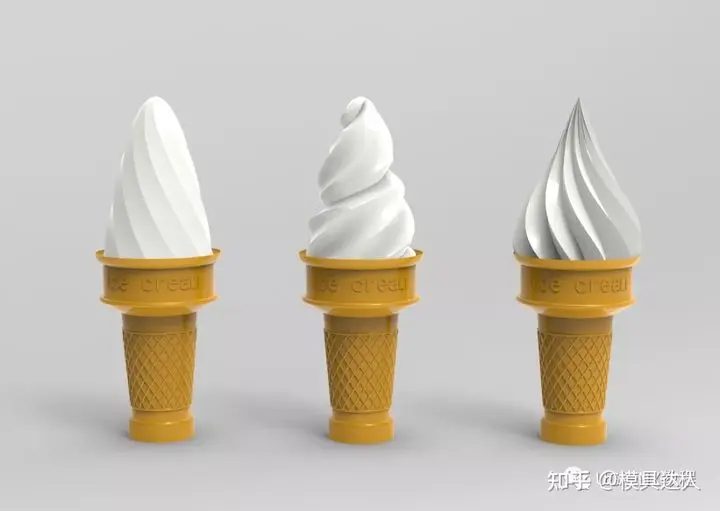

这三个冰淇淋甜筒你学会了吗？
