UG/NX水性笔建模：简单模型制作教程

水性笔，中性笔的外观在UG软件中建模，真的不难哦！

中性笔是办公室中非常宝贵也是非常神奇的东西，一般买一支笔后总会莫名其妙地突然在一天失踪，是不是因为中性笔太便宜了所以大家都不会好好保管的原因啊？

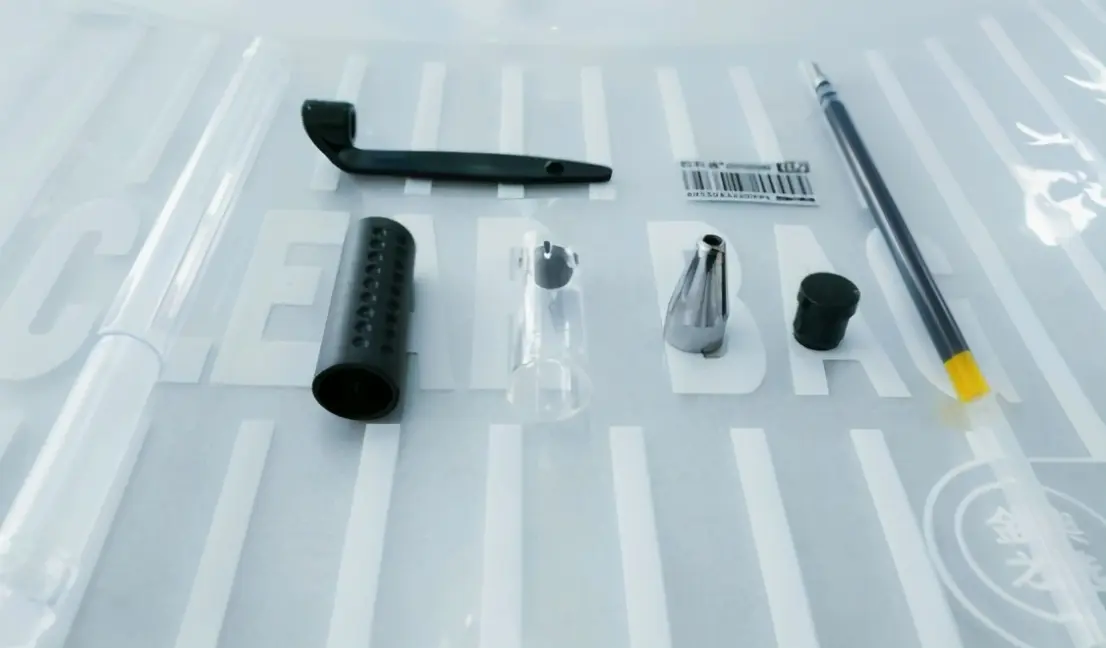

今天咱们就来用UG软件做一次中性笔的模型吧！选了一个最最常见的中性笔样式，来看看有没有什么比较有难度的地方吧！

建模过程：

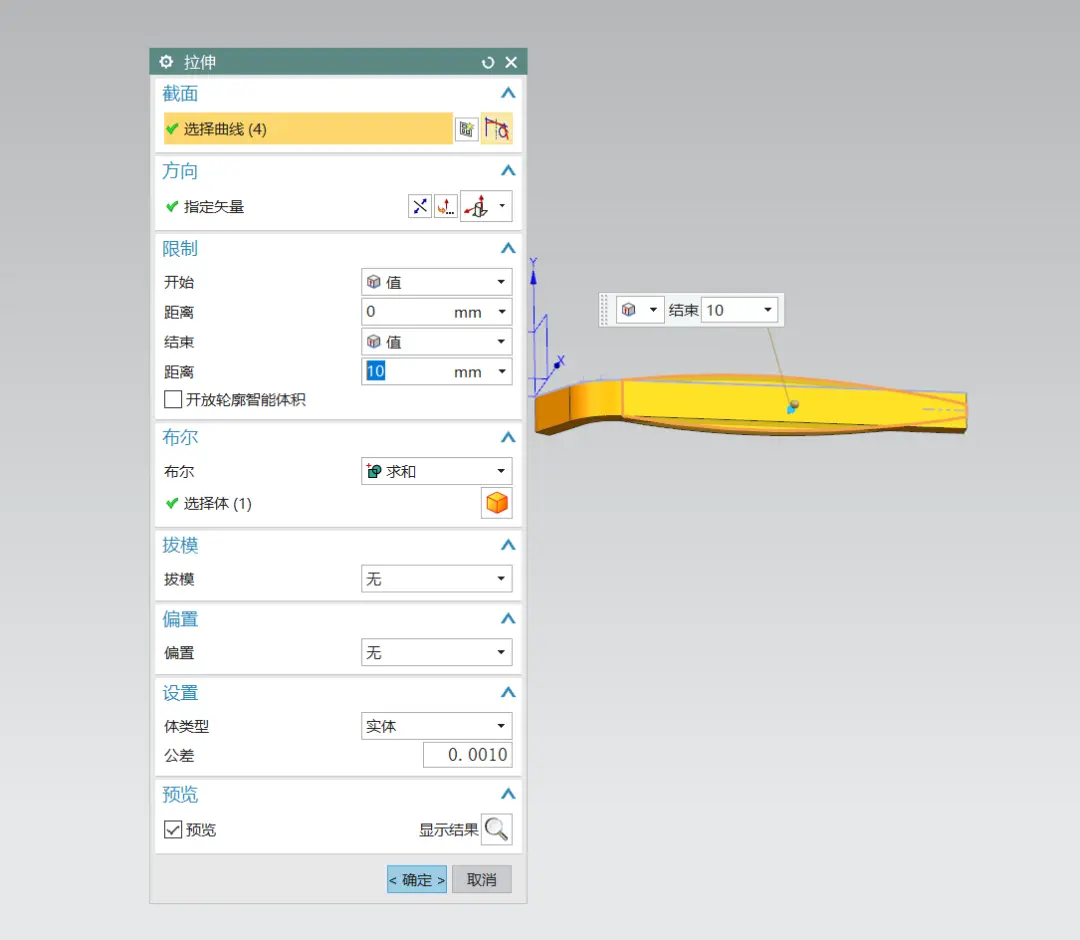

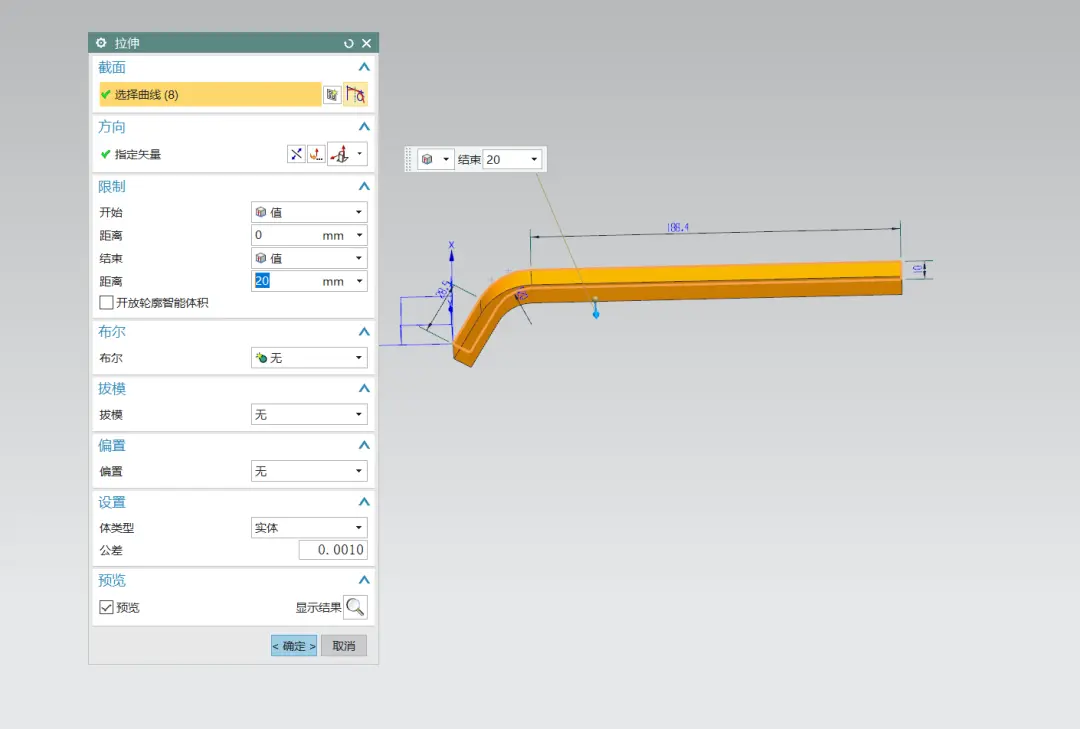

1、万事始于新建文件，首先绘制出笔帽挂钩的草图，对他进行拉伸操作。

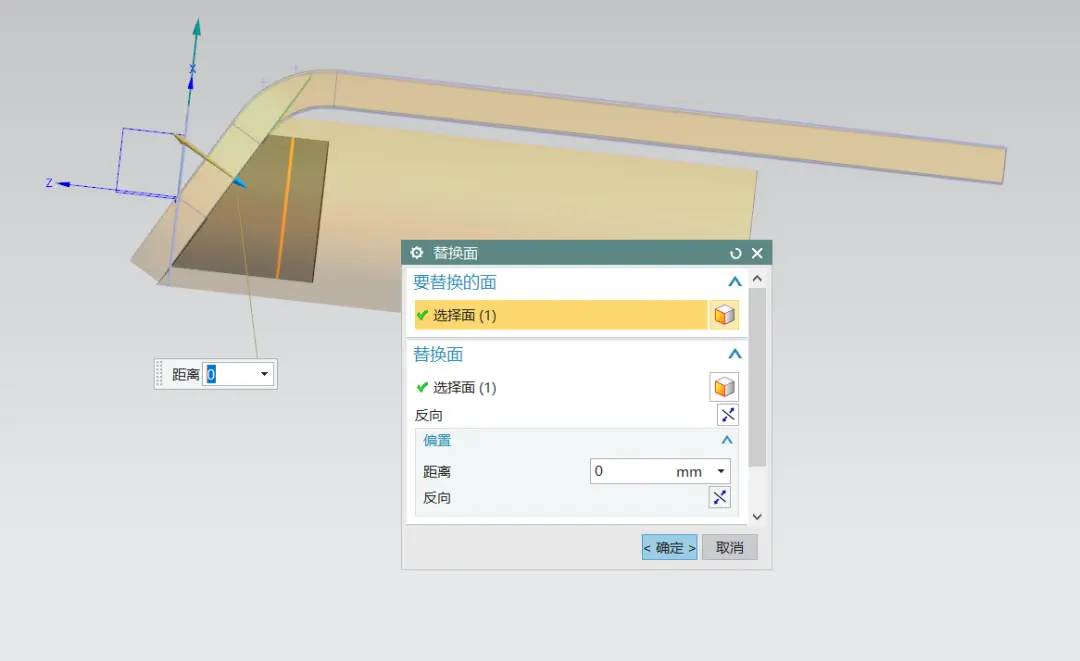

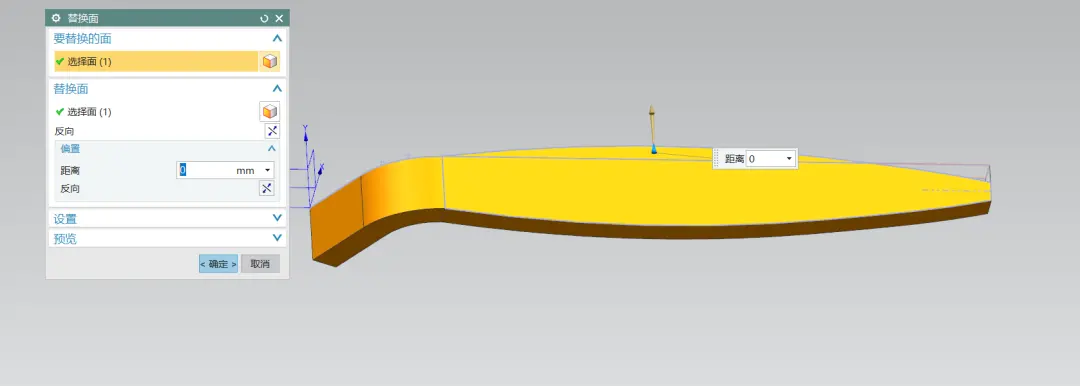

2、利用拉伸和替换面的命令做出弯曲的形状。

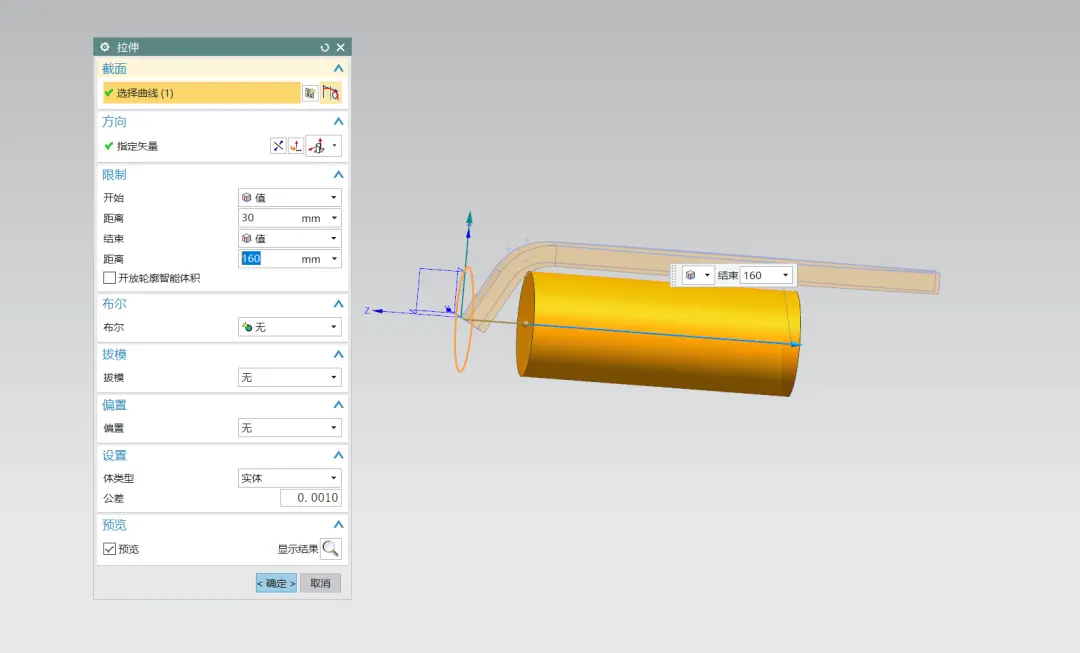

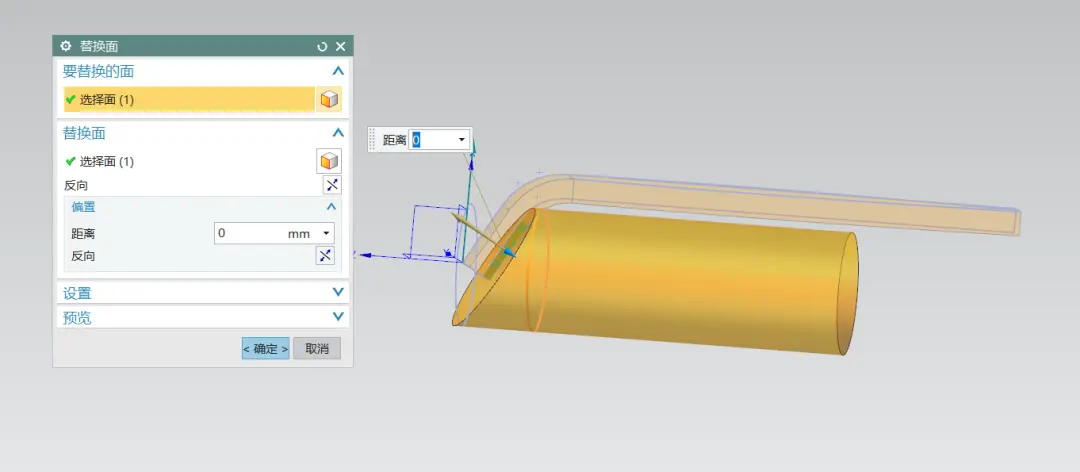

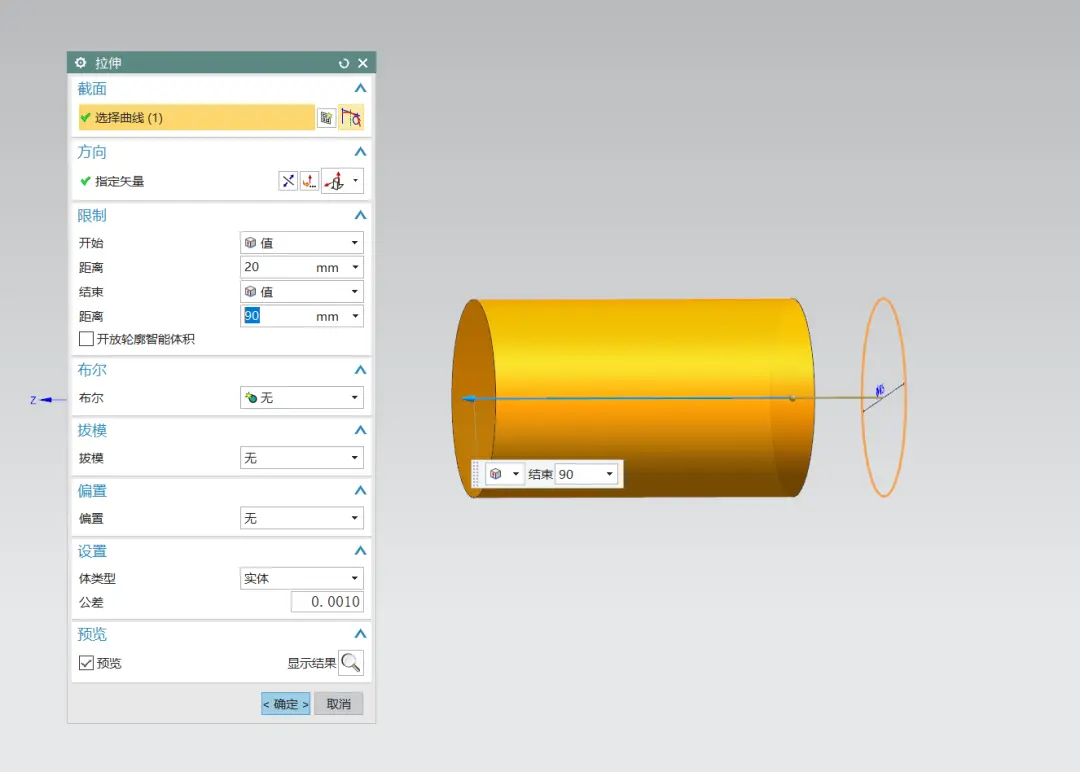

3、然后在XY平面，拉伸出一个直径为50的圆柱，利用替换面命令将它与挂钩相接。

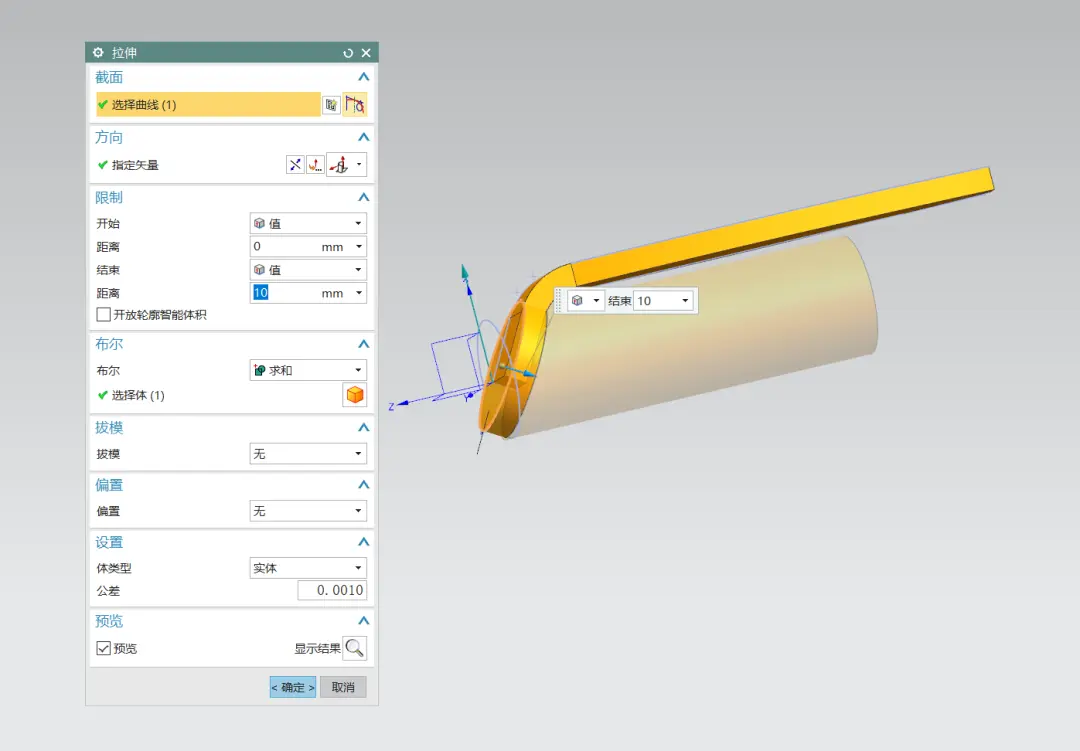

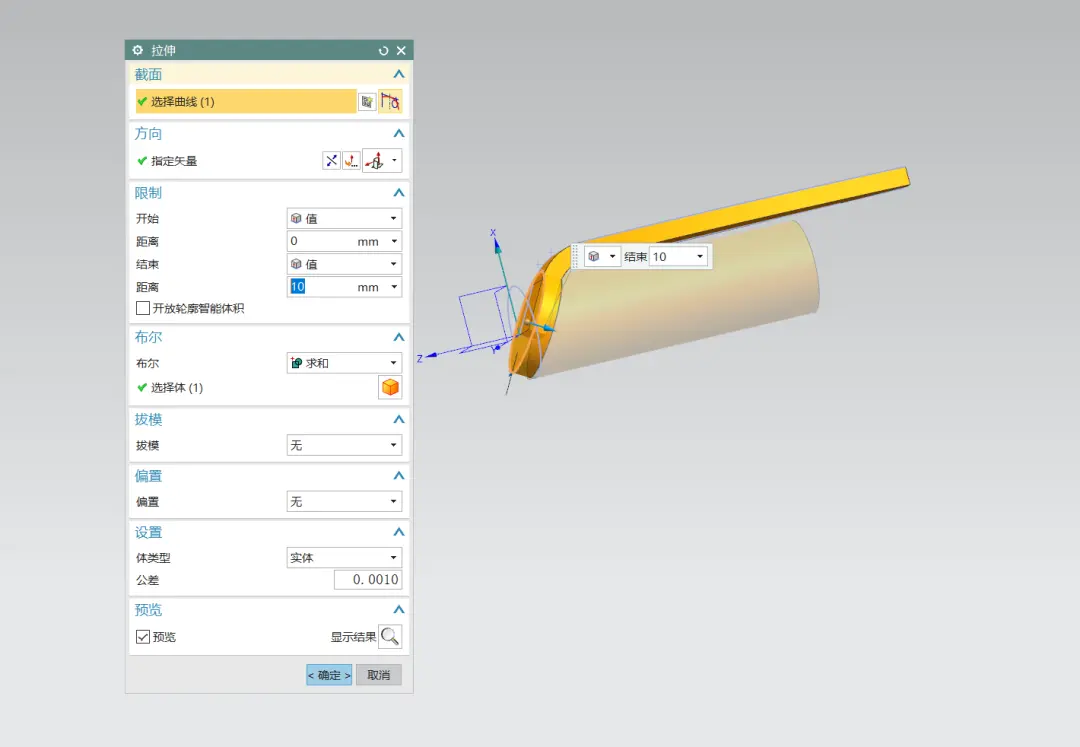

4、拉伸圆柱端面的斜边，与挂钩求和成一个整体。

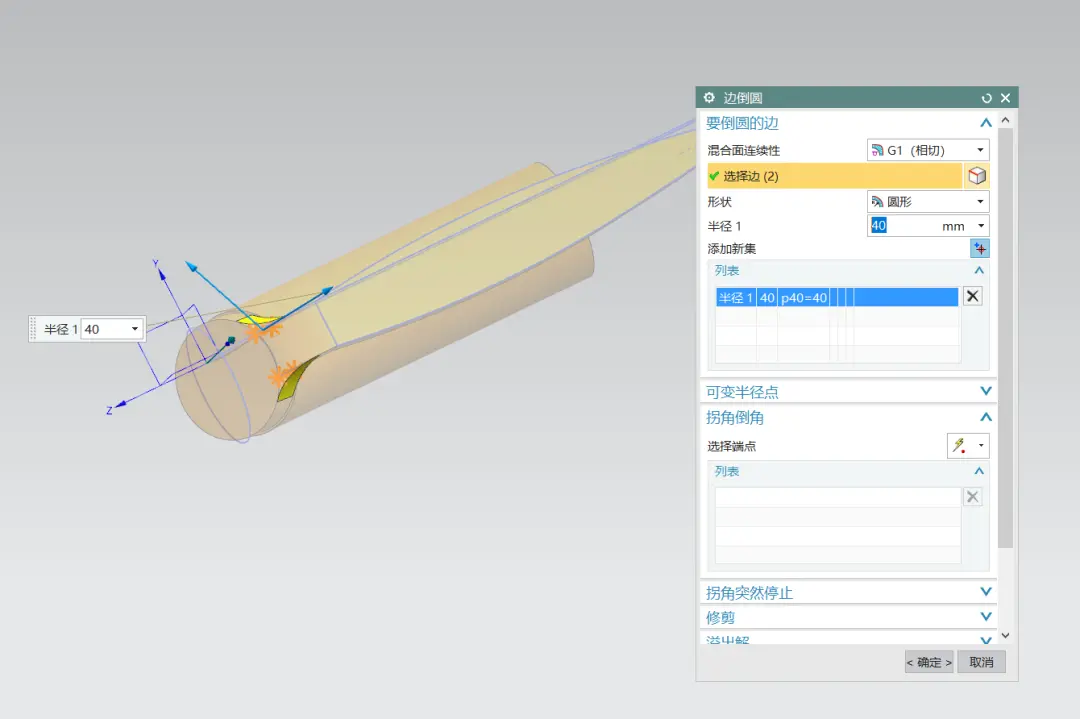

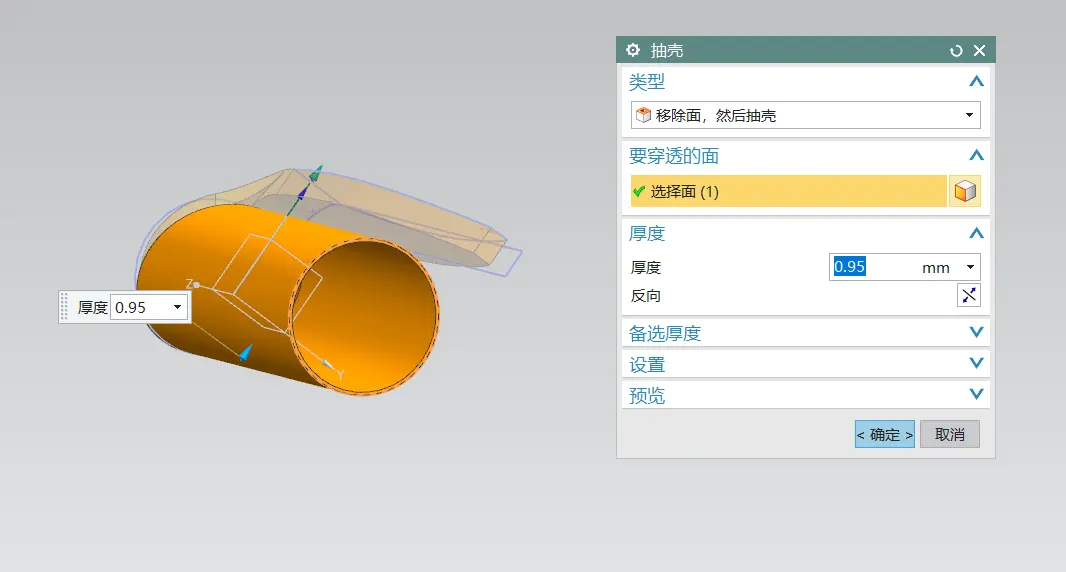

5、给他倒个圆角，然后对笔帽进行抽壳处理。

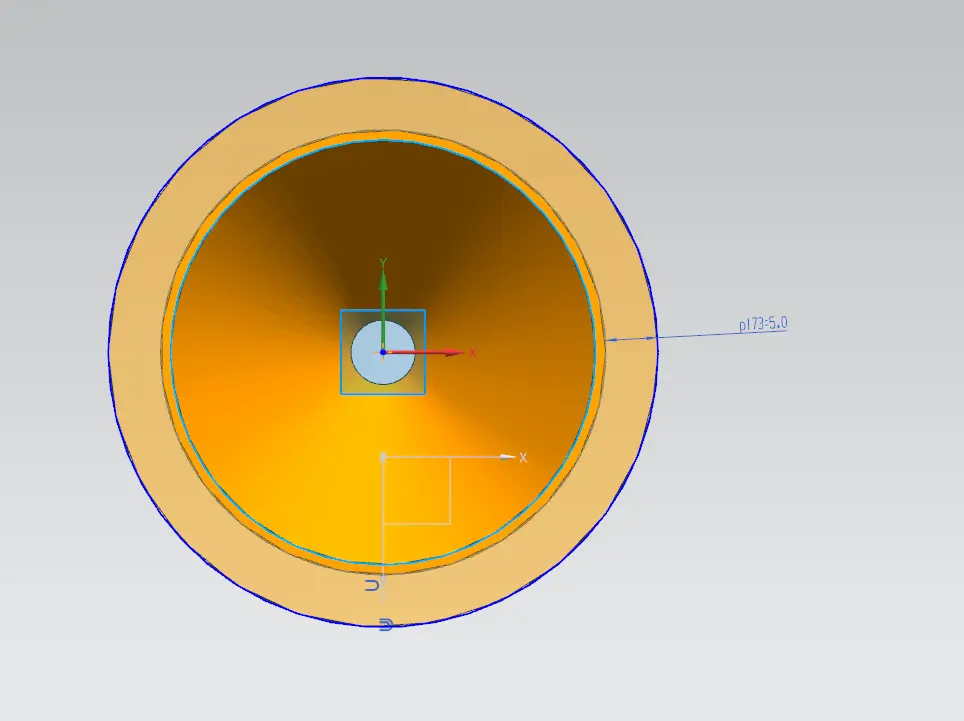

6、再继续拉伸一个直径为40的圆柱，利用替换面做出笔尖的容器，当然也有其他的办法，看看小伙伴们能想到多少种啊！

笔身的绘制部分

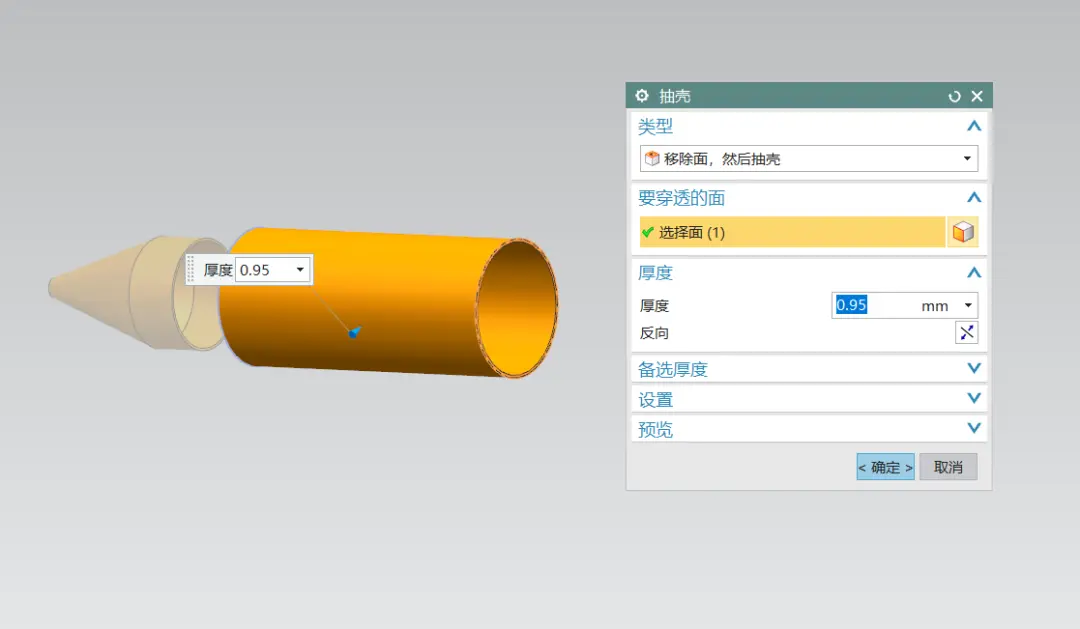

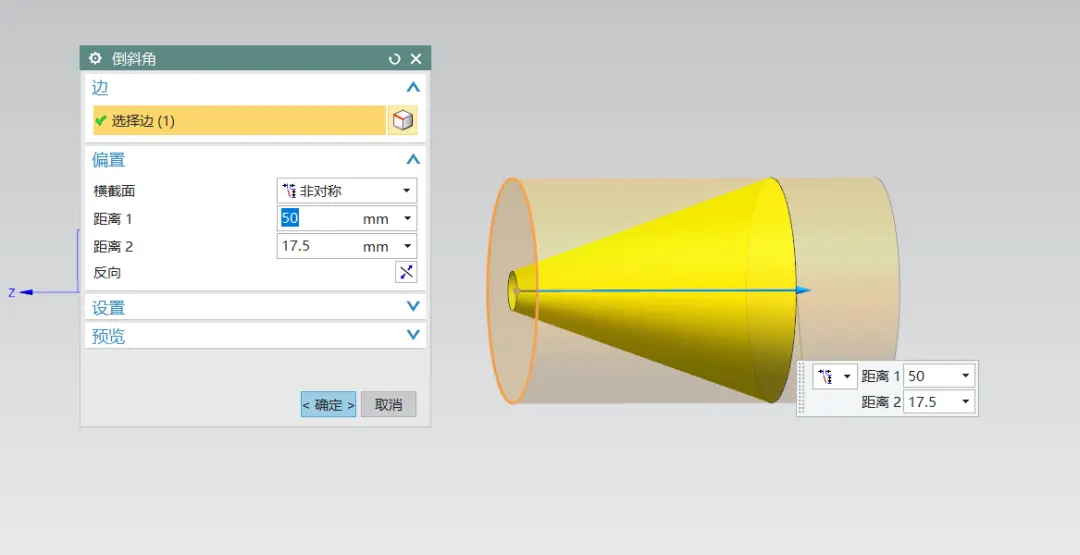

1、首先拉伸一个圆柱，然后倒斜角并且移除面抽壳。

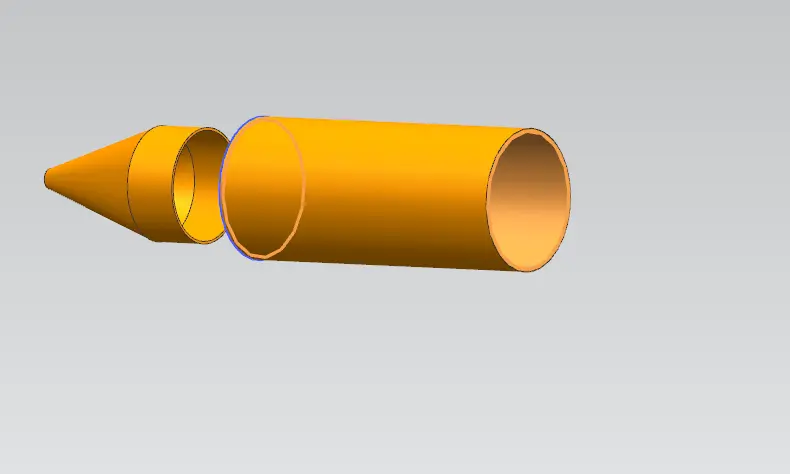

2、接着拉伸抽壳后的边，做出笔尖套

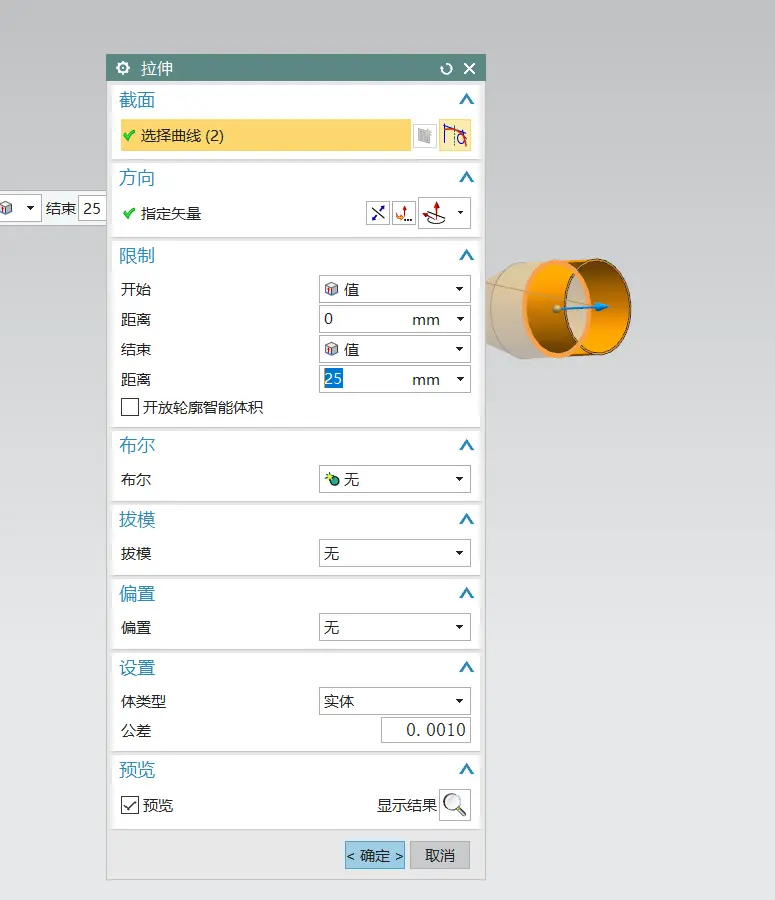

3、在拉伸后的面上继续绘制草图，继续拉伸与抽壳的操作。

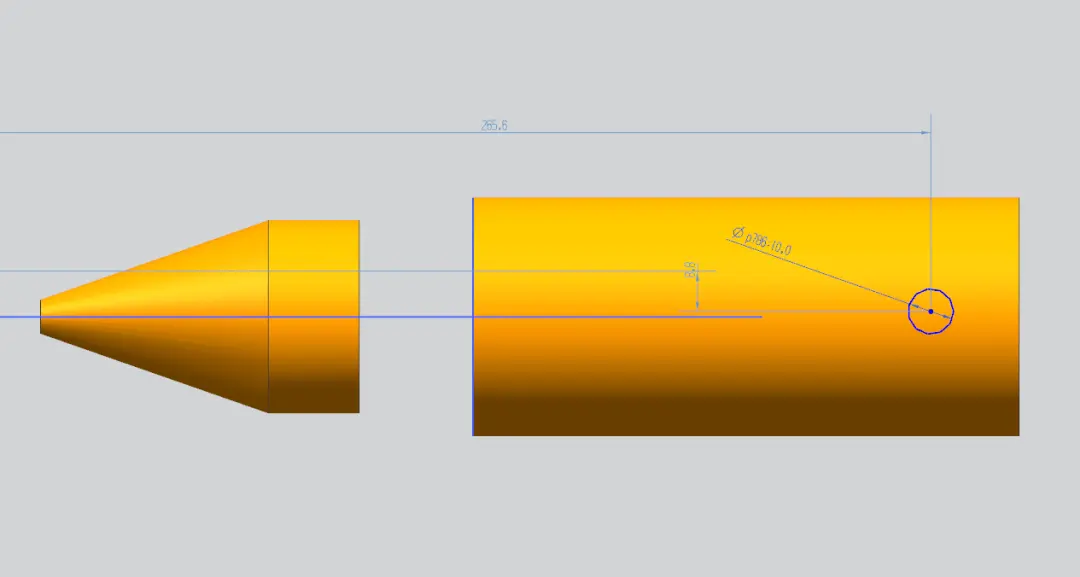

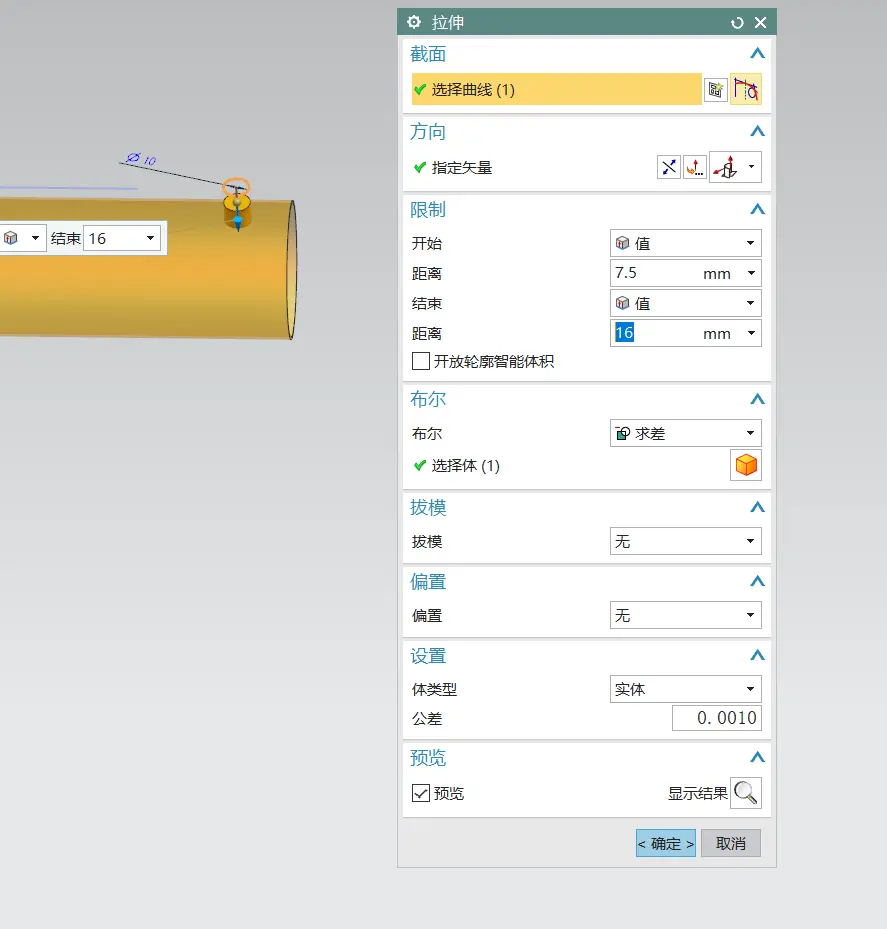

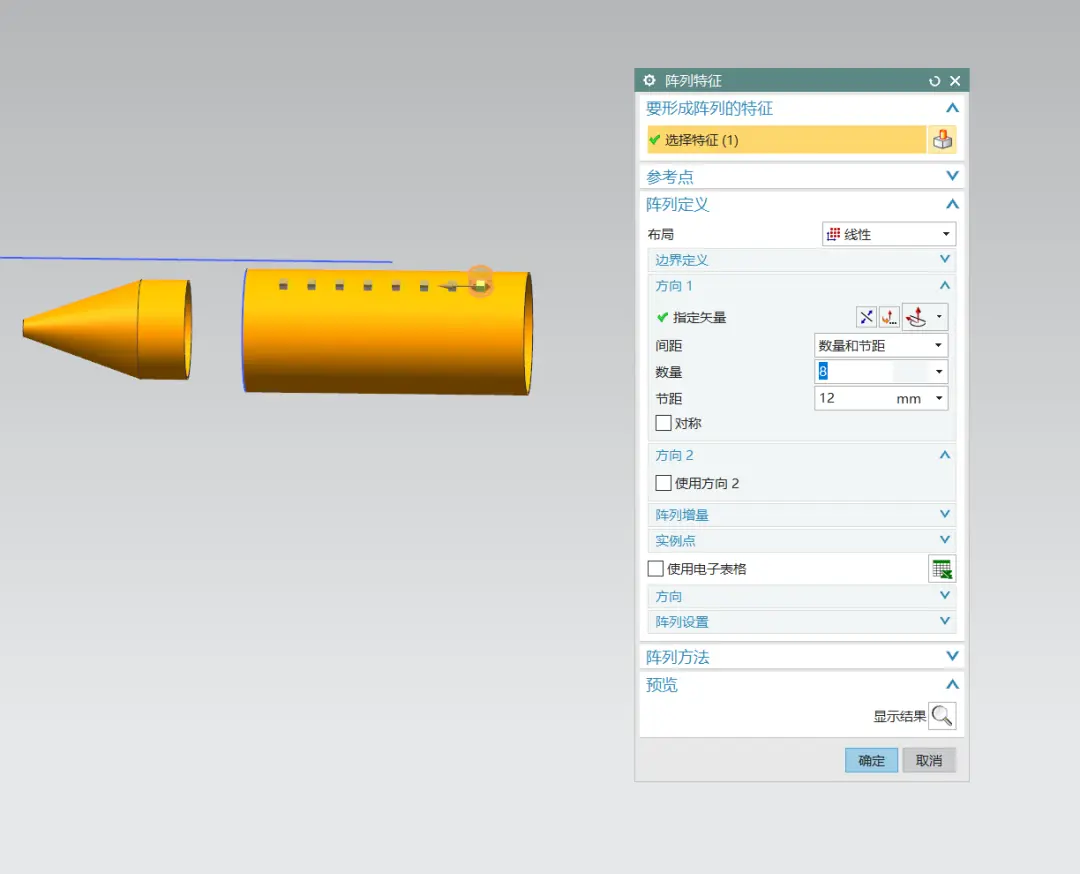

那笔身上的防滑套就做好啦，咱们继续完善上面的细节部分，在防滑套上绘制草图一个直径为10的圆，

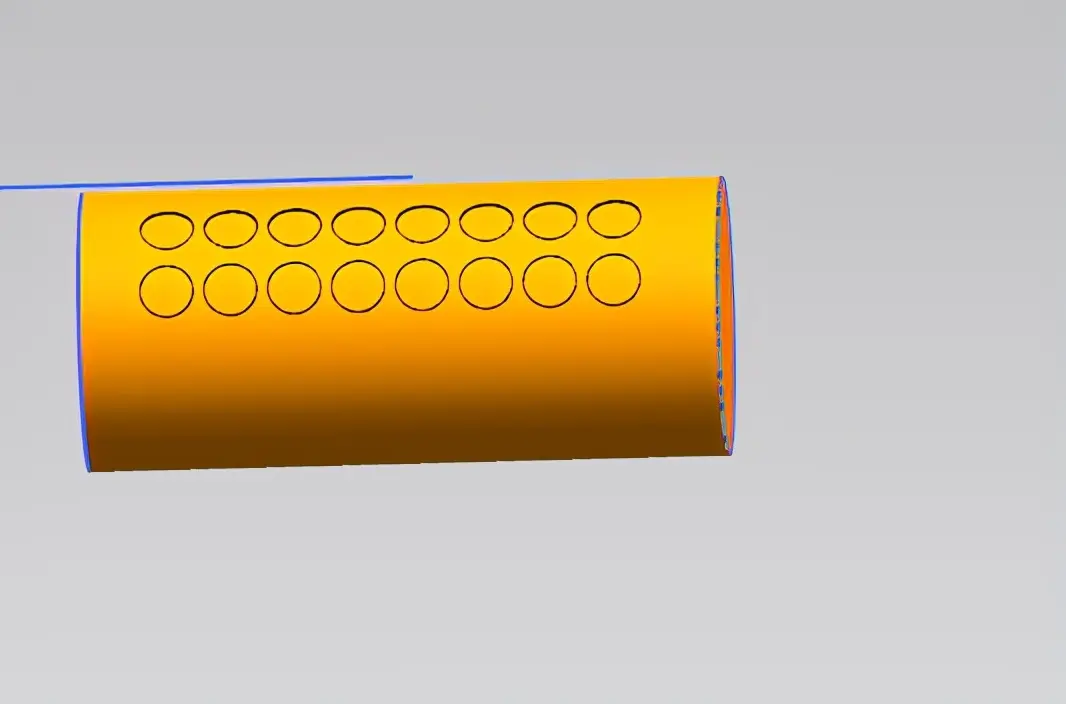

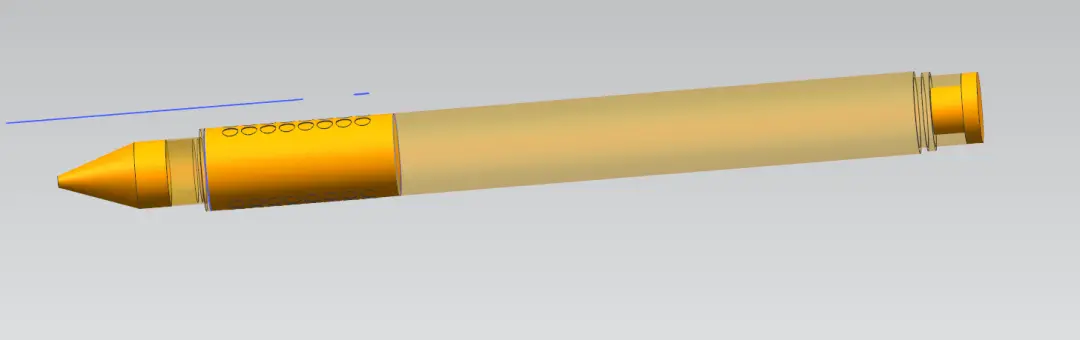

进行拉伸求差，然后再进行阵列操作。

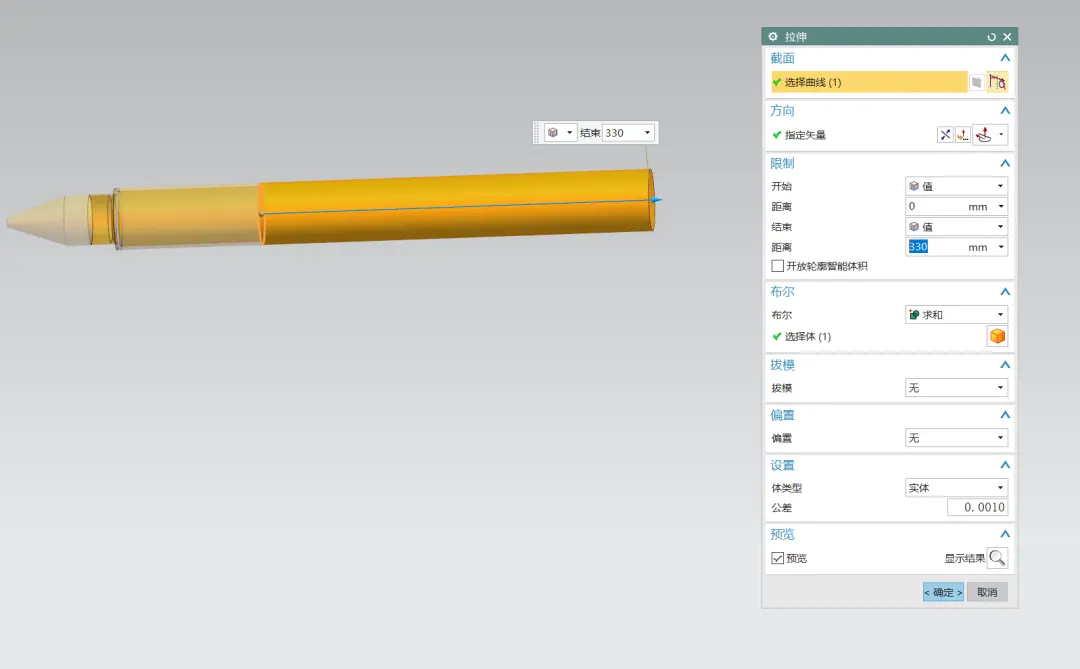

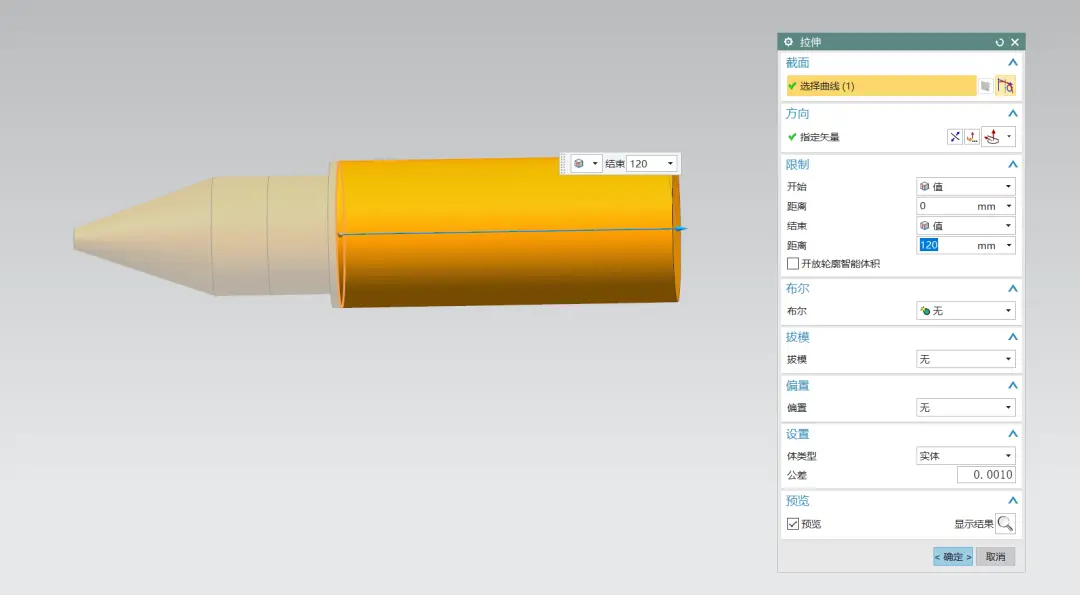

4、接下来继续拉伸完成笔身剩余的部分。

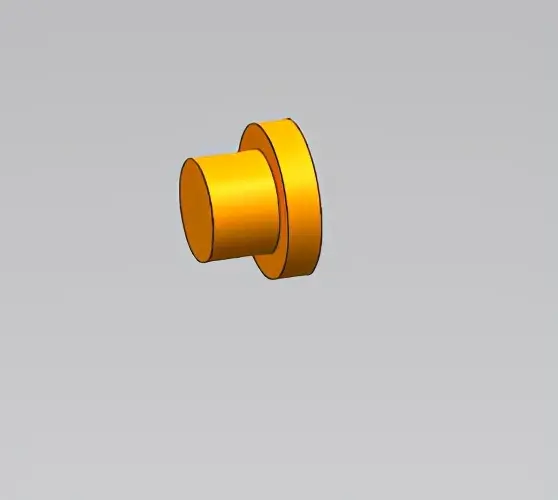

笔端的最后部分也是用拉伸做出来，这个没有任何难度

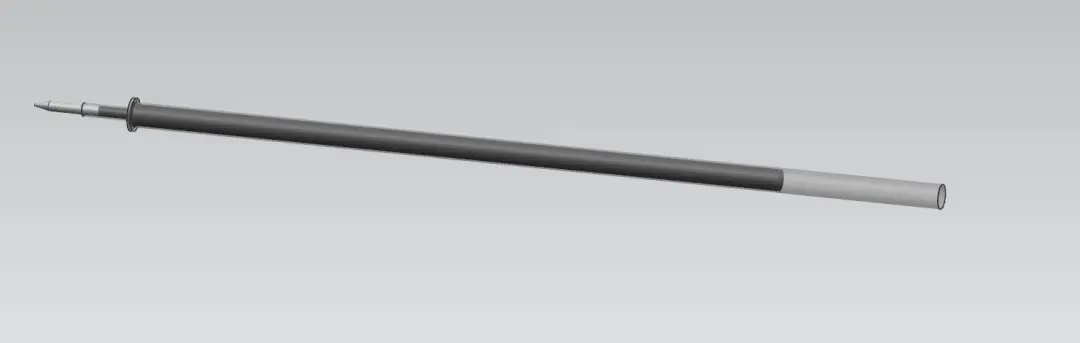

最后咱们来绘制笔芯，当然也是拉伸、倒斜角、抽壳等操作，也是非常非常的简单。

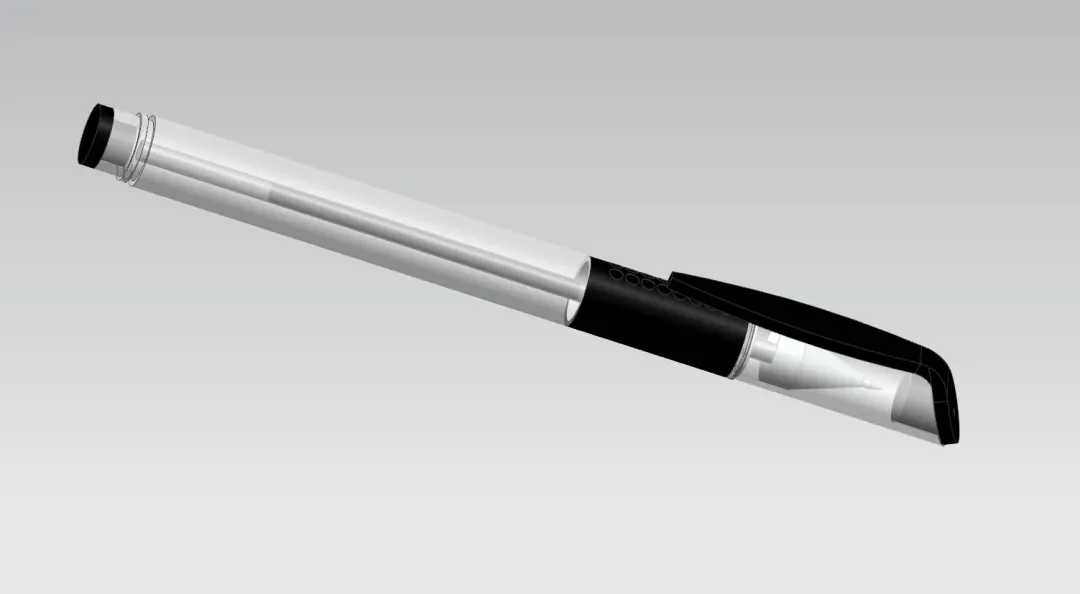

那零件都做好后，就是将笔帽，笔身，笔芯三部分用同心约束即可轻松装配在一起啦！

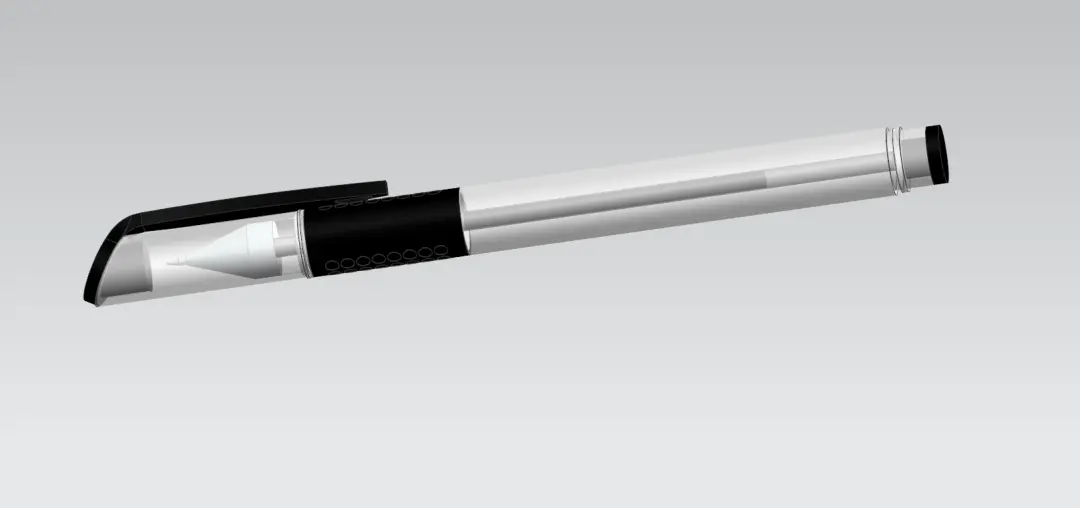

这样一个简简单单，在生活中最常见的水性笔模型就完成了，笔上其他的一些细节大家也可以自由地添加，或者按照同样的思路做出其他笔也可以啊。
