UG NX简单建模：一捆线圈的制作方法

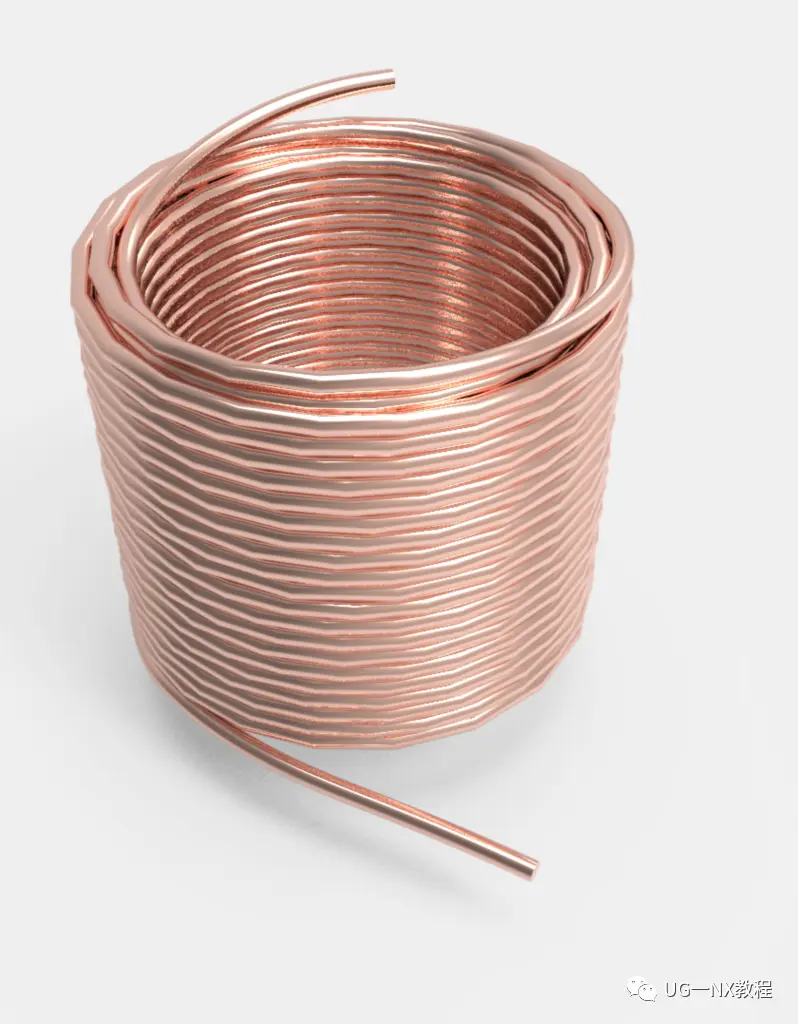

生活中看到的一捆一捆的线圈模型在UG软件中如何创建，要做成一根铜线缠绕里外几圈的效果只需掌握桥接曲线的用法就非常简单了，来看看吧！

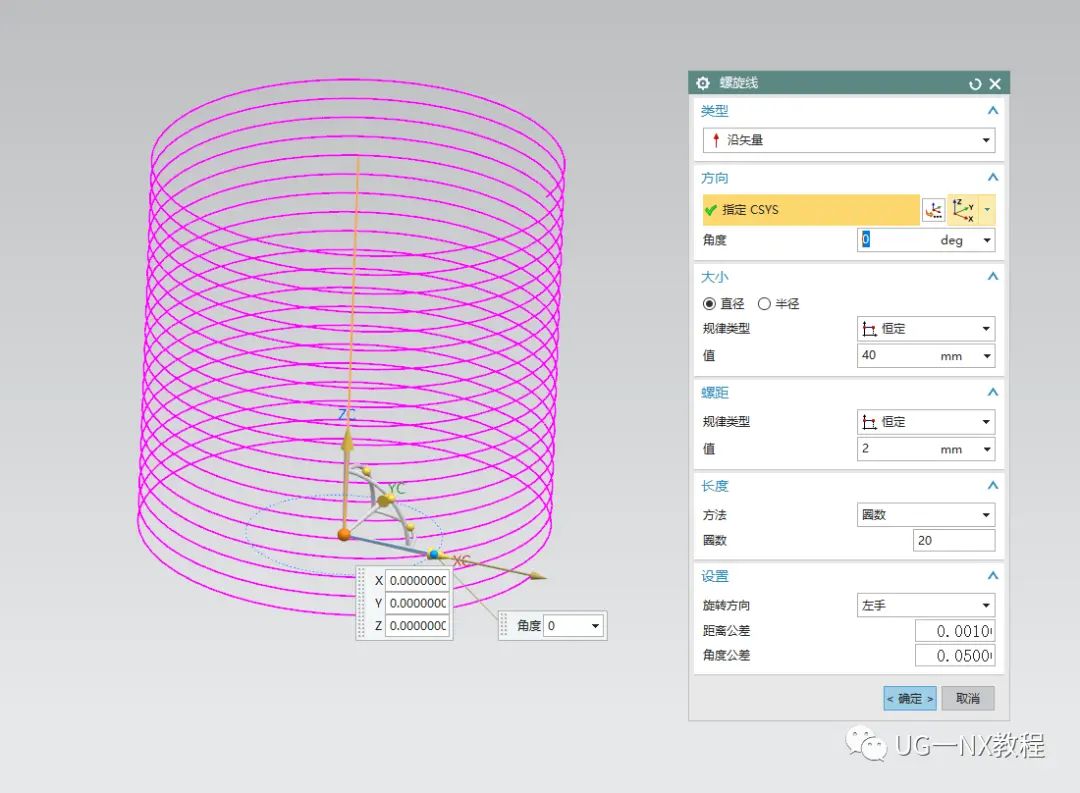

  建模过程：   1.首先创建一根螺旋线，参数：直径40，螺距2，圈数20.

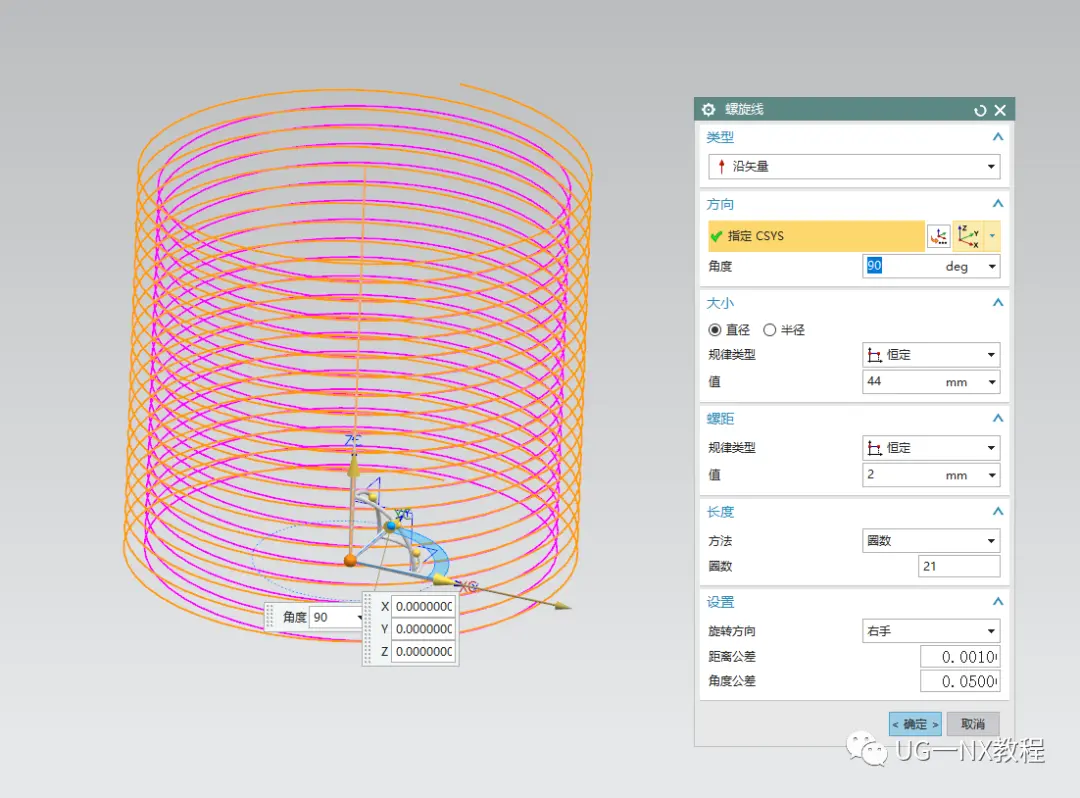

  2.继续创建一个等距螺旋线，直径44，角度90，圈数21，螺旋方向反向

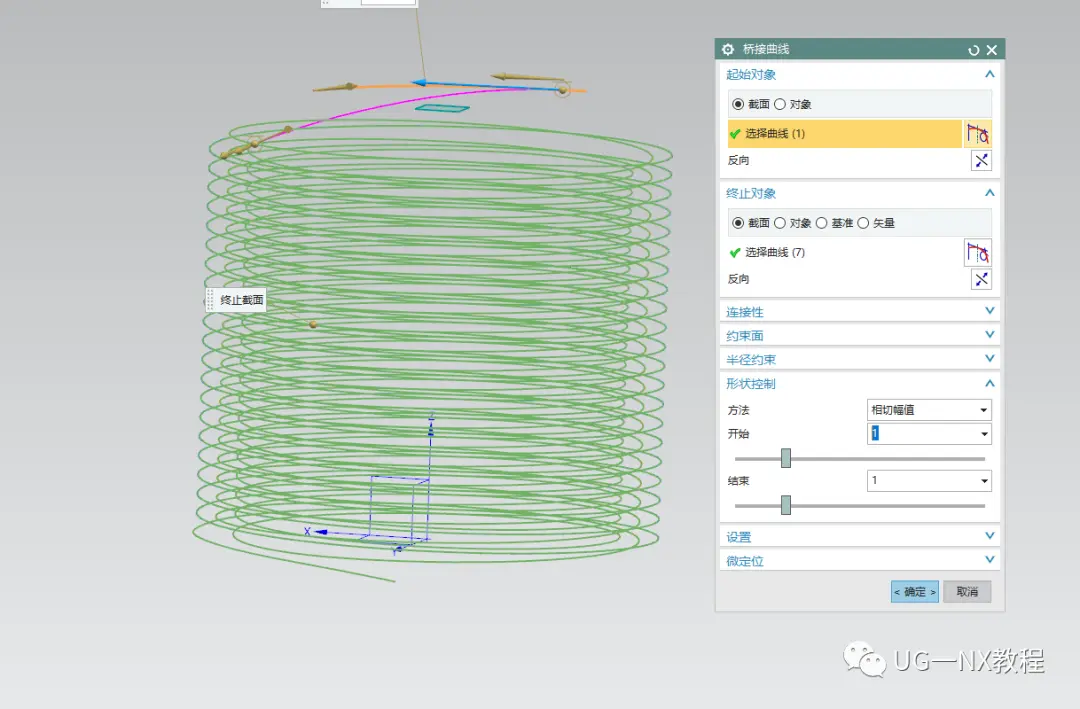

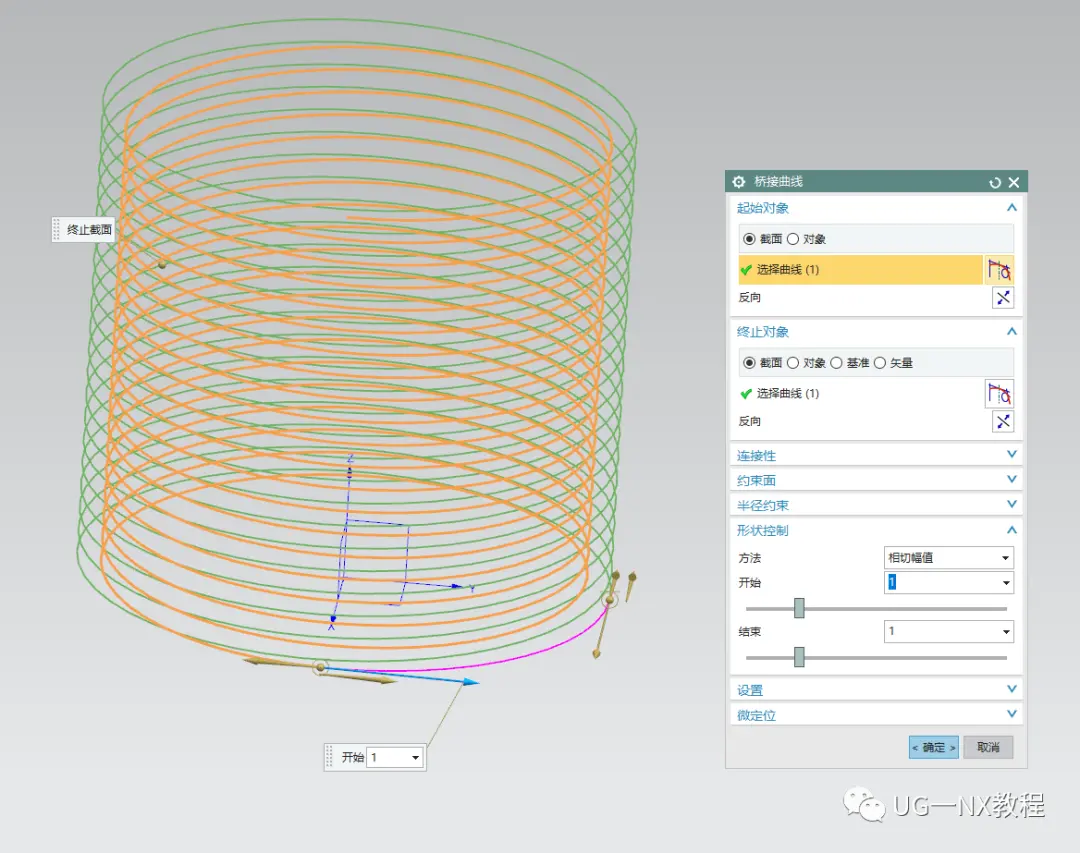

  3.用桥接曲线连接两根螺旋线的底部

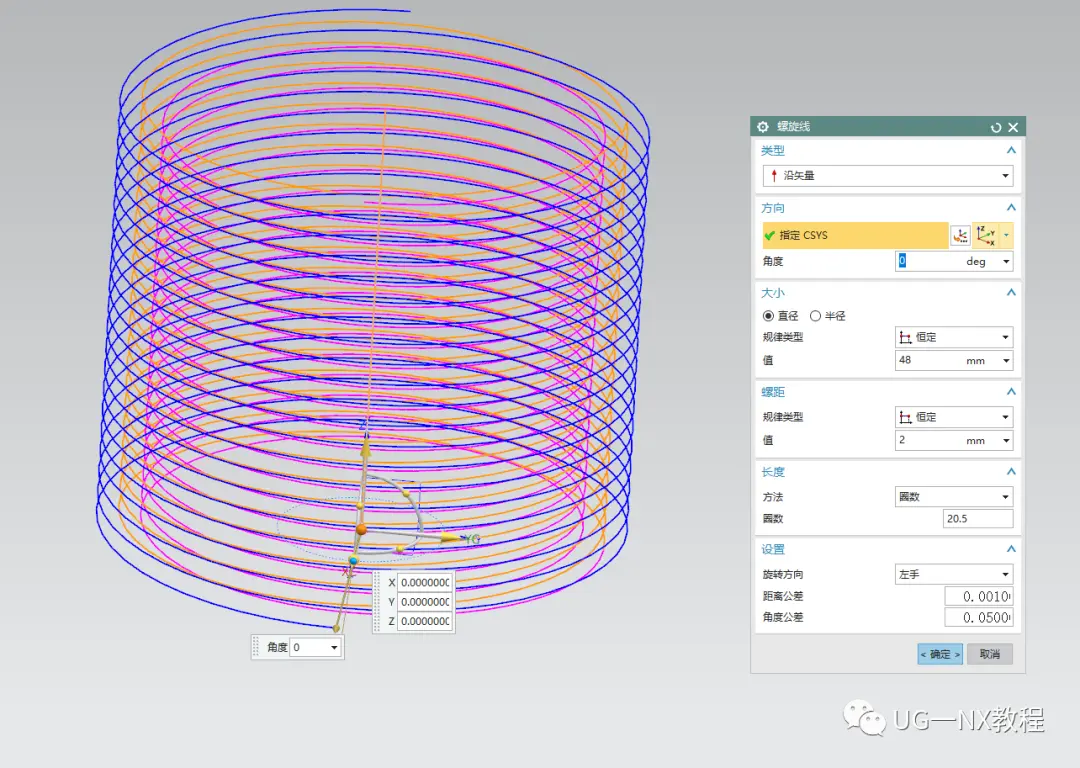

  4.在创建一根螺旋线，直径48，圈数20.5。

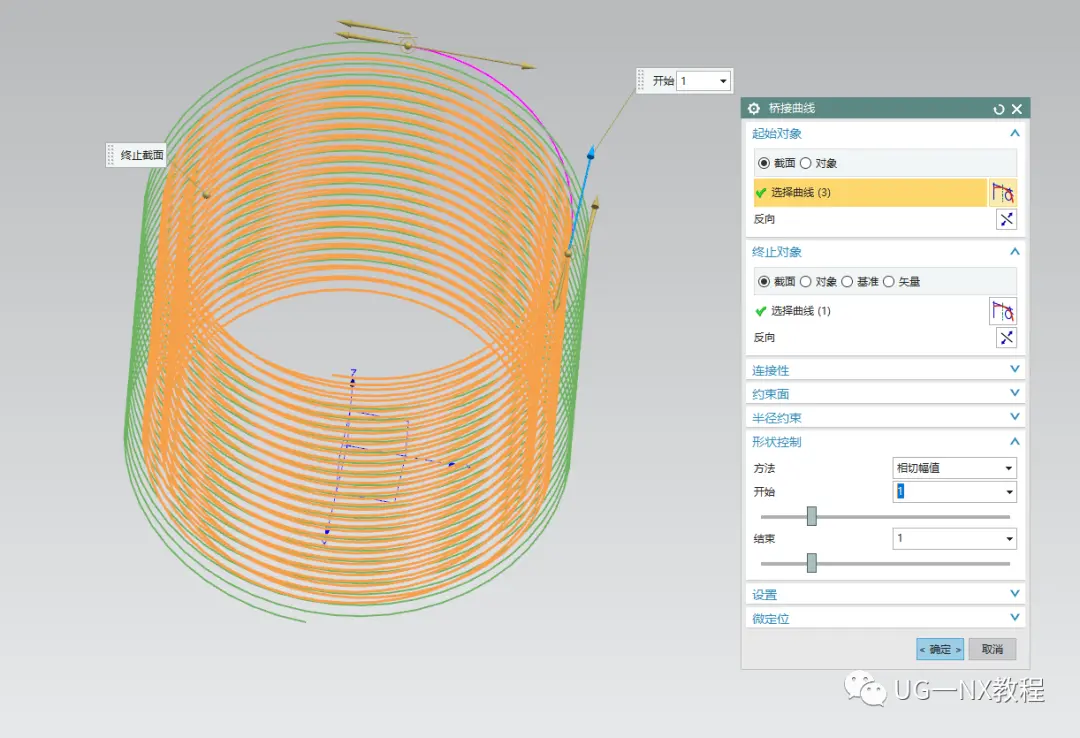

  5.用桥接曲线连接螺旋线2与3的顶部

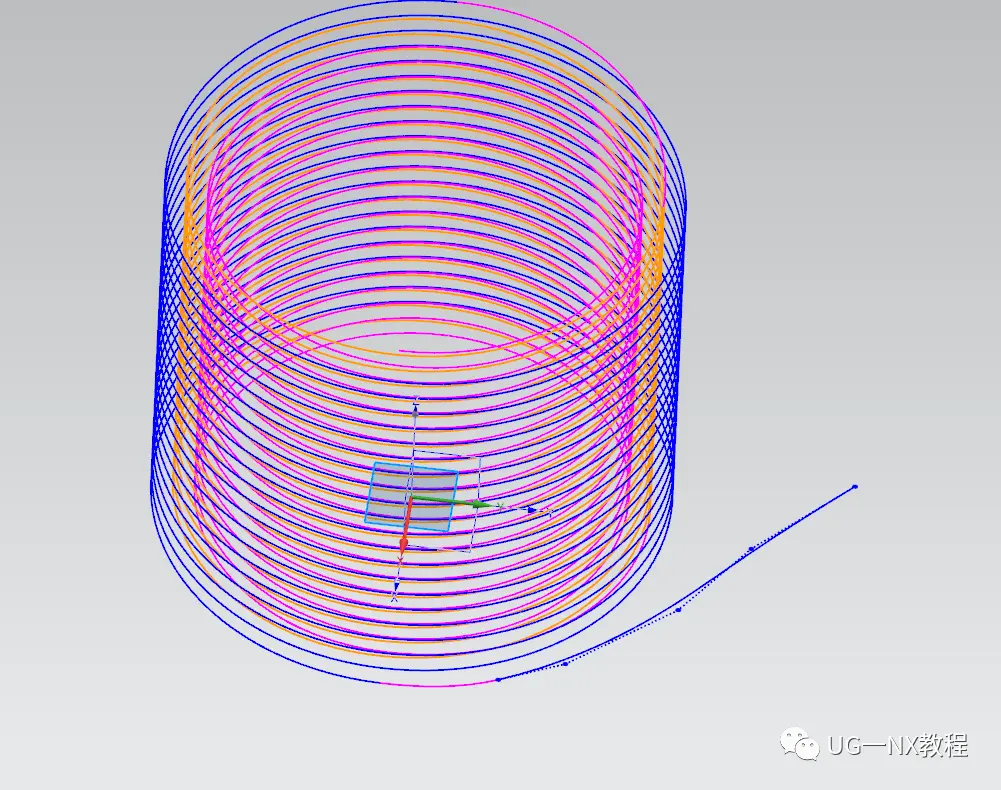

  4.现在这三层螺旋线就连成一根线了，可以在xy平面绘制艺术样条线，然后桥接起来。

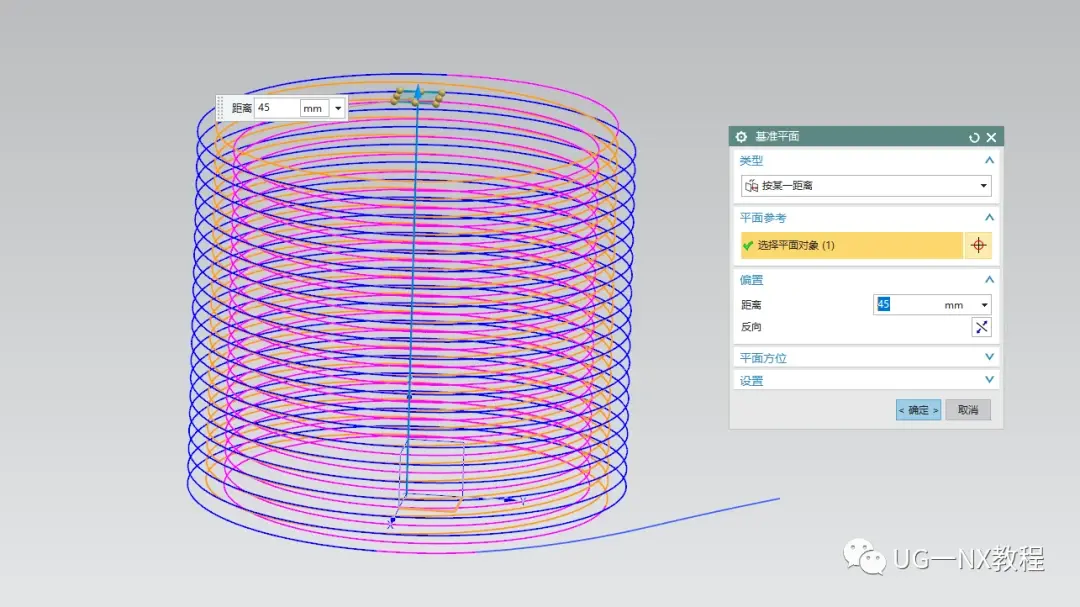

  5.创建一个基准面，然后还是画样条线做桥接

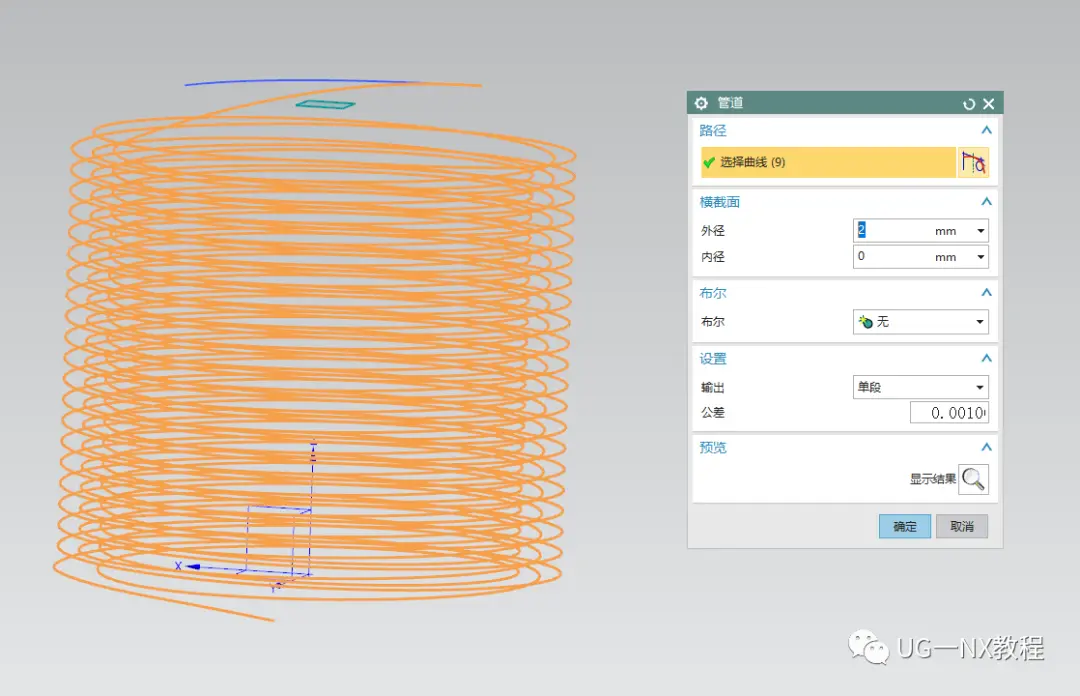

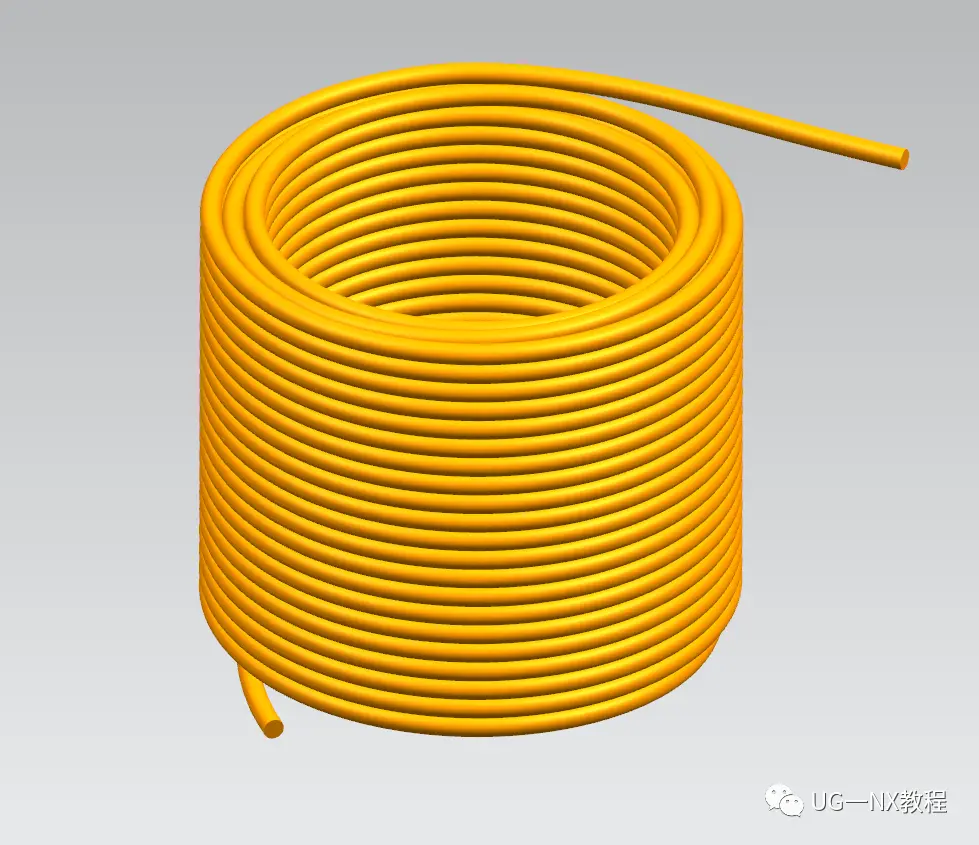

  6.对相切线圈做管道，完成模型。
