UG/NX牙刷建模：简单实用教程

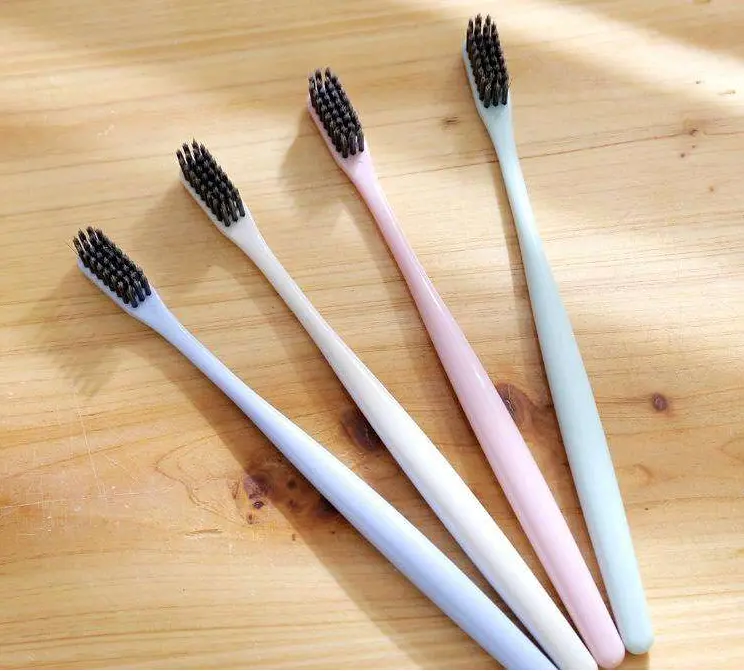

牙刷，一个大家早晚都需要用到的物品，当然也许中午也会用到？这都不是重点！现在市面上的牙刷样式可谓花样繁多，不知道大家在挑选牙刷的时候有没有什么心得呢？

今天依旧是给大家带来一个建模小教程，用UG画一个简单的牙刷，对牙刷模型不知如何下手的小伙伴正好学一学牙刷的建模思路。学会最基本的牙刷建模思路后，相信你你也就能完成各种款式的牙刷建模了。

废话不多说，建模教学！走起！

建模过程：

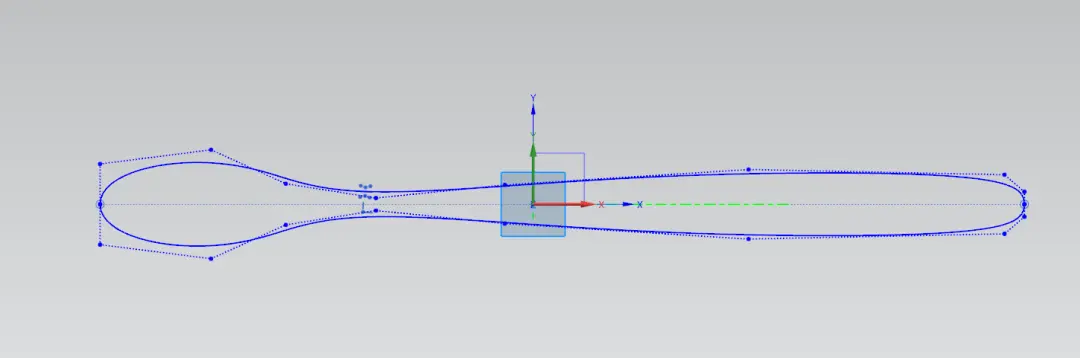

1、打开UG，在XY平面插入草图，使用艺术样条命令来绘制我们的草图，当然也可以插入光栅图像对着图片的轮廓用样条曲线描出大致的外形也可以，或者说自己想设计一把奇奇怪怪的牙刷造型？这就看你自己随意设计发挥了。

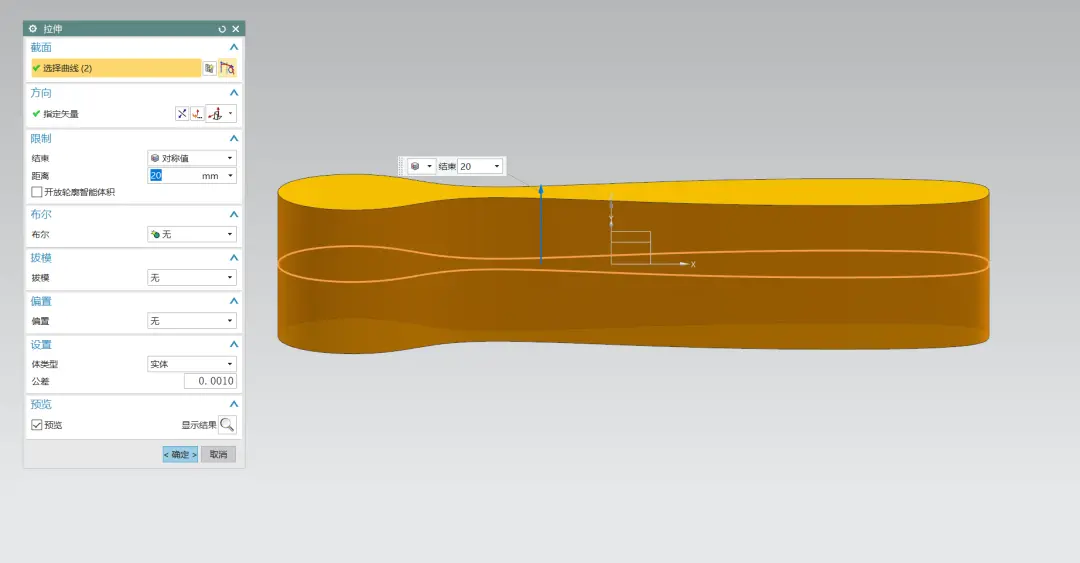

2、草图完成后对称拉伸20mm，看这来就行，可以长但绝不能过短！免得之后再回来改数据。

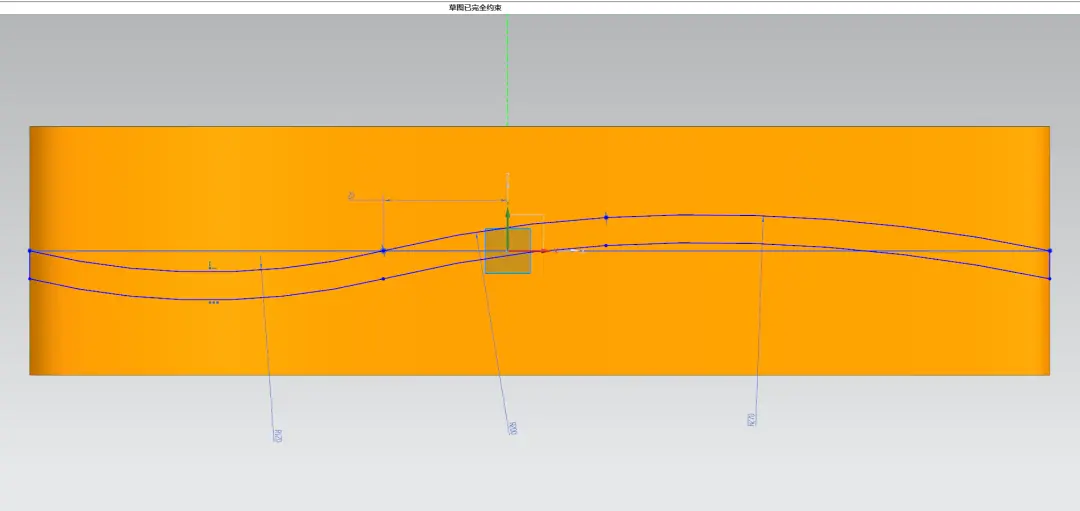

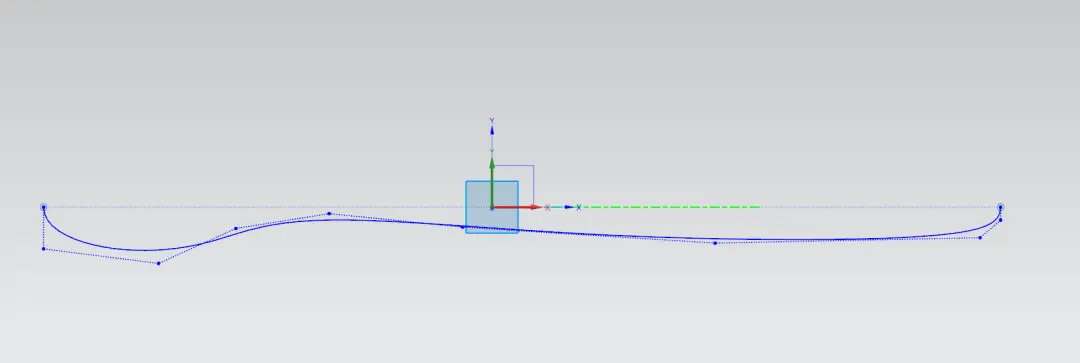

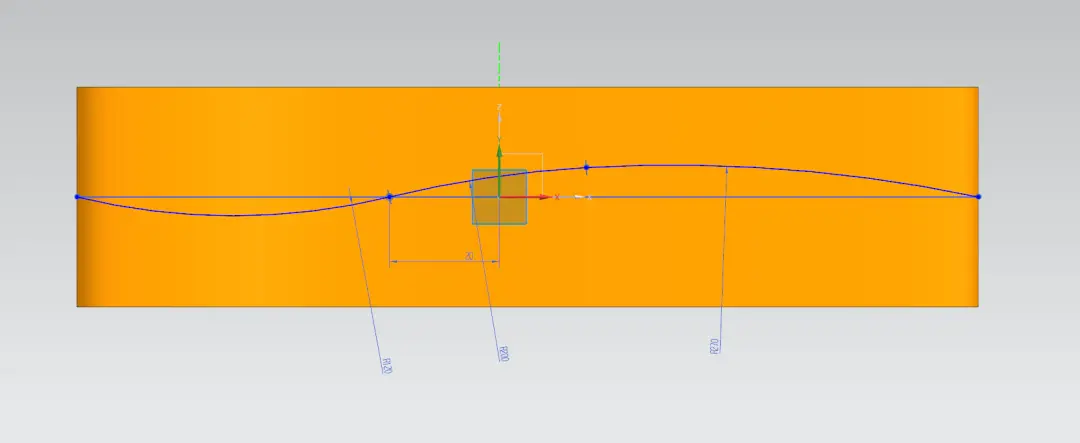

3、在XZ平面插入草图，绘制相切圆弧，这一步是画出牙刷的侧面轮廓，和第一步一样，看着来就行。

4、进行拉伸求交

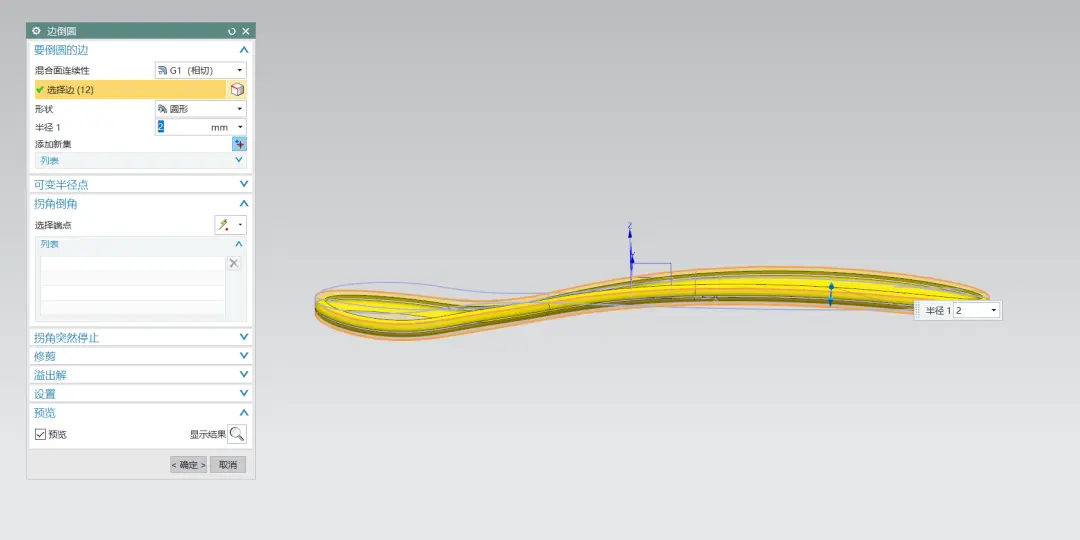

5、牙刷肯定要摸起来光滑很多，所以必要的美化不能少了，进行倒圆角2mm。

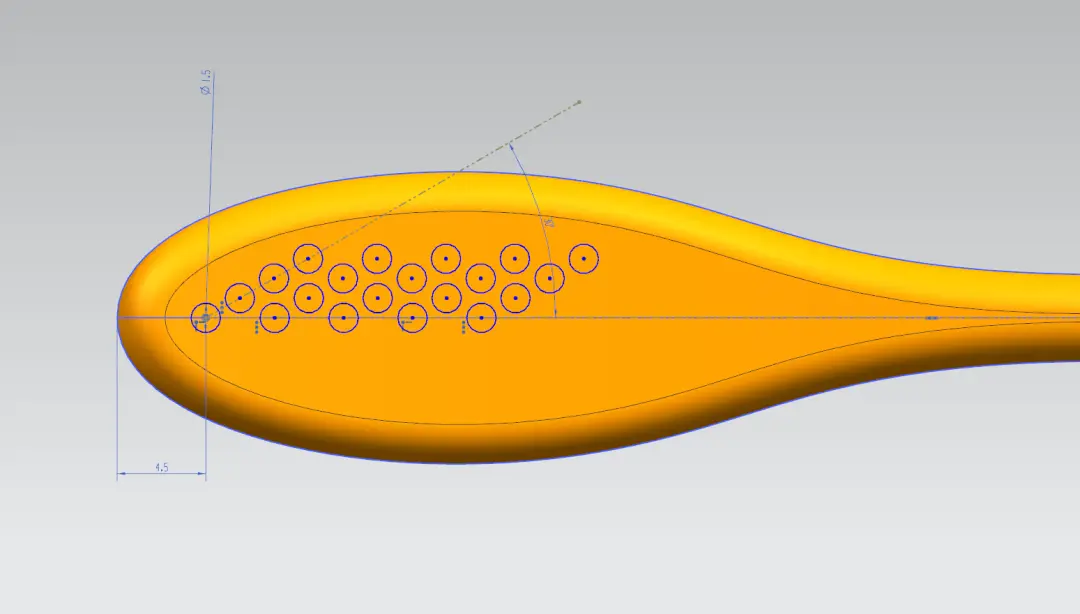

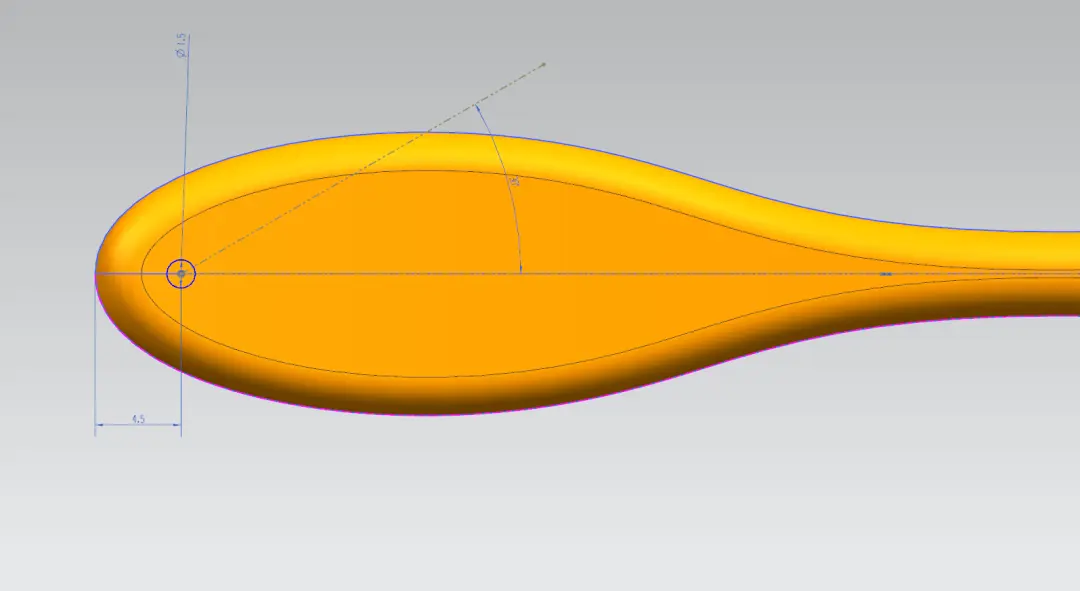

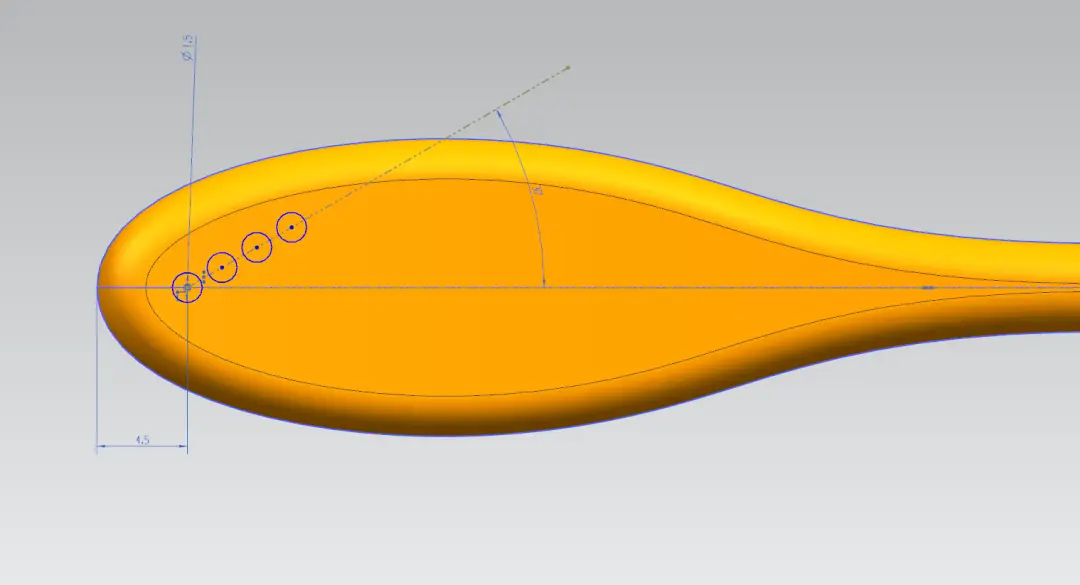

6、继续在XY平面绘制草图，先绘制一个直径1.5mm的圆，然后进行多次阵列

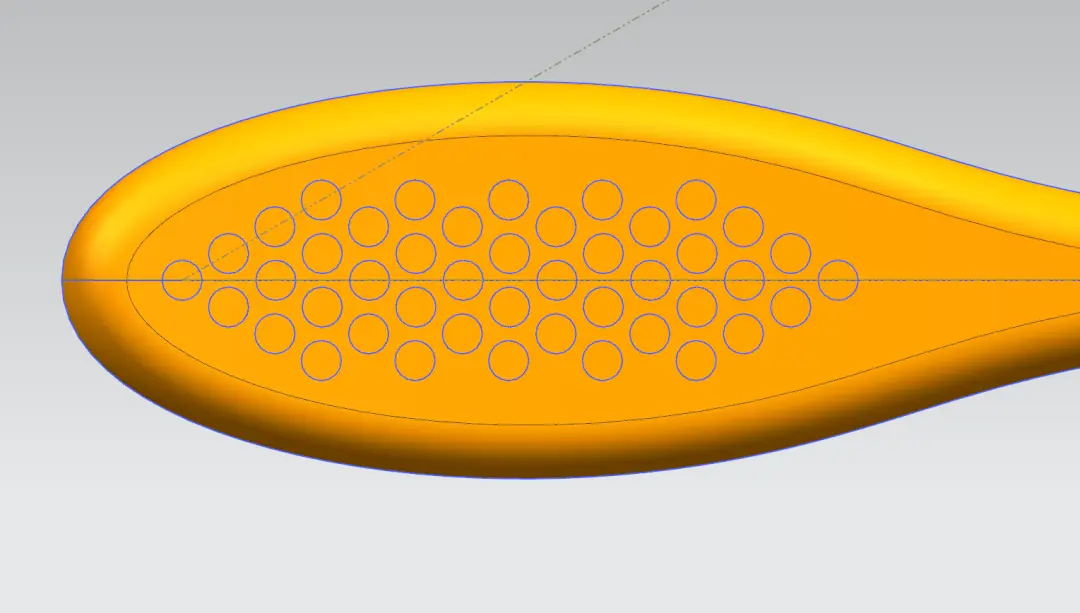

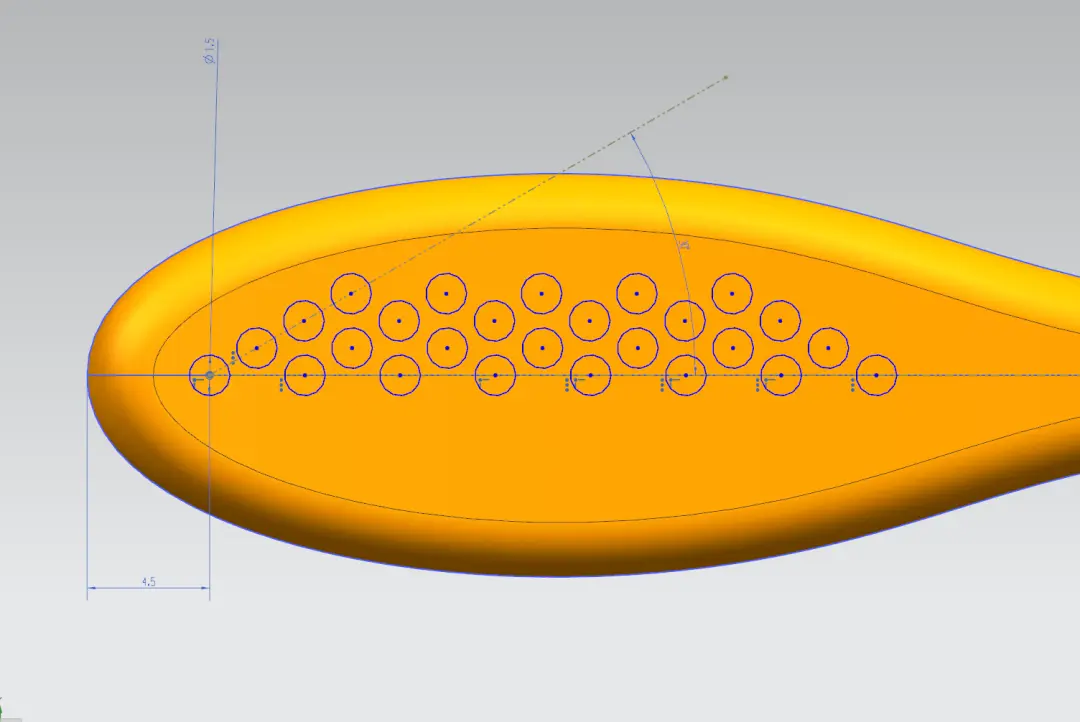

镜像后草图的样式如下，还是那句话！看着来就行，怎么顺眼怎么来！

7、对草图进行拉伸求差，我这里向下拉伸了4.5mm.

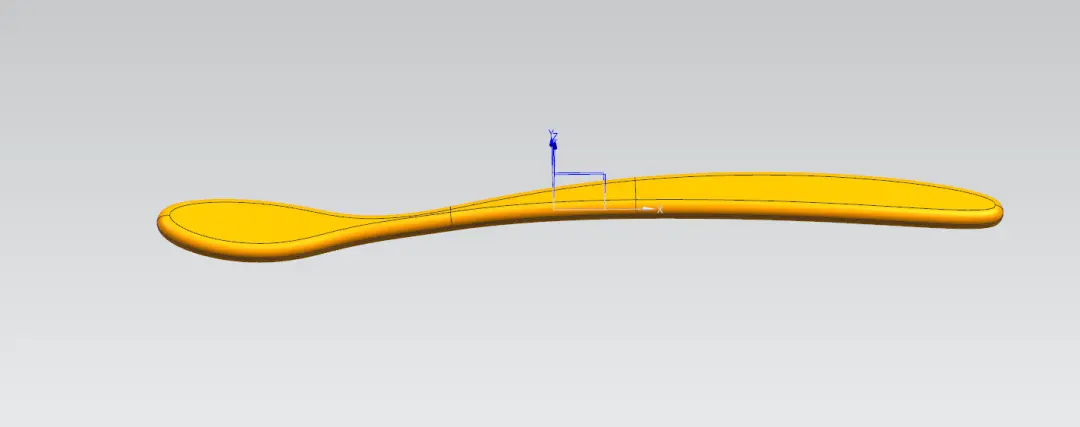

牙刷柄就这样完成了

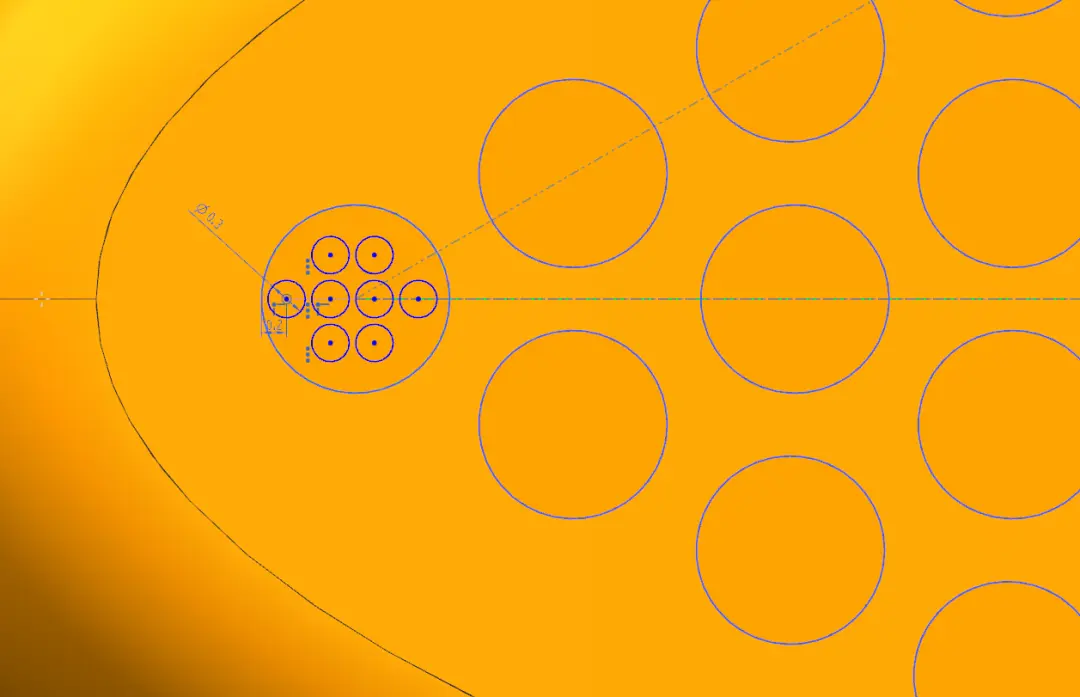

8、接下来绘制牙刷毛，继续在XY平面绘制草图，绘制小圆阵列

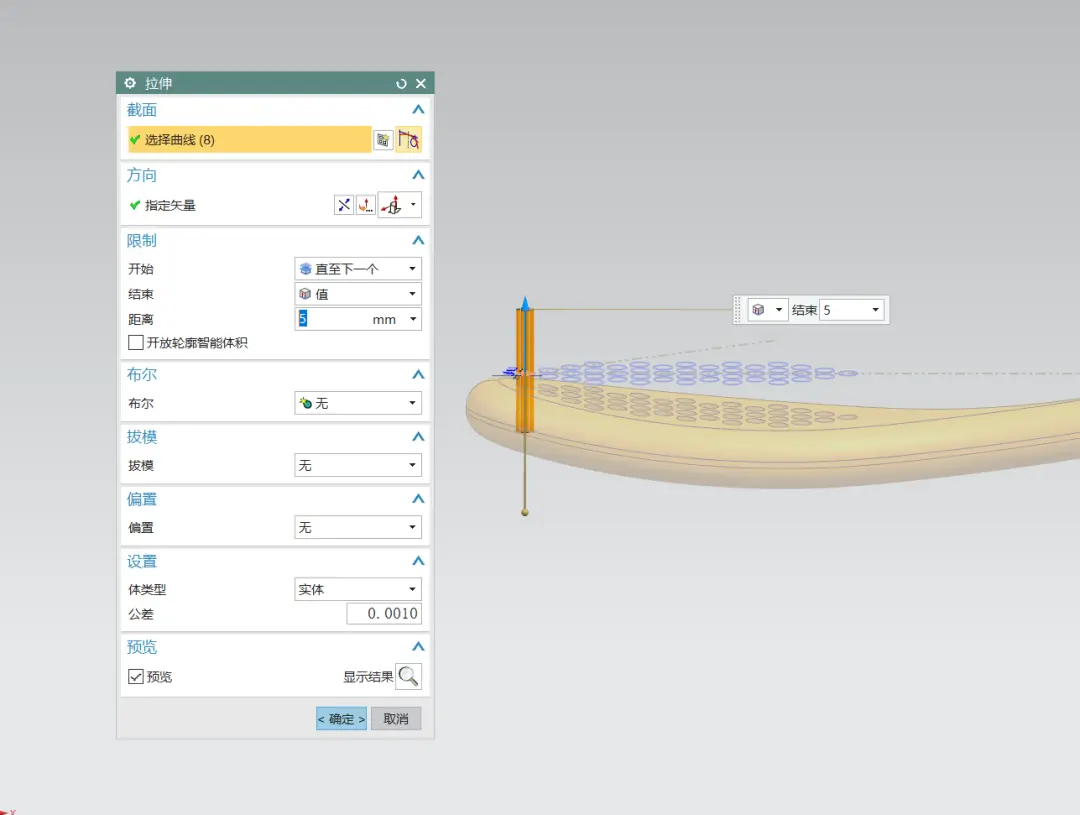

9、进行拉伸，开始位置直到下一个。

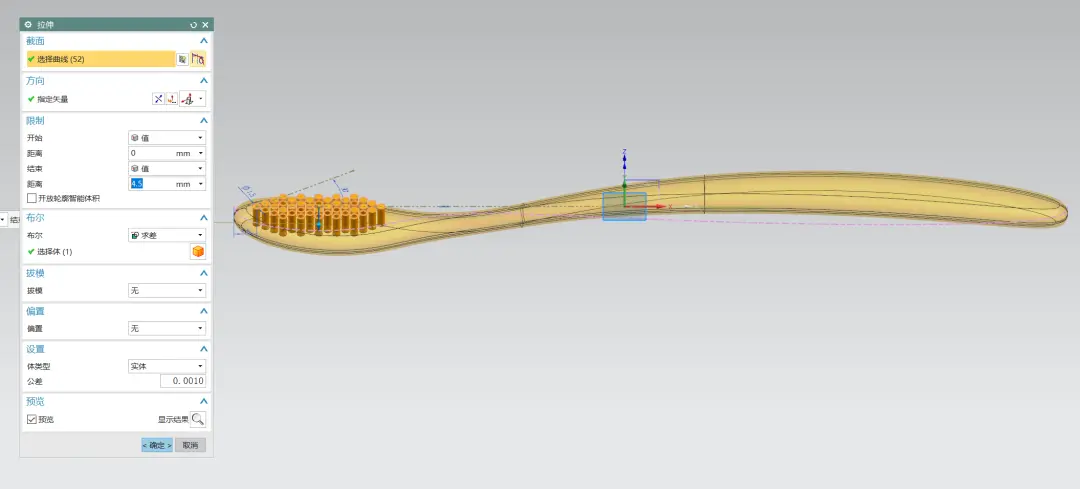

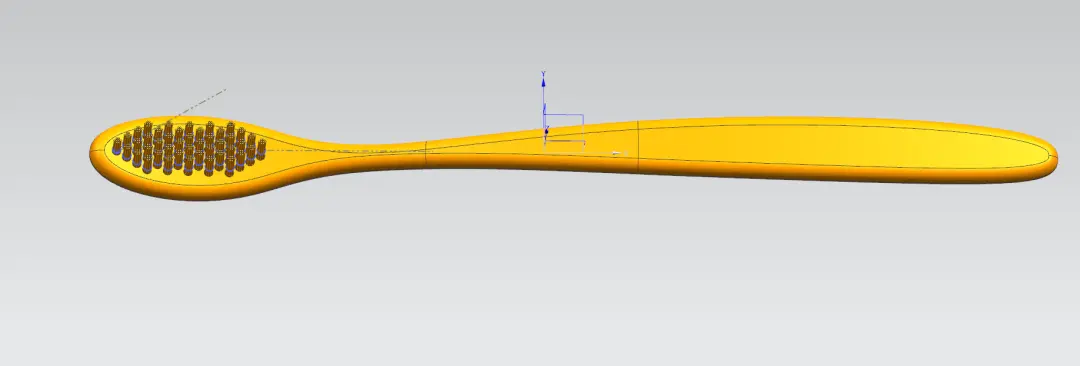

10、最后对牙刷毛进行阵列，和草图阵列方法一样

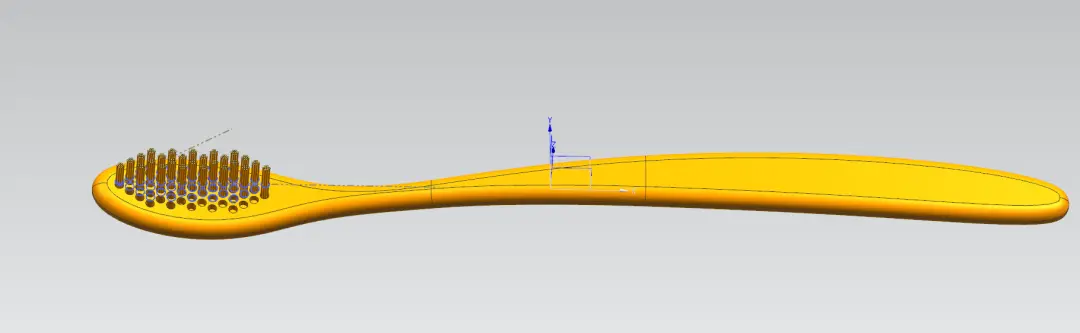

到这里模型就完成啦！

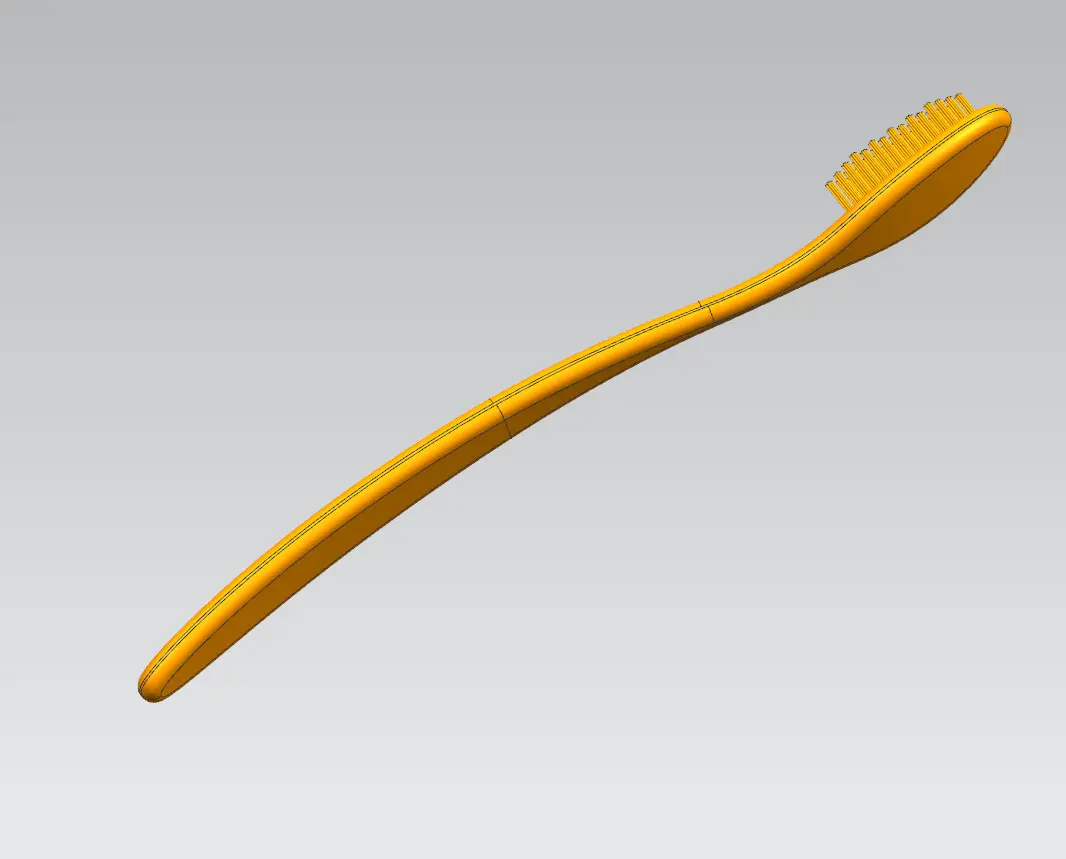

用UG渲染一下，这个款式的牙刷卖个5毛不过分吧！

各位小伙伴看了之后有没有学会啊！有没有想来画一画自己的同款牙刷呢？或者自己设计一款独特的牙刷呢！

好啦，今天的建模小教程就分享到这里啦，不知道大家做起来感觉怎么样呢？之后会分享更多和UG相关的小知识小技巧，也会分享一些行业相关的内容，感兴趣的小伙伴别忘了关注一下哦~
