UG/NX新手教程：羽毛球模型的简单建模

羽毛球，应该没有人没玩过吧？就算没怎么好好玩过，那大概的样子应该还是有印象的吧？

今天就来简单的做一个羽毛球的建模练习，先看看大家的水平如何！

建模过程 ：

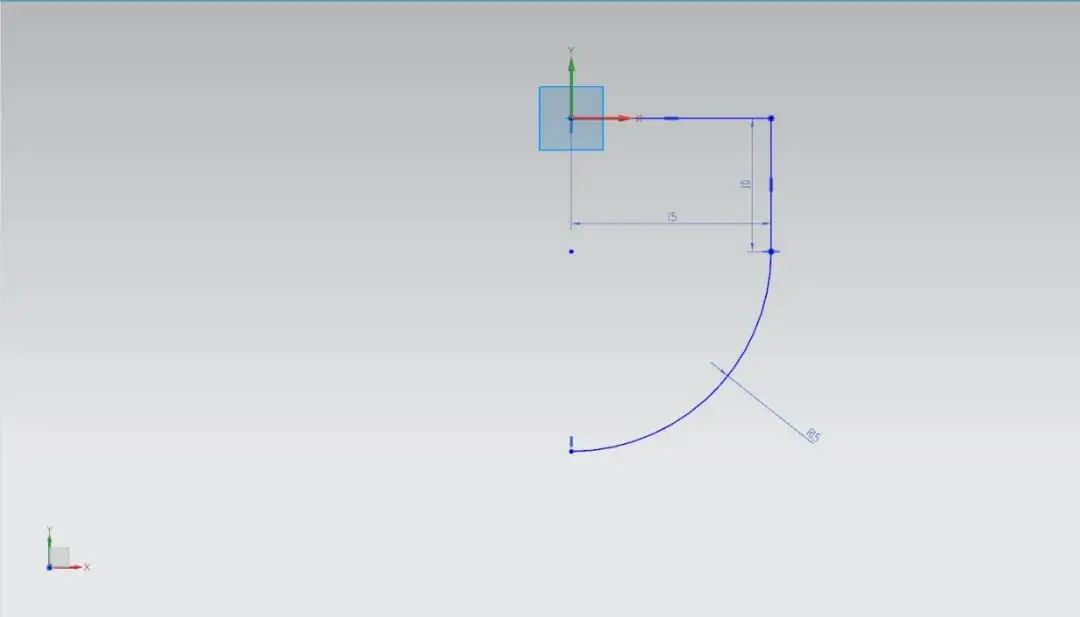

1、首先在XZ平面创建草图，绘制如下草图。

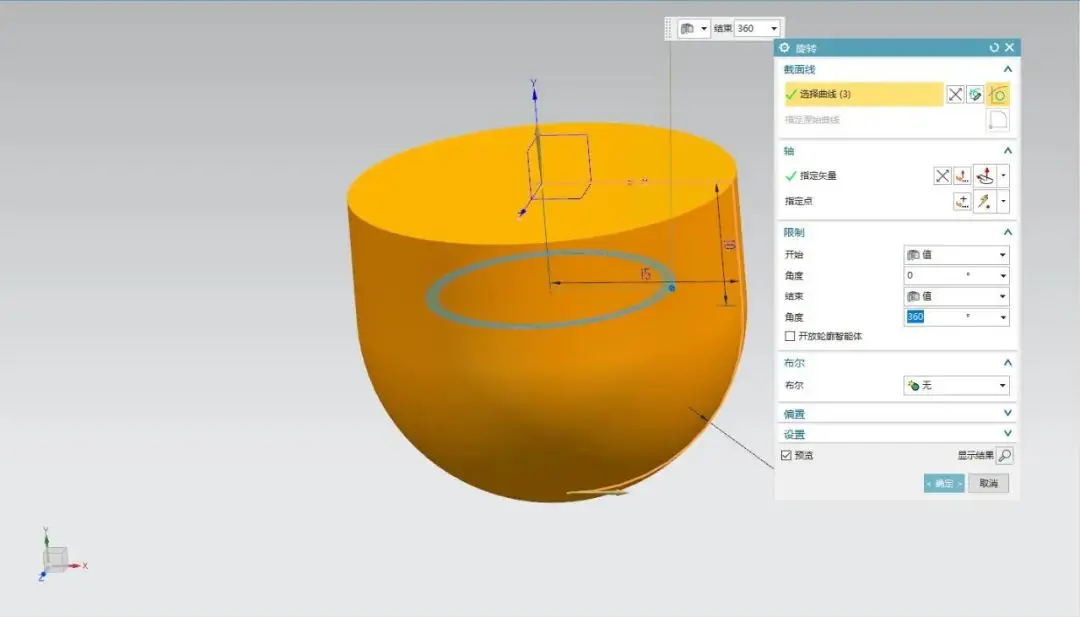

2、将草图沿坐标轴旋转成实体

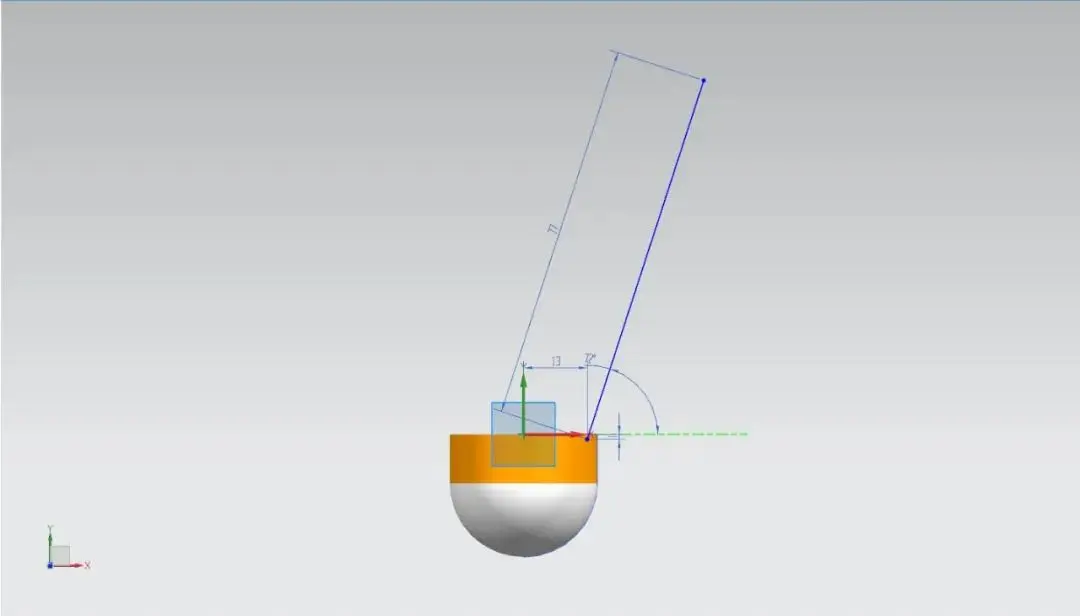

3、再创建草图平面，绘制一条直线

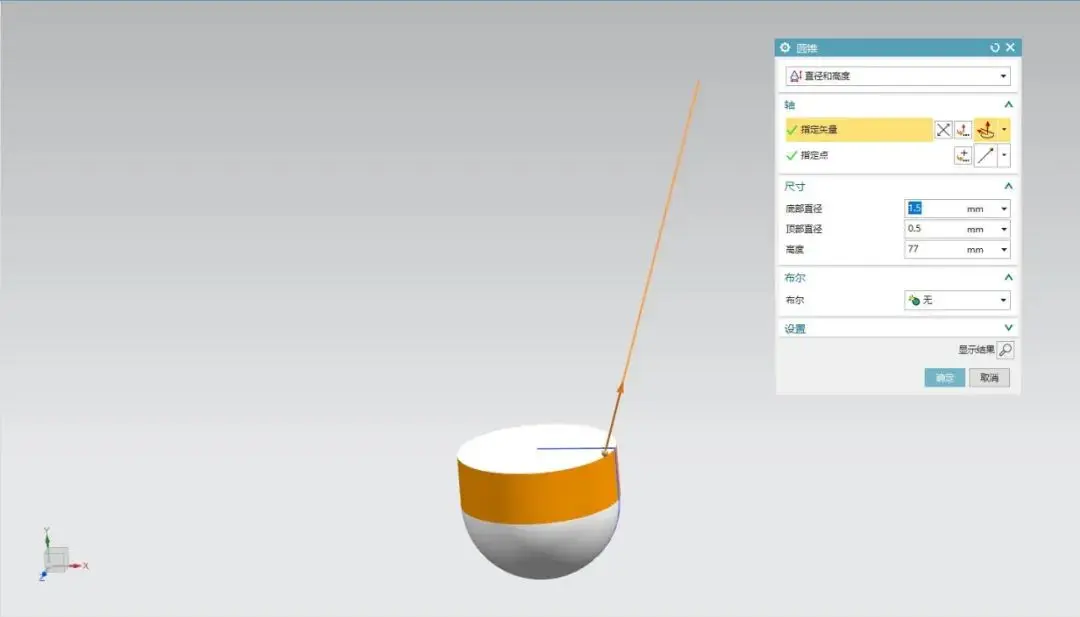

4、利用直线做圆锥， 输入直径与高度

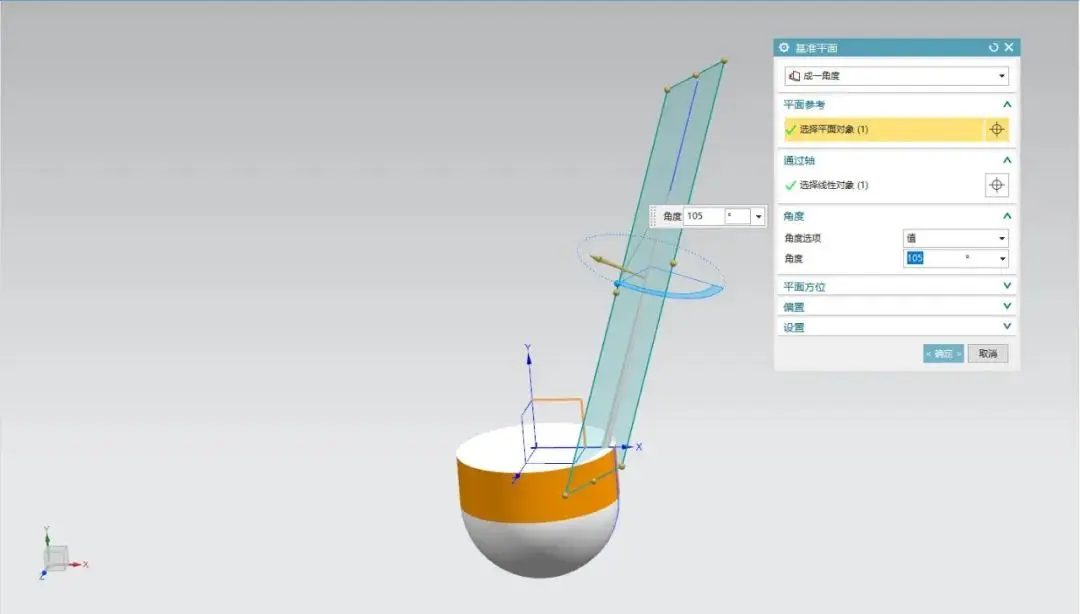

5、创建基准平面，角度为105°

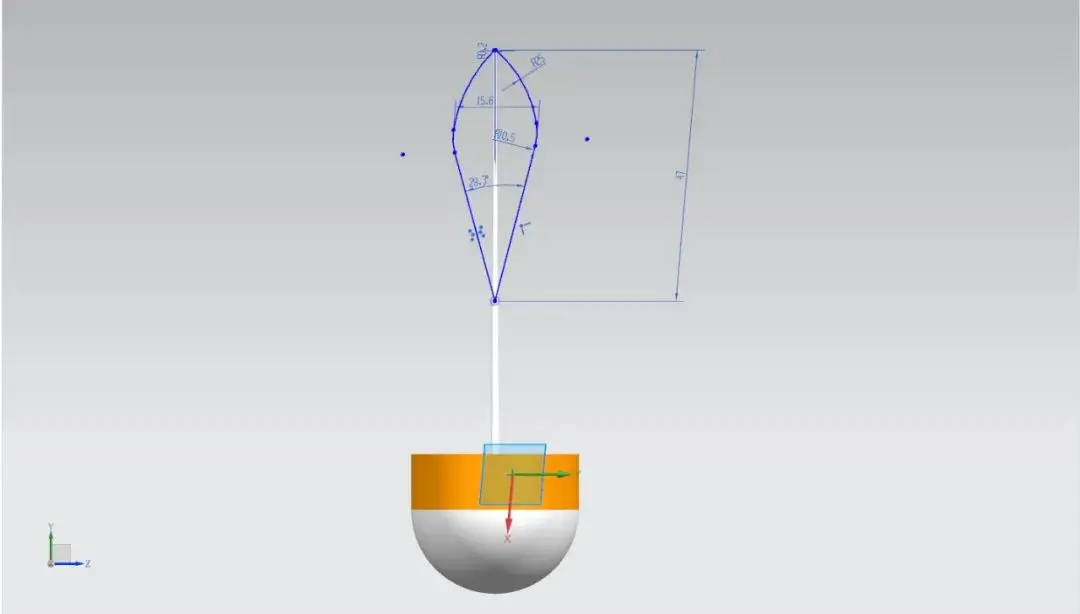

6、在此基准创建草图平面，绘制如下草图

7、拉伸草图成实体， 距离为0.1mm

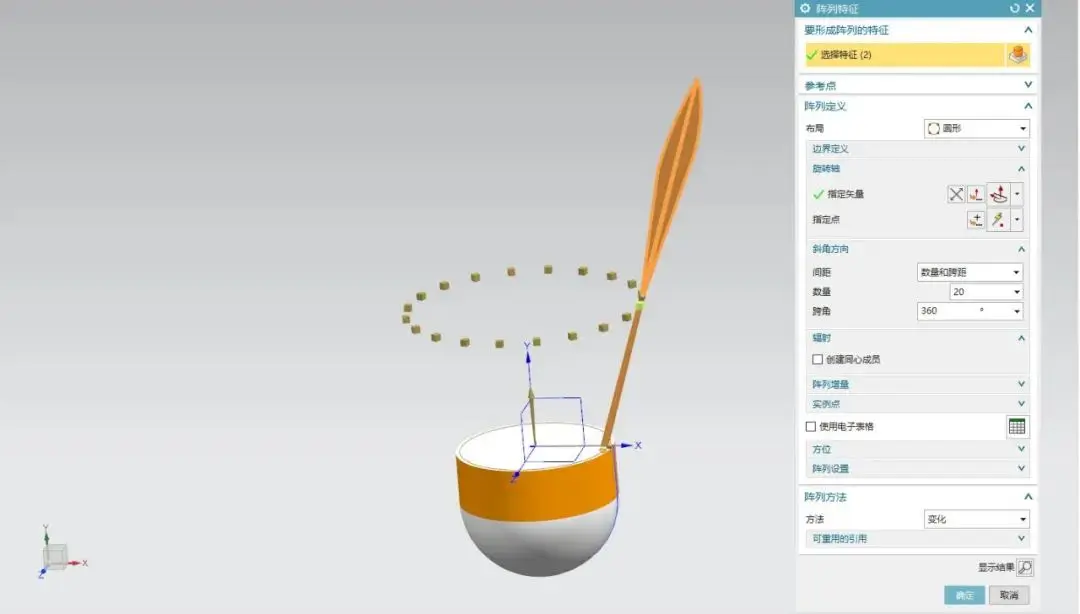

8、将拉伸的羽毛进行圆形阵列， 数量20个，跨角360°

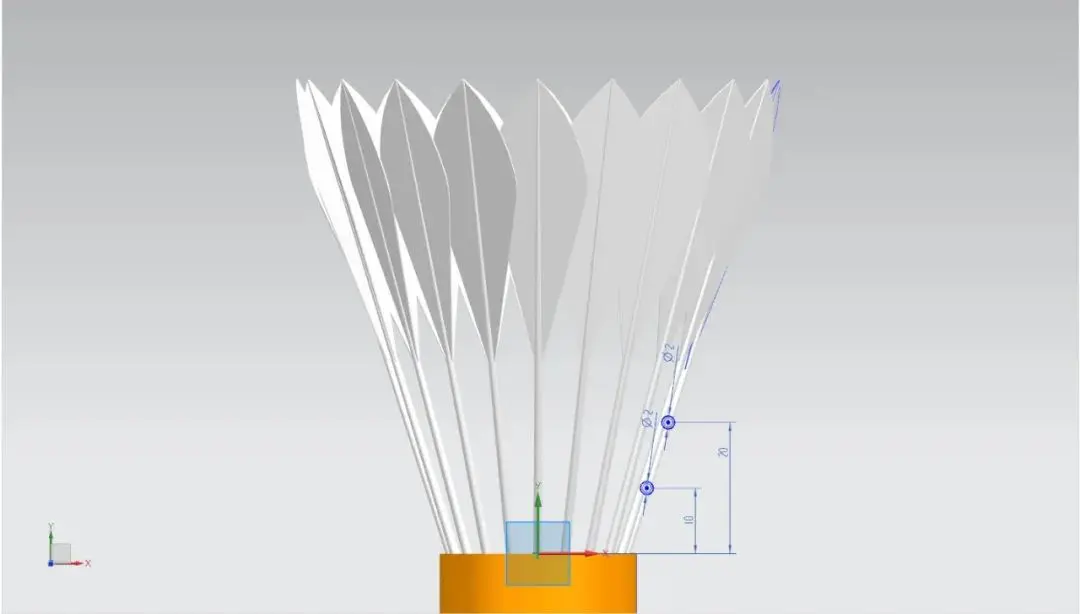

9、继续创建草图,  圆直径2mm

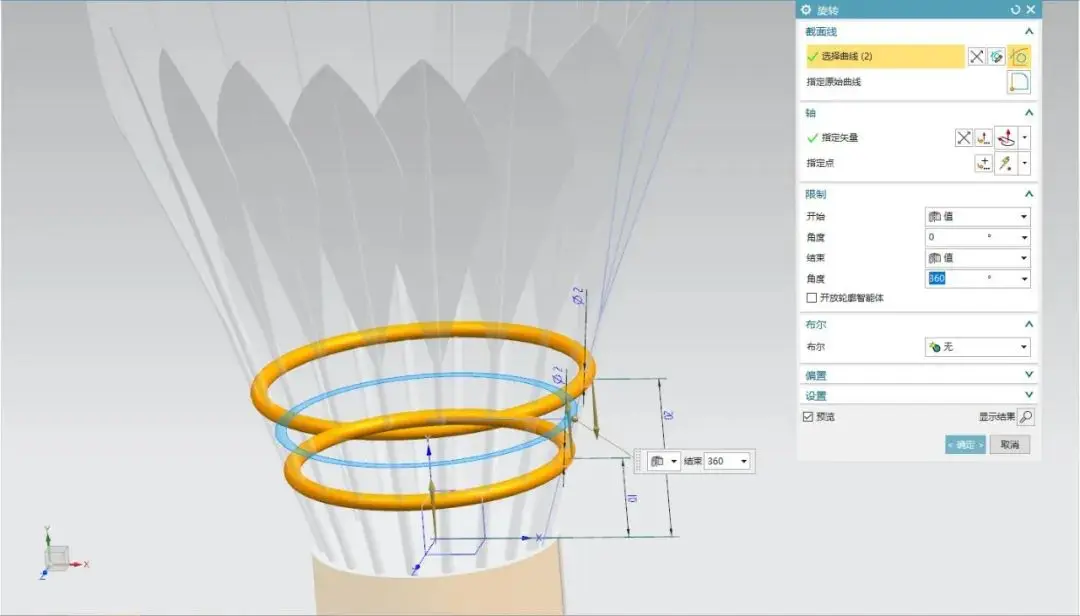

10、旋转成型

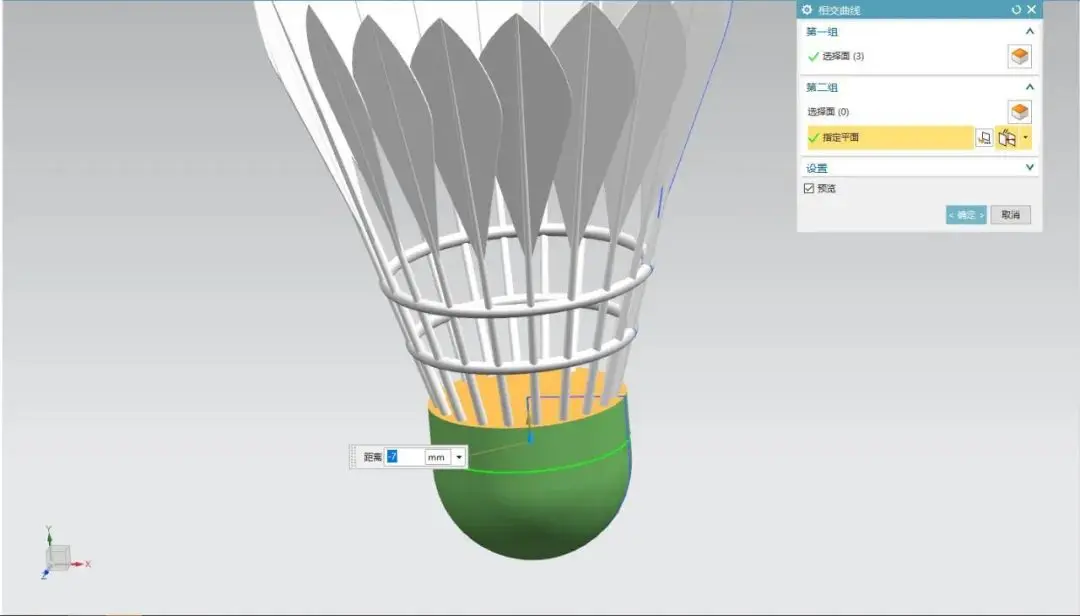

11、抽取基准面与旋转实体的相交曲线

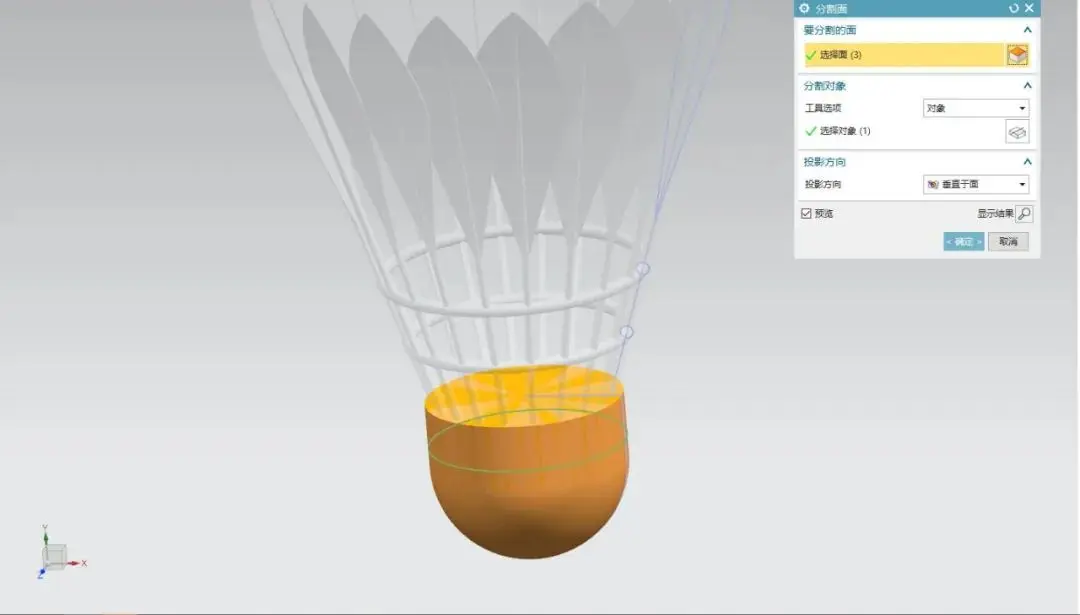

12、分割面方便后续的上色

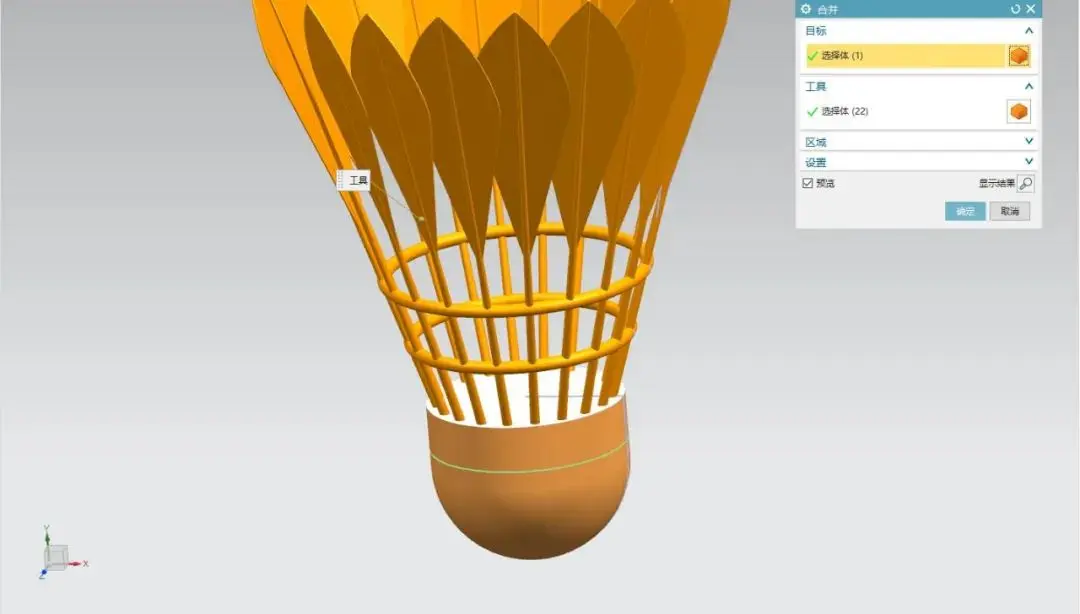

13、整体求和，模型完成

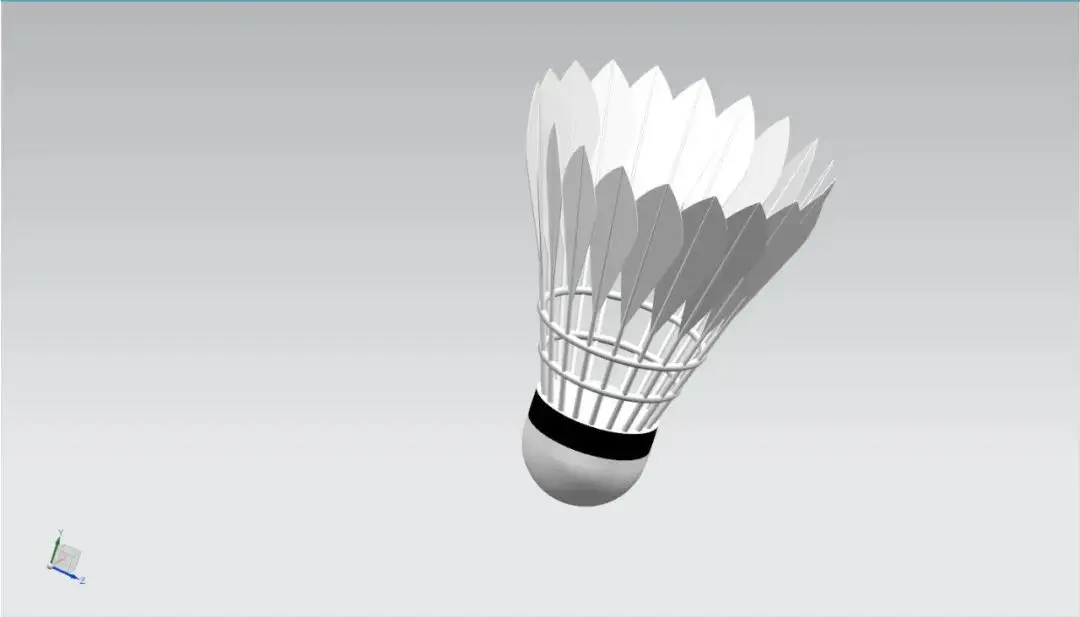

14、颜色修改，更加美观
