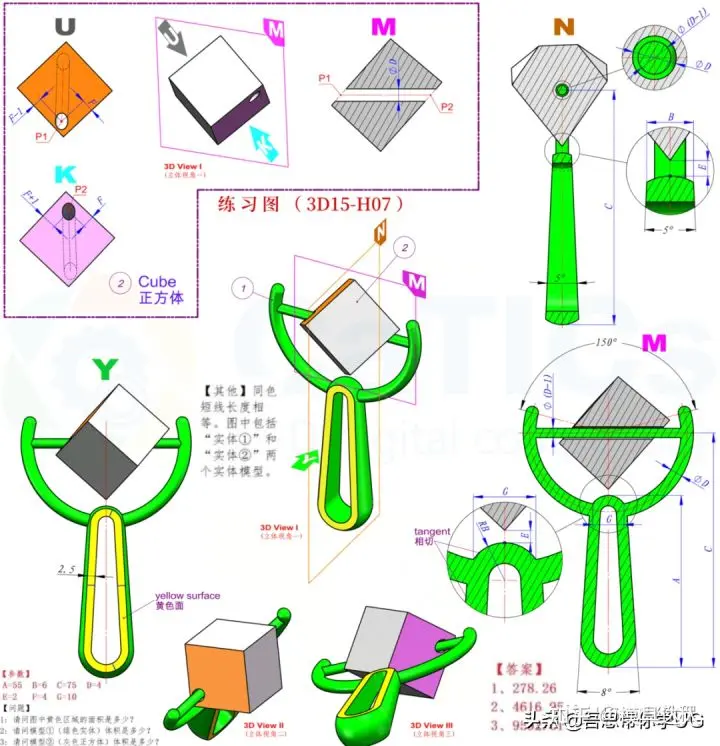

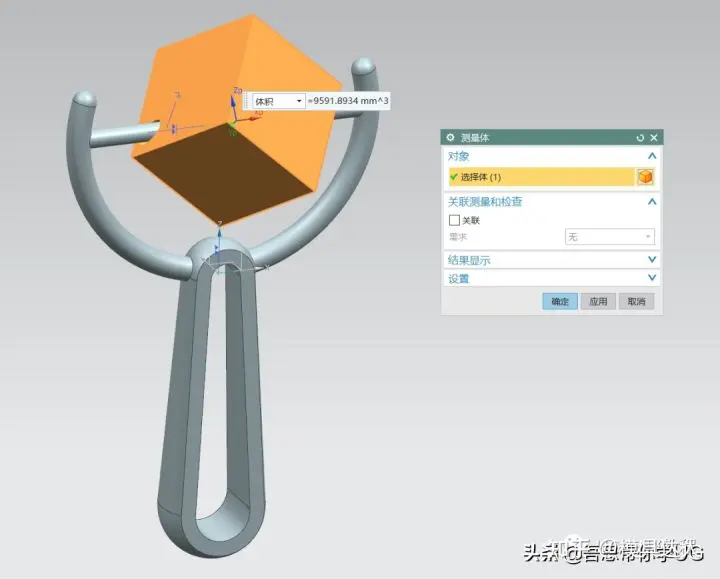

今天咱们来看看这个图纸，相信大家第一眼看上去的感觉就是：这有什么难的？别急，咱们来好好仔细悄悄看！
把它分为两个部分，一个是手柄的部分，一个是手柄上的方块，仔细读图就能发现，手柄部分的尺寸非常的齐全，但是方块部分的却欠缺一个边长的尺寸，如何通过现有条件让他自动推算出这个边长呢？来看看建模的思路吧~
建模思路：

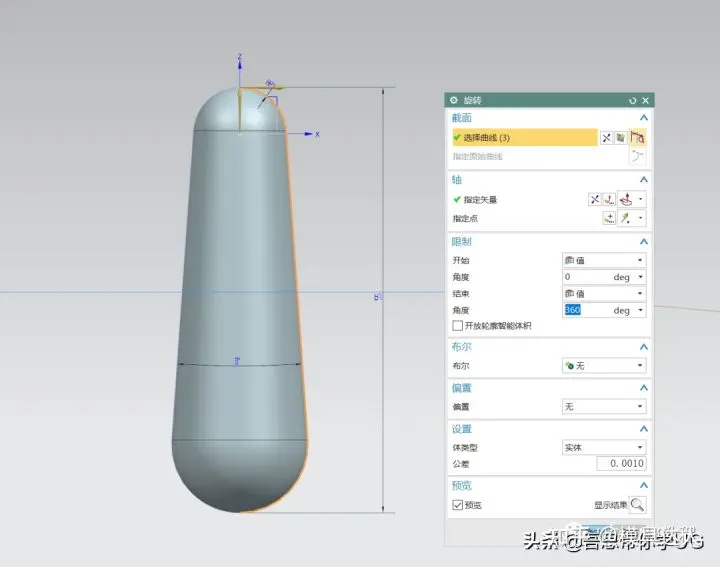

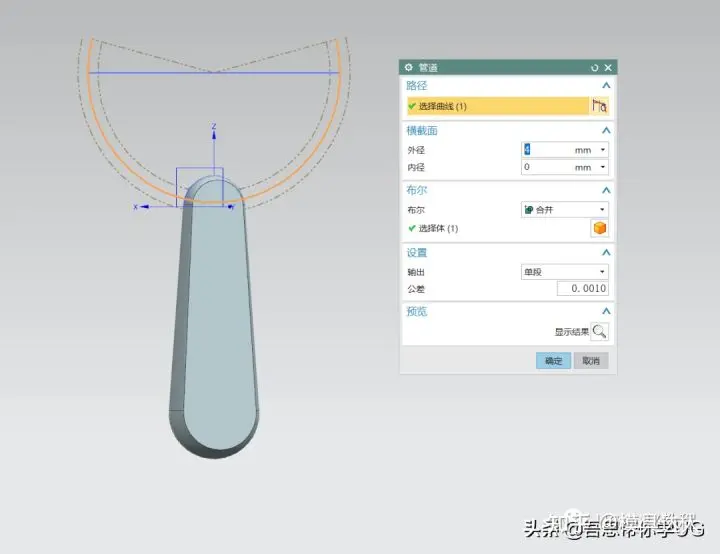

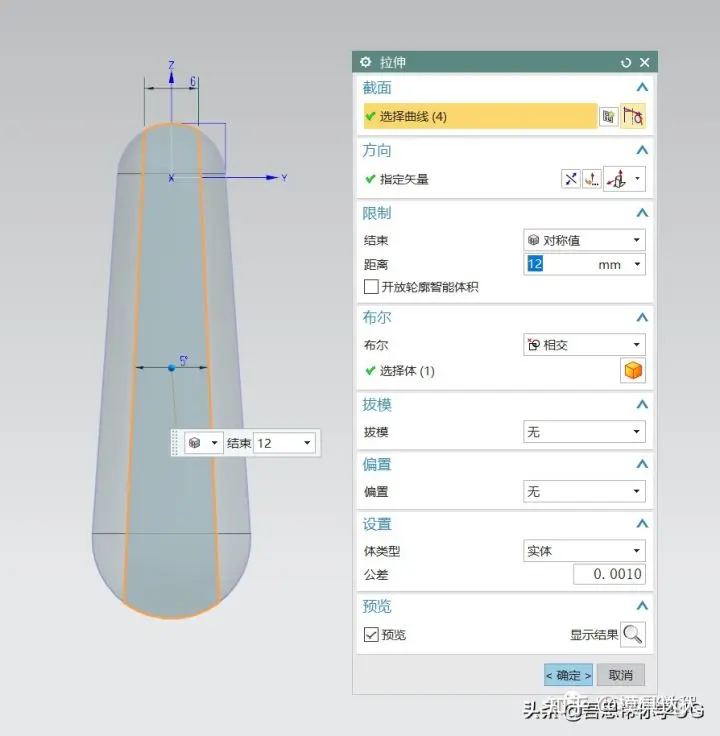

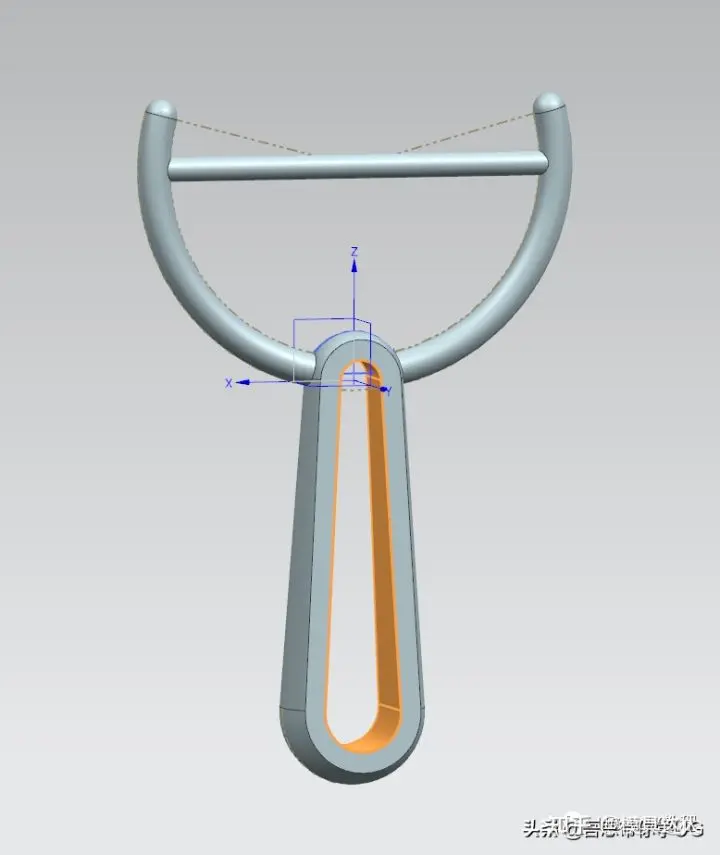

首先咱们先把尺寸齐全的弹弓主体建模出来，这个没有什么难度，都是非常简单基础的操作

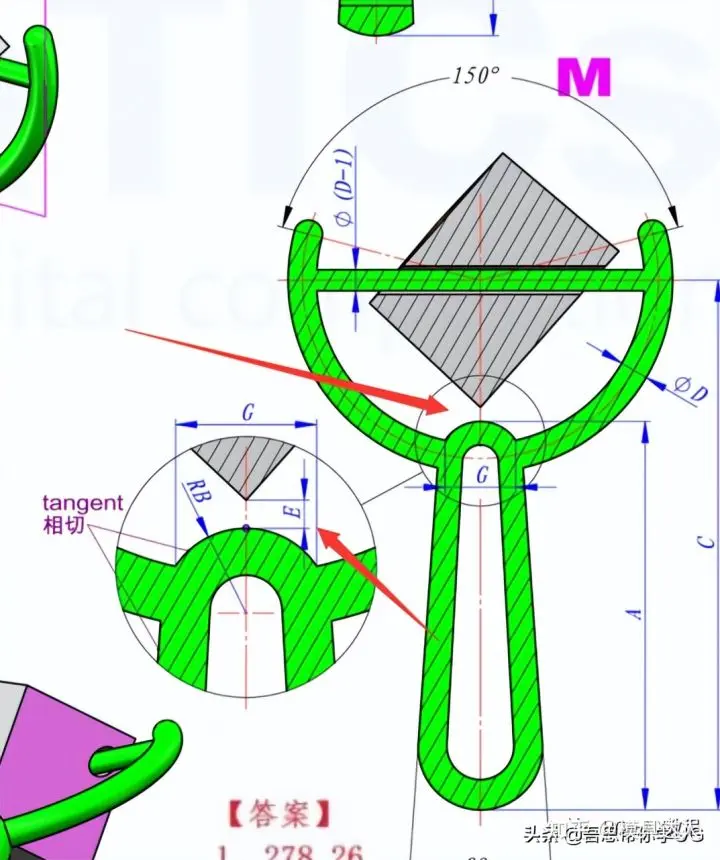

重点还是方块的绘制，我们首先需要一个值来确定方块的具体位置，那就是底端的顶点位于模型的中心轴线上，具体的数值就是这个E的值。
这个案例只用建模是做不了的，所以这里既然有位置上的要求，那就干脆直接用装配模块来进行案例的绘制。因为咱们能明显的看出这个E值与方块的边长是呈现一定的等式关系的，建模里面的移动对象是个非参命令，是不符合我们的要求的，要将移动变成参数化可控制的就只能用装配来进行操作。

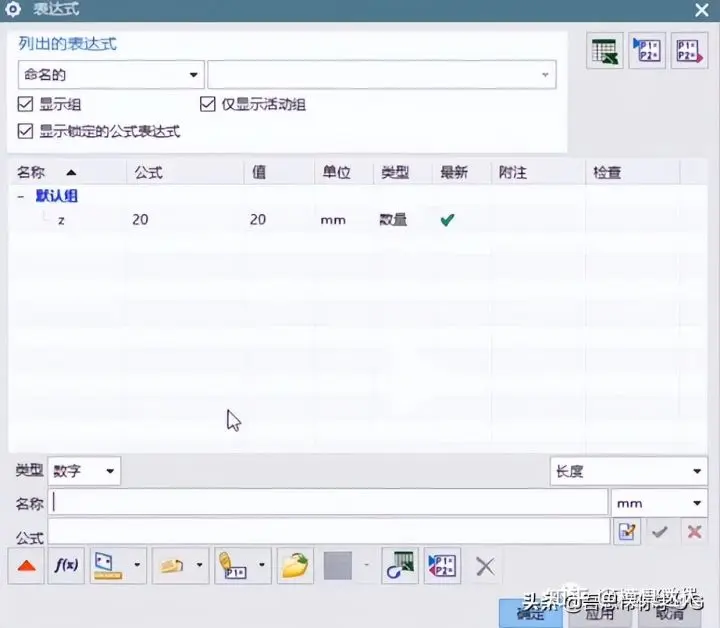

接下来咱们新建一个装配父对象，按ctrl+e打开表达式对话菜单，设置一个变量Z（字母可随意，只是代号）数值为20（数值随意，这只是一个参考数值）

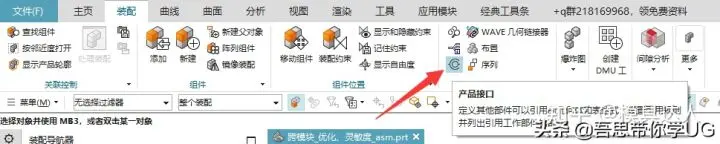

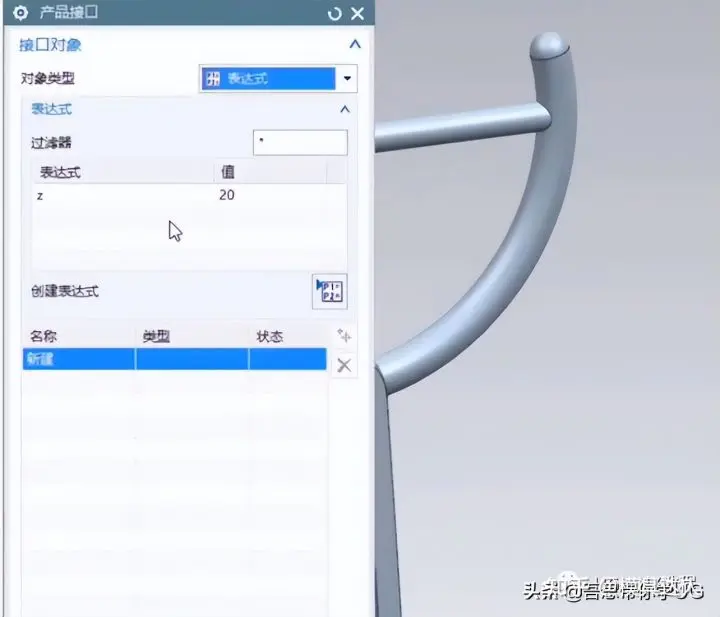

在装配选项中找到产品接口这个命令，打开后选中这个表达式z=20

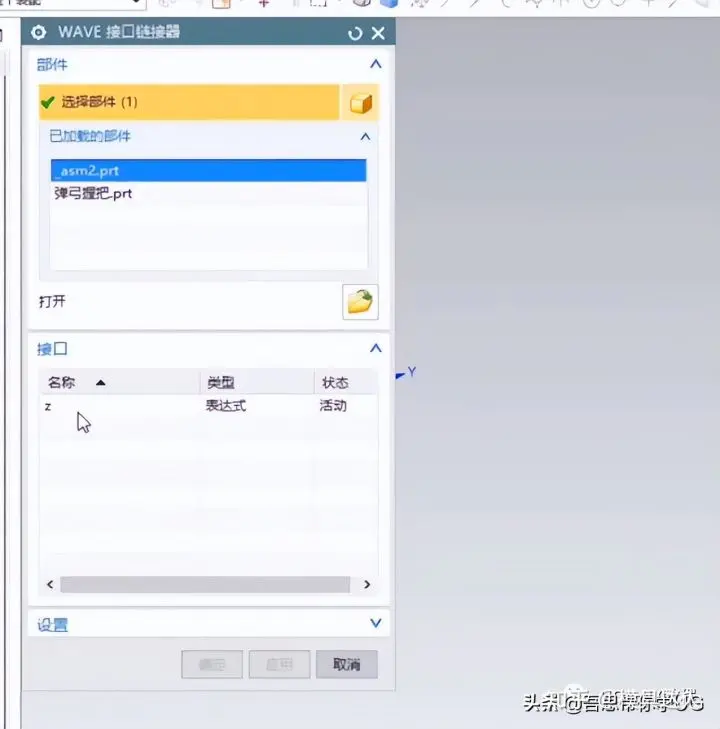

接着我们新建组件，还是在装配菜单中找到wave接口连接器，找到这个父对象文件的表达式z，点击确定后就能把装配文件的这个表达式导入进这个组件中，并形成关联

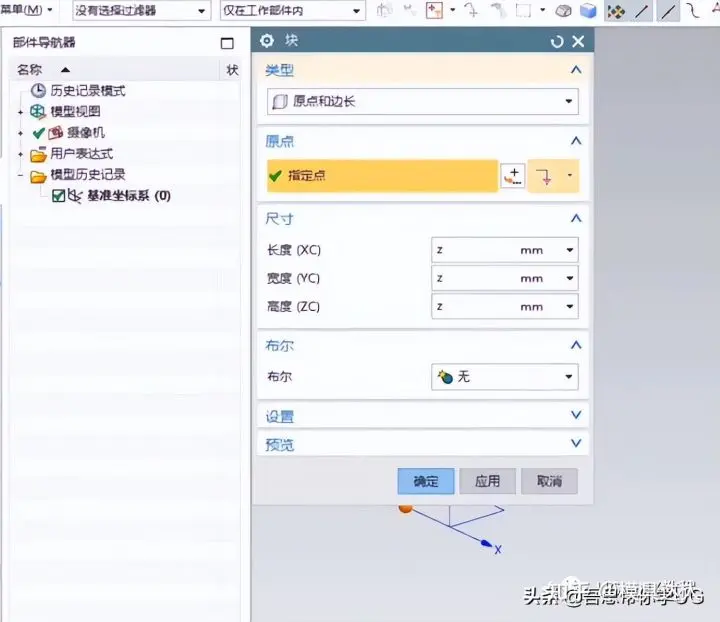

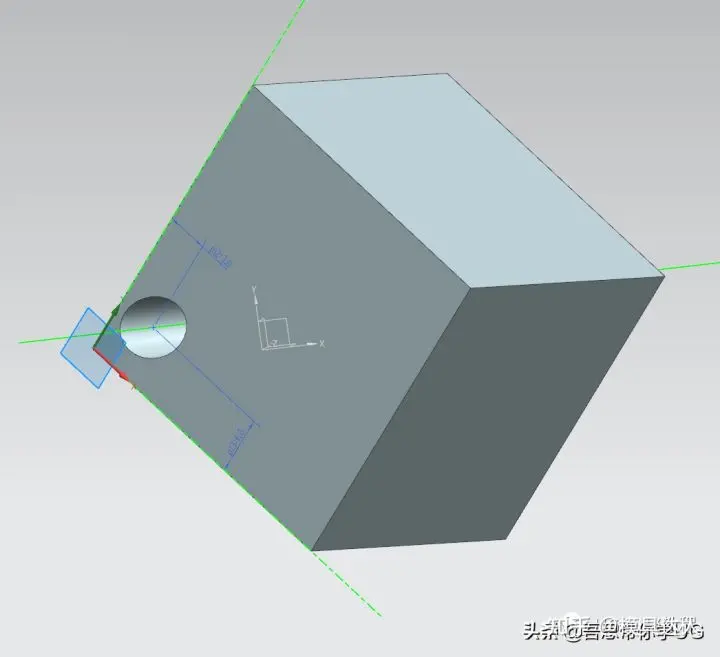

插入一个方块，将边长设为Z，让表达式与模型之间有一个直接的关联
方块上的孔洞位置就直接按照图纸中标注的尺寸位置直接绘制出来

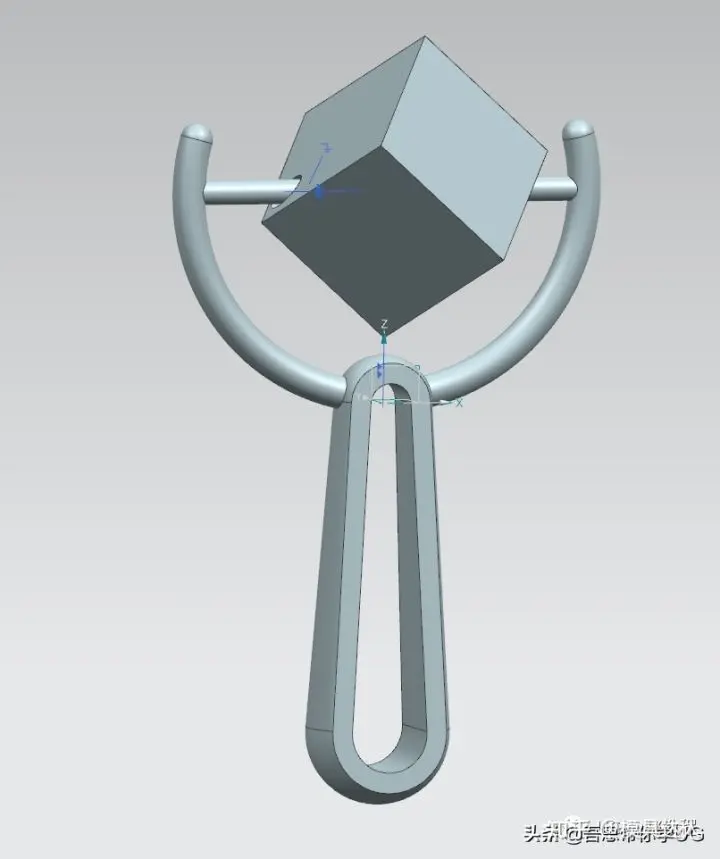

然后回到我们的装配父对象这里，用约束把方块约束在中间的圆柱上后，然后再把方块的底端顶点约束在坐标轴的垂直轴上。
现在约束好了之后，大家可以设想一下，这个点在z轴上上下滑动，如果边长不固定的话是不是整个正方形的方块也会随着变化？且点处于某个位置的时候边长只有一种结果

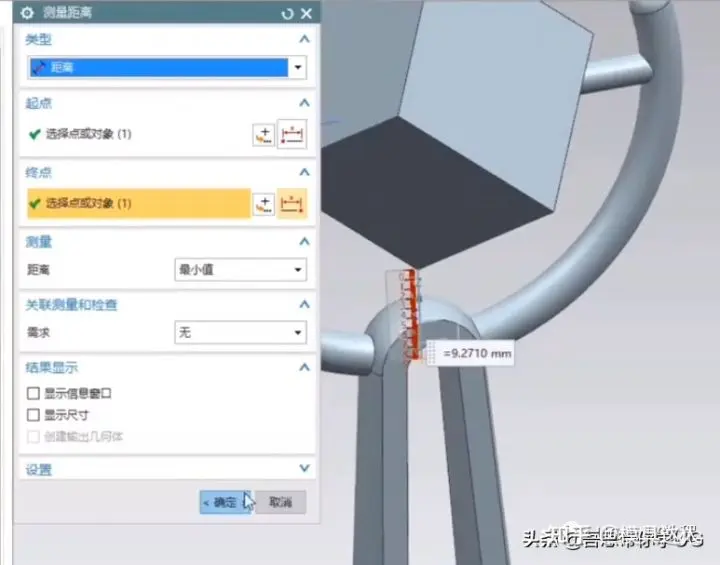

从图中我们就可以推断出来这个距离的理想数值应该是8（rB+E），在假设我们边长为20的时候，测量得出的长度距离并不等于8，如何在保证长度距离为8的情况下推算出方块的编程就是我们接下来说的这个命令的关键

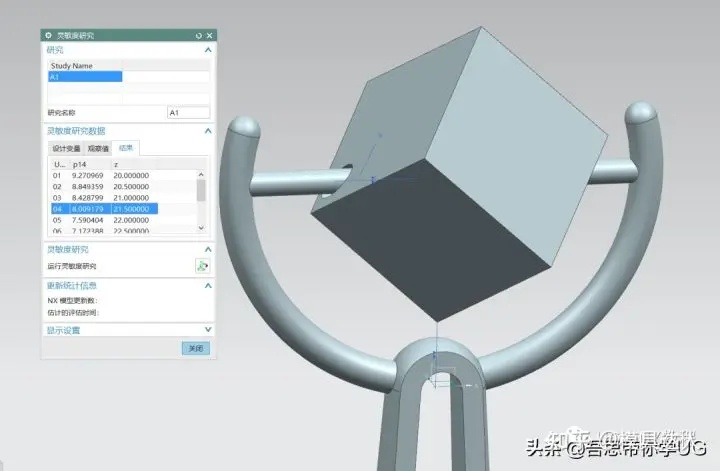

首先我们在分析中找到灵敏度研究这个命令，先新建研究名称，然后再设计变量中找到这两个表达式，在结果中找到接近8的那一组数据，右键点击一下然后点击更新

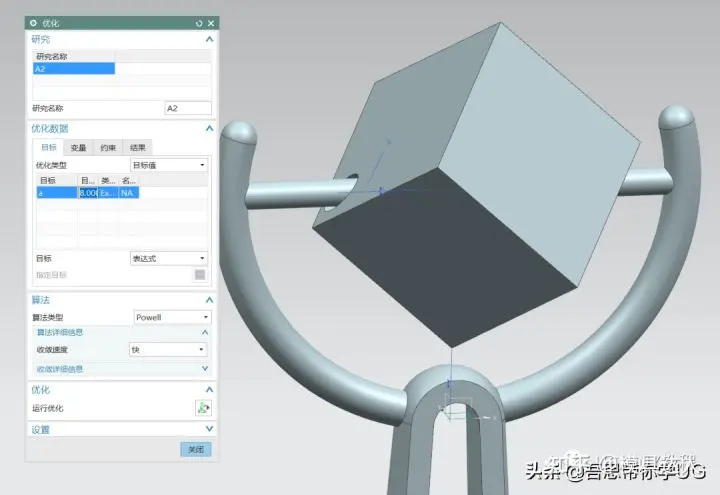

接着还是在分析中，找到优化这个命令，同样的新建研究名称，然后将目标值手动更改为8，一样的的运算后右键点击需要的结果，然后更新即可
后面这两步运用优化和灵敏度研究命令的步骤，可以多次操作。做一个比喻就是：我们所需要的结果就在一条长绳上，灵敏度研究就是截取我们结果所在的那一小段绳子，优化命令就是在这截取出的一小节绳子上找到我们需要的那一个点，截取的范围你可大可小，找点可以多找几次，这个命令大概上就是在区间中自动运算结果的过程。
那今天的分享就到这里啦，之后也会带来更多有趣的知识和内容，也会分享UG建模相关的小知识和小技巧，感兴趣的小伙伴们记得点个关注，不要错过了之后的精彩内容啊~
