UG/NX建模新手必看：超简单煤气罐模型制作教程

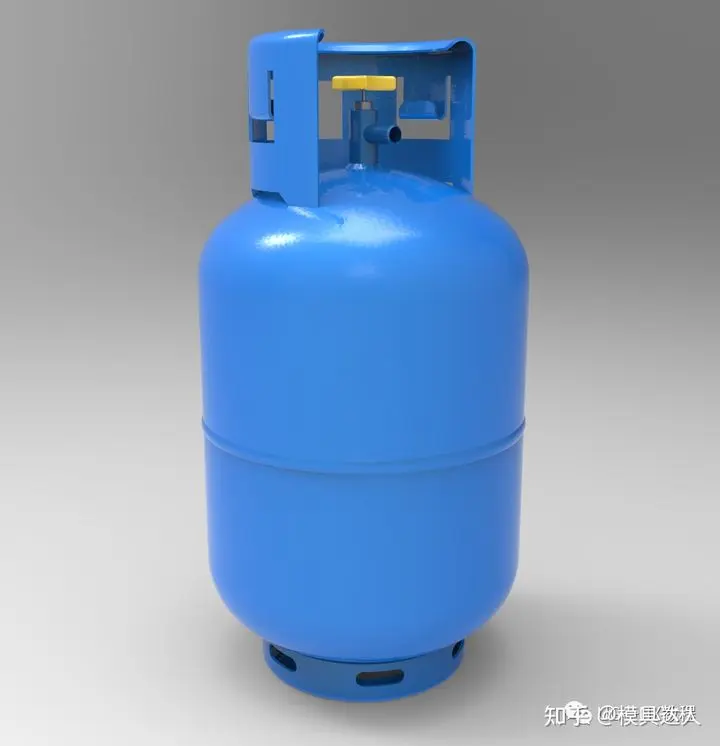

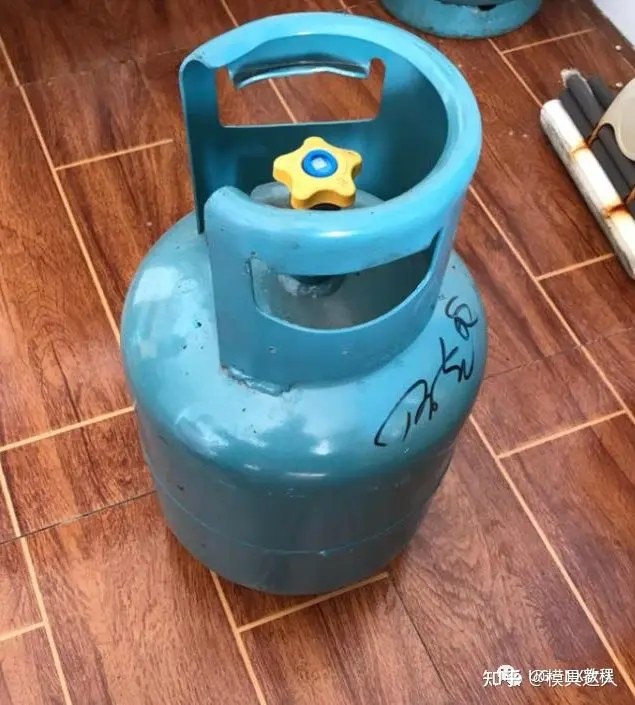

煤气罐以前几乎每家每户都有，虽然现在有些家庭改用燃气了，但是煤气罐的样式大家肯定印象深刻，并且还有一些小伙伴觉得它是个危险易爆品，今天我们就来用UG软件绘制一个煤气罐模型，来看看有你不会的地方吗？

建模过程：

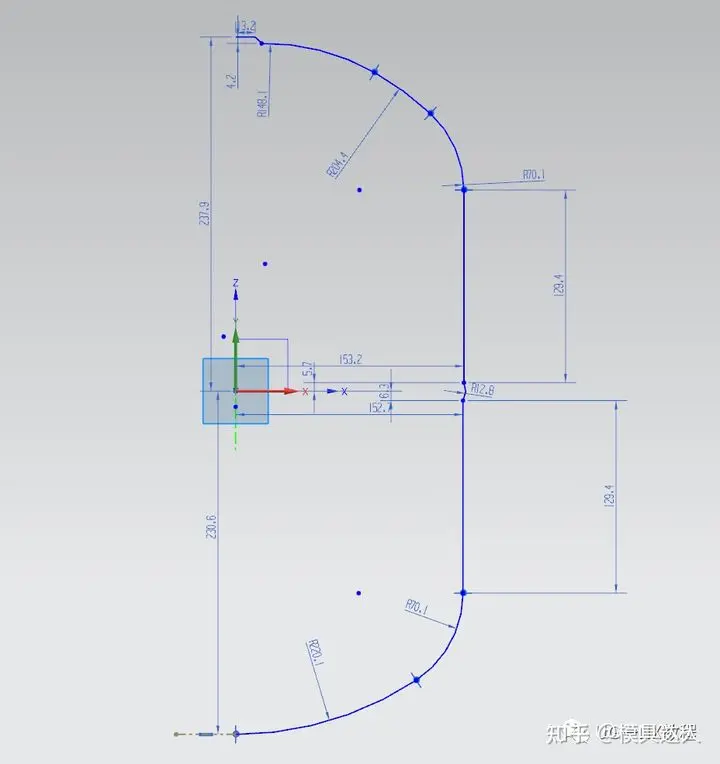

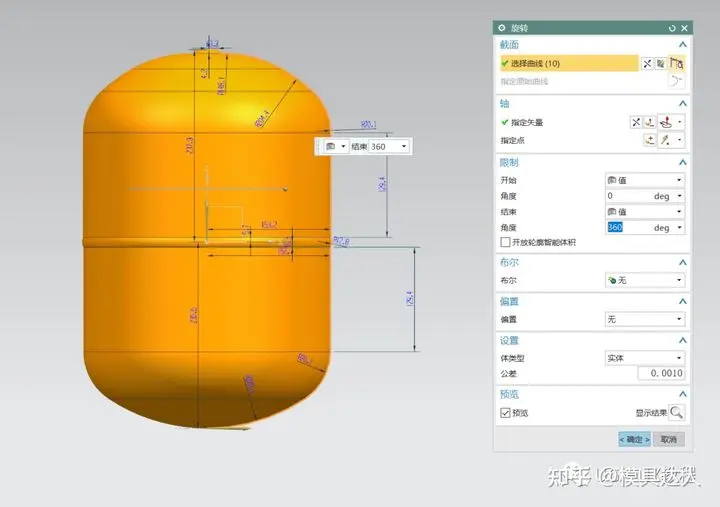

1.打开UG，绘制煤气罐的轮廓草图，并进行旋转抽壳2mm

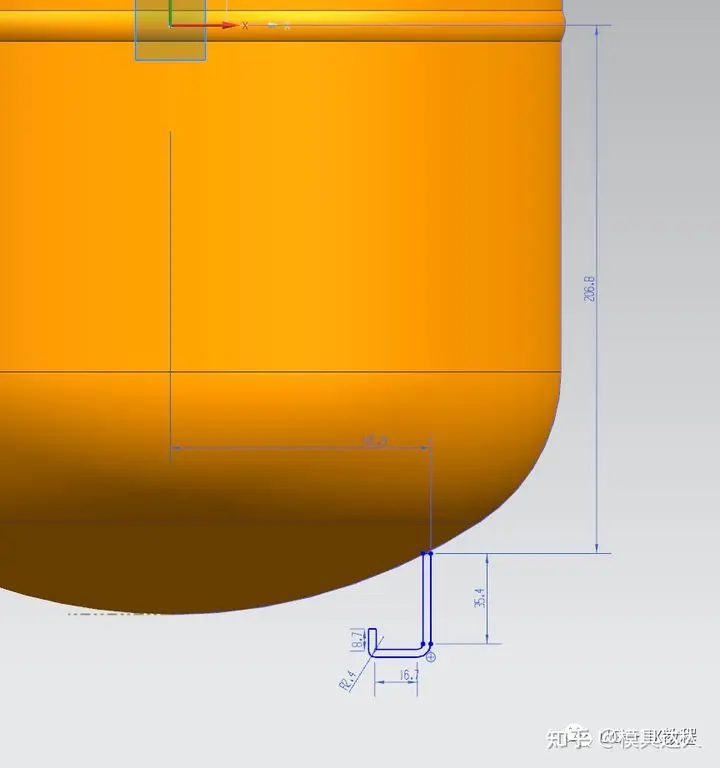

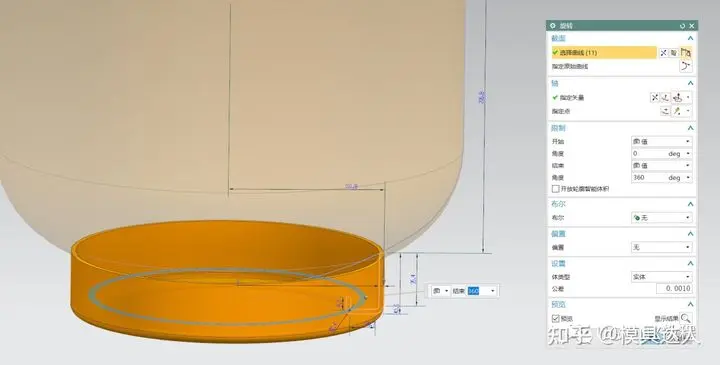

2.继续绘制煤气罐底部的草图轮廓，进行旋转

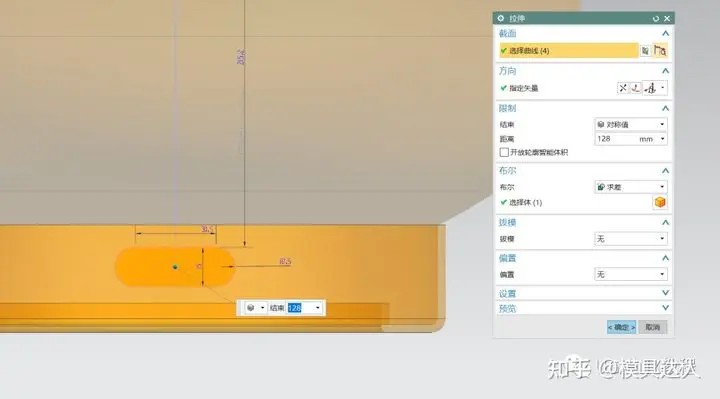

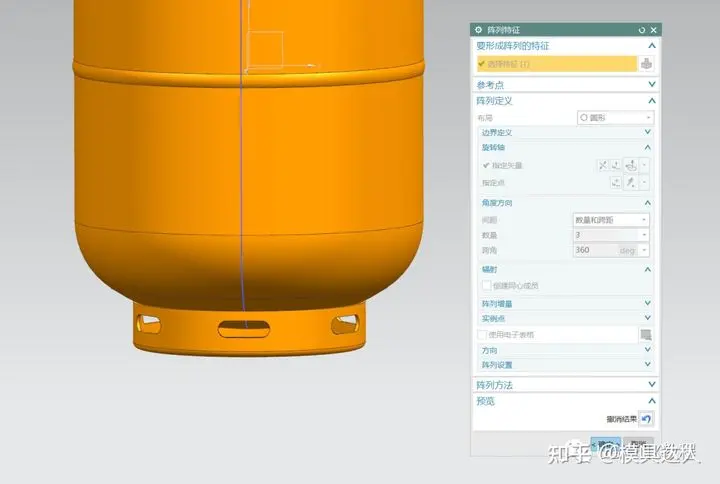

3.在底部拉伸草图求差后，并进行阵列

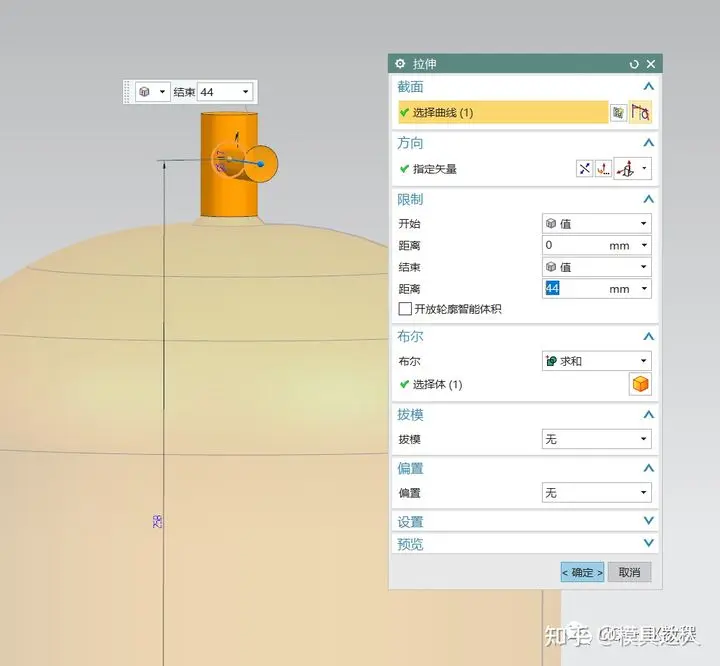

4.拉伸煤气罐管口

5.拉伸出气管道

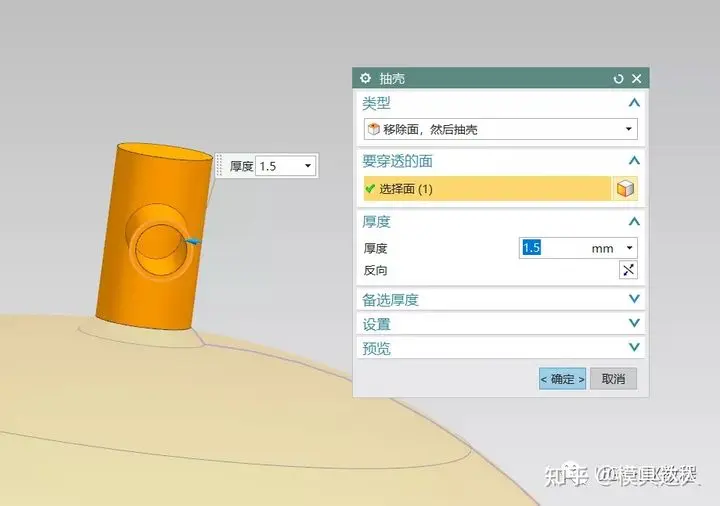

6.移除面抽壳

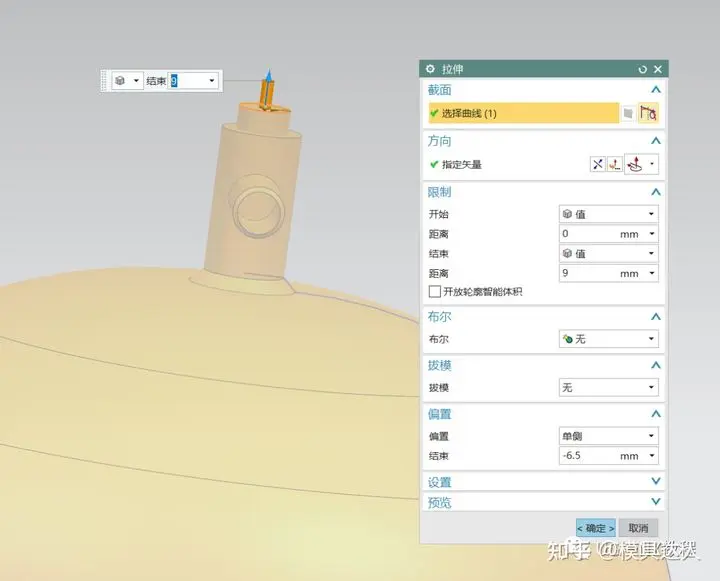

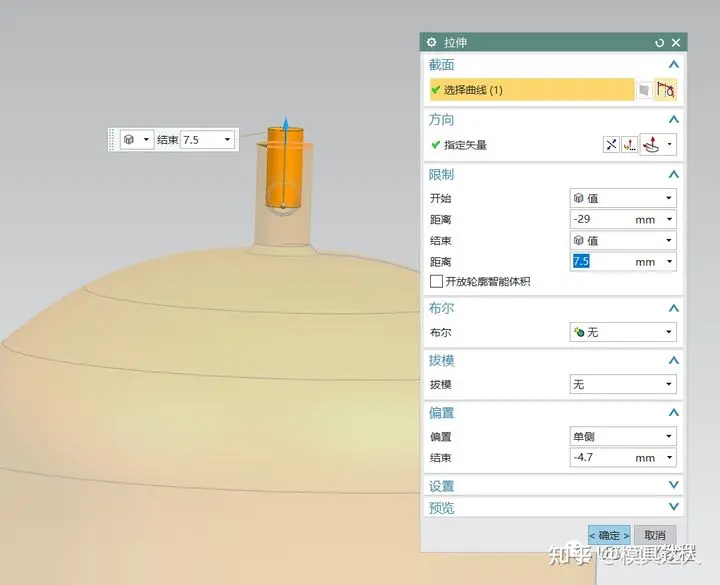

7.拉伸做出活塞杆

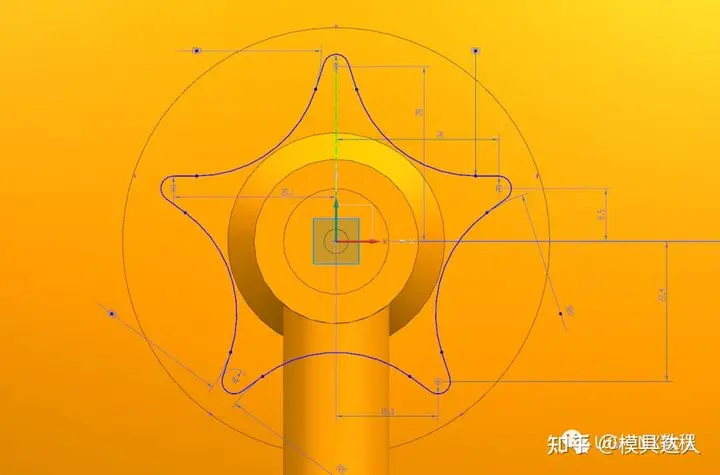

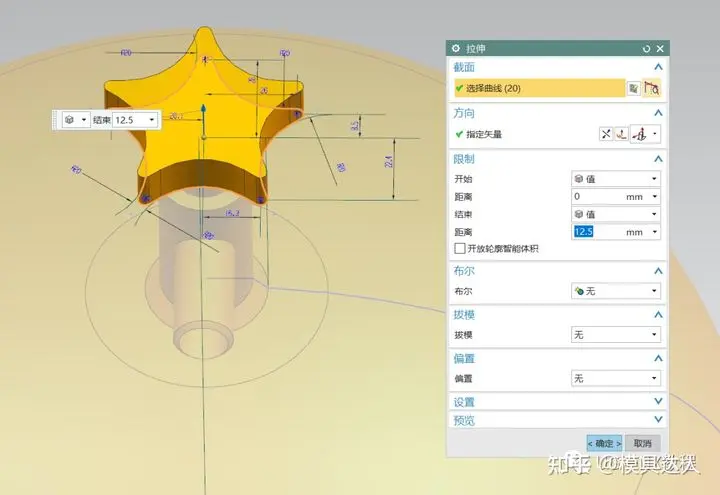

8.在拉伸面上绘制阀门草图并拉伸倒角

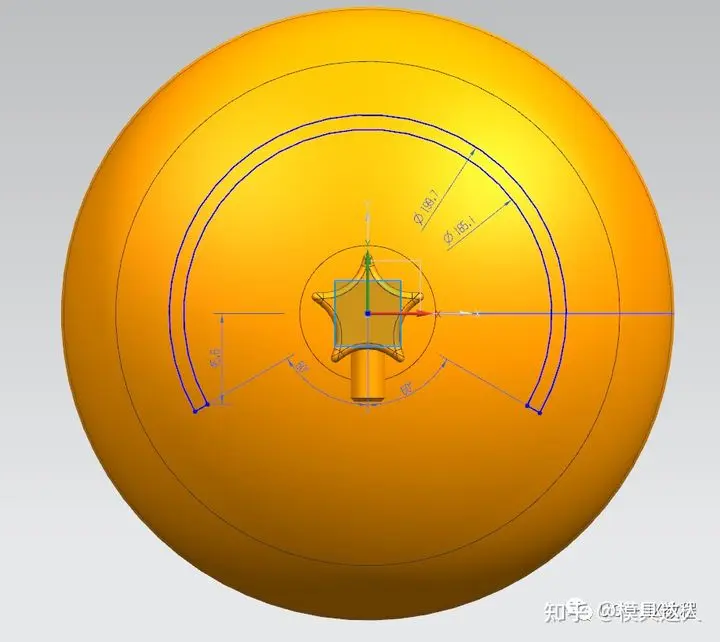

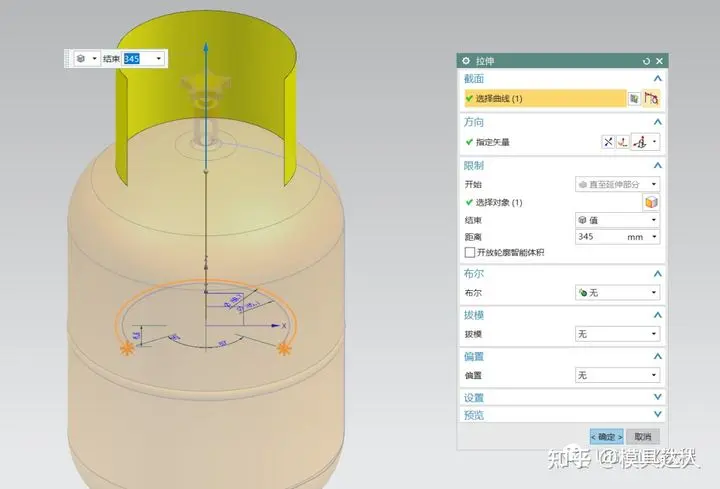

9.在XY平面绘制草图，先拉伸一条边

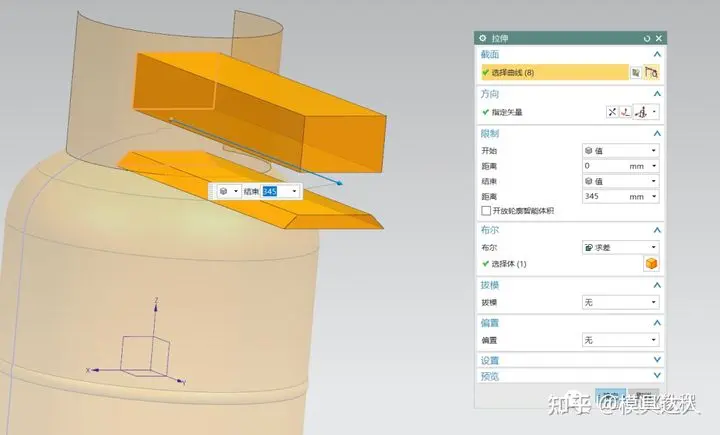

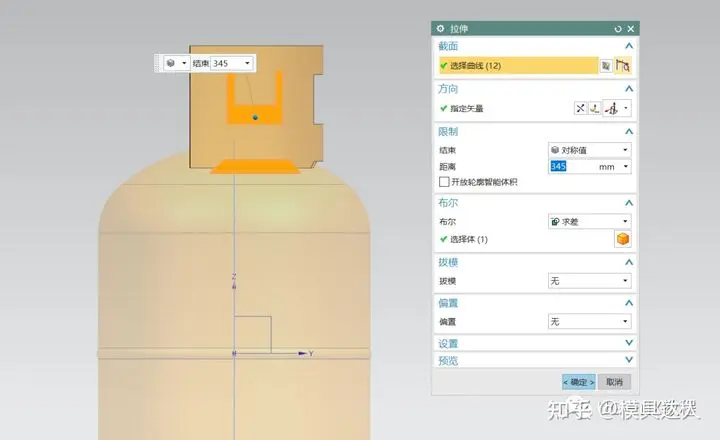

10.随意拉伸一个正方形和T形求差

11.侧面也是如此，准备做提手

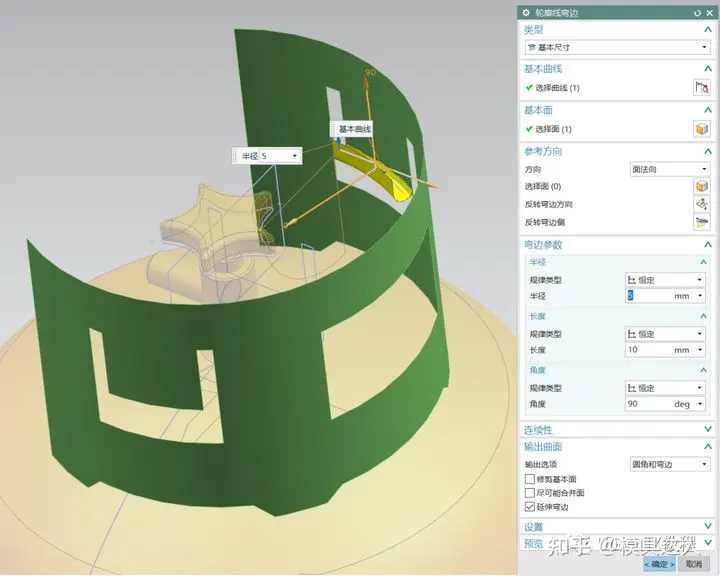

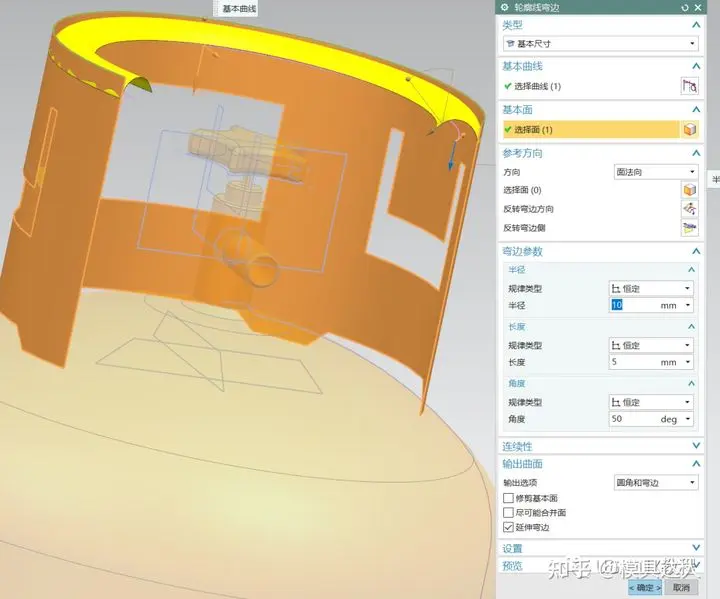

12.利用轮廓线弯边命令做出折弯效果

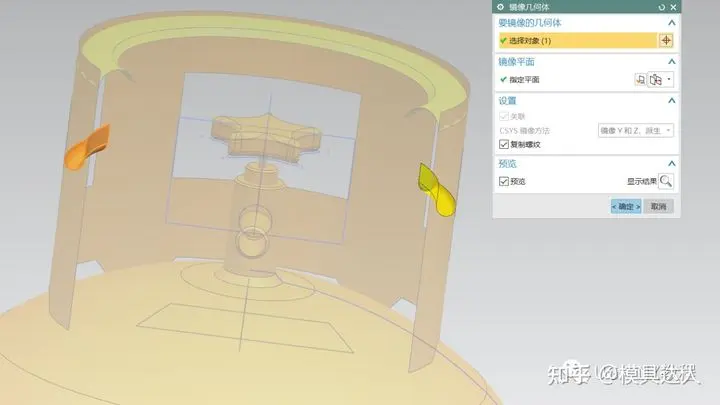

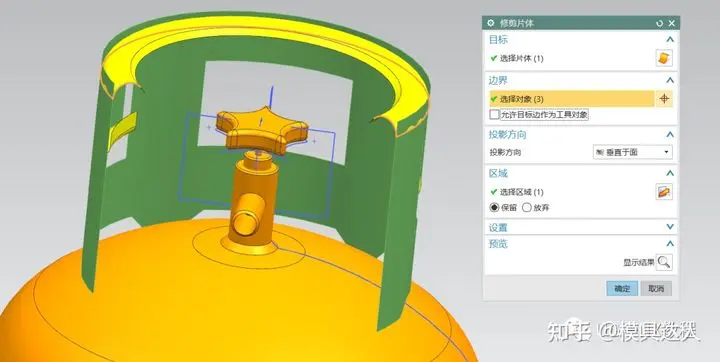

13.镜像到另一侧提手部分后修剪多余的部分

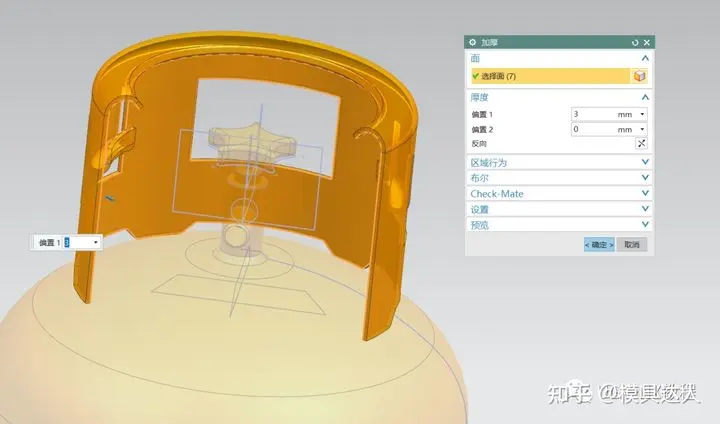

14.将片体转化为实体我们先缝合，然后加厚

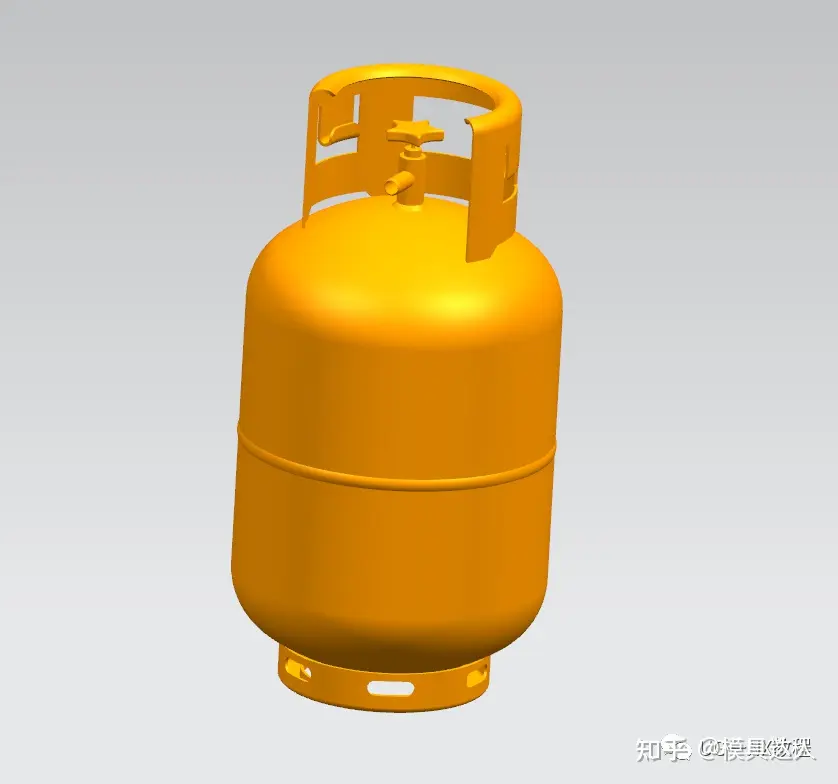

15.最后倒圆角，我们的简易煤气罐模型就完成了。

那今天的分享就到这里啦，之后也会带来更多有趣的知识和内容，也会分享UG建模相关的小知识和小技巧，感兴趣的小伙伴们记得点个关注，不要错过了之后的精彩内容啊~
