UG/NX挑战：笨重煤气罐建模，你能轻松搞定吗？

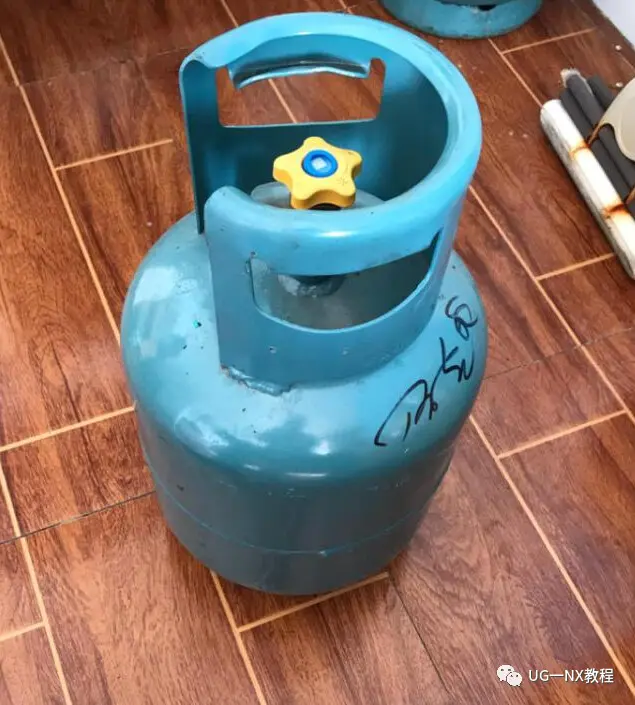

煤气罐以前几乎每家每户都有，虽然现在有些家庭改用燃气了，但是煤气罐的样式大家肯定印象深刻，并且还有一些小伙伴觉得它是个危险易爆品，今天我们就来用UG软件绘制一个煤气罐模型，来看看有你不会的地方吗？

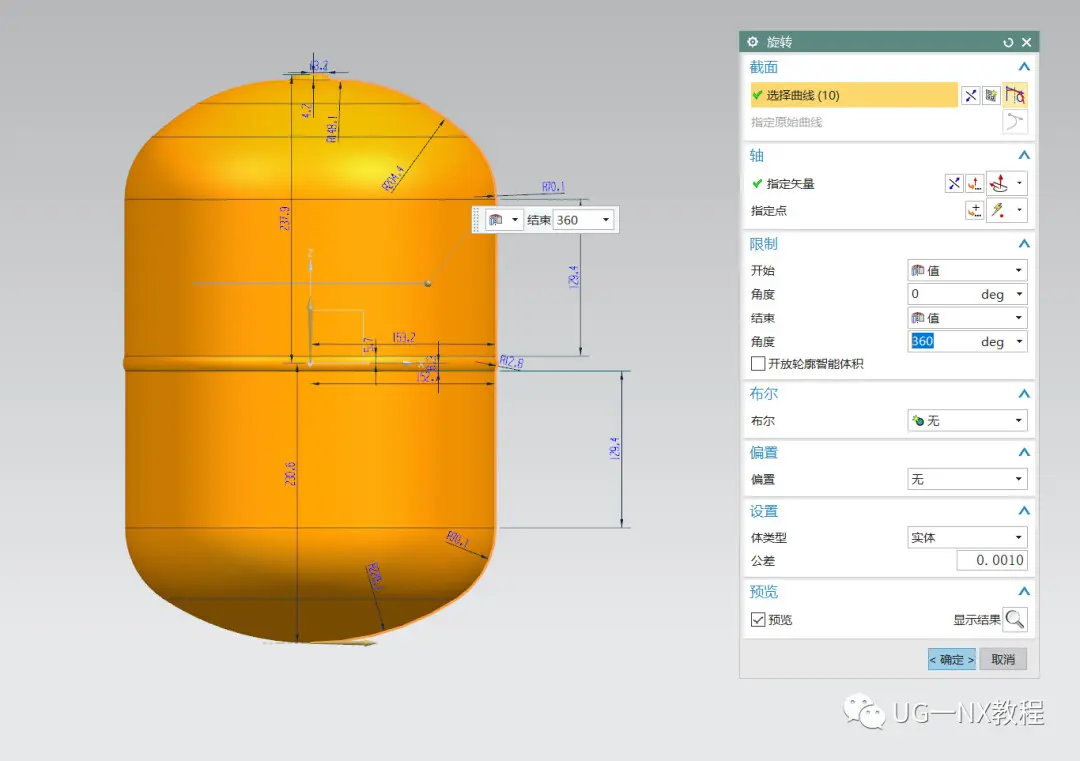

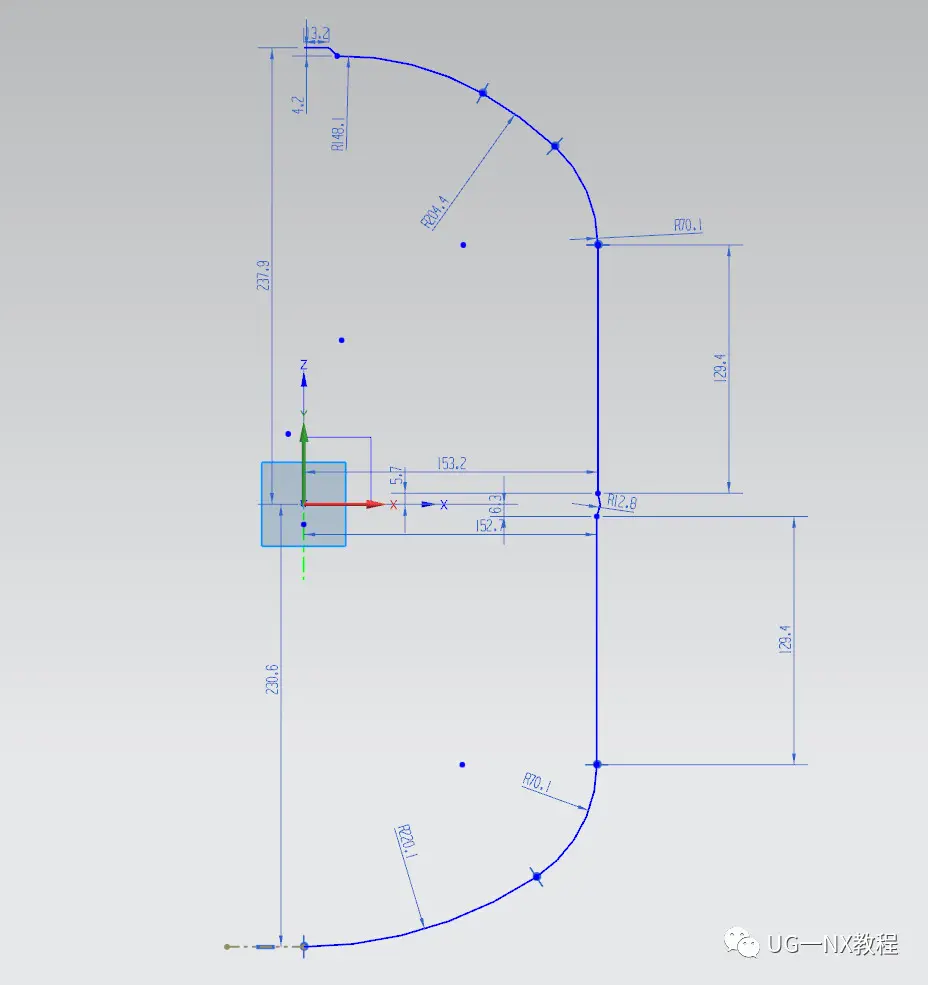

建模过程：   1.打开UG，绘制煤气罐的轮廓草图，并进行旋转抽壳2mm

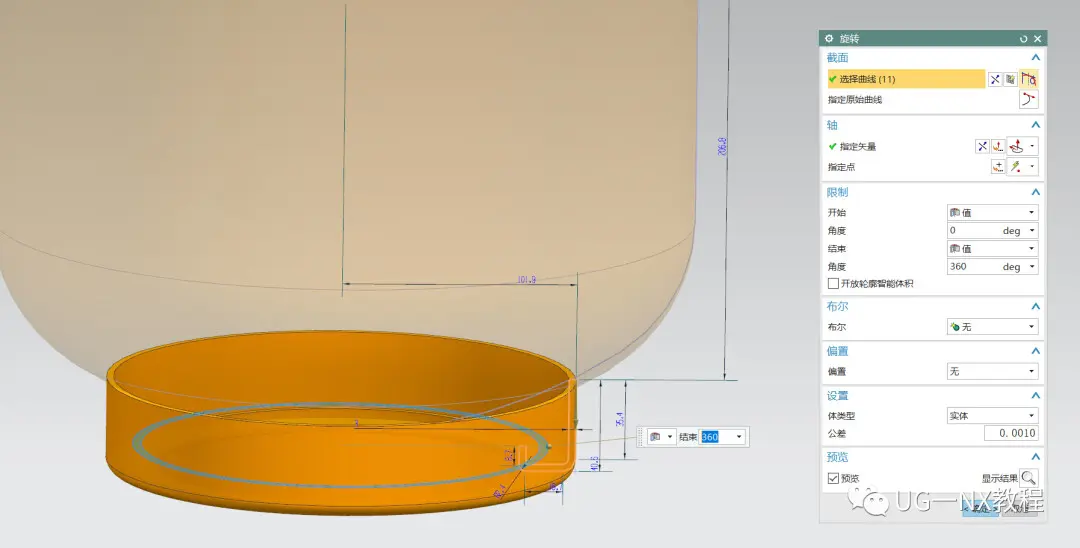

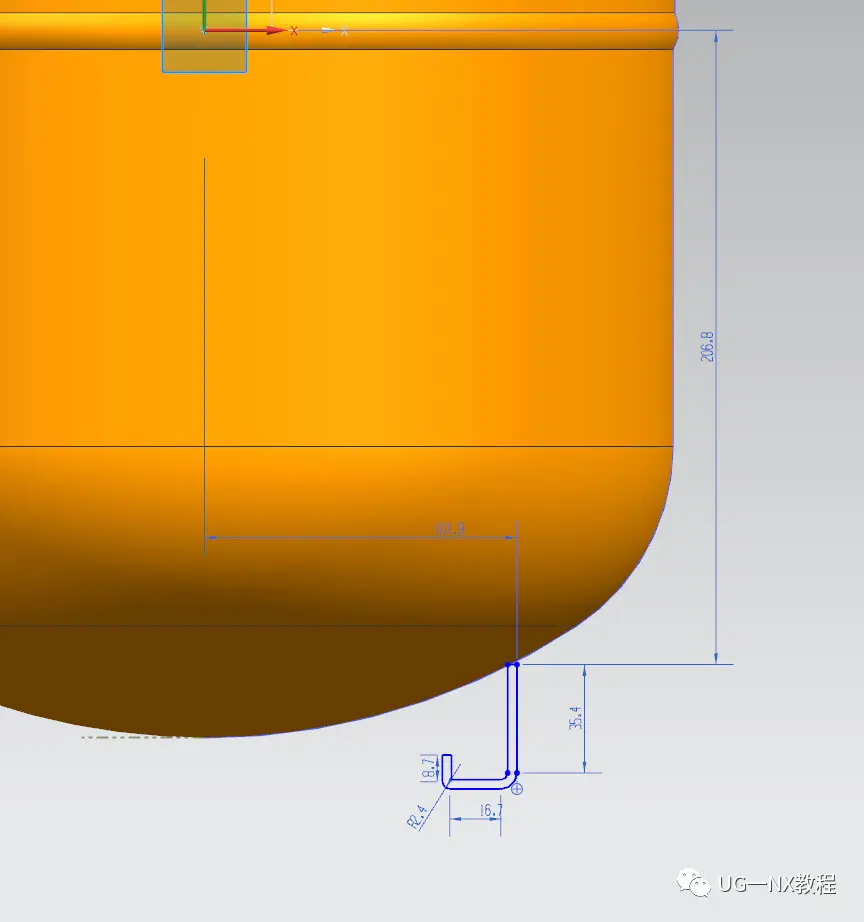

  2.继续绘制煤气罐底部的草图轮廓，进行旋转

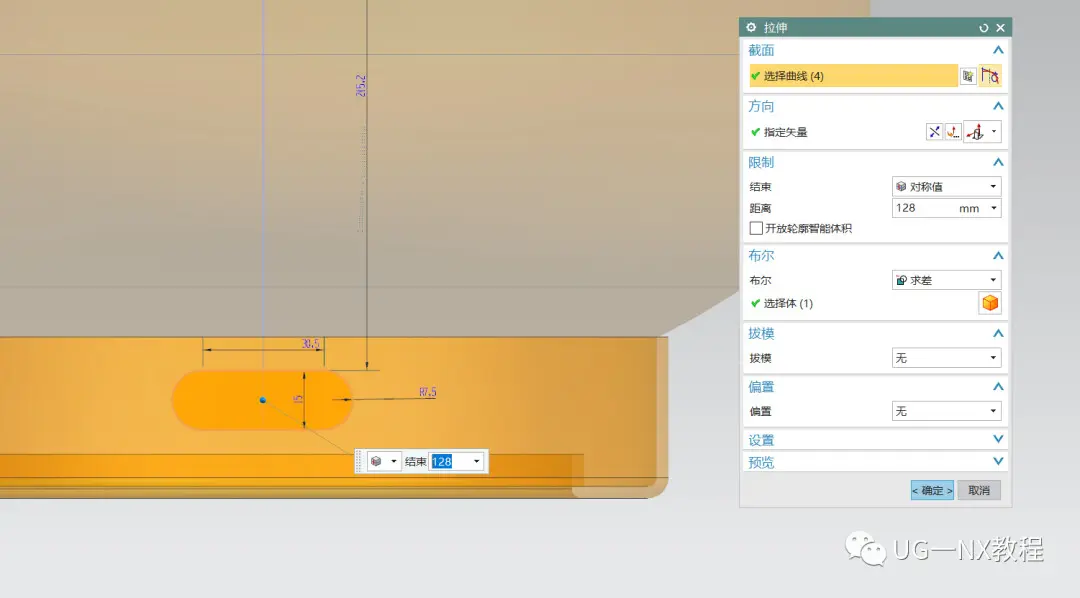

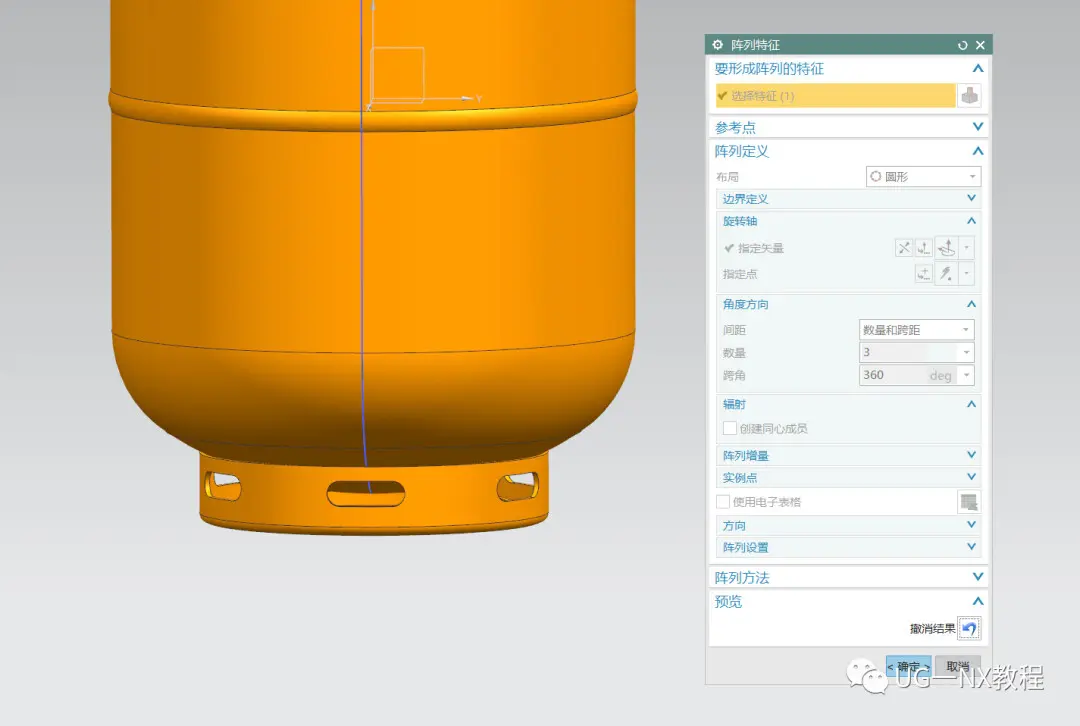

  3.在底部拉伸草图求差后，并进行阵列

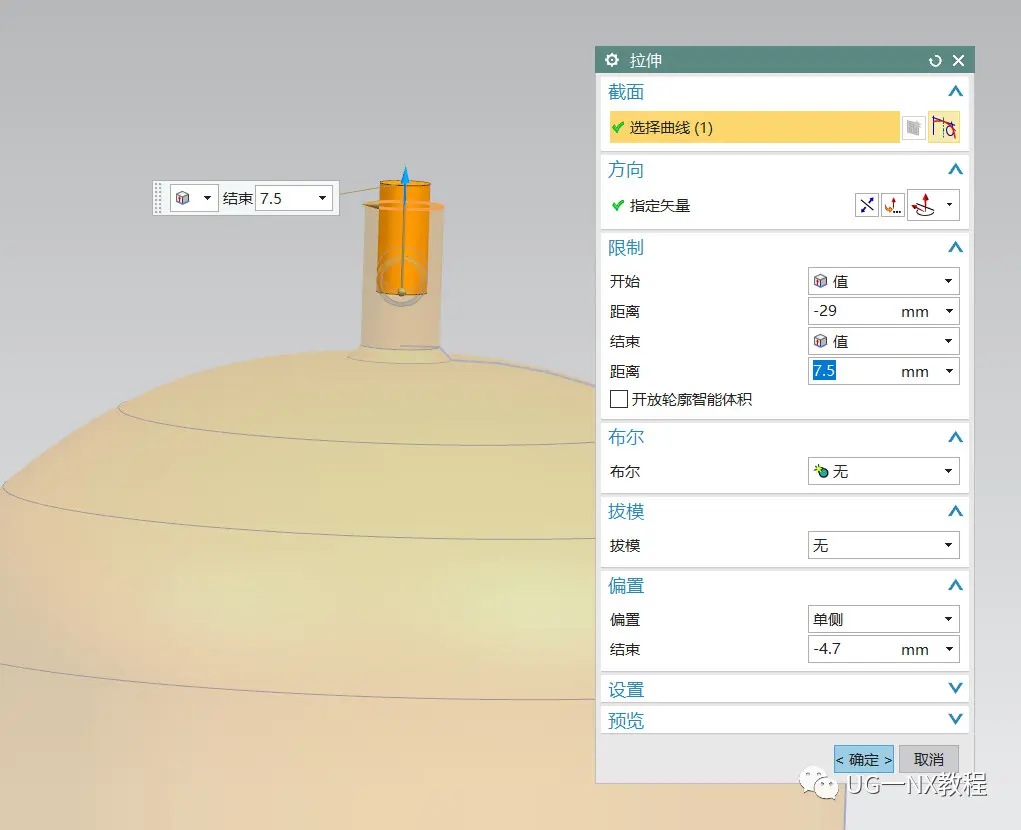

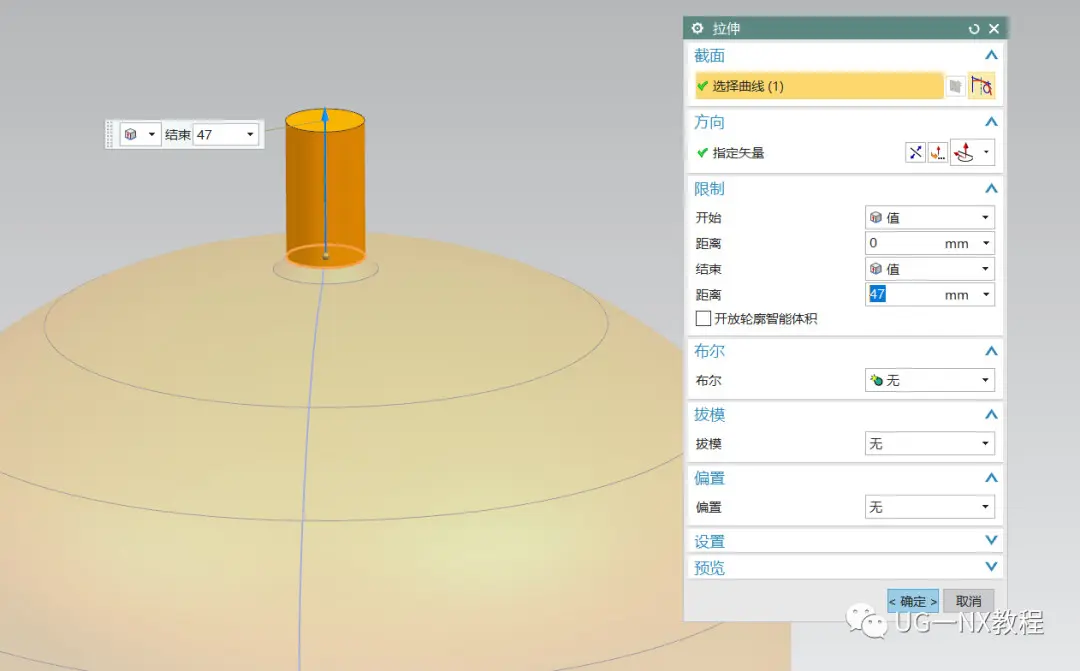

  4.拉伸煤气罐管口

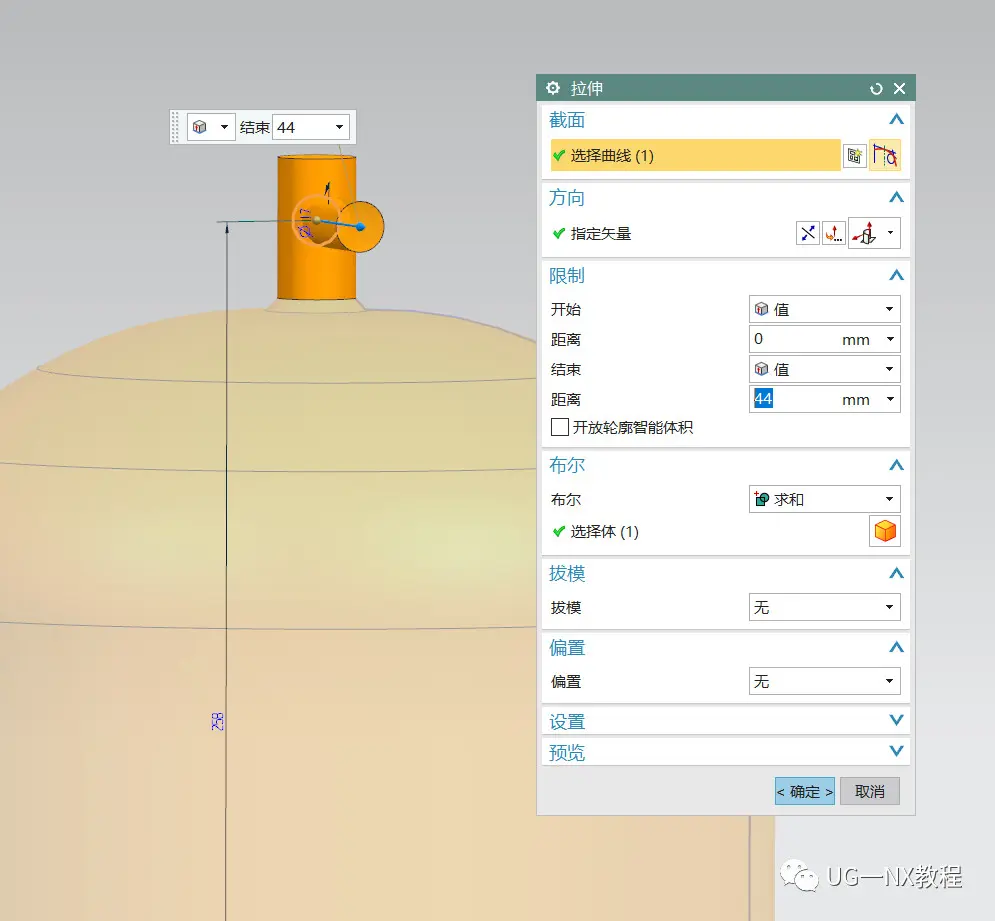

  5.拉伸出气管道

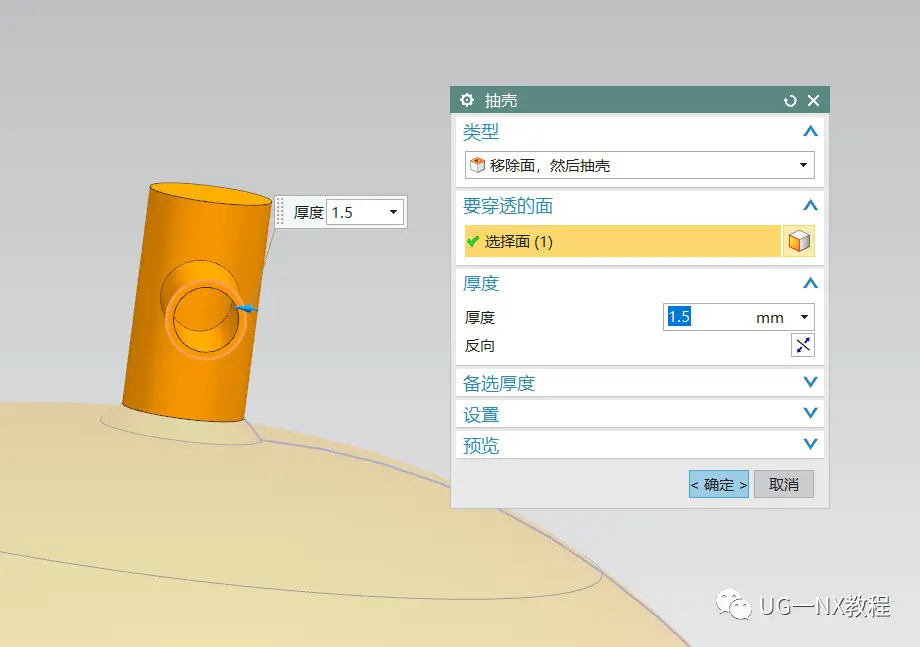

  6.移除面抽壳

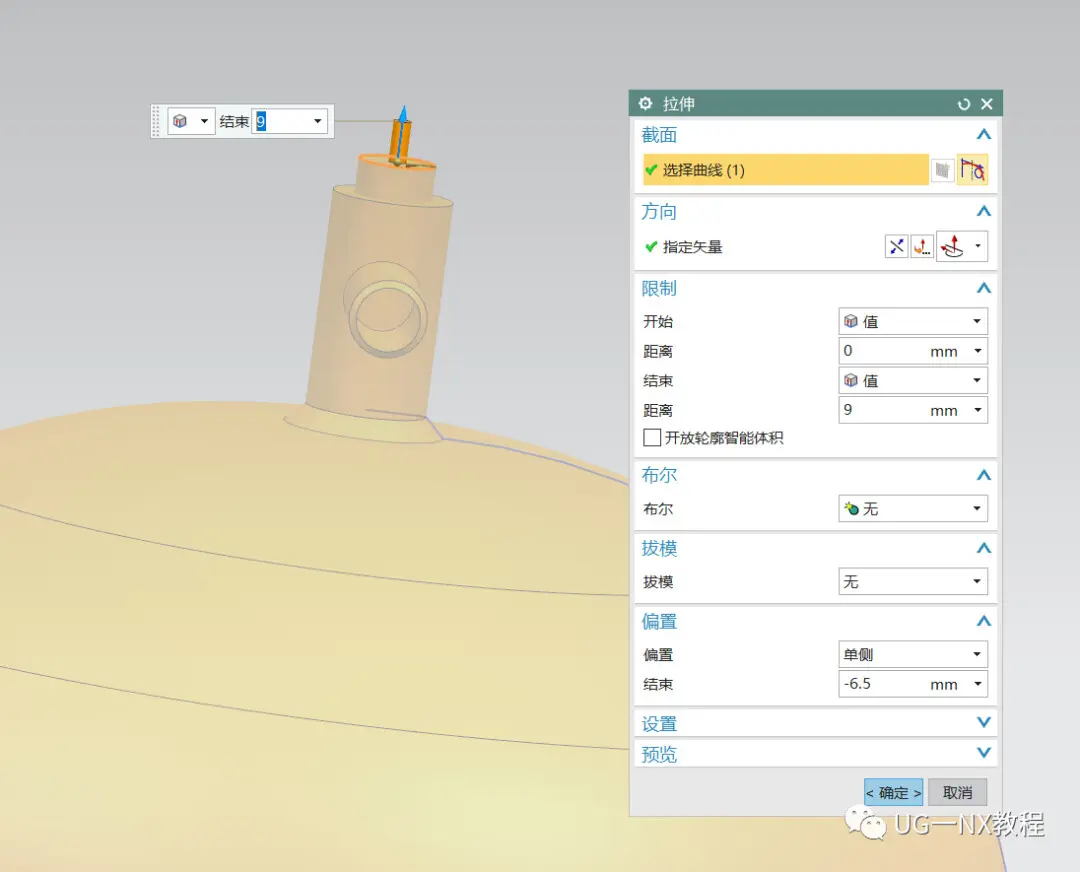

  7.拉伸做出活塞杆

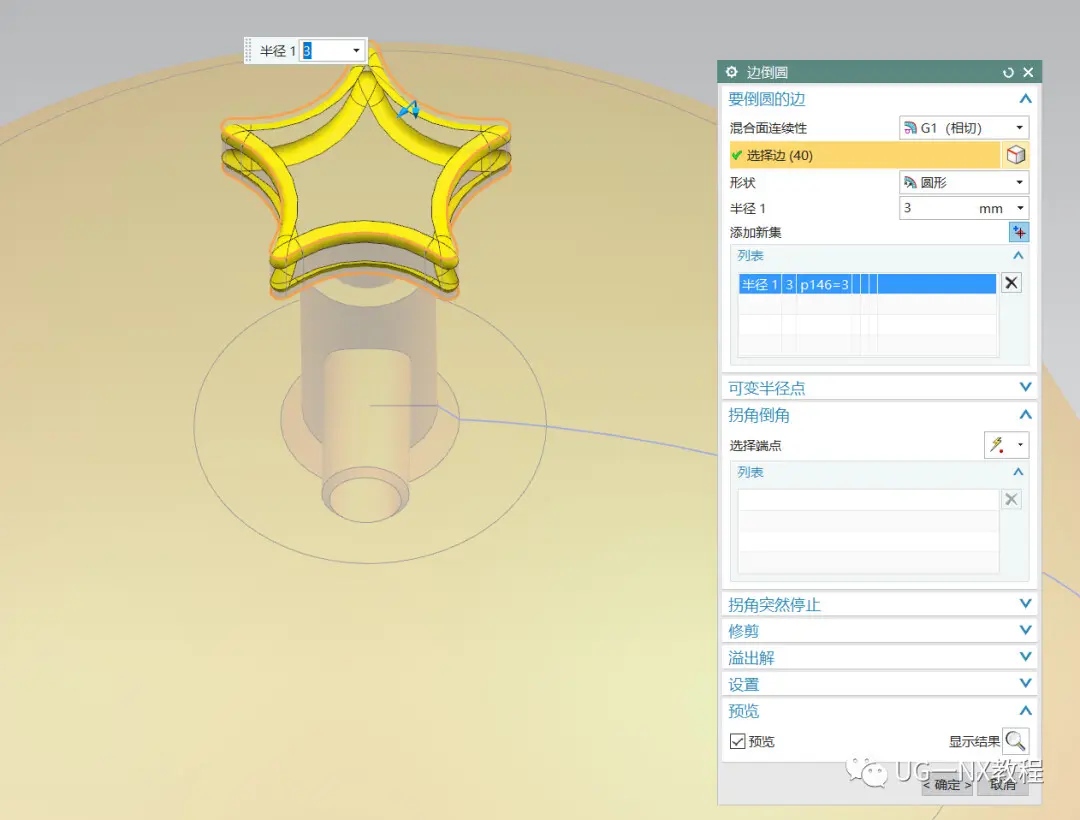

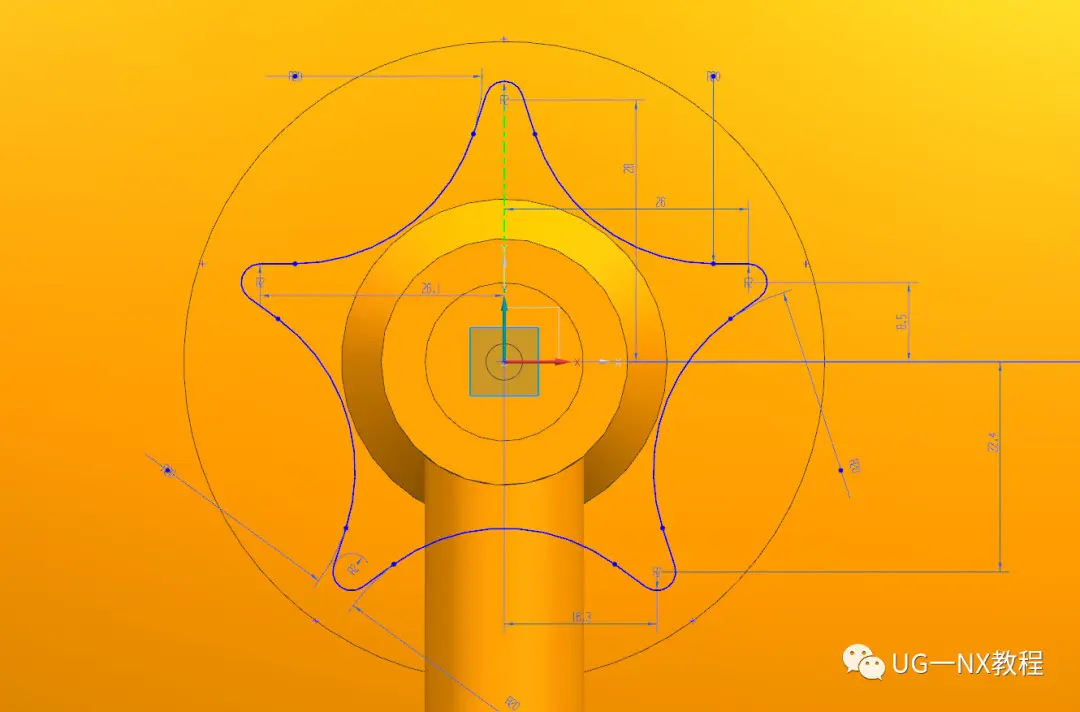

  8.在拉伸面上绘制阀门草图并拉伸倒角

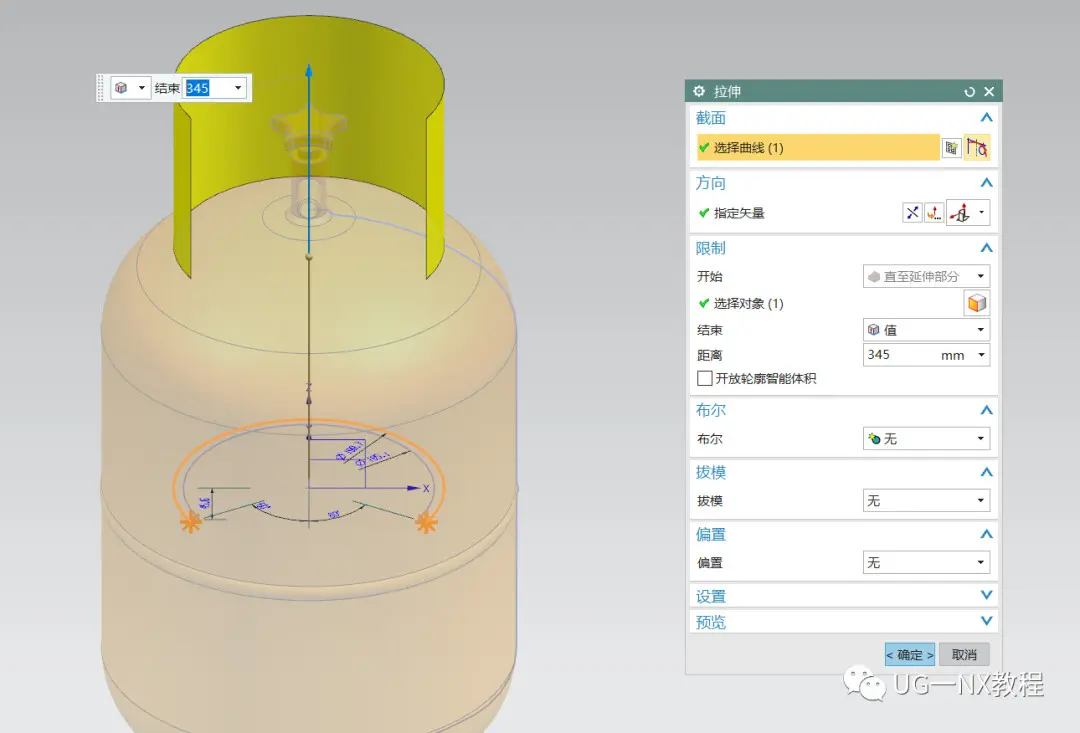

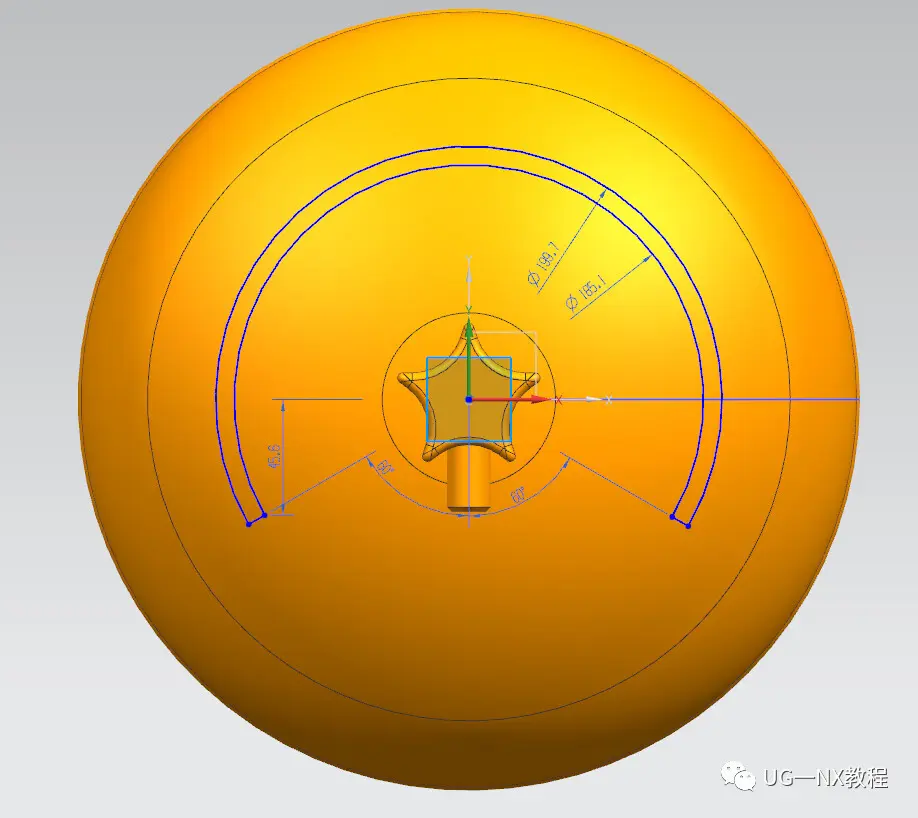

  9.在XY平面绘制草图，先拉伸一条边

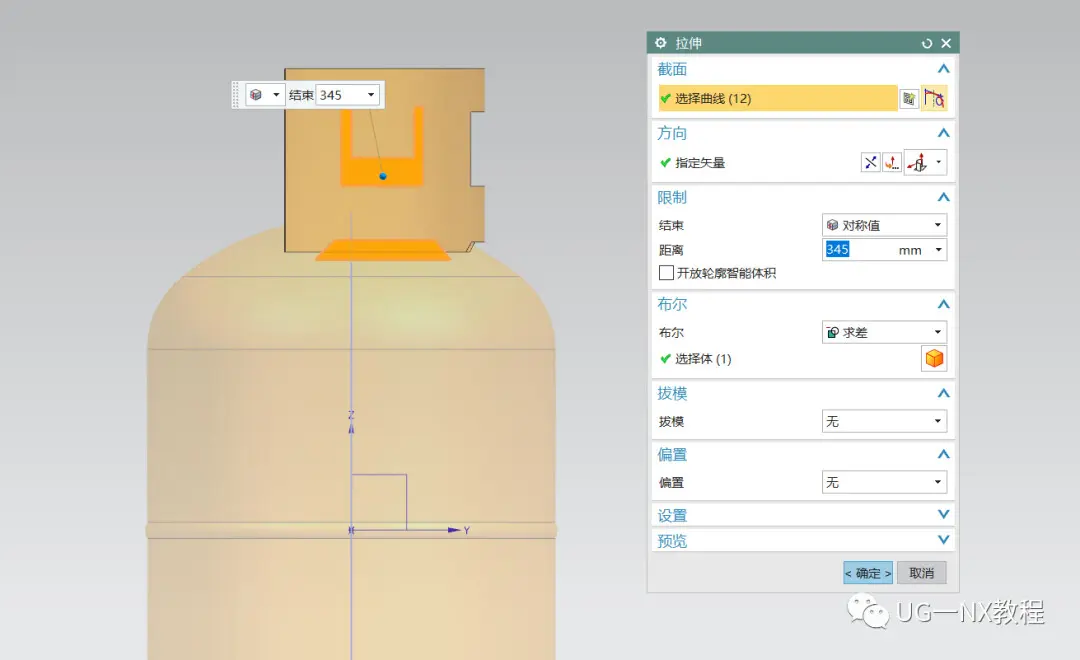

  10.随意拉伸一个正方形和T形求差

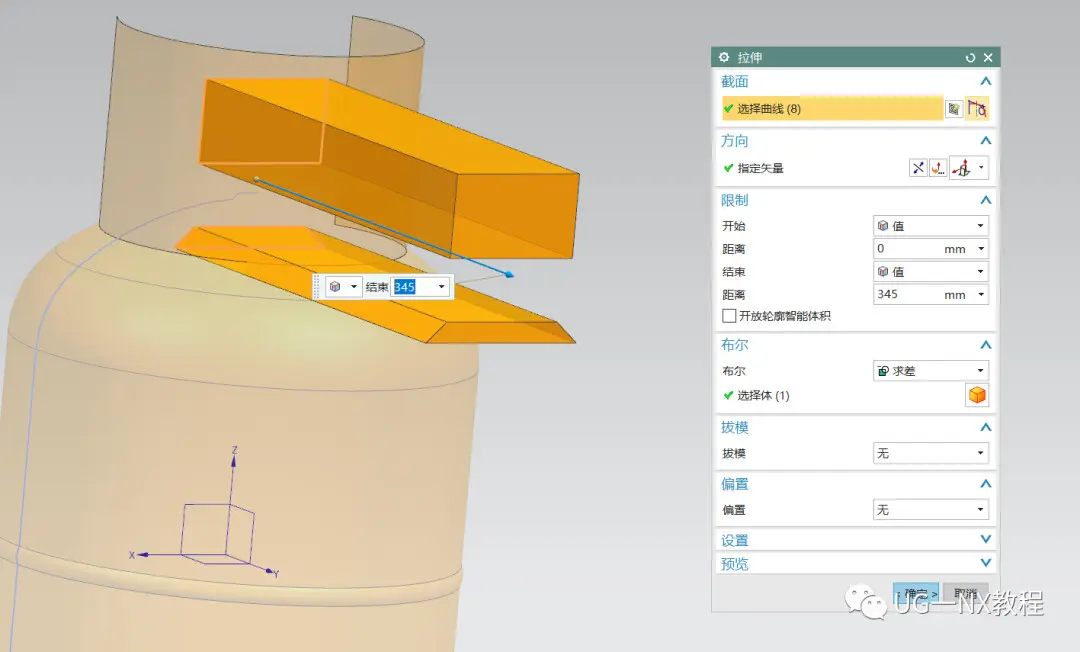

  11.侧面也是如此，准备做提手

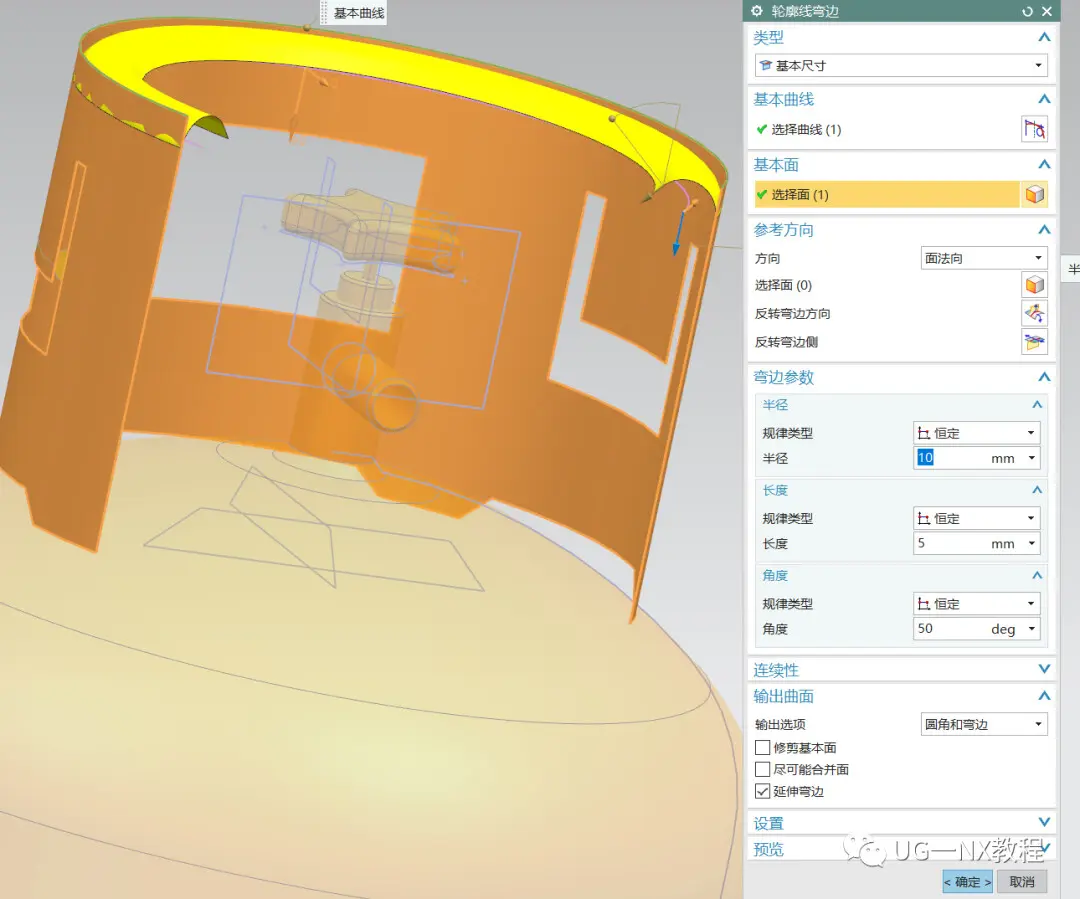

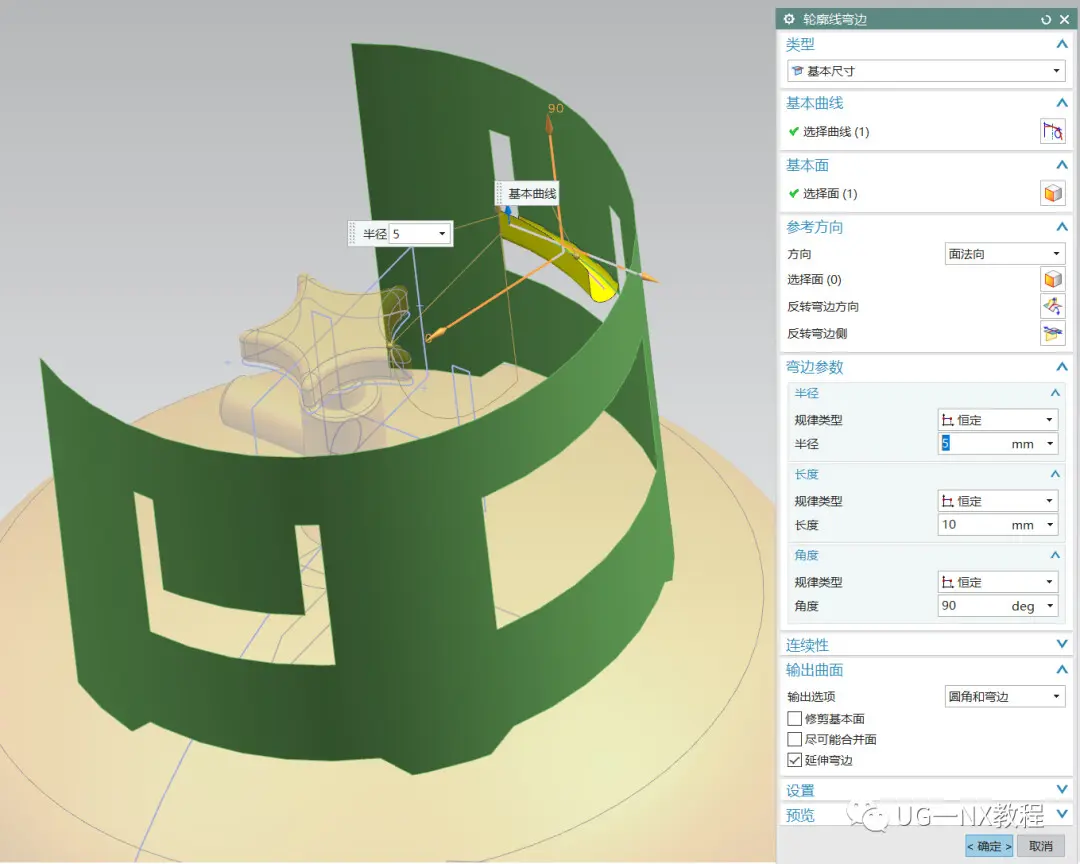

  12.利用轮廓线弯边命令做出折弯效果

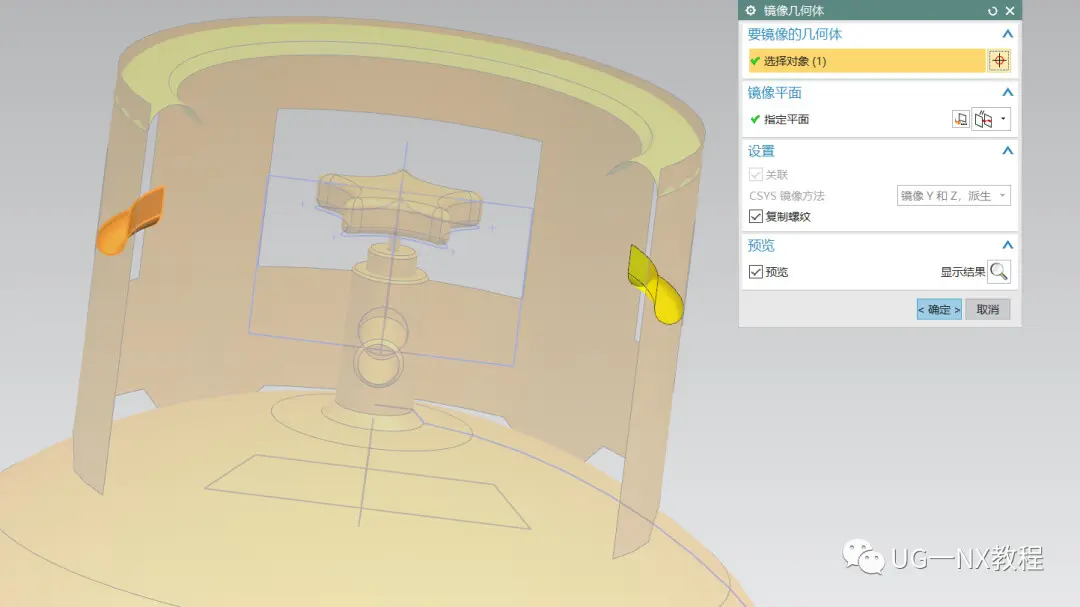

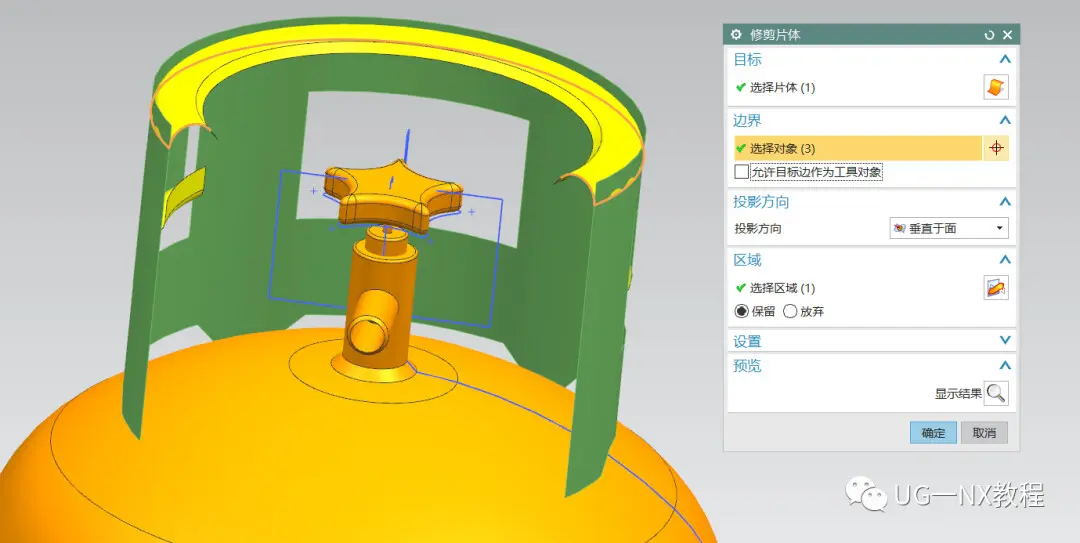

  13.镜像到另一侧提手部分后修剪多余的部分

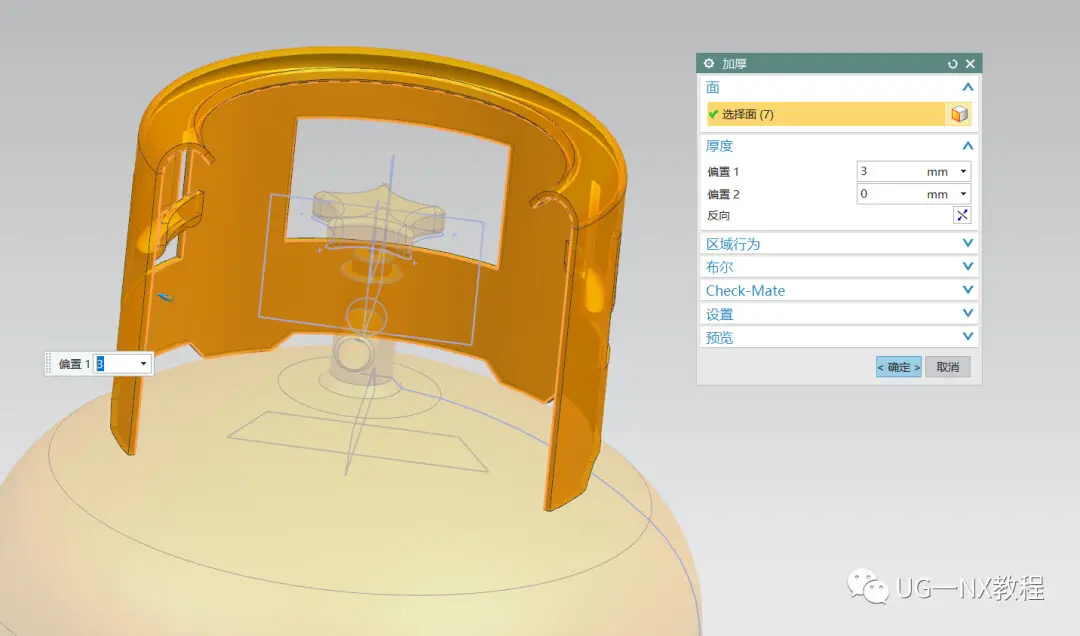

  14.将片体转化为实体我们先缝合，然后加厚

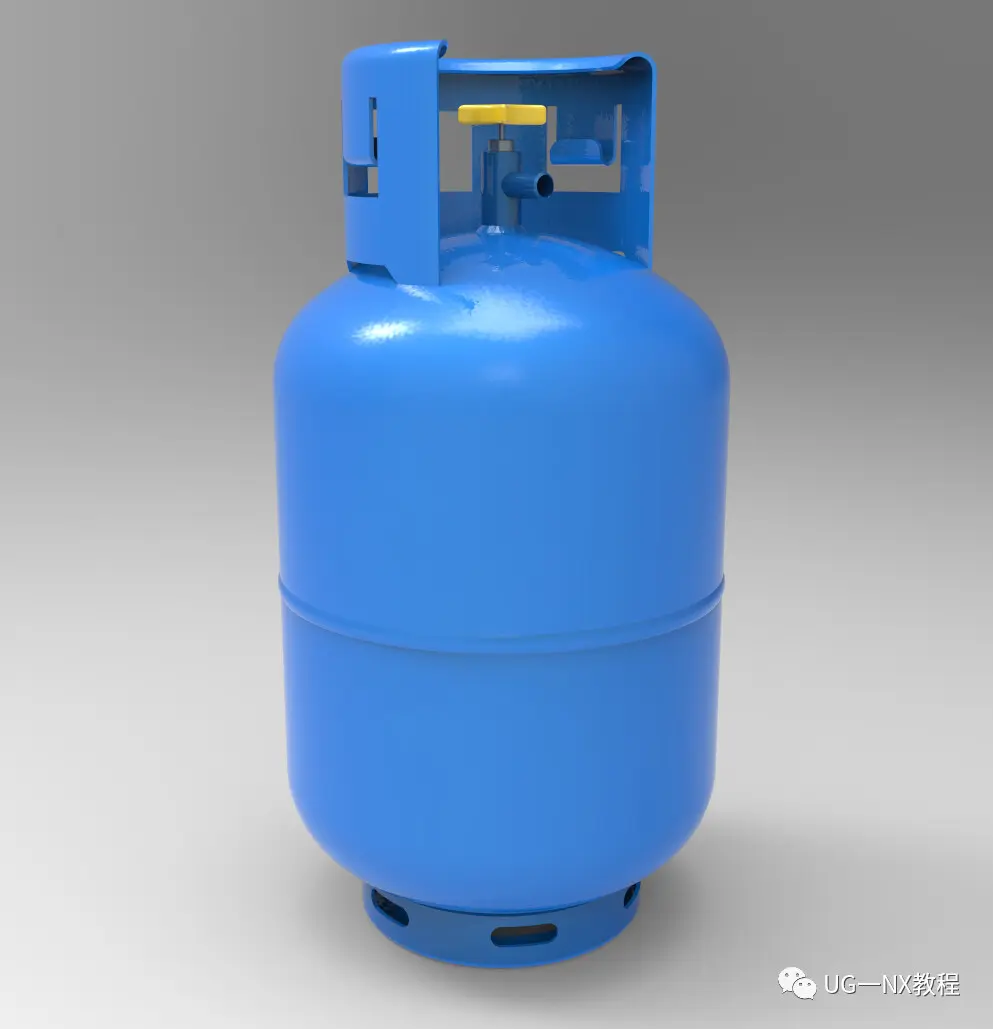

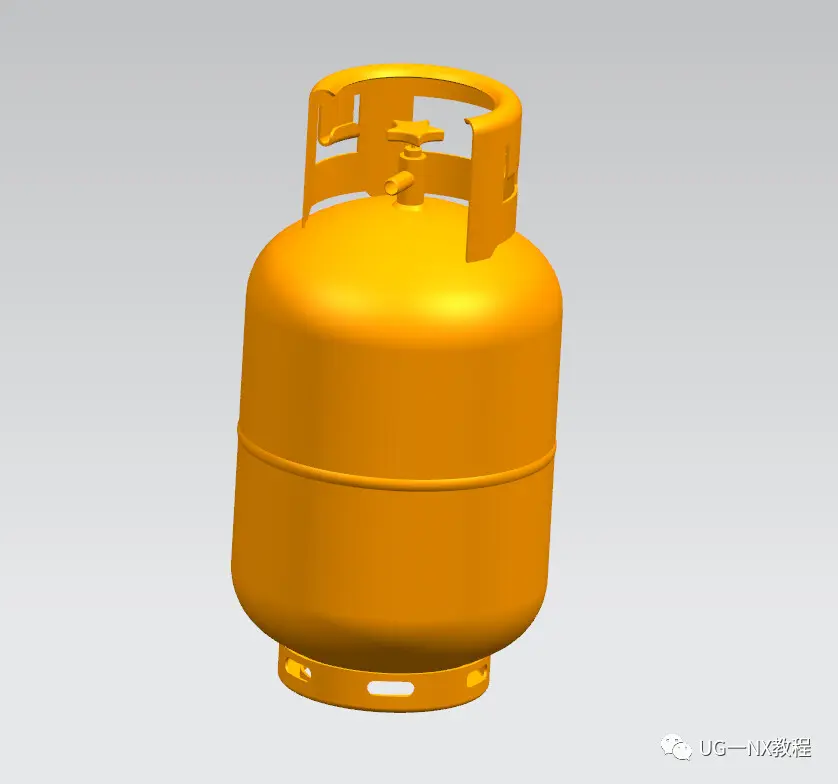

  15.最后倒圆角，我们的简易煤气罐模型就完成了。
