UG/NX 镂空球建模技巧,轻松上手!

今天来个简单的漂亮镂空球,没有人看了还不会的!

镂空球的建模方法非常简单,命令也少,画完看起来还挺美观的,所以大家来跟着做一遍吧!


建模过程:

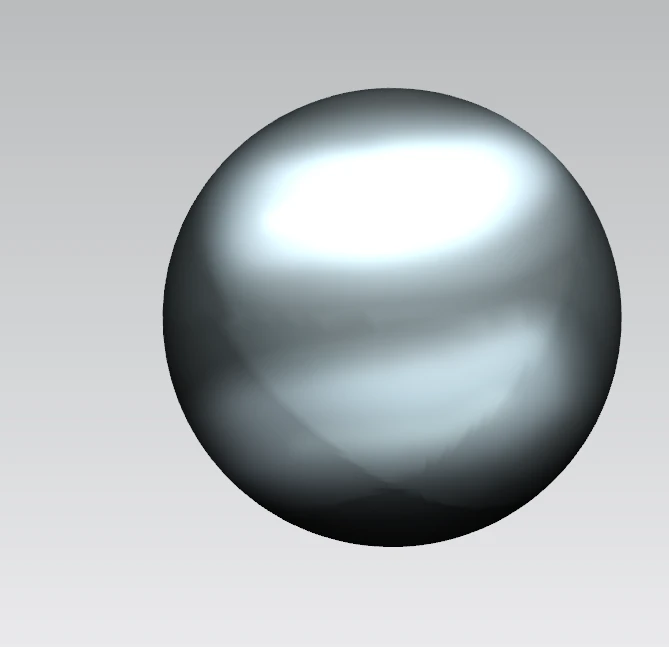

 1.打开UG,插入一个直径为100的球。

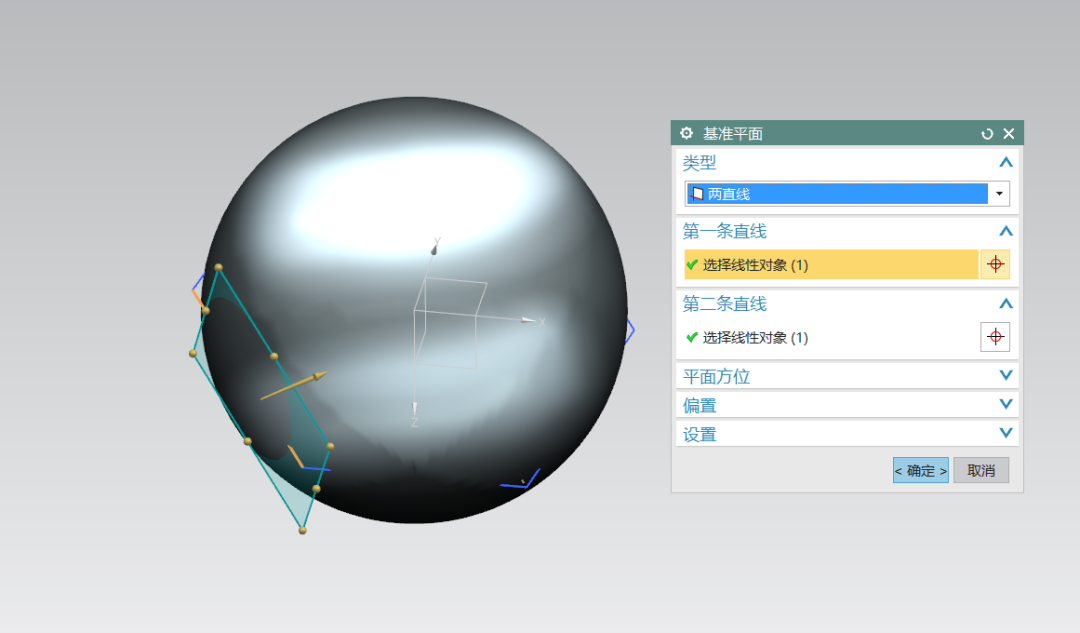

 2.在XZ平面绘制草图:一个正六边形,并利用6边形的一条边创建一个基准面

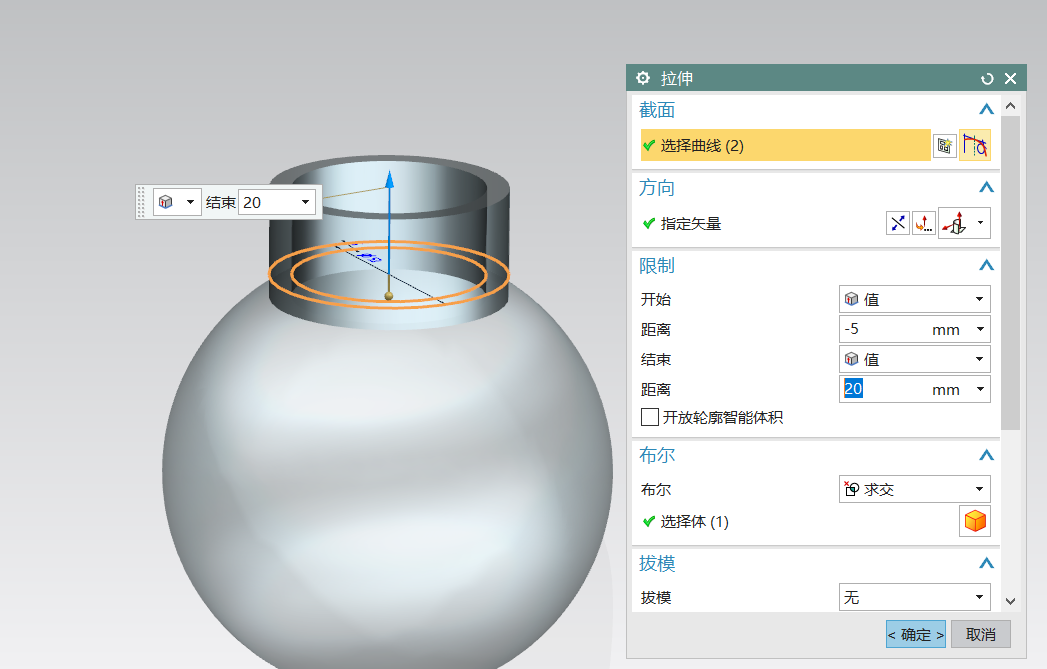

 3.在基准面上绘制两个圆,相距5mm,并拉伸求交


 4.给拉伸的面拔模一个30度的斜度出来

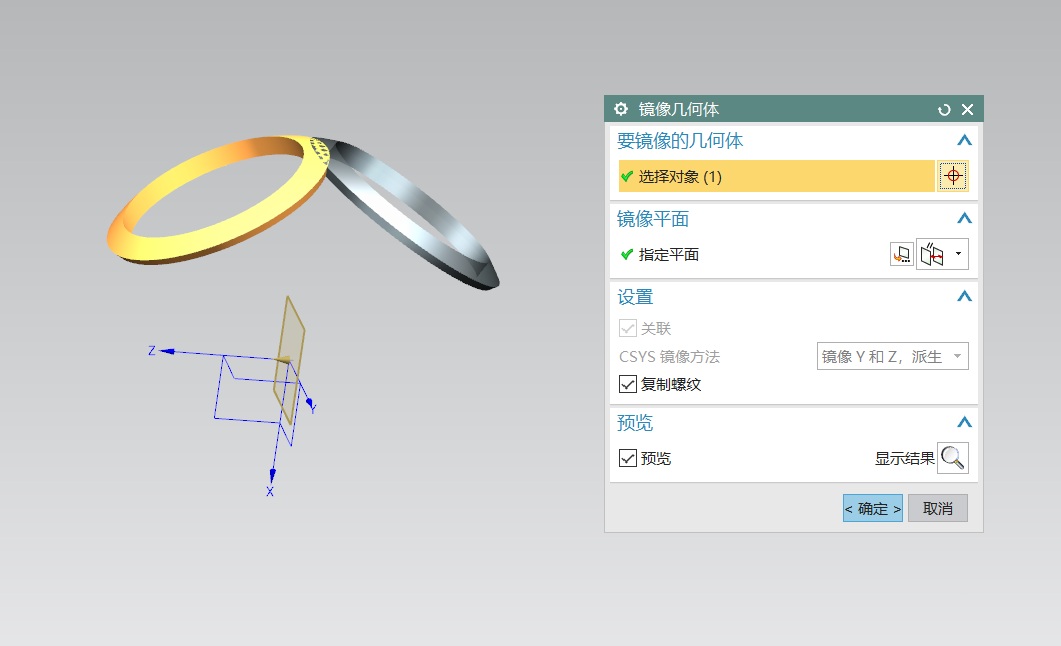

 5.以XY平面镜像一下。


 6.以z轴旋转阵列5个,

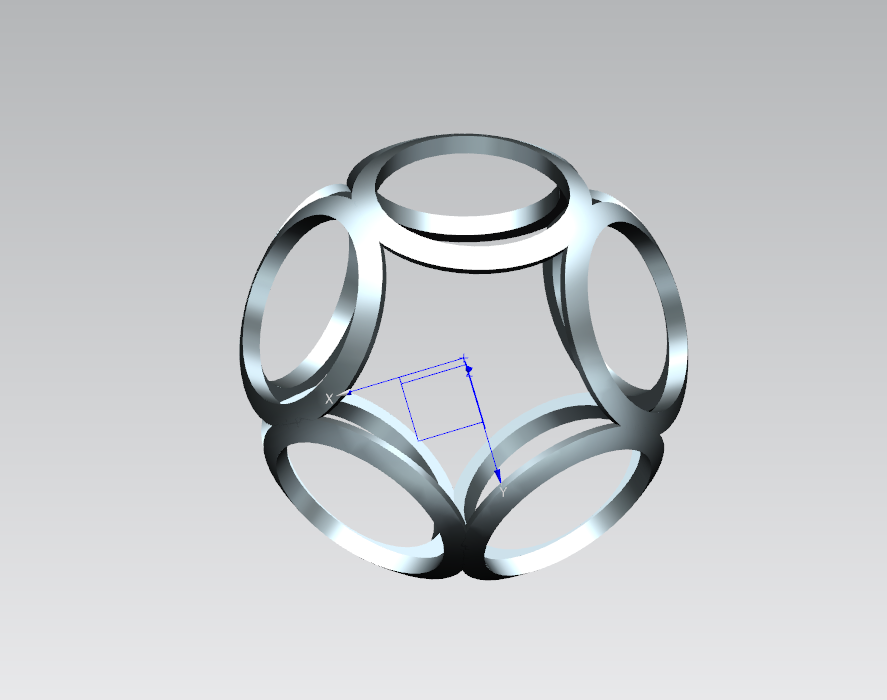

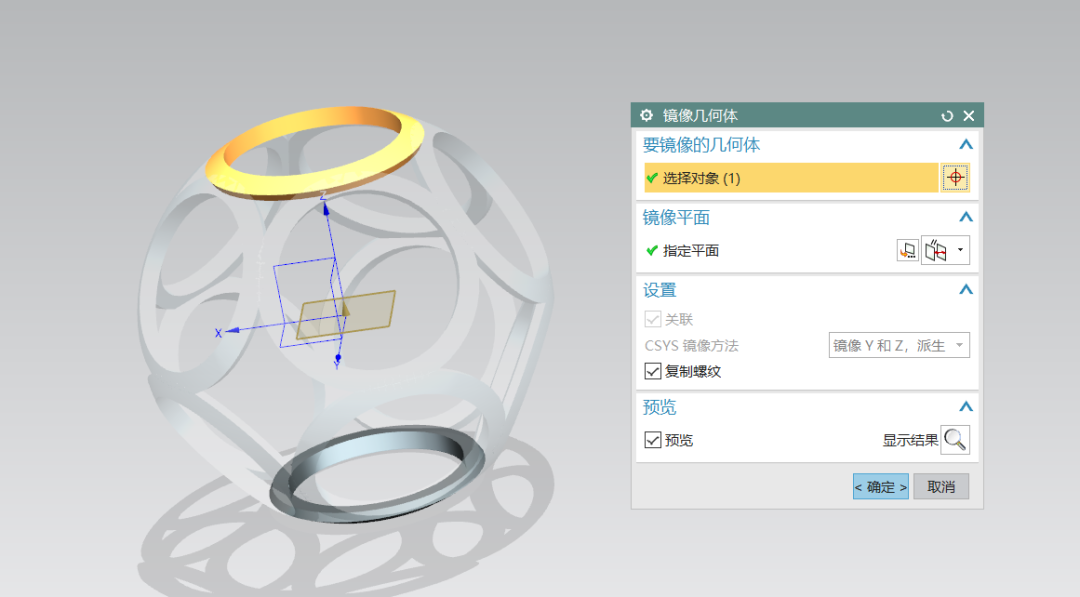

 7.这时还剩两个面没有圈,可以继续镜像两次。

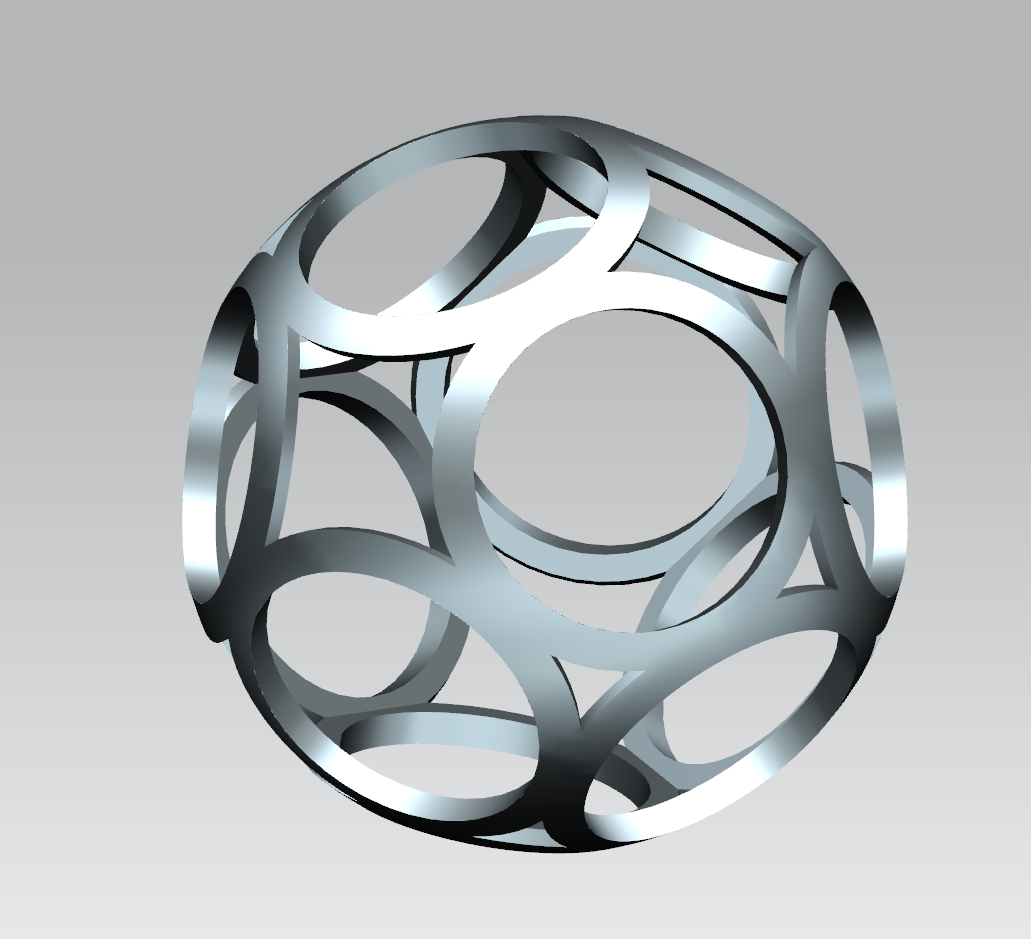

 8.最后整体求和,镂空球就完成了



免责声明:本文系网络转载或改编,未找到原创作者,版权归原作者所有。如涉及版权,请联系删
