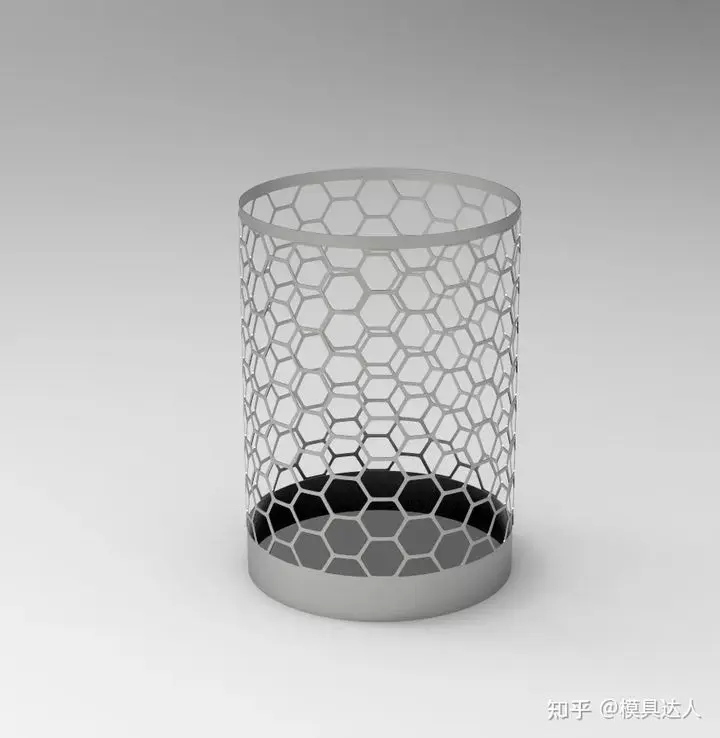

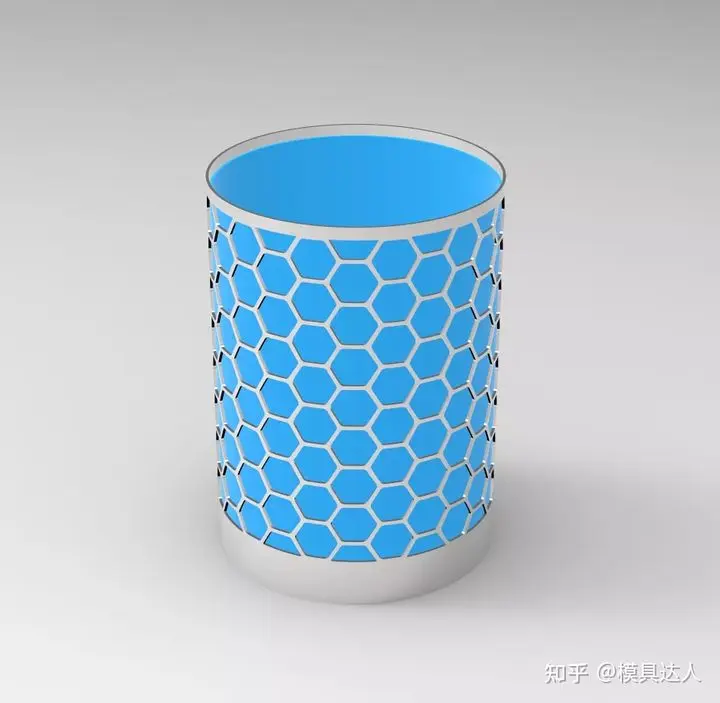

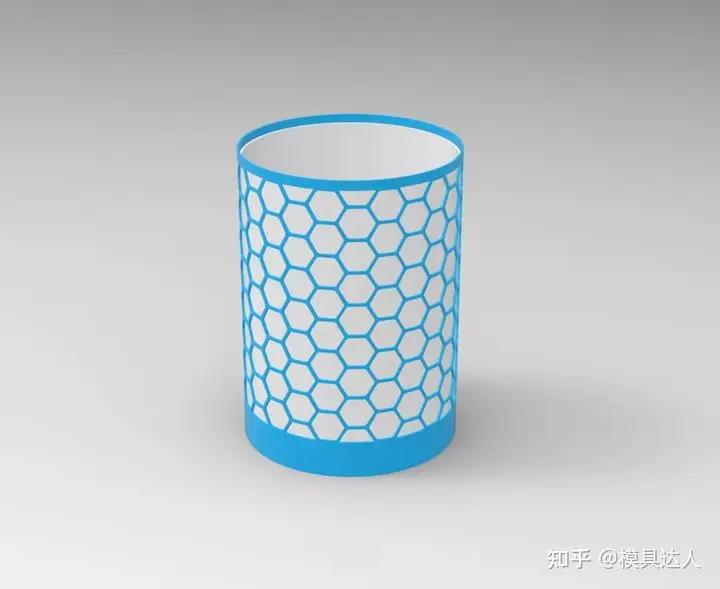

UG/NX建模教程：六边形镂空笔筒或垃圾篓

今天我们又来绘制一个笔筒，和上次的五角星放射笔筒方法不同，这次是一个多边形镂空笔筒，绘制的方法有好几种，分享两个简单易懂的阵列思路，看看是你的思路不。

建模过程：

面对这种柱面上的多边形该如何阵列

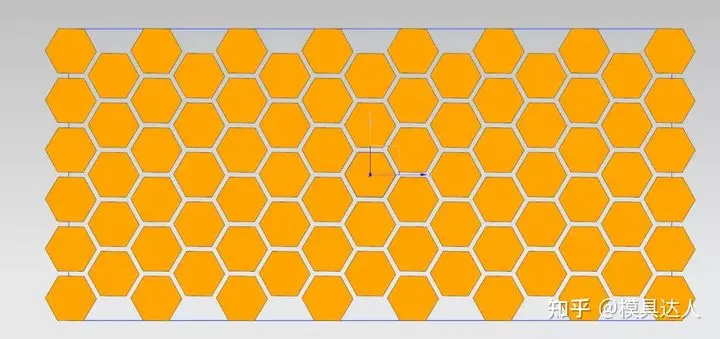

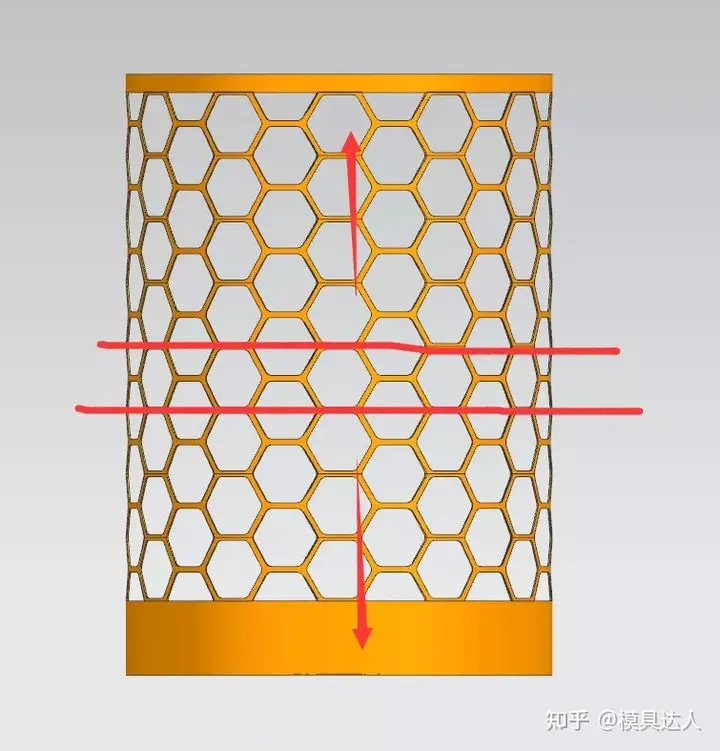

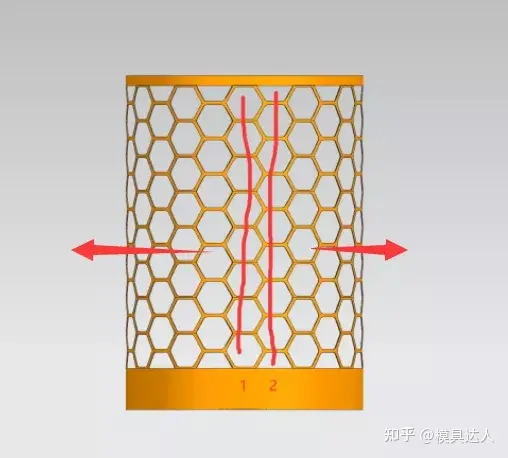

是先做出图中竖着的12排多边形然后进行圆形阵列

还是这样竖着阵列呢？

还是做薄板在范围内阵列求差再折弯呢？

使用前两种的话就是常规建模，使用第三种的话就要进行整体变形或者钣金折弯了，后者我们之前做另一个笔筒讲过，今天就主讲常规建模法了。

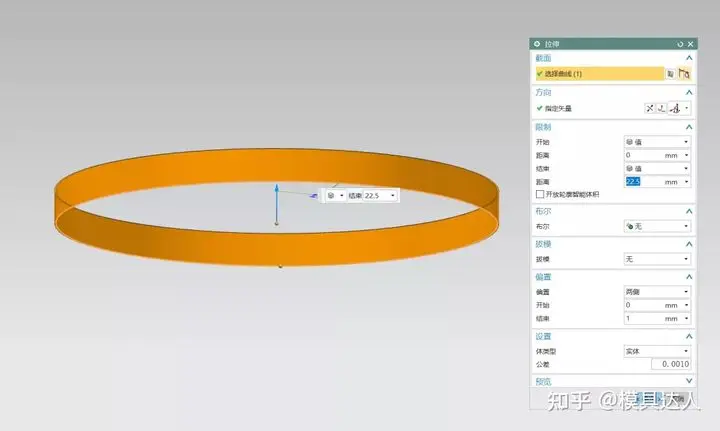

1. 首先打开UG，绘制草图直径300的圆，拉伸成空心圆柱面

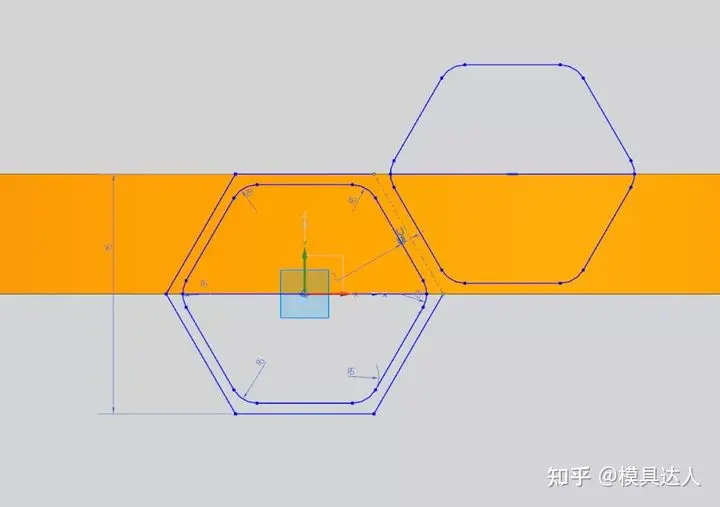

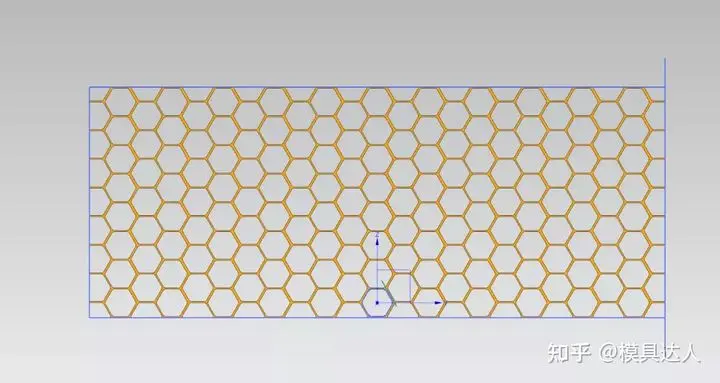

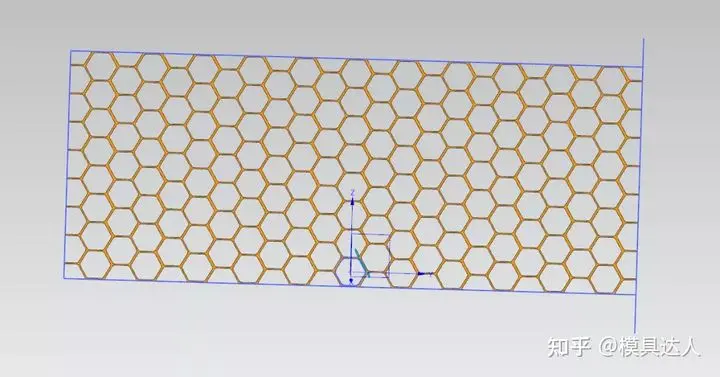

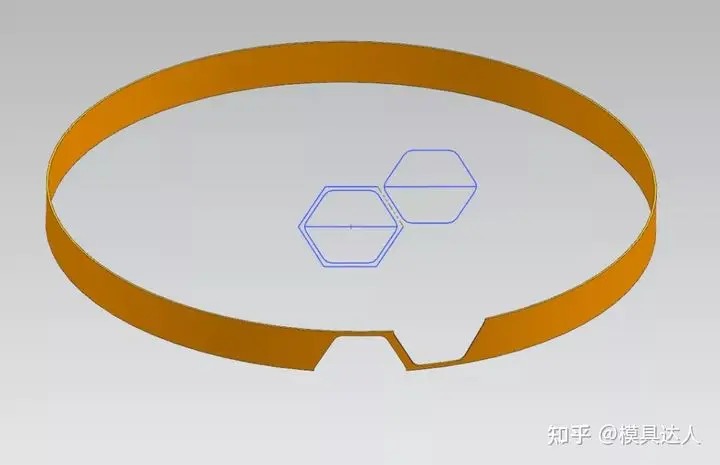

2.在XZ轴上绘制两个多边形，偏置2mm和镜像

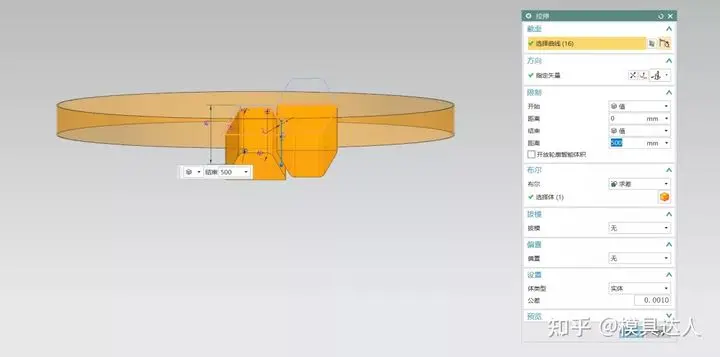

3.拉伸求差

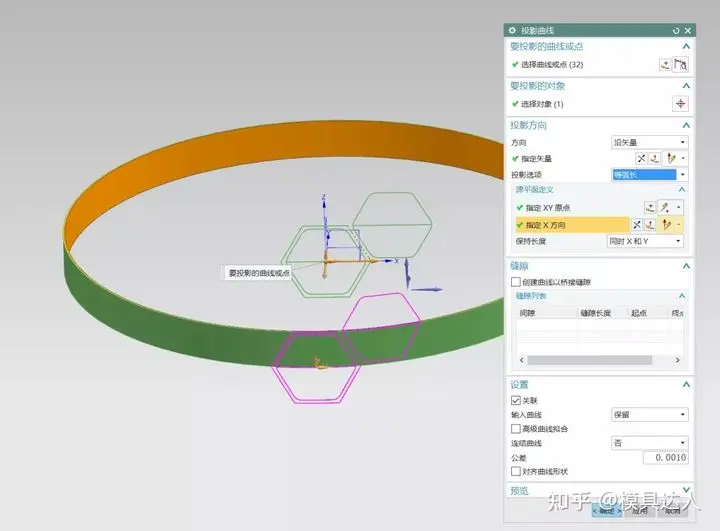

如果你觉得第二个多边形这样拉伸求差不规范，那就可以等弧长投影加厚求差。

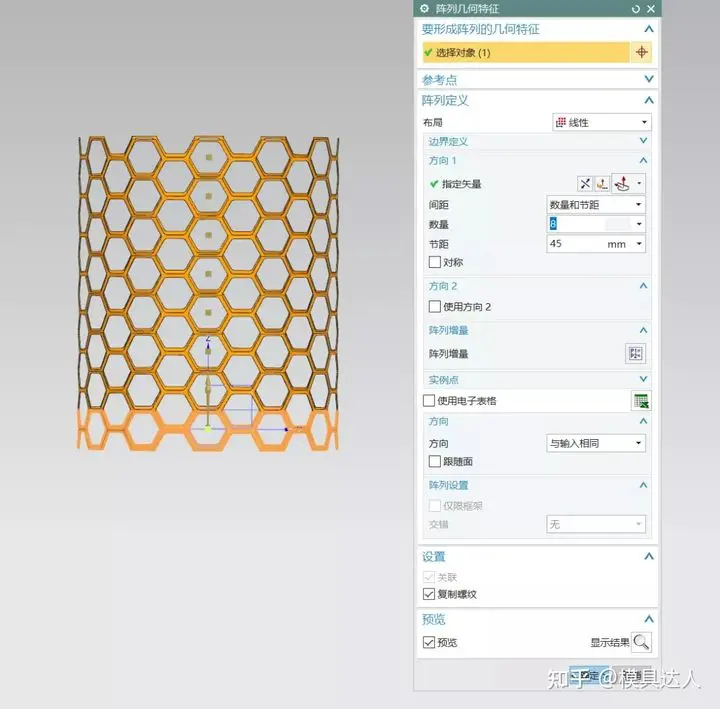

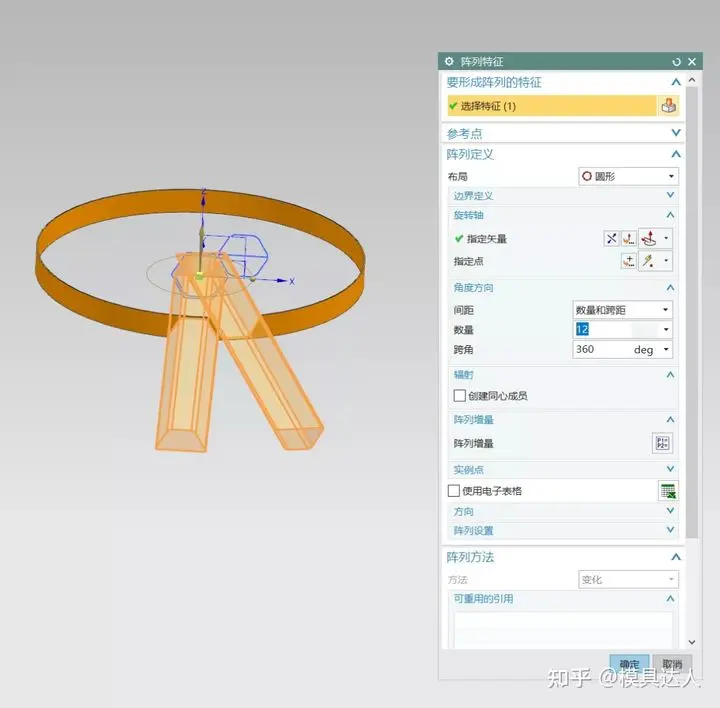

4.将求差的特征阵列一圈，数量12

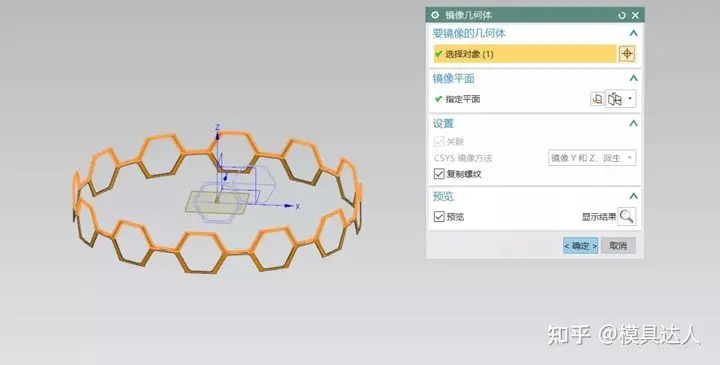

5.以XY平面镜像

6.求和后向Z轴阵列8个

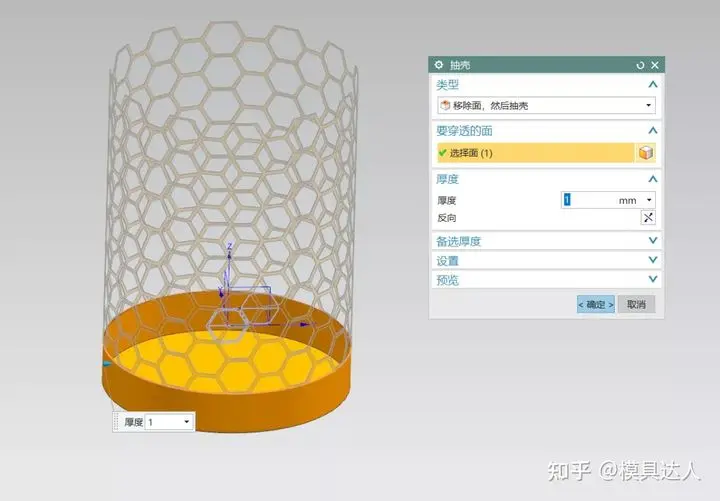

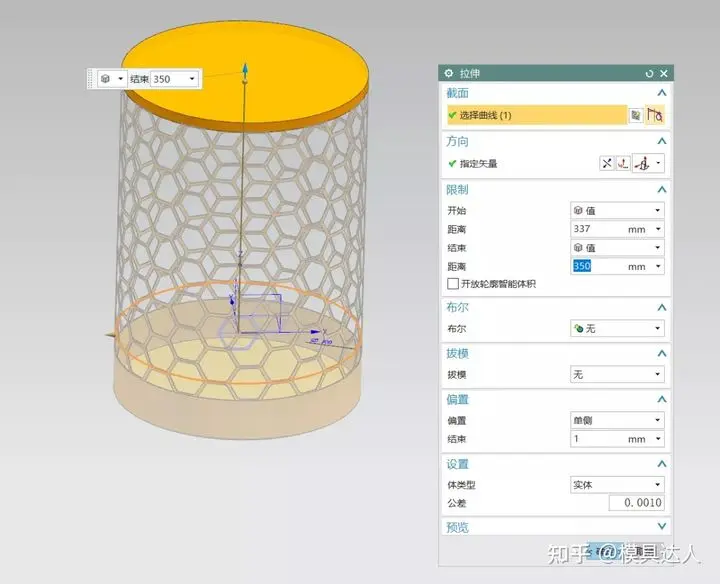

7.拉伸草图1的圆做底座，抽壳1mm

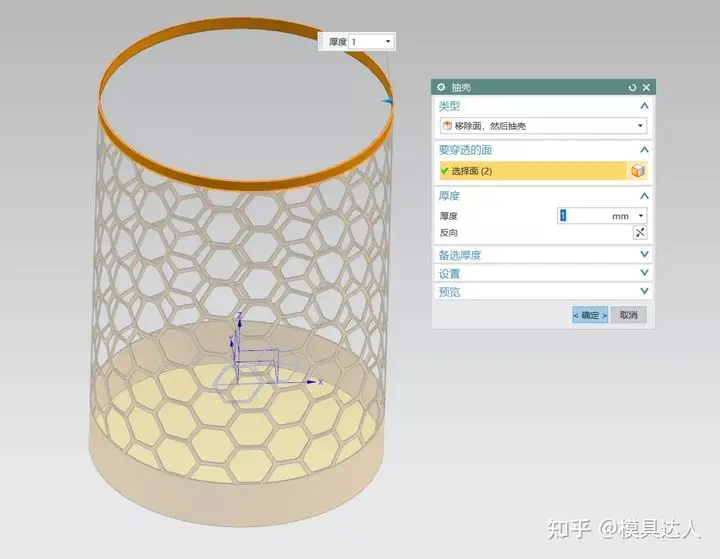

8.继续拉伸圆做顶部的固定圈，需要全部移除面抽壳1mm

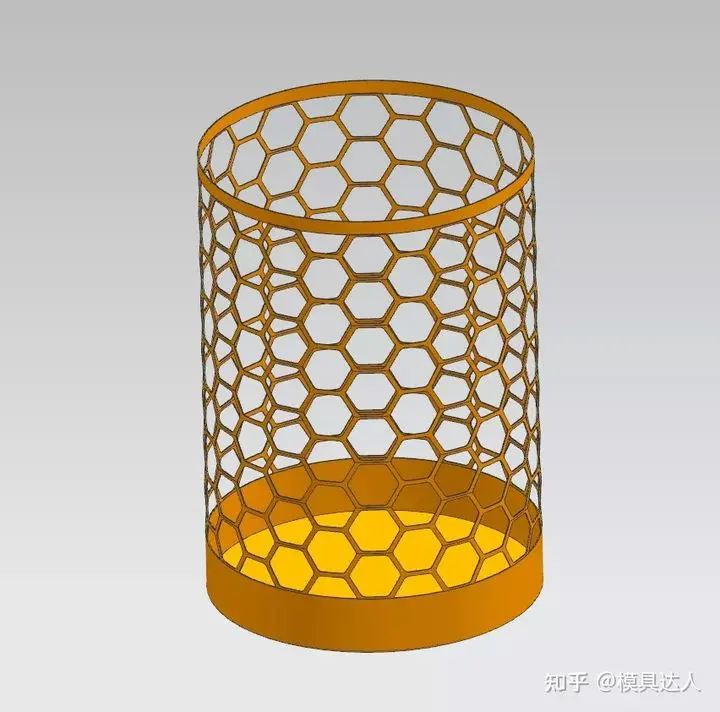

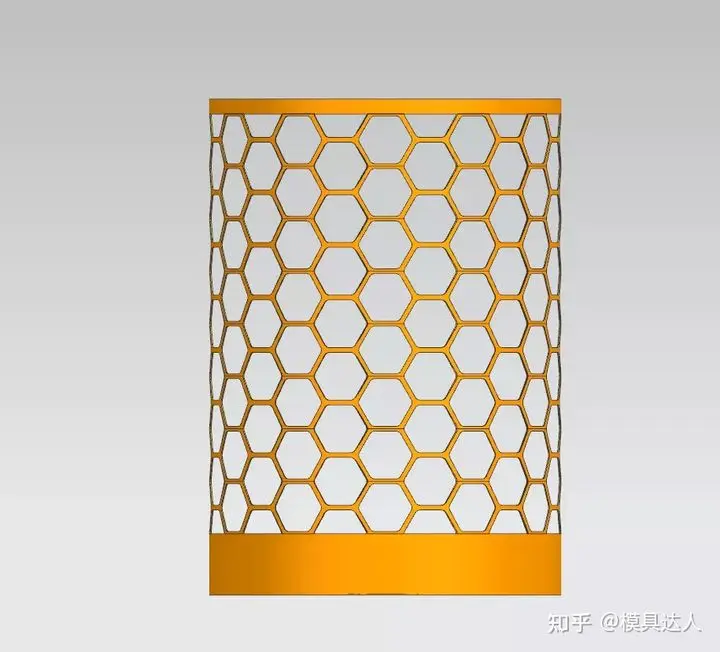

9. 最终求和完成，也可以中间拉伸个圆筒挡板哦。

要用钣金做就参考之前的那个五角星笔筒的画法啦
