UG NX编织篓建模：多种方法与技巧

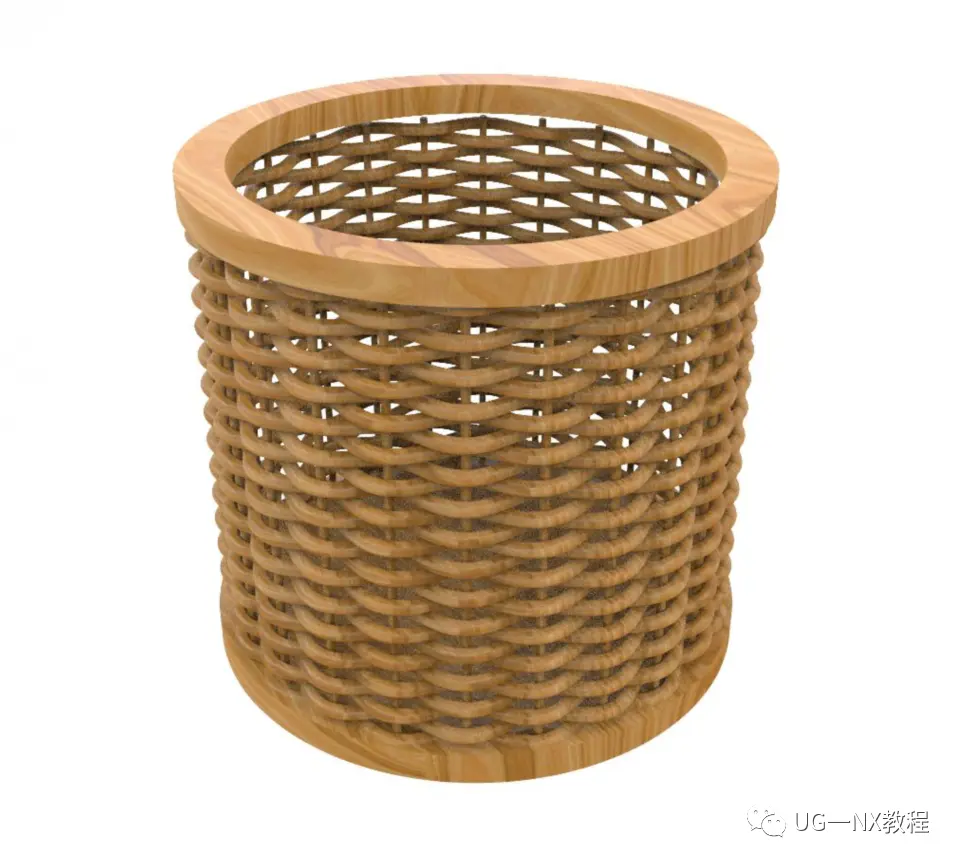

这样一个编织篓如何在UG软件中建模出来，做好的这些交错的编织条是关键，那用什么方法，什么规律来完成它，我这里方法多多，分享你一招！

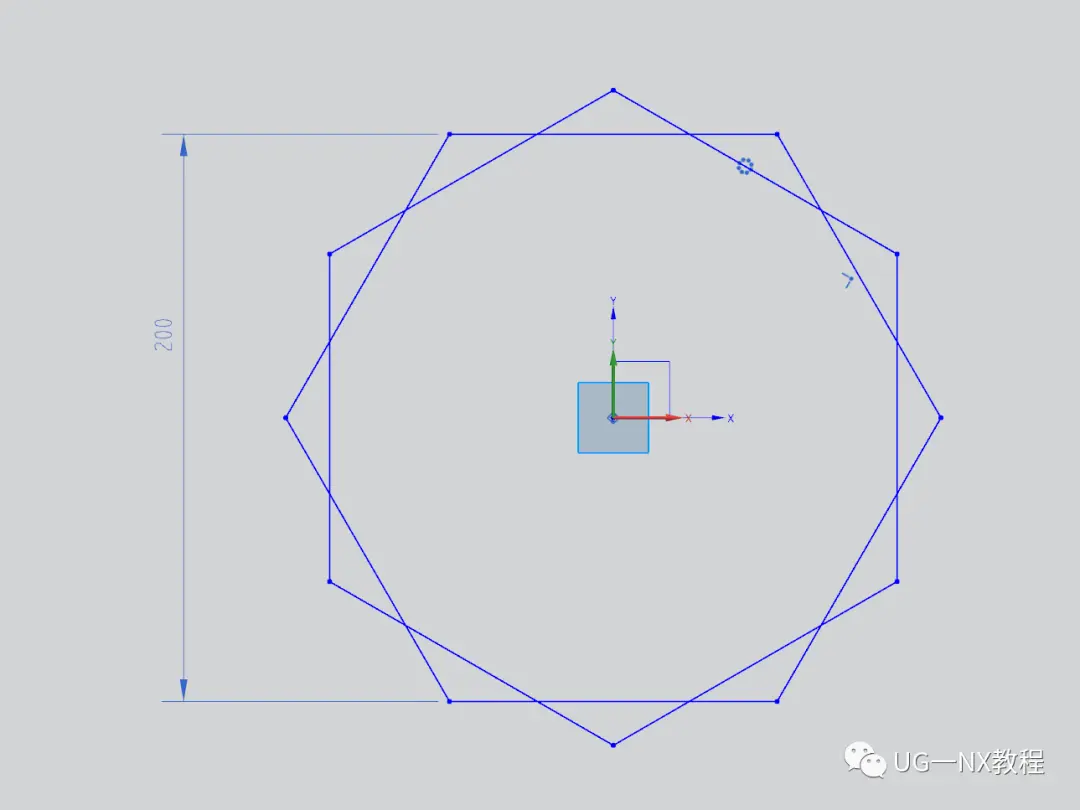

  建模过程：  1.打开UG，绘制两个六边形，第二个六边形与第一个六边形成30度夹角

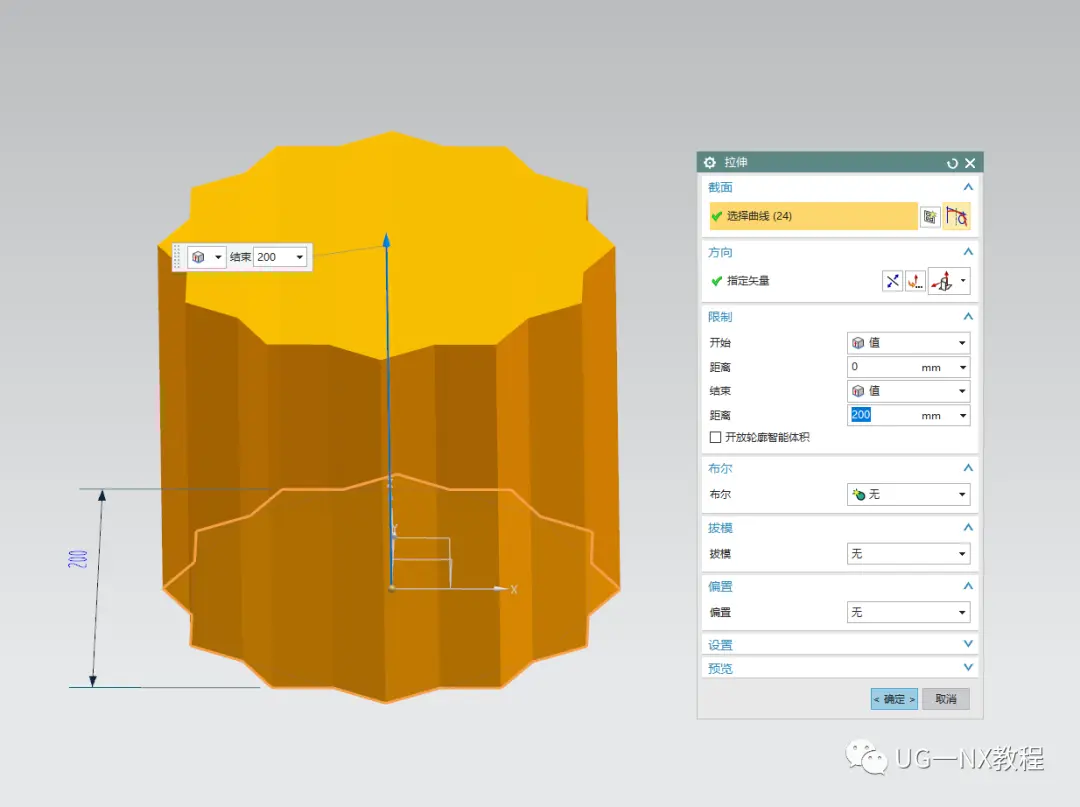

  2.拉伸草图的最大轮廓。

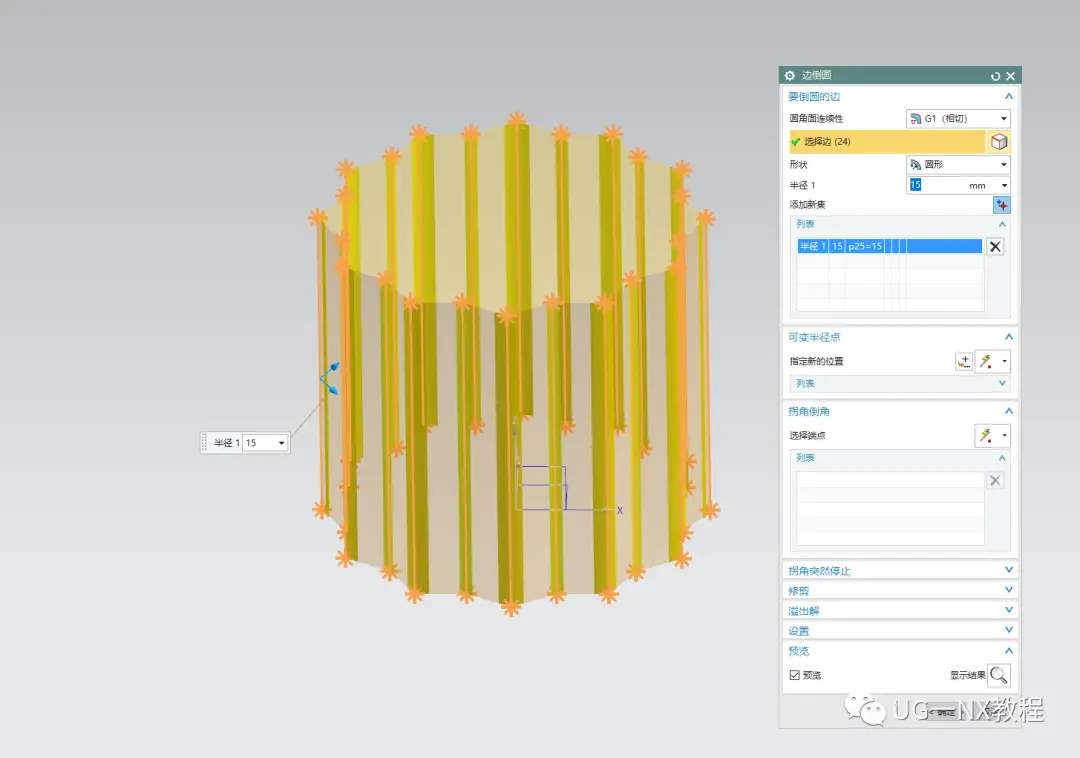

  3.倒圆角15mm.

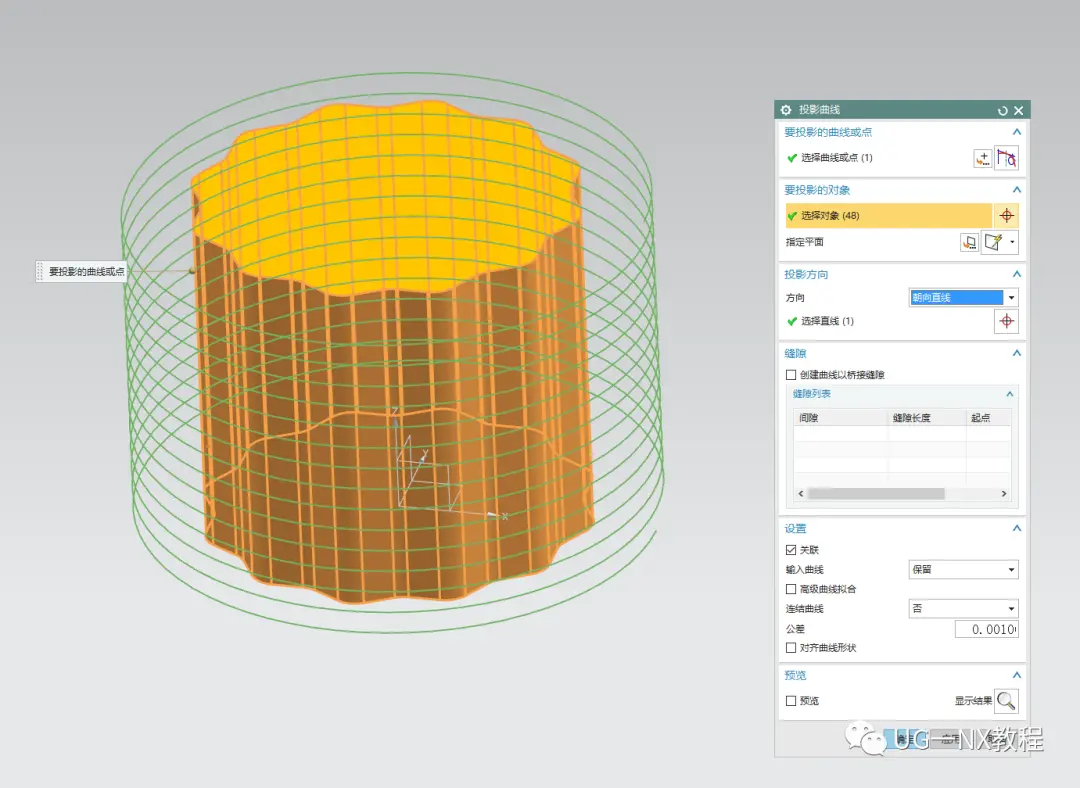

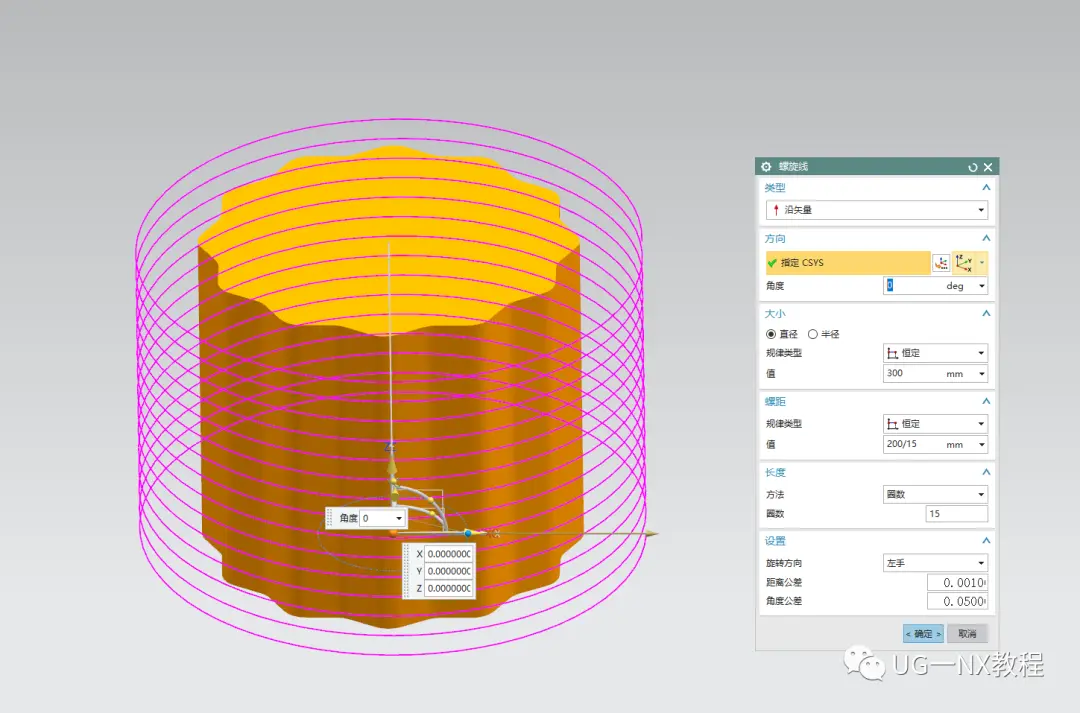

  4.创建螺旋线，投影上去，考验电脑配置的时候到了。

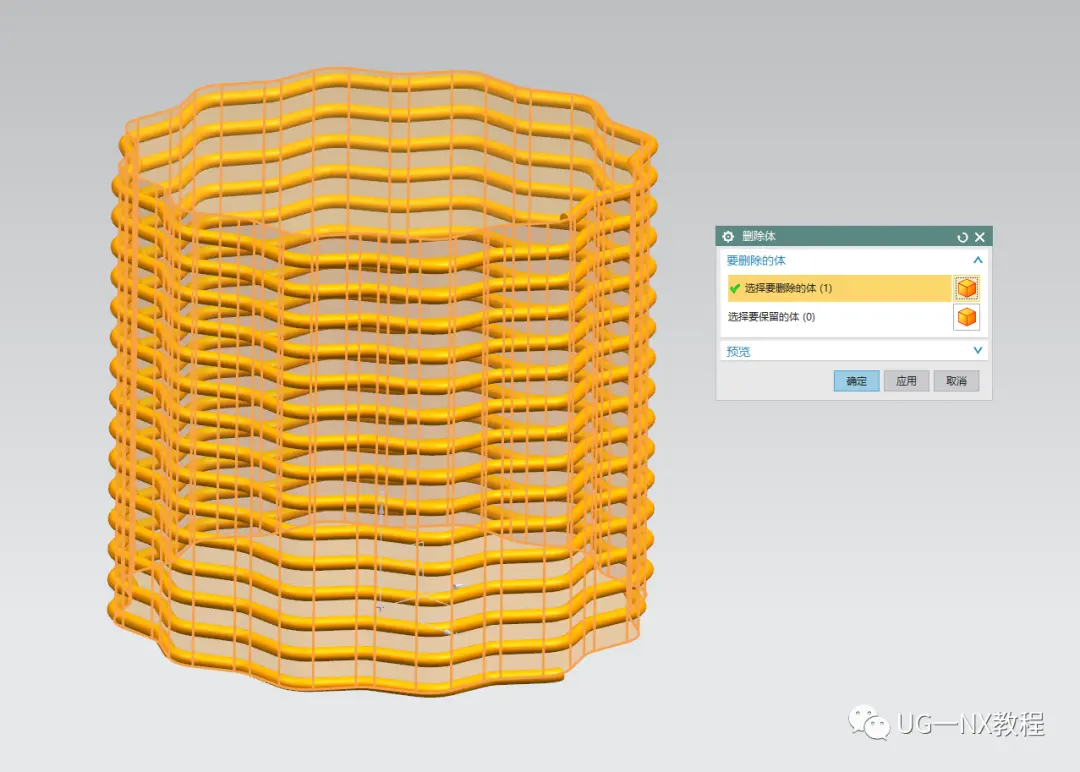

  5.对投影的线做管道，然后删除中间的拉伸体。

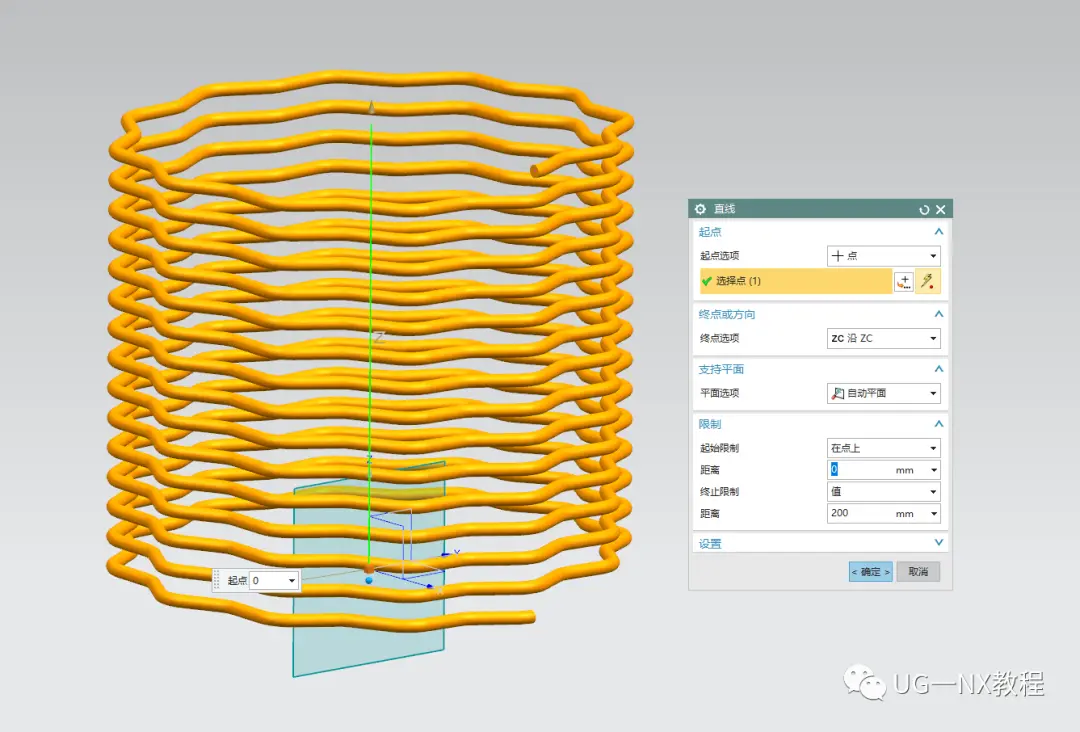

  6.创建一根直线为阵列使用。

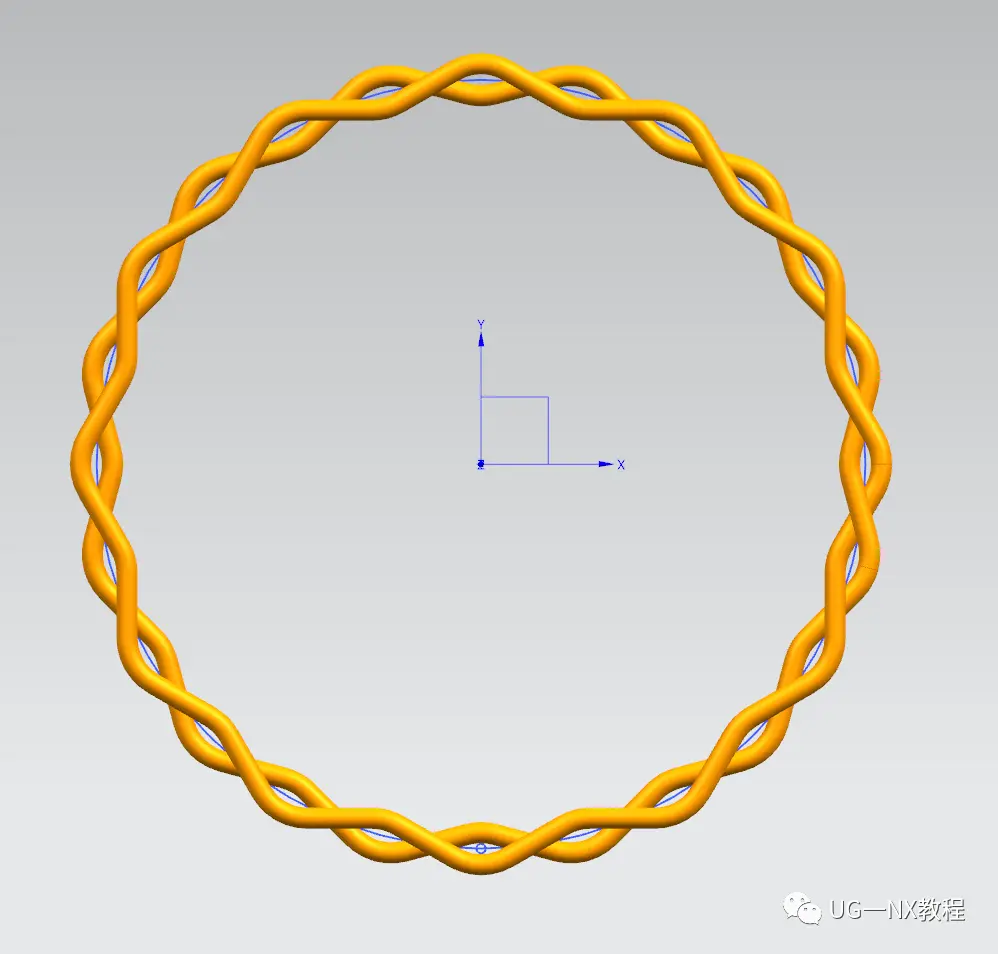

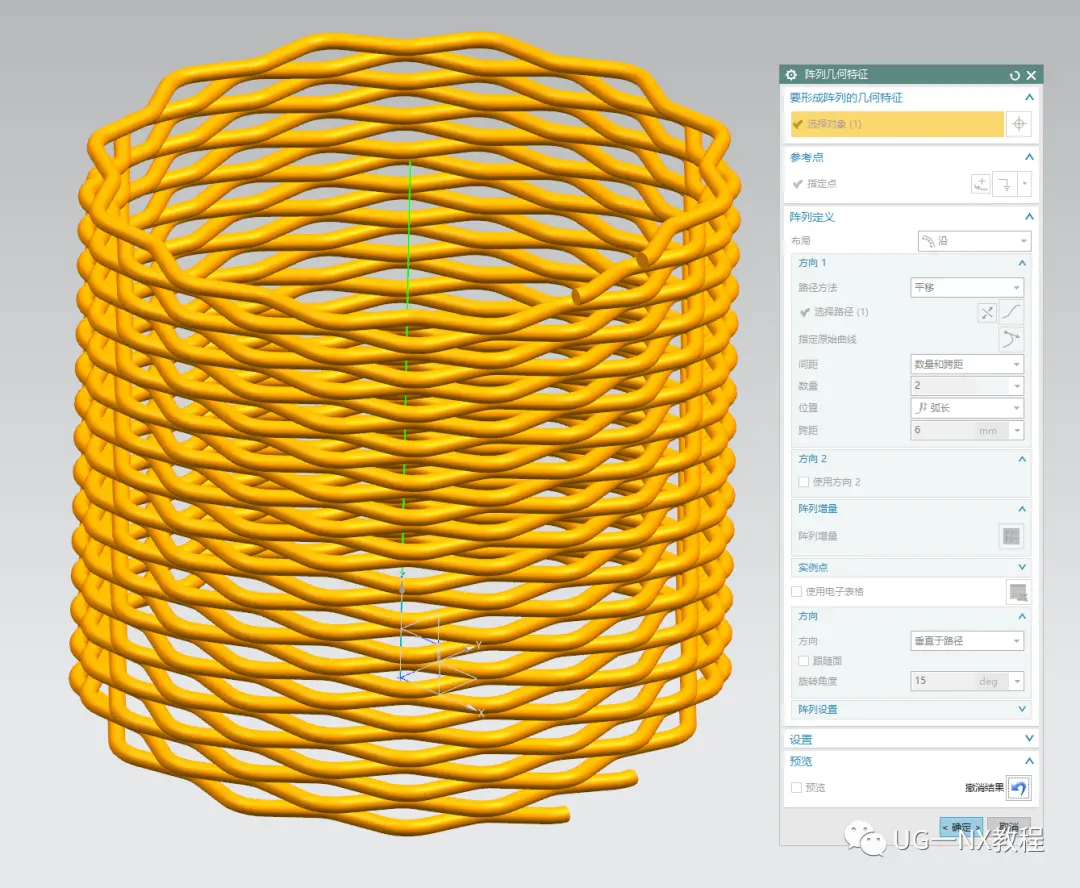

  7.使用阵列几何特征的沿方式进行阵列。

  8.继续在XY平面绘制草图两个圆。

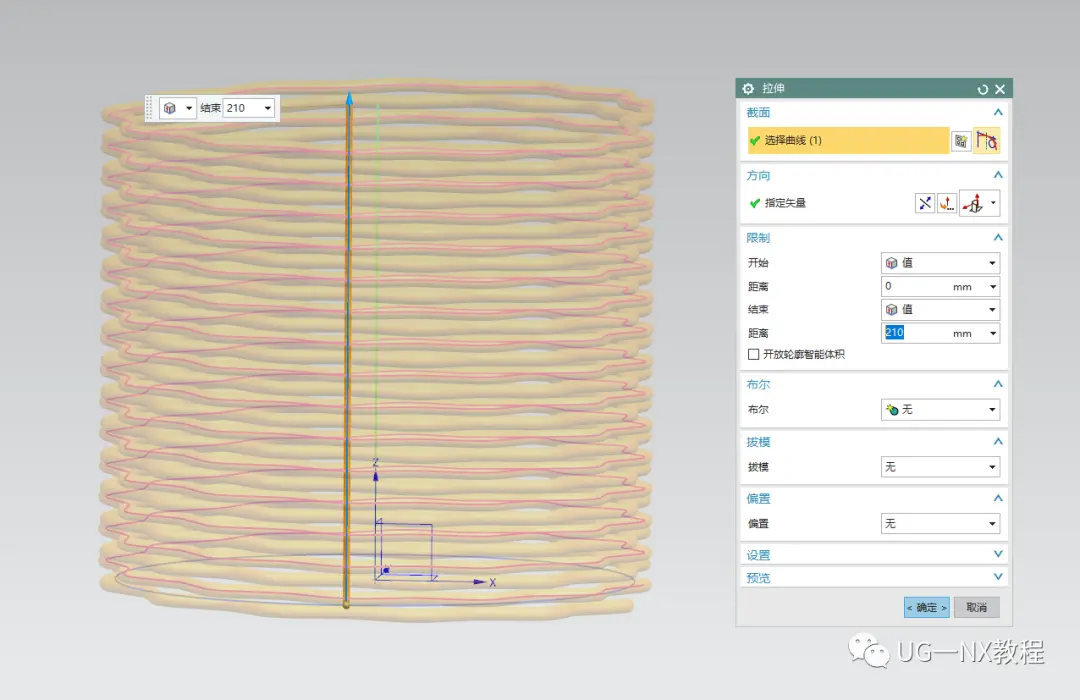

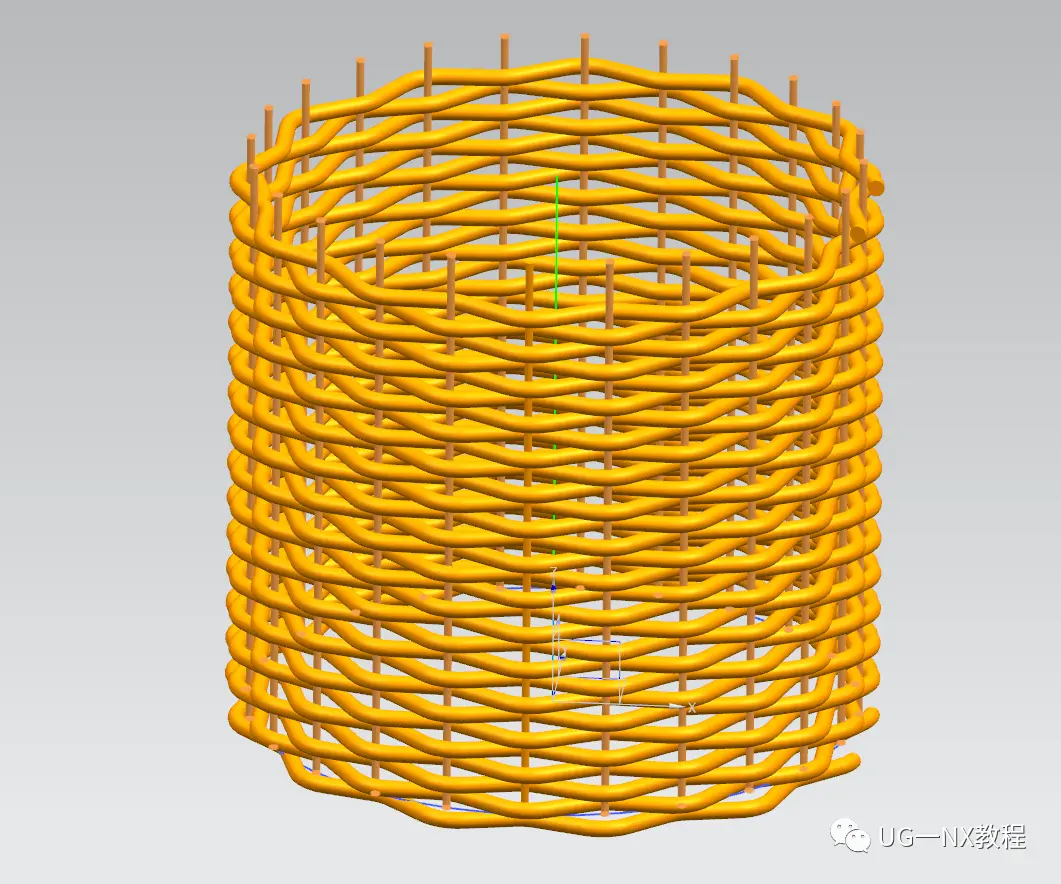

  9.拉伸小圆，做固定柱，并阵列一圈

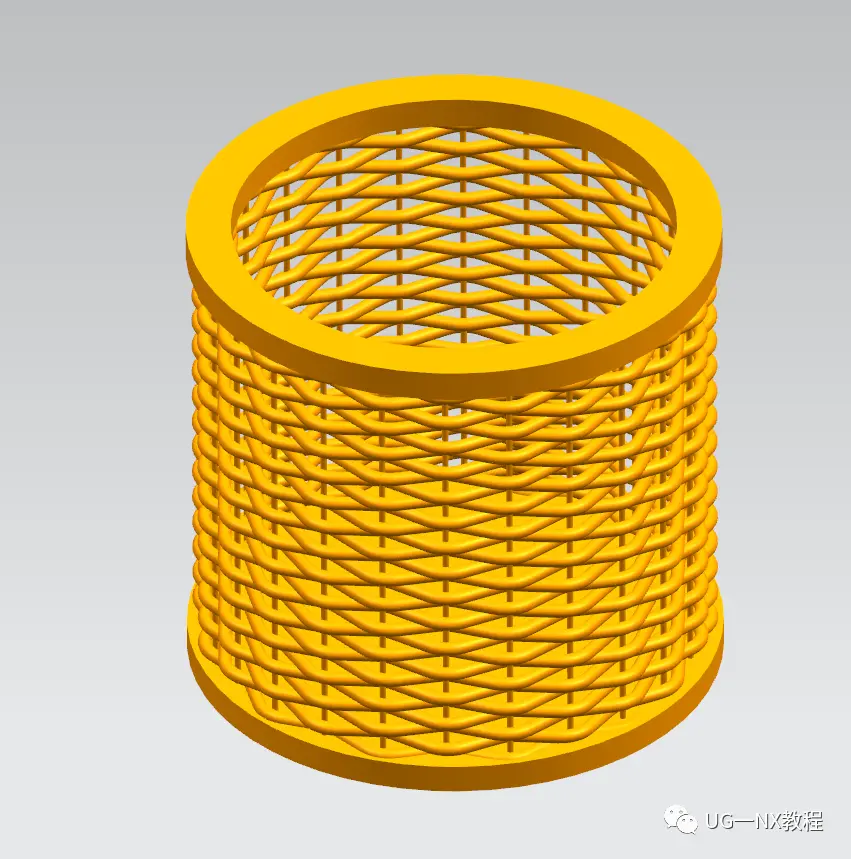

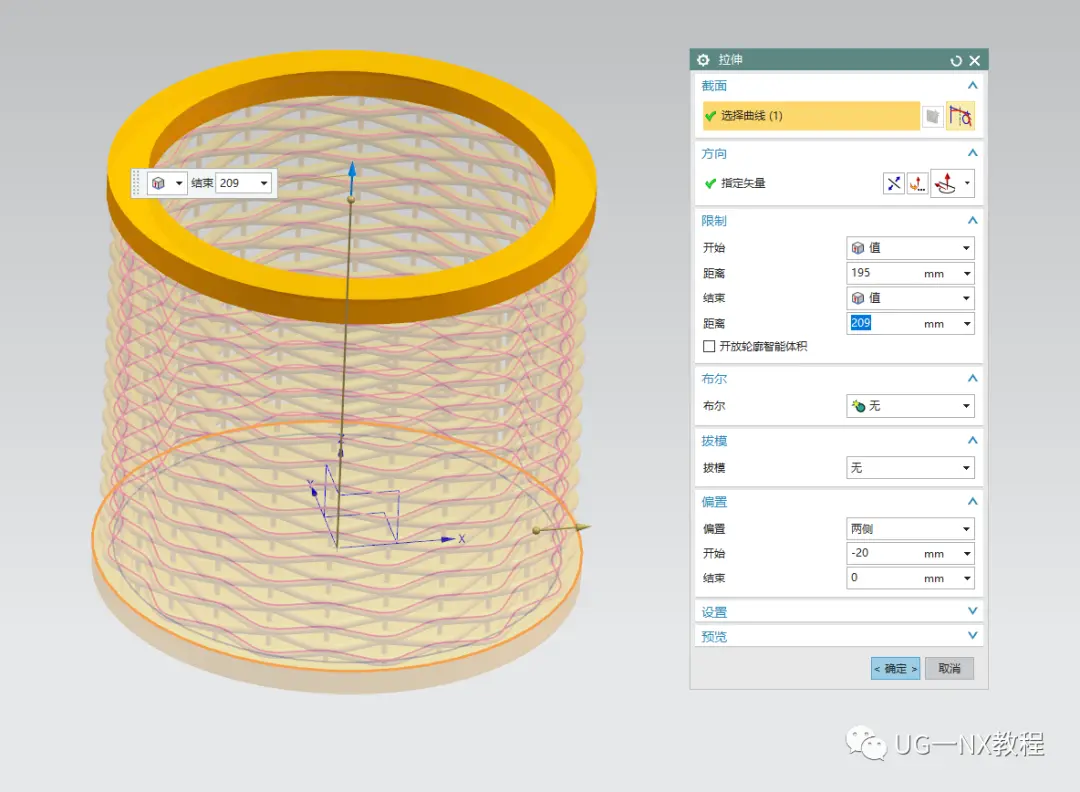

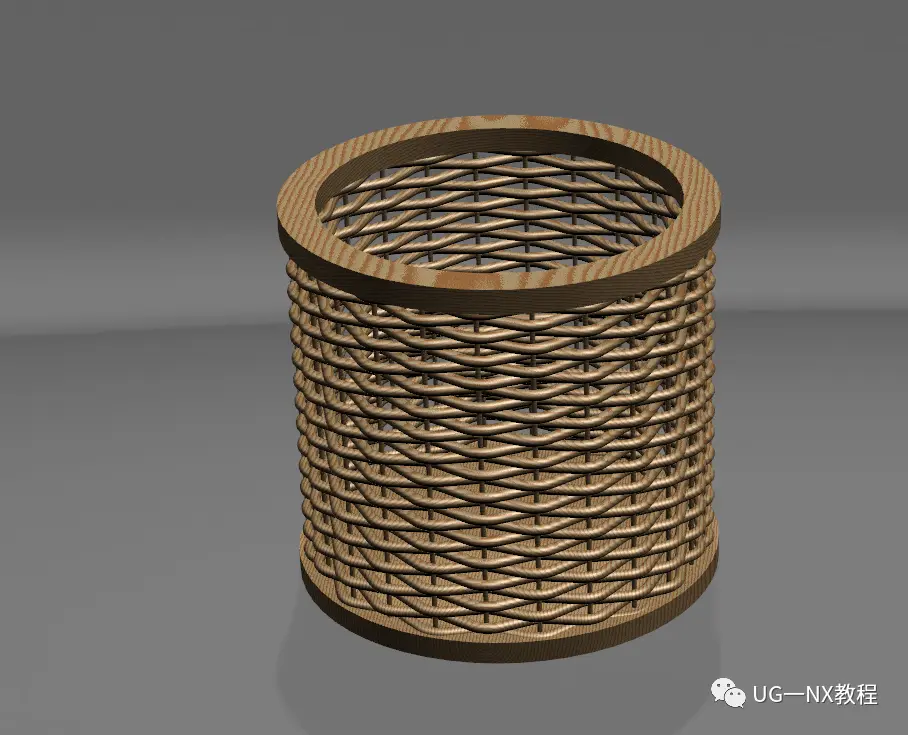

  10.拉伸大圆做底部和顶部的固定圈，完成这个模型。
