UG/NX麻花绳建模：两种实用方法解析

有些小伙伴在建模的时候是非常注意细节的，不用贴图在圆管上做出图而是用建模方式真的做一根身子出来，那大家伙儿知道这种缠绕的麻花绳样式是怎么绘制的吗？来看看今天的教程吧~

建模过程：

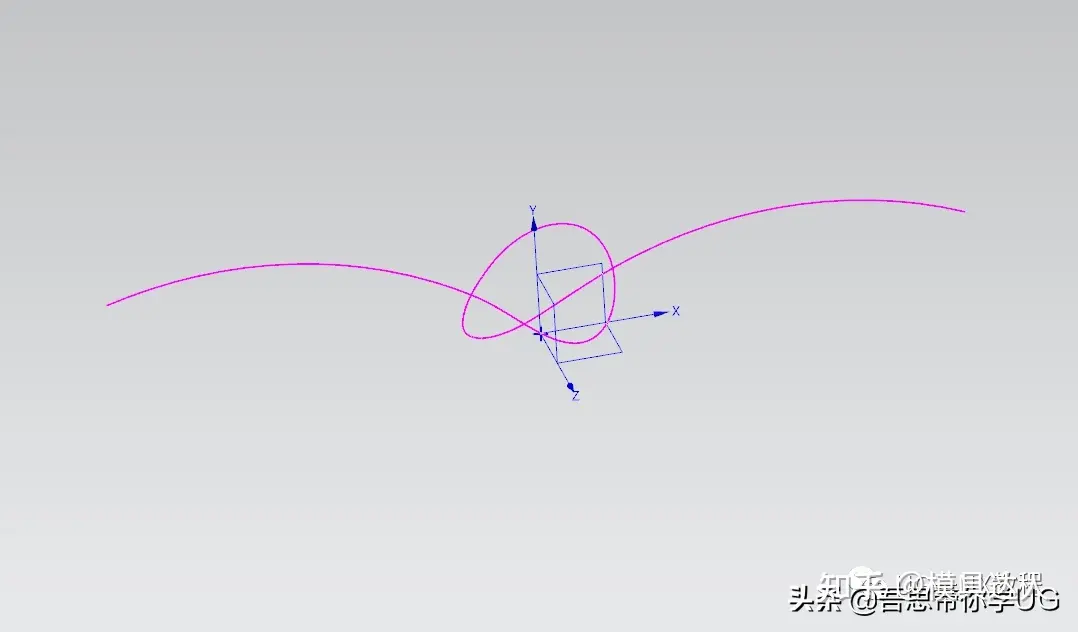

1、首先咱们用艺术样条命令，绘制出这种交错的曲线，模仿的就是绳结的样式

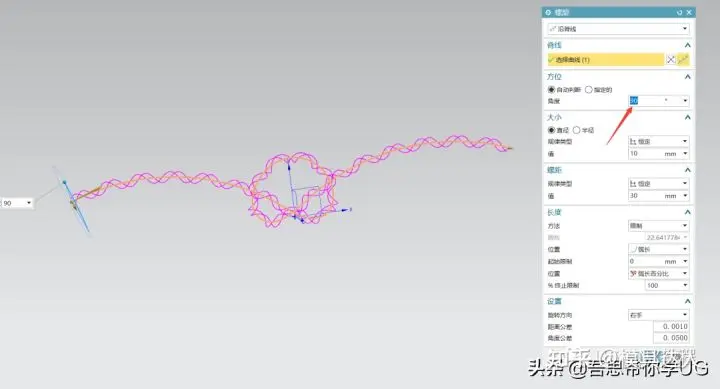

2、然后使用螺旋线命令，生成的方式为沿脊线，输入自己想做的大小和螺距等数据

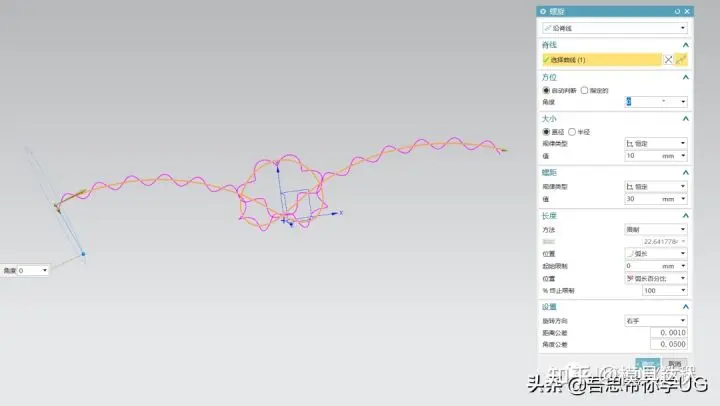

3、接下来再次生成三根一样的螺旋线，注意它们的角度是不一样的，规律为增加90、180、270度。

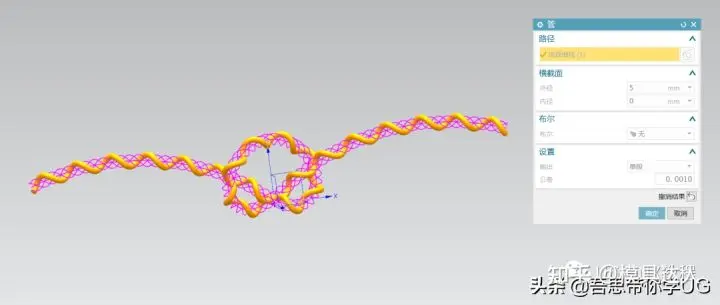

4、根据自己设置的数据，分别给每根螺旋线做成管道，这样麻花绳的样式就完成了！

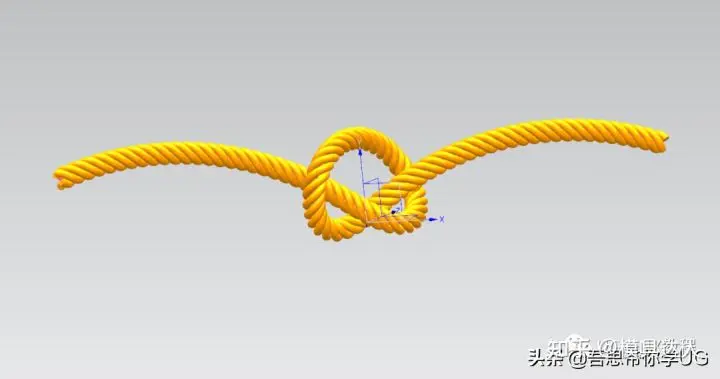

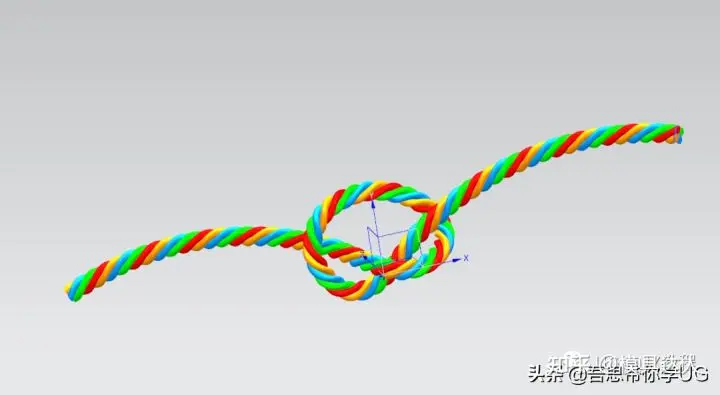

5、就是这么个缠绕的样式，是不是还挺合理的。

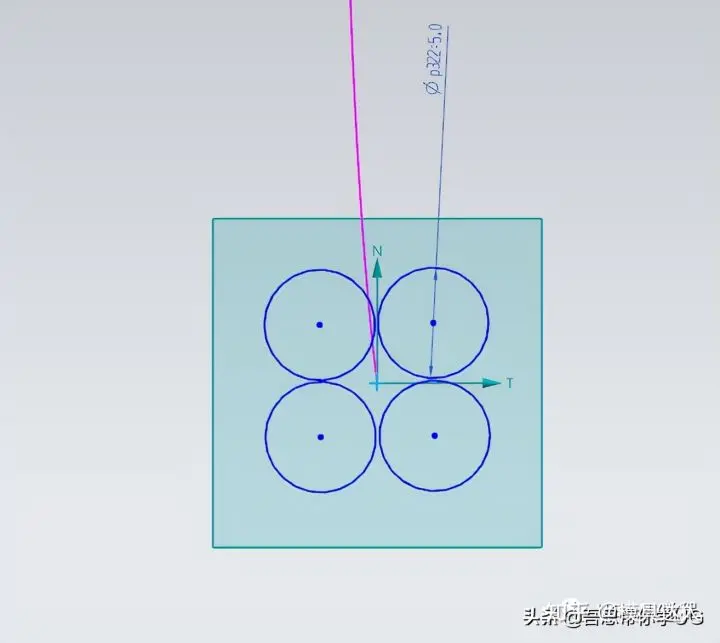

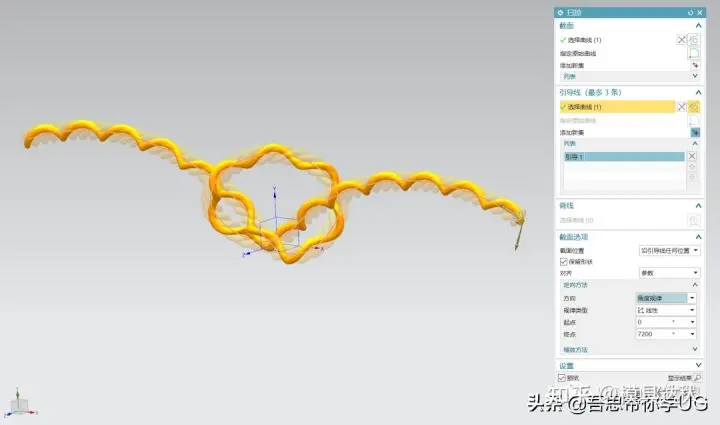

除此之外还能在样条线的末端新建草图，在草图中绘制4个圆进行角度变化扫掠4次。

这也是一种方法，且比之前的方法好理解也更有效率一点
