UG NX创建工程图模板：实用方法与收藏建议

要完成一张完整的工程图，图框是不可缺少的一部份。AUTOCAD中提供了模板文件来调用图框以减少绘图中重复性的工作，NX中也提供了相同的功能。下面通过一个实例来介绍NX中创建工程图模板的方法。

一、创建图框模型

1、打开NX，新建一部件文件，命名A4；

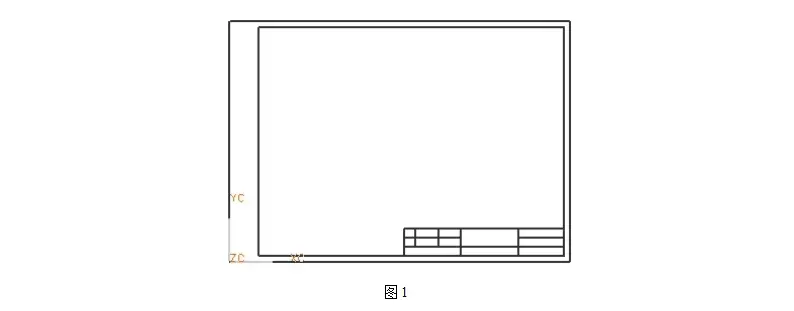

2、进入建模，将视图切换为俯视图，以坐标系原点为图框左下角点（在后面调用部件时需要用坐标系原点定位），绘制图1所示图框或导入现有Cad标准图框；

3、存盘，关闭文件。

二、创建模板文件

1、新建一部件文件，命名A4，存盘路径为NX安装路径下…\UGII\html_files；

2、进入制图模块，新建图幅为A4，第一视角投影的图纸，工作图层设置为101层；选择下拉菜单中文件\导入\部件命令，导入第一步所创建的部件文件A4；

3、对标题栏进行文字标注，见图2所示；

4、选择下拉菜单中工具\表格\另存为模板命令，然后再存盘，至此，模板文件创建完毕。

三、设置模板路径参数

1、用记事本打开NX安装路径下…\UGII\html_files\metric_drawing_templates.pax文件，如图3所示，方框里语句代表一个模板，如要增加多个模板，将这段语句复制多个即可。

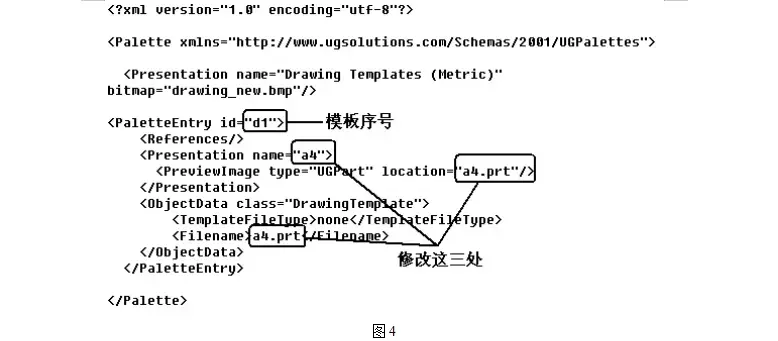

2、将标记处文字修改为模板名称A4，如图4所示；

3、将文件存盘。

四、调用模板文件

1、随意打开一个部件文件，进入制图模块；

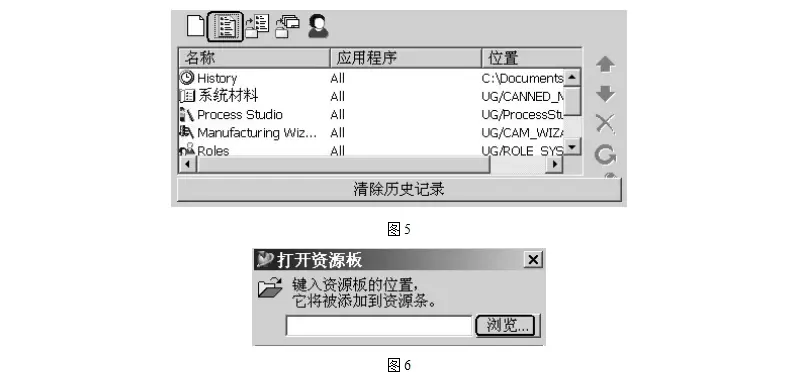

2、点击资源条上命令，在资源条空白处单击鼠标右键，选择自定义命令，弹出对话框如图5所示，选择标记的命令，弹出图6所示对话框，将资源条重新定位为NX安装路径下…\UGII\html_files\metric_drawing_templates.pax，即第三步修改的文件；

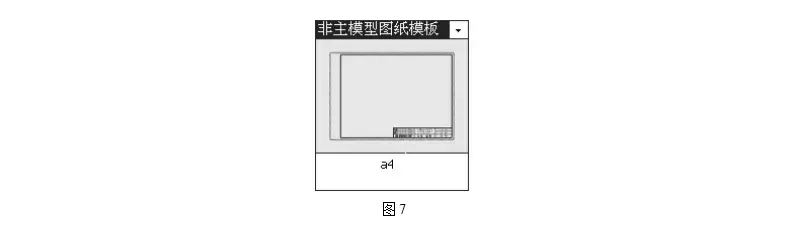

3、将资源条刷新后，可以看见新出现一个图标，打开后可看见前面创建的模板就在列表中，如图7所示，单击该模板即可自动调用。
