UG/NX建模教程：铁锹模型绘制方法

学习是需要收获的，总不能辛辛苦苦学习后发现脑袋空空吧？虽然有时候确实是这样......今天咱们来绘制一个铁锹吧！收获知识果实！

建模过程：

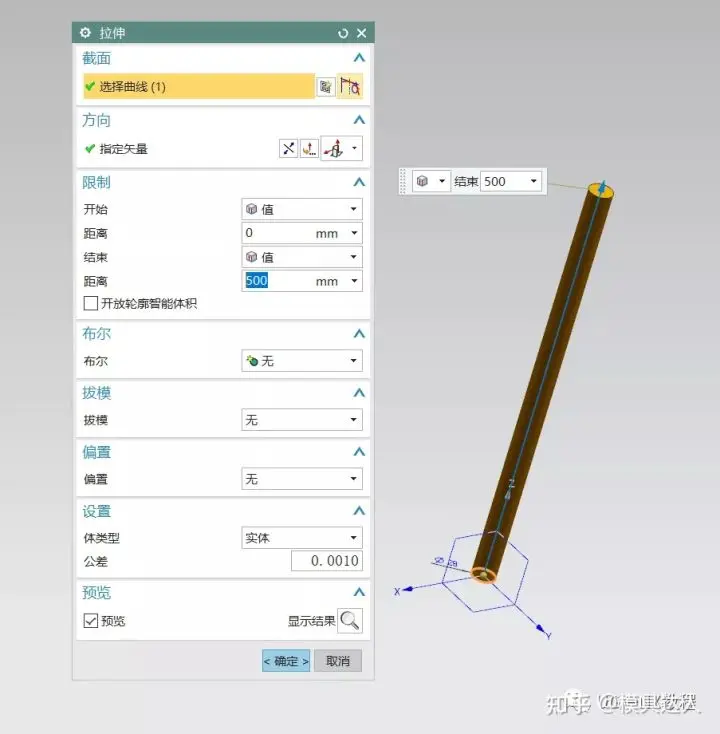

1.打开UG,在XY平面绘制一个直径28的圆，然后拉伸成圆柱

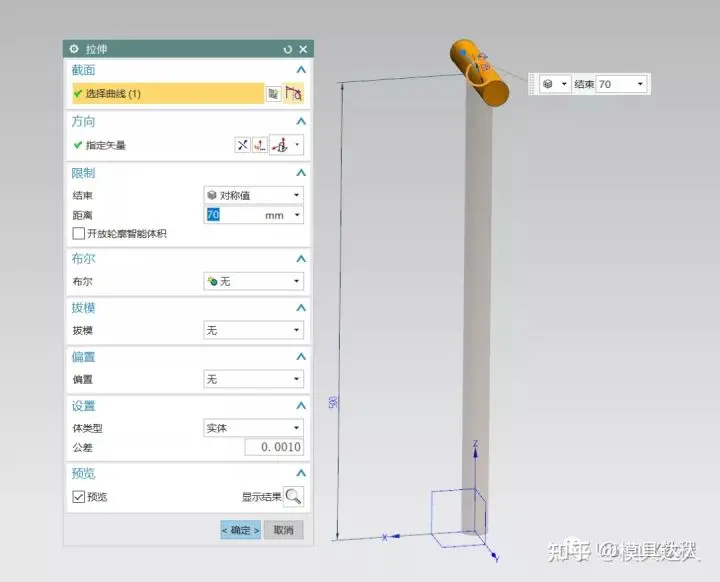

2.在XZ平面即系绘制一个短的圆柱

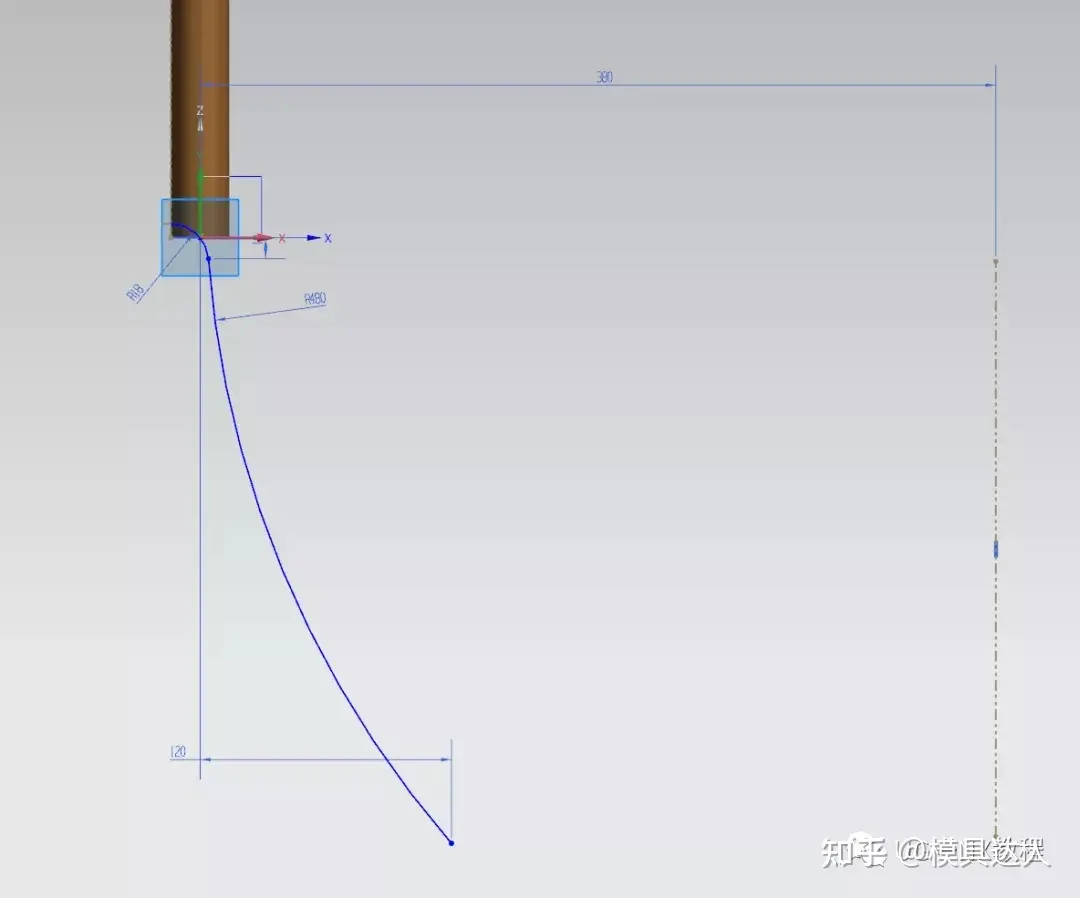

3.在XZ平面绘制两段圆弧以及一根直线辅助线

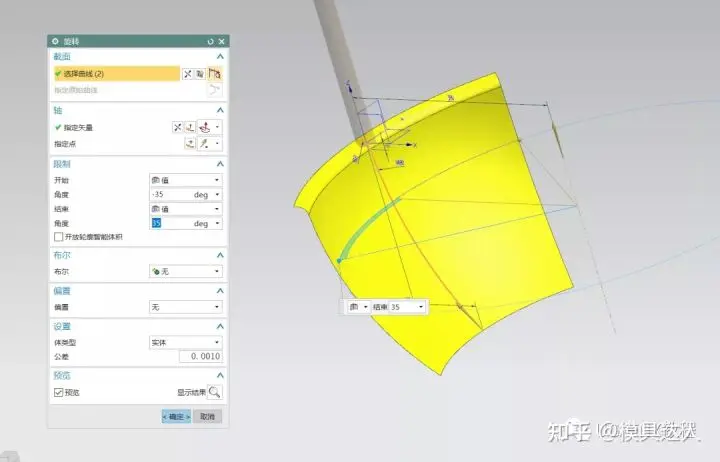

4.将圆弧绕着辅助线进行旋转

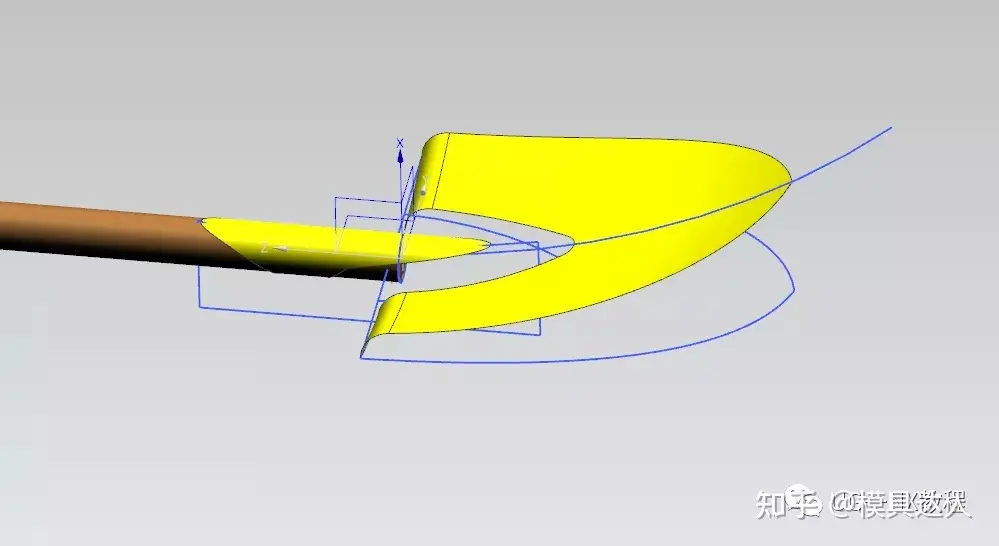

5.继续在XZ平面绘制艺术样条，然后进行拉伸求交。

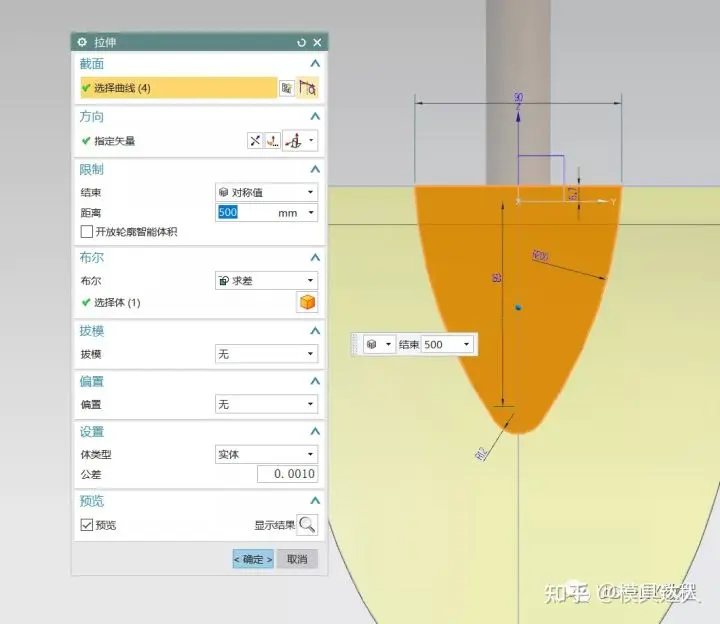

6.还是在XZ平面绘制草图圆弧，不过这次要拉伸求差了

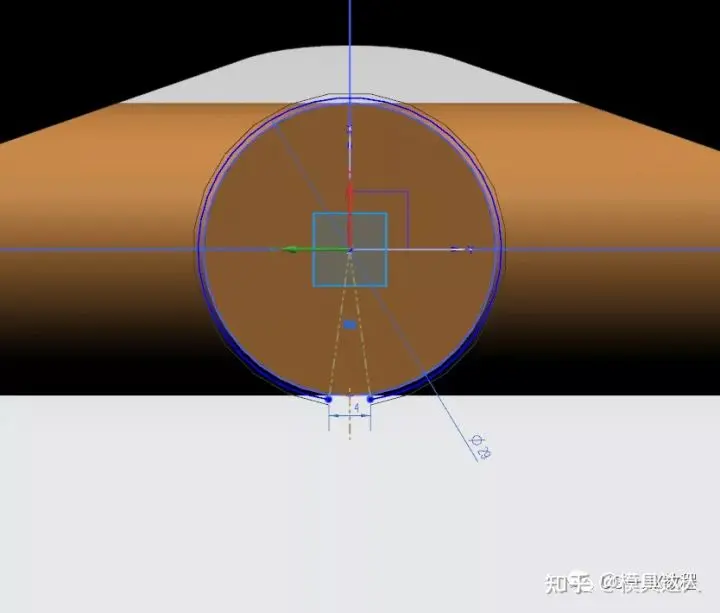

7.在圆柱面上绘制有缺口的圆，然后进行拉伸

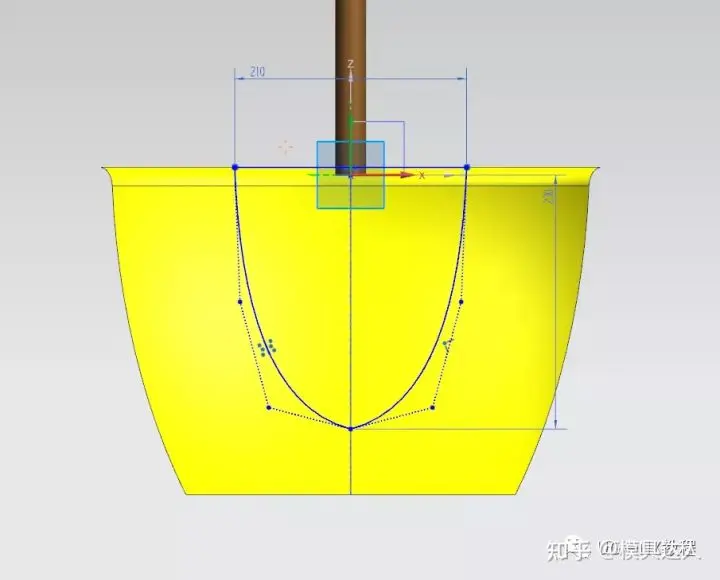

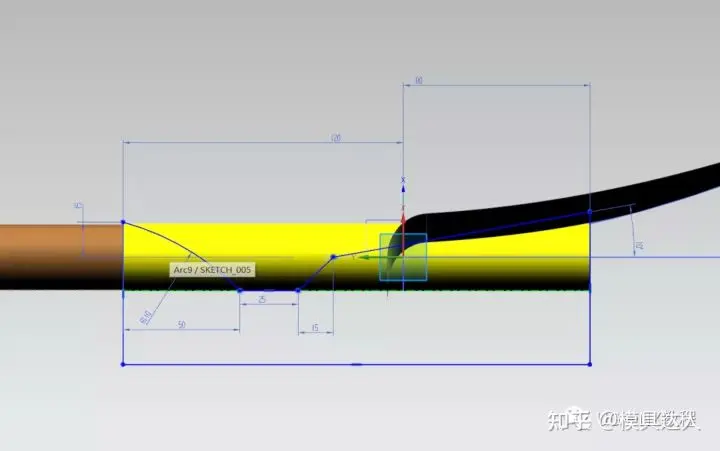

8.在YZ平面绘制草图如下，然后拉伸与上一步的拉伸进行求差

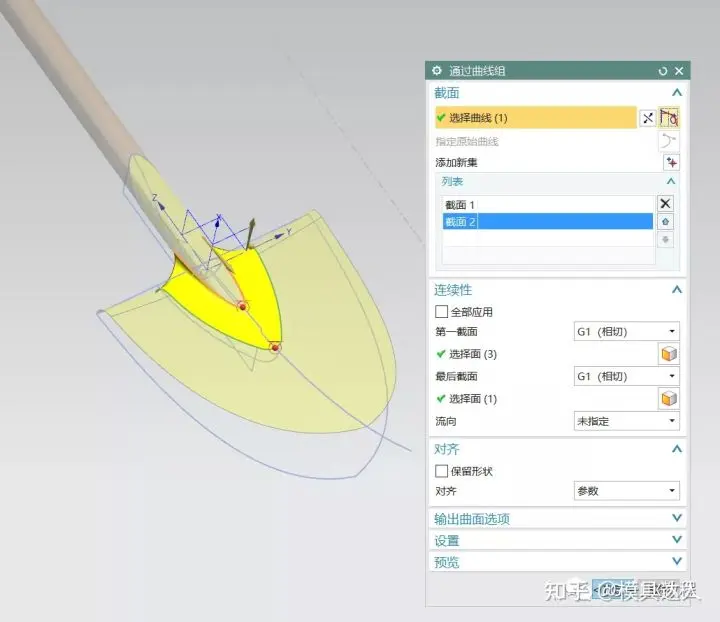

9.现在用通过曲线组将铲子部分与木棍部分做面连接起来

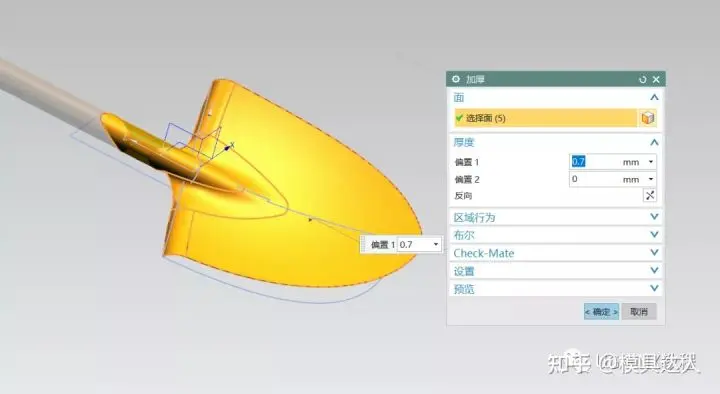

10.缝合后就能进行加厚了

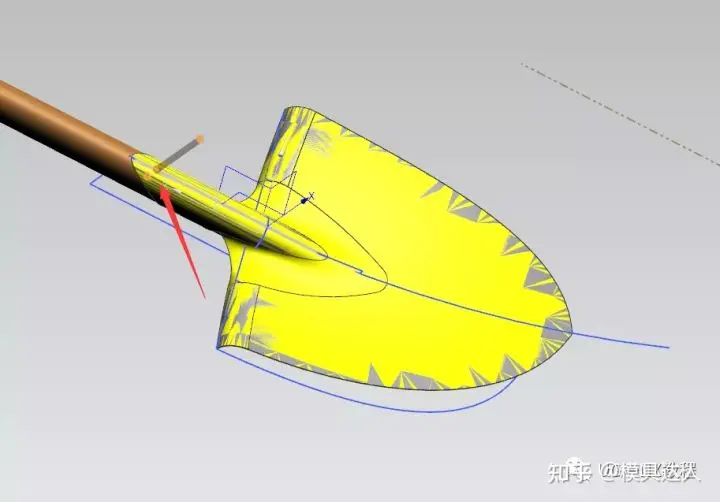

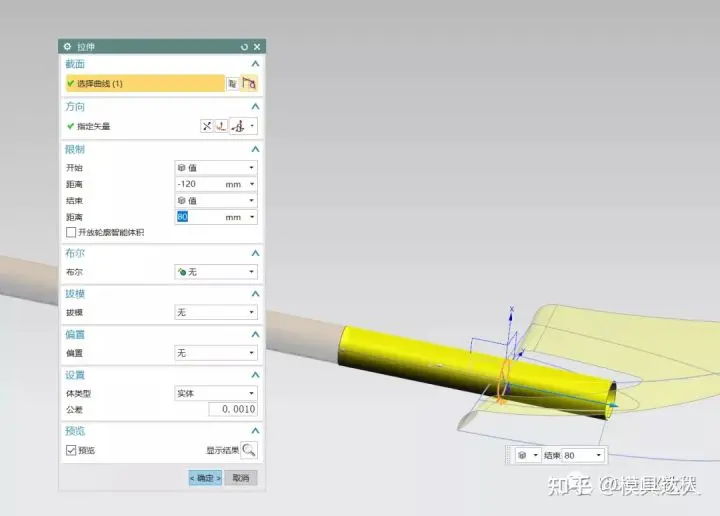

11.木棍与铁片做个螺丝链接起来，方法是拉伸求差然后拉伸偏置即可，这样方便后续的整体求和

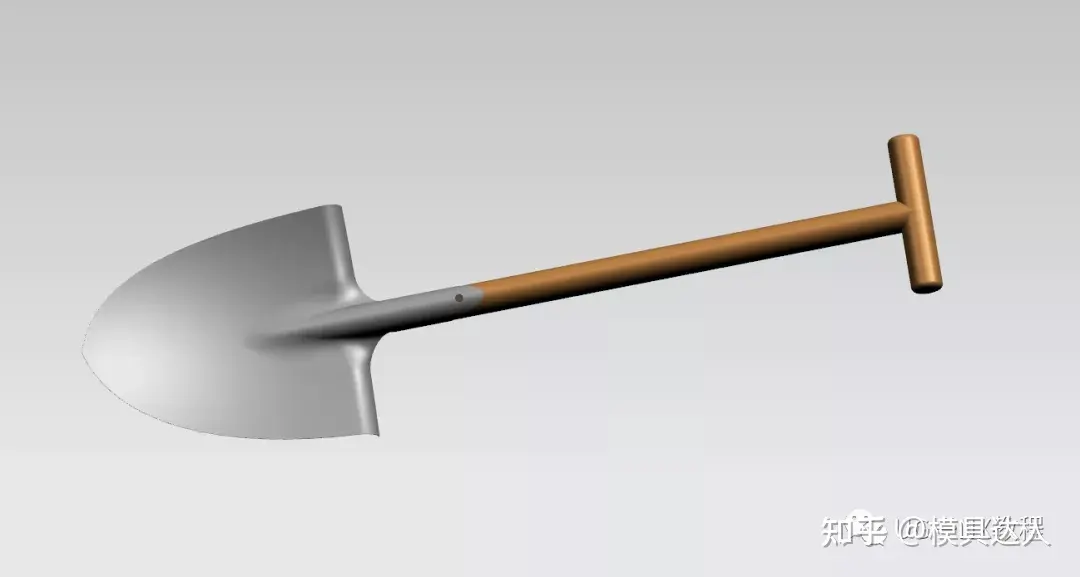

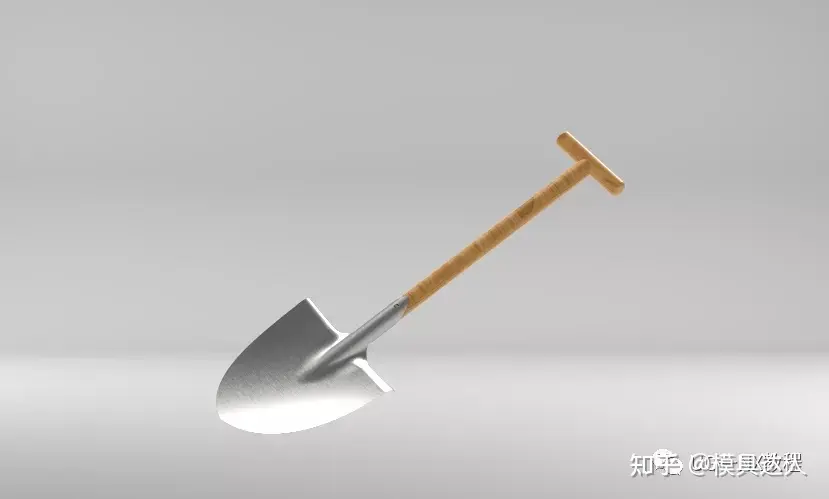

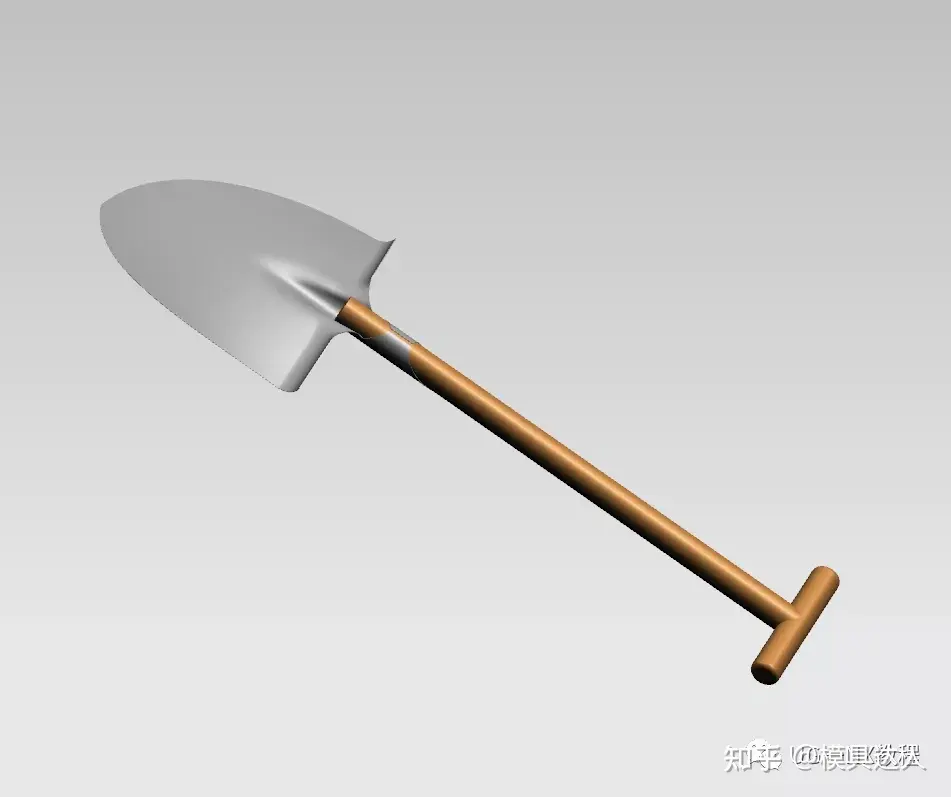

12.求和后铁锹就完成了，是不是挺简单的，

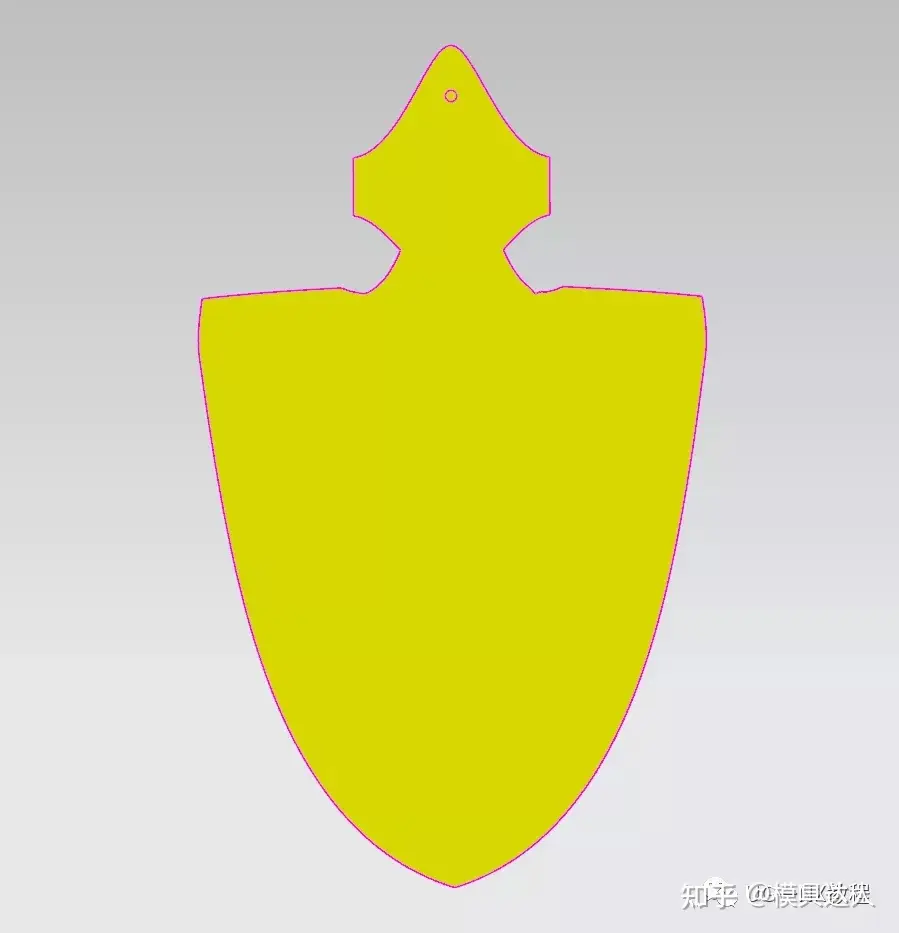

既然是钣金产品那就还能进行展开哦
